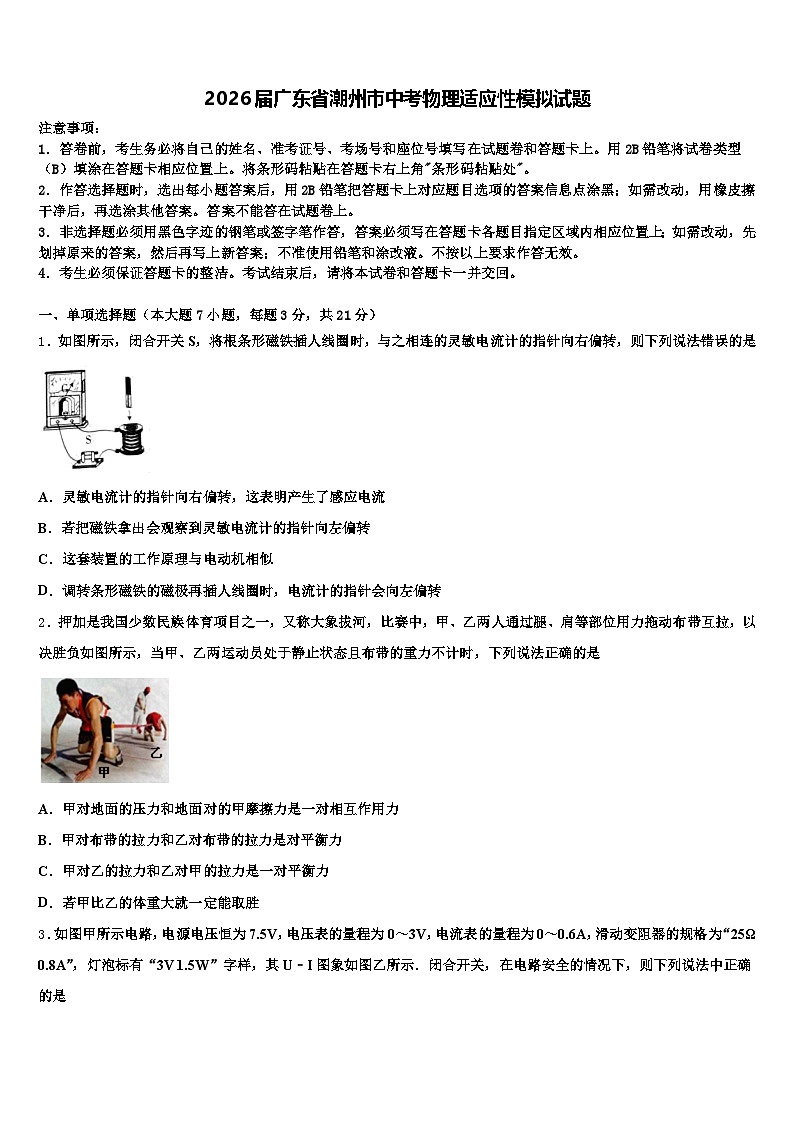

2026届广东省潮州市中考物理适应性模拟试题（含答案解析）

这是一份2026届广东省潮州市中考物理适应性模拟试题（含答案解析），共22页。试卷主要包含了考生必须保证答题卡的整洁，如图，电源电压恒定等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，闭合开关S，将根条形磁铁插人线圈时，与之相连的灵敏电流计的指针向右偏转，则下列说法错误的是
A．灵敏电流计的指针向右偏转，这表明产生了感应电流
B．若把磁铁拿出会观察到灵敏电流计的指针向左偏转
C．这套装置的工作原理与电动机相似
D．调转条形磁铁的磁极再插人线圈时，电流计的指针会向左偏转
2．押加是我国少数民族体育项目之一，又称大象拔河，比赛中，甲、乙两人通过腿、肩等部位用力拖动布带互拉，以决胜负如图所示，当甲、乙两运动员处于静止状态且布带的重力不计时，下列说法正确的是
A．甲对地面的压力和地面对的甲摩擦力是一对相互作用力
B．甲对布带的拉力和乙对布带的拉力是对平衡力
C．甲对乙的拉力和乙对甲的拉力是一对平衡力
D．若甲比乙的体重大就一定能取胜

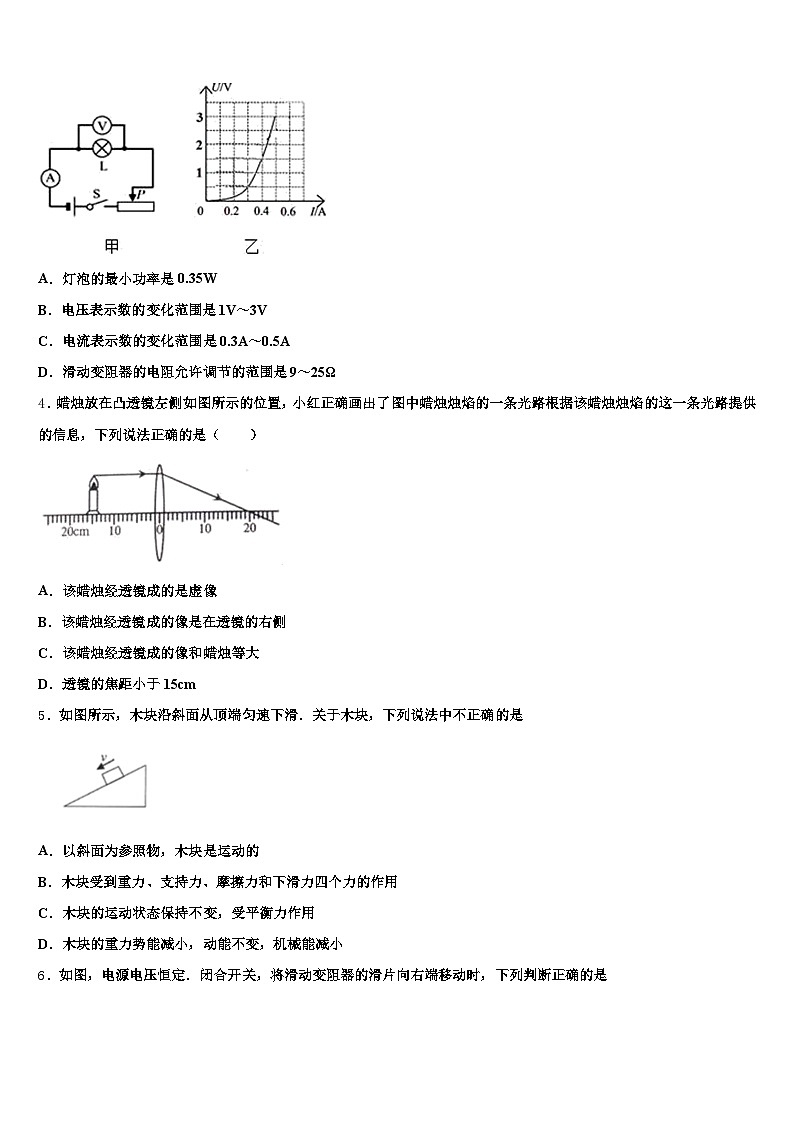

3．如图甲所示电路，电源电压恒为7.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“25Ω 0.8A”，灯泡标有“3V 1.5W”字样，其U﹣I图象如图乙所示．闭合开关，在电路安全的情况下，则下列说法中正确的是
A．灯泡的最小功率是0.35W
B．电压表示数的变化范围是1V～3V
C．电流表示数的变化范围是0.3A～0.5A
D．滑动变阻器的电阻允许调节的范围是9～25Ω
4．蜡烛放在凸透镜左侧如图所示的位置，小红正确画出了图中蜡烛烛焰的一条光路根据该蜡烛烛焰的这一条光路提供的信息，下列说法正确的是（ ）
A．该蜡烛经透镜成的是虚像
B．该蜡烛经透镜成的像是在透镜的右侧
C．该蜡烛经透镜成的像和蜡烛等大
D．透镜的焦距小于15cm
5．如图所示，木块沿斜面从顶端匀速下滑．关于木块，下列说法中不正确的是
A．以斜面为参照物，木块是运动的
B．木块受到重力、支持力、摩擦力和下滑力四个力的作用
C．木块的运动状态保持不变，受平衡力作用
D．木块的重力势能减小，动能不变，机械能减小

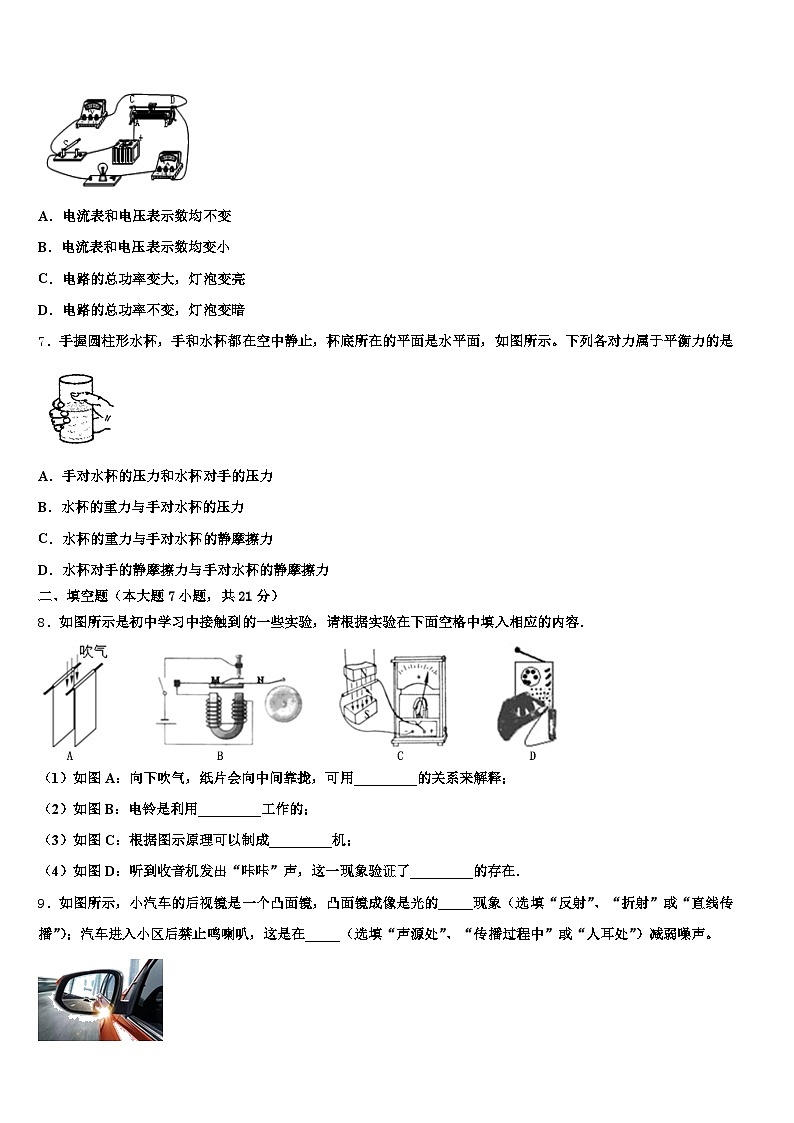

6．如图，电源电压恒定．闭合开关，将滑动变阻器的滑片向右端移动时，下列判断正确的是
A．电流表和电压表示数均不变
B．电流表和电压表示数均变小
C．电路的总功率变大，灯泡变亮
D．电路的总功率不变，灯泡变暗
7．手握圆柱形水杯，手和水杯都在空中静止，杯底所在的平面是水平面，如图所示。下列各对力属于平衡力的是
A．手对水杯的压力和水杯对手的压力
B．水杯的重力与手对水杯的压力
C．水杯的重力与手对水杯的静摩擦力
D．水杯对手的静摩擦力与手对水杯的静摩擦力
二、填空题（本大题7小题，共21分）
8．如图所示是初中学习中接触到的一些实验，请根据实验在下面空格中填入相应的内容．
（1）如图A：向下吹气，纸片会向中间靠拢，可用_________的关系来解释；
（2）如图B：电铃是利用_________工作的；
（3）如图C：根据图示原理可以制成_________机；
（4）如图D：听到收音机发出“咔咔”声，这一现象验证了_________的存在．
9．如图所示，小汽车的后视镜是一个凸面镜，凸面镜成像是光的_____现象（选填“反射”、“折射”或“直线传播”）；汽车进入小区后禁止鸣喇叭，这是在_____（选填“声源处”、“传播过程中”或“人耳处”）减弱噪声。
10．如图，轻质杠杆在水平位置平衡，OA:OB=1:2，甲的质量为200g，体积为100cm3，不计绳重，则实心乙物体的重力G乙=_____；若把甲浸没于水中，移动乙的位置使杠杆重新平衡，则左右新的力臂之比为_____．
11．为避免汽车超速行驶带来的危害，某校科技创新小组设计了如图所示的一个装置来自动限制车速．电路电路中电源电压为6V，保护电阻R0的阻值是5Ω，Rx是一个阻值随车速增大而减小电阻原元件（装置中其他的电阻忽略不计）．开关S闭合后，螺线管A的上端相当于电磁铁的 极；当车速增大时，电磁铁的磁性会 （选填“增强”、“减弱”或“不变”）；当车速达到130km/h时，电路中电流恰好为1A，电磁铁刚好能够吸下衔铁B，使油门C喷油量受到限制而控制车速，此时，Rx的阻值为 Ω．
12．一个由“倒L 形支架和与支架垂直的底板组成的装置,在O 点用棉线悬挂一个小球。现将一个装有水的杯子放在装置底板上如图所示,不断改变底板倾角（一定范围内）,可观察到___________________这个实验可以说明_____________________
13．在学习了机械能的转化和守恒之后，教师让学生考察日常生活中有关的能量转化现象，并从中发现问题．小华说：前几天我买了一个氢气球，不小心氢气球飞上了天，在氢气球上升的过程中，机械能增加了，这份增加的机械能是由什么能量转化而来的呢?接着，老师做了以下实验，引导学生分析思考：液体和气体很多时候具有相似的性质，我们不妨先看看木块在水中上浮的情况实验发现，把木块浸没在水中，当撤去对木块的压力时，由于____，木块上浮.木块升高了，机械能增加了，而这时，会有一部分水下去填补木块原来占据的位置，水面有所下降，所以水的重力势能____(选填“增加”或“减少”)了；假设气球在空气中上升和木块在水中上浮原理是相同的，你能解释小明小军提出的问题了吗?请试着分析一下：___．
14．上课铃响了,同学们迅速回到教室,这是利用声音来传递_____,上课时为了防止教室外面的声音干扰,关上门窗,这是在________减弱噪声.
三、作图题（共7分）
15．如图所示，光线A、B为光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜并完成光路图．
（________）
16．家用电吹风，由电动机和电热丝等组成，为了保证电吹风的安全使用，要求只能吹热风或吹冷风，不能只发热不吹风；请在图中用笔画线连接好符合要求的电路图．
17．根据小磁针静止时的指向在如图所示中标出通电螺线管的N、S极和电流方向．
四、实验题（本大题共5小题，共20分）
18．某实验小组的同学用图甲所示器材测量小灯泡电功率，待测小灯泡L的额定电压为3.8V，额定功率小于1W，电源电压恒为6V，滑动变阻器R的规格为“”，图甲所示是该实验小组没有连接完整的电路.
（1）请你用笔线代替导线，在图甲中把电路连接完整
（________）
（2）正确连接完电路，闭合开关后，发现无论怎样移动滑片，小灯泡不亮，电流表无示数，电压表示数明显，仔细检查，连接无误，那么出现该状况的原因应该是________
A．电流表内部断路了 B．灯泡的灯丝断了
C．灯座内部出现了短路 D．滑动变阻器的电阻线断了
（3）排除故障后，通过正确操作，当灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率为________W．
（4）测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应将滑动变阻器的滑片向_____（选填“左”或“右”）端滑动．
（5）本实验至少测量三次数据的目的________（是/不是）为多次测量求平均值从而减小误差．
（6）图丙是该实验小组的同学测量小灯泡电功率的电路图，测量后他们对测量结果进行了误差分析，考虑电表本身对电路的影响，该实验所测小灯泡电功率将________（偏大/不变/偏小）．
19．某小组的同学做“探究不同物质的吸热能力”的实验，他们使用了如图所示的装置．
（1）在设计实验方案时，需要确定以下控制的变量，你认为其中多余的是_____
A．常用完全相同的加热方式
B．酒精灯里所加酒精量相同
C．取相同质量的水和另一种液体
D．盛放水和另一种液体的容器相同
（2）加热到一定时刻，水开始沸腾，此时的温度如图丙所示，则水的沸点是_____℃，这表明实验时的大气压强_____（选填“大于”、“小于”或“等于”）一个标准大气压．
（3）而另一种液体相应时刻并没有沸腾，但是温度计的示数比水温要高得多，请你就此现象进行分析，本实验的初步结论为：_____．
（4）本实验除了能够说明上述问题之外，还能够说明许多问题，请你写出其中的一个问题：_____．
20．小陈同学做“用电流表、电压表测电阻”实验，电源电压保持不变，现有待测电阻、电流表、电压表、滑动变阻器、电键及导线若干，所有元件均完好。他连接电路后，按正确的实验步骤操作，刚闭合电键时电流表示数为0.22安，电压表示数为2.2伏，接着他移动滑动变阻器的滑片，观察到电流表示数变大而电压表示数变小。经过思考他重新正确连接电路，按正确步骤操作，闭合电键时发现电压表示数为2.3伏；然后他将变阻器滑片P移到中点，电流表的示数如图所示；继续移动变阻器滑片，直到电流表示数最大为0.44安。
（1）请根据实验过程，将下表填写完整_________。
（2）待测电阻平均值是_____欧。（计算电阻时，精确到0.1欧）
21．在“测量小灯泡的电功率”实验时，小红和小华所用小灯泡的额定电压为2.5 V．
(1)连接电路时，开关应______，滑动变阻器的滑片应滑到最____（选填“左”或“右”）边．
(2)开关闭合前，发现电压表的指针在零刻度线左端，如图a所示．小红同学认为电压表的正负接线柱接 反了，小华同学认为电压表没调零，你认为________(选填“小红”或“小华”）同学说法正确．
(3)小华连接的电路如图b所示，其中有一根导线连接不规范，导致开关没有闭合时______表就有读数． 请在这根导线上打“×”，并用笔画线代替导线，将其改正．
（_______）
(4)故障排除后，在实验中当变阻器滑片滑到图示（图b)位置时，电压表的示数为2.0 V．接着小华应将 滑片向_____（选填“左”或“右”）滑动，直至____两端电压为额定电压，此时电流表的示数如 图c所示．则灯泡的额定功率为_______W．
22．小张为了研究“通过小灯泡的电流与小灯泡两端电压的关系”，选取额定电压为 2.5V 的小灯泡，连接如图所示的部分电路。请按要求完成下列问题:
请添加一条导线将图中的实物图连接完整。连好电路后开始实验，闭合开关前，滑动变阻器的滑片 P 应置于____端。（选填“A”或“B"）闭合开关后发现小灯泡不发光。电流表无示数，电压表有示数，则可能是（______）
A．滑动变阻器发生断路 B．小灯泡发生断路
C．小灯泡发生了短路 D．滑动变阻器发生短路小张记录了不同电压下通过小灯泡的电流，并根据记录数据描绘了通过小灯泡的电流随其两端电压变化的图像，则图中图像能正确反映上述关系的是（_____）
五、计算题（本大题共2小题，共13分）
23．如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变．当S1、S2断开，S3闭合时，电流表的示数为0.45A；S1断开，S2、S3闭合时，电流表的示数为0.75A．求：
电源电压为多少？R2的阻值为多少？S2、S3断开，S1闭合时，加在电阻R1两端的电压为多少？
24．如图所示，为电炖锅的内部简化电路图，电炖锅上有800W快煮和慢炖两档，其工作过程是：按下开关，自动选择800W档将汤煮至沸腾，然后自动跳至慢炖档进行保温慢炖．求：
(1)的阻值是多少?
(2)已知=3，则慢炖档功率多大?
(3)某次炖汤，花了15分钟快煮至100℃，又用了30分钟慢炖，已知汤的质量为2㎏，初温为20℃，汤的比热容为4.0×10J/(kg·℃)，则汤煮至沸腾吸收了多少热量?本次炖汤共消耗了多少电能?
六、综合能力题（本大题共3小题，共18分）
25．随着人民生活水平的不断提高，汽车已经走进我们许多的家庭．小明同学家最近也购买了一辆轿车．
汽车发动机是汽油机，发动机内有四个汽缸（如图甲），发动机工作时，将内能转化为机械能的冲程是_____（选填图甲中的字母）．假设小明同学家的汽车在实际匀速行驶过程中，汽车受到的平均阻力为600 牛，求该汽车发动机每行驶100 千米所做的功_______？小明很想知道引擎盖的质量，于是他站在一体重计上，此时体重计显示的读数为58千克，接着他用双手竖直将引擎盖微微抬起，此时体重计的读数为78 千克，最后画出了引擎盖的模型，如图乙．引擎盖可绕O 点自由转动，A 为引擎盖的重力作用点，并且测得OA＝80 厘米，AB＝40 厘米．那么引擎盖的质量为多少千克_______？
26．某生态园设计了模拟日光和自动调温系统，实现照明、保温和加热的功能，其原理如图所示。电源电压恒为220V，R1和R2是两个电热丝（不考虑温度对电阻的影响），R2＝30Ω，L是标有“220V160W”的照明灯泡。白天有日光的时候，只开启该系统的保温功能并连续工作10h，此时R1与R2的电功率之比为1：3；晚上温度较低的时候，需同时开启加热和照明功能，此时灯泡正常发光，此状态下系统需连续工作12h、请解答下列问题
白天该系统应断开关_____（选填“S1”、“S2”或“S1和S2“），开启保温功能。R1的阻值是多大_____？晚上同时开启加热和照明功能时，电路的总功率是多大______？该系统每天消耗的电能是多少kW•h_______？
27．阅读短文，回答问题：
贫民窟中的黑科技 单靠重力工作的电灯
当我们在享受电灯带来的各种便利时，身处在发展中国家贫困地区的人们却在依靠极度危险的煤油灯进行照明。针对发展中国家普遍用不上电的情况，2012年12月，英国伦敦设计师马丁·瑞德福和吉姆·里弗斯发明了一款实用的“重力灯”（GravityLight）。顾名思义，它靠重力发电。在灯身上挂着的一个重物，重物下落时，它会拉动灯中心的一根绳子，从而启动一台发电机。发电机把下落重物产生的能量为灯供电。这和手摇式发电装置的原理一样，只不过重力灯的运动方向更垂直。这种重力灯和苹果手机一起被誉为最伟大的发明。
现在，重力灯迎来了第二代-----“重力LED灯GL02”，其亮度相当于一个12瓦的日光灯（如图1），使用寿命可以达到200年。“重力LED灯GL02” 挂于大约2米高，通过拉几下珠绳把重物吊起，松开后，重物因重力的关系会慢慢下降（每秒大约2mm，如图2）。以一系列的齿轮带动一个直流发电机，发电时间约为20分钟。“重力LED灯GL02”采用了全新的保护机制，可以确保超重的物体安全地着陆地面。当沙包落到地面时，只要将沙包再提高至原来位置，又可以继续发电。这样就能拥有绿色、不用电池、无污染、使用“零”成本、源源不断的光线。而且“重力LED灯GL02”机身上有DC插座，还可以为收音机等设备进行供电，其他类似的装置——比如电池充电器也能用同样的方式工作。重力LED灯的照明时间取决于安装的高度，正常情况下，安置于1.8米的高度，可以维持约20分钟的照明，当然你安装高度的越高，维持时间越长。
重力灯的主要构件是直流发电机，它的工作原理是______________。重力灯工作过程中主要的能量转化形式是：将_______能转化成__________能再转化成________能。 重力灯的内部结构如图3所示，使用了滑轮系统，通过向下拉珠绳把重物吊起。重力灯利用滑轮系统的目的是___________________________________ 。 LED灯是由发光二极管组成，电光转换效率极高，具有单向导电性。当二极管两端外加正向电压时，如果正向电压很小，正向电流也几乎为零，当正向电压大于某个值以后，二极管正向导通，电流随电压增大而迅速上升。当二极管两端外加反向电压不超过一定范围时，通过二极管的电流几乎为零，二极管处于截止状态。外加反向电压超过某一数值时，反向电流会突然增大，这种现象称为电击穿。因而使用时应避免二极管外加的反向电压过高。如图4所示，为一发光二极管中的电流随它两端电压变化的曲线。
①以下判断中错误的是（______）
A．当该二极管两端的正向电压为0.2V时，二极管处于导通状态
B．当该二极管两端的正向电压为0.8V时，二极管处于导通状态
C．当该二极管两端的反向电压为10V时，二极管处于截止状态
D．当该二极管两端的反向电压为50V时，二极管将会被击穿
②该二极管两端的正向电压为0.5V时的电阻________（选填“大于”“等于”“小于”）正向电压为0.7V时的电阻。 如果某一次使用重力灯，将质量为20Kg的重物吊起到1.8m的高度释放，重物以2mm/s速度匀速竖直下降，整个过程中可使10只并联的标有“3V、10mA”LED灯正常发光。则整个过程中重物的重力做功______________ J（g=10N/ kg）；重力灯的能量转化效率为___________。 重力灯是绿色、无污染的清洁照明工具，使用“零”成本。但它也有不足之处，请说出使用重力灯的一点不足： _______________________。
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
在电磁感应现象中磁铁和线圈相当于电源，产生的感应电流的方向跟导体运动方向，以及磁感线方向有关，要想改变感应电流方向，改变导体运动方向及磁感线方向中的任一方向即可；已知闭合开关，将一根条形磁铁插入线圈时，与之相连的灵敏电流计的指针会向右偏转，那么当拔出条形磁铁时电流计的指针会向左偏转，这说明感应电流的方向跟切割磁感线方向有关；当掉转条形磁铁的磁极再插入线圈时，电流计的指针会向左偏转，这说明感应电流的方向跟磁场方向有关；电磁感应现象的能量转化是机械能转化为电能，是发动机的原理。故ABD正确，C错误。
2、B
【解析】
：A、甲对地面的压力和甲所受的摩擦力不在同一直线上，不是一对平衡力，也不是相互力，故A错误；
B、甲对布带的拉力和乙对布带的拉力等大、反向、作用在一条直线上、作用在同一物体上，是一对平衡力，故B正确；
C、甲对乙的拉力和乙对甲的拉力作用在不同的物体上，不是一对平衡力，故C错误；
D、能否获胜，取决于人所示地面摩擦力的大小，甲比乙的体重大，他们受到的摩擦力不一定大，就不一定能决出胜负，故D错误．
故选B．
3、D
【解析】
由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．根据P＝UI可得，灯的额定电流：IL额0.5A，由I得：灯泡正常发光时的电阻RL6Ω，由于电压表的量程为0∼3V,电流表的量程为0∼0.6A,则灯泡两端的最大电压为3V,则通过灯泡的最大电流I最大IL额＝0.5A；由I得：电路中的最小总电阻R最小15Ω，由串联电路中总电阻等于各分电阻之和可知：滑动变阻器接入电路中的最小阻值：R滑最小＝R最小−RL＝15Ω−6Ω＝9Ω，因为滑动变阻器的规格为“25Ω lA”，所以滑动变阻器的电阻允许调节的范围是9Ω∼25Ω，故D正确；当R滑＝25Ω时，电路总电阻最大，电路电流最小，设最小电流为0.3A，则滑动变阻器的电压为25Ω0.3A＝7.5V＝电源电压，故最小电流不等于0.3A，故C错误；当R滑＝25Ω时，电压表示数最小，设电压表示数最小为1V，则滑动变阻器的电压为7.5V1V＝6.5V,由图乙知，灯泡的电压为1V时，通过它的电流为0.35A,而滑动变阻器的电流为0.26A, 滑动变阻器与灯泡串联,电流不相等，故B错误，当灯泡的电压为1V时，电流为0.35A，灯泡的功率为P＝1V0.35A＝0.35W,由以上分析可知，灯泡的电压最小不等于1V，故0.35W不是灯泡的最小功率，故A错误．故选D.
点睛：由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．（1）知道灯泡的额定电压和额定功率，根据P＝UI求出灯泡的额定电流和电阻，然后结合电压表的量程，电流表的量程确定电路中的最大电流，根据欧姆定律求出灯泡的电阻和电路中的最小电阻，利用电阻的串联求出滑动变阻器接入电路中的最小阻值；（2）当滑动变阻器接入电路中的电阻最大时，灯泡的功率最小，根据电阻的串联和欧姆定律求出电路中的电流，利用U＝IR求出灯泡两端的最小电压，利用P＝I2R求出灯泡的最小功率．
4、A
【解析】
由图知道，蜡烛烛焰发出的平行主光轴的光经凸透镜会聚在主光轴上一点，此点应是是凸透镜的焦点，由图知道，此透镜的焦距是f＝20cm，故D错误；
又因为蜡烛距离凸透镜的距离，即物距是：u＝15cm＜f，由凸透镜的成像规律知道，此时蜡烛通过凸透镜成正立、放大的虚像，且虚像在蜡烛的左侧，故A正确、BC错误。
5、B
【解析】
A．以斜面为参照物，木块沿斜面从顶端下滑，相对斜面某一点之间有位置变化，所以是运动的，故A正确；
B．木块受到重力、支持力、摩擦力，下滑力是重力的一个分力，不需要单独分析，故B错误，符合题意；
C．由于木块沿斜面匀速下滑，处于平衡态，运动状态保持不变，即受平衡力作用，故C正确；
D．木块在匀速下滑的过程中，速度不变，动能不变；高度减小，重力势能减小；木块在下滑过程中，又因为受到摩擦力的作用，木块要克服摩擦力做功，所以，机械能减少，故D正确．
6、B
【解析】
由电路图可知，闭合开关时，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流。
A. 将滑动变阻器的滑片向右端移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，电源电压恒定,由 可知，电路中的电流变小，即电流表的示数变小，故错误；
B. 由 可知，灯泡两端的电压变小，即电压表的示数变小，故正确；
CD. 由 ，且灯泡的亮暗取决于实际功率的大小，所以灯泡和电路消耗的总功率变小，灯泡变暗，故CD错误。
7、C
【解析】
A. 手对水杯的压力与水杯对手的压力是一对作用力与反作用力，这两个力等大、反向、共线，但不共物，所以不是一对平衡力。故A错误。B. 手对水杯的压力是沿水平方向的， 水杯的重力方向是竖直向下的，两者不反向，所以不是一对平衡力。故B错误。C. 水杯在竖直方向上处于静止状态，即平衡状态，所以受到平衡力的作用；在竖直方向上水杯只受到：重力和手对水杯的摩擦力两个力的作用，故这两个力是一对平衡力。故C正确。D. 水杯对手的摩擦力和手对水杯的摩擦力是一对作用力与反作用力，这两个力等大、反向、共线，但不共物，所以不是一对平衡力。故D错误。故选C.
点睛：两个力平衡，必须同时具备以下四个条件：等大、反向、共线、共物，逐个分析四个选择项中提到的每对力是否同时具备即可得到答案。
二、填空题（本大题7小题，共21分）
8、流体压强与流速的关系 电流的磁效应 发电机 电磁波
【解析】
（1）实验A:向下吹气，纸片会向中间靠拢，这是因为纸片中间的流速大，压强小，两侧空气流速小，压强大的缘故，可用流体的压强和流速的关系来解释；
（2）电铃就是利用电流流过导体时，导体周围产生磁场，电铃是利用电流的磁效应制成的；
（3）图C是闭合电路的一部分导体在磁场中做切割磁感线运动，产生感应电流的现象，根据图示原理可以制成发电机；
（4）图D：移动电话是靠电磁波工作的，手机响，说明有电磁波存在，手机发出或接收的电磁波被电视机接收，故电视机会发出“咔咔”声．
9、反射 声源处
【解析】
凸面镜成像是光的反射现象，由于凸面镜对光的发散作用，故可以扩大视野；汽车进入小区后禁止鸣喇叭，属于在声源处减弱噪声。
10、1N 1：1
【解析】
甲的重力：G甲=mg=0.2kg×10N/kg=2N；由杠杆的平衡条件可得G甲×OA=G乙×OB，则乙物体的重力：G乙==1N；
若把甲浸没于水中，甲排开水的体积等于它的体积，甲受到的浮力F浮=ρ水gV排=1×103kg/m3×10N/kg×100×10-6m3=1N，A端受到的拉力FA=G甲-F浮=2N-1N=1N，使杠杆重新平衡，由杠杆的平衡条件可得FA×OA=G乙×l，．
11、S 增强 1
【解析】
试题分析：根据安培定则，电磁铁的下端是N极，上端是S极．当车速增大时，Rx的阻值减小，电路中的电流增大，电磁铁的磁性增强．电路中的电流为1A时，R0两端的电压，Rx两端的电压，Rx的阻值．
考点：电磁现象 欧姆定律
12、烧杯内液面水平，小球仍然竖直向下 重力的方向总是竖直向下的
【解析】
不断改变斜面倾角，观察到水面总是水平的，悬挂的小球始终与水面垂直，这个实验可以说明重力的方向总是竖直向下的。
13、所受浮力大于自身的重力 减小 氢气球增加的机械能来自于下降空气的机械能
【解析】
浸没在水中的木块，当撒去对木块的压力时，由于所受浮力大于自身的重力，所以木块上浮．木块升高了，机械能增加了，会有一部分水下去填补木块原来占据的位置，水面有所下降，所以水的重力势能减少了．与木块在水中上升的情况相似，氢气球在空中上升，其机械能增加，氢气球上升后，周围有一部分空气过来填充氢气球原来占据的空间，所以有一部分空气下降，其机械能减小，氢气球增加的机械能来自于下降空气的机械能．
14、信息 传播过程中
【解析】
（1）声音即可传递信息，又可以传递能量；
（2）减弱噪声的途径：在声源处减弱；在传播的过程中；在人耳处减弱。
【详解】
上课铃响了，同学们迅速回到教室，这是利用声音可以传递信息。
上课时为了防止教室外面的声音干扰,关上门窗可以阻止噪声的传播，是在传播的过程中减弱噪声。
三、作图题（共7分）
15、
【解析】
将A、B两条光线反向延长相较于S’，则S’即光源S在平面中的像。连接SS’，取中点并过中点作SS’连线的垂线即为平面镜的位置。平面镜与A、B光线的交点即为入射点，最后连接光源S与两入射点即为入射光线，并标上箭头表示光的传播方向。如图：
16、
【解析】
分析题意可知，电动机和电热丝并联，一开关位于干路，另一开关位于电热丝的支路，如下图所示：
【点评】
本题考查了电路图的设计，根据串并联电路的特点判断出电动机和电热丝的连接方式以及开关的位置是关键．
17、
【解析】
分析：由小磁针静止时的指向和磁极间的相互作用可知螺线管的磁极，由右手螺旋定则可知电流的方向及电源的正负极．
解答：小磁针静止时N极向左，则由同名磁极间相互排斥、异名磁极间相互吸引可知螺线管左侧为N极，右侧为S极；由右手螺旋定则可知电流由右侧流入螺线管，即电源右侧为正极；
【点睛】本题也可小磁针N极指向得出磁感线的方向，则由磁感线的特点可得出螺线管的磁极方向．
四、实验题（本大题共5小题，共20分）
18、 B 0.76 右 不是 偏大
【解析】
(1)灯的额定电压为3.8V，故电压表选用大量程与灯并联，将变阻器的最大电阻连入电路中与灯串联，如下所示：
(2)A.若电流表内部断路了，则整个电路断路，两表都没有示数，不符合题意；
B. 若灯泡的灯丝断了，灯不亮，电流表没有示数，电压表串联在电路中，电压表测电源电压有示数，符合题意；
C. 若灯座内部出现了短路，则电压表没有示数，电流表有示数，不符合题意；
D. 若滑动变阻器的电阻线断了，则整个电路断路，两表都没有示数，不符合题意；
(3)当灯泡正常发光时，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，其值为0.2A，小灯泡的额定功率为：P=UI=3.8V×0.2A=0.76W．
(4)测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，要增大灯电压，减小变阻器的电压，由分压原理，应将滑动变阻器的滑片向右端滑动．
(5)灯在不同电压下的功率不同，故该实验多次测量的目的不是多次测量求平均值，而是测量不同电压下小灯泡的电功率；
(6)根据并联电路电流的规律，电流表示数等于灯的电流与通过电压表电流大小和，故该电路主要是由于所测电流值偏大引起小灯泡电功率偏大的．
19、B 98 小于 不同的物质的吸热能力不同 气压相同时，不同液体的沸点与什么因素有关
【解析】
(1)用控制变量法进行探究，因为引起温度变化的因素是吸热的多少、物质的质量、加热时间和方式，与酒精的多少无关，所以B选项多余．(2)在丙图中，水的沸点为98℃；因为沸点低于100℃，所以实验时的大气压小于一个标准大气压．(3)在质量、吸收的热量相同时，不同液体升高的温度不同，说明不同物质的吸热能力不同．(4)水沸腾时，液体没有沸腾，由此可以想到：在气压相同时，不同液体的沸点与什么因素有关?
（1）探究物质比热容的大小需要控制的变量包括：吸收的热量，不同物质的质量，加热的时间和加热的方式．（2）液体沸腾时的温度叫沸点．读取温度计示数时，要明确温度计的分度值，视线与液柱最高处的液面相垂直；液体的沸点与气压有关，气压越大沸点越高，气压越小，沸点越低．（3）已知液体和水的质量相同，相同时间吸收的热量相同，但温度变化不同，说明它们的吸热能力不同．（4）当水达到沸点开始沸腾时，液体没有沸腾，说明它们的沸点不同．由此可以提出探究的问题．
20、
10.2
【解析】
（1）电流表示数变大而电压表示数变小，可知电压表与滑动变阻器并联；刚闭合电键时，滑动变阻器的阻值最大，电流表示数为0.22安，电压表示数为2.2伏，可知变阻器的最大阻值为：R滑最大＝＝10Ω；正确连接电路后，电压表与定值电阻并联，刚闭合开关时，电压表的示数为2.3V，此时变阻器的阻值仍处于最大，所以电路中的电流仍为0.22A，由以上数据可知电源电压：U＝2.3V+2.2V＝4.5V；当变阻器滑片在中点时，变阻器的阻值为×10Ω＝5Ω，由图知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A，所以变阻器两端的电压为：U滑＝IR滑＝0.3A×5Ω＝1.5V，定值电阻两端的电压为：U2＝4.5V﹣1.5V＝3V；当电路中的电流最大时，变阻器的阻值为零，此时定值电阻两端的电压为4.5V，由表格中数据知，电流为0.44A，根据此组数据可知定值电阻的阻值为：R3＝≈10.2Ω；
（2）当滑动变阻器阻值最大时，定值电阻的阻值为：R1＝≈10.5Ω；当滑片在中点时，定值电阻的阻值为：R2＝＝10Ω；当电路中的电流最大时，定值电阻的阻值为：R3＝≈10.2Ω；根据三组数据可知待测电阻的平均值为：R＝≈10.2Ω。
21、断开 左 小华 电压表 右 灯泡 0.65W
【解析】
(1)为保护电路，连接电路时，开关应断开，滑动变阻器的滑片应滑到最大阻值处即左边．
(2)开关闭合前，说明没有测量电压，发现电压表的指针在零刻度线左端，可知电压表指针没有调零，小华说法正确；
(3)原电路中，电压表直接通过电流表、变阻器与电源连通，所以，开关没有闭合时电表就有读数，改正后如下图所示：
(4)电压表示数为2.0V小于灯的额定电压，所以应增大灯的电压减小变阻器分得的电压，根据分压原理，应减小变阻器连入电路中的电阻大小，即滑片向右滑动，直至灯泡两端电压为额定电压；在图c中，电流表小量程分度值为0.02A，则灯的额定功率P=UI=2.5V×0.26A=0.65W.
22、 A B C
【解析】
（1）电压表测灯泡两端的电压，所以电压表要与灯泡并联。因为灯泡额定电压为2.5V，所以应使用小量程。将灯泡与电压表“3”接线柱连接即可。如图：
（2）由图可知，滑动变阻器接的是右下端接线柱，即接入电路使用的是右段电阻丝。为了保护电路，闭合开关前，滑动变阻器阻值应最大，所以滑片 P 应远离右下端接线柱而置于左端，即A端。
（3）闭合开关后小灯泡不发光、电流表无示数，说明电路不通，即发生了断路。而电压表有示数，说明与电压表并联的元件断路，这样相当于电压表测电源电压，所以电压表有示数。与电压表并联的是小灯泡，所以故障是小灯泡断路。故B正确。
（4）由于灯泡电压越高，灯泡实际功率越大，灯丝温度就越高，使得灯丝电阻R变大。根据I==可知， R变大，则变小，即I-U图像斜率在减小，故C正确。
五、计算题（本大题共2小题，共13分）
23、（1）9V；（2）30Ω；（3）3.6V；
【解析】
（1）当S1、S2断开，S3闭合时，R2断路，由欧姆定律可得出电源电压；
（2）当S1断开，S2、S3闭合时，R1、R2并联，则由并联电路的电流规律可得出流过R2的电流，则由欧姆定律可得出R2的阻值；
（3）S2、S3断开，S1闭合时，两电阻串联，由欧姆定律可得出电路中电流，则再由欧姆定律可得出R1两端的电压。
【详解】
解：（1）当S1、S2断开，S3闭合时，R2断路，I1=0.45A，
则由欧姆定律可得到电源电压：
U=I1R1=0.45A×20Ω=9V；
（2）当S1断开，S2、S3闭合时，R1、R2并联，R2的电流：
I2=I-I1=0.75A-0.45A=0.3A；
R2==30Ω；
（3）当S2、S3断开，S1闭合时，R1、R2串联，电路电流：
I=I1=I2=；
R1的两端的电压：
U1=I1R1=×20Ω=3.6V；
答：（1）电源电压为9V；
（2）R2的阻值为30Ω；
（3）R1两端的电压约为3.6V。
24、 (1)60.5Ω (2)200W (3)6.4×105J 0.3kW·h或1.08×106J
【解析】
（1）当开关S接“a”位置时，电路为R1 的简单电路，电路的总电阻较小，由 知道，电压一定时，电阻越小，电功率越大，即此时电炖锅处于加热快炖状态，功率是800W；所以，的阻值是： =60.5 Ω；
（2）当开关S接“b”位置时，电路为R1 与R1形成串联电路，又因为=3，所以，电路的总电阻是：R总=R1+R2=4 R1=60.5×4Ω=242Ω，此时电路的总功率即慢炖档功率是： =200W；
（3）根据题意知道，汤吸收的热量是：Q吸 =cm（t-t0）=4.0×103 J/（kg•℃）×2kg×（100℃-20℃）=6.4×105 J，
本次炖汤电炖锅共消耗的电能是：W=P加热 t1+P慢t2=800W×15×60s+200W×30×60s=1.08×106 J．
六、综合能力题（本大题共3小题，共18分）
25、C ．
【解析】
(1)发动机工作时，将内能转化为机械能的冲程是做功冲程；由图A知，进气门打开，排气门关闭，活塞向下运动，是吸气冲程；由图B知，两个气门都关闭，活塞向上运动，是压缩冲程；该过程将机械能转化为内能；由图C知，两个气门都关闭，活塞向下运动，是做功冲程；该过程将内能转化为机械能；由图D知，进气门关闭，排气门打开，活塞向上运动，是排气冲程；故选C.(2)汽车匀速行驶时，水平方向上受到的牵引力F与阻力f平衡，则牵引力F＝f＝600N；汽车发动机所做的功：W＝Fs＝600N×100×103m＝6×107J；(3)由题意知，体重计的示数变化量：△m＝78kg−58kg＝20kg；则小洪所受引擎盖的压力：F压＝△mg＝20kg×9.8N/kg＝196N；根据力的作用的相互性可知,他对引擎盖的动力：F＝F压＝196N；根据杠杆的平衡条件可得G×OA＝F×OB，则G＝＝294N；则引擎盖的质量为：m＝＝30kg.
（1）首先根据气门及活塞的情况判断是哪个冲程，得出机械能的转化情况．做功冲程：内能转化为机械能．（2）汽车匀速行驶，受力平衡，牵引力等于阻力，根据W＝Fs可求得有用功，（3）根据体重计显示示数的变化求出F的大小，由杠杆的平衡条件求得引擎盖的质量．
26、S1和S2 10Ω 5000W 72.1kW•h
【解析】
（1）由题意可知，白天有日光的时候，只开启该系统的保温功能，此时灯泡不发光，总功率最小，由P＝可知，电路的总电阻应最大，即R1与R2应串联，所以，由图可知开关S1、S2都应断开；
（2）当开关S1、S2都断开时，系统处于保温状态，此时R1与R2串联，由于串联电路中电流处处相等，则根据P＝I2R可得R1与R2的电功率之比：＝＝＝；所以，R1＝R2＝×30Ω＝10Ω；
（3）晚上温度较低的时候，S1、S2均闭合，开启加热和照明功能，此时L与R1并联，灯泡正常发光，所以，电路的总功率：P＝PL+PR1＝PL+＝160W+＝5000W＝5kW；
（4）当开关都S1、S2都断开时，系统处于保温状态，此时R1与R2串联，系统连续工作10h，因串联电路中总电阻等于各分电阻之和，所以，白天系统消耗的电能：W白＝t＝×10×3600s＝4.356×107J＝12.1kW•h；晚上温度较低的时候，S1、S2均闭合，开启加热和照明功能，此时L与R1并联，晚上系统消耗的电能：W晚＝Pt′＝5kW×12h＝60kW•h，该系统每天消耗的电能：W总＝W白+W晚＝12.1kW•h+60kW•h＝72.1kW•h。
27、【答题空1】电磁感应 机械 电 光 省力、改变施力的方向 A 大于 360 75％ 功率小；供电时间短；不能持续供电
【解析】
（1）发电机的工作原理是电磁感应；分析可知重力灯工作过程中主要的能量转化；
（2）重力灯利用滑轮系统既省力又能改变施力的方向；
（3）①对照图像判断各选项；②分析可知，该二极管两端的正向电压由0.5V增加到0.7V时，电流随电压增大而迅速上升，即电阻迅速减小；
（4）由W=Gh=mgh求出重力做的功，由P=UI求出一只灯的功率，重物以2mm/s速度匀速竖直下降1.8m所需时间即灯的工作时间，由W电=P总t求出灯内消耗的电能，再由=求重力灯的能量转化效率；
（5）分析知重力灯的不足：功率小；供电时间短；不能持续供电。
【详解】
（1）重力灯的主要构件是直流发电机，它的工作原理是电磁感应。重力灯工作时，重物下落，启动一台发电机，消耗机械能，得到电能，灯发光，将电能转化为光能，故重力灯工作过程中主要的能量转化形式是：将机械能转化成电能再转化成光能。
（2）由图可知，重力灯的内部结构使用了滑轮系统，其目的是省力、改变施力的方向。
（3）①由图4可知，当正向电压大于0.4V时，二极管正向导通，当反向电压超过40V时，二极管会被击穿，故：当该二极管两端的正向电压为0.2V时，二极管处于截止状态，故A错误；当该二极管两端的正向电压为0.8V时，二极管处于导通状态，故B正确；当该二极管两端的反向电压为10V时，二极管处于截止状态，故C正确；当该二极管两端的反向电压为50V时，二极管将会被击穿，故D正确。判断中错误的是A.
②由图4可知,该二极管两端的正向电压由0.5V增加到0.7V时，电流随电压增大而迅速上升，即电阻迅速减小，因此正向电压为0.5V时的电阻大于正向电压为0.7V时的电阻。
（4）将质量为20kg的重物吊起到1.8m的高度释放，则整个过程中重物的重力做功W=Gh=mgh=20kg 10N/ kg 1.8m=360J;
重物以2mm/s速度匀速竖直下降1.8m所需时间：t===900s,
“3V、10mA”LED灯正常发光的功率：P=UI=3V0.01A=0.03W;
10只“3V、10mA”LED灯900s内消耗的电能： W电=P总t=0.03W10900s=270J,
重力灯的能量转化效率为:=100=100=75％;
（5）重力灯是绿色、无污染的清洁照明工具，使用“零”成本。由以上分析可知，其缺点是：功率小；供电时间短；不能持续供电
物理量
实验序号
电压表示数
（伏）
电流表示数
（安）
1
2.2
0.22
2
2.3
3
4
0.44
物理量
实验序号
电压表示数
（伏）
电流表示数
（安）
1
2.2
0.22
2
2.3
0.22
3
3.0
0.3
4
4.5
0.44
