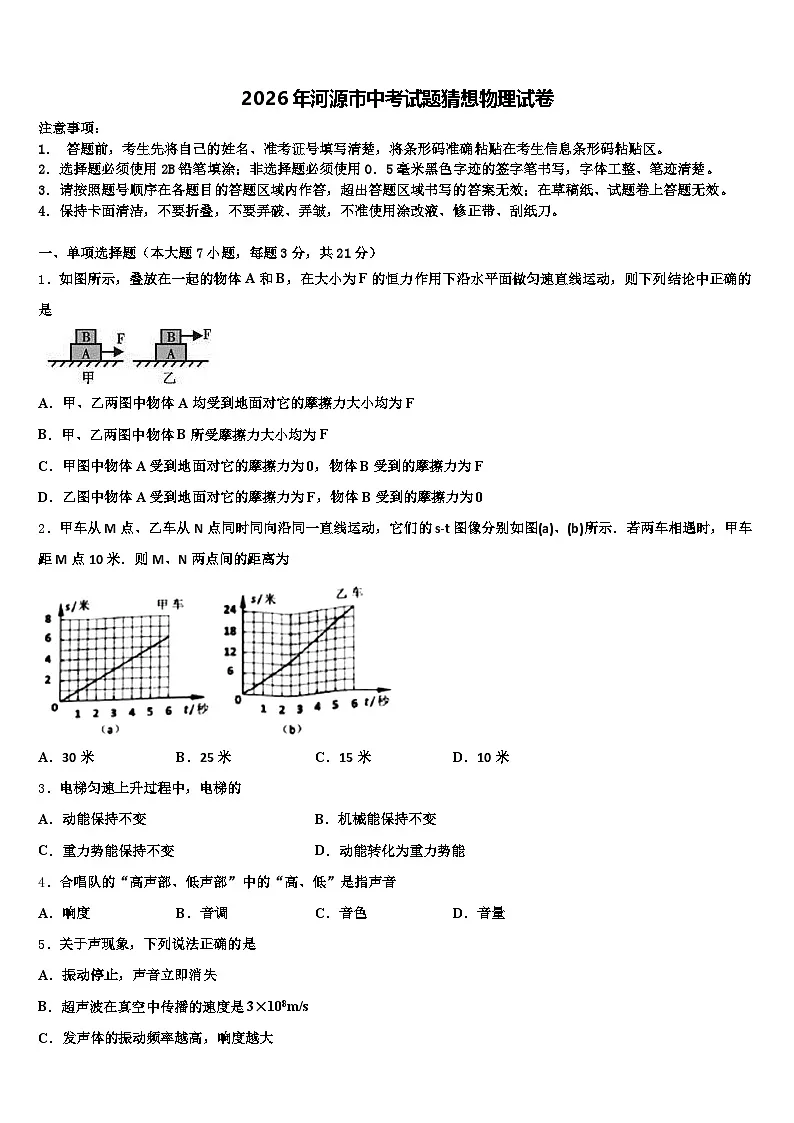

2026年河源市中考试题猜想物理试卷（含答案解析）

这是一份2026年河源市中考试题猜想物理试卷（含答案解析），共19页。试卷主要包含了关于声现象，下列说法正确的是等内容，欢迎下载使用。
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，叠放在一起的物体A和B，在大小为F的恒力作用下沿水平面做匀速直线运动，则下列结论中正确的是
A．甲、乙两图中物体A均受到地面对它的摩擦力大小均为F
B．甲、乙两图中物体B所受摩擦力大小均为F
C．甲图中物体A受到地面对它的摩擦力为0，物体B受到的摩擦力为F
D．乙图中物体A受到地面对它的摩擦力为F，物体B受到的摩擦力为0
2．甲车从M点、乙车从N点同时同向沿同一直线运动，它们的s-t图像分别如图(a)、(b)所示．若两车相遇时，甲车距M点10米．则M、N两点间的距离为
A．30米B．25米C．15米D．10米
3．电梯匀速上升过程中，电梯的
A．动能保持不变B．机械能保持不变
C．重力势能保持不变D．动能转化为重力势能
4．合唱队的“高声部、低声部”中的“高、低”是指声音
A．响度B．音调C．音色D．音量
5．关于声现象，下列说法正确的是
A．振动停止，声音立即消失
B．超声波在真空中传播的速度是3×108m/s
C．发声体的振动频率越高，响度越大
D．学校路段禁止汽车鸣笛，这是在声源处减弱噪声

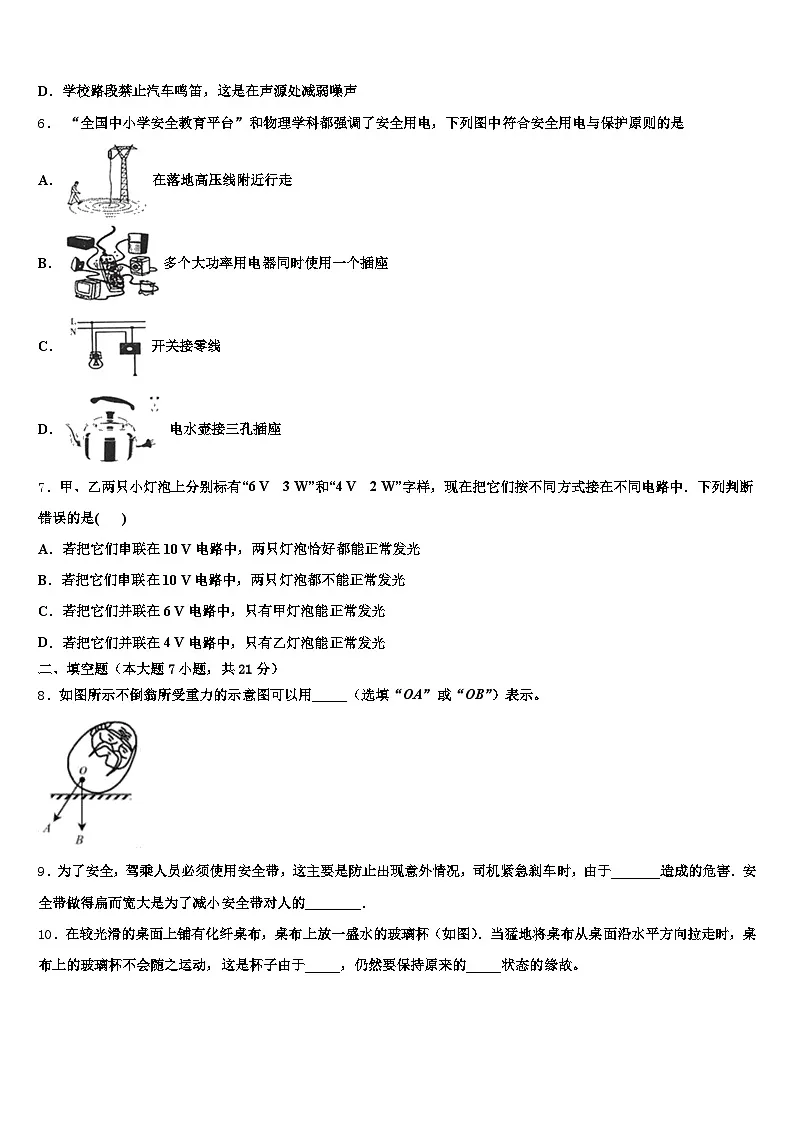

6． “全国中小学安全教育平台”和物理学科都强调了安全用电，下列图中符合安全用电与保护原则的是
A．在落地高压线附近行走
B．多个大功率用电器同时使用一个插座
C．开关接零线
D．电水壶接三孔插座
7．甲、乙两只小灯泡上分别标有“6 V 3 W”和“4 V 2 W”字样，现在把它们按不同方式接在不同电路中．下列判断错误的是( )
A．若把它们串联在10 V电路中，两只灯泡恰好都能正常发光
B．若把它们串联在10 V电路中，两只灯泡都不能正常发光
C．若把它们并联在6 V电路中，只有甲灯泡能正常发光
D．若把它们并联在4 V电路中，只有乙灯泡能正常发光
二、填空题（本大题7小题，共21分）
8．如图所示不倒翁所受重力的示意图可以用_____（选填“OA”或“OB”）表示。
9．为了安全，驾乘人员必须使用安全带，这主要是防止出现意外情况，司机紧急刹车时，由于_______造成的危害．安全带做得扁而宽大是为了减小安全带对人的________．
10．在较光滑的桌面上铺有化纤桌布，桌布上放一盛水的玻璃杯（如图）．当猛地将桌布从桌面沿水平方向拉走时，桌布上的玻璃杯不会随之运动，这是杯子由于_____，仍然要保持原来的_____状态的缘故。

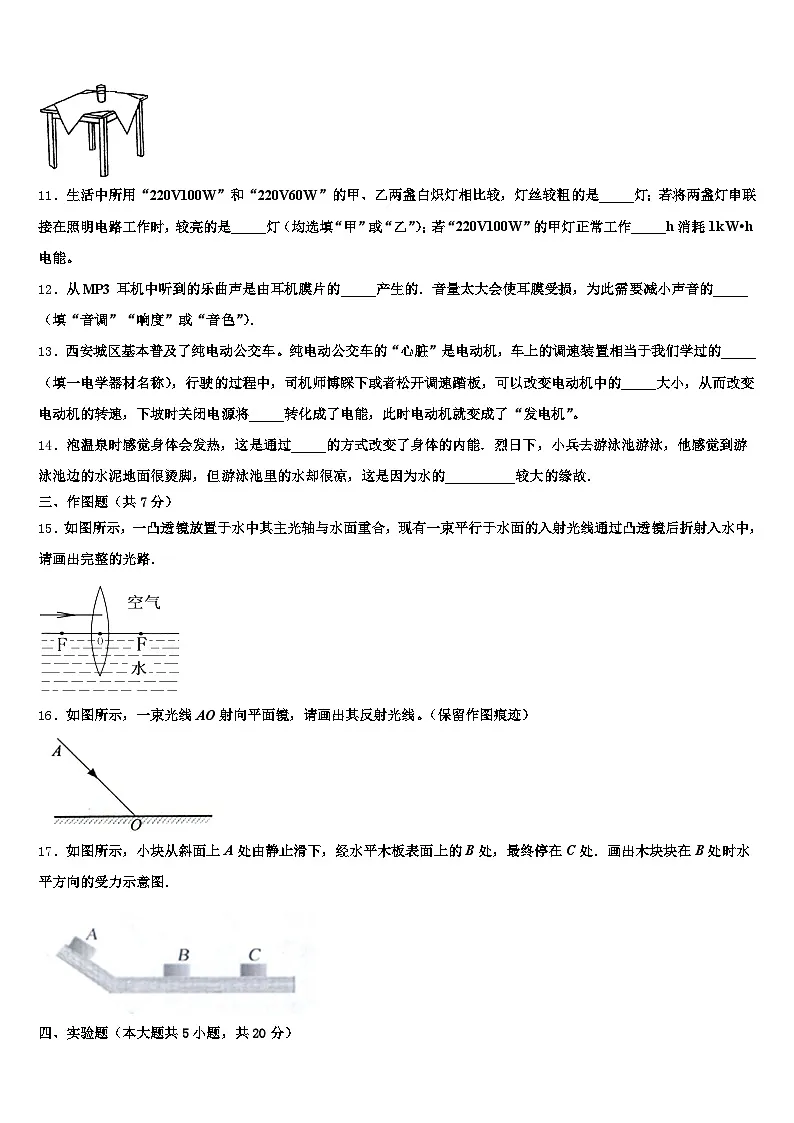

11．生活中所用“220V100W”和“220V60W”的甲、乙两盏白炽灯相比较，灯丝较粗的是_____灯；若将两盏灯串联接在照明电路工作时，较亮的是_____灯（均选填“甲”或“乙”）；若“220V100W”的甲灯正常工作_____h消耗1kW•h电能。
12．从MP3耳机中听到的乐曲声是由耳机膜片的_____产生的．音量太大会使耳膜受损，为此需要减小声音的_____（填“音调”“响度”或“音色”）．
13．西安城区基本普及了纯电动公交车。纯电动公交车的“心脏”是电动机，车上的调速装置相当于我们学过的_____（填一电学器材名称），行驶的过程中，司机师博踩下或者松开调速踏板，可以改变电动机中的_____大小，从而改变电动机的转速，下坡时关闭电源将_____转化成了电能，此时电动机就变成了“发电机”。
14．泡温泉时感觉身体会发热，这是通过_____的方式改变了身体的内能．烈日下，小兵去游泳池游泳，他感觉到游泳池边的水泥地面很烫脚，但游泳池里的水却很凉，这是因为水的__________较大的缘故．
三、作图题（共7分）
15．如图所示，一凸透镜放置于水中其主光轴与水面重合，现有一束平行于水面的入射光线通过凸透镜后折射入水中，请画出完整的光路．
16．如图所示，一束光线AO射向平面镜，请画出其反射光线。（保留作图痕迹）
17．如图所示，小块从斜面上A处由静止滑下，经水平木板表面上的B处，最终停在C处．画出木块块在B处时水平方向的受力示意图．
四、实验题（本大题共5小题，共20分）
18．在探究“冰熔化过程中温度的变化规律”的实验中．
（1）某时刻温度计的示数如图甲所示，此时冰的温度是 ___ ℃．
（2）根据实验数据，小勇画出了其温度随时间变化的图像如图乙所示，分析图像后可知：
①冰熔化过程中，温度_______．
②不考虑热量损失，第2～4min冰吸收的热量______（选填“大于”、“小于”或“等于”）第10﹣12min水吸收的热量．
（3）若将试管中的水倒掉，装入另一种液体，按图甲所示的装置进行实验．用酒精灯不断给烧杯加热时，最终发现烧杯中的水和试管中的液体都沸腾了，这说明水的沸点_______（选填“高于”、“低于”或“等于”）试管中液体的沸点．
19．如图所示，有灯泡L1、L2，开关S，电源，电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1的电压，滑动变阻器改变通过L2的电流．请画出电路图并连接实物图．
20．我们想要知道金属杆的伸长与什么因素有关，因此我们就采用了如图所示装置对同种金属制成的不同规格的样品进行了测试，获得了如下的实验数据：
（1）这种金属制成的金属杆在拉力作用下伸长的长度与拉力、长度、横截面积的数学关系表达式为：Δl＝k_____；其中 k＝_____，由数据形式变为公式形式运用了_____法。
（2）分析数据可知，在拉力、金属杆长一定时，金属杆伸长的长度与金属杆的横截面积的关系可以用图象中的图线_____来表示。
21．在探究“杠杆平衡条件”的实验中：
（1）没挂钩码的杠杆右端低左端高，要使它在水平位置平衡，应将杠杆右端的平衡螺母向_____（选填“左”或“右”）调节。
（2）如图甲所示，小明在杠杆左边A处挂了4个1N的钩码，要使杠杆在水平位置平衡，应在杠杆右边B处挂了6个重0.5N的钩码，使杠杆在水平位置平衡，小明根据这次试验得出结论“动力×动力臂＝阻力×阻力臂”。小明实验中的不妥之处是_____
（3）如图乙所示，用弹簧测力计在C处竖直向上拉，当保持杠杆水平平衡，把弹簧测力计逐渐向右倾斜时，小明发现弹簧测力计的示数将逐渐变大，拉力变大的原因_____。
（4）图乙和图丙中的杠杆都处于静止状态，弹簧测力计竖直向上的拉力分别为F乙和F丙，则F乙_____F丙．（选填“＞”、“＝”或“＜”，设杠杆质地均匀，支点恰好在杠杆的重心，不计支点处摩擦）
（5）继续研究杠杆的机械效率，如图丁所示，用轻绳悬挂杠杆一端的O点作为支点，在B悬挂总重为G的钩码，弹簧测力计在A点施加竖直向上的拉力F，使杠杆缓慢匀速上升，用刻度尺分别测出A、B两点上升的高度为h1、h2；则①杠杆机械效率的表达式为_____（用测量的物理量符号表示）
②若只将测力计的作用点由点A移至C点，O、B位置不变，仍将钩码提升相同的高度，不计摩擦，杠杆的机械效率将_____（选填“变大”、“变小”或“不变）
（6）如图戊所示为家庭电路常用的两种墙壁开关，其按钮可绕面板内的轴转动。根据你的生活经验，你认为_____较易损坏，这是因为按动这种开关的_____较小，按动需要的力较大。
22．在“测定小灯泡的电功率”实验中，小华所用的电源电压有2、4、6、8和10V五档且保持不变，滑动变阻器有“20Ω2A”和“50Ω1.5A”可供选择，小灯标有“0.3A”字样，电表均选用学校实验室常用电表．他选择其中一个滑动变阻器进行实验，正确连接电路，使滑动变阻器阻值最大，闭合电键观察到电流表指针位置如图所示．继续移动滑片，当电压表指针位于最大值时，小灯泡仍未正常发光．经过思考后，小华断开电键，仅仅调整了电压表连入电路中的位置，又闭合电键继续实验，当小灯泡正常发光时两电表示数乘积为0.66瓦．
①请说明小华判断小灯正常发光的理由：_____；
②他所选用滑动变阻器的规格为_____，电源电压为_____伏；
③请通过计算求出小灯的额定电功率．_____
五、计算题（本大题共2小题，共13分）
23．有一台热水器，内部简化电路如图所示，R1和R2均为电热丝．R1=88Ω，R2=22Ω．
如何控制S1和S2，使热水器处于高温档：求中温档正常工作时热水器的功率；低温档正常工作10min内电热丝产生的热量．
24．在如图所示的电路中，电源电压为9伏且保持不变．先闭合电键S1， 电流表示数为0.3安，再闭合电键S2， 电流表的示数为0.5安．求：
① 电阻R1的阻值．
②通过电阻R2的电流I2及R2的电阻值．
六、综合能力题（本大题共3小题，共18分）
25．如图甲所示为一款能自动清扫地面的扫地机器人。机器人通过电动机旋转产生高速气流，将灰尘、杂物吸入集尘盒；其防滑轮皮采用凸凹材质制成；底部安装有塑料刷，用于清扫吸附在地板上的灰尘及轻小物体；前端装有感应器，通过发射、接收超声波或红外线来侦测障碍物。当剩余电量减为电池容量的20%时，机器人会主动寻找充电器充电。表一为某扫地机器人的部分参数。电池容量指放电电流与放电总时间的乘积。
表一：
机器人中吸尘电机的吸入功率是衡量其优劣的重要参数，测得某吸尘电机的吸入功率与真空度、风量间的对应关系如表二。真空度指主机内部气压与外界的气压差。风量指单位时间内通过吸尘电机排出的空气体积。吸尘电机吸入功率与输入功率的比值叫做效率。
表二：
（1）机器人工作时，主机内部的气压_____（选填“大于”、“小于”或“等于”）大气压而产生吸力。若该机器人向障碍物垂直发射超声波，经过0.001s收到回波，则其发射超声波时与障碍物间的距离为_____ cm．（设超声波在空气中的传播速度为340m/s）该机器人正常工作时的电流为_____A；充满电后至下一次自动充电前能够连续正常工作的最长时间为_____min。由表二数据可知，当风量为0.015m3/s时，若吸尘电机的输入功率为25W，此时其效率为_____%；上述风量下，10min内通过吸尘电机排出的空气质量为_____kg．（取ρ空气＝1.3kg/m3）光敏电阻是制作灰尘传感器的常用元件。图乙为某机器人中吸尘电机内部的光敏电阻的控制电路，两端总电压U0恒定（U0＜12V），RG为光敏电阻，其阻值随空气透光程度的变化而变化，R0为定值电阻。当光敏电阻分别为6Ω和18Ω时，电压表的示数分别为4.5V和2.25V，则R0＝_____Ω。若机器人1秒钟消耗的电能中有40%用于克服摩擦力做功。已知集尘盒空置时，机器人匀速运动时受到的摩擦阻力为16N，查阅资料显示摩擦力与压力成正比，则达到最大集尘量时机器人运动的速度为多少？（写出必要计算步骤）（____）
26．运﹣20，军方绰号“鲲鹏”，网友昵称“胖妞”．运﹣20采用常规布局，最大起飞重量220t，载重超过66t，最大飞行速度可达920km/h，航程7800km．运﹣20是我国空军从“国土防空”向“攻防兼备”的大国空军转换的一个重要标志．（g取10N/kg） 飞机能够升空的原因是机翼上表面受到的气压________机翼下表面受到的气压，运﹣20在空中水平匀速飞行时，它能产生的最大升力是________． 飞机静止在停机场上，其总重60t，每个轮子的着地面积约为200cm2， （按3个相同的轮子计算），则它对地面上的压强是________. 当飞机发动机以7.5×105N的推力使它以720km/h的速度飞行时，发动机推力的功率是________？在1小时内发动机对飞机做了________功.
27．小明根据所学的电学知识，想设计一个汽车超载自动报警电路．他查阅了相关资料了解到压敏电阻是阻值随压力变化而变化的元件，并了解到压敏电阻在生活中的一种应用﹣﹣压力传感器．压力传感器受到的压力越大，输出的电压就越大，用它可以称量汽车的重．某压力传感器输出电压与压力的关系如下表：
小明利用该压力传感器和电阻箱R'（最大电阻999.9Ω）及部分其它器材设计了图甲所示的电路，闭合开关S，当线圈中电流大于或等于20mA时，电磁继电器的衔铁被吸合．已知继电器线圈的电阻为25Ω，继电器电路的电源电压由传感器的输出电压U提供．（假设U不受继电器电路影响）
根据表格中数据，请在图乙给定的坐标系中描绘出压力传感器的输出电压随压力变化的图象；当压力增加到一定程度时，电铃报警，说明汽车超载，则图甲中电铃应接在_____（选填“A、B”或“C、D”）两端；小明希望压力大于或等于2.4×105N时，启动报警系统，则电阻箱R′的电阻应调节到多大______？要使该装置报警，汽车的最小重力为多少______？
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
A甲乙两图在研究物体A所受摩擦力时，把AB看做一个整体研究，则整个物体都受到一个向右的拉力，而物体又做匀速直线运动，所以A均受到地面对它的摩擦力，大小等于F．A符合题意；B甲图中物体B随A一起匀速运动，B此时不受到摩擦力，否则B不能匀速运动，B不符合题意；C通过A的分析可以判断C不符合题意；D根据乙图中B匀速直线运动，而B受到一个向右的拉力，所以B一定受到一个向左的大小等于F的摩擦力．D不符合题意；故答案选A。
2、A
【解析】
根据s-t图像可得，甲的速度为，v甲＝＝1m/s，乙车的速度为，v乙＝＝4m/s，因为甲、乙两辆小车分别从M、N两地出发，两车在水平地面上沿着同一直线同向运动，两车相遇时，甲车距M点10m，所以甲车运动的距离为10m，所以运动的时间为t＝＝10s，因为乙车在10s内运动的路程为，4m/s，所以M、N两点间的距离为40m-10m＝30m．故A正确．
3、A
【解析】
（1）动能大小的影响因素：质量、速度．质量越大，速度越大，动能越大；
（2）重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，重力势能越大
【详解】
动能与质量和速度有关，质量越大，速度越大，动能越大；重力势能与质量和高度有关，质量厚度越大，重力势能越大．因为电梯匀速，因此动能不变；又因为上升，所以重力势能增大，机械能是重力势能和动能之和．因此机械能增大．故选A．
4、B
【解析】
音调指声音的高低，产生高低不同声音的原因是物体振动快慢不同，发出低沉的声音，是因为物体振动比较慢，所以频率低，音调也低。因此“高音部”和“低音部”这里“高”和“低”是指声音的音调。故B正确。
5、D
【解析】
A、振动停止，发声停止，但声音并不一定完全消失，它可能还在继续传播中，故A错误；
B、真空不能传播声音，超声波不能在真空中传播，故B错误；
C、发声体的振动频率越高，音调越高，故C错误；
D、学校路段禁止汽车鸣笛，阻止声音的产生，这是在声源处减弱噪声，故D正确。
6、D
【解析】
A、在落地高压线附近行走，会发生跨步电压触电，故A错误；
B、多个大功率用电器同时使用一个插座，会使得通过插座的电流变大，容易发生火灾，不符合安全用电原则，故B错误；
C、开关接在灯泡和零线之间，当断开开关，火线和灯泡还处于连接状态，人接触灯泡的金属部分时会发生触电事故，不符合安全用电原则，故C错误；
D、电水壶的金属外壳必须接地，应采用用三脚插头及三孔插座，可以防止外壳漏电时发生触电事故，符合安全用电原则，故D正确。
7、B
【解析】
由题可知，甲灯泡正常发光时的电流：
，
甲灯泡的电阻：
；
乙灯泡正常发光时的电阻：
，
乙灯泡的电阻：
。
【详解】
AB．因为两灯泡额定电流相等均为0.5A，若把它们串联在10 V电路中，两只灯泡两端的电压分别为其额定电压，两灯泡恰好都能正常发光，故A正确，B错误；
C．若把它们并联在6 V电路中，并联电路各支路两端电压相等，乙灯泡将会烧毁，只有甲灯泡能正常发光，故C正确；
D．若把它们并联在4 V电路中，乙灯两端电压为额定电压，乙灯能正常发光，甲灯不能正常发光，故D正确；
故选B。
二、填空题（本大题7小题，共21分）
8、OB
【解析】
O为不倒翁的重心，从O点开始沿重力的方向（竖直向下）画一条带箭头的线段可表示不倒翁受到的重力，所以能正确表示不倒翁所受重力示意图的线段为OB。
9、惯性 压强
【解析】
汽车在紧急刹车时，汽车受到外力影响处于减速状态，由于惯性，司机会仍然按照原来的速度向前运动，所以身体会前倾．安全带做得扁而宽大是可以减小安全带对驾驶员的压强，避免伤害司机．
10、惯性 静止
【解析】
杯子原来处于静止状态，当猛地将桌布拉走时，由于惯性杯子还要保持原来的静止状态不变，所以，不随桌布一起被拉下。
11、甲 乙 10
【解析】
根据P＝可知：电压相同时，电功率大的电阻小，由题知，甲灯泡的额定功率比乙灯泡的额定功率大，所以甲灯泡的电阻较小，根据影响电阻大小的因素可知：在电阻丝材料、长度、温度相同时，电阻小的横截面积大，即甲灯灯丝较粗，乙灯灯丝较细；当两灯串联时，通过两灯的电流相等，由P＝I2R可知，电流相等时，电阻大的灯泡实际功率大，灯泡就亮，则乙灯的灯丝电阻大，此时乙灯较亮；因为W＝Pt，所以消耗1kW•h电能时甲灯正常工作的时间：t＝＝＝10h。
12、振动 响度
【解析】
声音是由振动产生的，耳机中乐曲是由耳机膜片振动产生的．MP3耳机声音响度过大时会导致耳机音量过大，需要减小声音的响度．
13、滑动变阻器 电流 机械能
【解析】
纯电动公交车的“心脏”是电动机，是利用通电线圈在磁场中受力能够转动的原理来工作的；车上的调速装置相当于我们学过的滑动变阻器，它是利用改变电阻的大小来改变电路中电流大小的；司机师博踩下或者松开调速踏板，可以改变电动机中电流；下坡时关闭电源，外力带动电动机转动，线圈做切割磁感线运动，将机械能转化为电能，此时电动机就变成了发电机。
14、热传递 比热容
【解析】
泡温泉时感觉身体会发热，是身体吸收了热量，所以这是通过热传递的方式改变了身体的内能．
烈日下，小兵去游泳池游泳，他感觉到游泳池边的水泥地面很烫脚，但游泳池里的水却很凉，这是因为水的比热容较大，吸收相等的热量时，温度升高的低．
点睛：水的比热容较大，注意了解其在生产、生活中的应用，如作为热机的冷却物质，作为北方冬季的取暖物质，解释海陆性质的不同等．
三、作图题（共7分）
15、略
【解析】
平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，由此可以确定对应的折射光线；过入射点（焦点）垂直于界面作出法线，根据折射角小于入射角，在水中法线的另一侧作出折射光线，故完整的光路如图：
16、
【解析】
先由入射点作垂直于平面镜的法线，注意用虚线表示；然后再确定反射光线，使反射光线与法线的夹角等于入射光线与法线的夹角，最后标出反射光线的方向即可，如图所示：
17、
【解析】
木块在水平面上越来越慢，最后停下来，是因为只受到一个摩擦力的作用，摩擦力的方向与物体运动的方向相反向左，如下图所示：
四、实验题（本大题共5小题，共20分）
18、-2 不变 等于 高于
【解析】
（1）由图甲知，温度计的分度值是1℃，此时是零下，液柱上表面对准了0℃下面第2个小格处，读作-2℃；
（2）①由图象知冰在熔化过程中吸热温度不变；
②实验中，用加热时间的长短间接反映液体吸收热量的多少，加热时间相同，吸收的热量相同，故第2～4min冰吸收的热量等于第10-12min水吸收的热量；
（3）烧杯和试管中的液体都能沸腾，说明烧杯和试管中的液体都能达到沸点，并且都能吸收热量，试管能从烧杯中吸收热量，一定是烧杯中液体的沸点高于试管中液体的沸点．
19、
【解析】
（1）L2 与滑动变阻器串联后与L2 并联，电压表并联在L1 两端，开关、电流表位于干路上，如图所示：
（2）按先串后并的原则：从电源的正极开始，先将电源、开关、电流表、滑动变阻器按一上一下的原则与灯泡L2 串联，再将L1 与滑动变阻器和灯泡L2 并联，电压表并联在L1 两端，如图所示：
20、 8×10-12m2/N 控制变量 c
【解析】
（1）要探究“金属杆伸长的长度与拉力”间的关系，应控制长度和金属杆的横截面积不变，由表中第3组与第4组实验数据可知，金属杆伸长的长度与拉力成正比；
要探究“金属杆伸长的长度与金属杆的长度”间的关系，应控制拉力和金属杆的横截面积不变，由表中第1组与第3组实验数据可知，金属杆伸长的长度与金属杆的长度成正比；
探究“金属杆伸长的长度与金属杆的横截面积”间的关系时，要控制金属杆的受到拉力和长度不变，由表中第1组与第2组实验数据可知，金属杆伸长的长度与金属杆的横截面积成反比。
由此可得：则金属杆的伸长量Δl＝，
将第1组数据代入得：16×10-4m＝k×，
解得：k＝8×10-12m2/N；
由数据形式变为公式形式运用了控制变量法；
（2）由（1）分析可知，在拉力、金属杆长一定时，金属杆伸长的长度与金属杆的横截面积成反比，所以应该用图象中的c图线表示。
21、左 实验次数太少，结论可能有偶然性 拉力的力臂变短 ＝ η＝ 不变 1 力臂
【解析】
（1）杠杆的左端高说明左端轻，因此应将杠杆右端的平衡螺母向左调节；
（2）实验次数太少可能导致实验结论错误，因此小明实验次数太少，结论可能有偶然性；
（3）当保持杠杆水平平衡，把弹簧测力计逐渐向右倾斜时，动力臂会逐渐减小，阻力和阻力臂不变，根据杠杆的平衡条件可知拉力变大；
（4）当杠杆在水平位置平衡时，，当杠杆倾斜平衡时，如图所示：
动力臂是OD，阻力臂是OE，，因为△OAE≈△OCD，所以，那么F乙＝F丙；
（5）①由题知，在图丁中，测力计在A点施加竖直向上的拉力F，使杠杆缓慢匀速上升，用刻度尺分别测出A、B两点上升的高度为h1、h2；
克服钩码重力做的是有用功W有＝Gh2，总功是W总＝Fh1，
杠杆的机械效率为：η==；
②将测力计的作用点由点A移至C点，O、B位置不变，仍将钩码提升相同的高度，这时有用功和总功都不变，因此机械效率不变；
（6）如图戊所示为家庭电路常用的两种墙壁开关，其按钮可绕面板内某轴转动，图1中开关动力臂较小，按动需要的力较大，较易损坏。
22、观察到电流表示数为0.3A，等于小灯泡的额定电流 20Ω2A 6 1.14W
【解析】
①小灯泡标有“0.3A”字样，故小灯泡正常发光时电流为0.3A，所以判断小灯泡是否正常发光的依据是观察电流表示数是否为0.3A；
②由于滑动变阻器阻值最大，此时电流表示数为0.3A，若使用的是“50Ω，1.5A”的滑动变阻器，则电源电压为U=50Ω×0.3A=15V，这不符合所给电源，故使用的滑动变阻器为“20Ω，2A”，电源电压U=20Ω×0.3A=6V；
③由题意可知，第一次时电压表并联接在小灯泡两端，用的是0—3V的量程，当电压表示数最大时，小灯泡仍为正常发光，调整电压表接在滑动变阻器两端，灯泡正常发光时两电表示数乘积为0.66瓦，可得滑动变阻器两端电压：U滑==2.2V，则小灯泡两端电压为：U灯=6V-2.2V=3.8V，小灯泡的额定功率：P额=3.8V×0.3A=1.14W
五、计算题（本大题共2小题，共13分）
23、（1）S1闭合，S2接a点时，热水器处于高温档 (2)550W (3)2.64×105J
【解析】
（1）S1闭合，S2接a点时，热水器处于高温档
（2）中温档：只闭合S1，电路中只有R1工作．中温档正常工作时热水器的功率为：
（3）低温档：S1断开，S2接b点，R1、R2串联，R串=R1+R2=88Ω+22Ω=110Ω，，
电热丝产生的热量为：
24、（1）30Ω（2）0.2A（3）45Ω
【解析】
①由电路图知道，当只闭合S1 时，只有R1 接入电路，电流表测量通过R1 的电流，由知道，电阻R1的阻值是：；
②当再闭合电键S2时，R1、R2并联，电流表测量干路的电流，又因为此时电流表的示数为0.5安，所以，由并联电路的特点知道，通过电阻R2的电流I2是：，
由知道，电阻R2的阻值是：.
六、综合能力题（本大题共3小题，共18分）
25、小于 17 2.5 48 33 11.7 6 达到最大集尘量时机器人运动的速度为0.6m/s。
【解析】
（1）由流体压强与流速的关系：流速越大的位置压强越小可知，
机器人在工作时，由于转动的扇叶处气体的流速大，压强小，在外界大气压的作用下将灰尘、杂物吸入集尘盒，
故主机内部的气压小于大气压而产生吸力；
由v＝得，
超声波从发射到收到回波所通过的总路程：
s总＝vt＝340m/s×0.001s＝0.34m，
则其发射超声波时与障碍物间的距离：
s＝=＝0.17m＝17cm，
（2）由P＝UI得，机器人正常工作时的电流：
I＝＝＝2.5A，
充满电后的电池容量Q1＝2500mAh，下一次自动充电前的电池容量：
Q2＝ηQ1＝20%×2500mAh＝500mAh，
消耗的电池容量：
Q＝Q1﹣Q2＝2500mAh﹣500mAh＝2000mAh，
正常工作时的电流：
I＝2.5A＝2500mA，
由I＝得，连续正常工作的最长时间：
t＝＝＝0.8h＝48min；
（3）由表格中数据可知，吸入功率等于真空度与风量的乘积，
当风量为0.015m3/s时，吸尘电机吸入功率：
P吸入＝550Pa×0.015m3/s＝8.25W，
电动机的效率：
η电机＝×100%＝×100%＝33%，
当风量为0.015m3/s时，t＝10min＝600s，
通过吸尘电机提出的空气体积：
V＝0.015m3/s×600s＝9m3，
由ρ＝得，通过吸尘电机提出的空气质量：
m＝ρ空气V＝1.3kg/m3×9m3＝11.7kg；
（4）由电路图可知，光敏电阻RG和定值电阻R0串联，电压表测定值电阻R0两端的电压，
当光敏电阻RG1＝6Ω时，电压表的示数U1＝4.5V，光敏电阻两端的电压U＝U0﹣U1，
此时电路中的电流：
I1＝=，即=…①
当光敏电阻RG2＝18Ω时，电压表的示数U1＝3V，光敏电阻两端的电压U′＝U0﹣U2，
此时电路中的电流：
I2＝=，即=…②
联立①②可解得：U0＝9V，R0＝6Ω，
（5）吸尘器压力等于其重力。由题，摩擦力与压力成正比。
==，
达到最大最大集尘量时的摩擦力f2为：
=，
解得：f2＝20N，
消耗的电能中有40%用于克服摩擦力做功。
所以40%P＝Fv＝f2v，
由P＝=＝Fv，可得，机器人运动的速度：v＝=＝0.6m/s.
26、小于 2.2×106N 1×107Pa 1.5×108W 5.4×1011J
【解析】
分析：（1）机翼是向上凸起的，相同时间内空气通过机翼上方时的路程大于下方的路程，通过上方的速度大于下方的速度，上方的压强小于下方的压强，机翼受到向上的压力差的作用．飞机在水平方向上匀速直线飞行时，竖直方向上受到竖直向下的重力和竖直向上的升力作用，这两个力是平衡力．
（2）飞机的质量是已知的，根据求出飞机的重力，飞机在水平地面上，对地面的压力等于飞机的重力，受力面积等于三个相 同的轮子与地面接触计算，根据压强公式求出飞机对水平地面的压强．
（3）根据公式求出发动机推力的功率，再根据公式求出发动机做的功．
解答：（1）机翼的形状是上凸下平，相同时间内，空气通过上方的路程大于下方的路程，则机翼上方的空气流动速度大于下方的空气流动速度，机翼上方的压强小于下方的压强，从而产生向上的升力．飞机在水平方向上匀速直线飞行时，竖直方向上受到竖直向下的重力和竖直向上的升力，两个力是平衡力，大小相等，它能产生的最大升力：；
（2）此时飞机的质量：，飞机静止在停机场上时，地面受到的压力：，受力面积：，它静止在地面上对地面的压强：；
（3）已知发动机推力F=7.5×105N，速度，发动机推力的功率：；由可得，1h内发动机对飞机做功： ．
故答案为(1). 小于 (2). 2.2×106N (3). 1×107Pa (4). 1.5×108W (5). 5.4×1011J
【点睛】本题考查了流体压强和流速的关系、二力平衡条件及其应用、压强的计算，功和功率的计算，是一道综合性很强的题目，关键是知道物体对水平面的压力和自身的重力相等，并注意到受力面积等于三个轮胎和地面的接触面积．
27、 (1)图 略（2）CD（3）R＇=75Ω．（4）汽车的最小重力为0.6×105N．
【解析】
压力传感器．压力传感器受到的压力越大，输出的电压就越大，当压力增加到一定程度时，电铃报警，说明汽车超载，则图甲中电铃应接在“C、D”两端．小明希望压力大于或等于2.4×105N时，启动报警系统，因为闭合开关S，当线圈中电流大于或等于20mA时，电磁继电器的衔铁被吸合．压力大于或等于2.4×105N时，输出的电压为2v，此时电路中的总电阻是100欧，已知继电器线圈的电阻为25Ω，所以电阻箱R＇的电阻应调节到75欧．
实验次数
拉力F/N
长度l/m
横截面积S/×10﹣6 m2
伸长Δl/×10﹣4m
1
1000
1.0
5
16
2
1000
1.0
10
8
3
1000
2.0
5
32
4
2000
2.0
5
64
额定工作电压
12V
额定功率
30W
电池容量
2500mAh
工作噪音
＜50dB
净重
4kg
最大集尘量
1kg
真空度（Pa）
400
450
500
550
600
风量（m3/s）
0.025
0.02
0.017
0.015
0.013
吸入功率（W）
10
9
8.5
7.8
压力/×105N
0
1.2
2.4
3.6
4.8
6.0
输出电压/V
0
1
2
3
4
5
