12.1 杠杆 第二课时 课件-人教版初中物理八年级下册

这是一份物理八年级下册（2024）杠杆试讲课ppt课件，共30页。

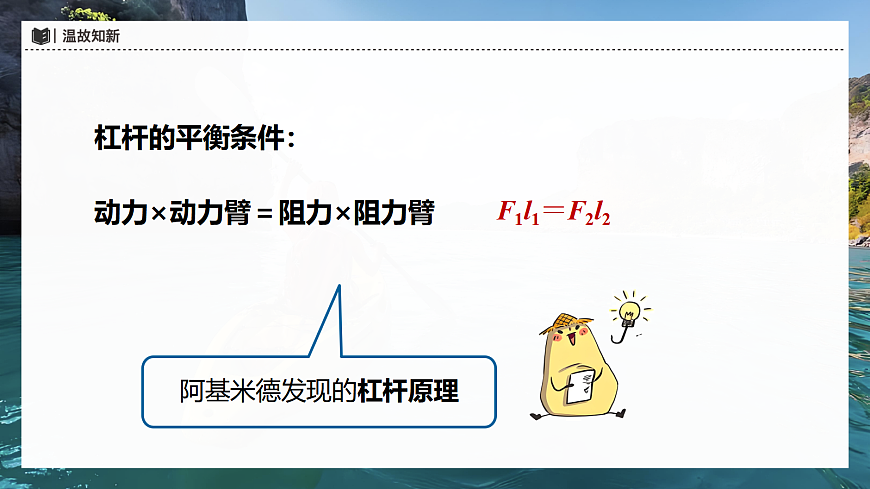

动力×动力臂＝阻力×阻力臂
你能用什么杠杆帮老师把铁片剪开呢？

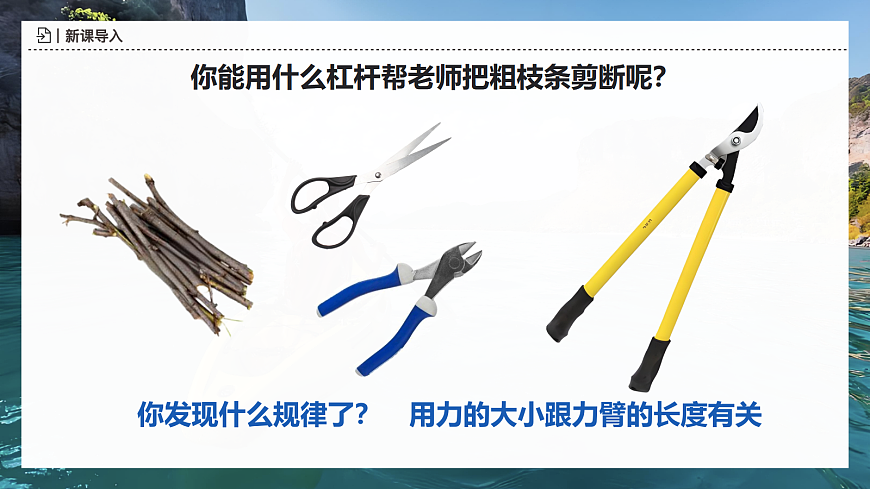

你能用什么杠杆帮老师把粗枝条剪断呢？
用力的大小跟力臂的长度有关

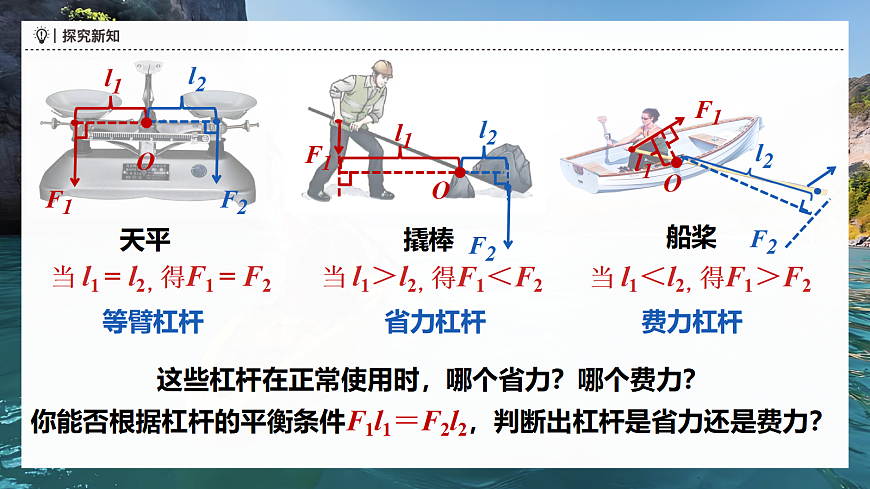

请标出图中杠杆的支点、动力、阻力、动力臂和阻力臂。
这些杠杆在正常使用时，哪个省力？哪个费力？你能否根据杠杆的平衡条件F1l1＝F2l2，判断出杠杆是省力还是费力？

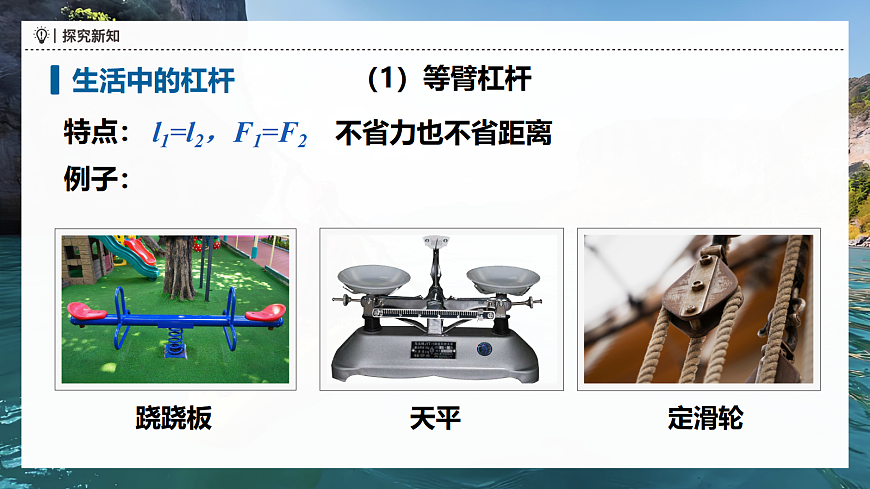

l1=l2，F1=F2
l1 > l2，F1 < F2
l1 > l2，F1 < F2
启瓶器是什么杠杆呢？你是怎么判断的呢？
筷子是什么杠杆呢？你是怎么判断的呢？
省距离：夹取食物时手指移动的距离较短
下列工具在正常使用中，属于费力杠杆的是（ ）
下列工具在正常使用中，属于费力杠杆的是（ ）
某学校劳动教育课堂上，四位同学用杠杆原理使用劳动工具的场景如图所示，其中属于使用费力杠杆的是（ ）
A. 锄地时 举起锄头
D. 钢丝钳 剪铁丝
找出手臂的支点，并画出图中力F的力臂l。
分析：阻力和阻力臂是固定的，根据杠杆平衡条件 F1l1 =F2l2 可知，只要此时的动力臂最大，则动力就最小。
请分析图中杠杆什么时候动力最小。
当力的作用点到杠杆支点的距离作为力臂时，力臂是最大的，所以最小力的作用点在B 点，且最小力垂直于OB，方向向上。
试画出羊角锤拔钉子时的最小力和力臂。
如图为指甲剪的示意图，其中有省力杠杆，也有费力杠杆。哪个部分是省力杠杆，哪个部分是费力杠杆?
杠杆 AOB动力：F1阻力：F2
动力臂＞阻力臂，是省力杠杆
杠杆 O1DC动力：F1阻力：F2
动力臂＜阻力臂，是费力杠杆
杠杆 O1GH动力：F1阻力：F2
如图所示，分别沿力F1、F2、F3的方向用力，使杠杆平衡，关于三个力的大小，下列说法正确的是（ ）
A．沿F1方向的力最小B．沿F2方向的力最小C．沿F3方向的力最小D．三个力的大小相等
在图中分别画出钳子、自行车手闸这两个杠杆（图中深色部分）工作时的支点、动力和动力臂、阻力和阻力臂。
搬运砖块的独轮车，车体和砖块所受的总重力G 为1000 N，独轮车的有关尺寸如图所示。抬起独轮车时，人手向上的力F应是多少?
独轮车可以看成杠杆，车体和砖块所受的总重力为阻力F2=G总，人手向上的力为动力F1=F，动力臂l1=1 m，阻力臂l2=0.3 m。
根据杠杆平衡条件F1l1＝F2l2 有
l1＝l2，F1＝F2
l1＞l2，F1＜F2
l1＜l2，F1＞F2
在古代，我国人民就善于在生产和生活中利用各种各样的杠杆。
如图所示，一根质地均匀的木杆可绕 O 点自由转动，在木杆的右端施加一个始终垂直于木杆的作用力 F，使木杆从 OA 位置匀速转到 OB 位置的过程中，力 F 的大小将（ ）先变大，后变小先变小，后变大一直是变大的一直是变小的
F1L1 = F2L2
即F·OA = G·L2
即F·OB = G·L2
