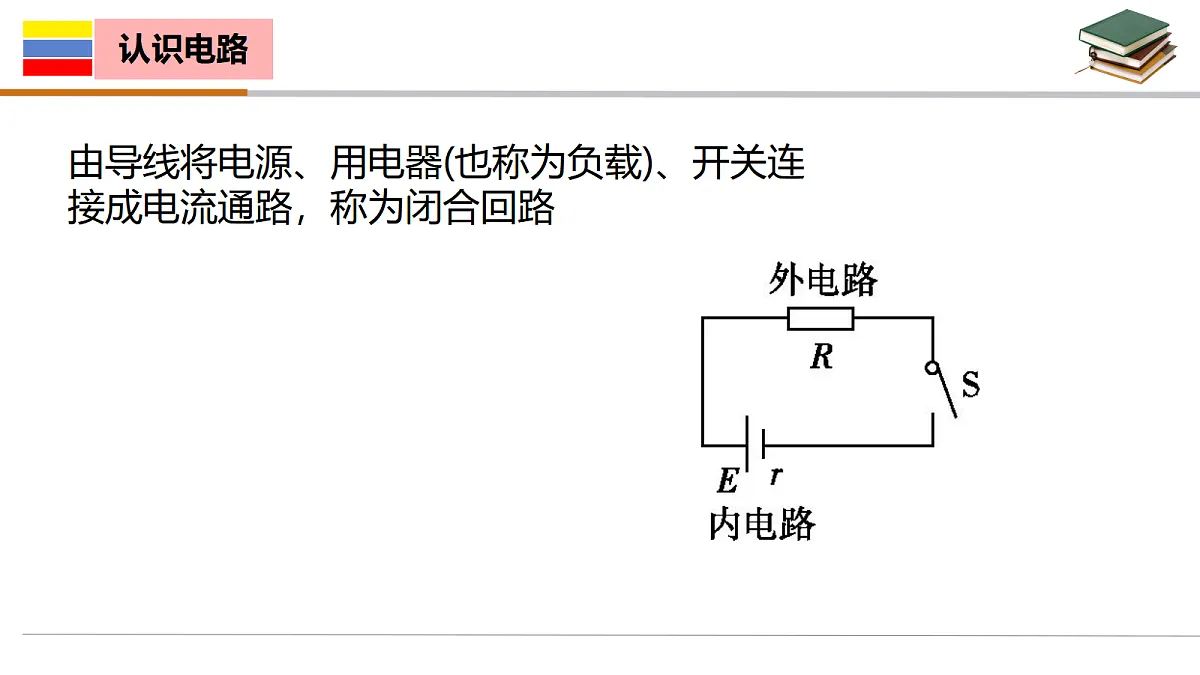

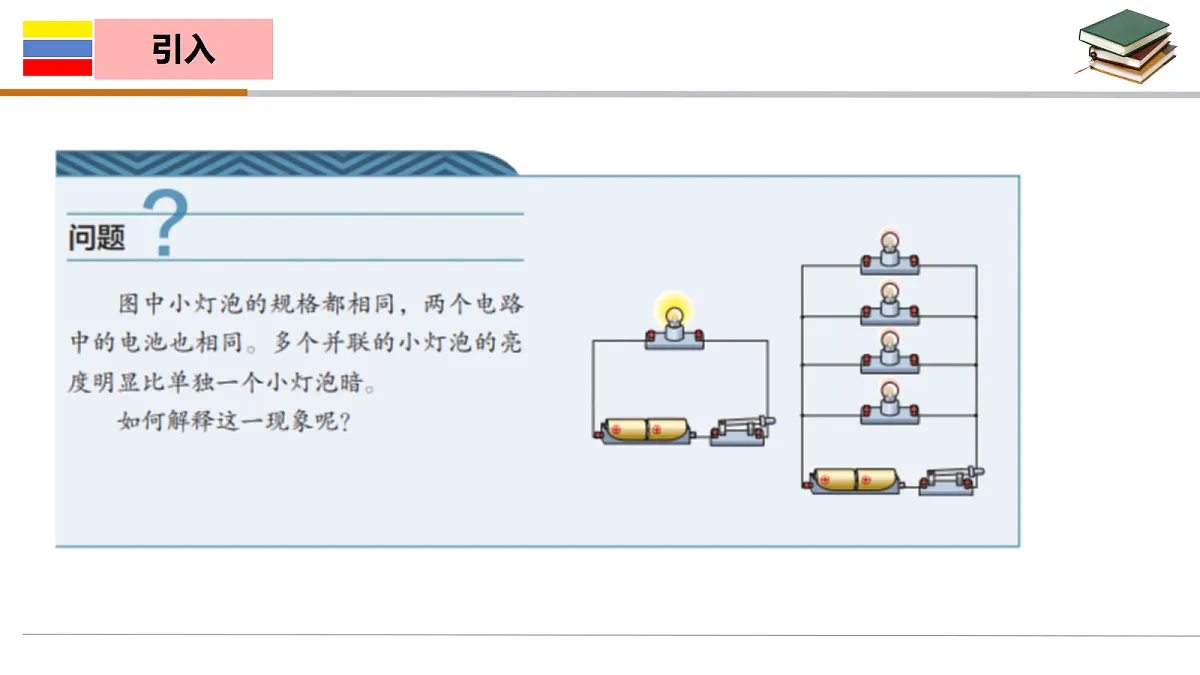

由导线将电源、用电器(也称为负载)、开关连接成电流通路，称为闭合回路

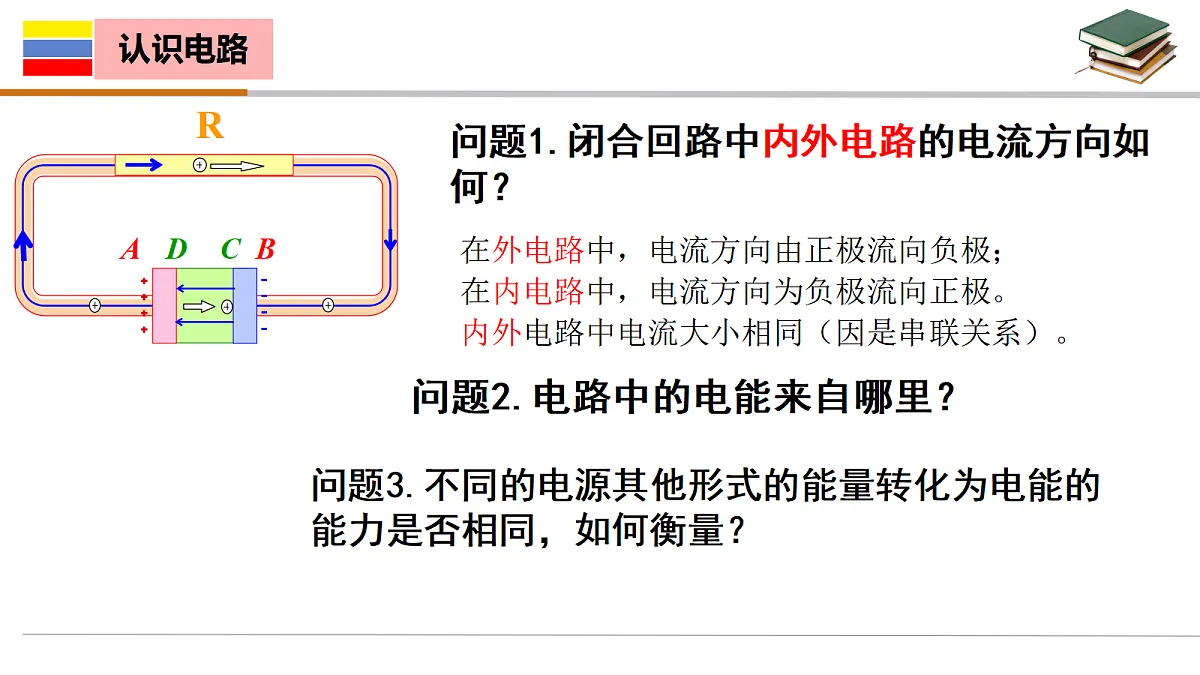

在外电路中，电流方向由正极流向负极；在内电路中，电流方向为负极流向正极。内外电路中电流大小相同（因是串联关系）。
问题1.闭合回路中内外电路的电流方向如何？
问题2.电路中的电能来自哪里？
问题3.不同的电源其他形式的能量转化为电能的能力是否相同，如何衡量？

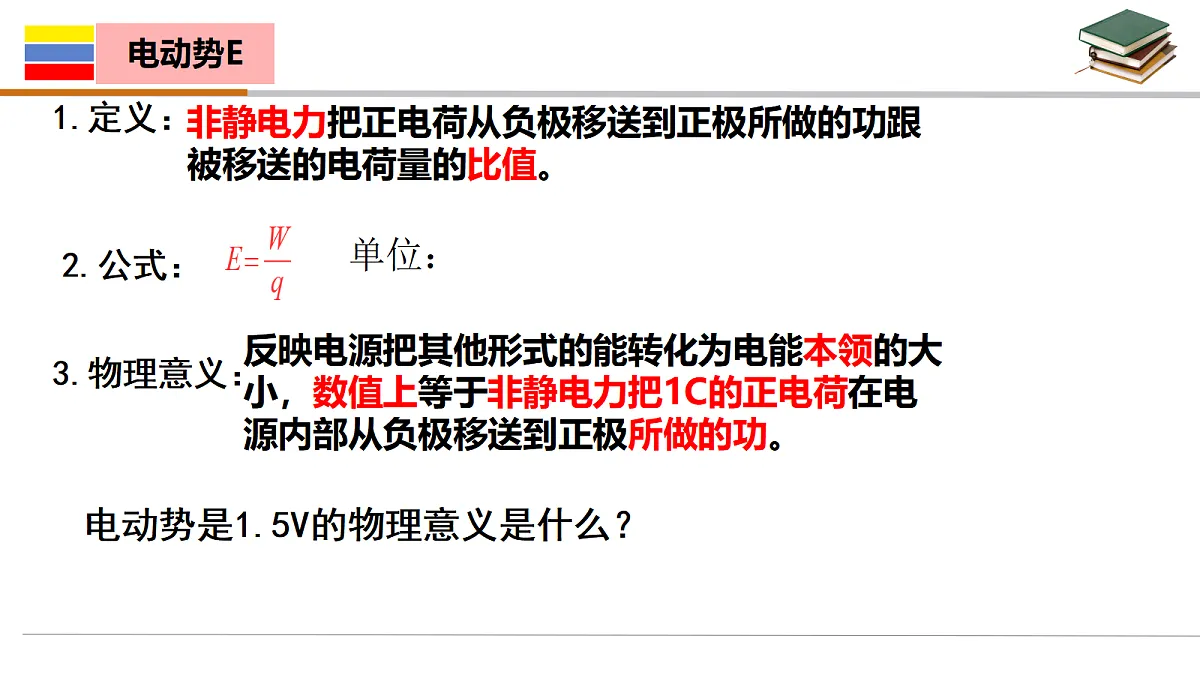

电动势是1.5V的物理意义是什么？
非静电力把正电荷从负极移送到正极所做的功跟被移送的电荷量的比值。
反映电源把其他形式的能转化为电能本领的大小，数值上等于非静电力把1C的正电荷在电源内部从负极移送到正极所做的功。

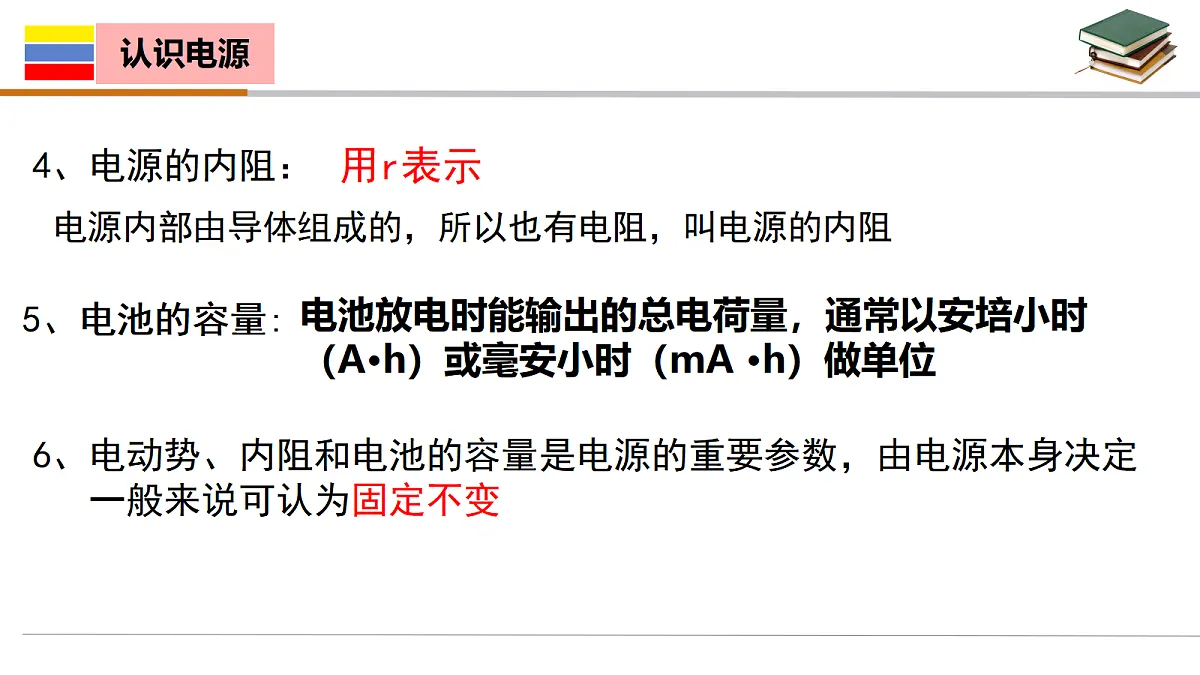

电源内部由导体组成的，所以也有电阻，叫电源的内阻
6、电动势、内阻和电池的容量是电源的重要参数，由电源本身决定 一般来说可认为固定不变
电池放电时能输出的总电荷量，通常以安培小时（A·h）或毫安小时（mA ·h）做单位
5、电池的容量:

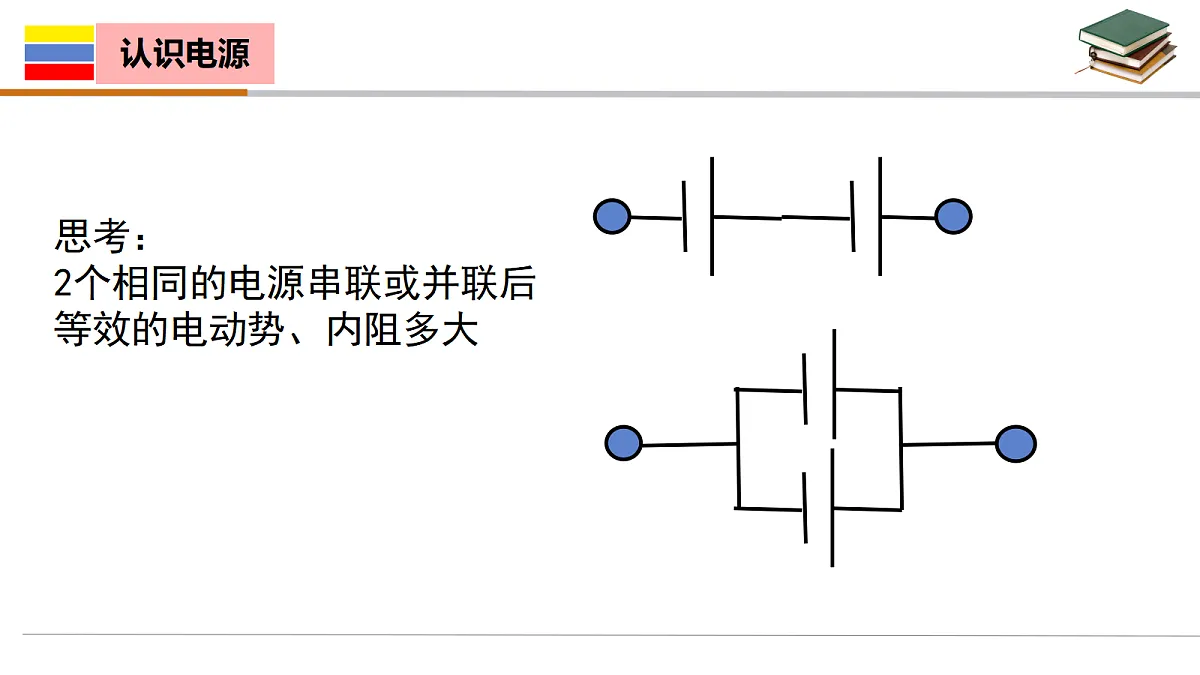

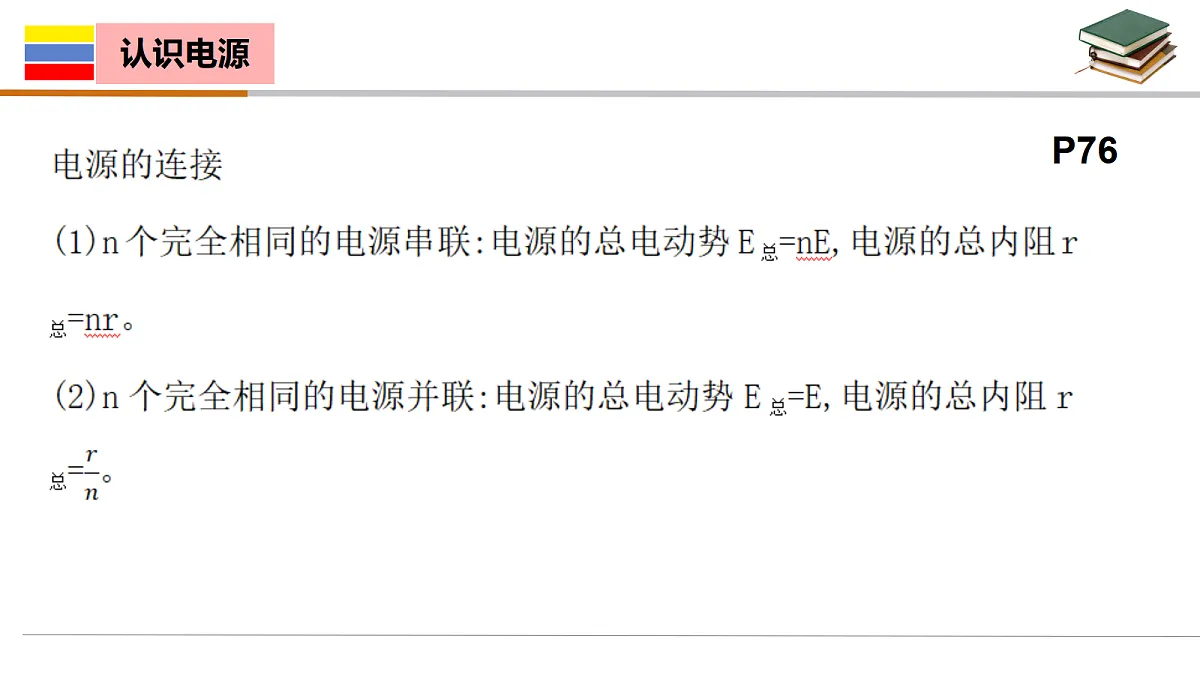

思考：2个相同的电源串联或并联后等效的电动势、内阻多大
【例题1】判断(1)电动势与电势差（电压）实质上是一样的。(　　)(2)电源的电动势由电源自身决定。(　　)(3)电源电动势越大，非静电力做功的本领越强。(　　)(4)电动势E＝W/q与U＝W/q及电场强度E＝F/q等均采用比值定义法。(　　)(5)1号与5号、7号干电池的体积不同，但它们将其他能转化为电能的本领相同。(　　)
问题4.内外电路的功与能如何转化？
内外电路中功和能量转化
t时间内内阻上产生的电热：
（两式适用于一切电路）
1.闭合电路中的几个关系式
2.特别提醒(1)当外电路断开时,R→∞,U内=0,U外=E,此为直接测量电源电动势的依据。(2)当外电路短路时,R=0,I=E/r(称为短路电流),U外=0,由于r很小,电路中电流较大,为防止将电源、电路烧坏或引发火灾事故,一般不允许这种情况发生。(3)外电路含有非纯电阻元件(如电动机、电解槽等)时,不能直接用欧姆定律解决电流问题,可以根据串、并联电路特点或能量守恒定律列式计算。
[例2] 如图所示的电路中,当S闭合时,电压表和电流表(均为理想电表)的示数各为1.6 V和 0.4 A。当S断开时,它们的示数各改变0.1 V和 0.1 A,求电源的电动势和内电阻。
