人教版 (2019)必修 第三册闭合电路的欧姆定律教学课件ppt

这是一份人教版 (2019)必修 第三册闭合电路的欧姆定律教学课件ppt，共22页。PPT课件主要包含了EU+Ir，实验原理UE-Ir等内容，欢迎下载使用。
电路中电源的作用是什么？

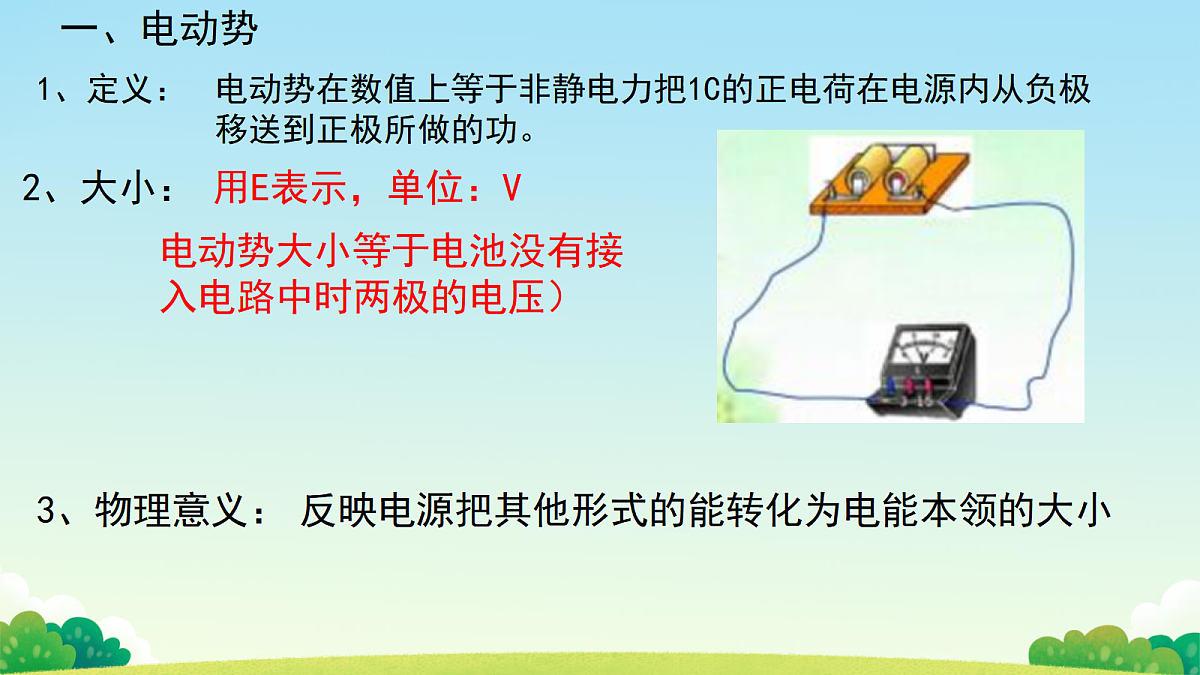

电动势在数值上等于非静电力把1C的正电荷在电源内从负极移送到正极所做的功。
电动势大小等于电池没有接入电路中时两极的电压）
反映电源把其他形式的能转化为电能本领的大小

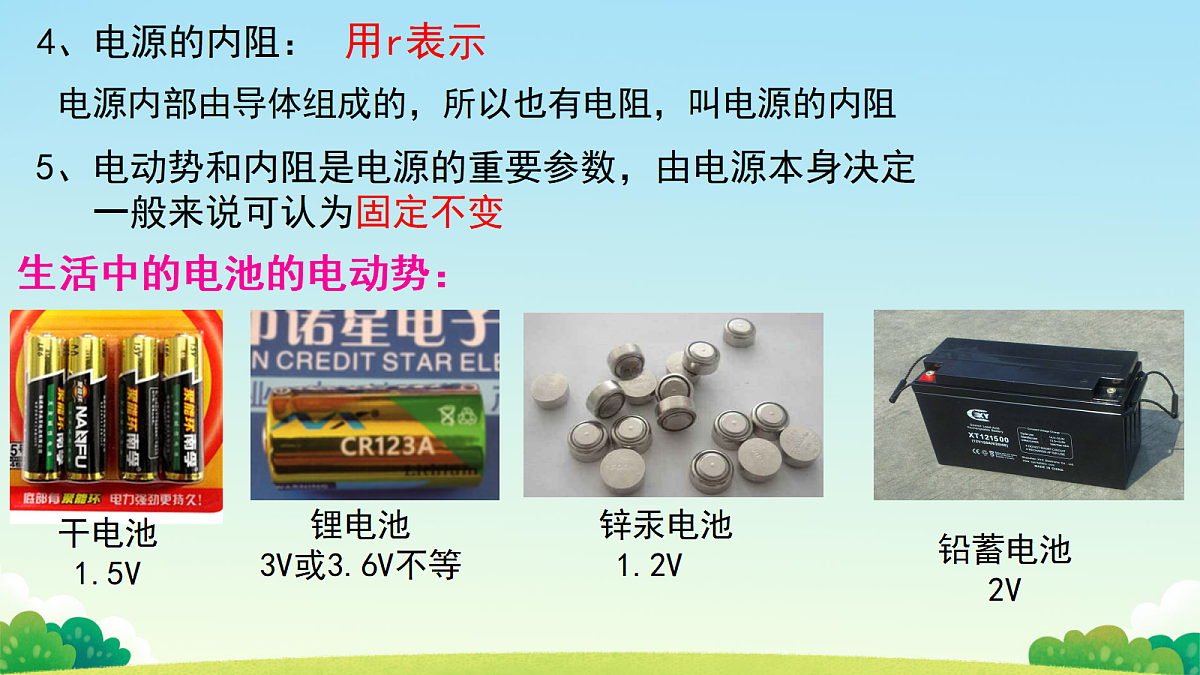

电源内部由导体组成的，所以也有电阻，叫电源的内阻
5、电动势和内阻是电源的重要参数，由电源本身决定 一般来说可认为固定不变

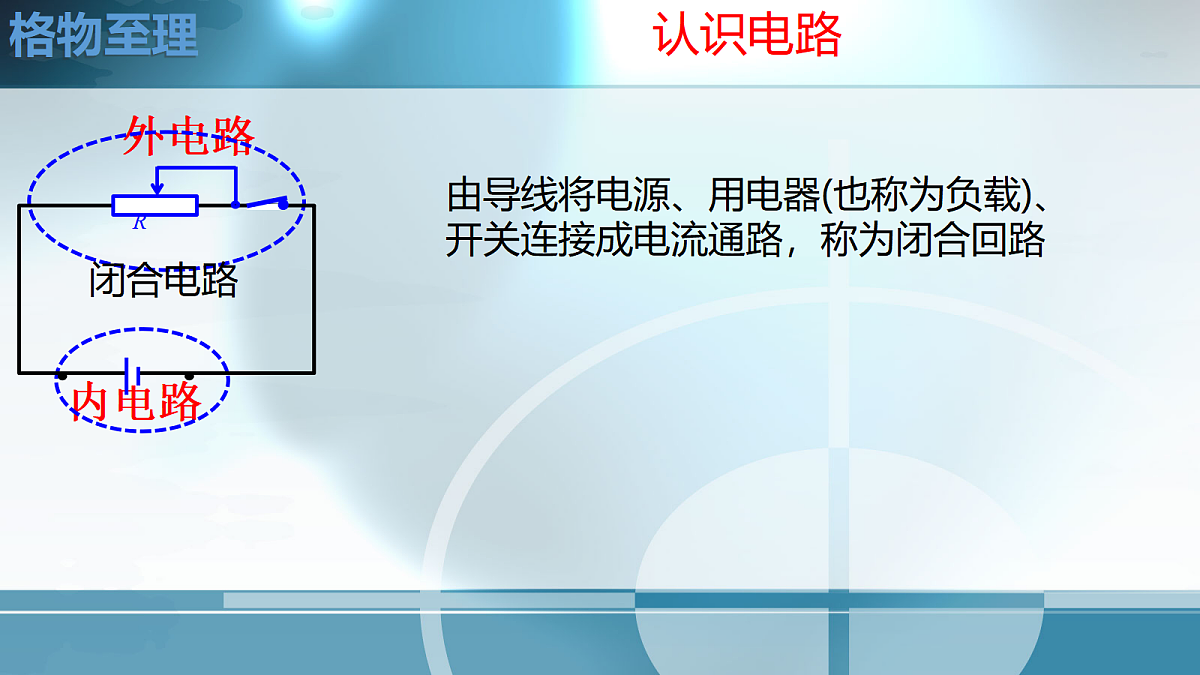

由导线将电源、用电器(也称为负载)、开关连接成电流通路，称为闭合回路

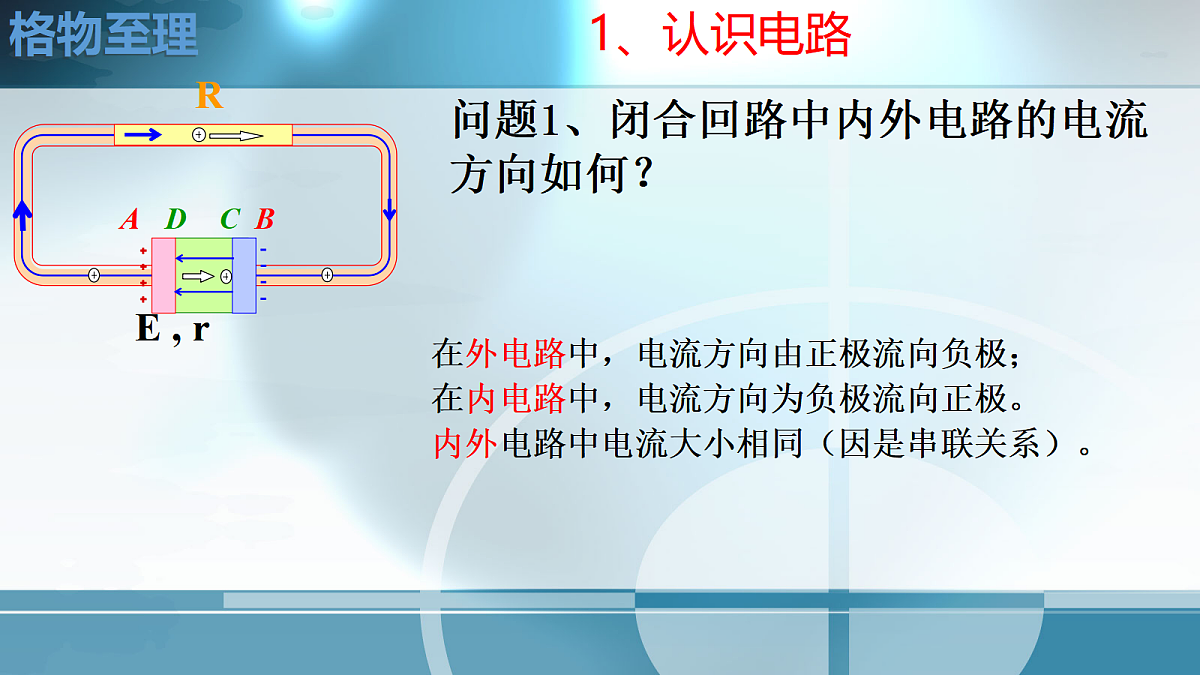

在外电路中，电流方向由正极流向负极；在内电路中，电流方向为负极流向正极。内外电路中电流大小相同（因是串联关系）。
问题1、闭合回路中内外电路的电流方向如何？

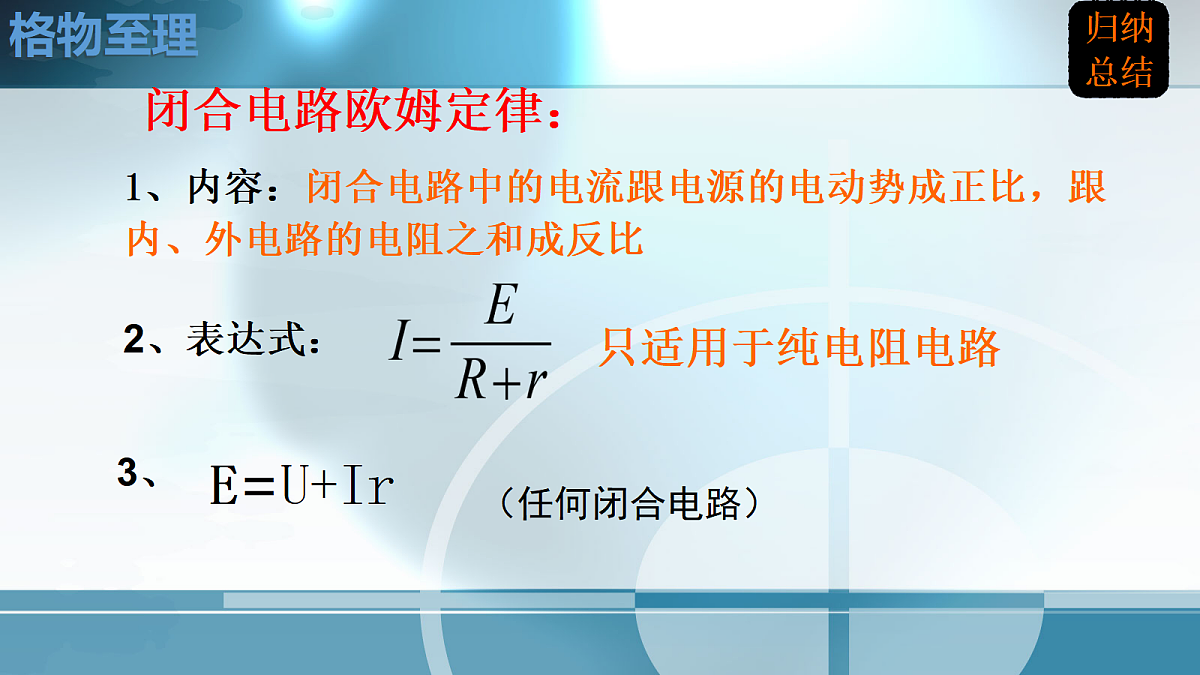

1、内容：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比
例题： 如图，Ｒ1=14Ω,Ｒ2=9Ω,当开关处于位置1时,理想电流表读数I1=0.2A；当开关处于位置2时,电流表读数I2=0.3A求电源的电动势E和内电阻r。
解得：E = 3V r = 1Ω
解：当接1时，由闭合回路欧姆定律有 E=I1(R1+r) 同理 接2时有 E=I2(R2+r)
2、路端电压与电流的关系：
（1）U-I图像如图，斜向下直线
（2）纵轴截距为电源电动势E 横轴截距为外电路短路时的电流I短
(3)直线斜率的绝对值等于电源的内阻r
2、电路动态分析的方法
“串反”是指某一电阻增大(或减小)时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小(或增大)．“并同”是指某一电阻增大(或减小)时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大(或减小)．
在如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器。当R2的滑动触点在a端时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U。现将R2的滑动触点向b端移动，则三个电表示数的变化情况是（　　　）A．I1增大，I2 不变，U增大　　　　　　　B．I1减小，I2 增大，U减小　　　　　　　　　　　C．I1增大，I2 增大，U增大D．I1减小，I2 不变，U减小
4.P出与R的关系（纯电阻电路）
P出
