人教版 (2019)必修 第三册闭合电路的欧姆定律教学课件ppt

这是一份人教版 (2019)必修 第三册闭合电路的欧姆定律教学课件ppt，共22页。PPT课件主要包含了学好物理低碳有你，电动自行车简化电路，课堂练习等内容，欢迎下载使用。
2020年1月7日民警为某团外卖小哥安装我省首批电动自行车牌照

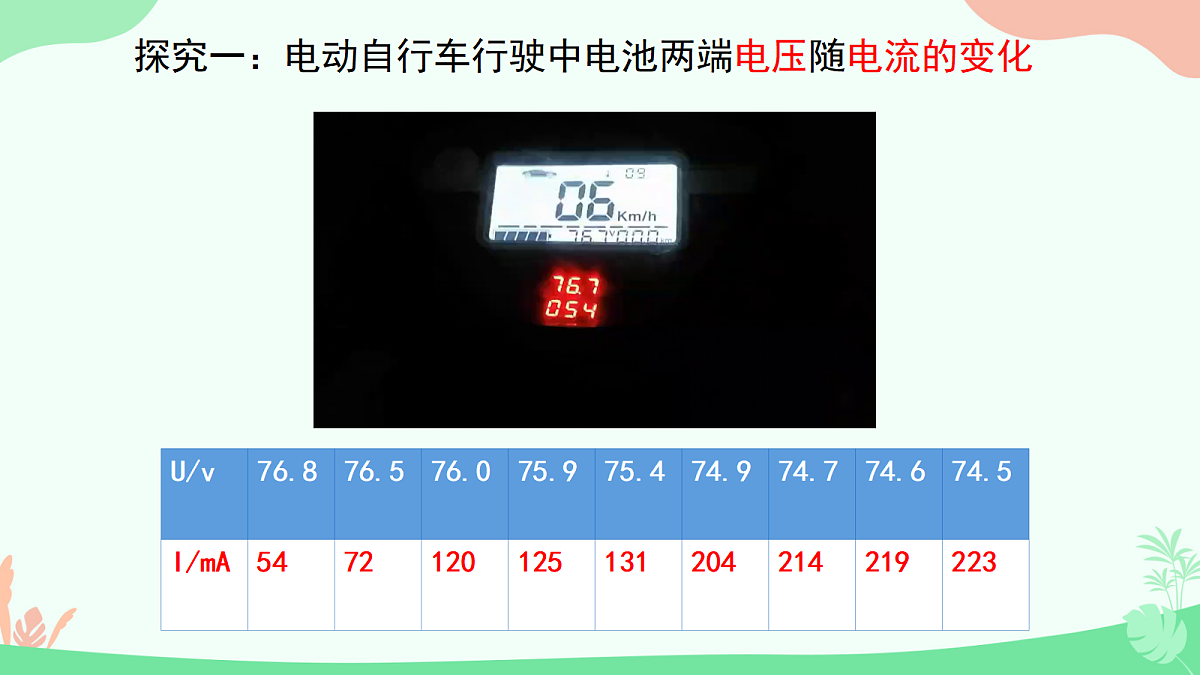

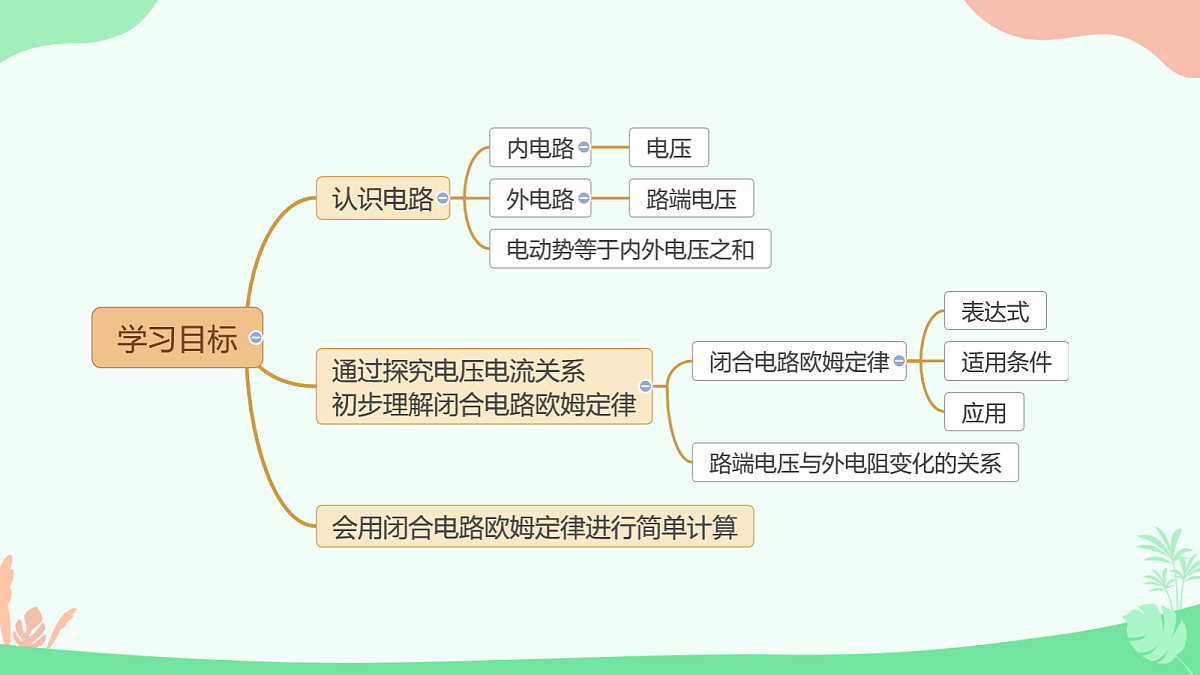

探究一：电动自行车行驶中电池两端电压随电流的变化

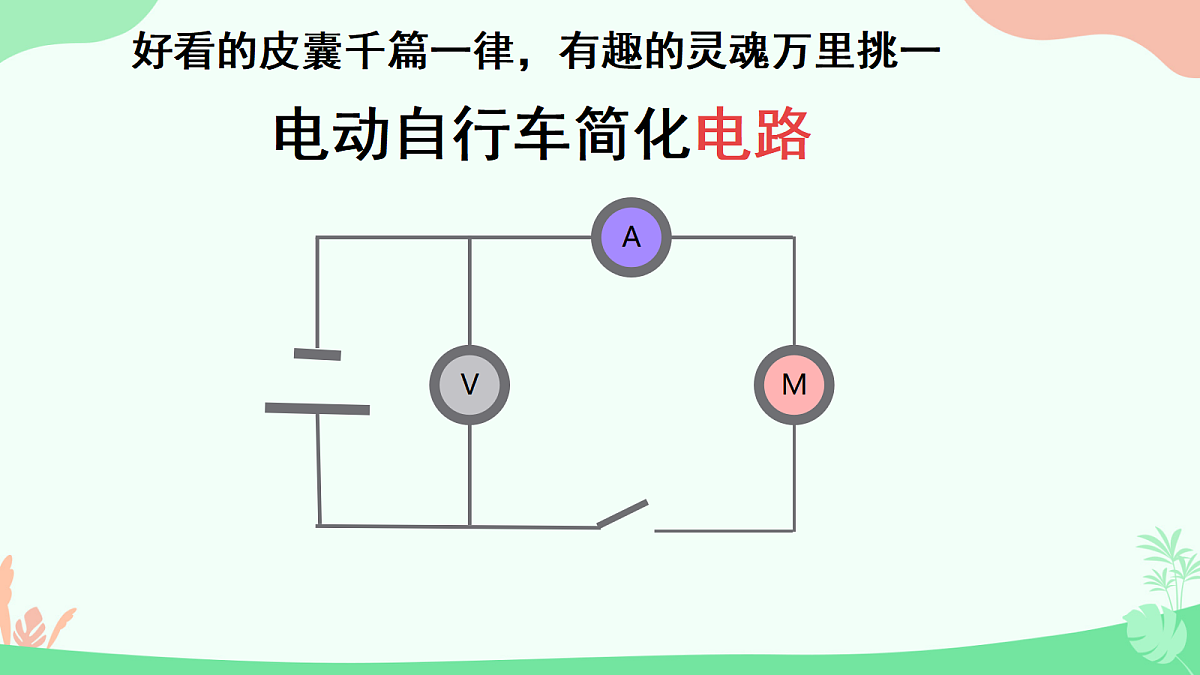

好看的皮囊千篇一律，有趣的灵魂万里挑一
探究二：闭合电路中的电流和电势
闭合回路中内、外电路电流

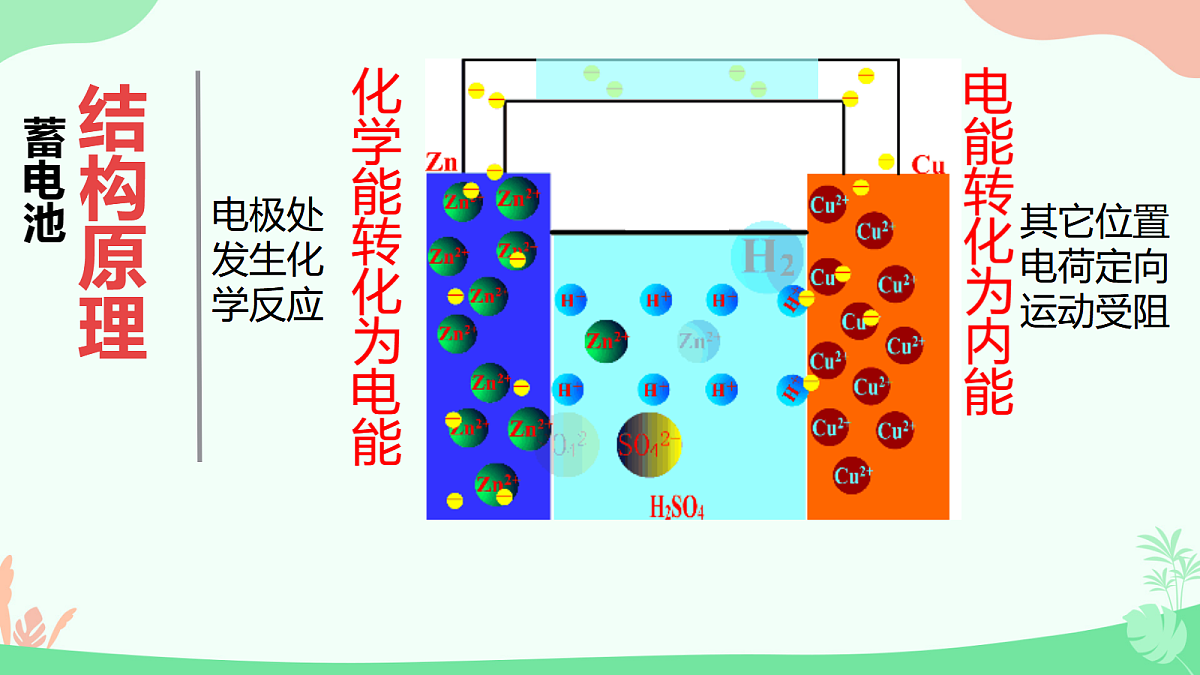

找能量闭合回路中内外电路能量转化
找高低闭合回路中内外电路电势
探究三、闭合电路能量的转化和守恒
1.若电路为纯电阻电路，在t时间内，外电路中电流产热为？
2.相同时间内，外电路中电流产热为？
3.相同时间内，电源内部非静电力做功为？
EIt=I2Rt+I2rt
闭合电路欧姆定律表达式一
（一）闭合电路欧姆定律
1.内容：闭合电路的电流跟电源电动势成正比，跟内、外电路的电阻之和成反比。
（2）E=IR+Ir=I(R+r)
3.适用条件：纯电阻电路
如图，Ｒ1=14Ω,Ｒ2=9Ω,当开关处于位置1时,理想电流表读数I1=0.2A；当开关处于位置2时,电流表读数I2=0.3A求电源的电动势E和内电阻r。
解得：E = 3V r = 1Ω
解：当接1时，由闭合回路欧姆定律有 E=I1R1+I1r 同理 接2时有 E=I2R2+I2r
如图，Ｒ0=10Ω,当滑片处于滑动变阻器右端时,理想电流表读数I=0.1A，理想电压表读数U=1V，电源内电阻r=5Ω，求电源的电动势E。
解：由部分电路欧姆定律可知
又由闭合电路欧姆定律可知E=IR+Ir
电动势等于内外电路电势降落之和
如图为电动自行车电池电路简图,设理想电流表读数I=0.2A,电源的电动势E=48V,电源内电阻r=10Ω,求理想电压表读数U。
即，U=E-U内=E-Ir
又由闭合电路欧姆定律可知E=U+Ir
在闭合电路中,电源的电动势等于内外电路的电动势降落之和。
探究五、路端电压U与负载的关系
1.断路时，外电阻为∞，电流I=0，由U=E-Ir可知，路端电压U=E
2.短路时，外电阻R=0，路端电压U=0，由 可知，
3.路端电压U与负载R的关系:
（二）路端电压U与负载R的关系
如图为电动自行车电池电路简图,设加速过程中滑动变阻器滑片向下滑动，试分析电路中的电流、电压的变化情况.

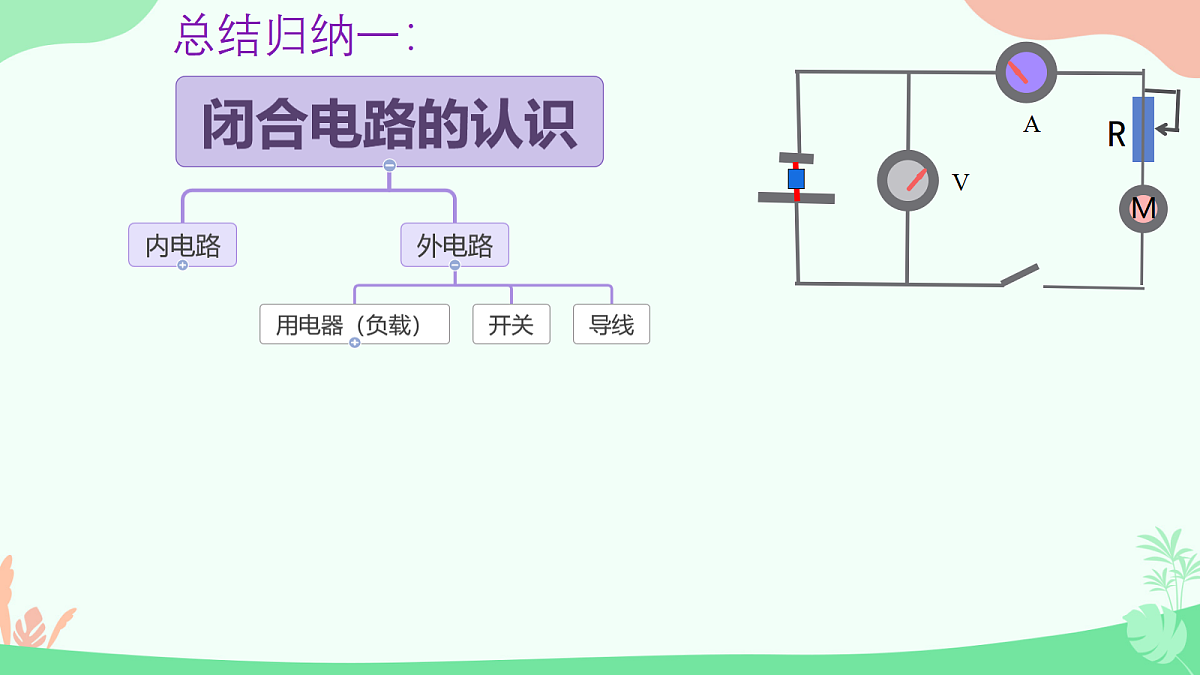

外电路——外电阻或负载——外电压或路端电压
内电路——内电阻——内电压
内容：闭合电路的电流跟电源电动势成正比，跟内、外电路的电阻之和成反比。
二、闭合电路路端电压与负载的关系
1.研究性学习假如你是青海比亚迪锂电池有限公司新能源汽车电池生产厂的工程师，你在设计汽车动力电池时可以有哪些优化组合方式？电池性能提升可以从哪些方面来提高？2.针对性练习课本P63问题与练习第1题、第2题、第4题。3.小组作业：思考与讨论完成课本P62的思考与讨论，根据 U=E-Ir做出U-I图像，并讨论问题（1）、（2）、（3）、（4）。4.科学探究请同学们利用课间时间每个人动手做至少一遍仿真实验。
