高中物理人教版 (2019)必修 第三册实验：电池电动势和内阻的测量教学ppt课件

这是一份高中物理人教版 (2019)必修 第三册实验：电池电动势和内阻的测量教学ppt课件，共19页。PPT课件主要包含了实验思路，物理量的测量，数据分析，注意事项，分组实验开始，电流表的外接法，电流表的内接法，电流表的外接，电流表的内接等内容，欢迎下载使用。

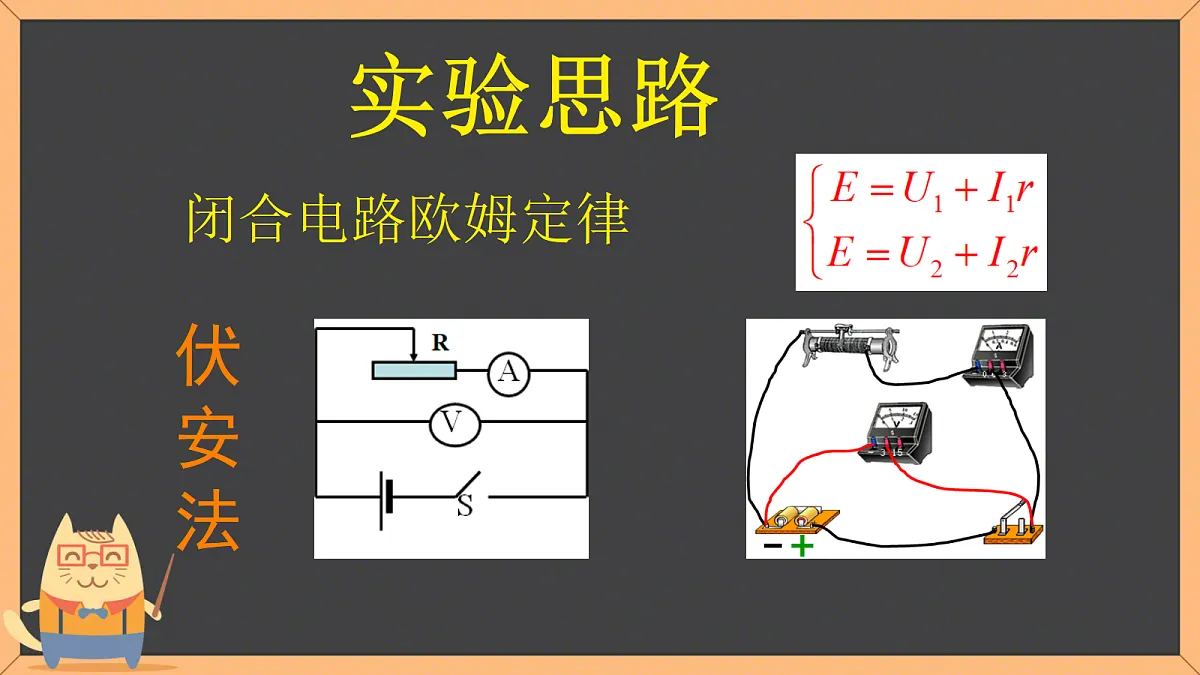

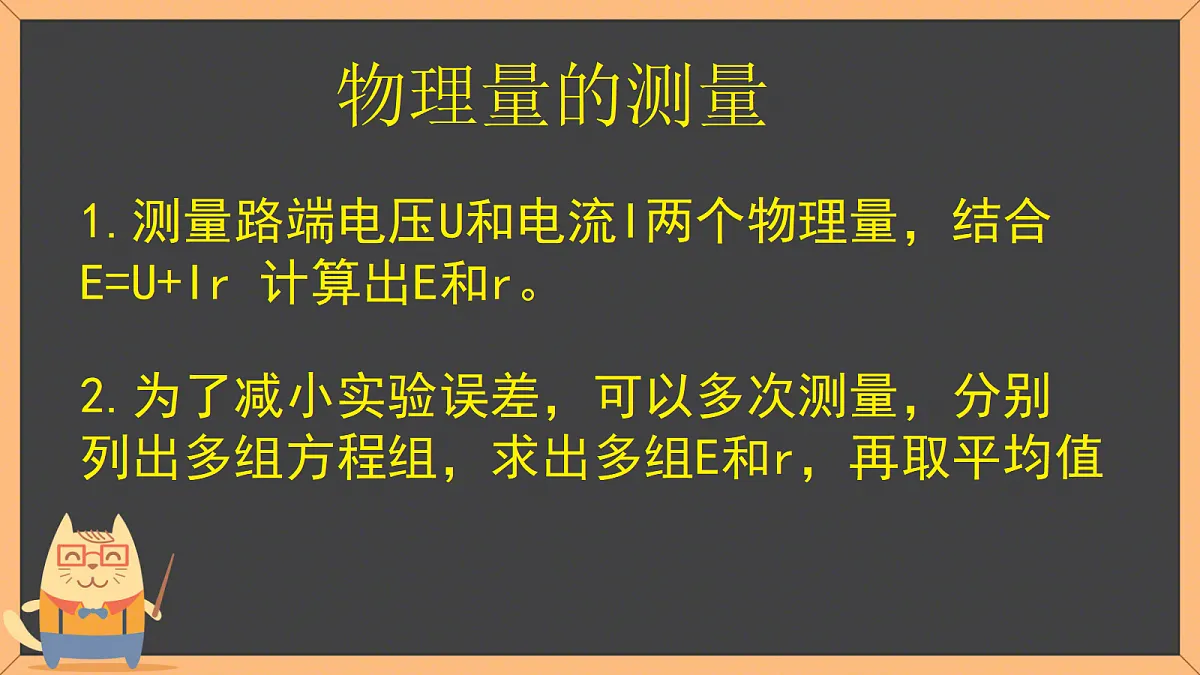

1.测量路端电压U和电流I两个物理量，结合E=U+Ir 计算出E和r。
2.为了减小实验误差，可以多次测量，分别列出多组方程组，求出多组E和r，再取平均值

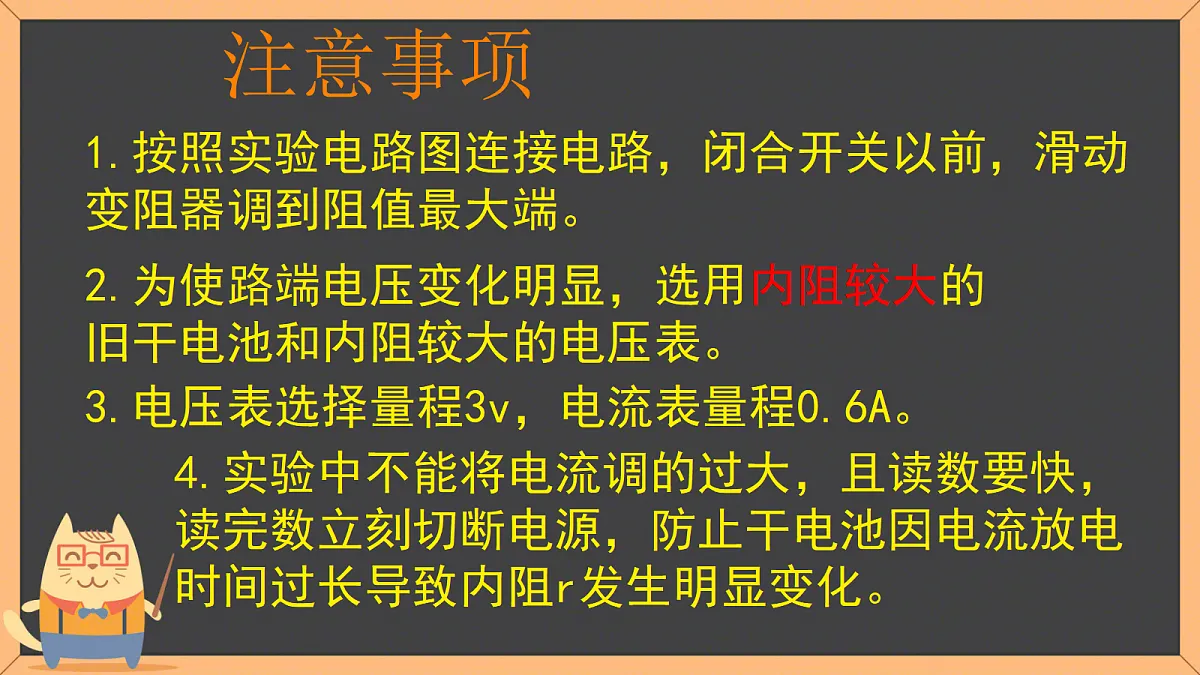

1.按照实验电路图连接电路，闭合开关以前，滑动变阻器调到阻值最大端。
2.为使路端电压变化明显，选用内阻较大的旧干电池和内阻较大的电压表。
3.电压表选择量程3v，电流表量程0.6A。
4.实验中不能将电流调的过大，且读数要快，读完数立刻切断电源，防止干电池因电流放电时间过长导致内阻r发生明显变化。
误差原因：电压表的分流
误差原因：电流表的分压
若实验室电压表或者电流表只有一个，该如何设计电路
