2026年江苏省无锡市中考物理二轮突破-实验专题提分训练（含答案）

这是一份2026年江苏省无锡市中考物理二轮突破-实验专题提分训练（含答案），共14页。试卷主要包含了，长度为40cm的导线若干，、白板；，探究平面镜成像的特点，器材有等内容，欢迎下载使用。

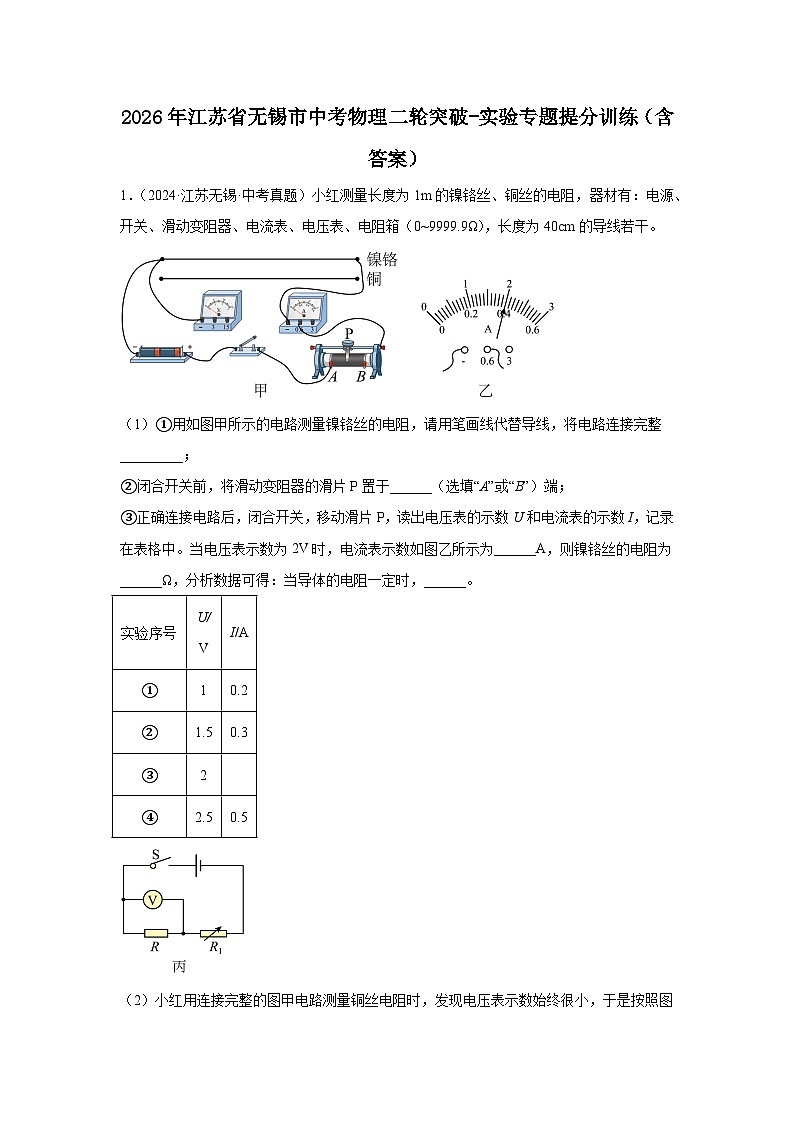

（1）①用如图甲所示的电路测量镍铬丝的电阻，请用笔画线代替导线，将电路连接完整_________；
②闭合开关前，将滑动变阻器的滑片P置于______（选填“A”或“B”）端；
③正确连接电路后，闭合开关，移动滑片P，读出电压表的示数U和电流表的示数I，记录在表格中。当电压表示数为2V时，电流表示数如图乙所示为______A，则镍铬丝的电阻为______Ω，分析数据可得：当导体的电阻一定时，______。

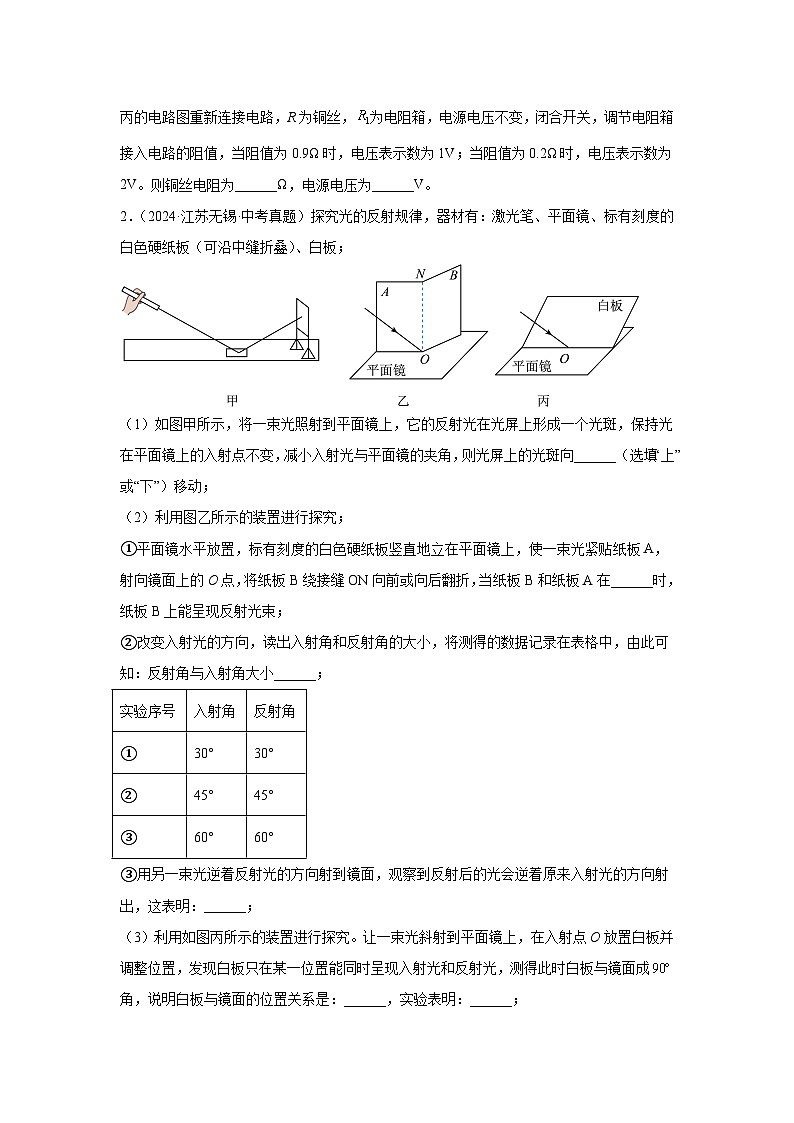

（2）小红用连接完整的图甲电路测量铜丝电阻时，发现电压表示数始终很小，于是按照图丙的电路图重新连接电路，R为铜丝，为电阻箱，电源电压不变，闭合开关，调节电阻箱接入电路的阻值，当阻值为0.9Ω时，电压表示数为1V；当阻值为0.2Ω时，电压表示数为2V。则铜丝电阻为______Ω，电源电压为______V。
2．（2024·江苏无锡·中考真题）探究光的反射规律，器材有：激光笔、平面镜、标有刻度的白色硬纸板（可沿中缝折叠）、白板；
（1）如图甲所示，将一束光照射到平面镜上，它的反射光在光屏上形成一个光斑，保持光在平面镜上的入射点不变，减小入射光与平面镜的夹角，则光屏上的光斑向______（选填“上”或“下”）移动；
（2）利用图乙所示的装置进行探究；
①平面镜水平放置，标有刻度的白色硬纸板竖直地立在平面镜上，使一束光紧贴纸板A，射向镜面上的O点，将纸板B绕接缝ON向前或向后翻折，当纸板B和纸板A在______时，纸板B上能呈现反射光束；
②改变入射光的方向，读出入射角和反射角的大小，将测得的数据记录在表格中，由此可知：反射角与入射角大小______；
③用另一束光逆着反射光的方向射到镜面，观察到反射后的光会逆着原来入射光的方向射出，这表明：______；
（3）利用如图丙所示的装置进行探究。让一束光斜射到平面镜上，在入射点O放置白板并调整位置，发现白板只在某一位置能同时呈现入射光和反射光，测得此时白板与镜面成角，说明白板与镜面的位置关系是：______，实验表明：______；

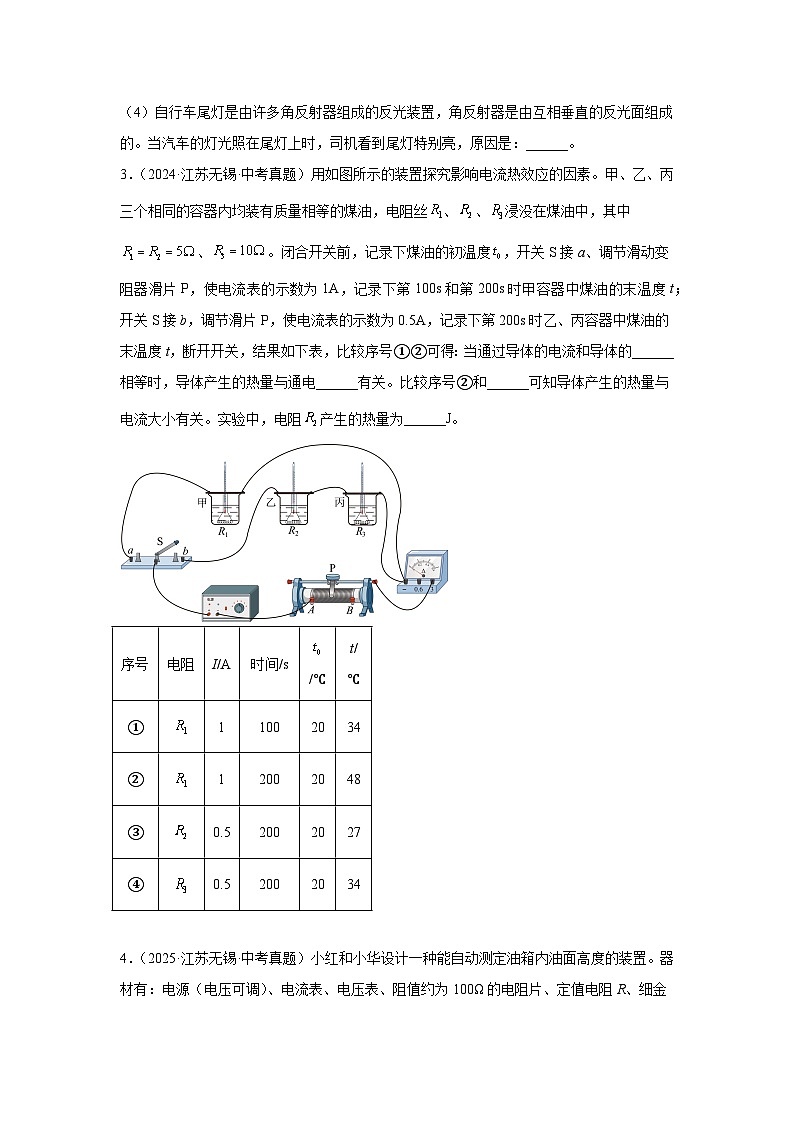

（4）自行车尾灯是由许多角反射器组成的反光装置，角反射器是由互相垂直的反光面组成的。当汽车的灯光照在尾灯上时，司机看到尾灯特别亮，原因是：______。
3．（2024·江苏无锡·中考真题）用如图所示的装置探究影响电流热效应的因素。甲、乙、丙三个相同的容器内均装有质量相等的煤油，电阻丝、、浸没在煤油中，其中、。闭合开关前，记录下煤油的初温度，开关S接a、调节滑动变阻器滑片P，使电流表的示数为1A，记录下第100s和第200s时甲容器中煤油的末温度t；开关S接b，调节滑片P，使电流表的示数为0.5A，记录下第200s时乙、丙容器中煤油的末温度t，断开开关，结果如下表，比较序号①②可得：当通过导体的电流和导体的______相等时，导体产生的热量与通电______有关。比较序号②和______可知导体产生的热量与电流大小有关。实验中，电阻产生的热量为______J。
4．（2025·江苏无锡·中考真题）小红和小华设计一种能自动测定油箱内油面高度的装置。器材有：电源（电压可调）、电流表、电压表、阻值约为100Ω的电阻片、定值电阻R、细金属杆OABC、浮子（体积为20cm3）、开关、导线、油箱、汽油、汽油为绝缘体。（，g取10N/kg）
(1)她们首先要从电阻片上截取一段阻值为40Ω的电阻，为此连接了如图甲所示的电路。将鳄鱼夹置于电阻片的B端，闭合开关S，电压表示数如图乙所示为___________V。向A端缓慢移动鳄鱼夹，观察电流表示数，当示数为___________A时，标记鳄鱼夹的位置，则该位置到A端的阻值即为40Ω。
(2)她们重新调节了电源电压，连接了如图丙所示的装置，电阻R′=40Ω；它与金属杆OA接触良好（摩擦不计）、金属杆OABC可以绕固定点O自由转动，其重心在OC连线上。浮子可以绕CD轴自由转动。
①在油箱内倒入汽油，当浮子处于图丙所示的位置时，浮子浮在汽油中静止，恰好一半体积浸入汽油，此时浮子所受浮力大小为___________N，继续倒油，油面上升，浮子再次静止时，浸在汽油中的体积___________（选填“变大”“变小”或“不变”）。
②为了在电流表的刻度盘上标出油箱内油面高度，闭合开关S，当OA处于M端的位置，在电流表的刻度盘上标定此时油面高度为0cm，此时电流表示数为0.12A。继续向油箱内倒入汽油，记录油面高度h和对应的电流表示数I，当OA处于N端的位置时，电流表示数为0.6A，数据记录在下表中，则该装置中电源电压为___________V，电阻R阻值为___________Ω；当电流表示数为0.5A时，油面高度为___________cm。
5．（2025·江苏无锡·中考真题）小明和小红利用托盘天平、量筒、量杯（最大测量值500mL，分度值50mL）、水等器材测量茶杯的密度，步骤如下：
(1)将天平放在水平台面上，将游码移至标尺的___________，若此时指针偏向分度盘中央刻度线左侧，应将平衡螺母向___________调节，使指针对准分度盘中央的刻度线；
(2)天平调好后，将茶杯放在左盘，在右盘中加减砝码，并调节游码使天平再次水平平衡，砝码和游码的位置如图甲所示，则茶杯质量为___________g；
(3)在测量茶杯体积时，发现无法将茶杯放入量筒。
①小明在量杯中加入350mL的水，将茶杯轻轻放入水中，在水面位置处做标记，如图乙所示。取出茶杯，用装有50mL水的量筒往量杯中缓慢加水，直到水面达到标记处，此时量筒内剩余水的体积为17mL，则小明测出的茶杯体积为___________cm3。小红发现取出的茶杯沾了水，则小明计算出的茶杯密度值与实际值相比___________（选填“偏大”“偏小”或“不变”）；
②小红重新在量杯中加入350mL的水，将茶杯沉入水底，用装有45mL水的量筒往量杯中缓慢加水，直至水面与量杯上的400mL刻度线对齐为止（如图丙所示），此时量筒中剩余水的体积如图丁所示。小红测出的茶杯体积为___________cm3，密度为___________g/cm3。
6．（2025·江苏无锡·中考真题）探究平面镜成像的特点，器材有：茶色薄玻璃板，白纸，三个相同的火炬形棋子，刻度尺，黑色水笔，白卡片。
(1)将白纸平铺在水平桌面上，用水笔在白纸上画出两条相互垂直的细直线MN和PQ，交于O点。如图甲所示，将茶色玻璃板的底部贴住MN放置，透过玻璃板，观察到OP在平面镜中所成的像OP′在OQ的正上方，此时需要______，直至观察到______，表明玻璃板与白纸面垂直，固定好玻璃板；
(2)在直线OP上放置棋子A，在玻璃板后方放置白卡片并移动，发现不能在白卡片上观察到棋子的像，表明平面镜所成的像是______像，换用另一个相同的棋子B，在玻璃板后移动，直至它与棋子A在平面镜中所成的像完全重合，表明平面镜所成的像和物大小______；
(3)经观察，A的像在直线OQ上，为了确定像的位置，如图乙所示，将棋子B、C放置在白纸上，移动棋子B、C，使棋子C遮挡住棋子A的像和棋子B，在白纸上标记B、C的位置，连接CB，______，该点即为棋子A的像A′的位置。用刻度尺测出A到平面镜的距离为9.20cm，将刻度尺的“0”刻度线与MN对齐，测出像A′到平面镜的距离，如图丙所示，像距为______cm。多次改变棋子A的位置，重复以上操作，将测得的数据记录在表中，分析数据可知：______。
7．（2024·江苏无锡·中考真题）制作简易的密度计，器材有：长度为20cm的吸管一根，铁屑、石蜡、小瓶、记号笔、刻度尺、天平。（g取10N/kg）
（1）如图甲所示，用刻度尺和记号笔在吸管上标出长度刻度，用石蜡将标0cm的一端封闭，添加铁屑至管内，使其总质量为10g，能竖直漂浮在液体中；
①当将它放入密度为的水中时，浸入的深度为H。若放入密度为的酒精中，密度计所受的浮力大小为______N，浸入的深度为______H；
②将它放入密度为的不同液体中，浸入的深度h与液体密度之间的关系应符合图乙中______（选填“a”“b”或“c”）；
③为使该简易密度计测量水和酒精的密度时，两条刻度线间的距离大一些，利用现有器材，合理的做法是：______。
（2）如图丙所示，在吸管下方安装一个小瓶，将铁屑装入瓶中，制成另一支简易密度计，使其总质量为30g，放入液体后能竖直漂浮，小瓶完全浸没。放入水中，在密度计上标记出水面位置M，密度计排开水的体积为______。从水中取出擦干后，放入待测盐水中，M比液面高2cm。取出密度计擦干，倒出部分铁屑，使其总质量为27g，再放入水中，液面距离M为3cm。则吸管的横截面积为______，盐水的密度为______（保留2位小数）。
实验序号
U/V
I/A
①
1
0.2
②
1.5
0.3
③
2
④
2.5
0.5
实验序号
入射角
反射角
①
30°
30°
②
45°
45°
③
60°
60°
序号
电阻
I/A
时间/s
/℃
t/℃
①
1
100
20
34
②
1
200
20
48
③
0.5
200
20
27
④
0.5
200
20
34
油面高度h/cm
0
2.5
5
7.5
10
电流表示数I/A
0.12
0.15
0.2
0.3
0.6
实验序号
①
②
③
物到平面镜的距离/cm
9.20
5.10
12.40
像到平面镜的距离/cm
▲
5.10
12.40
《2026年江苏省无锡市中考物理二轮突破-实验专题提分训练（含答案）》参考答案
1． B 0.4 5 见解析 0.5 2.8
【详解】（1）①[1]电源由两节干电池组成，电源电压是3V，电压表选择0~3V的量程，电压表和镍铬丝并联，镍铬丝长为1m，导线长为40cm，两根导线总长小于1m，结合图甲可知，电压表的3V接线柱上的导线的另一端应接在电流表的负接线柱上，如图所示：
②[2]为了保护电路，闭合开关前，将滑动变阻器的滑片P置于阻值最大处，即B端。
③[3][4]由图乙可知，电流表的量程是0~0.6A，分度值是0.02A，电流表的示数是0.4A，镍铬丝的电阻为
[5]由表中数据可知，电压增大几倍，对应的电流也增大几倍，可以得到当导体的电阻一定时，电流和电压成正比。
（2）[6]当阻值为0.9Ω时，电压表示数为1V，由欧姆定律得到
①
当阻值为0.2Ω时，电压表示数为2V，由欧姆定律得到
②
由①和②得到
R=0.5Ω，U=2.8V
2． 下 同一平面 相等 反射光路是可逆的 垂直 光的反射定律中，入射光线、反射光线、法线三线在同一个平面内 见解析
【详解】（1）[1]保持光在平面镜上的入射点不变，减小入射光与平面镜的夹角，入射光线偏离法线，反射光线也偏离法线，故光斑向下移动。
（2）①[2]将纸板B绕接缝ON向前或向后翻折，发现当纸板B和纸板A在同一平面内时，B板上才能够呈现出反射光线，说明光的反射定律中，入射光线和反射光线、法线三条光线在同一平面内。
②[3]分析表格中的数据发现，反射角等于入射角。
③[4]用另一束光逆着反射光的方向射到镜面，观察到反射后的光会逆着原来入射光的方向射出，沿着原来的路径返回，故说明光路是可逆的。
（3）[5][6]白板与镜面成角，说明白板与镜面的位置关系是垂直；若白板与平面镜不垂直，则法线不在该白板上，入射光线、反射光线、法线也不会在这个平面镜内，故看不到反射光线、入射光线，说明光的反射定律中，入射光线、反射光线、法线三线在同一个平面内。
（4）[7]由于角反射器是由互相垂直的反光面组成的，当汽车的灯光照在尾灯上时，经过两次反射后，光线将平行于入射光线，反射进入司机眼中，司机看到尾灯特别亮。
3． 电阻 时间 ③ 250
【详解】[1][2]比较序号①②，电阻和导体中的电流不变，通电时间越长，升高的温度越高，可以得到当通过导体的电流和导体的电阻相等时，导体产生的热量与通电时间有关。
[3]探究导体产生的热量与电流大小的关系，保持电阻和通电时间相同，改变电流大小，R1和R2的阻值相等，所以比较序号②和③得到导体产生的热量与电流大小有关。
[4]开关S接b，R2和R3串联，电路中的电流是0.5A，通电时间是200s，电阻产生的热量为
Q=I2R2t=(0.5A)2×5Ω×200s=250J
4．(1) 12 0.3
(2) 0.075 不变 6 10 9.5
【详解】（1）[1]由图可知，电压表量程为0~15V，分度值为0.5V，电压表示数为12V。
[2]电阻两端的电压为12V，当连入电路中的电阻为时，电路中的电流为
（2）[1]浮子体积为20cm3，浮子浮在汽油中静止，恰好一半体积浸入汽油，排开液体的体积为10cm3，此时浮子所受浮力大小为
[2]继续倒油，油面上升，浮子再次静止时，仍是漂浮，浮力等于重力，因重力不变，所以浮力不变，则浸入汽油中的体积不变。
[3][4]闭合开关S，当OA处于M端的位置，R与串联，在电流表的刻度盘上标定此时油面高度为0cm，此时电流表示数为0.12A，根据串联电路的特点和欧姆定律知，电源电压为
当OA处于N端的位置时，只有R连入电路，电流表示数为0.6A，电源电压为
解得，
[5]当电流表示数为0.5A时，根据串联电路的特点和欧姆定律知
解得
根据表中数据，当h=2.5cm时，电流为0.15A，根据串联电路的特点和欧姆定律知
解得
当h=5cm时，电流为0.2 A，根据串联电路的特点和欧姆定律知
解得
当h=7.5cm时，电流为0.3A，根据串联电路的特点和欧姆定律知
解得
根据电阻和高度变化规律可知，高度增大2.5cm，电阻减小，故高度增大0.5cm，电阻减小，电阻的表达式
因此当电阻时，有
解得
5．(1) 零刻度线 右
(2)72
(3) 33 偏小 30 2.4
【详解】（1）[1]天平使用前，放在水平台面上，将游码移至标尺的零刻度线，再通过平衡螺母调节杠杆在水平位置平衡。
[2]若此时指针偏向分度盘中央刻度线左侧，说明天平左端质量较大，此时应将平衡螺母向右调节，使指针对准分度盘中央的刻度线。
（2）由图甲得，标尺的分度值为0.2g，游码所在位置为2g，茶杯质量为
（3）[1]在测量茶杯体积时，发现无法将茶杯放入量筒。依题意得，茶杯体积与再次加入的水的体积相等，小明测出的茶杯体积为
[2]小红发现取出的茶杯沾了水，导致再次加入的水的体积变大，导致测得的茶杯的体积变大，而茶杯的质量测量准确，由得，小明计算出的茶杯密度值与实际值相比偏小。
[3][4]由图丁得，量筒的分度值为1mL，量杯中水的体积为
从量筒倒入量杯的水的体积为
小红测出的茶杯体积为
茶杯密度为
6．(1) 调整玻璃板的倾斜程度 OP与其在平面镜中所成的像OP′处在一条直线上
(2) 虚 相等
(3) 延长CB与直线PQ交于一点 9.20 平面镜所成的像与物到平面镜的距离相等
【详解】（1）[1][2]将茶色玻璃板的底部贴住MN放置，透过玻璃板，观察到OP在平面镜中所成的像OP′在OQ的正上方，说明玻璃板没有与水平桌面垂直，此时需要调整玻璃板的倾斜程度，直至观察到OP与其在平面镜中所成的像OP′处在一条直线上，表明OP与玻璃板镜面成，则玻璃板与白纸面垂直，固定好玻璃板。
（2）[1]实像能用光屏承接，虚像不能。在直线OP上放置棋子A，在玻璃板后方放置白卡片并移动，发现不能在白卡片上观察到棋子的像，表明平面镜所成的像是虚像。
[2]换用另一个相同的棋子B，在玻璃板后移动，直至它与棋子A在平面镜中所成的像完全重合，根据等效替代法可知，平面镜所成的像和物大小相等。
（3）[1]连接CB，延长CB与直线OQ交于一点，该点即为棋子A的像A′的位置。因为根据光的直线传播原理，当棋子C遮挡住棋子A的像和棋子B时，说明从棋子A的像点发出的光线沿直线传播被棋子C挡住，所以延长CB与直线OQ的交点即为棋子A的像A′的位置。
[2]如图丙所示，刻度尺分度值为1mm，读数为9.20cm，则像距为9.20cm。
[3]分析表中数据可知，物到平面镜的距离和像到平面镜的距离始终相等，可得：平面镜所成的像与物到平面镜的距离相等。
7． 0.1 1.25 a 在管内适当增加铁屑使密度计重力增大 30 1 1.07
【详解】（1）①[1]密度计在酒精中漂浮，其受到的浮力等于重力，则浮力为
[2]由于密度计在水中和酒精中均漂浮，在水中和酒精中受到的浮力均等于其重力，则密度计在水中受到的浮力等于其在酒精中受到的浮力，所以有
可得
②[3]密度计在液体中漂浮，则有
可得
当密度计重力，吸管的横截面积一定时，h与ρ液成反比，故a图线符合h随ρ液变化的规律。
③[4]适当增大密度计的重力，则密度计浸入水中的深度增大，即H增大，密度计放入酒精中漂浮时，浸入酒精中的深度为1.25H，也随之增大，则两条刻度线间的距离会变大。
（2）[5]当密度计总质量为30g时，仍能漂浮在水中，则受到的浮力为
由阿基米德原理有
则有
密度计排开水的体积为
[6]与上同理，当密度计质量为27g时，排开水的体积为
此时水面刻度比M低3cm，由此可知吸管的横截面积为
[7]当密度计的质量为30g时，浸入盐水中的深度比M低2cm，由此可知在盐水中浸入的（排开盐水）体积为
由前面分析结论，同理，当密度计在盐水中漂浮时有
则盐水的密度为
