2026年福建省中考物理二轮突破-实验专项训练

这是一份2026年福建省中考物理二轮突破-实验专项训练，共22页。试卷主要包含了温度与物态变化，光现象，欧姆定律，质量和密度，机械运动，运动和力，透镜及其应用等内容，欢迎下载使用。
一、温度与物态变化

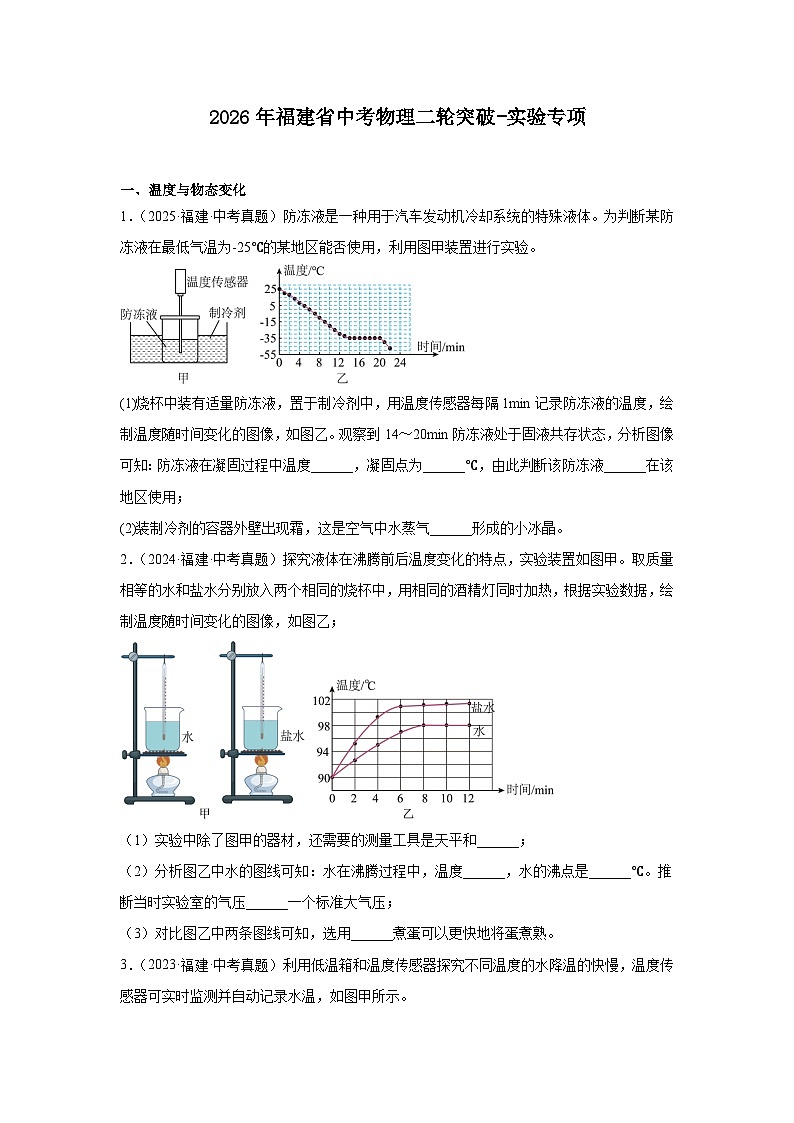

1．（2025·福建·中考真题）防冻液是一种用于汽车发动机冷却系统的特殊液体。为判断某防冻液在最低气温为-25℃的某地区能否使用，利用图甲装置进行实验。
(1)烧杯中装有适量防冻液，置于制冷剂中，用温度传感器每隔1min记录防冻液的温度，绘制温度随时间变化的图像，如图乙。观察到14～20min防冻液处于固液共存状态，分析图像可知：防冻液在凝固过程中温度______，凝固点为______℃，由此判断该防冻液______在该地区使用；
(2)装制冷剂的容器外壁出现霜，这是空气中水蒸气______形成的小冰晶。
2．（2024·福建·中考真题）探究液体在沸腾前后温度变化的特点，实验装置如图甲。取质量相等的水和盐水分别放入两个相同的烧杯中，用相同的酒精灯同时加热，根据实验数据，绘制温度随时间变化的图像，如图乙；
（1）实验中除了图甲的器材，还需要的测量工具是天平和______；
（2）分析图乙中水的图线可知：水在沸腾过程中，温度______，水的沸点是______℃。推断当时实验室的气压______一个标准大气压；
（3）对比图乙中两条图线可知，选用______煮蛋可以更快地将蛋煮熟。

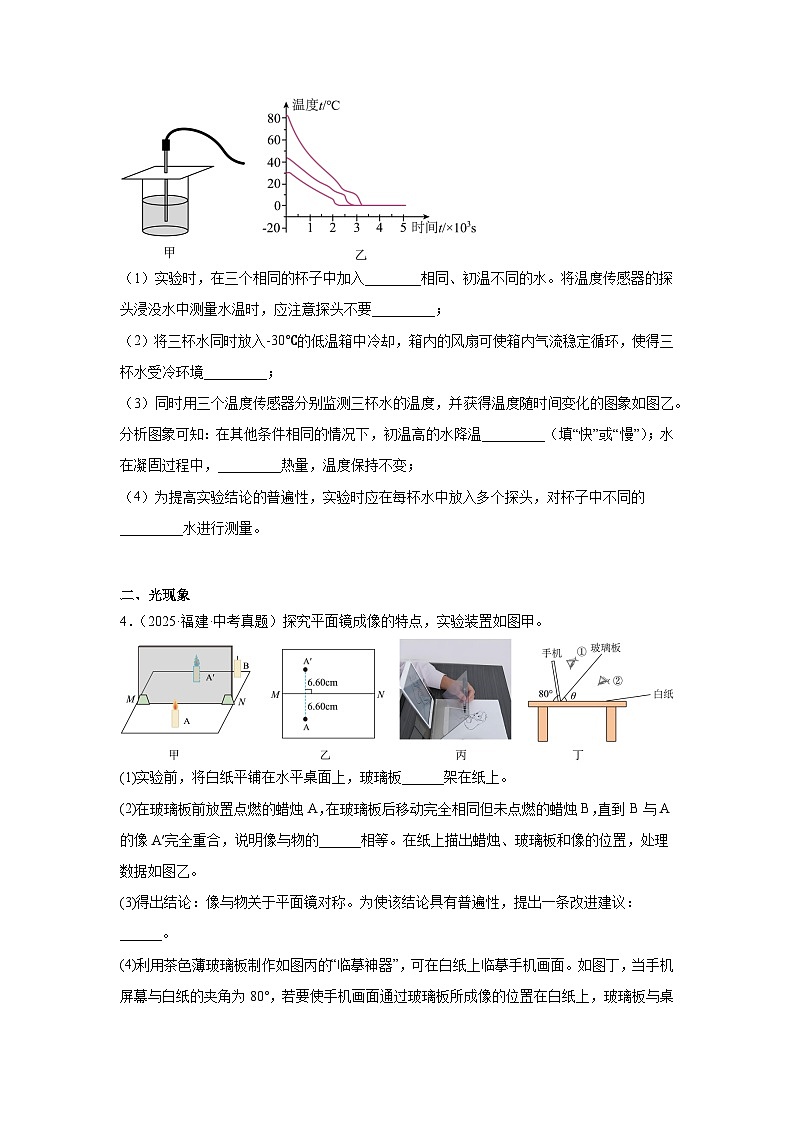

3．（2023·福建·中考真题）利用低温箱和温度传感器探究不同温度的水降温的快慢，温度传感器可实时监测并自动记录水温，如图甲所示。

（1）实验时，在三个相同的杯子中加入________相同、初温不同的水。将温度传感器的探头浸没水中测量水温时，应注意探头不要_________；
（2）将三杯水同时放入-30℃的低温箱中冷却，箱内的风扇可使箱内气流稳定循环，使得三杯水受冷环境_________；
（3）同时用三个温度传感器分别监测三杯水的温度，并获得温度随时间变化的图象如图乙。分析图象可知：在其他条件相同的情况下，初温高的水降温_________（填“快”或“慢”）；水在凝固过程中，_________热量，温度保持不变；
（4）为提高实验结论的普遍性，实验时应在每杯水中放入多个探头，对杯子中不同的_________水进行测量。
二、光现象
4．（2025·福建·中考真题）探究平面镜成像的特点，实验装置如图甲。
(1)实验前，将白纸平铺在水平桌面上，玻璃板______架在纸上。
(2)在玻璃板前放置点燃的蜡烛A，在玻璃板后移动完全相同但未点燃的蜡烛B，直到B与A的像A′完全重合，说明像与物的______相等。在纸上描出蜡烛、玻璃板和像的位置，处理数据如图乙。
(3)得出结论：像与物关于平面镜对称。为使该结论具有普遍性，提出一条改进建议：______。
(4)利用茶色薄玻璃板制作如图丙的“临摹神器”，可在白纸上临摹手机画面。如图丁，当手机屏幕与白纸的夹角为80°，若要使手机画面通过玻璃板所成像的位置在白纸上，玻璃板与桌面的夹角θ应为______°，临摹时要在______（填“①”或“②”）位置观察。

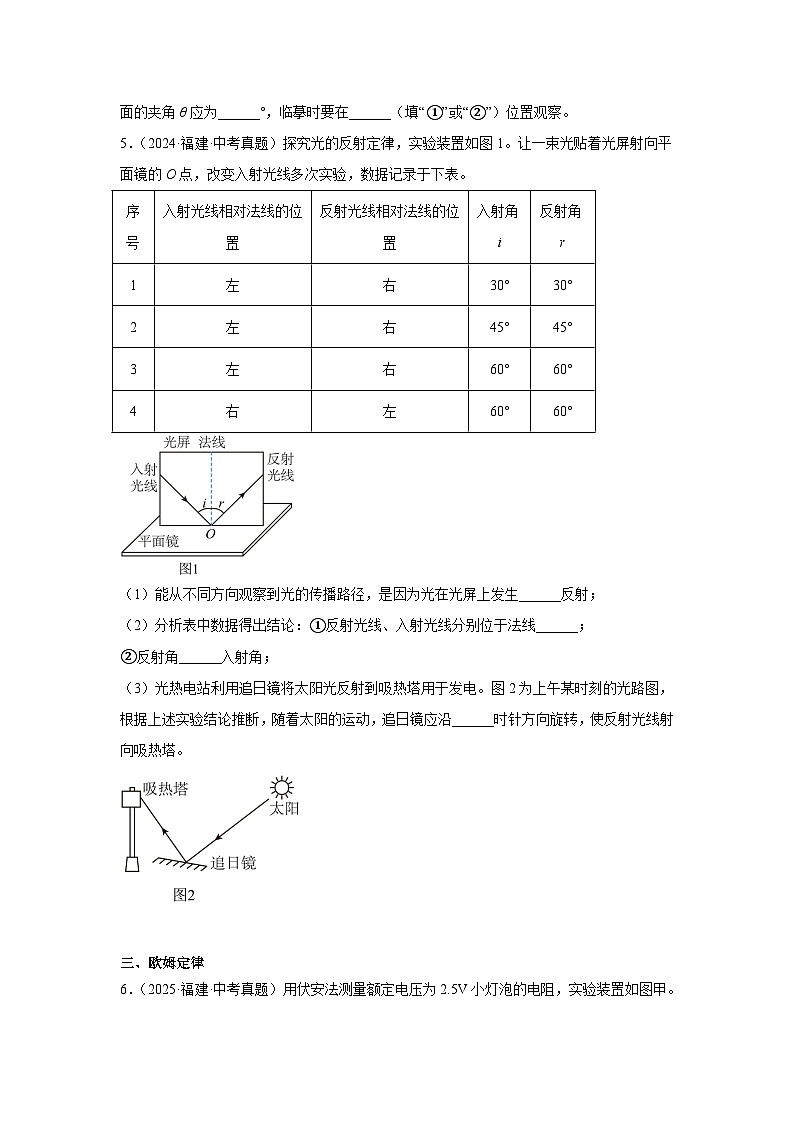

5．（2024·福建·中考真题）探究光的反射定律，实验装置如图1。让一束光贴着光屏射向平面镜的O点，改变入射光线多次实验，数据记录于下表。
（1）能从不同方向观察到光的传播路径，是因为光在光屏上发生______反射；
（2）分析表中数据得出结论：①反射光线、入射光线分别位于法线______；
②反射角______入射角；
（3）光热电站利用追日镜将太阳光反射到吸热塔用于发电。图2为上午某时刻的光路图，根据上述实验结论推断，随着太阳的运动，追日镜应沿______时针方向旋转，使反射光线射向吸热塔。
三、欧姆定律
6．（2025·福建·中考真题）用伏安法测量额定电压为2.5V小灯泡的电阻，实验装置如图甲。
(1)用笔画线代替导线将图甲电路连接正确；
(2)闭合开关前，应将滑动变阻器的滑片P置于最______端；
(3)闭合开关，定向移动滑片P，发现电表指针示数忽大忽小，且变化幅度较大。经检查，故障只发生在滑动变阻器，故障的原因可能是______；
A．滑动变阻器短路
B．滑动变阻器的滑片P与电阻丝接触不良
(4)排除故障，继续实验。实验小组设计如下表格并记录部分实验数据：
①电压表示数为1.7V时，电流表示数如图乙所示，读数为______A；
②小灯泡正常发光时电阻为______Ω；（保留一位小数）
③表格中设计不合理的一项是______，原因是______。
7．（2024·福建·中考真题）探究电流与电压、电阻的关系，器材有：电源（恒为4V）、电压表（0~3V）、电流表（0~0.6A）、电阻R（、、）、滑动变阻器（）、开关、导线若干。
（1）用笔画线代替导线将图甲的实物电路连接完整。____闭合开关前，将滑动变阻器滑片P移到最______端，起到______的作用。
（2）闭合开关，电流表示数为零，电压表示数等于电源电压，经检查电表完好，则电路故障可能是______。排除故障，继续实验。
（3）探究电流与电压的关系，实验数据如表，其中第3次实验的电压表示数如图乙所示，为______V。分析数据可得：电阻不变时，电流跟电压成______。实验中所选的电阻阻值为______。
（4）探究电流与电阻的关系，将电阻接入电路，记录电流表示数为0.3A；将电阻更换为，移动滑片直至电压表示数为______V，记录电流表示数；再将电阻更换为，发现无法完成实验。从本实验可行性与安全性考虑，应控制电阻两端的电压范围为______。
8．（2023·福建·中考真题）学校“水培种植小屋”的蔬菜适宜生长的温度在10~30℃之间，项目式学习小组利用热敏电阻和电阻箱设计温度报警电路，电阻箱是可以调节并显示阻值的变阻器。
（1）利用图甲所示电路探究热敏电阻Rt阻值随环境温度t变化的规律；

①根据图甲，用笔画线表示导线，将图乙中的实物电路连接完整_________；
②连接电路的过程中，应将开关________，将电阻箱的阻值调至最大，起到__________的作用；
③将热敏电阻置于0℃的环境中，闭合S1、断开S2，记录电流表示数I0，然后_________（描述开关状态），调节电阻箱R0直至电流表示数为__________，此时Rt=R0；
④将热敏电阻Rt置于不同温度的环境中，重复步骤③，测得的数据如下表：
分析数据可得：热敏电阻的阻值随温度的升高而________；
（2）根据上述探究结果，设计报警电路。
实验器材：电源（恒为12V）、热敏电阻Rt、电阻箱R0（0~9999Ω）、数字电压表（U≥7.2V时报警）、数字电流表（I≥6mA时报警）、开关一个、导线若干。
设计要求：小屋温度t≥30℃或t≤10℃时都有一个电表报警。

①虚线框中的电路图是学习小组设计的报警电路，但它不能完全满足要求，请你根据设计要求将电路图补画完整________；
②设计的电路中，电阻箱R0应调为_________Ω。当温度降低到10℃时电路报警，此时电流表的示数为_________mA。
四、质量和密度
9．（2025·福建·中考真题）探究液体压强与哪些因素有关，完成下列任务。
任务一 测量盐水、水和酒精的密度
(1)将天平放在水平台上，把游码移至标尺左端______处，并调节好天平。
(2)用注射器抽取5mL盐水，用天平测得注射器和盐水的总质量，如图甲所示，为______g。
(3)用注射器继续抽取盐水，活塞移至15mL处，测得注射器和盐水的总质量为27.4g，盐水的密度为______g/cm3。继续测出水和酒精的密度。
任务二 探究液体内部的压强
(4)图乙是U形管压强计，实验时通过两侧液面的高度差来反映______的大小。
(5)三个容器分别装有适量的盐水、水和酒精，改变探头在液体中的深度，记录探头的深度h与U形管两侧液面的高度差Δh，绘制Δh-h图像如图丙，分析图像可知：
①液体压强与液体的深度有关，在相同液体内部，深度越深，压强越______。
②液体压强与液体的密度有关。
根据图像，陈述得出结论②的理由：______。
10．（2024·福建·中考真题）“漏刻”是古代一种滴水计时的工具。项目式学习小组制作了一个漏刻，装置如图1，播水壶不断滴水，受水壶内由标尺与浮块组成的浮箭上升后，通过指针指向浮箭上标尺的刻度即可读取时间。
（1）测滴水量：播水壶装满水后，计划用烧杯接取滴水。为了减小误差，测量滴水的质量应选择以下方案中的______（填写序号）。
①先测空烧杯质量，接水后再测滴水和烧杯的总质量。
②先测滴水和烧杯的总质量，倒去水后再测烧杯质量。
测得1min滴水的质量为80g，则1刻钟（15min）滴水的体积为______；
（2）分析测算：圆筒形受水壶内部底面积，浮箭总重6N，长方体浮块的底面积、高3cm。受水壶内无水时，指针对应标尺的位置标记为“←开始滴水”。滴水后，当浮箭刚浮起时，受到的浮力为______N，此时受水壶内的水面高度为______cm；
（3）标尺定标：图2的标尺上每一格表示1cm，请你在标尺上对应位置标出“←3刻钟”______；
（4）成品试测：经检测，漏刻每1刻钟的实际时间均超出15min，发现随着播水壶内水量减少，滴水间隔时间越来越长。为使滴水间隔时间相同，小组讨论后，将滴水壶装置改进成如图3所示，依据的物理知识是______。
11．（2023·福建·中考真题）用透明圆筒制作测量液体密度的密度计。
（1）获取相关数据：
①已知圆筒底面积为S；
②调节天平平衡时，指针指在分度盘中央刻度线的左侧，此时应将平衡螺母向_________移。如图，用调好的天平测得空圆筒质量_________g；向圆筒中倒入适量水，用天平测得圆筒与水的总质量为81.4g，计算得到圆筒内水的体积_________cm3。
（2）制作液体密度计：

待测液体在圆筒上体积为V0的水面处做标记，如图甲所示。倒掉圆筒内的水，倒入待测液体至标记处，使待测液体体积为V0。将圆筒放入水中，圆筒处于漂浮状态，如图乙。测量圆筒浸入水中的深度h，则待测液体密度_________（用m、S、h、V0、ρ水表示）。根据计算结果在圆筒外壁标记刻度线和密度值；
（3）用自制密度计测量某种液体密度时，发现圆筒触底无法漂浮，请提出一条改进建议：_________。
五、机械运动
12．（2024·福建·中考真题）实践小组查阅资料知道蜡柱在水中由静止释放，很快就做匀速直线运动。他们猜想蜡柱做匀速直线运动速度的大小可能与蜡柱的形状有关，探究如下：
（1）取底面积、高10cm的蜡柱，用天平测出蜡柱的质量，如图甲所示，为______g，计算出蜡柱的密度为______。
（2）如图乙，在蜡柱上截取一段，将其头部做成流线型，测量其质量为3.6g。为得到等质量的圆柱型蜡柱，需在余下蜡柱上再截取一段______cm的蜡柱。
（3）将做好的蜡柱分别放入装满水的透明管中，从底部由静止释放，蜡柱的底端经过适当高度的A点时开始计时，每隔5s在管壁刻度尺上标记其位置。某次标记如图丙所示，读数为______cm。
（4）根据实验数据绘制出图像，如图，由图像可知：其他条件相同时，流线型蜡柱上升的速度______圆柱型蜡柱上升的速度。
（5）提出一个继续探究的其他相关问题：____________。
六、运动和力
13．（2023·福建·中考真题）下图是探究滑动摩擦力大小与哪些因素有关的实验情景。

（1）将木块平放在水平木板上，用弹簧测力计水平拉动木块，使木块做________运动。
（2）由图甲可知：此时木块受到的滑动摩擦力大小为________N。
（3）由图乙和图丙可知：在其他条件相同的情况下，压力越大，滑动摩擦力越________。
（4）本实验产生误差的原因是：________。（写一条即可）
七、透镜及其应用
14．（2023·福建·中考真题）在探究凸透镜成像规律的实验中：

（1）如图甲所示，用平行光测出凸透镜的焦距为________cm。
（2）将蜡烛、凸透镜和光屏依次放在水平光具座上，调节烛焰、凸透镜和光屏三者中心在________。
（3）调节蜡烛、凸透镜和光屏至图乙所示的位置，则烛焰在光屏上成倒立、________的像。根据这一成像特点，可制成__________。
（4）若要使光屏上的像变小，应使蜡烛与凸透镜的距离变_________，再调节光屏位置。
序号
入射光线相对法线的位置
反射光线相对法线的位置
入射角i
反射角r
1
左
右
30°
30°
2
左
右
45°
45°
3
左
右
60°
60°
4
右
左
60°
60°
实验次序
1
2
3
4
5
电压U/V
0.9
1.3
1.7
2.1
2.5
电流I/A
0.20
0.22
0.28
0.30
电阻R/Ω
4.5
5.9
7.5
电阻平均值/Ω
序号
电压U/V
电流I/A
1
1.0
0.20
2
1.5
0.30
3
0.40
温度t/℃
0
10
20
30
40
阻值Rt/Ω
2800
1800
1200
800
600
《2026年福建省� 中考物理二轮突破-实验专项》参考答案
1．(1) 保持不变 -35 能
(2)凝华
【详解】（1）[1]由乙图可知，14～20min防冻液的温度保持不变，所以防冻液在凝固过程中温度不变。
[2]凝固点为物体凝固过程中温度不变时对应的温度，由乙图可知，凝固点为-35℃。
[3]因为该地区的最低气温为-25℃，高于该款防冻液的凝固点，所以该防冻液可以在该地区使用。
（2）霜是由空气中的水蒸气遇冷凝华放热形成的。
2． 秒表 保持不变 98 小于 盐水
【详解】（1）[1]取质量相等的水和盐水需要测量工具是天平，实验中需记录温度随时间的变化，所以要用秒表记录时间，用温度计测量温度，实验需要的另一个测量仪器是秒表。
（2）[2][3]该实验用加热的时间表示吸收热量。分析图乙中水的图线可知：水在沸腾过程中，继续加热，温度为98℃保持不变，故水的沸点是98℃。
[4]气压越低，水的沸点越低。在一个标准大气压下，水的沸点为100℃。此时水的沸点98℃小于100℃，故推断当时实验室的气压小于一个标准大气压。
（3）[5]分析图乙中图线可知，其他条件相同时，在同样加热的情况下，盐水的沸点高于水的，且升温较快，故选用盐水煮蛋可以更快地将蛋煮熟。
3． 质量 接触杯底或接触杯壁 相同 快 放出 位置
【详解】（1）[1][2]根据控制变量法，在三个相同的杯子中加入质量相同和初温不同的水，温度传感器的探头浸没水中，不能碰到杯底或杯壁。
（2）[3]为了使水受冷环境相同，需要将三杯水同时放入-30℃的低温箱中冷却，箱内的风扇可使箱内气流稳定循环。
（3）[4][5]由图乙可知，水从80℃降低到0℃，大约需要3.2×103s，水从40℃降低到0℃，大约需要3×103s，水从30℃降低到0℃，大约需要2×103s，说明在其他条件相同的情况下，初温高的水降温快。降到0℃后保持不变，说明水在凝固过程中，放出热量，温度不变。
（4）[6]为了使实验结论具有普遍性，避免偶然性，在每杯水中放入多个探头，对杯子中不同的位置的水进行测量。
4．(1)垂直
(2)大小
(3)改变蜡烛的位置，多次实验
(4) 50 ①
【详解】（1）实验时玻璃板与纸面应垂直放置，这样所成的像在桌面上，方便找到像的位置。
（2）将两支相同的蜡烛A和B分别竖放在玻璃板前后，点燃蜡烛A，并移动蜡烛B，直至与蜡烛A的像重合，蜡烛B能跟蜡烛A的像完全重合，说明像与物大小相等，用到了等效替代法。
（3）一次实验得出的结论不具有普遍性，本实验中应多次改变蜡烛A的位置，得到多组数据，其目的是避免实验的偶然性，得到普遍规律。
（4）[1]平面镜成像物与像关于镜面对称，如图丁，当手机屏幕与白纸的夹角为80°，则手机右侧与白纸的夹角为，若要使手机画面通过玻璃板所成像的位置在白纸上，玻璃板与桌面的夹角θ应为
[2]平面镜成的像是虚像，所以要透过玻璃板观察像，则临摹时要在①位置观察像。
5． 漫 两侧 等于 逆
【详解】（1）[1]因为光在光屏上发生漫反射，所以能从不同方向观察到光的传播路径。
（2）①[2]分析表格中入射光线相对法线的位置、反射光线相对法线的位置，总是左右相反的，所以反射光线、入射光线分别位于法线两侧。
②[3]分析表格中多组入射角i和反射角r，他们的大小相等，所以反射角等于入射角。
（3）[4]根据图2可知，此时上午某时刻的光路图，说明太阳要逆时针方向运动，入射角变小，反射角也要变小，为了保证使反射光线射向吸热塔，追日镜也要沿逆时针方向旋转。
6．(1)
(2)右
(3)B
(4) 0.26 8.3 电阻平均值 小灯泡的电阻会随温度变化而变化
【详解】（1）由图可知，电压表未接入到电路中，应该将电压表并联在小灯泡两端，如下图所示：
（2）为了保证电路安全，应该将滑动变阻器调至阻值最大处，即将滑动变阻器的滑片P置于最右端。
（3）因为电表指针示数忽大忽小，且变化幅度较大，说明电路某处接触不良，故B符合题意。
（4）[1]由乙图可知，电压表所接量程为0~0.6A，其分度值为0.02A，所以读数为0.26A。
[2]因为小灯泡的额定电压为2.5V，所以由第5次实验数据可知，小灯泡正常发光时电阻
[3][4]因为小灯泡发光时会发热，所以小灯泡的电阻会随温度变化而变化，故表格中设计不合理的一项是电阻平均值。
7． 左 保护电路 电阻R断路 2.0 正比 5 1.5 2V~3V
【详解】（1）[1]变阻器接入电路时，要选择一上一下接线柱，如图所示：
[2][3]为保护电路，闭合开关前，滑动变阻器滑片要移至阻值最大处，即最左端。
（2）[4]闭合开关，电流表示数为零，则故障可能是断路；电压表示数等于电源电压，说明电压表与电源连通，则故障位置是与电压表并联的部分，即定值电阻R断路。
（3）[5]如图乙所示，电压表用的小量程，分度值为0.1V，则电压表示数为2.0V。
[6]分析表格中数据可知，电压增大几倍，电流也增大几倍，故得结论电阻不变时，电流跟电压成正比。
[7]实验中所选的电阻阻值为
（4）[8]探究电流与电阻的关系，要控制电阻两端电压一定；当5Ω定值电阻接入时，电流表示数为0.3A，则此实验不变的电压值为
[9]根据串联电路分压规律可知
即若方程左边为一定值，故右边也为一定值，当变阻器连入电路的电阻最大时，此时对应的定值电阻应最大，此时有
解得电阻两端电压
UV=2V
为最小分压；
当电流最大时，即I为0.6A时，电路中电阻最小，定值电阻两端电压最大
UVmax=0.6A×5Ω=3V
应控制电阻两端的电压范围为2V~3V。
8． 断开 保护电路 断开S1、闭合S2 I0 减小 1200 4
【详解】（1）①[1]由图甲可知，Rt与R0并联，开关S1控制Rt，开关S2控制R0，电流表测干路电流，电路连接如下图所示

②[2][3]连接电路时，为了保护电路，应将开关断开，同时将电阻箱的阻值调至最大。
③[4][5]在实验过程中，当流过热敏电阻的电流等于流过电阻箱的电流时，由欧姆定律可得，此时热敏电阻的阻值等于电阻箱的阻值，故可知此时应断开S1、闭合S2，调节电阻箱R0直至电流表示数为I0，则此时热敏电阻的阻值等于电阻箱的示数。
④[6]由表中数据可知，热敏电阻的阻值随温度的升高而减小。
（2）①[7]由图中可知，此时Rt与R0串联，当温度过高时，此时Rt的阻值减小，电路中电流增大，会触发报警，但温度过低时不会触发报警，由串联电路电阻等比例分压可知，此时应将电压表并联在Rt两端进行改进，电路连接如下图所示

②[8][9]由题意可知，当温度降低到10℃时电路报警，此时Rt两端电压为Ut=7.2V，此时Rt的阻值为Rt=1800Ω，由欧姆定律可得，此时电路中电流为
由串联电路的电压规律可得，此时电阻箱两端电压为
U0=U-Ut=12V-7.2V=4.8V
故由欧姆定律可得，此时电阻箱的阻值为
9．(1)零刻度线
(2)15.8
(3)1.16
(4)液体压强
(5) 大 见解析
【详解】（1）天平放在水平台上，首先要将游码调至标尺左端零刻度线处，再调节平衡螺母使天平水平平衡。
（2）由图甲可知天平标尺的分度值为0.2g，则注射器和盐水的总质量为
（3）用注射器继续抽取盐水，活塞移至15mL处，测得注射器和盐水的总质量为27.4g，则抽取盐水的体积为
抽取盐水的质量为
盐水密度为
（4）压强计的探头浸没到水中某一深度，此时探头上的橡皮膜会受到水的压力，故橡皮膜会发生形变；此装置是利用液体对橡皮膜压强不同，U形管左右两管中液面高度不同来比较液体压强的，故可通过观察U形管两侧液面的高度差来判断橡皮膜受到压强的大小。
（5）[1]由图丙可知，在同种液体中，探头所处的深度越深，U形管两侧液面的高度差越大，即受到的液体压强越大，则可得出结论：同种液体中，深度越深，液体压强越大。
[2]由图丙可知，深度相同时，液体密度不同，U形管压强计两侧液面的高度差不同，则液体压强不同，说明液体压强与液体密度有关。
10． ① 1200 6 2 根据，水的深度保持不变，出水口的液体压强不变
【详解】（1）[1]①先测空烧杯质量，接水后再测滴水和烧杯的总质量，这样两次的质量差就是水的质量；
②先测滴水和烧杯的总质量，再倒去水测烧杯质量，由于烧杯内会残留有水，会导致所测水的质量偏小。
故选①。
[2]15min滴水的质量
m = 80g × 15 = 1200g = 1.2kg
由可得，15min滴水的体积
（2）[3]当浮箭刚浮起时，浮箭处于漂浮状态，受到的浮力
[4]由可得，浮箭排开水的体积
由V=Sh可得，受水壶内的水的高度
（3）[5]当浮箭刚浮起时，受水壶内水的质量是
从开始滴水到当浮箭刚浮起所用时间为
浮箭开始浮起后每刻钟上升的高度为
3刻钟时浮箭上升的高度
则3刻钟在标尺上的对应的位置是在开始滴水往下数5格处，见下图：
（4）[6]将滴水壶装置改进成如图3所示，能够保持播水壶水面不变（水龙头流入播水壶的水量过多时会从溢水口流出），根据，水的深度保持不变，出水口处水的压强不变，出水口处水向下的流速不变。从而使滴水间隔时间相同。
11． 右 31.4 50 往容器中加足够多的水
【详解】（1）[1]调节天平平衡时，指针偏向分度盘中央刻度线的左侧，应将平衡螺母向右端移动，才能使天平横梁水平平衡。
[2]由图可知，空圆筒质量质量
m=20g+10g+1.4g=31.4g
圆筒内水的质量
[3]圆筒内水的体积
（2）[4]倒入待测液体后，圆筒排开水的体积
圆筒受到的浮力
圆筒处于漂浮状态，圆筒与待测液体的总重力等于浮力
则待测液体密度
（3）[5]用自制密度计测量某种液体密度时，发现圆筒触底无法漂浮，圆筒受到的浮力小于重力，即排开液体的体积太小，则可以往容器中加足量的水。
12． 9 0.9 4 26.55 大于 蜡柱上升的速度还与什么因素有关？
【详解】（1）[1]由图甲可知，蜡柱的质量为
m=5g+4g=9g
[2]蜡柱的体积为
V=Sh=1cm2×10cm=10cm3
蜡柱的密度为
（2）[3]设截取的蜡柱长度为l，体积为V1，质量为m1，则
（3）[4]刻度尺分度值为0.1cm，则读数为26.55cm。
（4）[5]由公式可知，图线斜率为速度，则流线型图线的斜率大于圆柱型图线斜率，则流线型蜡柱上升的速度大于圆柱型蜡柱上升的速度。
（5）[6]影响蜡块上升的速度可能是多因素的，则可以继续探究蜡柱上升的速度还与什么因素有关？
13． 匀速直线 1.2 大 很难控制木块做匀速直线运动
【详解】（1）[1]“探究滑动摩擦力大小与哪些因素有关”实验的原理是根据二力平衡，因此应该沿水平方向拉木块做匀速直线运动。
（2）[2]由二力平衡力可知摩擦力大小与拉力大小相等，图甲弹簧测力计的示数为1.2N，则摩擦力为1.2N。
（3）[3]由图乙、丙可知，接触面的粗糙程度相同，图丙的压力比图乙大，弹簧测力计的示数图丙较大，即图丙的摩擦力较大，说明在接触面的粗糙程度相同时，压力越大，滑动摩擦力越大。
（4）[4]本实验产生误差的原因是很难控制木块做匀速直线运动。
14． 12.5（12.3~12.7均可） 同一高度 缩小 照相机 大
【详解】（1）[1]平行光线经凸透镜折射后变成会聚光线，说明凸透镜对光线有会聚作用；由图知，光屏上出现一个最小最亮的光斑即为凸透镜的焦点处，焦点到光心的距离为12.5cm-0.00cm=12.5cm，则凸透镜的焦距是12.5cm，因为最后一位小数是估读的，所以范围在12.3~12.7cm均可。
（2）[2]调整烛焰、凸透镜、光屏的中心大致在同一高度，是为了使像能够成在光屏中央。
（3）[3][4]将点燃的蜡烛和光屏分别放在如图所示的位置，物距大于像距，所以像的性质是倒立的缩小的实像，是照相机的成像特点。
（4）[5]物远像近像变小，所以要使光屏上的像变小，应使蜡烛与凸透镜的距离变大，再调节光屏位置。
