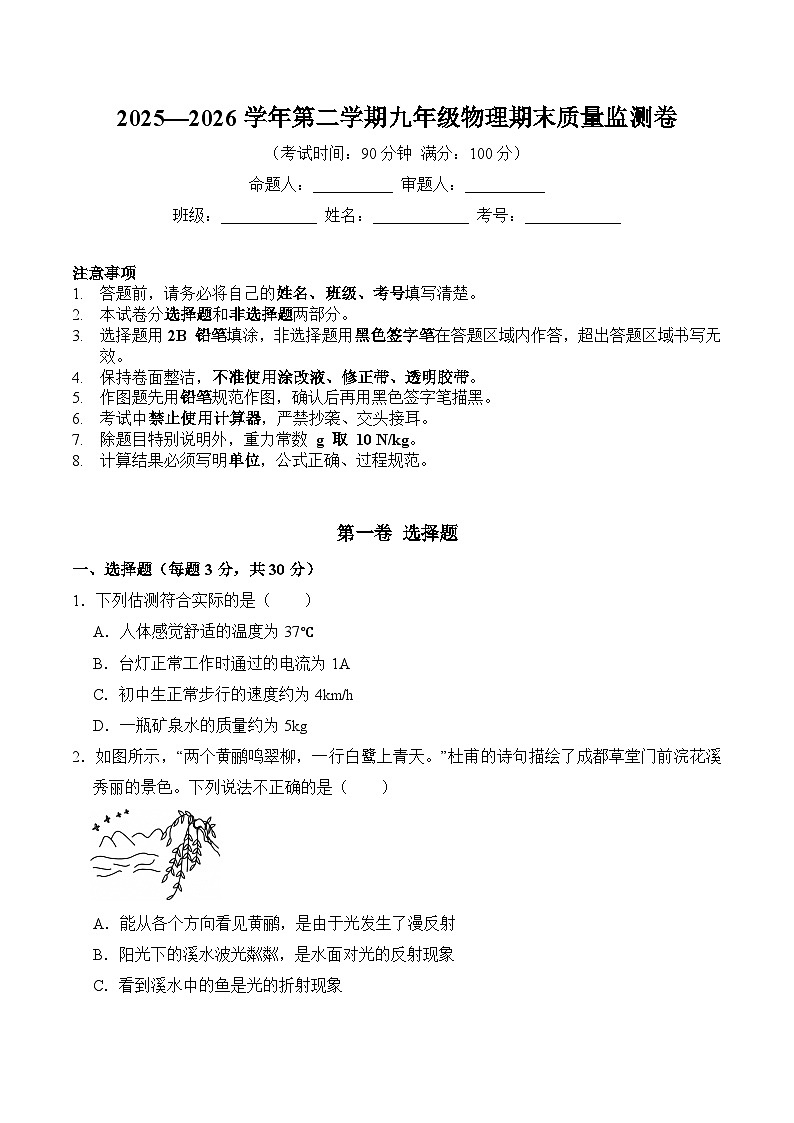

命题人：__________ 审题人：__________
班级：____________ 姓名：____________ 考号：____________
注意事项
答题前，请务必将自己的姓名、班级、考号填写清楚。
本试卷分选择题和非选择题两部分。
选择题用2B 铅笔填涂，非选择题用黑色签字笔在答题区域内作答，超出答题区域书写无效。
保持卷面整洁，不准使用涂改液、修正带、透明胶带。
作图题先用铅笔规范作图，确认后再用黑色签字笔描黑。
考试中禁止使用计算器，严禁抄袭、交头接耳。
除题目特别说明外，重力常数 g 取 10 N/kg。
计算结果必须写明单位，公式正确、过程规范。
第一卷 选择题
一、选择题（每题3分，共30分）
1．下列估测符合实际的是（ ）
A．人体感觉舒适的温度为37℃
B．台灯正常工作时通过的电流为1A
C．初中生正常步行的速度约为4km/h
D．一瓶矿泉水的质量约为5kg
2．如图所示，“两个黄鹂鸣翠柳，一行白鹭上青天。”杜甫的诗句描绘了成都草堂门前浣花溪秀丽的景色。下列说法不正确的是（ ）
A．能从各个方向看见黄鹂，是由于光发生了漫反射
B．阳光下的溪水波光粼粼，是水面对光的反射现象
C．看到溪水中的鱼是光的折射现象

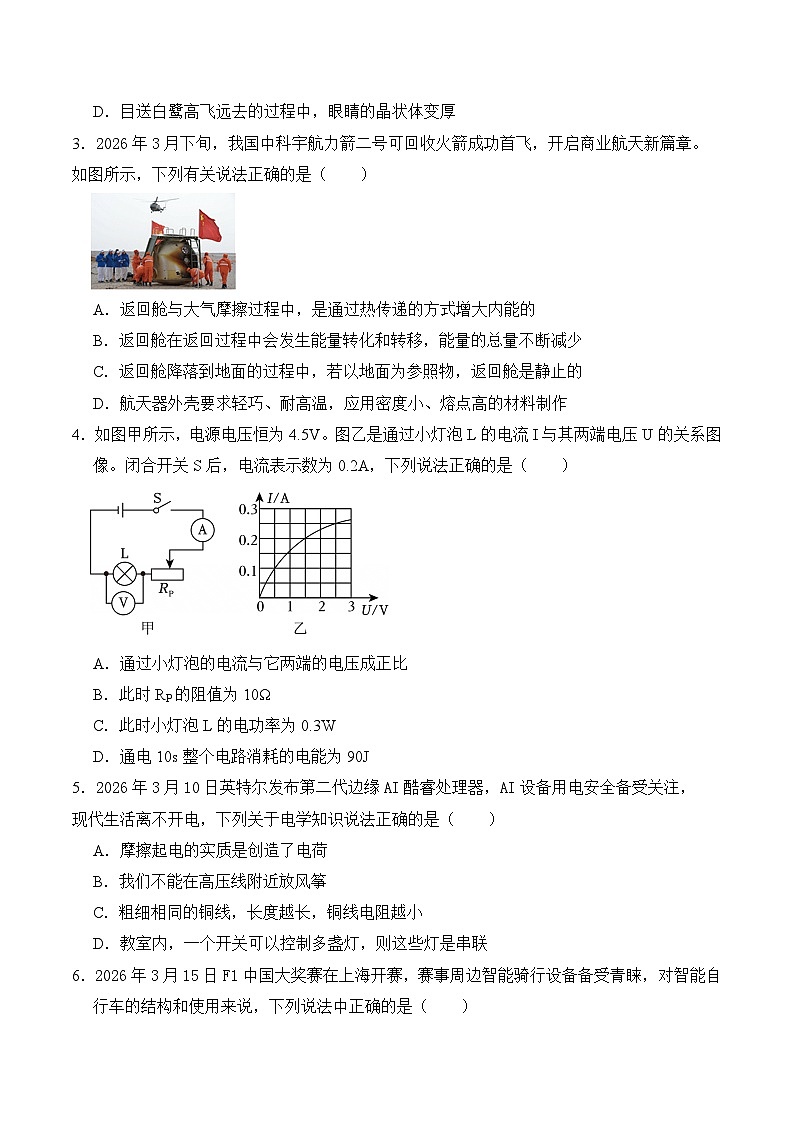

D．目送白鹭高飞远去的过程中，眼睛的晶状体变厚
3．2026年3月下旬，我国中科宇航力箭二号可回收火箭成功首飞，开启商业航天新篇章。
如图所示，下列有关说法正确的是（ ）
A．返回舱与大气摩擦过程中，是通过热传递的方式增大内能的
B．返回舱在返回过程中会发生能量转化和转移，能量的总量不断减少
C．返回舱降落到地面的过程中，若以地面为参照物，返回舱是静止的
D．航天器外壳要求轻巧、耐高温，应用密度小、熔点高的材料制作
4．如图甲所示，电源电压恒为4.5V。图乙是通过小灯泡L的电流I与其两端电压U的关系图像。闭合开关S后，电流表示数为0.2A，下列说法正确的是（ ）
A．通过小灯泡的电流与它两端的电压成正比
B．此时RP的阻值为10Ω
C．此时小灯泡L的电功率为0.3W
D．通电10s整个电路消耗的电能为90J
5．2026年3月10日英特尔发布第二代边缘AI酷睿处理器，AI设备用电安全备受关注，
现代生活离不开电，下列关于电学知识说法正确的是（ ）
A．摩擦起电的实质是创造了电荷
B．我们不能在高压线附近放风筝
C．粗细相同的铜线，长度越长，铜线电阻越小
D．教室内，一个开关可以控制多盏灯，则这些灯是串联
6．2026年3月15日F1中国大奖赛在上海开赛，赛事周边智能骑行设备备受青睐，对智能自行车的结构和使用来说，下列说法中正确的是（ ）

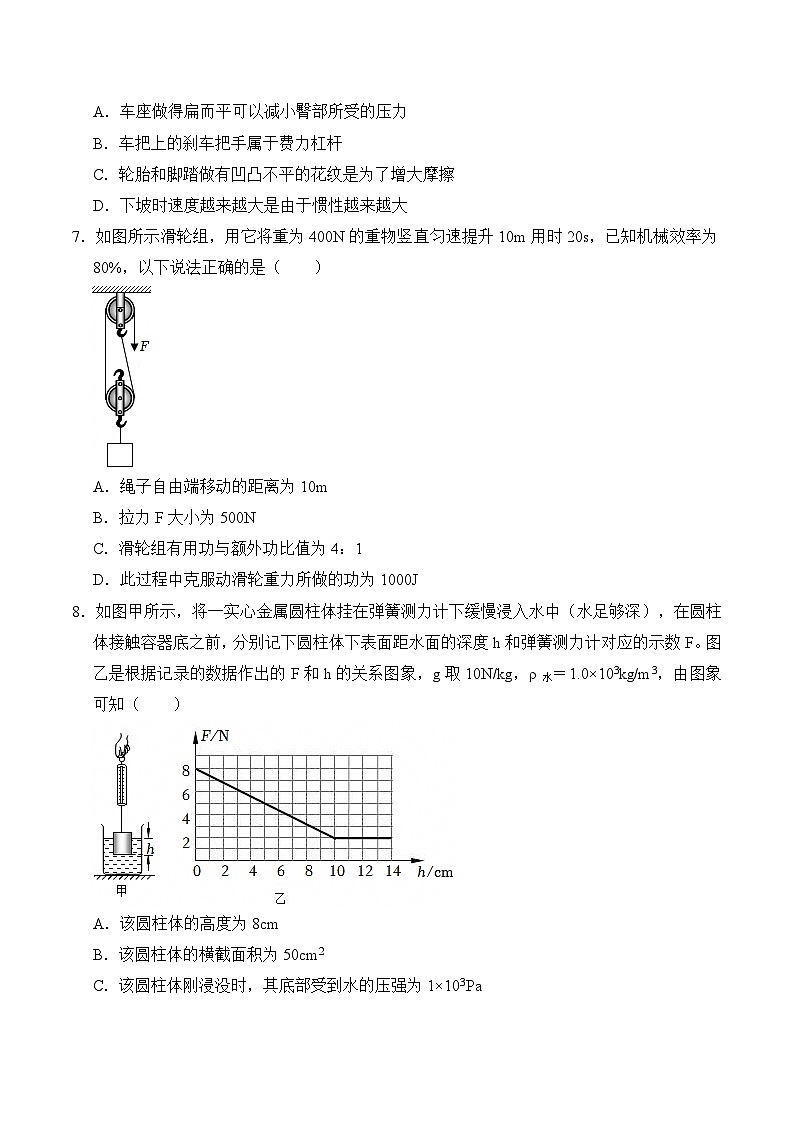

A．车座做得扁而平可以减小臀部所受的压力
B．车把上的刹车把手属于费力杠杆
C．轮胎和脚踏做有凹凸不平的花纹是为了增大摩擦
D．下坡时速度越来越大是由于惯性越来越大
7．如图所示滑轮组，用它将重为400N的重物竖直匀速提升10m用时20s，已知机械效率为80%，以下说法正确的是（ ）
A．绳子自由端移动的距离为10m
B．拉力F大小为500N
C．滑轮组有用功与额外功比值为4：1
D．此过程中克服动滑轮重力所做的功为1000J
8．如图甲所示，将一实心金属圆柱体挂在弹簧测力计下缓慢浸入水中（水足够深），在圆柱体接触容器底之前，分别记下圆柱体下表面距水面的深度h和弹簧测力计对应的示数F。图乙是根据记录的数据作出的F和h的关系图象，g取10N/kg，ρ水＝1.0×103kg/m3，由图象可知（ ）
A．该圆柱体的高度为8cm
B．该圆柱体的横截面积为50cm2
C．该圆柱体刚浸没时，其底部受到水的压强为1×103Pa
D．该圆柱体的密度约为1.5g/cm3
二．填空题（共5小题）
9．每一次物理学上的重大发现都会影响人类社会的进步和发展。最先精确地确定了电流通过导体产生的热量与电流、电阻和通电时间关系的物理学家是 ；法拉第经过十年的不懈努力发现了 现象，开辟了人类大规模使用电能的新时代。
10．干木柴如图所示，木柴属于 （选填“清洁型”或“污染型”）能源，完全燃烧2.5kg干木柴可放出热量 J。（干木柴热值q＝1.2×107J/kg）
11．2026年3月21日，昆明市青少年科技创新大赛中，参赛选手研发了负压理疗仪，其原理与拔罐相似，医生在为病人做拔罐治疗，拔罐是利用 来完成治疗。已知人体皮肤的表面积约1.5m2，那么，在标准大气压下，1.5m2的面积上受到的大气压力为 N。（1标准大气压约为p＝1.0×105Pa）
12．“曲水流觞”是古代诗酒唱酬的一种雅事。酒盏装有质量为50g的酒，在溪水上随溪流动时会降低酒的温度，这是通过 方式在改变酒的内能；漂流过程中酒的温度从30℃降低至25℃，会放出 的热量(c酒=3.4×103J/(kg⋅℃))。
13．如图是某品牌电热毯的电路示意图，S是温控开关，R1、R2是电阻丝，断开或闭合开关S，可选择电热毯处于“加热”或“保温”状态。若R1：R2＝2：33，电热毯加热时的总功率为P1，保温时的总功率为P2，则温控开关 时为“加热”状态（选填“断开”或“闭合”），P1：P2＝ 。
三．作图题（共1小题）
14．按要求作图；
（1）如图所示，是小磁针放在通电螺线管左端静止时的情形，请判断并在合适的位置标出电源的正极和图中通电螺线管上方磁感线的方向。
（2）请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。
四．实验探究题（共3小题）
15．小华在实验室完成了以下实验：
（1）图1甲是小华“探究海波熔化时温度的变化规律”的实验装置。
①图1乙温度计的示数为 ℃；
②图1丙是根据实验数据描绘出的海波温度随时间变化的图象，则海波属于 （选填“晶体”或“非晶体”）；
③用质量为m1的海波做实验，绘制出海波的温度随时间变化的图象如图1丁中的a；若用质量为m2（m2＞m1）的海波做实验，得到的图线可能是图丁中的 （选填“b”、“c”或“d”）。
（2）如图2是小梦用凸透镜、蜡烛、光屏和光具座等器材，探究凸透镜成像的规律。
①当蜡烛、凸透镜、光屏在如图2所示位置时，光屏上出现了等大清晰的像，则此凸透镜的焦距为 cm。
②保持凸透镜位置不动，在①实验基础上，将蜡烛向左移动，光屏上的成像情况与 （选填“放大镜”、“投影仪”和“照相机”）相同。
③保持凸透镜位置不动，把蜡烛移到45cm刻度处，无论怎样移动光屏，光屏上始终接收不到像，小梦此时是在 （选填“a”、“b”、“c”、“d”）区域观察像。
16．物理实验兴趣小组组织实验探究活动，通过使用电源（电压恒为3V），电流表、电压表、开关、规格不同的定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω），滑动变阻器（规格分别为“10Ω 1A”的R1和“15Ω 1A”的R2），以及导线来探究电流与电阻关系的实验。
（1）小明将器材连成了如图所示的电路，若此时闭合开关，电流表 （选填“会、不会”）被烧坏，电压表 示数（选填“有、没有”）；
（2）同桌发现只需改动一根导线，就能恢复正确连接。请找出错误的导线打“×”，再画出正确的接线；
（3）改正错误后闭合开关，此时电路中电流表无示数，电压表示数接近电源电压，移动滑动变阻器的滑片P，电流表、电压表示数均无变化，则故障可能是 （选填字母）；
A．定值电阻R短路
B．定值电阻R断路
（4）排除故障后，多次改变R的阻值，调节滑动变阻器的滑片P，使电压表示数保持不变，记下电流表的示数，画出如图乙所示的电流随电阻R变化的图象，由图象可以得出结论： ；
（5）上述实验所选用的滑动变阻器是 （选填“R1、R2”）；
（6）若在做第三次实验时，小明将10Ω的定值电阻换成15Ω的定值电阻后，应将滑动变阻器的滑片适当向 移，若没有移动滑片P，闭合开关后，立即记录电流表的示数，该示数是 A；
（7）本实验进行了多次测量，其目的与下列实验中多次测量的目的相同的是 （选填字母）。
A．用刻度尺测量铅笔的长度
B．测量定值电阻的阻值
C．探究杠杆的平衡条件
17．如图所示，小明在家里洗水果时，发现体积较小的苹果漂浮在水面上，而体积较大的芒果却沉在水底。（ρ水＝1.0×103kg/m3，g＝10N/kg）
（1）请在图乙方框内画出此时苹果的受力示意图；（“•”表示苹果）
（2）苹果的质量为150g，苹果受到的重力大小为 N；
（3）苹果受到的浮力大小为 N，依据是 ；
（4）小明想知道芒果的密度，如图丙所示，他用电子秤测量芒果的质量为 g，随后，他测出芒果的体积为400cm3，图甲中芒果受到的浮力大小为 N。芒果对容器底部压力大小为 N。
五．解答题（共1小题）
18．2026年3月12日-15日AWE上海家电展展出一款智能电水壶，标有“220V 1210W”，当它工作10min时，把质量为2kg的水从20℃加热到70℃，同时如图所示的电能表的转过了100转，求：
（1）该电能表的示数是 kW•h，电路中允许达到的最大功率为 W。
（2）电热水器这段时间内消耗的电能以及它的加热效率。[c水=4.2×103J/(kg⋅℃)]
（3）若电热水器的功率偏低是因为电压偏低造成的，请计算现在的实际电压。
六．计算题（共2小题）
19．2026年3月15日F1中国大奖赛配套展出一款便携式智能代步车WalkCar，小亮仔细阅读了此车的说明书，主要参数如表所示：（g取10N/kg）
求：
（1）小亮站在WalkCar上去距家3km的学校共用时10min，此过程中平均速度；
（2）小亮的质量为60kg，当他站立在WalkCar上静止时，WalkCar对水平地面的压强；
（3）若小亮站在WalkCar上以最高车速在水平路面上匀速前行50s，所受阻力为总重力的0.2倍，此过程中牵引力做的功。
20．如图，轻质杠杆AB可绕O点转动，在A、B两端分别挂有边长为10cm，重力为20N的完全相同的两正方体C、D，OA：OB＝4：3；当物体C浸入水中且露出水面的高度为2cm时，杠杆恰好水平静止，A、B两端的绳子均不可伸长且均处于张紧状态。（g＝10N/kg）求：
（1）物体C的密度；
（2）物体C受到的浮力；
（3）物体D对地面的压强。
参考答案解析
1．C
解：A．人的正常体温为36.5℃，我们感觉最舒适的温度在25℃左右，故A不符合题意；
B．台灯的功率为40W，额定电压为220V，工作电流为：
I=PU=40W220V=0.18A，故B不符合题意；
C．初中生正常步行的速度约为4km/h，约1.1m/s，故C符合题意；
D．一瓶矿泉水的质量约为0.5kg，没有5kg，故D不符合题意。
故选：C。
2．D
解：A．能从各个方向看见黄鹂，即投射在黄鹂表面上的光向各个方向反射，说明光发生了漫反射，故A正确；
B．水面相对于平面镜，阳光下的溪水波光粼粼，是光在水面发生反射，反射光进入人眼的缘故，是光的反射现象，故B正确；
C．溪水中的鱼反射的光斜射入空气中，在水面处发生了折射，折射光线向远离法线的方向偏折，我们看到的是变浅的鱼的虚像，故C正确；
D．目送白鹭高飞远去的过程中，物距变大，像距变小，为了使像成在视网膜上，晶状体对光的会聚能力应该变弱，即眼睛的晶状体变薄，故D错误。
故选：D。
3．D
解：A．返回舱与大气摩擦过程中，是通过做功的方式增大内能的，故A错误；
B．返回舱在返回过程中会发生能量转化和转移，由能量守恒定律可知，能量的总量不变，故B错误；
C．返回舱降落到地面的过程中，返回舱与地面间的空间位置发生变化，所以若以地面为参照物，返回舱是运动的，故C错误；
D．对于航天器来说，外壳要轻巧，即相同体积的材料，质量小，故其密度必须小；同时耐高温，即必须熔点高，不易熔化，故航天器外壳材料应具有的特性是密度小，熔点高，故D正确。
故选：D。
4．C
解：由电路图可知，L与RP串联，电流表测电路中的电流；
A、由图像可知，灯泡的电流与其两端电压的关系图线是一条曲线，所以通过小灯泡的电流与其两端的电压不成正比，故A错误；
B、由图象可知，电流表的示数为I＝0.2A时，灯泡两端的电压UL＝1.5V，
由串联电路的电压特点可知，电阻R两端的电压：UR＝U﹣UL＝4.5V﹣1.5V＝3V，
则电阻R的阻值：R=URIR=URI=3V0.2A=15Ω，故B错误；
C、此时小灯泡L的电功率：PL＝ULIL＝ULI＝1.5V×0.2A＝0.3W，故C正确；
D、通电10s整个电路消耗的电能：W＝UIt＝4.5V×0.2A×10s＝9J，故D错误。
故选：C。
5．B
解：A．摩擦起电的实质是使电子从一个物体转移到另一个物体，不是创造了电荷，故A错误；
B．因为高压线上是高压，在下面放风筝时可能会发生高压电弧触电或跨步电压触电，故B正确；
C．粗细相同的铜线（材料和横截面积都相同），则长度越长，铜线电阻越大，故C错误；
D．在教室里一个开关同时控制多盏灯，当其中一盏灯损坏时，其它灯仍可以发光，因此这些灯工作时互不影响，是并联连接，故D错误。
故选：B。
6．C
解：A、车座做的扁而平，是在压力一定时，通过增大受力面积来减小压强，故A错误；
B、车把上的刹车把手的动力臂比阻力臂长，属于省力杠杆，故B错误；
C、轮胎和脚踏做有凹凸不平的花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故C正确；
D、自行车在下坡过程中，质量不变，高度降低，重力势能减小，速度变大，动能变大，重力势能转化为动能。因为惯性的大小只与物体的质量有关，与运动速度无关，故D错误。
故选：C。
7．C
解：A、由图可知n＝2，则绳子自由端移动的距离为s＝nh＝2×10m＝20m，故A错误；
B、根据η=W有W总=GhFs=GhFnh=GnF可知，拉力F的大小为：F=Gnη=400N2×80%=250N，故B错误；
C、克服物重做的有用功为：W有＝Gh＝400N×10m＝4000J，
拉力F做的总功为：W总＝Fs＝250N×20m＝5000J，
额外功为：W额＝W总﹣W有＝5000J﹣4000J＝1000J，
则滑轮组有用功与额外功比值为W有：W额＝4000J：1000J＝4：1，故C正确；
D、用滑轮组提升重物时，额外功包括克服动滑轮重力做的功和克服绳重和摩擦做的功，所以克服动滑轮重力所做的功小于1000J，故D错误。
故选：C。
8．C
解：A、由图乙可知，当h＝10cm时，圆柱体刚好浸没，所以圆柱体的高度为10cm，故A错误；
B、由图乙可知，圆柱体的重力G＝8N，圆柱体浸没在水中时弹簧测力计示数F＝2N，
根据称重法可知，圆柱体浸没时受到的浮力F浮＝G﹣F＝8N﹣2N＝6N，
根据阿基米德原理可知，圆柱体的体积V＝V排=F浮ρ水g=6N1.0×103kg/m3×10N/kg=6×10﹣4m3＝600cm3，
由V＝Sh可知，圆柱体的横截面积：S=Vh=600cm310cm=60cm2，故B错误；
C、该圆柱体刚浸没时，其底部受到水的压强：p＝ρ水gh＝1.0×103kg/m3×10N/kg×10×10﹣2m＝1000Pa，故C正确；
D、由G＝mg可知，圆柱体的质量m=Gg=8N10N/kg=0.8kg＝800g，
该圆柱体的密度ρ=mV=800g600cm3≈1.3g/cm3，故D错误。
故选：C。
二．填空题（共5小题）
9．焦耳；电磁感应。
解：英国物理学家焦耳发现了导体中的电流产生的热量跟电流、电阻和通电时间的关系——焦耳定律。
英国物理学家法拉第发现了电磁感应现象，据此制成了发电机，推动了大规模用电时代的到来。
故答案为：焦耳；电磁感应。
10．污染型；3×107。
解：干木柴属于污染型能源。虽然木柴是可再生能源，但在燃烧过程中会产生大量的烟尘、二氧化碳等污染物，对环境有一定污染，所以不属于清洁型能源。
根据燃料完全燃烧放热公式可得完全燃烧2.5kg干木柴可放出的热量为：
Q放＝mq＝2.5kg×1.2×107J/kg ＝ 3×107J。
故答案为：污染型；3×107。
11．大气压；1.5×105。
解：（1）医生在为病人做拔火罐治疗时，先把酒精在罐内烧一下，罐内空气受热排出，此时迅速把罐扣在皮肤上，罐内的空气冷却后压强降低，小于外面的大气压，外面的大气压就将罐紧紧地压在皮肤上，所以利用的是大气压来工作的。
（2）根据p=FS可得，在标准大气压下，1.5m2的面积上受到的大气压力为F＝pS＝1.0×105Pa×1.5m2＝1.5×105N。
故答案为：大气压；1.5×105。
12．热传递；850J。
解：酒放出热量，内能减少，温度降低，是通过热传递的方式在改变酒的内能；
酒放出的热量：Q放＝c酒mΔt＝3.4×103J/（kg•℃）×50×10﹣3kg×（30℃﹣25℃）＝850J。
故答案为：热传递；850J。
13．闭合；35：2。
解：根据P=U2R可知，电热毯“加热”时，电路只有电阻R1工作，因此温控开关闭合时为“加热”状态；
此时的功率：P1=U2R1；
电热毯“保温”时，电阻R1、R2串联，电路的总电阻为R＝R1+R2，此时的电功率：
P2=U2R=U2R1+R2，
把R1：R2＝2：33代入可得：
P2=U2352R1，
所以P1：P2=U2R1：U2352R1=35：2。
故答案为：闭合；35：2。
三．作图题（共1小题）
14．（1）见解析；
（2）见解析。
解：（1）由左图可知，小磁针的左端是N极，右端是S极，根据磁极间的作用可以判断通电螺线管的左端是N极，右端为S极，根据安培定则，可以判断电流从螺线管的右端进入，从左端流出，所以电源的右端是正极，左端是负极。且在磁体外部，磁感线从N极出发回到S极，即磁感线方向是向右的，如图所示：
。
（2）开关控制电灯时，开关连接在火线与电灯之间，火线首先过开关再入灯泡顶端的金属点，零线直接连电灯的螺丝口；
三孔插座的接法：左孔接零线，右孔接火线，上孔接地线，如图所示：
。
四．实验探究题（共3小题）
15．（1）①46；②晶体；③c；（2）①10.0；②照相机；③c。
解：（1）①由图1乙知：温度计上10℃之间有10个小格，所以一个小格代表的温度是1℃，即此温度计的分度值为1℃，温度计示数为46℃；②如1丙图，海波在BC段吸收热量，温度保持不变，是熔化过程，海波有固定的熔化温度，所以海波是晶体；③由题可知，其他条件不变，仅将海波的质量增加，海波的熔点是不变的，但是b、d表示熔点都变了，所以bd错误，c正确；
（2）①当蜡烛、凸透镜、光屏在如图所示位置时，光屏上出现了等大清晰的像，此时u＝v＝20.0cm，根据u＝v＝2f，成倒立等大的实像，故该凸透镜的焦距为f＝10.0cm；②保持凸透镜位置不动，在（2）实验基础上，把蜡烛远离透镜移动，此时物距增大，根据凸透镜成实像时，物远像近像变小可知，移动光屏，在光屏得到一个清晰倒立、缩小的实像，应用与照相机；③保持凸透镜位置不动，把蜡烛移到45cm处，此时u＝50cm﹣45cm＝5cm＜f，根据u＜f时，成正立放大的虚像，像与物同侧，故小梦是在c区域观察像。故答案为：（1）①46；②晶体；③c；（2）①10.0；②照相机；③c。
16．（1）不会；有；（2）见解答图；（3）B；（4）导体两端的电压一定时，通过导体的电流与导体的电阻成反比；（5）R2；（6）左；0.15；（7）C。
解：（1）原图中电流表与定值电阻并联接入电路，电压表串联接入电路，电压表内阻很大，相当于断路，此时电压表测电源电压，因此电流表不会被烧坏，电压表有示数；
（2）电压表应与定值电阻并联，电流表应与定值电阻串联，如图所示：
；
（3）电流表无示数，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，与电压表并联的定值电阻断路，故选B；
（4）由图象可知，导体的电阻增大，通过导体的电流减小，通过导体的电流与导体的电阻的乘积保持不变，故可得出结论：导体两端的电压一定时，通过导体的电流与导体的电阻成反比；
（5）由图象可知，电阻两端的电压：UV＝IR＝0.1A×20Ω＝…＝0.4A×5Ω＝2V；根据串联电路电压的规律，变阻器分得的电压：U滑＝U﹣UV＝3V﹣2V＝1V，变阻器分得的电压为电压表示数的1V2V=0.5倍，根据分压原理，当接入25Ω电阻时，变阻器连入电路中的电阻为：R滑＝0.5×25Ω＝2.5Ω＞10Ω，则上述实验所选用的滑动变阻器是R2；
（6）根据串联电路的分压原理可知，将定值电阻由10Ω改接成15Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，根据串联电路电压的规律可知，为了保持定值电阻两端电压不变，应增大滑动变阻器分得的电压，由串联分压的分压原理可知，应增大滑动变阻器连入电路中的电阻，所以滑片应向左端移动，使电压表的示数不变；
由串联电路的分压原理可知，使用10Ω电阻时滑动变阻器接入电路的电阻：R滑2=U滑UV•R2=1V2V×10Ω＝5Ω，由串联电路的电阻特点和欧姆定律可知，更换成15Ω的电阻，没有移动滑片时电流表的示数：I'3=UR总=UR3+R滑2=3V15Ω+5Ω=0.15A；
（7）本实验进行多次测量的目的是寻找普遍规律；
A、用刻度尺测量物理教科书的长和宽，进行多次测量的目的是求平均值，减小误差，故A不符合题意；
B、用电流表和电压表测量定值电阻的阻值，进行多次测量的目的是求平均值，减小误差，故B不符合题意；
C、探究杠杆的平衡条件，多次测量是为了寻找普遍规律，故C符合题意；故选C。
故答案为：（1）不会；有；（2）见解答图；（3）B；（4）导体两端的电压一定时，通过导体的电流与导体的电阻成反比；（5）R2；（6）左；0.15；（7）C。
17．（1）见解答图；（2）1.5；（3）1.5；苹果漂浮时受到的浮力大小与重力大小相等；（4）480；4；0.8。
解：（1）由图甲可知苹果漂浮在水面，由物体的漂浮条件可知，苹果受到的浮力与重力的大小相等，因此所画重力作用线的长度应与浮力作用线的长度相等，结合重力的方向竖直向下、浮力的方向竖直向上画出此时苹果的受力示意图，如图所示：
；
（2）苹果受到的重力：G＝mg＝150×10﹣3kg×10N/kg＝1.5N；
（3）由物体的漂浮条件可知，苹果漂浮时受到的浮力大小与重力大小相等，即苹果受到的浮力：F浮＝G＝1.5N；
（4）由图丙读出芒果的质量为480g，则芒果受到的重力：G'＝m'g＝480×10﹣3kg×10N/kg＝4.8N，
图甲中芒果受到的浮力：F'浮＝ρ水gV'排＝1.0×103kg/m3×10N/kg×400×10﹣6m3＝4N，
由力的平衡条件和力的作用是相互的可知，芒果对容器底部压力：F压＝F支＝G'﹣F'浮＝4.8N﹣4N＝0.8N。
故答案为：（1）见解答图；（2）1.5；（3）1.5；苹果漂浮时受到的浮力大小与重力大小相等；（4）480；4；0.8。
五．解答题（共1小题）
18．（1）120.7；4400；
（2）电热水器这段时间内消耗的电能以及它的加热效率分别为6×105J、70%；
（3）现在的实际电压为200V。
解：（1）由图可知，该电能表的示数为120.7kW•h；
由图可知，电能表的工作电压U＝220V，额定最大电流I大＝20A，
则路中允许达到的最大功率：P大＝UI＝220V×20V＝4400W；
（2）电热水器这段时间内消耗的电能：W=nN=100revs600revs/kW⋅h=16kW•h＝6×105J；
水吸收的热量：Q吸＝c水mΔt＝4.2×103J/（kg•℃）×2kg×（70℃﹣20℃）＝4.2×105J，
电热水器的加热效率：η=Q吸W=4.2×105J6×105J=70%；
（3）由P=U2R可知，电热水器的电阻：R=U2P=(220V)21210W=40Ω，
由W=U2Rt可知，电路的实际电压：U实=WRt=6×105J×40Ω10×60s=200V。
故答案为：（1）120.7；4400；
（2）电热水器这段时间内消耗的电能以及它的加热效率分别为6×105J、70%；
（3）现在的实际电压为200V。
六．计算题（共2小题）
19．（1）他骑行的平均速度是18km/h；
（2）WalkCar对水平地面的压强是6.3×105Pa；
（3）牵引力做的功是5.04×104J。
解：
（1）此过程中平均速度：v=st=3km10×160h=18km/h；
（2）当他站立在WalkCar上静止时对水平地面的压力：
F＝G总＝（m1+m2）g＝（60kg+3kg）×10N/kg＝630N，
对水平地面的压强：
p=FS=630N10×10−4m2=6.3×105Pa；
（3）WalkCar以最高车速在水平路面上匀速前行50s，其通过的路程：s′＝v′t′＝8m/s×50s＝400m，
WalkCar匀速行驶时受到的摩擦力：f＝0.2G总＝0.2×630N＝126N，
由于WalkCar做匀速直线运动时受到的牵引力和阻力是一对平衡力，则牵引力：F′＝f＝126N，
牵引力做的功：W＝F′s′＝126N×400m＝5.04×104J。
答：（1）他骑行的平均速度是18km/h；
（2）WalkCar对水平地面的压强是6.3×105Pa；
（3）牵引力做的功是5.04×104J。
20．（1）物体C的密度是2×103kg/m3；
（2）物体C受到的浮力是8N；
（3）物体D对地面的压强400Pa。
解：（1）物体C的体积为V＝（10cm）3＝1000cm3＝1×10﹣3m3，
由G＝mg知，物体C的质量为m=Gg=20N10N/kg=2kg，
则物体C的密度ρ=mV=2kg1×10−3m3=2×103kg/m3；
（2）物体C排开水的体积为V排=10cm×10cm×(10cm−2cm)=800cm3=8×10−4m3，
则物体C受到的浮力F浮=ρ水gV排=1×103kg/m3×10N/kg×8×10−4m3=8N；
（3）根据力的平衡条件，杠杆A端绳子的拉力为FA＝G﹣F浮＝20N﹣8N＝12N，
根据杠杆平衡条件则有FA×OA＝FB×OB，则杠杆B端绳子的拉力为FB=FA×OAOB=12N×43=16N，
则物体D受到地面的支持力为F支＝G﹣FB＝20N﹣16N＝4N，
根据相互作用力条件，物体D对地面的压力为F＝F支＝4N，
则物体D对地面的压强p=FS=4N0.1m×0.1m=400Pa。
质量
3kg
地面接触总面积
10cm2
最高车速
8m/s
