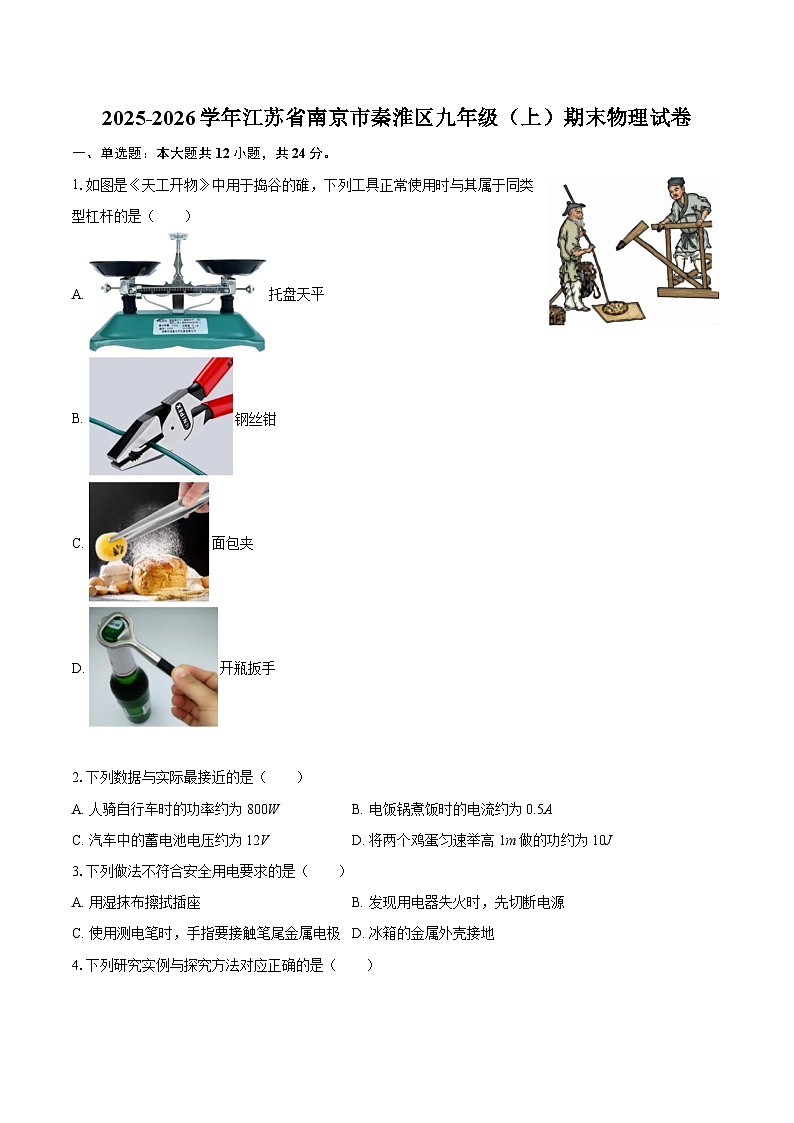

2025-2026学年江苏省南京市秦淮区九年级（上）期末物理试卷-自定义类型

这是一份2025-2026学年江苏省南京市秦淮区九年级（上）期末物理试卷-自定义类型，共15页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.如图是《天工开物》中用于捣谷的碓，下列工具正常使用时与其属于同类型杠杆的是（ ）
A. 托盘天平
B. 钢丝钳
C. 面包夹
D. 开瓶扳手
2.下列数据与实际最接近的是（ ）
A. 人骑自行车时的功率约为800WB. 电饭锅煮饭时的电流约为0.5A
C. 汽车中的蓄电池电压约为12VD. 将两个鸡蛋匀速举高1m做的功约为10J
3.下列做法不符合安全用电要求的是（ ）
A. 用湿抹布擦拭插座B. 发现用电器失火时，先切断电源
C. 使用测电笔时，手指要接触笔尾金属电极D. 冰箱的金属外壳接地

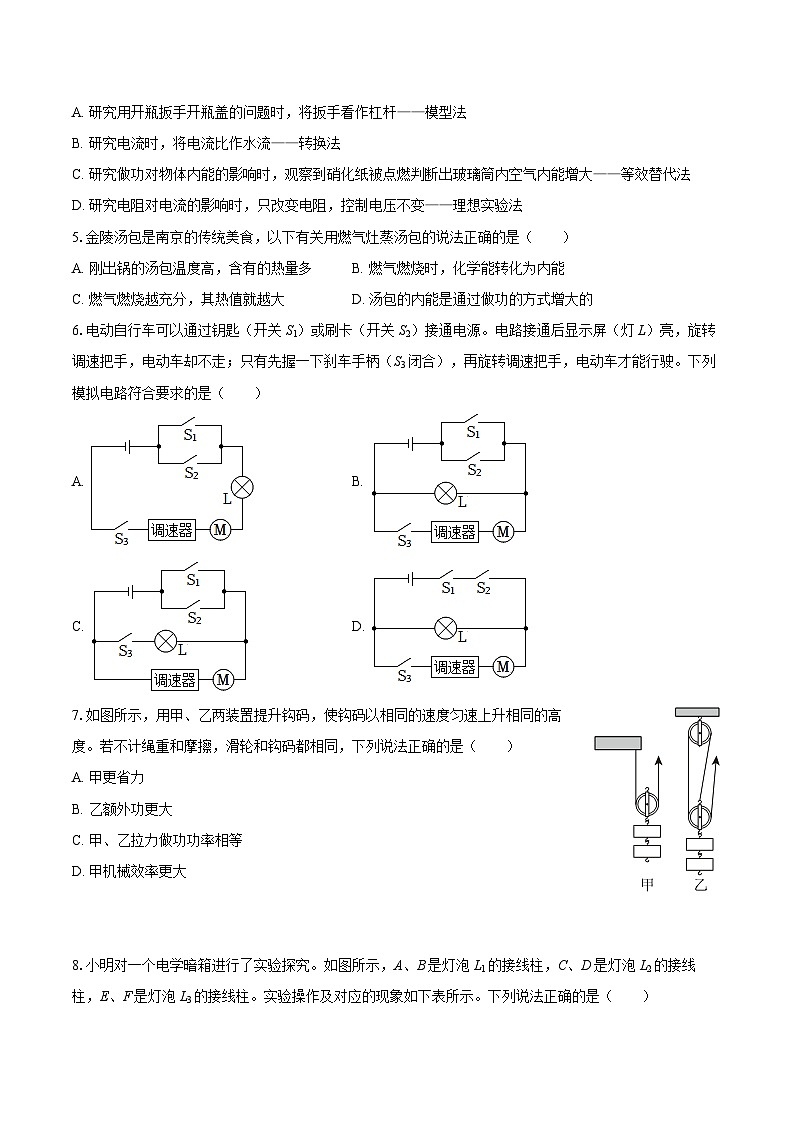

4.下列研究实例与探究方法对应正确的是（ ）
A. 研究用开瓶扳手开瓶盖的问题时，将扳手看作杠杆——模型法
B. 研究电流时，将电流比作水流——转换法
C. 研究做功对物体内能的影响时，观察到硝化纸被点燃判断出玻璃筒内空气内能增大——等效替代法
D. 研究电阻对电流的影响时，只改变电阻，控制电压不变——理想实验法
5.金陵汤包是南京的传统美食，以下有关用燃气灶蒸汤包的说法正确的是（ ）
A. 刚出锅的汤包温度高，含有的热量多B. 燃气燃烧时，化学能转化为内能
C. 燃气燃烧越充分，其热值就越大D. 汤包的内能是通过做功的方式增大的
6.电动自行车可以通过钥匙（开关S1）或刷卡（开关S2）接通电源。电路接通后显示屏（灯L）亮，旋转调速把手，电动车却不走；只有先握一下刹车手柄（S3闭合），再旋转调速把手，电动车才能行驶。下列模拟电路符合要求的是（ ）
A. B.
C. D.
7.如图所示，用甲、乙两装置提升钩码，使钩码以相同的速度匀速上升相同的高度。若不计绳重和摩擦，滑轮和钩码都相同，下列说法正确的是（ ）
A. 甲更省力
B. 乙额外功更大
C. 甲、乙拉力做功功率相等
D. 甲机械效率更大

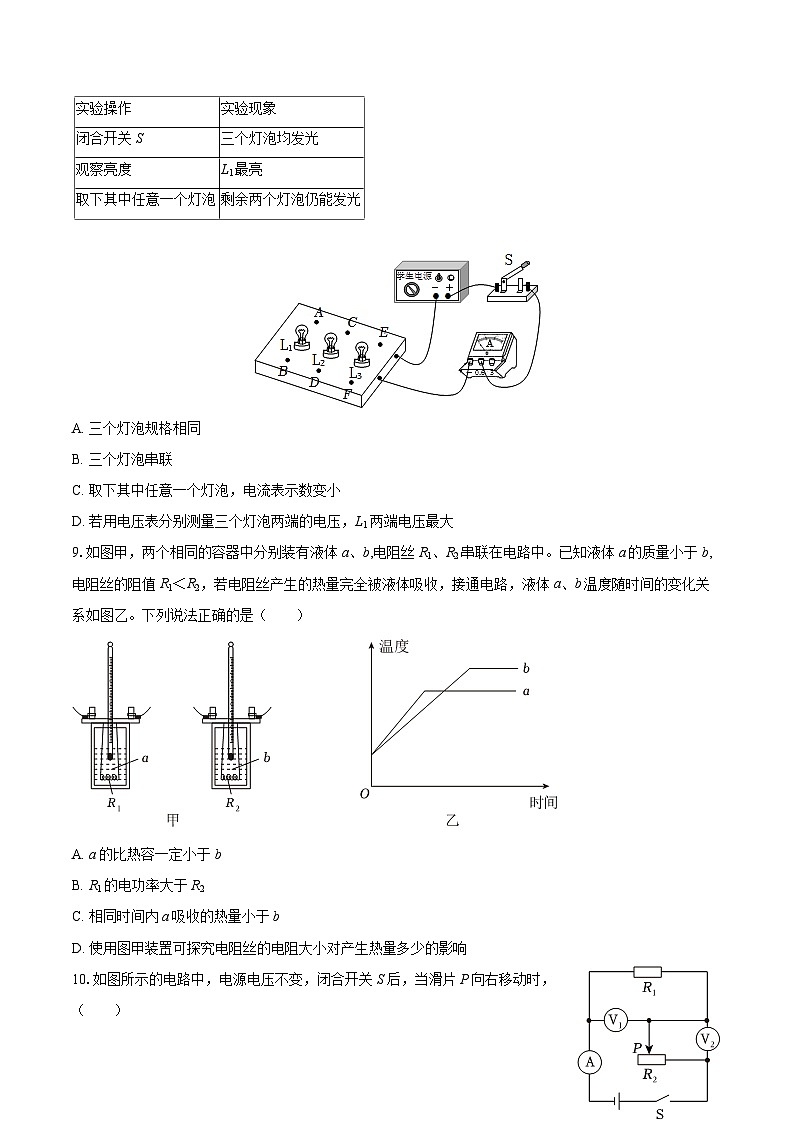

8.小明对一个电学暗箱进行了实验探究。如图所示，A、B是灯泡L1的接线柱，C、D是灯泡L2的接线柱，E、F是灯泡L3的接线柱。实验操作及对应的现象如下表所示。下列说法正确的是（ ）
A. 三个灯泡规格相同
B. 三个灯泡串联
C. 取下其中任意一个灯泡，电流表示数变小
D. 若用电压表分别测量三个灯泡两端的电压，L1两端电压最大
9.如图甲，两个相同的容器中分别装有液体a、b,电阻丝R1、R2串联在电路中。已知液体a的质量小于b,电阻丝的阻值R1＜R2，若电阻丝产生的热量完全被液体吸收，接通电路，液体a、b温度随时间的变化关系如图乙。下列说法正确的是（ ）
A. a的比热容一定小于b
B. R1的电功率大于R2
C. 相同时间内a吸收的热量小于b
D. 使用图甲装置可探究电阻丝的电阻大小对产生热量多少的影响
10.如图所示的电路中，电源电压不变，闭合开关S后，当滑片P向右移动时，（ ）
A. 电流表示数变小，电压表V2示数变大
B. 电流表示数变大，电压表V2示数不变
C. 电压表V1示数与电流表示数乘积不变
D. 电压表V2示数变化量与电流表示数变化量的比值不变
11.光照强度会影响花卉生长。图甲为光照强度过大时触发报警的电路，电源电压不变，R0为电阻箱，R为光敏电阻，其阻值随光照强度变化关系如图乙，当电流表示数大于某一值时触发报警。闭合开关S，下列说法正确的是（ ）
A. R的阻值随光照强度增大而增大
B. R0一定时，电路的总功率随光照强度增大而减小
C. 增大R0可增大触发报警时的光照强度
D. 减小电源电压可减小触发报警时的光照强度
12.如图甲所示电路，电源电压恒为18V，电流表量程为0～0.6A，电压表量程为0～15V，滑动变阻器标有“？Ω 1 A”。闭合开关，在保证所有元件安全的情况下，最大范围内调节滑动变阻器的滑片，绘制了这一过程中电流表示数与电压表示数对应关系图像，如图乙；然后再将电压表正确改接在A、B、C中的某两点间，闭合开关，重复上述操作，绘制了电压表示数与跟电压表并联元件的电阻的对应关系图像，如图丙。下列说法正确的是（ ）
①定值电阻的阻值为12Ω
②灯泡的额定功率为2.5W
③滑动变阻器两端电压的最大值为10.8V
④在最大范围内调节滑片的过程中，电路的总功率变化了3.6W
A. ①②B. ②④C. ③④D. ②③
二、填空题：本大题共6小题，共21分。
13.太阳能LED照明路灯主要由太阳能电池、LED灯等部分组成。太阳能电池将太阳能转化为 能；LED灯的核心部件是发光二极管，其主要材料是 （选填“导体”、“半导体”或“超导体”）；已知该LED灯的规格是“220V 8.8W”，其正常发光时与额定功率为55W的白炽灯亮度相同，则正常发光相同时间，LED灯与白炽灯相比可以节约 %的电能。
14.如图是某单缸汽油机工作时的能量数据，图中横线处应填写的内容是：① ；② 。若汽油的热值为4.6×107J/kg,则该工作过程中消耗的汽油质量为 kg。若汽油机飞轮转速为1800r/min,则每秒钟完成 个工作循环。
15.如图是小刘家的电能表，他家同时工作的用电器总功率不能超过 W；
他只让一个电热水壶工作，测得100s内电能表指示灯闪烁了100次，壶中1kg水的温度升高了20℃，则该电热水壶的电功率为 W，水吸热 J[已知c水=4.2×103J/（kg•℃）]。
16.如图是定值电阻R和灯泡L的U-I图像，灯泡L额定电压为2.5V。若只将R、L并联在1.5V的电路中，R、L的电功率之比为 ；若只将R、L串联在电路中，该电路电源电压最大为 V，此时电路总功率为 W。
17.如图甲所示，某电热敷腰带有高温、中温和低温三个挡位，图乙是其内部简化电路图，R1、R2、R3为加热电阻，其中R1、R2的阻值均为1100Ω，通过旋转开关可实现挡位切换，当开关转至 （选填“ab”、“bc”、“cd”或“de”）时，电热敷腰带处于高温挡工作，此时电路总电流为0.7A，则R3= Ω；旋转开关转至cd时，电热敷腰带的功率为 W；该电热敷腰带的高温挡和低温挡功率之比为 。
18.小红将量程为0～3V的电压表改装成一个测量质量的电子秤，其原理如图甲所示。电源电压恒为6V，定值电阻R0的阻值为60Ω，压敏电阻R的阻值随压力的变化关系如图乙所示。O点是杠杆OAC的支点，托盘固定在A点，OA：OC=1：4，托盘及杠杆等组件的质量忽略不计。若增大托盘里被测物体的质量，电压表的示数会变 ；电子秤的0kg刻度线应标注在电压表刻度盘 V的刻度线处；若R0的阻值为120Ω，则电子秤能测量的最大质量为 kg；若想增大电子秤的量程，可将托盘的固定点A向 移动。
三、作图题：本大题共3小题，共6分。
19.图中利用羊角锤撬钉子，在锤柄A点处画出所施加的最小动力F和其力臂l。
20.如图，人在楼上用滑轮组提升重物，画出滑轮组的绕绳方式。
21.如图是家庭电路的一部分，电位器是调节台灯（螺口灯泡）亮度的装置，a、b、c是它的三个接线柱，旋钮带动滑片转动，要求顺时针旋转旋钮时灯泡的亮度变亮，请用笔画线代替导线，将电路图补充完整。
四、实验探究题：本大题共6小题，共33分。
22.小明在“探究杠杆的平衡条件”实验中所用的实验器材有：刻度均匀的杠杆、支架、细线和质量相同的钩码若干个。
（1）实验前，杠杆静止在如图甲所示位置，应将左端的平衡螺母向 （选填“左”或”右”）调节，直到杠杆在水平位置平衡，目的是便于测量 。
（2）实验中，当杠杆两侧的钩码个数和位置如图乙所示时，杠杆在水平位置平衡；若将左侧钩码向左移动2格，则右侧钩码应向右移动 格才能使杠杆仍在水平位置平衡。
（3）小明通过实验得出的结论是：动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离。这个结论与杠杆平衡条件不符，原因是实验过程中 （填字母）。
A.没有改变力的大小
B.没有改变力的方向
C.没有改变力的作用点
（4）小明用粗细均匀的钢直尺来制作杆秤，如图丙所示，制作过程如下：
①分别在直尺上5cm和10cm刻度处钻了小孔A和B，各用细绳穿过小孔作为秤钩和提纽。在秤钩处悬挂秤盘，把质量为20g的钩码挂在细绳上作为秤砣。移动秤砣到20cm处的C点时，杆秤刚好在水平位置平衡，此处即为该杆秤的“定盘星”，相当于杆秤的“零刻度线”。
②用这个自制的杆秤称量某物体时，在秤盘中放入待测物体，移动秤砣到D点时，杆秤在水平位置平衡。根据杠杆平衡条件可知，此物体的质量为 g,杆秤的量程为0～ g。
23.为了探究影响动能大小的因素，小华利用斜面、小车、木块等器材开展了如图所示的探究活动。
（1）该实验探究的是 （选填“木块”或“小车”）动能大小的影响因素，若水平面光滑， （选填“能”或“不能”）达到探究目的。
（2）比较乙、丙两图，让小车从同一高度由静止下滑的目的是 。
（3）比较甲、丙两图，能否探究动能与速度的关系？若能，请在横线上写出正确的实验结论；若不能，请写出理由。 。
（4）“强弩之末，势不能穿鲁缟”，即强弩发射出去的箭到最后，不能穿透薄薄的丝绸，说明动能的大小与 有关。
24.“比较质量相等的不同燃料燃烧时放出的热量”实验的装置如图所示：
（1）甲、乙实验中以下四个方面：①烧杯内液体种类；②烧杯内液体质量；③加热时间；④烧杯内液体温度的变化量，其中要求相同（等）的有 （填序号，下同），燃料燃烧时放出的热量通过 来反映。
（2）正确操作获得数据，算出了酒精的热值，发现测量结果偏 。
（3）实验完成后，若要观察不同物质吸热升温的现象，需要添加的测量工具是 。
25.为探究导体电阻大小与材料、长度和横截面积的关系，小美在如图所示电路中的M、N两点之间分别接入不同的电阻丝，其规格如下表所示：
（1）实验中应通过观察 来比较电阻的大小。
（2）为完成实验探究，请将表格补充完整：
① ；
② 。
（3）分别将编号为A、B的电阻丝接入电路进行实验，得到的实验结论被实际应用到了 的工作原理中（填字母）。
A.电压表
B.电流表
C.滑动变阻器
26.“探究电流与电阻的关系”实验电路如图1所示，滑动变阻器R的最大阻值为50Ω，电源电压恒为6V。
（1）连接电路时，开关应______。
（2）闭合开关，移动滑动变阻器的滑片，发现电流表示数变化，电压表示数始终为零，此时出现的故障可能是______。
（3）排除以上故障后，接入4Ω的定值电阻，闭合开关。调节滑动变阻器，使电压表示数为2V，记下电流表示数。断开开关，仅将定值电阻换为5Ω后，闭合开关，接下来的操作是：将滑动变阻器滑片向______移，直到电压表示数仍为2V，并记录电流表的示数。
（4）更换不同定值电阻进行实验，为了能够完成上述实验，更换的电阻R的阻值不能超过______Ω；得到部分数据如下表，请在图2坐标系中描点并画出图像。
（5）根据图像分析，可得出本实验结论：______。
（6）多次实验的目的是：______。
27.现要测量两个灯泡L1、L2正常发光时的电阻。
（1）图甲是用“伏安法”测量灯泡L1（U额=2.5V）正常发光时电阻的实物电路。
①用笔画线代替导线，将图甲电路连接完整（导线不允许交叉）；
②闭合开关前，滑片应移到最______端；
③闭合开关，移动滑片，当电压表示数为2.5V时，电流表示数如图乙所示，则灯泡L1正常发光时的电阻约为______Ω（精确到0.1）；
④利用该电路，能不能探究电流与电压的关系？______
（2）为了测量额定电流为I0的灯泡L2正常发光时的电阻，小华设计了如图丙所示的电路，已知定值电阻的阻值为R0，电源电压恒为U。
①闭合S、S1断开S2，调节滑片P，使电压表示数为______时，灯泡L2正常发光（用所给字母表示，下同）；
②断开S1闭合S、S2，读出电压表示数U1，则RL2=______。
五、计算题：本大题共2小题，共12分。
28.小红驾驶电动汽车在某路段行驶时发现：每消耗1kW•h的电能，汽车可匀速直线行驶5.4km。已知汽车在该路段行驶时受到的阻力是600N，请计算：
（1）汽车在该路段匀速直线行驶5.4km,牵引力做功多少J？
（2）汽车在该路段的能量转换效率是多少？
29.小小畅想未来有一天人类能够登陆火星，他为航天员设计了一款航天服，既能保温又能照明。其简化电路如图甲所示，电源电压恒为24V，发热电阻R的阻值为6Ω，灯泡标有“24V12W”。灯泡电阻随温度的变化可忽略不计，闭合开关S1、S2。
（1）通过发热电阻R的电流是多少A？
（2）灯泡的电阻是多少Ω？
（3）为了节约用电，小小将开关S2更换为光敏开关，当光照强度大于50Lux时，光敏开关会自动断开。假设某时段火星表面的光照强度随时间的变化如图乙所示，则0～100s内航天服消耗的电能是多少J？
六、综合题：本大题共1小题，共4分。
30.（1）小军用滑轮组提升物体，绳子自由端竖直移动的距离和物体上升的高度随时间变化的关系分别如图甲a、b所示。已知物体质量为0.5kg,绳端拉力为2.5N。则在0～5s内，滑轮组的有用功为 J，机械效率为 %（百分号前保留一位小数）。
（2）小军把一个质量为120kg的重物搬到2m高的车上，为了省力他用长木板搭了一个斜面（如图乙），搬运过程中，他用沿斜面向上、大小为600N的力F，将物体以0.5m/s的速度匀速推到车上，斜面的机械效率为80%。则此过程中力F的功率为 W，物体受到斜面的摩擦力大小为 N。
1.【答案】C
2.【答案】C
3.【答案】A
4.【答案】A
5.【答案】B
6.【答案】B
7.【答案】C
8.【答案】C
9.【答案】C
10.【答案】D
11.【答案】C
12.【答案】B
13.【答案】电
半导体
84

14.【答案】1.61×107
机械
0.35
15

15.【答案】13200
1200
8.4×104

16.【答案】3：2
4
1.2

17.【答案】de
440
44
7：1

18.【答案】大
1
120
左

19.【答案】解：力臂越长越省力，最长的力臂即支点与作用点的连线，连接OA即为最长力臂l，然后根据力臂的画法作出垂直于力臂的作用力F即可，如下图所示：
。
20.【答案】
21.【答案】
22.【答案】右
力臂
3
B
120
320

23.【答案】小车
不能
使小车到达水平面的速度相同
不能，没有控制质量相同
速度

24.【答案】①②
温度计示数的变化量
小
秒表

25.【答案】电流表示数
l
S
C

26.【答案】断开 电阻短路 左 25； 电压一定时，电流与电阻成反比 得出普遍性的结论
27.【答案】①；②左；③8.3；④不能 U-I0R0;
28.【答案】汽车在该路段匀速直线行驶5.4km，牵引力做功3.24×106J 汽车在该路段的能量转换效率是90%
29.【答案】通过发热电阻R的电流是4A 灯泡的电阻是48Ω 从0-100s内航天服消耗的电能是10080J
30.【答案】0.5
66.7
300
120
实验操作
实验现象
闭合开关S
三个灯泡均发光
观察亮度
L1最亮
取下其中任意一个灯泡
剩余两个灯泡仍能发光
编号
材料
长度
横截面积
A
镍铬合金
①
②
B
镍铬合金
2l
S
C
镍铬合金
l
2S
D
锰铜合金
l
S
R/Ω
4
5
8
10
20
0.25
0.2
0.125
0.1
0.05
I/A
0.50
0.4
0.25
0.2
0.1
