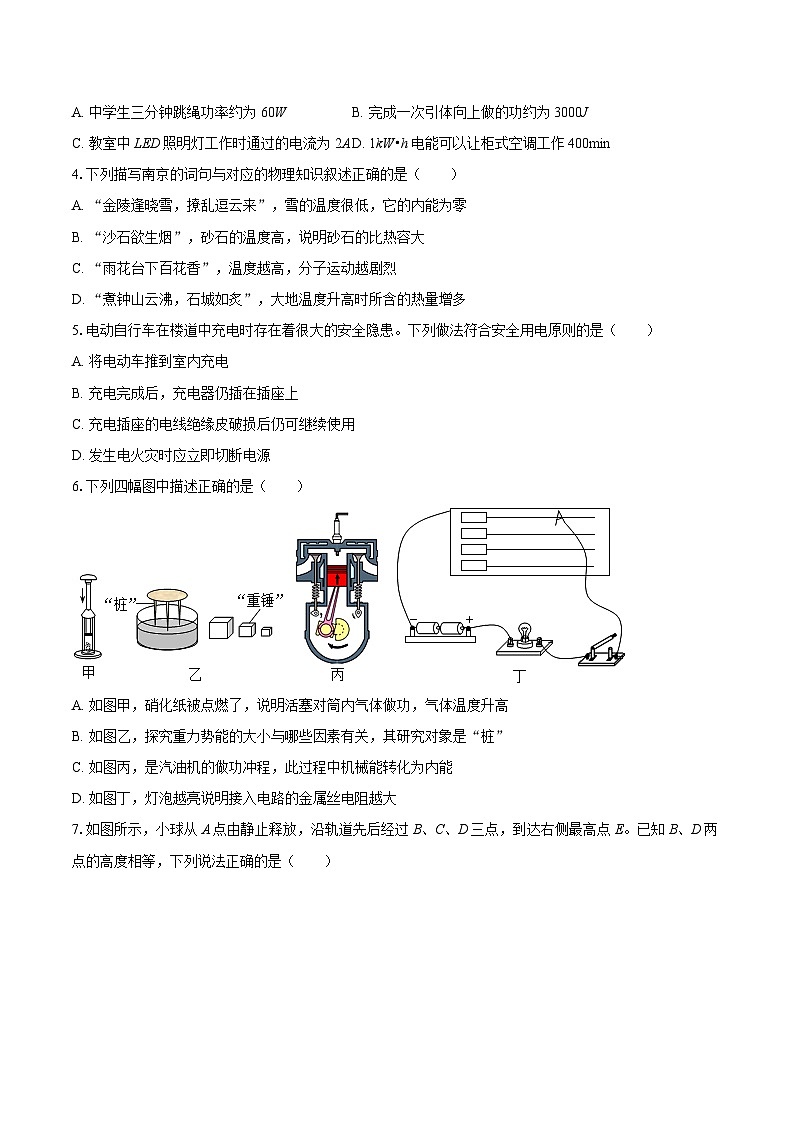

2025-2026学年江苏省南京市玄武区九年级（上）期末物理试卷-自定义类型

这是一份2025-2026学年江苏省南京市玄武区九年级（上）期末物理试卷-自定义类型，共17页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.如图所示，下列简单机械的使用，费力的是（ ）
A. 船桨B. 动滑轮
C. 斜面D. 扳手
2.下列情况中人对物体做了功的是（ ）
A. 费力但汽车不动
B. 把一箱报刊搬起来
C. 背着书包站在水平自动人行道上匀速前进
D. 足球被踢之后在草地滚动
3.以下数据中最接近生活实际的是（ ）
A. 中学生三分钟跳绳功率约为60WB. 完成一次引体向上做的功约为3000J
C. 教室中LED照明灯工作时通过的电流为2AD. 1kW•h电能可以让柜式空调工作400min
4.下列描写南京的词句与对应的物理知识叙述正确的是（ ）
A. “金陵逢晓雪，撩乱逗云来”，雪的温度很低，它的内能为零
B. “沙石欲生烟”，砂石的温度高，说明砂石的比热容大
C. “雨花台下百花香”，温度越高，分子运动越剧烈
D. “煮钟山云沸，石城如炙”，大地温度升高时所含的热量增多
5.电动自行车在楼道中充电时存在着很大的安全隐患。下列做法符合安全用电原则的是（ ）
A. 将电动车推到室内充电
B. 充电完成后，充电器仍插在插座上
C. 充电插座的电线绝缘皮破损后仍可继续使用
D. 发生电火灾时应立即切断电源
6.下列四幅图中描述正确的是（ ）
A. 如图甲，硝化纸被点燃了，说明活塞对筒内气体做功，气体温度升高
B. 如图乙，探究重力势能的大小与哪些因素有关，其研究对象是“桩”
C. 如图丙，是汽油机的做功冲程，此过程中机械能转化为内能
D. 如图丁，灯泡越亮说明接入电路的金属丝电阻越大
7.如图所示，小球从A点由静止释放，沿轨道先后经过B、C、D三点，到达右侧最高点E。已知B、D两点的高度相等，下列说法正确的是（ ）
A. 从A点运动到B点的过程中，小球的重力势能全部转化为动能
B. 小球在B点的动能大于其在D点的动能
C. 在C点时，小球动能为0
D. 从A点运动到E点的过程中，小球机械能保持不变
8.如图是一个塔式吊车玩具。闭合开关S1、S2，吊臂中的电动机M拉动细线吊起物体A，灯L发光；再断开S2，L不发光，电动机M仍然正常工作。符合设计要求的电路图是（ ）
A.
B.
C.
D.
9.如图所示的是某品牌的普通照明用LED灯的外包装盒，上面三个数据指的是：这只额定功率“3.5W”的LED灯，正常工作时和“7W”的节能灯或“35W”的白炽灯正常发光的亮度一样。若盒上所标注的LED灯、节能灯、白炽灯均正常发光，每天使用4小时，下列说法错误的是（ ）
A. LED灯发光效率最高
B. 相同时间内LED灯消耗的电能最少
C. LED灯与白炽灯相比，可以节约90%的电能
D. LED灯与节能灯相比，每月（30天）可节约电能4.2kW•h
10.如图所示电路，闭合开关，两灯均不发光，小明同学打算用不同的方法进行故障检查。若电路中只有一盏灯出现故障，则下列判断正确的是（ ）
A. 将导线并联在A、B，两灯均不亮，则L1断路
B. 将另一个灯泡L3并联在A、B，L2、L3发光，则L1断路
C. 将电流表并联在B、C，电流表无示数，则L2断路
D. 将电压表并联在B、D，电压表示数为电源电压，则L1断路
11.图甲为我国首架自行研制的C919客机，图乙是该客机使用的轴流式涡轮喷气发动机，发动机在工作中，空气流过压气机与燃料混合后在燃烧室中燃烧，燃烧产生的高温高压气流推动涡轮；所受空气阻力与运行速度的关系如图丙所示，涡轮喷气发动机若燃料完全燃烧产生内能的24%用于推力做功（航空燃油热值q=5.0×107J/kg），若飞机以200m/s的速度水平匀速巡航50min,则下列说法正确的是（ ）
A. 燃烧室中，内能转化为化学能
B. 涡轮喷气过程的能量转化相当于热机的压缩冲程
C. 推力克服空气阻力所做的功是1.08×1010J
D. 需要消耗1800kg的航空燃油
12.如图甲所示电路中，电源电压U恒定，电压表、电流表量程分别为0～15V、0～3A，滑动变阻器标有“155Ω 2 A”，灯泡标有“6V3.6W”。闭合开关，在保证元件安全的前提下，最大范围内调节滑片，电流表示数的变化范围为0.15A～0.6A，电压表示数的变化范围为6V～15V。将电压表正确改接在A、B、C中的某两点间，重复操作，电压表最大值为U1，调节过程中电压表所测元件最小功率为P1，两次调节过程中，电路总功率最小值为P2，已知U1：U=1：3；P1：P2=1：36。则下列说法正确的是（ ）
A. R1的阻值为10ΩB. 电源电压为12VC. P2为1.75WD. 最小电流为0.1A
二、填空题：本大题共5小题，共14分。
13.加油机为战机加油时，两机在同一高度保持相同速度匀速水平飞行，则重力势能减小的是 （选填“加油机”或“战机”），战机的机械能 （选填“增大”“减小”或“不变”）。
14.如图甲所示有两个电路元件A和B，流过元件的电流与其两端电压的关系如图乙所示，可知元件A的阻值为 Ω；闭合开关S，若电流表的示数为0.4A，则电源电压 V；若电源电压变为6V，闭合开关，电流表示数为 A。
15.某同学用一个重为6N的动滑轮将90N的重物匀速向上提起2m,拉力所做的总功为200J。则拉力F= N，额外功W额= J，机械效率是 %。
16.如图甲所示是学校里面常用的一种质量为2.2kg的移动指示牌，其侧视图如图乙所示，其中AB为指示牌牌面，CD和BE为支架（AB长为120cm,BE、CE长为50cm,菱架重力不计）。指示牌被风吹倒时可看作杠杆；假设此时指示牌重力G的作用线通过E点，风力F的作用点在AB的中点，则F G；若增大BE的长度，则指示牌更 （选填“容易”或“不容易”）被风吹倒；根据图乙所示风向可计算出刚好把D端吹离地面这一瞬间的风力大小为 N。
17.如图所示电路，电源电压保持12V不变，滑动变阻器上标有“50Ω1.5A”字样，闭合开关，电流表的示数为0.4A；将电流表改接到另一位置后示数变化了0.2A。则电阻R1为 Ω，电流表改接的位置为 （选填“a”或“b”），电路消耗的总功率是 W。
三、作图题：本大题共3小题，共6分。
18.如图（a）所示为笔记本电脑，（b）为其简化图，ABC为电脑屏幕。请在（b）中画出电脑屏幕所受F2的力臂l2以及打开电脑屏幕的最小力F1。
19.在如图的内填上适当的电表符号，使开关闭合后电路连接正确且为并联电路。
20.如图是家庭电路的一部分，开关控制灯泡，插座可以单独工作，请将电路图补充完整并符合安全用电原则。
四、实验探究题：本大题共5小题，共23分。
21.在探究“杠杆的平衡条件”实验中。
（1）如图甲所示，实验前应使平衡螺母向 调节，使杠杆在 位置平衡。
（2）如图乙在杠杆B点挂3个相同的钩码。则在杠杆的D点挂 个相同的钩码，就可使杠杆重新在水平位置平衡；
（3）如图丙，弹簧测力计由A位置转至B位置使杠杆始终保持水平平衡，拉力F将 。
（4）如图丁（a）是我国古代常用于从井中汲水的辘轳，是轮轴的一种应用；图（b）是某时刻提水时示意图，水桶和水总重为G，小轮半径为r,大轮半径为R，拉力F1= （用已知的物理量表示）。
22.小明做探究“影响动能大小的因素”实验时：
（1）让小车从不同高度由静止滑下的目的是： ，在木块的碰撞面上粘有海绵片，可使小车与木块碰撞后 。
（2）正确操作后可以得出结论： 。
（3）若想探究动能大小与另一因素的关系，需要增加的器材是 。
23.小明在室温下利用如图所示装置，完成以下两个探究实验。
（1）图甲所示“观察物质吸热升温现象”通过 反映物质吸收热量的多少，加热过程中每隔1分钟用玻璃棒搅拌一次，若加热一段时间后小明发现沙子与水均升高了10℃，原因可能是 。
（2）图乙所示“比较质量相同的不同燃料燃烧时放出的热量”实验中应控制试管中液体的质量和 相同， （选填“需要”或“小需要”）燃料燃尽。
24.“探究影响电流热效应的因素”实验。
（1）装置如图甲所示，在三个相同的容器中装有质量相等的煤油，容器中分别安装一段电阻丝R1、R2、R3，R1=5Ω，R2=R3=10Ω，小明设计了如图乙所示电路。将R1、R3两个电阻丝分别填入虚线框中，虚框①中应放入电阻丝 。
（2）闭合开关S、S1调节滑动变阻器R0的滑片使电流表示数为0.2A，2min后记录两电阻丝所在容器中的液体温度。根据 现象，得出在电流、通电时间相同时， 越大，导体产生的热量越多。此时虚框①中电阻丝产生的热量是 J。
（3）闭合开关S、S2，调节滑动变阻器R0的滑片使电流表示数为0.4A，加热煤油2min后。若在（2）中虚框①中电阻丝使煤油升高了5℃，则虚框②中电阻丝使煤油升高了 ℃（电流通过电阻丝产生的热量全部被煤油吸收）。
25.测小灯泡正常发光时的电阻实验，小灯泡额定电压U额=2.5V。
（1）正确连接电路后闭合开关，电流表电压表均有示数，但是无论怎么移动滑片小灯泡都不能正常发光，需要更换的元件是 。
（2）更换元件后，移动滑片，电压表示数为2.5V，电流表示数如图乙，示数为 A，小灯泡正常发光时的电阻R= Ω（保留一位小数）。
（3）用图丙所示电路也可以测出小灯泡正常发光时的电阻。图中R0为阻值已知的定值电阻，R为电阻箱，电源电压恒定。
①S接1，调整电阻箱的阻值，使电压表示数是小灯泡额定电压U额记录电阻箱阻值为R1；
②S接2，调整电阻箱的阻值，使电压表示数仍为U额，记录电阻箱阻值为R2；
③则小灯泡正常发光时的电阻R= 。
五、计算题：本大题共1小题，共6分。
26.如图甲所示是一种新型的水陆两栖挖掘机，其简化示意图如图乙所示，某次该挖掘机从水底挖取2000kg泥沙，然后用时4s将铲斗从A位置移动至B位置，再用时6s在水平面移动4m后将泥沙倒入渣土车中，整个工作过程中挖掘机的平均功率为5×104W。求：（忽略挖沙过程中水产生的浮力影响）
（1）挖掘机对泥沙做的功。
（2）前4s挖掘机所做有用功的功率。
（3）整个过程中挖掘机的机械效率。
六、综合题：本大题共4小题，共27分。
27.小明做了几个物理小实验：
（1）图（a）中，同时在盛有冷水和热水的两个烧杯中各滴入一滴红墨水，观察烧杯中红墨水的 现象，可以说明物体的内能与 有关。
（2）现代家庭电路的分时段计费，智能电能表的芯片主要用到了 材料（选填“绝缘体”“半导体”或“超导体”），小明观察自己家中的智能电能表铭牌，如图（b），若在一段时间内指示灯闪烁了120次，则表明用电器消耗了 kW•h的电能。在使用带有金属外壳的电取暖器时，应将金属外壳 ，以有效地防止漏电带来的安全隐患。
（3）图（c）中，小明制作的水果电池工作时将 能转化为电能对外供电。由图示可知，铜片A是该水果电池的 极。小明查阅资料知道，水果电池的正负极是与金属活动性的强弱有关，小明继续用铝片C代替铜片A，接入电路，发现电压表出现 的现象。（金属活动性由强到弱：铝＞锌＞铜）
28.如图甲为某款家用涮烤两用电火锅，其部分参数如下表所示，该锅可实现火锅、烧烤同时进行，也可以分开控制，其部分简化电路图如图乙所示，开关S1控制对汤锅进行加热的电路，开关S2和S3控制对烧烤盘进行加热的电路；R1、R2、R3、R4均为电热丝，R2=72.6Ω。
（1）烧烤盘低温挡正常工作电流是 A；
（2）在额定电压下加热汤锅内2kg的水，10min使水温升高50℃，则加热效率为 %；[c水=4.2×103J/（kg•℃）]
（3）汤锅额定保温功率为 W；
（4）在一次野外烧烤中用很长的导线把烧烤盘连入电压为220V的农户家中，因为距离远，导线有电阻，当烧烤盘处于高温挡工作时，若导线消耗的功率为176W，此时烧烤盘的实际电功率是 W（烧烤盘的实际功率大于导线消耗的功率）。
29.在“探究电流与电阻的关系”实验中，有5Ω、10Ω、15Ω、20Ω、25Ω的五个定值电阻，电源电压6V保持不变，滑动变阻器规格“50Ω 2 A”。
（1）在连接电路时，小明发现图中有一根导线接错，请在接错的那根线上打“×”，用笔画线代替导线画出正确的连接。
（2）小明完成实验数据如下：
由以上实验数据可以得出结论：在导体两端电压一定时，通过导体的电流与导体的电阻成______比。为使实验结论更其有普遍性，小明应改变预设电压不小于______V，多次实验。
（3）本实验中用到了控制变量法，下列实验中没有用到此方法的是______。
A.探究杠杆的平衡条件
B.探究电流与电压的关系
C.测量定值电阻的阻值
D.探究影响电阻大小的因素
E.探究串、并联电路中电流电压特点
30.图甲是小明设计电子秤的结构原理图，电源电压为9V，定值电阻R0=100Ω，小量程电流表量程0-0.05A；R1是压力传感器，R1的阻值与所受压力变化的图像如图乙所示。O点为杠杆AB的支点，杠杆B端始终压在传感器R1上，AO长30cm,OB长15cm（托盘和杠杆重力忽略不计），杠杆始终静止在水平位置。
（1）闭合开关，托盘M空载时，电路中的电流表和电压表示数分别是多少？
（2）小明设定随着托盘内物体质量的增加，用于显示质量的电表示数会增大，他应该选用图甲电路中的______表显示物体质量。
（3）该电子秤能测量的物体最大质量为______kg。
（4）若长时间使用后电源电压变小，则电子秤量程会______。
（5）为使电子秤的量程变为30kg,用另一个电压表V2（0～3V）来显示物体的质量，随着托盘内物体质量的增加，此电压表示数也会增大，小明增加了一个电阻R2=75Ω，并对电路进行了改装，请在丙图的虚线框中补充完整改进后的电路图。
1.【答案】A
2.【答案】B
3.【答案】A
4.【答案】C
5.【答案】D
6.【答案】A
7.【答案】B
8.【答案】C
9.【答案】D
10.【答案】B
11.【答案】D
12.【答案】D
13.【答案】加油机
增大

14.【答案】5
4.5
0.6

15.【答案】50
20
90

16.【答案】＜
容易
10

17.【答案】30
b
12

18.【答案】
19.【答案】
20.【答案】
21.【答案】左
水平
4
先变小后变大

22.【答案】使小车到达水平面的速度不同
一起运动
质量相同时，速度越大，动能越大
不同质量的砝码

23.【答案】加热时间
水和沙子的质量不同
种类
需要

24.【答案】R1
温度计示数变化
电阻
24
40

25.【答案】电源
0.3
8.3
•R0

26.【答案】挖掘机对泥沙做的功为1.6×105J 前4s挖掘机所做有用功的功率为4×104W 整个过程中挖掘机的机械效率为32%
27.【答案】扩散
温度
半导体
0.1
接地
化学
正
指针反偏

28.【答案】2
70
400
704

29.【答案】 反;2 ACE
30.【答案】闭合开关，托盘M空载时，电路中的电流表和电压表示数分别为0.03A、6V 电流表 24 变大 额定电压
额定功率
220V
烧烤盘
汤锅
高温挡
低温挡
加热
保温
1100W
440W
1000W
电阻R/Ω
5
10
15
20
25
电流I/A
0.5
0.25
0.17
0.13
0.1
