物理九年级上册（2024）第1节 电流练习

这是一份物理九年级上册（2024）第1节 电流练习，共11页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。

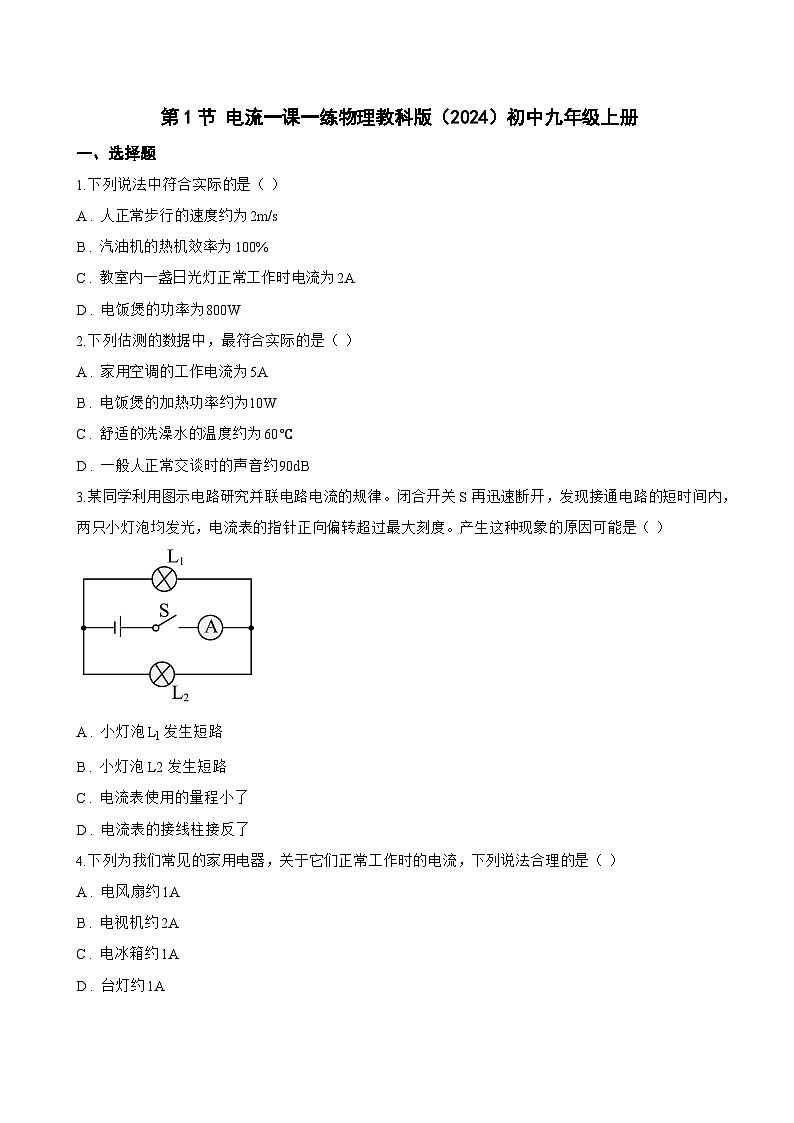

1.下列说法中符合实际的是（ ）
A . 人正常步行的速度约为2m/s
B . 汽油机的热机效率为100%
C . 教室内一盏日光灯正常工作时电流为2A
D . 电饭煲的功率为800W
2.下列估测的数据中，最符合实际的是（ ）
A . 家用空调的工作电流为5A
B . 电饭煲的加热功率约为10W
C . 舒适的洗澡水的温度约为60℃
D . 一般人正常交谈时的声音约90dB
3.某同学利用图示电路研究并联电路电流的规律。闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度。产生这种现象的原因可能是（ ）
A . 小灯泡Ll发生短路
B . 小灯泡L2发生短路
C . 电流表使用的量程小了
D . 电流表的接线柱接反了
4.下列为我们常见的家用电器，关于它们正常工作时的电流，下列说法合理的是（ ）
A . 电风扇约1A
B . 电视机约2A
C . 电冰箱约1A
D . 台灯约1A

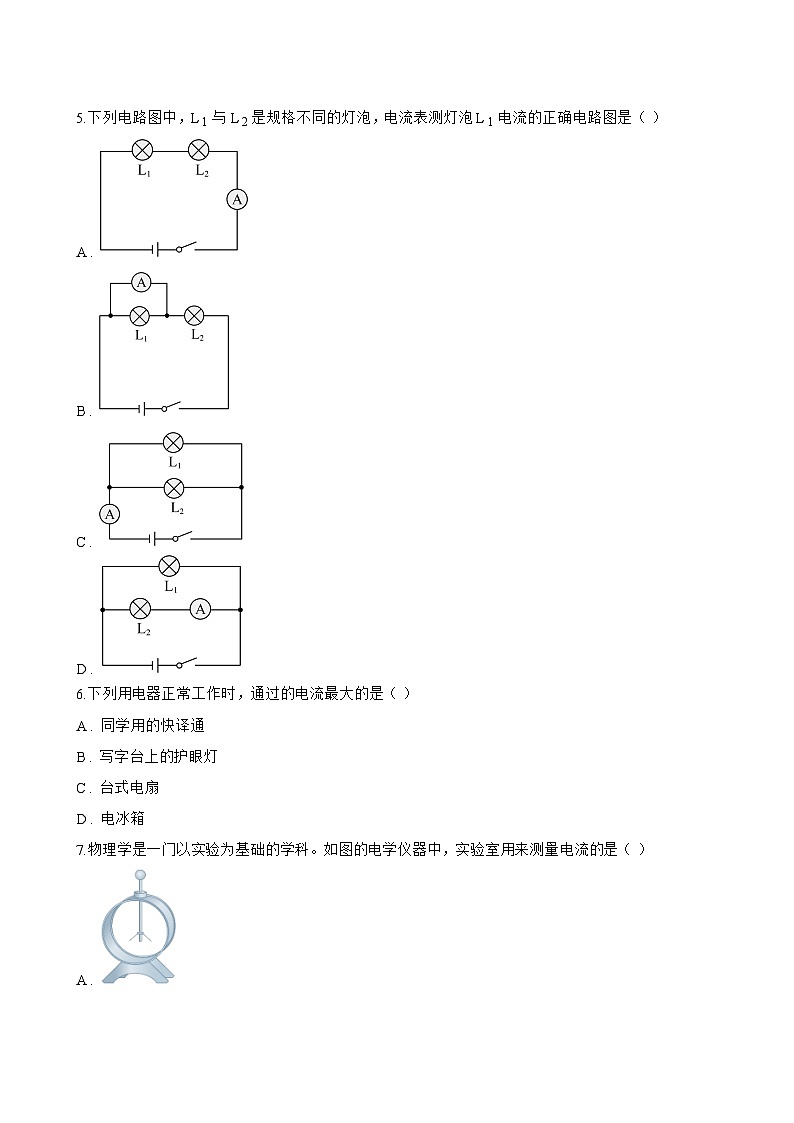

5.下列电路图中，L 1与L 2是规格不同的灯泡，电流表测灯泡L 1电流的正确电路图是（ ）
A .
B .
C .
D .
6.下列用电器正常工作时，通过的电流最大的是（ ）
A . 同学用的快译通
B . 写字台上的护眼灯
C . 台式电扇
D . 电冰箱

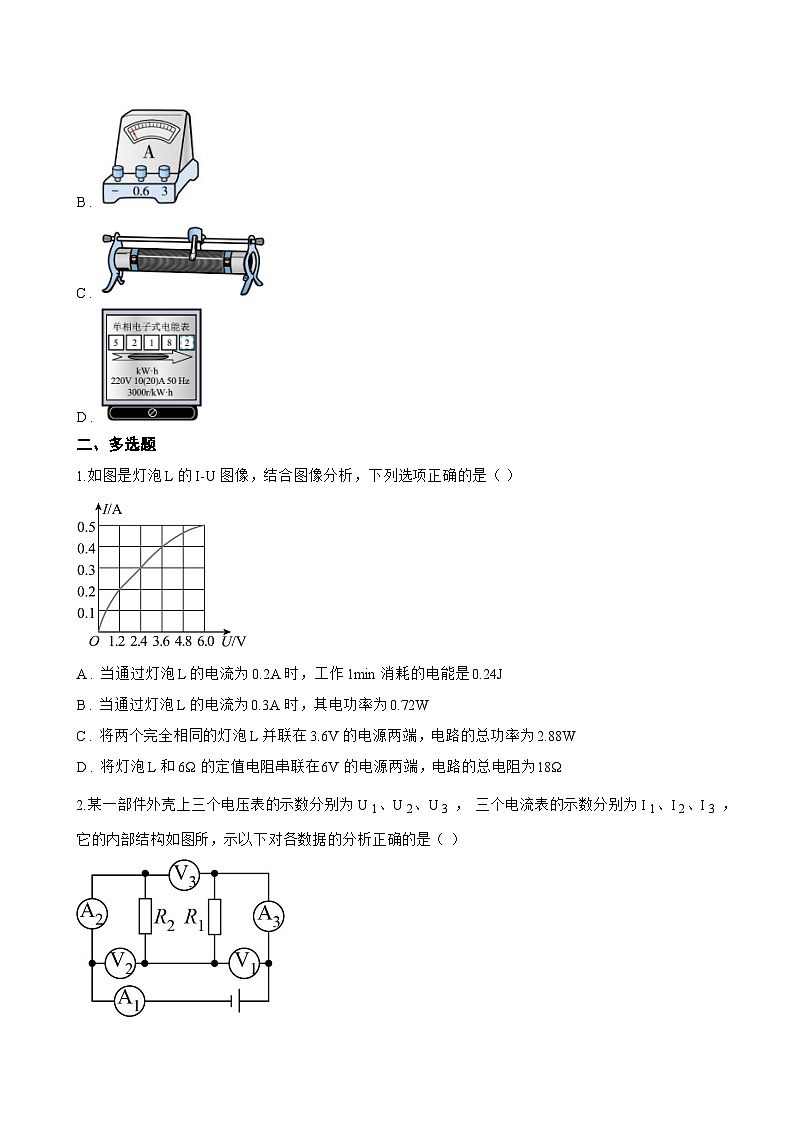

7.物理学是一门以实验为基础的学科。如图的电学仪器中，实验室用来测量电流的是（ ）
A .
B .
C .
D .
二、多选题
1.如图是灯泡L的I-U图像，结合图像分析，下列选项正确的是（ ）
A . 当通过灯泡L的电流为0.2A时，工作1min消耗的电能是0.24J
B . 当通过灯泡L的电流为0.3A时，其电功率为0.72W
C . 将两个完全相同的灯泡L并联在3.6V的电源两端，电路的总功率为2.88W
D . 将灯泡L和6Ω的定值电阻串联在6V的电源两端，电路的总电阻为18Ω
2.某一部件外壳上三个电压表的示数分别为U 1、U 2、U 3 ， 三个电流表的示数分别为I 1、I 2、I 3 ， 它的内部结构如图所，示以下对各数据的分析正确的是（ ）
A . U3=U2+U1 B . U1=U2+U3 C . I1=I2=I3 D . I1=I2+I3
3.下列关于实验仪器使用的说法中，正确的是（ ）
A . 使用弹簧测力计时，所测的力不能超过它的量程
B . 使用天平测物体的质量时，先调节天平横梁平衡
C . 使用量筒测水的体积时，视线与凹液面底部相平
D . 使用电流表测电流时，电流表与被测用电器并联
4.如图的电路电源电压不变，定值电阻R 1＝2Ω、R 2＝3Ω，滑动变阻器最大阻值为R，电流表量程为0～0.6A或0～3A。闭合开关S和S 2 ， 滑片P移至最左端，电压表V 1的示数为U 1 ， 电压表V 2的示数为U 2。再将滑片P移至最右端，电压表V 1的示数为U 1'，电压表V 2的示数为U 2′，电流表的示数为0.2A；已知U 1：U 1′＝1：2。开关S、S 1和S 3闭合时，此电路在电路安全情况下，最小电功率为P。下列结论正确的是（ ）
A . R＝10Ω
B . U2：U2′＝2：1
C . P＝3.9W
D . 电流表选择0～0.6A量程
5.如图是A、B两电阻的U-I图像。结合图中信息可知（ ）
A . A的电阻比B的电阻小
B . A、B串联接入电路中，通过的电流相等
C . A、B并联接入电路中，A的功率比B的功率小
D . 相同时间内，A消耗的电能一定比B少
6.用丝绸摩擦过的玻璃棒去接触验电器的金属球，发现验电器的箔片张开，下列说法错误的是（ ）
A . 验电器带负电荷，接触时有电子从玻璃棒传向验电器
B . 此过程中，瞬间产生的电流方向是从玻璃棒流向箔片
C . 摩擦起电的实质是创造了电荷
D . 箔片张开是由于同种电荷互相排斥
三、填空题
1.用与毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张开，这是因为 ________ 的结果。橡胶棒与验电器接触的瞬间，电流的方向为 ________ （选填“金属球到橡胶棒”或“橡胶棒到金属球”）。
2.小灯泡L和定值电阻R的电流与其电压的关系如图所示，若将它们串联在电流为0.4A的电路中，电源电压为 ________ V，若将它们并联在电源电压为4V电路中，则干路电流为 ________ A。
3.小张根据老师提供的器材设计了如图甲所示的电路，已知电源电压恒定不变，R 0=18Ω。当只闭合开关S 1时，电流表的示数为0.3A；当开关S 1、S 2均闭合时，电流表示数如图乙所示。则电源电压为 ________ V，R x为 ________ Ω。
4.在物理兴趣活动中，小莉同学将甲、乙两个灯泡串联在电路中，闭合开关后，如果发现甲灯比乙灯亮，那么通过两灯的电流 ________ （选填“甲灯大”“乙灯大”“一样大”或“无法确定”）。他将电流表接入电路的是 0~0.6A的量程，却按 0~3A的量程中读成 2.4A ， 则实际测得的电流应是 ________ A。
5.材料与粗细相同、长度不同的两根合金丝甲、乙串联在电路中，甲两端电压是乙的两倍，则合金丝阻值之比 R甲:R乙为 ________ ，合金丝长度关系 l甲 ________ l乙（选填“大于”“等于”或“小于”）。若它们同时减短一半后，串联回原电路中，通过合金丝的电流之比 I甲:I乙为 ________ 。
6.小刚想利用一块电压表和阻值已知的电阻R 0测量未知电阻R x的阻值．他选择了满足实验要求的器材，并连接了如图的实验电路，电源两端电压不变且未知。当开关S、S 1闭合、S 2断开时，电压表的示数为U 1；当开关S、S 2闭合、S 1断开时，电压表的示数为U 2 ， 则R x的表达式是 ________ 。
7.小华同学根据图甲所示的实物图，在闭合开关后，两个电流表的示数如图乙、丙所示，则电流表A 1的示数是 ________ A，通过小灯泡L 2的电流是 ________ A。
四、实验探究题
1.为了“探究并联电路的电流特点”，小薇和小海按照如图甲所示的电路图进行实验。
（1） 小海同学先探究并联电路中的电流规律，拿起电流表发现其指针在0刻度线的左侧，接下来的操作是 ________ ，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时， ________ ；
（2） 小明将电流表分别接入甲电路图中A、B、C三点处，闭合开关，将测出的数据填在了表格中：
根据数据，小明得出结论：并联电路中干路电流和各支路电流的关系是：I＝I1+I2 ， 对此有同学认为不合理，原因是 ________ ；
（3） 小明连接了如图乙的电路图进行实验，此时电流表测量的是 ________ （选填“A”、“B”或“C”）的电流，要测量L 2的电流，只需要将图乙中的导线 ________ （选填“a”或“b”）的一端移动到某一位置上即可；重新连接好电路后，闭合开关，电流表的示数如图丙，则电流表的示数为 ________ A；
（4） 小明又设计了一个电路，利用这个电路，在其它器材不变的情况下，只需使用一个电流表和两个开关，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系。请画出电路图。 ________
2.静电复印技术已经逐渐走入人们的生活。如图所示，这是利用身边的素材来简单模拟静电复印原理的示意图。请依据图示及操作步骤，回答下列问题。
（1） 简要说明操作意图。
甲、找一块塑料板，用丝绸快速摩擦整个板面，其意图是通过摩擦使塑料板 ________ ；
乙、用干燥的手指在塑料板上写一个“大”字，其意图是借助人体将“大”字部分的电荷导走，因为人体是 ________ ；
丙、将塑料板平放，在上面均匀地撒上一层干木屑，再将塑料板缓慢竖起，随着塑料板上干木屑的滑落，一个“大”字就在塑料板上显现出来了。“大”字部分的干木屑滑落是因为 ________ ，其他部分的干木屑被吸引是因为 ________ ；
（2） 从能量转化的角度来看，摩擦起电是将 ________ 能转化为电能；
（3） 产生静电现象的原因是______；
A . 质子发生了转移
B . 电子发生了转移
C . 原子核发生了转移
（4） 根据你的生活经验判断，下列事例不容易产生静电的是______；
A . 干燥的天气使用尼龙围巾
B . 使用加湿器增加房间湿度
（5） 利用我们身边的常见物品也可以完成一些物理小实验：
酸甜多汁的水果不仅可以为我们身体提供能量，还可以发电。图丁是某实验小组制作的水果电池，图中的发光二极管的两根引脚中，较长的为正极，此时二极管能发光，说明水果电池的正极是 ________ （选填“A”或“B”）端，导线BC中自由电子的运动方向是 ________ （选填“从B到C”或“从C到B”）。
五、计算题
1.如图所示，图甲是“7V 7W”的灯泡L和电阻 R1的电流随电压变化图像，将它们按图乙所示电路连接，滑动变阻器上标有“20Ω 2.5A”字样，电源电压恒定。
（1） 只闭合开关 S1 ， 滑片P位于a端，此时电流表的示数为0.3A。求电源电压。
（2） 当同时闭合开关 S1和 S2 ， 移动滑动变阻器的滑片P，使整个电路在安全工作状态下消耗的总功率为最大，求此时整个电路的最大电功率。
2.结合下列条件，分析如图所示的电路，完成计算。
（1） 若a、b两表均是电压表，示数分别为7V和8V，电源电压为10V，则各灯两端的电压分别是多少？
（2） 若a、b两表均是电流表，示数分别为0.7A和0.8A，通过开关的电流为1.2A，则通过各灯的电流分别是多少？
3.认真观察分析电路图并解答下面的问题：
（1）如果要使灯L1L2串联，则应关闭或断开哪几个开关？
（2）如果串联时电流表的示数为0.25A，则通过L1的电流I1和通过L2的电流I2是多少？
（3）闭合或断开哪几个开关，灯L1L2构成并联？
（4）如果并联时电流表的示数I为0.8A，通过L1的电流I1为0.35A，计算得出通过L2的电流I2 ．
​
4.一个定值电阻R和一个小灯泡L，当定值电阻R两端的电压为1V时，通过定值电阻R的电流为0.1A。将定值电阻R和小灯泡L连接成图甲所示的电路，电源电压不变，只闭合开关S 1时，电流表的示数如图乙所示；只闭合开关S 2时，小灯泡L正常发光。通过小灯泡L的电流与其两端的电压的关系图像如图丙所示，求：
（1） 电源电压；
（2） 小灯泡L正常发光时的阻值。
六、综合题
1.公元1821年，德国物理学家塞贝克发现了一种奇怪的现象：把两根铜丝和一根铁丝与灵敏电流计串联成闭合电路，然后把铜丝和铁丝的一个连接点放在盛有冰水混合物的容器里保持低温；另一个连接点放在火焰上加热．发现灵敏电流计的指针发生了偏转，这一现象表明这时闭合电路中产生了电流．塞贝克把这种电流叫做“热电流”，把这电路叫“热电偶电路”，如图所示．进一步的实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的性质以及接点D和G间的温度差有关．下表给出了通过实验测得的某铂一铑合金热电偶电路中电流大小与温度差关系的一组数据．
请根据以上资料数据说明：
（1） 这样的热电偶实际上是一个电源，它是把 ________ 能转化为 ________ 能．
（2） 在热电偶电路中，产生热电流的条件是：电路是由 ________ （填“相同”或“不同”）材料的导体组成的闭合电路，在两个节点之间存在着 ________
2.根据图中提供的信息回答下列各题：
（1） 小明用最小分度为1mm的刻度尺测量一长方块金属的长度，测量结果如图所示，则金属块长度的测量值为 ________ cm；
（2） 如图所示，图中甲、乙两条图线是小明绘制的液态石蜡和海波凝固过程的温度一时间图象，则 ________ （选填“甲”或“乙”）图线是石蜡的凝固图象；
（3） 一次电学实验中，电路连接正确，电流表完好。接入电流表前，闭合开关后，小明用“试触法”选择电流表量程时，发现指针偏转如图所示，则实验中应该选择使用电流表量程是0~ ________ A（选填“0.6”或“3”）；
（4） 如图所示，一束光在空气和玻璃两种介质之间发生了折射，图中O是入射点，AO是入射光线，OB是折射光线，虚线为垂直界面的法线。根据光的折射定律，可以判定界面的 ________ （选填“左”或“右”）侧介质是玻璃。
3.定值电阻甲和乙中的电流与其两端电压的关系如图所示，由图象可得：
（1） 甲的电阻为 ________ Ω；
（2） 若将甲和乙并联后接在电压为2 V的电源两端，则干路中的电流为 ________ A。
A点电流IA/A
B点电流IB/A
C点电流IC/A
0.3
0.5
0.8
两接点间的温差/℃
0
1
100
200
300
500
电路中的电流/10﹣1A
0.00
0.01
0.64
1.42
2.29
4.17
