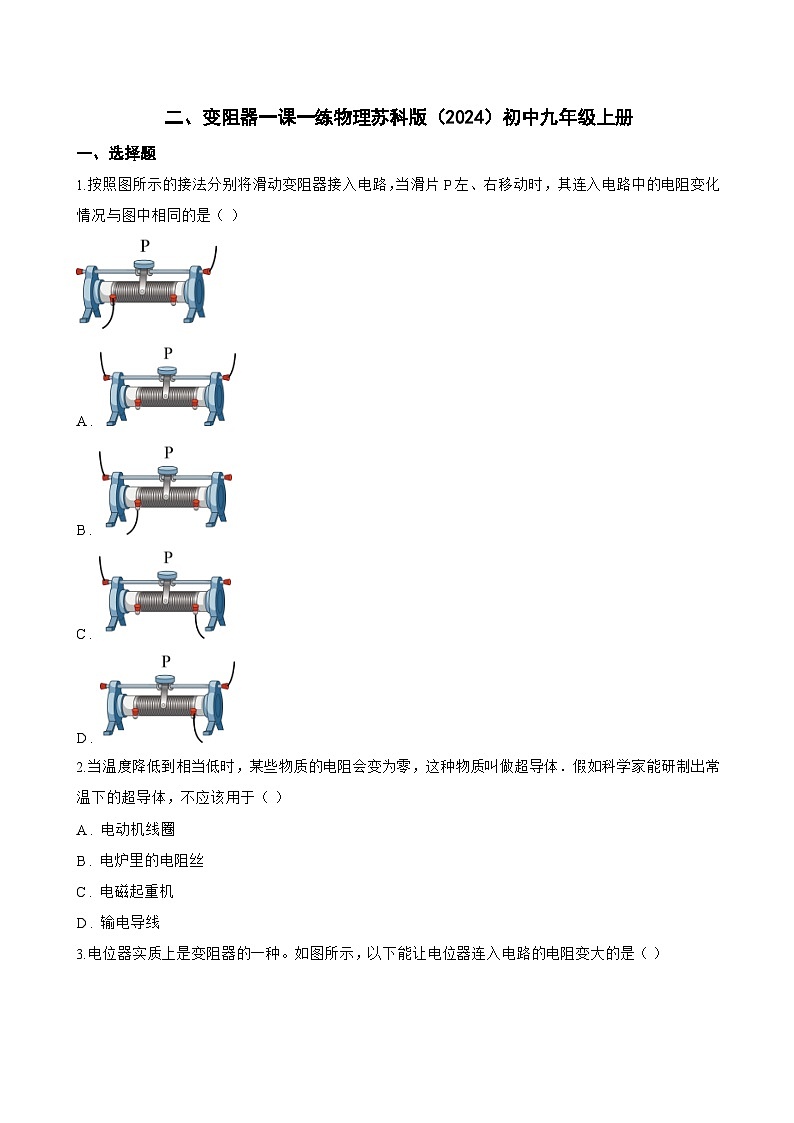

1.按照图所示的接法分别将滑动变阻器接入电路，当滑片P左、右移动时，其连入电路中的电阻变化情况与图中相同的是（ ）
A .
B .
C .
D .
2.当温度降低到相当低时，某些物质的电阻会变为零，这种物质叫做超导体．假如科学家能研制出常温下的超导体，不应该用于（ ）
A . 电动机线圈
B . 电炉里的电阻丝
C . 电磁起重机
D . 输电导线

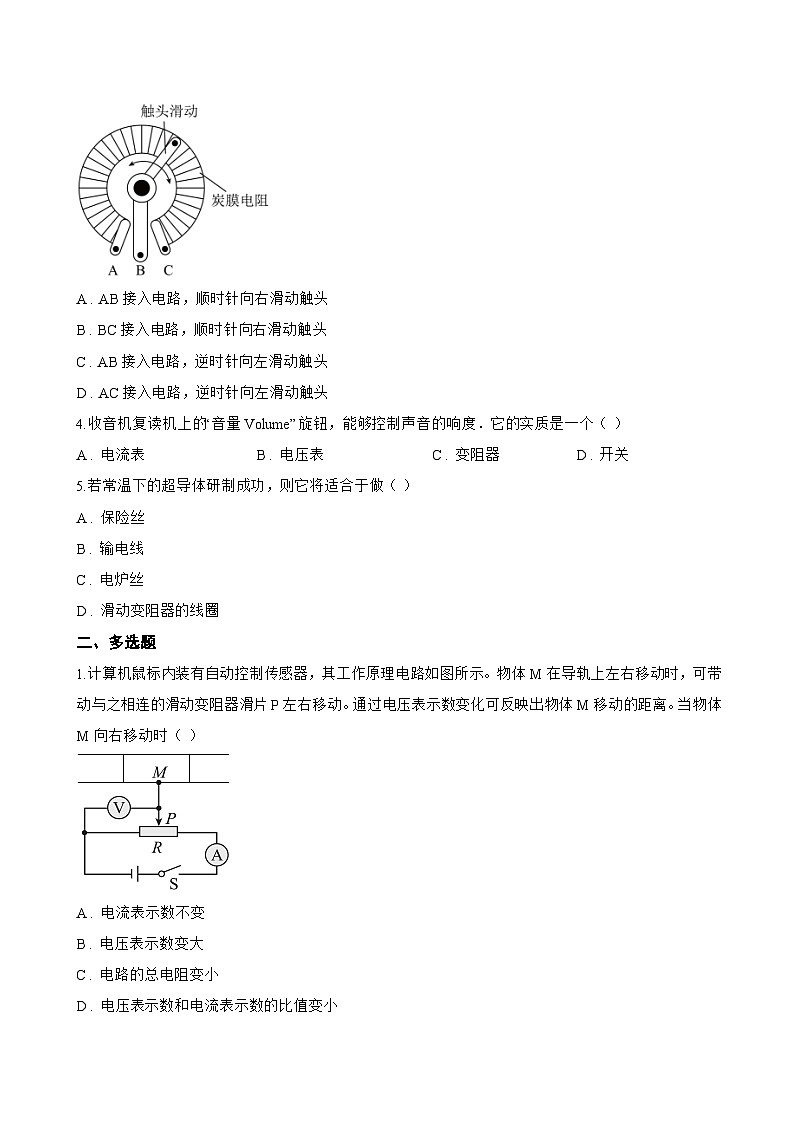

3.电位器实质上是变阻器的一种。如图所示，以下能让电位器连入电路的电阻变大的是（ ）
A . AB接入电路，顺时针向右滑动触头
B . BC接入电路，顺时针向右滑动触头
C . AB接入电路，逆时针向左滑动触头
D . AC接入电路，逆时针向左滑动触头
4.收音机复读机上的“音量Vlume”旋钮，能够控制声音的响度．它的实质是一个（ ）
A . 电流表 B . 电压表 C . 变阻器 D . 开关
5.若常温下的超导体研制成功，则它将适合于做（ ）
A . 保险丝
B . 输电线
C . 电炉丝
D . 滑动变阻器的线圈
二、多选题
1.计算机鼠标内装有自动控制传感器，其工作原理电路如图所示。物体M在导轨上左右移动时，可带动与之相连的滑动变阻器滑片P左右移动。通过电压表示数变化可反映出物体M移动的距离。当物体M向右移动时（ ）
A . 电流表示数不变
B . 电压表示数变大
C . 电路的总电阻变小
D . 电压表示数和电流表示数的比值变小

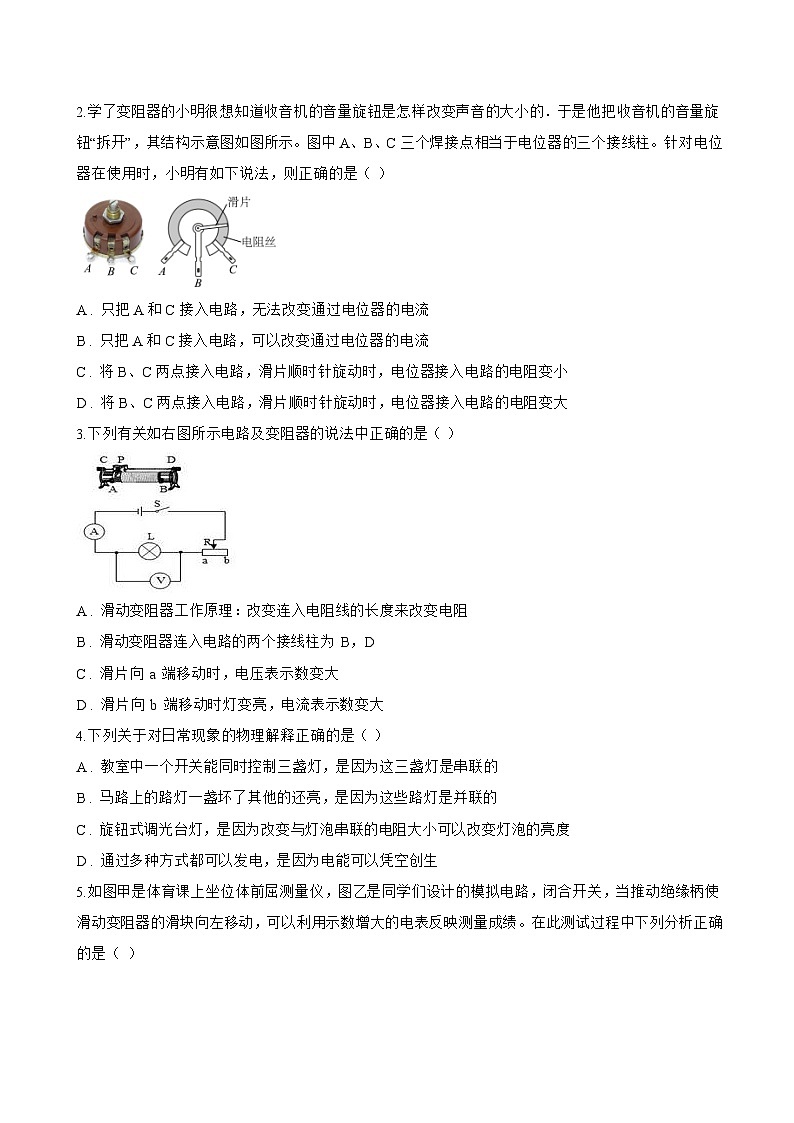

2.学了变阻器的小明很想知道收音机的音量旋钮是怎样改变声音的大小的．于是他把收音机的音量旋钮“拆开”，其结构示意图如图所示。图中A、B、C三个焊接点相当于电位器的三个接线柱。针对电位器在使用时，小明有如下说法，则正确的是（ ）
A . 只把A和C接入电路，无法改变通过电位器的电流
B . 只把A和C接入电路，可以改变通过电位器的电流
C . 将B、C两点接入电路，滑片顺时针旋动时，电位器接入电路的电阻变小
D . 将B、C两点接入电路，滑片顺时针旋动时，电位器接入电路的电阻变大
3.下列有关如右图所示电路及变阻器的说法中正确的是（ ）
A . 滑动变阻器工作原理：改变连入电阻线的长度来改变电阻
B . 滑动变阻器连入电路的两个接线柱为 B，D
C . 滑片向 a 端移动时，电压表示数变大
D . 滑片向 b 端移动时灯变亮，电流表示数变大
4.下列关于对日常现象的物理解释正确的是（ ）
A . 教室中一个开关能同时控制三盏灯，是因为这三盏灯是串联的
B . 马路上的路灯一盏坏了其他的还亮，是因为这些路灯是并联的
C . 旋钮式调光台灯，是因为改变与灯泡串联的电阻大小可以改变灯泡的亮度
D . 通过多种方式都可以发电，是因为电能可以凭空创生
5.如图甲是体育课上坐位体前屈测量仪，图乙是同学们设计的模拟电路，闭合开关，当推动绝缘柄使滑动变阻器的滑块向左移动，可以利用示数增大的电表反映测量成绩。在此测试过程中下列分析正确的是（ ）
A . 此电路设计中，用电流表示数反映测量成绩
B . 绝缘柄向左推的距离越大，滑动变阻器接入电路的阻值越小，电流表示数越大
C . 绝缘柄向左推的距离越大，电压表示数变小，电流表示数变小
D . 该电表改装成的测量仪刻度分布不均匀
6.控制体重是注重健康的一个标志，如图是某体重测试仪的工作原理图（不测量体重时，滑片P刚好处于R 2的绝缘层的上端），有关它的说法正确的是（ ）
A . 体重计是用电流表改装成的
B . 体重测试仪电路由于缺少开关，始终处于通路
C . 所测体重越重，电路中的电流越大
D . 所测体重越大，R1消耗的电功率越大
7.关于各图所示的实验现象及说明的问题，下列说法正确的是（ ）
A . 如图，司南能够指南北是利用了磁体受地磁场的作用
B . 如图，将铅笔芯右端的夹子B向A靠近，灯泡亮度变大，说明电阻与长度有关
C . 如图，通电后，螺线管的电流方向如图所示，由右手螺旋定则知B端是磁南极
D . 如图，相同质量的水和煤油加热相同时间，煤油升温快说明吸热能力强
8.在收音机等电器中，有一个叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，下列说法正确的是（ ）
A . 只把A和B接入电路，无法改变通过电位器的电流
B . 只把A和C接入电路，无法改变通过电位器的电流
C . 将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大
D . 将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流
9.当温度降到很低时，某些金属导体如铝在﹣271.76℃以下，铅在﹣265.95℃以下时，电阻就变成了零，这种现象称为超导现象．假如白炽灯的灯丝、电动车内线圈、电饭锅及电熨斗内部电热丝都用超导材料制作，当用电器通电时，假设这些导体的电阻都变为零，下列说法不正确的是（ ）
A . 白炽灯仍能发光且更省电
B . 电动机仍能转动且效率更高
C . 电饭锅仍能煮饭且效率更高
D . 电熨斗仍能熨烫衣服且更省电
10.有关下列一些仪器或设备的原理，描述正确的是（ ）
A . 常用的液体温度计是根据液体的热胀冷缩的原理制成的
B . 滑动变阻器是通过改变接入电阻丝的材料来改变电阻的
C . 磁悬浮列车是通过巨大的磁极间的相互作用悬浮起来的
D . 电磁铁是在通电螺线管的基础上插入铁芯来增强磁场的
三、填空题
1.旋转式变阻器（如图所示）与滑动变阻器相比，外形不同，但原理都是通过改变接入电路导体的 ________ （选填“长度”、“材料”或“横截面积”）来改变其接电路的电阻。若图中旋转式变阻器的A、B两接线柱连入电路，当转轴顺时针旋转时，它连入电路的电阻将 ________ （选填“变大”、“变小”或“不变”）。
2.张杰同学在物理课上学习了旋钮式电阻箱的结构和原理之后，知道图甲的电阻箱的示数为 ________ Ω.回家后观察自来水表的表盘，发现两者的读数方法相仿，图乙所示的水表的示数为 ________ m 3.
3.台灯上用于调节亮度的电位器通过改变接入电路电阻丝的 ________ 来实现改变电阻，乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将 ________ 接线柱接入电路。（选填：“a和b”、“a 和c”或“b和c”）耳机中使用数字电位器调节音量，小华发现他的耳机使用一段时间后会经常坏掉其中一个耳机，变成单耳收听，很不舒服，两耳机之间是 ________ （选填“串联”或“并联”）的。
4.图（1）所示的电阻箱的示数为 ________ Ω。图（2）所示的电压表的示数为 ________ V ， 电流表的示数为 ________ A。
5.小明用电流表和滑动变阻器设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到的压力大小。其中R'是滑动变阻器，R是定值电阻，电源电压恒定不变，当开关S闭合，金属片受到的压力增大时，变阻器的阻值 ________ ，压力表的指针向右偏转幅度将 ________ 。（填“增大”“减小”或“不变”）
6.如图所示电路， R1为定值电阻， R2为滑动变阻器。闭合开关S后，在滑动变阻器的滑片P向右滑动的过程中，电流表A的示数将 ________ ，电压表 V2的示数变化量与电流表A的示数变化量之比将 ________ （均选填“变大”、“变小”或“不变”）。
7.调节收音机音量的旋钮开关，实际上是一个 ________ ，工作原理是改变接入电路电阻丝的 ________
四、实验探究题
1.在“测量小灯泡的电功率”实验中。同学们用电压表、电流表、开关、电压为4.5V的电源、额定电压为3.8V的小灯泡和标有“20Ω 1.5A”的滑动变阻器，设计了如图甲所示的电路（小灯泡的灯丝电阻约为10Ω）。
（1） 请你在图甲的实物电路中。用笔画线代替导线 ________ 。将电流表正确接入电路（连线不得交叉）；
（2） 若电流表正确接入图甲电路中，闭合开关前，某同学发现电路有一处错误，这错误是 ________ 。改正错误后。闭合开关，将滑动变阻器滑片向右移动时，电流表示数变大。则滑动变阻器接入电路的是 ________ （选填“左半段”或“右半段”）；
（3） 测量过程中，当电压表的示数为 ________ V时，小灯泡正常发光，此时电流表的示数如图乙所示。则小灯泡的额定功率为 ________ W；
（4） 实验过程中。若将电压表和电流表互换位置，闭合开关后，小灯泡 ________ （选填“亮”或“不亮”），这时电压表的示数约为 ________ V。
2.小明使用阻值为5Ω、10Ω、15Ω、20Ω的定值电阻各一个，电压为3V的电源以及规格为“10Ω0.5A”的滑动变阻器等器材，来探究“电流与电阻的关系”。
（1） 他首先将5Ω的电阻接入如图甲所示电路，检查时发现电路中有一根导线连接错误，请在错误的导线上画“×”，并用笔画线代替导线将电路连接正确。
（2） 电路正确连接后，闭合开关时发现，此时电压表和电流表均无示数，他判断产生此现象的原因是 ________ （选填“定值电阻”或“滑动变阻器”）断路。排除故障后移动滑动变阻器的滑片，电流表示数如图乙所示，则此时电压表的示数为 ________ V。
（3） 将定值电阻由5Ω的换为10Ω的，为达到实验要求，需向 ________ （选填“左”或“右”）调节滑动变阻器的滑片。
（4） 如果只利用现有器材，让四个电阻单独接入电路都可完成实验，定值电阻两端的电压应控制在2~ ________ V之间。
（5） 小明按上述方法，更换不同阻值的电阻进行了多次实验后，得出结论：当电压一定时，导体中的电流与导体的电阻成 ________ 。
五、计算题
1.如图是某物理兴趣小组，设计的简易坐位体前屈测试仪的测试示意图、简化原理图。在测试中，测试的同学向前推动测试仪的滑块实际上是移动滑动变阻器的滑片，电压表的示数用来反映被测试者的成绩。电源电压恒为6V，电压表量程0~3V，电流表量程0~0.6A，滑动变阻器 R1标有“15 Ω 1A”，滑片P每移动1cm， R1的电阻变化0.5 Ω ， 定值电阻 R2=20Ω。求：
（1） 当滑片P位于最左端时，电流表的示数；
（2） 某同学测试时，从最左端推动滑片P向右移动20cm，此时电压表的示数；
（3） 若既能保证电路各元件的安全，又能使滑片P移动到最右端，则选取R 2时，其阻值不能小于多少？
2.电源电压为220伏，若使标有“220V 800W”的用电器能在110V至220V的电压下工作（用电器的电阻值恒定），求：
（1） 要使用电器达到使用要求，电路中应连接一个什么样的电器？怎样连接？
（2） 这个电器消耗的最大功率是多少？
3.刘阿姨家买了一个三挡位的电烤炉，电烤炉加热板部分的简化电路如图所示， R1、 R2是定值电阻，可通过旋转开关实现高、中、低挡位切换。电烤炉的相关参数如表所示，求：
（1） 当旋钮开关调到位置“ 1”时，为 ________ 挡，调到位置“ 2”时，为 ________ 挡，调到位置“ 3”时，为 ________ 挡。 (均选填“高温”或“中温”或“低温” )
（2） 电烤炉在低温挡正常工作时的电流？ (结果保留一位小数 )
（3） 电阻 R1的阻值是多少？
（4） 电烤炉高温挡的功率？
六、综合题
1.物理兴趣小组想要设计一个模拟调光灯的电路。
（1） 小珠利用滑动变阻器设计了如题图甲所示的电路，该电路是通过改变连入电路电阻丝的 ________ 来改变灯泡亮度的。
（2） 小海利用电位器设计了如图乙所示的电路，增加电阻R 0的作用是 ________ 。为了实现电位器顺时针转动时灯泡变亮，应该A、B端与接线柱 ________ （选填“1和2”、“2和3”或“1和3”）相连。
（3） 小珠小海一起利用光敏电阻R和发光二极管设计了如图丙所示的智能调光电路，光敏电阻的阻值R随光照强度E的变化图像如图丁所示，可知随着光照强度的增强，R的阻值 ________ （选填“增大”、“减小”或“不变”）。光线变弱时，二极管的亮度会 ________ （选填“变亮”、“变暗”或“不变”）。
（4） 常见的LED灯，由发光二极管组成，是一种将电能主要转化为光能的发光器件。与白炽灯相比，LED灯的优点是 ________ （写出一点即可）。
2. 如图甲为亮度可调台灯的一个电位器（符号 ），可调节灯泡亮度。若该台灯内置电源，电源两端电压恒定为6V，灯泡的伏安特性曲线U-I图如图丙所示，电位器标有“20Ω，2A”字样。
（1） 若当电位器旋钮顺时针转动时灯泡变亮，则应把接线柱a、b、c中的 ________ 接入电路中。
（2） 现有6V电源1个、灯泡1只、电位器1个、开关1个，请在图乙方框中设计出该台灯的电路图。
（3） 连接好器材以后闭合开关并转动旋钮，发现小灯泡忽明忽暗。拆开电位器外壳，发现碳膜电阻片（如图甲黑色弧形部分）磨损严重。这种电位器接在电路中，会造成 ________ （选填“断路”或者“短路”）。
（4） 当电位器阻值调到最小时，灯泡恰好正常发光，电流为 ________ A，灯泡的额定功率为多少 ________ W，通电2个小时消耗的电能是 ________ J。
3.跨学科实践：制作简易调光台灯
【项目提出】
台灯是生活中最常见的家用电器之一。生活中为了保护视力，在不同使用场景（例如书写文字和使用电脑）时，对光亮度有着不同的需求，因此很多台灯都有可调亮度的功能。同学们学习了电学知识后也想制作一个简易调光台灯。
【项目分析】
要制作一个简易调光台灯，需要完成以下任务。
（1）了解简易调光台灯的工作原理。
（2）设计一台简易调光台灯。
（3）选择元件，完成制作。
【项目实施】
（4）小李同学选择用实验室中的电阻设计了一个电路，如图甲所示，此电路中 ________ （填“能”或“不能”）改变灯泡的亮度。
（5）小马同学选择用滑动变阻器来调节灯泡亮度，他设计的电路图如乙所示。但在实验中他发现，只移动滑动变阻器的滑片，并不能让小灯泡熄灭。于是他再次改进电路设计（如下图所示），在确保电路安全的前提下，下列能实现“利用滑动变阻器控制灯泡由亮到灭”的最佳电路是（各元件规格完全相同） ________ 。
（6）由于滑动变阻器体积较大，他们又找来电位器来代替图乙中的滑动变阻器，电位器的结构图如丙所示，A、B、C为电位器的三个接线柱，转动旋钮可以改变接入电路的电阻，它的原理是通过改变电位器接入电路中电阻丝的 ________ （选填“长度”或“横截面积”）从而改变接入电路中的电阻。为了顺时针旋转旋钮时电灯变亮，则应该选择 ________ （选填“AB”、“AC”或“BC”）接线柱接入电路。
【展示交流】
（7）同学们展示了自己利用电位器制作的调光台灯，闭合控制开关，旋转电位器的旋钮，小灯泡可以改变亮度，当旋钮旋转到一端时，发现小灯泡不发光。小组同学思考既然可以通过旋转旋钮调节小灯泡从发光到熄灭，就可以去掉电路中的控制开关，不必断电。
请从节能的角度评价一下他们的做法： ________ 。
（8）为了实现“控制灯泡由亮到灭”，小明设想在电位器的电阻片某一端加上一层绝缘层，使得只要旋转电位器的旋钮就能保证灯泡可以调到熄灭，则绝缘层应靠近图中 ________ （选填“A”或“C”）端。
（9）小伟同学查阅资料发现，很多夜间照明系统会配有声控感应器。其作用相当于一个开关，当遇到声音（如人走路发出的声音）时会闭合，否则断开。某区域的夜晚照明系统的简化图如图所示，其中S为声控感应器。下列有关说法正确的是 ________
A．人经过时，L1和L2都会亮 B．人经过时，L1和L2都不会亮
C．人离开后安静时，L1重新亮起 D．人离开后安静时，L2重新亮起
4.小超和奶奶一起去菜市场买菜，细心的小超发现奶奶习惯随身携带如图甲所示的电子挂钩秤。小超对电子秤的内部结构很感兴趣，想自己做一个电子挂钩秤，于是利用所学知识设计了一个电子挂钩秤的模拟电路，如图乙所示。轻质弹簧和金属滑片固定在一起（弹簧的电阻不计，滑片的摩擦不计）。在弹性限度内，弹簧伸长量与所受拉力成正比。
（1）小超所设计的电子挂钩秤可以把重物质量信息转化为电信息，更加方便简洁，信息转化的关键环节为：重物质量变化→滑片P的位置变化→电路的 ________ 变化→电压表示数变化；
（2）小超同学准备了以下器材：2节新干电池，定值电阻（10Ω），滑动变阻器（20Ω，1A），电压表（0~3V），弹簧，开关，导线以及其他辅助器材。按照设计的方案进行器材的组装，调节装置，使弹簧自然伸长时，滑片P刚好在A端。通过对测量数据的分析，得出了电阻丝AP之间阻值的与重物质量的关系为：RAP=km（其中RAP表示电阻丝AP之间的阻值，m表示重物质量，k为一常数且k=4Ω/kg）。当所挂重物质量是m0时电压表示数恰好为重物质量是4m0时的2倍，则m0= ________ kg；
（3）经过小组交流后，小超发现所设计的电子挂钩秤刻度不均匀，不便于读数，为了达到测量仪的刻度均匀且实现质量越大，电表示数越大的目的，小超重新设计了如图所示的四种电路，符合要求的电路是 ________ （选填下列字母序号）；
（4）为了提高电子挂钩秤的灵敏度，即需重物质量最大时指针能满偏，小超同学在实验室又找到部分器材。此时，恒压电源共有“3V”、“4V”与“8V”三种，定值电阻共有“10Ω”与“50Ω”两种，滑动变阻器共有“20Ω 1A”与“30Ω 1A”两种，电压表量程只有“0~3V”，电流表量程只有“0~0.6A”。在第3问改进电路基础上，且各元件安全情况下，下列说法中合理的是 ________ 。
A.在所有不同的搭配可行方案中，电源均只能选“8V”
B.在所有不同的搭配可行方案中，定值电阻均只能选“50Ω”
C.在所有不同的搭配可行方案中，滑动变阻器均只能选“30Ω”
D.在所有不同的搭配可行方案中，电源、定值电阻、滑动变阻器的所有规格均可能用到
