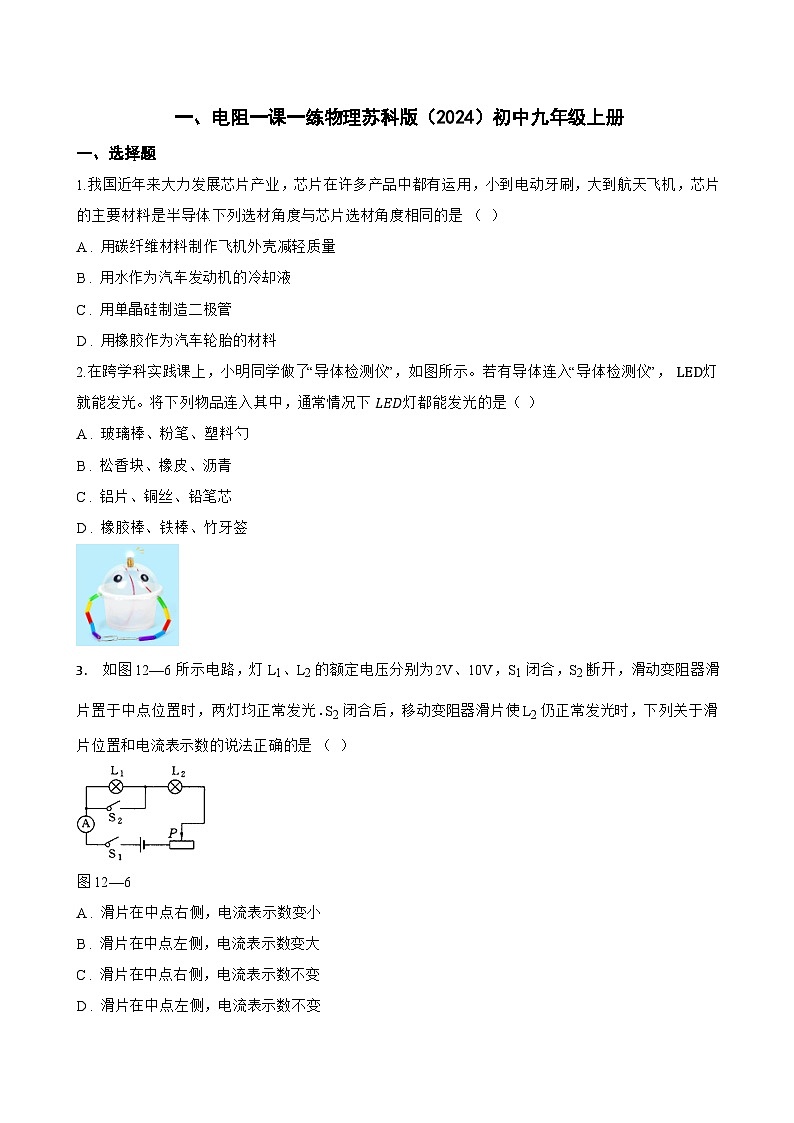

物理九年级上册（2024）一、电阻综合训练题

这是一份物理九年级上册（2024）一、电阻综合训练题，共14页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.我国近年来大力发展芯片产业，芯片在许多产品中都有运用，小到电动牙刷，大到航天飞机，芯片的主要材料是半导体.下列选材角度与芯片选材角度相同的是 （ ）
A . 用碳纤维材料制作飞机外壳减轻质量
B . 用水作为汽车发动机的冷却液
C . 用单晶硅制造二极管
D . 用橡胶作为汽车轮胎的材料
2.在跨学科实践课上，小明同学做了“导体检测仪”，如图所示。若有导体连入“导体检测仪”， LED灯就能发光。将下列物品连入其中，通常情况下 LED灯都能发光的是（ ）
A . 玻璃棒、粉笔、塑料勺
B . 松香块、橡皮、沥青
C . 铝片、铜丝、铅笔芯
D . 橡胶棒、铁棒、竹牙签
3. 如图12—6所示电路，灯L1、L2的额定电压分别为2V、10V，S1闭合，S2断开，滑动变阻器滑片置于中点位置时，两灯均正常发光．S2闭合后，移动变阻器滑片使L2仍正常发光时，下列关于滑片位置和电流表示数的说法正确的是 （ ）
图12—6
A . 滑片在中点右侧，电流表示数变小
B . 滑片在中点左侧，电流表示数变大
C . 滑片在中点右侧，电流表示数不变
D . 滑片在中点左侧，电流表示数不变

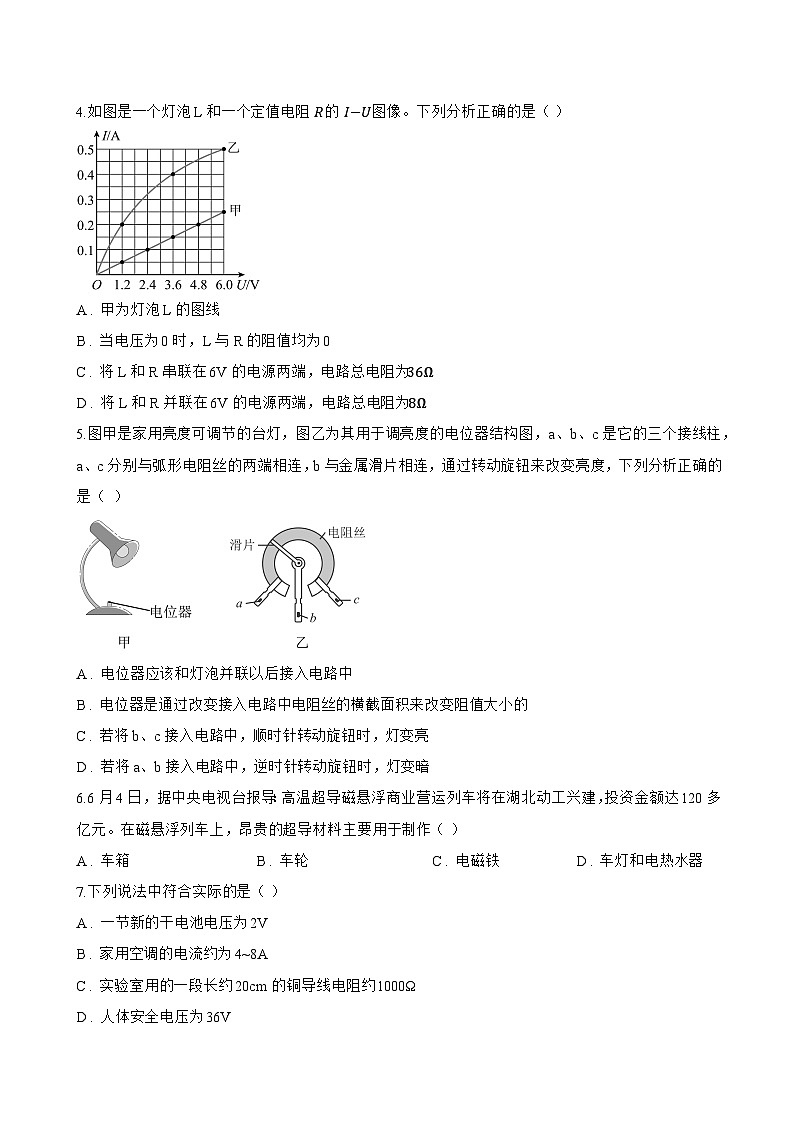

4.如图是一个灯泡L和一个定值电阻 R的 I−U图像。下列分析正确的是（ ）
A . 甲为灯泡L的图线
B . 当电压为0时，L与R的阻值均为0
C . 将L和R串联在6V的电源两端，电路总电阻为36Ω
D . 将L和R并联在6V的电源两端，电路总电阻为8Ω
5.图甲是家用亮度可调节的台灯，图乙为其用于调亮度的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，通过转动旋钮来改变亮度，下列分析正确的是（ ）
A . 电位器应该和灯泡并联以后接入电路中
B . 电位器是通过改变接入电路中电阻丝的横截面积来改变阻值大小的
C . 若将b、c接入电路中，顺时针转动旋钮时，灯变亮
D . 若将a、b接入电路中，逆时针转动旋钮时，灯变暗
6.6月4日，据中央电视台报导：高温超导磁悬浮商业营运列车将在湖北动工兴建，投资金额达120多亿元。在磁悬浮列车上，昂贵的超导材料主要用于制作（ ）
A . 车箱 B . 车轮 C . 电磁铁 D . 车灯和电热水器
7.下列说法中符合实际的是（ ）
A . 一节新的干电池电压为2V
B . 家用空调的电流约为4~8A
C . 实验室用的一段长约20cm的铜导线电阻约1000Ω
D . 人体安全电压为36V

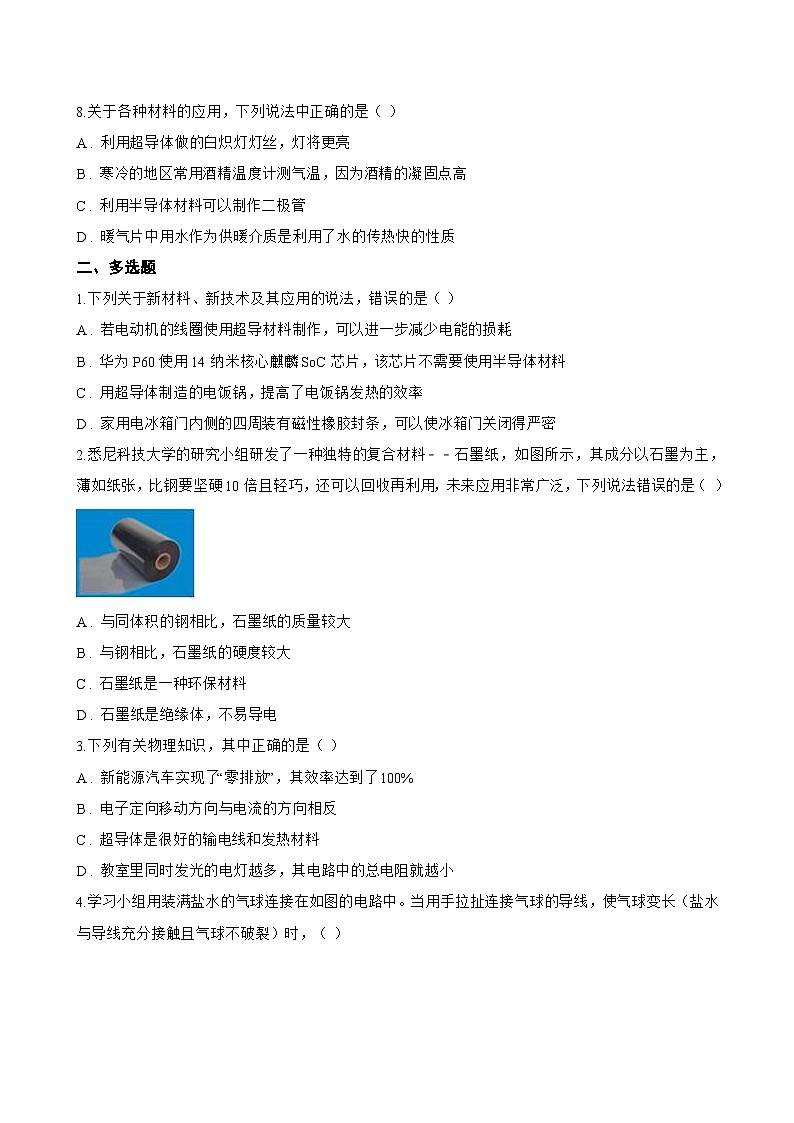

8.关于各种材料的应用，下列说法中正确的是（ ）
A . 利用超导体做的白炽灯灯丝，灯将更亮
B . 寒冷的地区常用酒精温度计测气温，因为酒精的凝固点高
C . 利用半导体材料可以制作二极管
D . 暖气片中用水作为供暖介质是利用了水的传热快的性质
二、多选题
1.下列关于新材料、新技术及其应用的说法，错误的是（ ）
A . 若电动机的线圈使用超导材料制作，可以进一步减少电能的损耗
B . 华为P60使用14纳米核心麒麟SC芯片，该芯片不需要使用半导体材料
C . 用超导体制造的电饭锅，提高了电饭锅发热的效率
D . 家用电冰箱门内侧的四周装有磁性橡胶封条，可以使冰箱门关闭得严密
2.悉尼科技大学的研究小组研发了一种独特的复合材料﹣﹣石墨纸，如图所示，其成分以石墨为主，薄如纸张，比钢要坚硬10倍且轻巧，还可以回收再利用，未来应用非常广泛，下列说法错误的是（ ）
A . 与同体积的钢相比，石墨纸的质量较大
B . 与钢相比，石墨纸的硬度较大
C . 石墨纸是一种环保材料
D . 石墨纸是绝缘体，不易导电
3.下列有关物理知识，其中正确的是（ ）
A . 新能源汽车实现了“零排放”，其效率达到了100%
B . 电子定向移动方向与电流的方向相反
C . 超导体是很好的输电线和发热材料
D . 教室里同时发光的电灯越多，其电路中的总电阻就越小
4.学习小组用装满盐水的气球连接在如图的电路中。当用手拉扯连接气球的导线，使气球变长（盐水与导线充分接触且气球不破裂）时，（ ）
A . 盐水的总电阻变大
B . 小灯泡变得更亮
C . 电压表的示数不变
D . 电路消耗的总功率变小
5.当导体中有交流电通过时，导体内部的电流分布不均匀，电流集中在导体的“皮肤”部分，也就是说电流集中在导体外表的薄层，越靠近导体表面，电流密度越大（电流密度大小等于通过导体单位面积的电流大小），导体内部的电流较小，结果使导体对电流的阻碍作用增加，它的损耗功率增加，这一现象称为趋肤效应。且交流电频率越高，这种现象越明显，当交流电频率达到一定程度时，导体中央的电流几乎为零；而导体中通过直流电时没有这种现象。如图甲所示装置，两支在底部中央打有小孔的圆形铁筒；两根与筒高度相同，横截面较小的铁质圆杆，可固定在铁筒内底部；固定支架，用于固定铁筒及铁杆；两个插头连接电源。两个完全相同小灯泡连接方式如图乙所示，则下列正确的是（ ）
A . 电流密度的定义方法与电流相同
B . 趋肤效应中，若交流电的频率增加，导体对电流的阻碍作用增加
C . 当插头接直流电源时，两个灯泡的亮度相同
D . 当插头接交流电源时，灯泡B比灯泡A亮
6.小江发现，塑料吸管与一些不同物品摩擦后，再去接触验电器金属球，能使验电器的箔片张开（如图所示），由此可推知（ ）
A . 塑料吸管带正电
B . 塑料吸管带负电
C . 塑料吸管不是导体
D . 验电器的两片金属箔带同种电荷
7.科技发展，新能源、新材料及信息技术不断刷新和应用，以下说法正确的是（ ）
A . 制造芯片的材料主要是半导体
B . 家庭电路中的熔丝可以使用超导体材料
C . 卫星导航系统通过电磁波来为我们建立通讯联系
D . 航天飞船外壳用到的钛合金具有熔点高、密度大的特点
8.小松同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，下列说法中错误的是（ ）
A . 当在导体乙的两端加上2V的电压时，通过乙导体的电流为0.2A
B . 将甲、乙两导体并联接到电压3V的电源上时，干路中的电流为0.9A
C . 导体两端的电压为零时，导体的电阻为零
D . 依据图像可得导电阻R甲:R乙=2:1
9.如图甲所示电路，电源电压恒定不变，闭合开关S、S 1、S 2 ， 额定电压都为6V的灯泡L 1和L 2的U-I图像如图乙所示，当滑动变阻器R的滑片P移到b端时，两灯泡恰能正常发光。下列说法正确的是（ ）
A . 电源电压为12V
B . 此时电流表的示数为1.5A
C . 灯泡的电阻变化是由于温度的影响
D . 该电路的最大电功率为8W
10.下列各实验中，说法正确的是（ ）
A . 观察“固态碘升华”实验过程中，用水浴加热比用酒精灯加热更好
B . 探究“水沸腾特点”实验中，先安装支架A，再确定支架B的高度
C . 探究“电阻大小的影响因素”实验中，用酒精灯灼烧铅笔芯，灯泡变暗
D . 在“探究电路的电压特点”时，两灯不亮，电压表有示数，可能是L1与灯座接触不良
三、填空题
1.小明在烧杯中加入盐水，将锌片和铜片部分浸入盐水中，组成一个盐水电池，他用电压表测量这个自制电池的电压，其现象如图所示．其中，盐水是 ________ （选填“导体”或“绝缘体”），通过现象可判断：铜片与电压表之间的导线中，自由电子的运动方向是 ________ （选填“铜片到电压表”或“电压表到铜片”）．
2.近几年，随着电动汽车的逐渐普及，为电动汽车提供电能的充电桩数量在全国迅猛增加。充电桩为电动汽车的电池充电时，电能转化为 ________ （选填“机械”或“化学”）能；充电桩有较好的防水保护功能，是为了防止线路过于潮湿出现 ________ （选填“短路”或“开路”）现象；不良商家为了降低成本，将多芯铜导线的根数从国家标准的32根减为24根， 对于长度相等的标准铜导线和劣质铜导线，劣质铜导线的电阻 ________ 。
3.有一种新型装饰用的LDE灯带，它由30个相同的LED灯串联组成的，若通过第一个LED灯的电流是10mA，则通过第20个LED灯的电流是 ________ A。小彤发现该LED灯带有一个不亮了，但是其余的灯都亮，则不亮的灯发生的故障是 ________ 。LED灯实际上就是发光二极管，电流必须从二极管的正极流入，才能发光，说明发光二极管具有 ________ 性。
4.C919大飞机商业首飞，在它机体主结构上使用了第三代铝锂合金材料，该材料的 ________ 小，相比同体积的普通铝合金质量更小。飞机在空中飞行时，因与空气摩擦而带 ________ ，轮胎在着陆过程中把静电导入大地，为避免着陆过程对地勤人员造成的危害，飞机的轮胎应采用 ________ （填“导体”“半导体”“绝缘体”）材料制成。
5.春天是放风筝的好季节，但是一定要远离高压线。因为丝绸做成的风筝一旦挂在两根高压线上，到了阴雨天气，风筝淋湿后就会由 ________ 变成 ________ （以上两空选填“导体”或“绝缘体”），而使得高压线发生 ________ 故障。
6.为了保护同学们的视力，学校教室里的日光灯陆续更换成如图所示的LED护眼灯，这种灯主要是用 ________ 材料制成的。打开护眼灯之后，老师又打开了教室中的多媒体设备，则此时教室电路中的总电阻会 ________ （选填“变大”、“不变”或“变小”）。

7.小满同学善于思考、积极探究。一次物理课中，他把自己文具盒里的部分物品（塑料尺、中性笔芯、橡皮擦、铅笔芯）分别接入如图所示电路，接入 ________ 时小灯泡会发光，此时小灯泡中电流的方向是 ________ （用图中字母表示方向）。

8.LED（发光二极管）灯现在逐渐被运用到人们的日常生活中，我们教室里用的电子白板的开关键会发出蓝色或红色的光，这是因为开关键内安装了用 ________ 材料制成的发光二极管；科学家发现，铝在-271.76℃以下时，电阻变成了0，这是 ________ 现象。
9.常温下，玻璃棒属于 ________ （选填“导体”或“绝缘体”），用丝绸摩擦玻璃棒，玻璃棒因失去电子而带 ________ （选填“正电”或“负电”）。
10.实验室中常用的滑动变阻器是把 ________ （选填“镍铬合金丝”或“铜丝”）紧密地缠绕在瓷筒上制成的。如图所示的电阻箱读数为 ________ Ω。
四、实验探究题
1.科学揭秘：遇水就亮的灯泡不消耗电能吗？小明逛夜市时，发现有摊主在叫卖一种不消耗电能、遇水就亮的灯泡。小明认为这与物理课上所学知识矛盾，于是买了一个灯泡，将其放入自来水中进行测试。
（1）小明猜想灯泡遇水就亮的原因是：灯泡内部装有提供能量的 ________ ，灯泡遇水后电路形成通路从而发光。
（2）小明观察到灯泡底部结构由 a、 b、 c三部分组成，如图甲所示， a、 c为金属， b为塑料。如图乙，将灯泡缓慢浸入水中，观察灯泡发光情况，收集到证据如表。
（3）小明拆开灯泡塑料壳，如图丙所示，证明了猜想正确，灯泡遇自来水发光说明自来水是 ________ 。
（4）小明将灯泡取出并擦干，不放入水中，如何再次让灯泡发光？ ________ 。
2.在工业上，工人利用如图甲所示的“电热丝切割机”切割泡沫海绵等材料，物理兴趣小组的同学也制作了如图乙所示的小型“电热切割机”，在制作过程中他们发现不同同学制作切割机的切割能力不同，于是他们想探究电热丝的切割能力与什么因素有关。
（1）查阅相关资料，发现电热丝通常用的是镍铬合金丝而不用铜丝。原因之一是给铜丝通电后就会产生很大的电流，铜丝的温度就会急剧上升，温度达到铜丝的 ________ ，铜丝就断了，不适合做电热丝；
（2）小组的同学想知道电热丝的切割能力还和哪些因素有关，于是做出如下猜想：
猜想一：电热丝（镍铬合金丝）的切割能力与电源电压有关；
猜想二：电热丝（镍铬合金丝）的切割能力与电热丝接入电路的长度有关；
猜想三：电热丝（镍铬合金丝）的切割能力与电热丝的粗细有关；
为了检验以上猜想是否正确，他们利用制作的器材通过实验，选择长度、材质 ________ 的泡沫板，电热丝（镍铬合金丝）通电后，每次一页以最快的速度进行切割。并将相关数据填入如表：
分析表格回答下列问题：
①本实验是通过 ________ 体现出电热丝切割能力的；
②分析表格中1、2、3三组实验数据可得出结论： ________ ；
③比较实验 ________ 三组实验数据，可以得出电热丝的切割能力与电热丝接入电路的长度是否有关；
④根据数据分析，要想使“电热丝切割机”的切割能力强，在电源电压一定时，应该选择 ________ 的电热丝材料。
A．长而粗 B．长而细 C．短而粗 D．短而细
五、计算题
1.我们知道，导体的电阻是导体本身的一种性质，它的大小与导体的材料、长度和横截面积等因素有关。
（1）在图甲所示的电路中，R1、R2是长度不同的电阻丝（其他均相同），其中 R1=10Ω，R2=20Ω，U=3V ， 求电路中的电流；
（2）如图乙所示，将 R1、R2串联起来构成一根电阻丝（不考虑长度的变化），移动滑片，求电压表示数变化范围；
（3）已知在其他条件不变的情况下，导体的电阻与长度成正比。若图乙中串联起来的电阻丝总电阻为R，单位长度的电阻丝阻值为 R0 ， 当滑片从下往上滑动时，通过计算说明电压表示数 U'与 PB 段电阻丝长度l之间的定量关系。
2.如图甲是定值电阻R 1和标有“6V 3W”灯泡L的I﹣U关系图像。如图乙所示电路，滑动变阻器R 2的最大阻值为20Ω，电流表量程为0～0.6A，电压表量程为0～15V。当开关S、S 1闭合、S 2断开，将滑动变阻器的滑片P滑到b端时，电流表的示数为0.3A。求：
（1） 灯泡L正常发光时的电阻；
（2） 电源电压；
（3） 当闭合开关S、S 2 ， 断开S 1 ， 电压表示数为6V时，灯泡消耗的实际功率；
（4） 若电源的电压可调，闭合开关S、S 2 ， 断开S 1时，保证电路安全的情况下，电源电压的最大值。
3.小慧将标有“24V 60W”字样的小灯泡接在如图甲所示的电路中，电源的输出电压恒为12V，闭合开关时（t=0），开始用传感器记录电路中电流随时间变化的情况如图乙所示。利用高速摄影技术可以观察到前0.04s灯丝经历了从不发光、微微发光到逐渐变亮的过程，第0.04s后灯泡亮度不变并持续稳定发光。
（1） t=0.05s时，灯丝的实际功率是多少？
（2） 小灯泡亮度不变后，灯丝持续发光10s产生的热量是多少？
（3） 0∼0.04s，灯丝的电阻大小 ________ （选填“变小”或“不变”或“变大”），判断依据是 ________ 。
4.一灯泡上标有“220V 100W”字样，则该灯泡：
（1） 正常发光时的电流是多少？
（2） 正常发光时的电阻是多少？
（3） 在额定电压下通电10分钟产生多少热量？
（4） 若忽略温度对电阻的影响，把它们接在电压为110V的电路里，实际功率是多少？
六、综合题
1.小超和奶奶一起去菜市场买菜，细心的小超发现奶奶习惯随身携带如图甲所示的电子挂钩秤。小超对电子秤的内部结构很感兴趣，想自己做一个电子挂钩秤，于是利用所学知识设计了一个电子挂钩秤的模拟电路，如图乙所示。轻质弹簧和金属滑片固定在一起（弹簧的电阻不计，滑片的摩擦不计）。在弹性限度内，弹簧伸长量与所受拉力成正比。
（1）小超所设计的电子挂钩秤可以把重物质量信息转化为电信息，更加方便简洁，信息转化的关键环节为：重物质量变化→滑片P的位置变化→电路的 ________ 变化→电压表示数变化；
（2）小超同学准备了以下器材：2节新干电池，定值电阻（10Ω），滑动变阻器（20Ω，1A），电压表（0~3V），弹簧，开关，导线以及其他辅助器材。按照设计的方案进行器材的组装，调节装置，使弹簧自然伸长时，滑片P刚好在A端。通过对测量数据的分析，得出了电阻丝AP之间阻值的与重物质量的关系为：RAP=km（其中RAP表示电阻丝AP之间的阻值，m表示重物质量，k为一常数且k=4Ω/kg）。当所挂重物质量是m0时电压表示数恰好为重物质量是4m0时的2倍，则m0= ________ kg；
（3）经过小组交流后，小超发现所设计的电子挂钩秤刻度不均匀，不便于读数，为了达到测量仪的刻度均匀且实现质量越大，电表示数越大的目的，小超重新设计了如图所示的四种电路，符合要求的电路是 ________ （选填下列字母序号）；
（4）为了提高电子挂钩秤的灵敏度，即需重物质量最大时指针能满偏，小超同学在实验室又找到部分器材。此时，恒压电源共有“3V”、“4V”与“8V”三种，定值电阻共有“10Ω”与“50Ω”两种，滑动变阻器共有“20Ω 1A”与“30Ω 1A”两种，电压表量程只有“0~3V”，电流表量程只有“0~0.6A”。在第3问改进电路基础上，且各元件安全情况下，下列说法中合理的是 ________ 。
A.在所有不同的搭配可行方案中，电源均只能选“8V”
B.在所有不同的搭配可行方案中，定值电阻均只能选“50Ω”
C.在所有不同的搭配可行方案中，滑动变阻器均只能选“30Ω”
D.在所有不同的搭配可行方案中，电源、定值电阻、滑动变阻器的所有规格均可能用到
2.小强把额定电压为2.5V的白炽小灯泡L 1和LED灯L 2连接成如图所示的电路，闭合开关后发现L 1不亮，L 2亮，电流表示数为0.01A。
（1） 用电压表测得开关闭合时L 1、L 2两端的电压分别为0.01V和2.9V，求：
①此时小灯泡L1的电阻；
②此时小灯泡L1实际功率；
③LED灯L2工作10s钟消耗的电能。
（2） 根据上面的数据分析可知，小灯泡L 1不亮的原因是 ________ 。
（3） 小强认为增加L 1两端的电压可能会使其变亮，他将如图所示电路中电源的电池增加至3节。闭合开关，两灯均不亮，电流表无示数。用电压表测得图中A、B接线柱间和A、D接线柱间的电压都为4.4V，这可能是 ________ （选填“L 1”或“L 2”）烧断，你的判断理由是 ________ 。
3.根据下面各图所给信息填空.
（1） 如图所示是从墙上平面镜中看到的石英钟的像，此刻石英钟所示的时刻是 ________ ；
（2） 小车全程的平均速度是 ________ m/s；
（3） 量筒内液体的体积是 ________ mL；
（4） 要使接入电路的电阻增大，滑片P应该向 ________ 端移动．
水面对应的位置
a
b
c
灯泡的发光情况
不发光
不发光
发光
实验次数
电源电压/V
接入电路的电热丝长度/cm
电热丝的粗细/mm2
20s切断泡沫的页数
1
3
5
0.5
5
2
6
5
0.5
10
3
9
5
0.5
14
4
6
10
0.5
6
5
6
15
0.5
4
6
6
5
1.0
12
7
6
5
1.5
15
