初中物理沪粤版（2024）九年级上册（2024）13.2 电路的组成和连接方式达标测试

这是一份初中物理沪粤版（2024）九年级上册（2024）13.2 电路的组成和连接方式达标测试，共12页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。

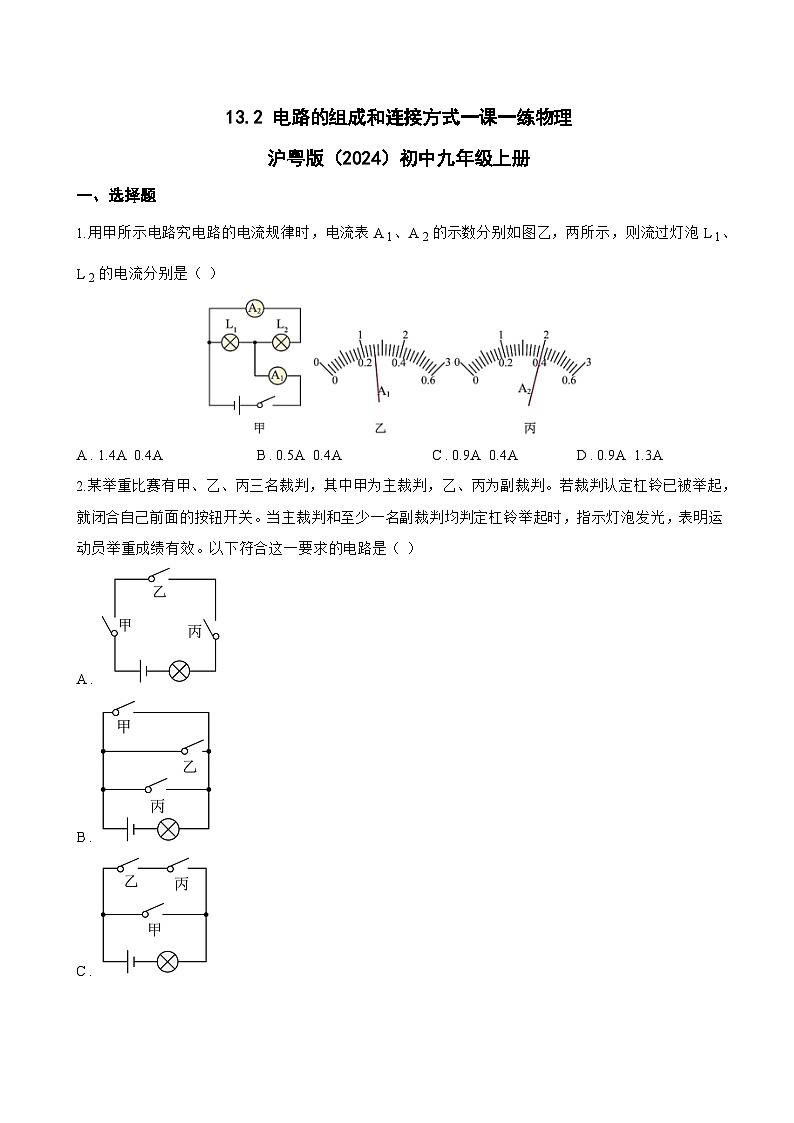

1.用甲所示电路究电路的电流规律时，电流表A 1、A 2的示数分别如图乙，两所示，则流过灯泡L 1、L 2的电流分别是（ ）
A . 1.4A 0.4A B . 0.5A 0.4A C . 0.9A 0.4A D . 0.9A 1.3A
2.某举重比赛有甲、乙、丙三名裁判，其中甲为主裁判，乙、丙为副裁判。若裁判认定杠铃已被举起，就闭合自己前面的按钮开关。当主裁判和至少一名副裁判均判定杠铃举起时，指示灯泡发光，表明运动员举重成绩有效。以下符合这一要求的电路是（ ）
A .
B .
C .
D .

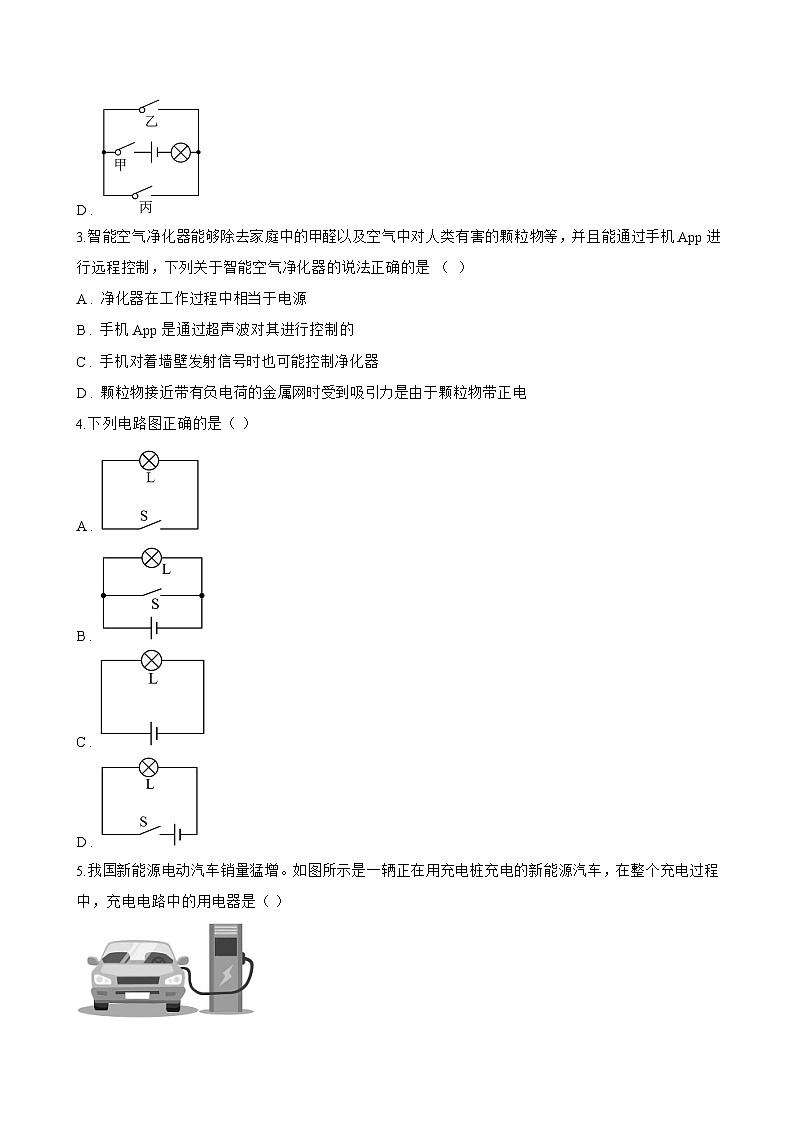

3.智能空气净化器能够除去家庭中的甲醛以及空气中对人类有害的颗粒物等，并且能通过手机 App 进行远程控制，下列关于智能空气净化器的说法正确的是 （ ）
A . 净化器在工作过程中相当于电源
B . 手机 App 是通过超声波对其进行控制的
C . 手机对着墙壁发射信号时也可能控制净化器
D . 颗粒物接近带有负电荷的金属网时受到吸引力是由于颗粒物带正电
4.下列电路图正确的是（ ）
A .
B .
C .
D .
5.我国新能源电动汽车销量猛增。如图所示是一辆正在用充电桩充电的新能源汽车，在整个充电过程中，充电电路中的用电器是（ ）

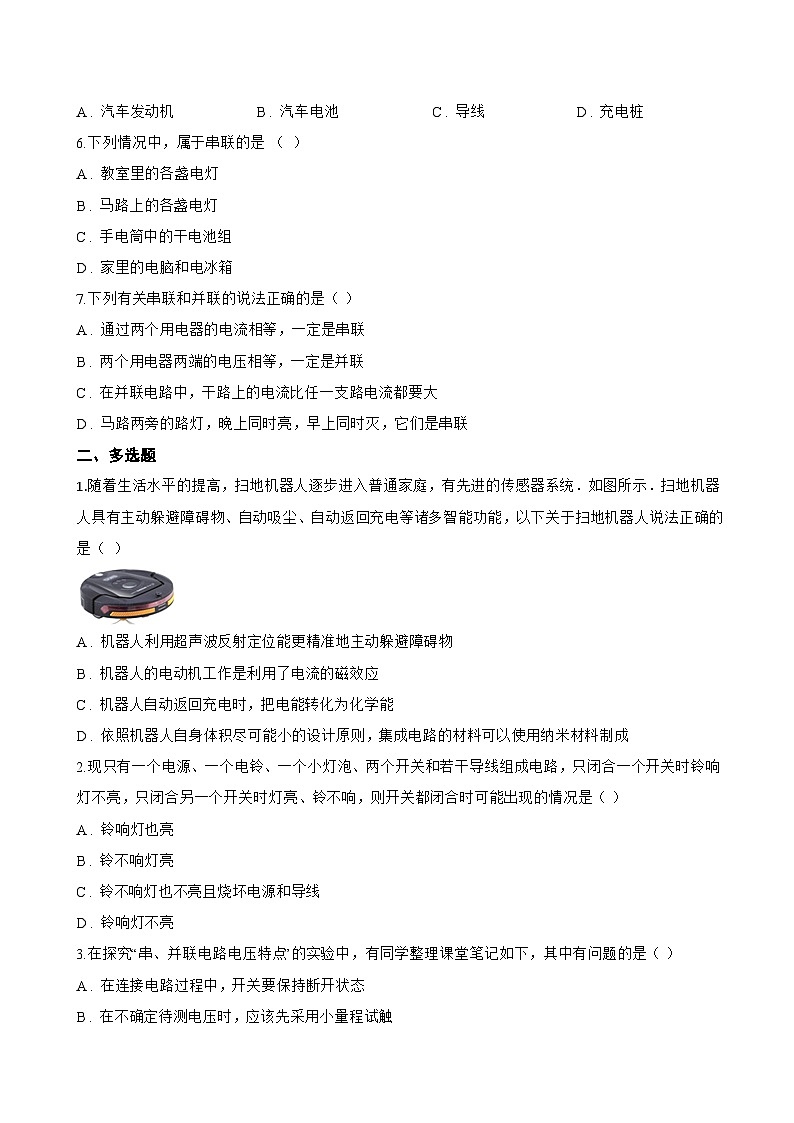

A . 汽车发动机 B . 汽车电池 C . 导线 D . 充电桩
6.下列情况中，属于串联的是 （ ）
A . 教室里的各盏电灯
B . 马路上的各盏电灯
C . 手电筒中的干电池组
D . 家里的电脑和电冰箱
7.下列有关串联和并联的说法正确的是（ ）
A . 通过两个用电器的电流相等，一定是串联
B . 两个用电器两端的电压相等，一定是并联
C . 在并联电路中，干路上的电流比任一支路电流都要大
D . 马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联
二、多选题
1.随着生活水平的提高，扫地机器人逐步进入普通家庭，有先进的传感器系统．如图所示．扫地机器人具有主动躲避障碍物、自动吸尘、自动返回充电等诸多智能功能，以下关于扫地机器人说法正确的是（ ）
A . 机器人利用超声波反射定位能更精准地主动躲避障碍物
B . 机器人的电动机工作是利用了电流的磁效应
C . 机器人自动返回充电时，把电能转化为化学能
D . 依照机器人自身体积尽可能小的设计原则，集成电路的材料可以使用纳米材料制成
2.现只有一个电源、一个电铃、一个小灯泡、两个开关和若干导线组成电路，只闭合一个开关时铃响灯不亮，只闭合另一个开关时灯亮、铃不响，则开关都闭合时可能出现的情况是（ ）
A . 铃响灯也亮
B . 铃不响灯亮
C . 铃不响灯也不亮且烧坏电源和导线
D . 铃响灯不亮
3.在探究“串、并联电路电压特点”的实验中，有同学整理课堂笔记如下，其中有问题的是（ ）
A . 在连接电路过程中，开关要保持断开状态
B . 在不确定待测电压时，应该先采用小量程试触
C . 测量时，应该尽量选取不同规格的灯泡多次实验
D . 电压表应该与待测用电器并联
4.如图甲有三根绞在一起的电线，可以用如图乙所示的“测通器”把它们区分开。先把A、B连在一起时，将“测通器”连接在D、F两端，灯泡发光；再把B、C连在一起时，将“测通器”连在D、E两端，灯泡发光。则（ ）
A . A和F是同一根电线，C和E是同一根电线
B . B和D是同一根电线，C和E是同一根电线
C . A和E是同一根电线，B和D是同一根电线
D . B和D是同一根电线，C和F是同一根电线
5.如图，关于开关的控制作用，下列说法正确的是（ ）
A . 当S1、S2都闭合时，灯L2、L3发光
B . 只闭合S2 ， 灯L1、L3不发光
C . 只让灯L3发光，应该只闭合S1
D . 当S1、S2都断开时，灯L1、L2发光
6.水果不仅可以为我们的身体提供能量，还可以发电。如图所示，几只水果提供的电力足以点亮一排规格相同的发光二极管。下列有关说法正确的是（ ）
A . 二极管发光把电能转化为光能
B . 把水果串联起来可以提高电压
C . 水果中储存的是电能
D . 水果在这里扮演了“电源”的角色，它为发光二极管提供了“电压”
7.假期小明到博物馆参观时，发现许多名贵的古董没有保护罩，直接陈列在展台上，管理员向游客们介绍他们的双重防盗系统，只要有人靠近展台，就会触发隐藏在展台周围踏板下面的开关S 1 ， 报警铃就会响起；只要将古董取走，无论人是否靠近展台，都会触发藏在古董底部的开关S 2 ， 报警铃也会响起．爱动脑筋的小明设计了一些防盗电路，能实现以上功能的电路图为（ ）
A . 踩踏板时S1闭合，取古董时S2闭合
B . 踩踏板时S1闭合，取古董时S2断开
C . 踩踏板时S1断开，取古董时S2断开
D . 踩踏板时S1断开，取古董时S2闭合
三、填空题
1.如图，将包装口香糖的锡箔纸剪成中间较窄的细条，然后将锡箔细条的两端连接电池正负极，很快发现细条中较窄处开始冒烟起火，这是因为细条将电池短路，导致电流很 ________ （选填“大”或“小”）．若ab段长度等于bc段长度，则ab段电阻 ________ bc段电阻（选填“大于”或“小于”）．
2.将A、B两个金属片插入柠檬制成“水果电池”，用电压表测量水果电池的电压，如图所示，则该电池的正极是 ________ （选填“A”或“B”）；给手机充电的过程，主要是将电能转化为了 ________ 能。
3.某台汽油机飞轮的转速为 1800r/min ， 在 1s内，汽油机完成 ________ 个工作循环，对外做功 ________ 次；使用新能源电动汽车有利于保护环境。给新能源电动汽车充电时，其电池相当于电路中的 ________ ，此时把 ________ 能转化成 ________ 能。
4.电源提供电压： ________ 促使电荷定向移动形成电流；我们把 ________ 电荷定向移动的方向规定为电流方向。
5.如图电路，要使灯泡L 2和L 3组成串联电路，应闭合开关 ________ ；要使灯泡L 1和L 2组成并联电路，应闭合开关 ________ 。
6.春节小明随父母出游，在宾馆办理了入住，领到房卡。只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个 ________ （填电路元件名称）接在干路上；房间里有电灯、电视等用电器，它们是 ________ 联的；电灯与控制它的开关是 ________ 联的。
四、实验探究题
1.小含想用刚学习的电路基本知识，连接一个电路。于是她找来一个干电池，一个小灯泡，一个开关和若干导线，连接成了如图所示的电路图。
（1）连接电路时，开关应处于 ________ 状态；
（2）改正错误后，闭合开关前，小灯泡不发光，这时的电路是 ________ （填“通路”、“断路”或“短路”）；闭合开关后，小灯泡发光，这时的电路是 ________ （填“通路”、“断路”或“短路”）。由此可知，电路中开关的作用是 ________ ；
（3）电源在电路中是 ________ （填“提供”或“消耗”）电能的装置。小含看到实验桌上有一个“+、﹣”极模糊不清的电池盒，她用一个 ________ 。（填“电铃”或“发光二极管”）就可以判断出电源的“+、﹣”极。
2.小刚和小强在组成串并联电路的实验中。
(1)在连接过程中，开关应该是 ________ （选填“断开”或“闭合”）的；
(2)小刚连接了如图所示电路，如果合上开关，两个灯泡都将 ________ （选填“不会发光”或“会被烧坏”），出现 ________ （选填“开路”或“短路”）现象；
(3)小刚想将电路全部拆散，重新连接。小强认为只需拆除c这一根导线，就能成为两灯 ________ （选填“串联”或“并联”）的正确电路；其开关在电路中的作用 ________ ；
(4)小强认为，在小刚连接的电路中，如果将某根导线的一端移接到另一位置，电路就能成为两灯并联的正确电路了。请在图中要移接的导线上打上“×”号，并画出改动后的导线 ________ ；
(5)小刚连接了一个两个灯泡组成的电路，闭合开关两灯都亮，但连线比较杂乱一时难以看清，要想简单迅速地判断两灯的连接方式可采取的办法 ________ 。
五、计算题
1.某汽油储油罐的缺油提示器的工作原理如图所示：油罐中轻弹簧的上端固定在顶部，下端与一底面积为100cm 2的长方体浮块相连，浮块内有水平放置的磁铁。仅当浮块处于图中虚线位置时，固定在油罐侧壁处的开关S才能闭合，缺油指示灯L熄灭：当浮块低于虚线位置时，开关S断开，缺油指示灯L发光。
（1） 请用笔画线代替导线将指示灯L接入电路；
（2） 当储油罐内汽油量充足时，浮块应处于图中 ________ （选填“虚线位置”、“虚线位置上方”或“虚线位置下方”）；
（3） 当向油罐内缓慢加汽油使浮块上升至图中储油罐虚线位置时，弹簧长度h=34cm；已知弹簧原长为30cm弹簧长度每增加1cm，弹力增加1N；浮块（含磁铁）的质量为1.8kg，g取10N/kg，ρ 汽油=0.7g/cm 3。
①求此时浮块受到的浮力 ________ ；
②求该浮块的体积 ________ ；
③缺油指示灯刚熄灭时，浮块下表面到罐底高度40cm，求此时罐底受到油的压强 ________ 。
2. 某地区利用当地丰富的太阳能资源发电，供生产生活使用。
（1） 小明家将太阳能转化的电能储存到电源中，给热水壶和电暖气供电。开关 S控制电路中所有用电器，开关 S1控制热水壶的加热电阻 R1(“ 220V 484W” ) ， 开关 S2控制电暖气的加热电阻 R2(“ 220V 2420W” )。闭合所有开关， R1、 R2同时工作， R1每分钟放出 2.4×104J的热量，求 R2的实际功率； (R1和 R2的阻值不随温度变化 )
（2） 已知在一段时间内，垂直于太阳光的 1m2面积上每 1秒接收的太阳能为 500J ， 如图所示，太阳光与水平面夹角为 60°、面积为 4m2的太阳能电池板竖直放置。太阳能电池板将太阳能直接转化为电能的效率为 20% ， 求 1分钟内通过该太阳能电池板获得的电能。
3.小明设计了一个并联电路，如下图所示，图中已连好部分电路，缺少2根导线；
（1）请用笔画线代替导线，使其符合要求：灯L1和灯L2并联，开关控制整个电路，A1测干路电流，A2测灯L1的电流；
小明在连接好的电路中，开关闭合后，电压表示数为3V，电流表A1示数为0.5A，电流表A2示数为0.3A，求：
（2）电源电压U和灯泡L2两端的电压U2；
（3）灯泡L2两端的电压U2与通过L2的电流I2的比值。
4.小林家新买了一台饮水机，电路图如图所示，其中 S是一个温控开关， R1为电加热管，当饮水机处于加热状态时，水被迅速加热，达到预定温度时， S自动切换到另一处处于保温状态。如表是小林收集到的部分数据，请回答下列问题： [c水=4.2×103J/(kg⋅℃)]
（1） 如果红色指示灯亮表示正在对水加热，黄色指示灯亮表示正在保温，则红色指示灯应是 ________ (选填“ A”或“ B” )；
（2） 加热管 R1的阻值和保温状态下通过 R1的电流是多少？ (正常工作，不计指示灯的电功率 )
（3） 将水槽中 1kg、 40℃的水加热到 80℃ ， 水吸收了多少热量？
（4） 小林做了一次探究：第一天晚上十点，他关掉家中的其他用电器只保留饮水机，记下此时电能表的示数为 576.5kW⋅h ， 次日早晨六点钟，水温达到预定温度且电能表的示数为 576.8kW⋅h；第二天晚上十点，他将饮水机关闭，次日早晨启动饮水机在额定功率下将水加热到预定温度用时 8min。通过计算判断小林的哪种做法更节能？
六、综合题
1.初三实验小组的同学决定设计一个简易的身高测量仪，可用器材有电压恒定的电源、电压表、电阻丝、定值电阻、开关、导线（若干）等。他们的设想是：用滑片在绷直的电阻丝上滑动代替滑动变阻器；将电压表改装成身高显示仪----所测身高越大，显示仪示数越大，且刻度均匀。
（1） 同学们设计了如图所示电路，老师指出他们的设计有不够合理的地方。你认为下列分析正确的是_________。
A . 电压表的示数变化量跟身高变化量不成正比
B . 当所测身高越大时，电压表的示数越小
C . 移动滑片P时，电路的总电阻没有变化
D . 电压表的示数不能由零变化到最大刻度值
（2） 在老师的引导下，同学们设计出了如图中A、B、C三个电路，你认为正确的是 ________ 。
（3） 确定正确的电路设计方案后，小组成员开始对器材的参数进行选择。他们采用了电压为12V的电源、一根长为80cm的均匀电阻丝 0.5Ω/cm、量程为0-3V的电压表。为了让测量仪测量身高的范围能达到最大，且测量精确度最高，选择的定值电阻 R1的阻值应该为 ________ Ω。
（4） 利用选定的器材，小组同学连接好了测量电路。对身高为160cm的小曾进行测量时，电压表的示数为1.5V，对小杨进行测量时，电压表的示数为1.8V，则小杨的身高为 ________ cm。
2.近年来，多旋翼无人机发展迅速．由于其机动性和灵活性强，广泛应用在航拍领域、交通管理等方面．如图所示为某品牌四旋翼无人机，它采用4个电机带动旋翼（螺旋桨）转动，对下方空气施力的同时获得升力．该无人机设有一键起降和返航、空中悬停等功能，携带的摄像机可以进行高清拍摄并实时把信号传到遥控器显示器，它还拥有GPS卫星定位系统．下表是该无人机的部分参数：
（1） 根据上述内容，下列说法中不正确的是
A . 遥控无人机、卫星定位都是通过电磁波来传递信息的
B . 无人机利用了空气对旋翼的反作用力从而获得升力
C . 无人机在拍摄地面图象时减小悬停高度可以使图象变大
D . 无人机在悬停时不消耗电能
（2） 电动机在工作时要保持其两端电压为12V不变，通过电子调速器（简称电调）来控制电动机的电流从而改变电动机的功率，每一个电动机连接一个电调，那么电动机和电调的连接方式是 ________ （选填“并联”或“串联”）；若电源电压全部加在电动机和电调的两端，则电动机和电调的功率之比为 ________ ．
（3） 在电池满容量的情况下，该无人机参与某次火情的勘测时，需要从地面起飞，飞到火场上空60米高处，然后悬停观测（整个过程四个电动机同时工作）．由于无人机机动性和灵活性强，这一过程可视为以最大速度匀速直线上升，且达到60米高处时立即静止（悬停）．若无人机悬停观测10分钟，电动机将电能转化为机械能的效率为90%，无人机上升过程中所受的阻力为10N，通过计算回答下列问题：（g取10N/kg）
a．从起飞到悬停结束，电动机消耗多少电能？电调部分消耗多少电能？
b．若无人机从60米高处返回到地面，要求电池容量至少剩余10%，若不计其他能量损失，该无人机完成悬停观测后，能否安全返回？
3.几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管．
（1） 水果电池将化学能转化为 ________
（2） 发光二极管是由 ________ 材料制成的；
（3） 如果少串联一个水果电池，二极管将​ ________
额定电压220 V
频率50 Hz
加热功率880W
保温功率99W
防漏电类型Ⅰ类
整机质量
2kg
电池额定电压
15V
最大起飞海拔高度
5000m
电池容量
5000mA•h
最大上升速度
6m/s
电动机工作电压
12V
最大下降速度
2m/s
悬停时每个电动机功率
50W
最大水平速度
16m/s
电动机数量
4
