13.4　串联、并联电路中电流的特点 习题课件2025-2026学年物理沪粤版九年级上册

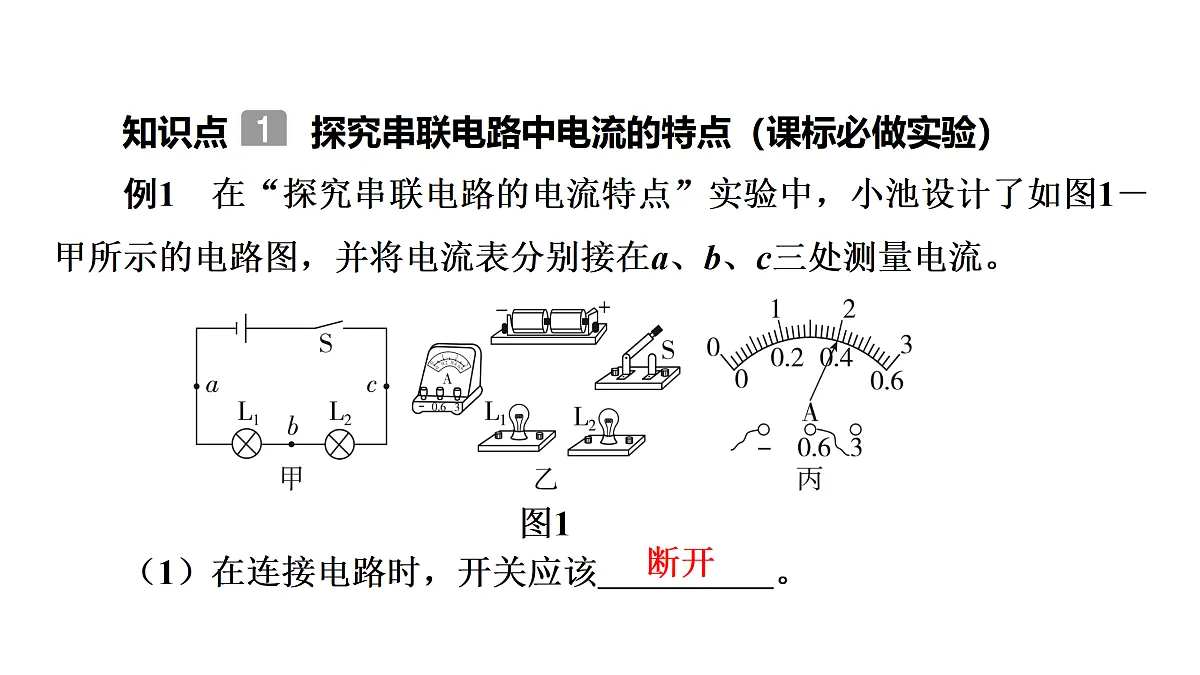

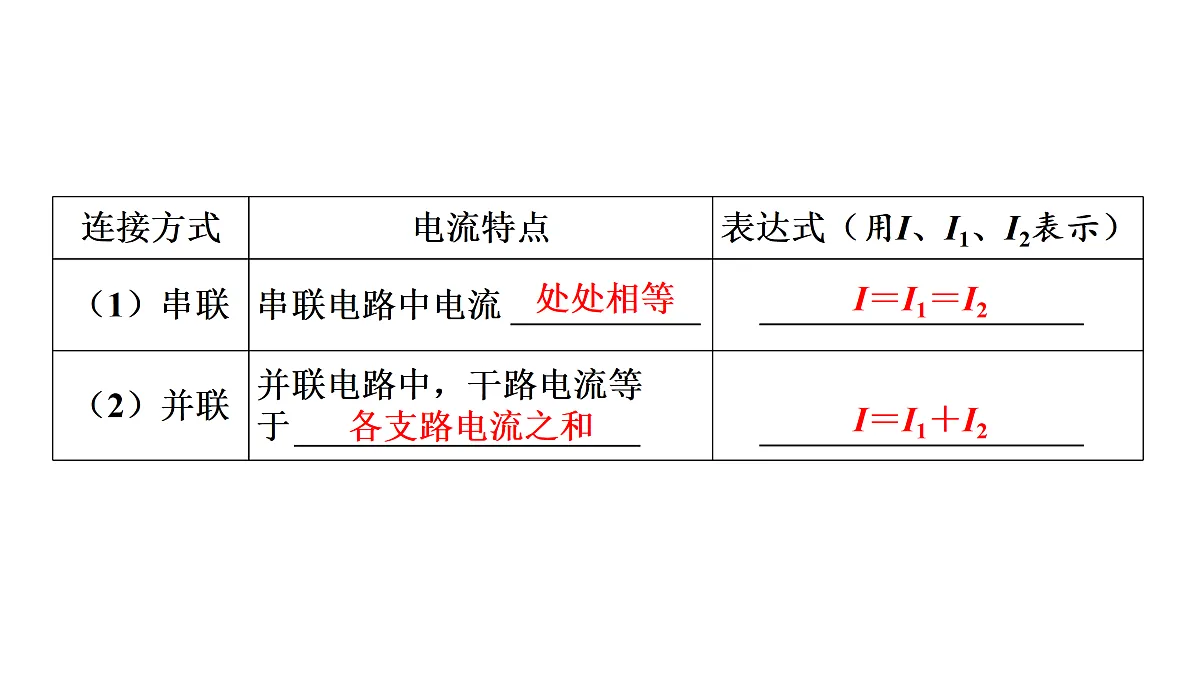

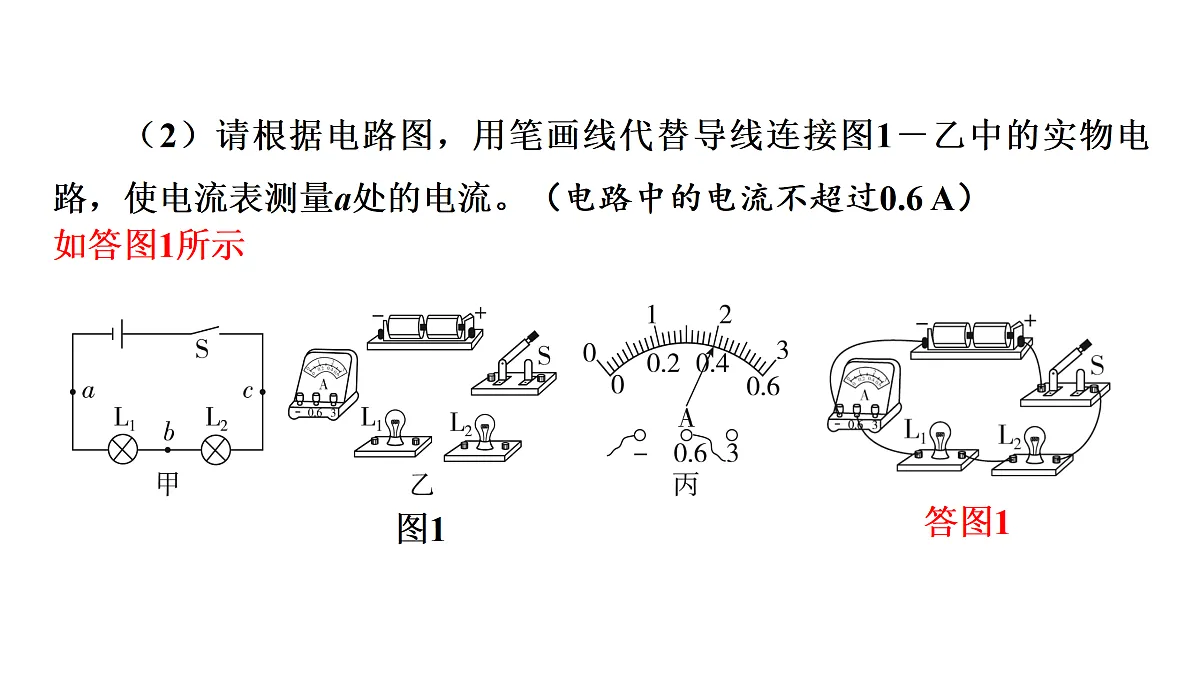

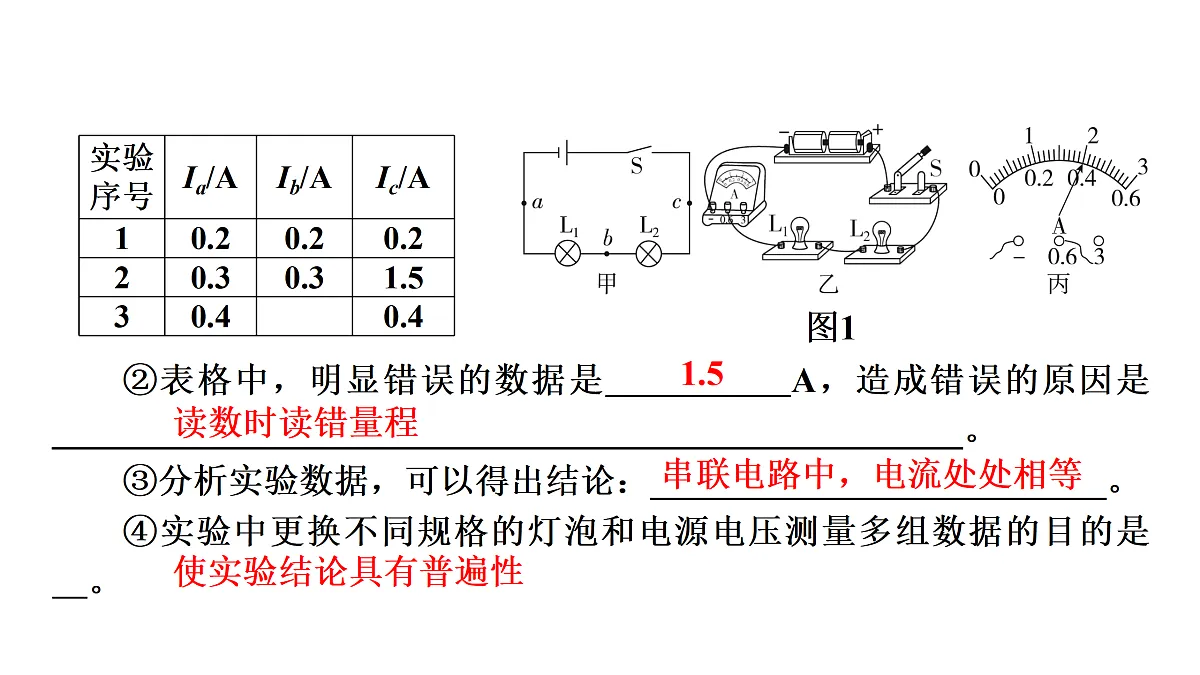

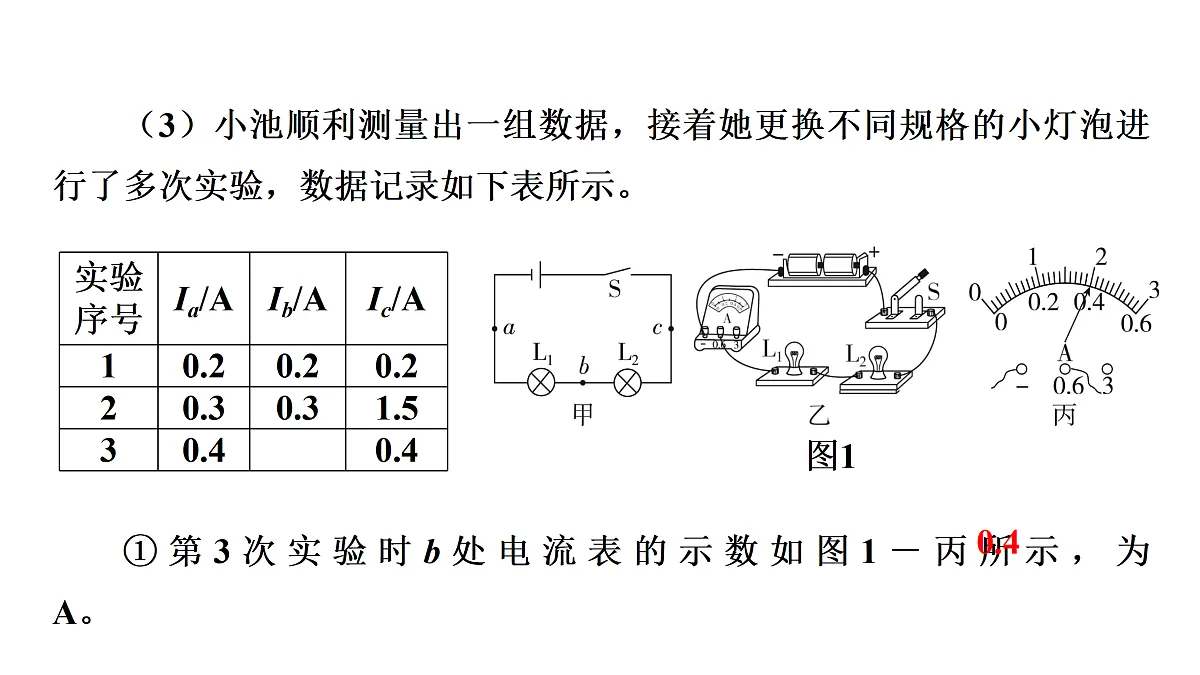

[默写、古代诗歌阅读及文言文阅读对应九上第三单元内容]13.4　串联、并联电路中电流的特点课堂小测要点梳理典例精练第十三章　简单电路要点梳理处处相等I＝I1＝I2各支路电流之和I＝I1＋I2典例精练知识点 探究串联电路中电流的特点（课标必做实验）例1　在“探究串联电路的电流特点”实验中，小池设计了如图1－甲所示的电路图，并将电流表分别接在a、b、c三处测量电流。    （1）在连接电路时，开关应该　　　　　。图1断开（2）请根据电路图，用笔画线代替导线连接图1－乙中的实物电路，使电流表测量a处的电流。（电路中的电流不超过0.6 A）图1（3）小池顺利测量出一组数据，接着她更换不同规格的小灯泡进行了多次实验，数据记录如下表所示。 　　①第3次实验时b处电流表的示数如图1－丙所示，为　　　　　A。图10.4②表格中，明显错误的数据是　　　　　A，造成错误的原因是____________________________________________________。③分析实验数据，可以得出结论：__________________________。④实验中更换不同规格的灯泡和电源电压测量多组数据的目的是　　　　　　　　　　　　　　　　。图11.5读数时读错量程串联电路中，电流处处相等使实验结论具有普遍性知识点 探究并联电路中电流的特点（课标必做实验）例2　小明在探究并联电路中电流的特点，图2－甲是实验电路图。   （1）为了防止损坏电流表，在不能事先估计电流大小的情况下，应先选用电流表较　　　（选填“大”或“小”）的量程进行试触。图2大（2）小明要测量A处的电流，请根据图2－甲中的电路图，用笔画线代替导线将图2－乙中的实物电路连接完整。图2（3）更换灯泡进行多次测量后，小明记录的实验数据如下表所示。 ①在第2次实验中，测A、B两处时电流表的示数均如图2－丙所示，请将表格补充完整。测得A、B两处的电流相等的原因可能是　　　　　　　　　　　　　　　　　。②分析表中数据，可得出并联电路的电流特点：　　　　　。（写表达式）图20.240.24此次实验所用两个灯泡的规格相同IC＝IA＋IB知识点 串联、并联电路中电流特点的应用例3　如图3所示的电路中，闭合开关后，发现灯L1比L2亮，则通过两灯的电流I1与I2的大小关系是 （　　）A．I1>I2 B．I1＝I2 C．I1
