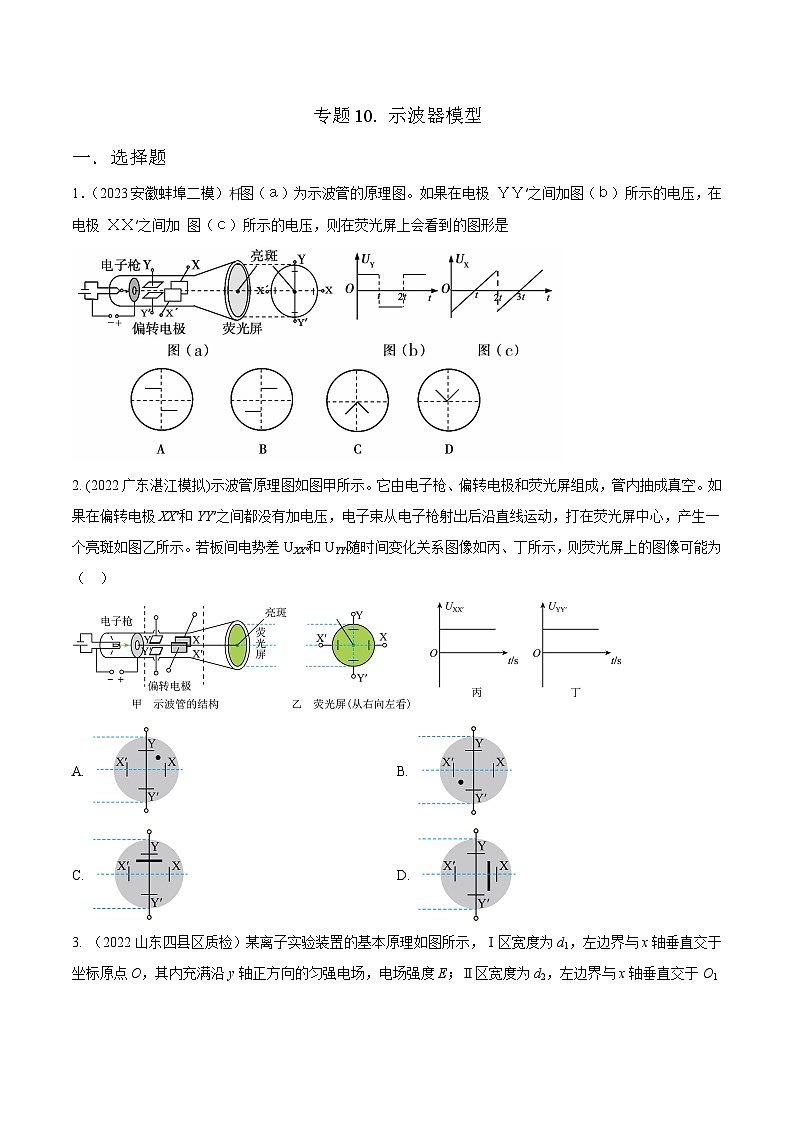

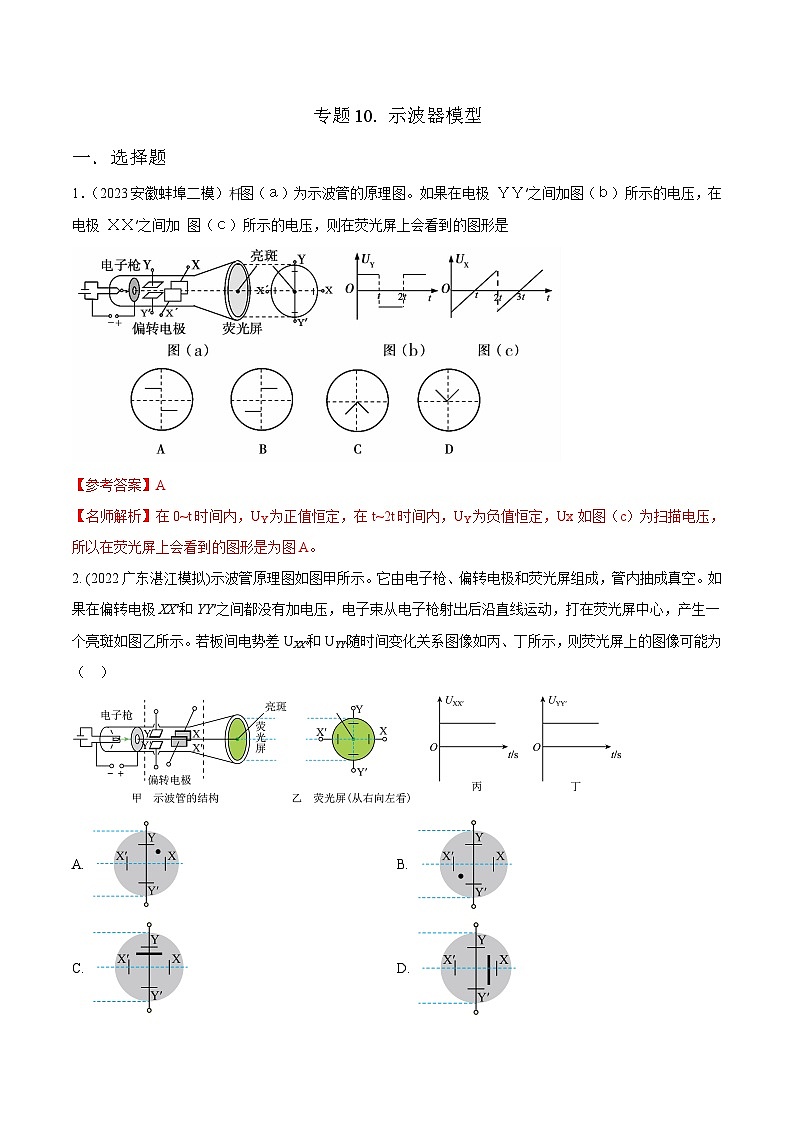

      1.(2023安徽蚌埠二模)图(a)为示波管的原理图。如果在电极 YY′之间加图(b)所示的电压,在电极 XX′之间加 图(c)所示的电压,则在荧光屏上会看到的图形是
      2. (2022广东湛江模拟)示波管原理图如图甲所示。它由电子枪、偏转电极和荧光屏组成,管内抽成真空。如果在偏转电极XX′和YY′之间都没有加电压,电子束从电子枪射出后沿直线运动,打在荧光屏中心,产生一个亮斑如图乙所示。若板间电势差UXX′和UYY′随时间变化关系图像如丙、丁所示,则荧光屏上的图像可能为( )
      A. B.
      C. D.

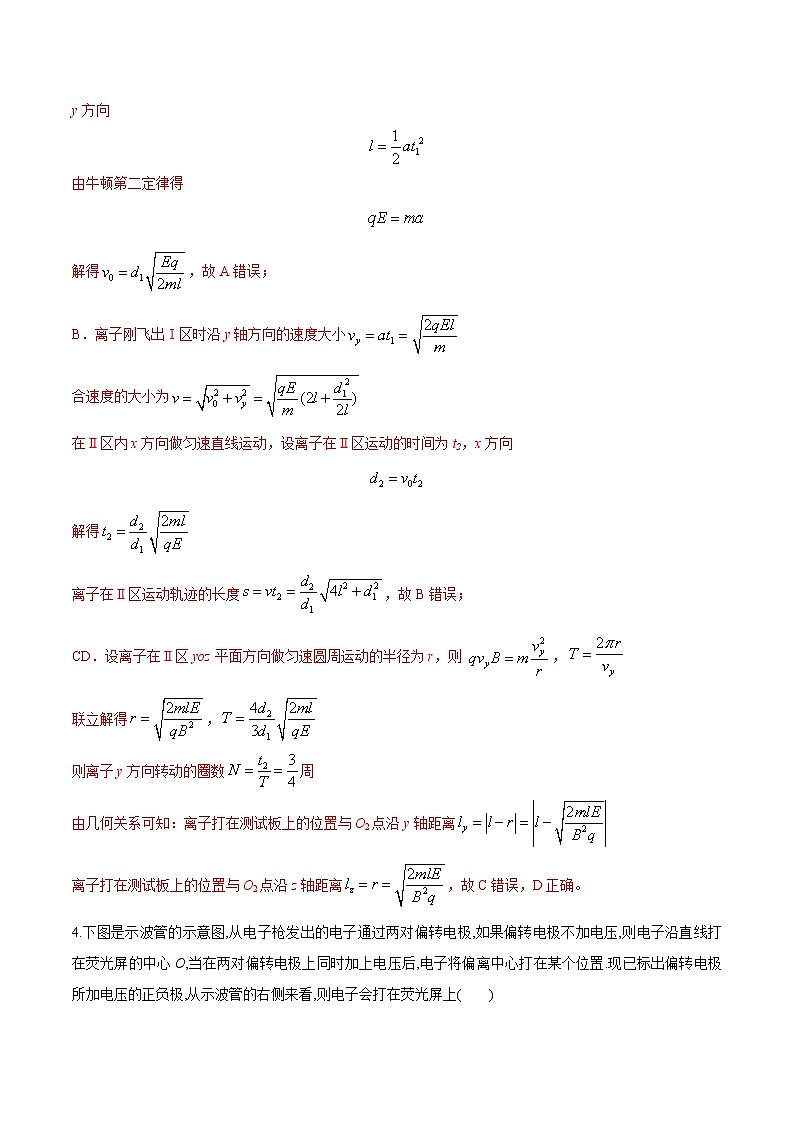

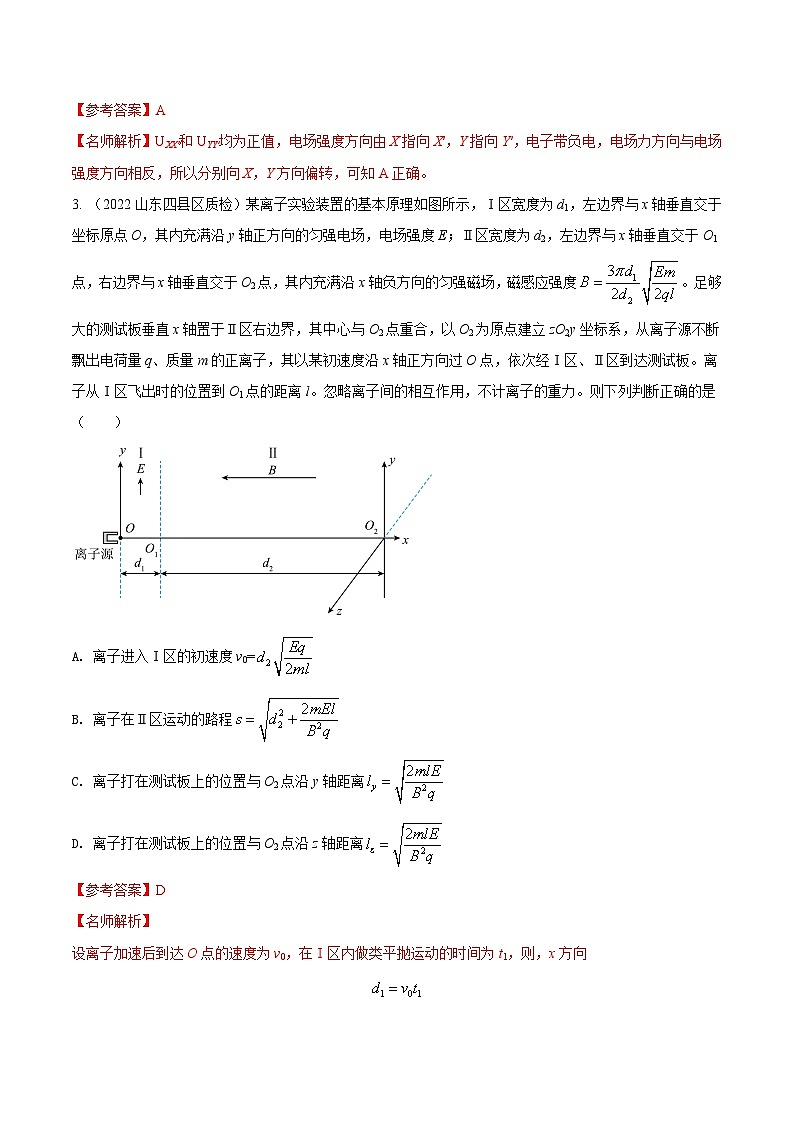

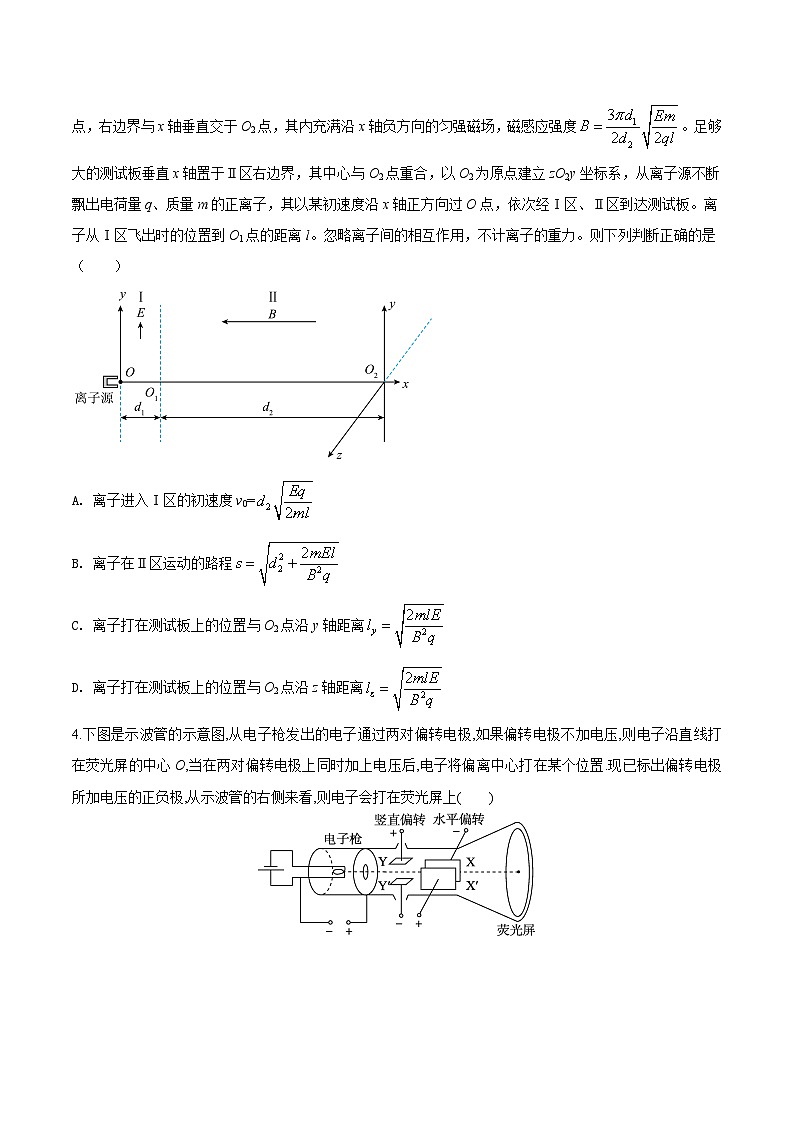

      3. (2022山东四县区质检)某离子实验装置的基本原理如图所示,Ⅰ区宽度为d1,左边界与x轴垂直交于坐标原点O,其内充满沿y轴正方向的匀强电场,电场强度E;Ⅱ区宽度为d2,左边界与x轴垂直交于O1点,右边界与x轴垂直交于O2点,其内充满沿x轴负方向的匀强磁场,磁感应强度。足够大的测试板垂直x轴置于Ⅱ区右边界,其中心与O2点重合,以O2为原点建立zO2y坐标系,从离子源不断飘出电荷量q、质量m的正离子,其以某初速度沿x轴正方向过O点,依次经Ⅰ区、Ⅱ区到达测试板。离子从Ⅰ区飞出时的位置到O1点的距离l。忽略离子间的相互作用,不计离子的重力。则下列判断正确的是( )
      A. 离子进入Ⅰ区的初速度v0=
      B. 离子在Ⅱ区运动的路程
      C. 离子打在测试板上的位置与O2点沿y轴距离
      D. 离子打在测试板上的位置与O2点沿z轴距离

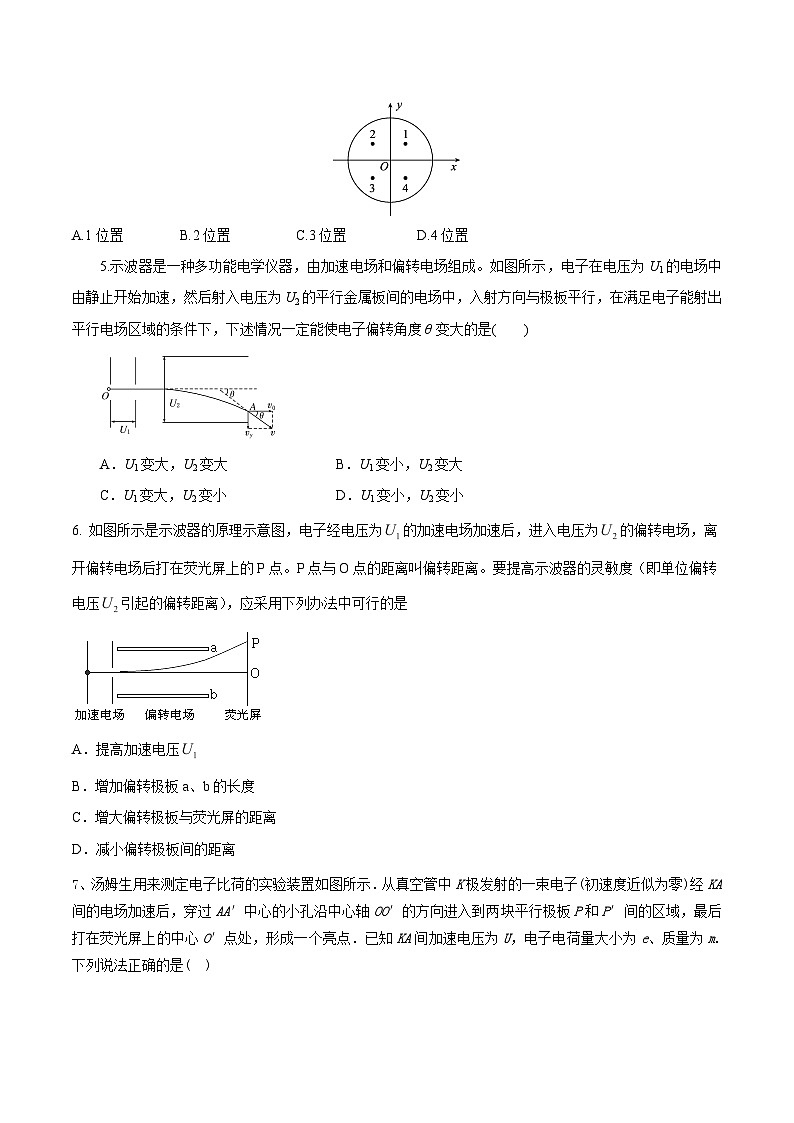

      4.下图是示波管的示意图,从电子枪发出的电子通过两对偏转电极,如果偏转电极不加电压,则电子沿直线打在荧光屏的中心O,当在两对偏转电极上同时加上电压后,电子将偏离中心打在某个位置.现已标出偏转电极所加电压的正负极,从示波管的右侧来看,则电子会打在荧光屏上( )
      A.1位置 B.2位置 C.3位置 D.4位置
      5.示波器是一种多功能电学仪器,由加速电场和偏转电场组成。如图所示,电子在电压为U1的电场中由静止开始加速,然后射入电压为U2的平行金属板间的电场中,入射方向与极板平行,在满足电子能射出平行电场区域的条件下,下述情况一定能使电子偏转角度θ变大的是( )
      A.U1变大,U2变大 B.U1变小,U2变大
      C.U1变大,U2变小 D.U1变小,U2变小
      6. 如图所示是示波器的原理示意图,电子经电压为的加速电场加速后,进入电压为的偏转电场,离开偏转电场后打在荧光屏上的P点。P点与O点的距离叫偏转距离。要提高示波器的灵敏度(即单位偏转电压引起的偏转距离),应采用下列办法中可行的是
      A.提高加速电压
      B.增加偏转极板a、b的长度
      C.增大偏转极板与荧光屏的距离
      D.减小偏转极板间的距离
      7、汤姆生用来测定电子比荷的实验装置如图所示.从真空管中K极发射的一束电子(初速度近似为零)经KA间的电场加速后,穿过AA′中心的小孔沿中心轴OO′的方向进入到两块平行极板P和P′间的区域,最后打在荧光屏上的中心O′点处,形成一个亮点.已知KA间加速电压为U,电子电荷量大小为e、质量为m.下列说法正确的是( )
      A.电子到达A点时的速度大小为eq \r(\f(2mU,e))
      B.若在PP′间加向下的匀强电场,则亮点将出现在O′点下方
      C.若在PP′间加向下的匀强电场,则电子通过PP′间的时间比不加电场时长
      D.若在PP′间同时加向下的匀强电场和垂直纸面向里的匀强磁场,则亮点仍可能出现在O′点
      二.计算题
      1. (2022北京石景山一模)示波管的结构如图甲所示,它由电子枪、偏转电极和荧光屏组成,管内抽成真空,两对偏转电极XX΄、YY΄相互垂直。如图乙所示,荧光屏上有xy直角坐标系,坐标原点位于荧光屏的中心,x轴与电极XX΄的金属板垂直,其正方向由X΄指向X,y轴与电极YY΄的金属板垂直,其正方向由Y΄指向Y。电子枪中的金属丝加热后可以逸出电子,电子经加速电极间的电场加速后进入偏转电极间,两对偏转电极分别使电子在两个相互垂直的方向发生偏转,最终打在荧光屏上,产生一个亮斑。已知两对偏转电极极板都是边长为l的正方形金属板,每对电极的两个极板间距都为d,加速电极间电压为U0,电子的电荷量为e,质量为m。忽略电子刚离开金属丝时的速度,不计电子之间相互作用力及电子所受重力的影响。下列各情形中,电子均能打到荧光屏上。
      (1)若两个偏转电极都不加电压时,电子束将沿直线运动,且电子运动的轨迹平行每块偏转极板,最终打在xy坐标系的坐标原点。求电子到达坐标原点前瞬间速度的大小v0。
      (2)若在偏转电极YY΄之间加恒定电压U1,而偏转电极XX΄之间不加电压,已知电极YY΄的右端与荧光屏之间的距离为L1。求电子打在荧光屏上的位置坐标。
      (3)若电极XX΄的右端与荧光屏之间的距离为L2,偏转电极XX΄之间加如图丙所示的扫描电压。当偏转电压发生变化时,可利用下述模型分析:由于被加速后电子的速度较大,它们都能从偏转极板右端穿出极板,且时间极短,此过程中可认为偏转极板间的电压不变。
      (i)在偏转电极YY΄之间不加电压时,请说明电子打在荧光屏上,形成亮斑的位置随时间变化的关系;
      (ii)在偏转电极YY΄之间加电压时,请在图丁中定性画出在荧光屏上看到的图形。
      2.(16分)电视机显像管原理如图所示,圆形磁场区域半径为R,磁感应强度大小为B0,垂直纸面向外。在磁场右边距离圆心2R处有一竖直放置的足够大的接收屏,过磁场区域圆心O的水平直线与接收屏相交于O1.以O1为坐标原点沿接收屏竖直向上建立y轴,电子枪水平放置于OO1连线上,电子由静止开始经电子枪加速后从A点射入磁场,并从磁场区域最高点C射出。已知电子电荷量大小为e,质量为m。
      (1)求电子枪加速电压U0;
      (2)为使电子打在接收屏上的不同位置,需要调节磁感应强度,求粒子打在屏上的位置y和磁感应强度B的关系;
      (3)若不慎将电子枪沿竖直方向向上平移了一段距离h=,为控制电子打在接收屏上y=R位置处,需要将磁感应强度B调节为多少?
      (参考公式:tan2θ=,cs2θ=)
      3.(9分).示波器的核心部件是示波管,其内部抽成真空,图17是它内部结构的简化原理图。它由电子枪、偏转电极和荧光屏组成。炽热的金属丝可以连续发射电子,电子质量为m,电荷量为e。发射出的电子由静止经电压U1加速后,从金属板的小孔O射出,沿OO′进入偏转电场,经偏转电场后打在荧光屏上。偏转电场是由两个平行的相同金属极板M、N组成,已知极板的长度为l,两板间的距离为d,极板间电压为U2,偏转电场极板的右端到荧光屏的距离为L。不计电子受到的重力和电子之间的相互作用。
      (1)求电子从小孔O穿出时的速度大小v0;
      (2)求电子离开偏转电场时沿垂直于板面方向偏移的距离y;
      (3)若将极板M、N间所加的直流电压U2改为交变电压u=Umsint,电子穿过偏转电场的时间远小于交流电的周期T,且电子能全部打到荧光屏上,求电子打在荧光屏内范围的长度s。
      4. 示波器的主要结构可简化为:电子枪中的加速电场、两水平放置的平行金属板中的偏转电场和竖直放置的荧光屏组成,如图所示。若已知加速电场的电压为U1。两平行金属板的板长、板间距离均为d,荧光屏距两平行金属板右侧的距离也为d。电子枪发射质量为m、电荷量为-e的电子,从两平行金属板的中央穿过,打在荧光屏的中点O。不计电子在进入加速电场时的速度及电子重力。若两金属板间只存在竖直方向的匀强电场,两板间的偏转电压为U2,电子会打在荧光屏上某点,该点距O点距离为d。求U1和U2的比值。
      5.如图所示,电子由静止开始经加速电场加速后,沿平行于板面的方向射入偏转电场,并从另一侧射出。已知电子质量为m,电荷量为e,加速电场电压为U0。偏转电场可看做匀强电场,极板间电压为U,极板长度为L,板间距为d。
      (1)忽略电子所受重力,求电子射入偏转电场时初速度v0和从电场射出时沿垂直板面方向的偏转距离Δy;
      (2)分析物理量的数量级,是解决物理问题的常用方法。在解决(1)问时忽略了电子所受重力,请利用下列数据分析说明其原因。已知U=2.0×102 V,d=4.0×10-2 m,m=9.1×10-31 kg,e=1.6×10-19 C,g=10 m/s2。
      (3)极板间既有静电场也有重力场。电势反映了静电场各点的能的性质,请写出电势φ的定义式。类比电势的定义方法,在重力场中建立“重力势”φG的概念,并简要说明电势和“重力势”的共同特点。
      6(16分)如图所示,真空玻璃管内,加热的阴极K发出的电子(初速度可忽略不计)经阳极A与阴极K之间的电压U1形成的加速电场加速后,从阳极A的小孔射出,由水平放置的平行正对偏转极板M、N的左端中点以平行于极板的方向射入两极板之间的区域。若M、N两极板间无电压,电子将沿水平直线打在荧光屏上的O点;若在M、N两极板间加电压U2,形成平行纸面的偏转电场,则电子将打在荧光屏上的P点;若在M、N极板间加电压U2的同时,再加方向垂直纸面的匀强磁场,则电子将能重新打在荧光屏上的O点。已知电子质量为m,电荷量为e,M、N两极板长均为L1、两极板间距离为d,极板右端到荧光屏的距离为L2。
      (1)忽略电子所受重力及它们之间的相互作用力,求:
      ①电子从阳极A小孔射出时速度v0的大小;
      ②电子重新打在荧光屏上O点时,所加匀强磁场的磁感应强度B的大小。
      (2)在解决一些实际问题时,为了简化问题,常忽略一些影响相对较小的量,这对最终的计算结果并没有太大的影响,因此这种处理是合理的。如在计算电子打在荧光屏上的位置时,对于电子离开M、N板间的偏转电场后运动到荧光屏的过程,可以忽略电子所受的重力。请利用下列数据分析说明为什么这样处理是合理的。已知U2=2.0×102V,d=4.0×10-2m,m=9.1×10-31kg,e=1.6×10-19C,L1=5.0×10-2m,L2=0.10m,重力加速度g=10m/s2。
      ……………
      7. 示波器的主要结构可简化为:电子枪中的加速电场、两水平放置的平行金属板中的偏转电场和竖直放置的荧光屏组成,如图所示。若已知加速电场的电压为U1。两平行金属板的板长、板间距离均为d,荧光屏距两平行金属板右侧的距离也为d。电子枪发射质量为m、电荷量为-e的电子,从两平行金属板的中央穿过,打在荧光屏的中点O。不计电子在进入加速电场时的速度及电子重力。若两金属板间只存在竖直方向的匀强电场,两板间的偏转电压为U2,电子会打在荧光屏上某点,该点距O点距离为d。求U1和U2的比值。
