高考物理二轮复习专项训练模型67变压器模型（2份打包，原卷版+解析版）
展开
这是一份高考物理二轮复习专项训练模型67变压器模型（2份打包，原卷版+解析版），文件包含高考物理二轮复习专项训练模型67变压器模型原卷版doc、高考物理二轮复习专项训练模型67变压器模型解析版doc等2份试卷配套教学资源，其中试卷共34页， 欢迎下载使用。

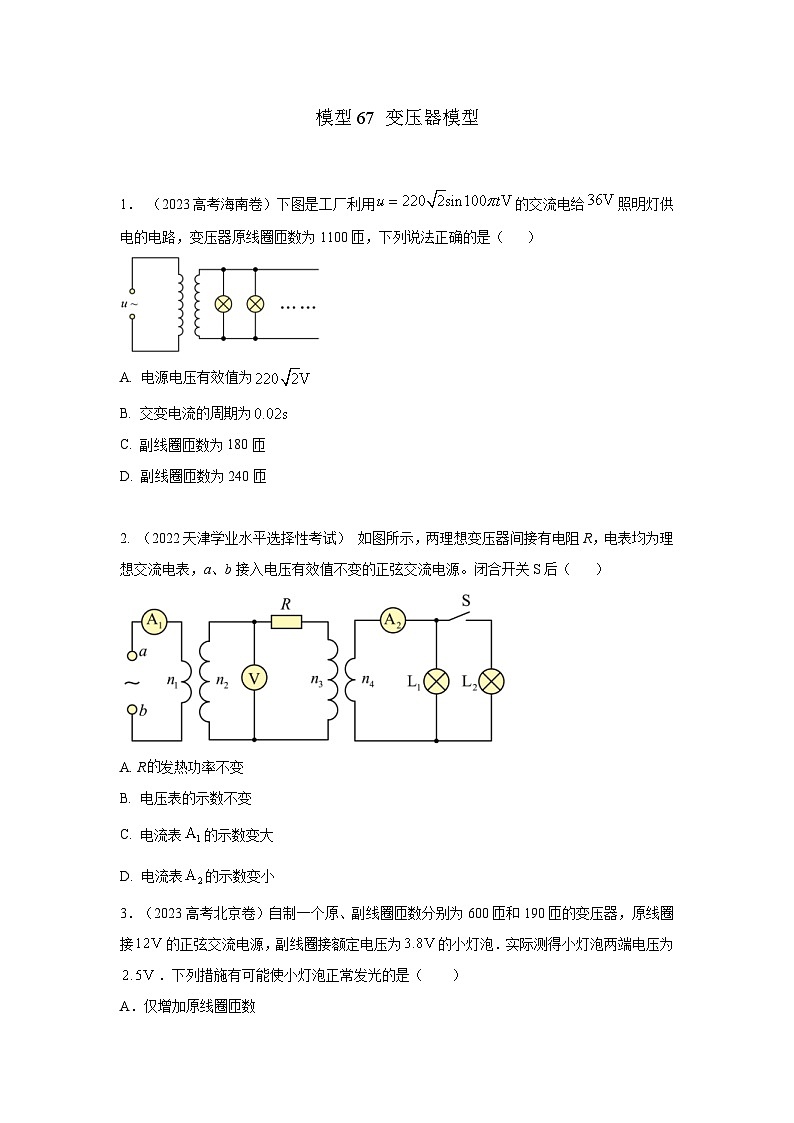

1． （2023高考海南卷）下图是工厂利用 SKIPIF 1 < 0 的交流电给 SKIPIF 1 < 0 照明灯供电的电路，变压器原线圈匝数为1100匝，下列说法正确的是（ ）
A. 电源电压有效值为 SKIPIF 1 < 0
B. 交变电流的周期为 SKIPIF 1 < 0
C. 副线圈匝数为180匝
D. 副线圈匝数为240匝

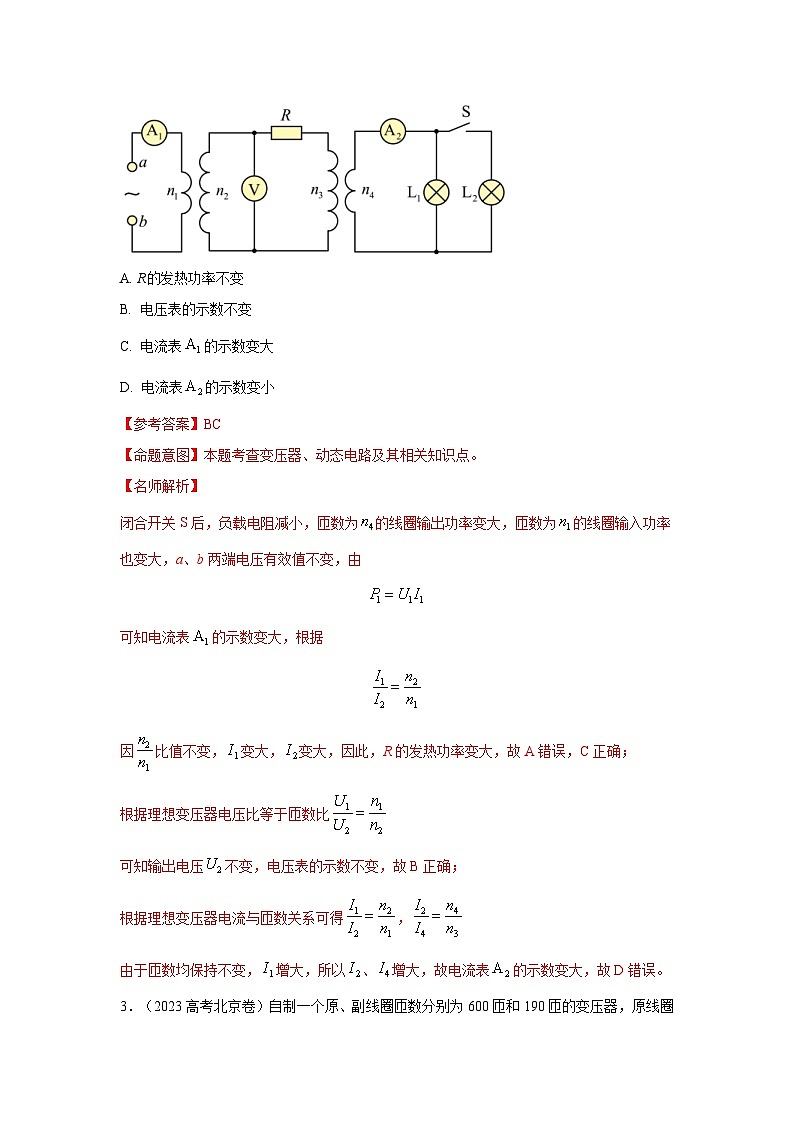

2. （2022天津学业水平选择性考试） 如图所示，两理想变压器间接有电阻R，电表均为理想交流电表，a、b接入电压有效值不变的正弦交流电源。闭合开关S后（ ）
A. R发热功率不变
B. 电压表的示数不变
C. 电流表 SKIPIF 1 < 0 的示数变大
D. 电流表 SKIPIF 1 < 0 的示数变小

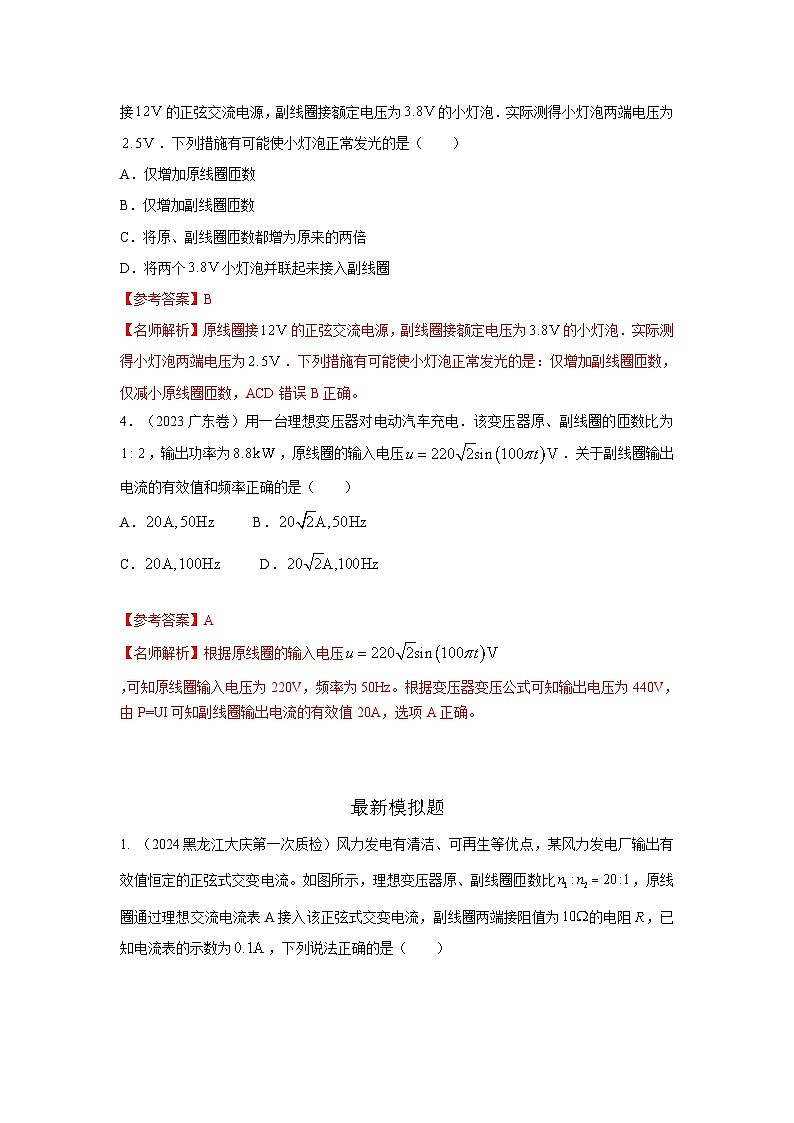

3．（2023高考北京卷）自制一个原、副线圈匝数分别为600匝和190匝的变压器，原线圈接 SKIPIF 1 < 0 的正弦交流电源，副线圈接额定电压为 SKIPIF 1 < 0 的小灯泡．实际测得小灯泡两端电压为 SKIPIF 1 < 0 ．下列措施有可能使小灯泡正常发光的是（ ）
A．仅增加原线圈匝数
B．仅增加副线圈匝数
C．将原、副线圈匝数都增为原来的两倍
D．将两个 SKIPIF 1 < 0 小灯泡并联起来接入副线圈
4．（2023广东卷）用一台理想变压器对电动汽车充电．该变压器原、副线圈的匝数比为 SKIPIF 1 < 0 ，输出功率为 SKIPIF 1 < 0 ，原线圈的输入电压 SKIPIF 1 < 0 ．关于副线圈输出电流的有效值和频率正确的是（ ）
A． SKIPIF 1 < 0 B． SKIPIF 1 < 0
C． SKIPIF 1 < 0 D． SKIPIF 1 < 0
最新模拟题
1. （2024黑龙江大庆第一次质检）风力发电有清洁、可再生等优点，某风力发电厂输出有效值恒定的正弦式交变电流。如图所示，理想变压器原、副线圈匝数比 SKIPIF 1 < 0 ，原线圈通过理想交流电流表A接入该正弦式交变电流，副线圈两端接阻值为 SKIPIF 1 < 0 的电阻 SKIPIF 1 < 0 ，已知电流表的示数为 SKIPIF 1 < 0 ，下列说法正确的是（ ）
A. 电阻R中的电流的最大值为 SKIPIF 1 < 0
B. 原线圈接入的正弦式交变电流的电压的有效值为 SKIPIF 1 < 0
C. 电阻R消耗的电功率为 SKIPIF 1 < 0
D. 当通过电流表的电流增大时，通过电阻R的电流减小

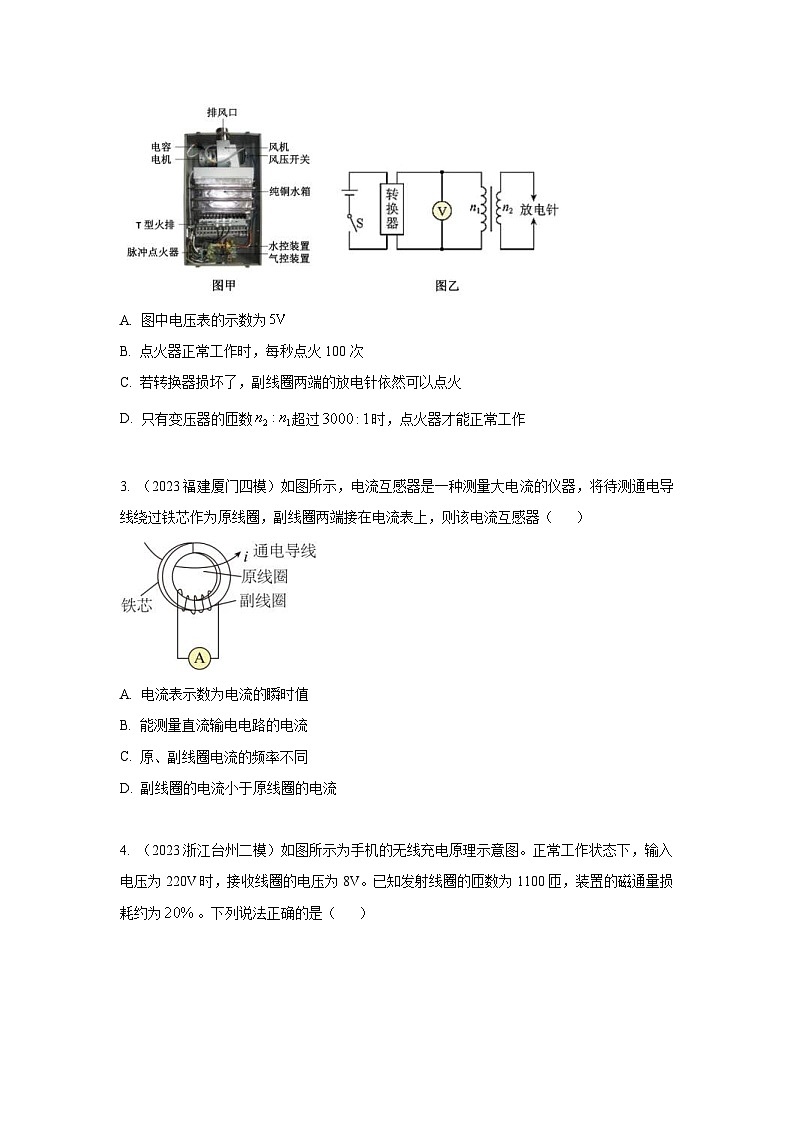

2. （2023辽宁丹东二模）家用燃气热水器的内部构造如图甲所示，位于底部的脉冲点火器工作原理电路如图乙所示：点火器电源为2节 SKIPIF 1 < 0 的干电池，先利用转换器将直流电压转换为正弦交变电压 SKIPIF 1 < 0 ，再将该交变电压加在理想变压器的原线圈上，当副线圈两端的放电针之间电压的最大值超过 SKIPIF 1 < 0 时就可以高压放电，所产生的电火花就可点燃燃气。则下列说法正确的是（ ）
A. 图中电压表的示数为 SKIPIF 1 < 0
B. 点火器正常工作时，每秒点火100次
C. 若转换器损坏了，副线圈两端的放电针依然可以点火
D. 只有变压器的匝数 SKIPIF 1 < 0 超过 SKIPIF 1 < 0 时，点火器才能正常工作
3. （2023福建厦门四模）如图所示，电流互感器是一种测量大电流的仪器，将待测通电导线绕过铁芯作为原线圈，副线圈两端接在电流表上，则该电流互感器（ ）
A. 电流表示数为电流的瞬时值
B. 能测量直流输电电路的电流
C. 原、副线圈电流的频率不同
D. 副线圈的电流小于原线圈的电流
4. （2023浙江台州二模）如图所示为手机的无线充电原理示意图。正常工作状态下，输入电压为220V时，接收线圈的电压为8V。已知发射线圈的匝数为1100匝，装置的磁通量损耗约为 SKIPIF 1 < 0 。下列说法正确的是（ ）
A. 接收线圈的匝数为40匝
B. 两线圈中交变电流的频率不相同
C. 让手机略微远离充电装置，接收线圈的电压不变
D. 相比有线充电器，该装置能量损耗率更高
5. （2023湖南二轮复习联考）图甲是一种家用台灯的原理图.理想自耦变压器的 SKIPIF 1 < 0 、 SKIPIF 1 < 0 间接入 SKIPIF 1 < 0 的交流电，变压器线圈总匝数为1100匝，交流电流表 eq \\ac(○,A)为理想电表，定值电阻 SKIPIF 1 < 0 ，灯泡 SKIPIF 1 < 0 的伏安特性曲线如图乙所示.当 SKIPIF 1 < 0 、 SKIPIF 1 < 0 之间线圈匝数为750匝时，则（ ）
A.灯泡两端的电压约为47VB.通过电阻的电流约为0.02A
C.通过电流表的示数约为0.03AD.灯泡的功率约为2.3W
6.（2023广州二模） 如图甲所示的黑光灯利用紫色光引诱害虫飞近高压电网罩来击杀害虫。图乙是黑光灯高压电网罩的工作电路，变压器将有效值为220V的交变电压变成高压，当高压电网罩的电压峰值达到3110V时，可击杀害虫，则变压器的匝数比n1：n2为（ ）
A. 1:10B. 1:20C. 22:311D. 311:22
7. （2023湖北武汉部分重点高中高二联考）电流互感器是一种测量电路中电流的变压器，工作原理如图所示。其原线圈匝数较少，串联在电路中，副线圈匝数较多，两端接在电流表上。则电流互感器（ ）
A. 是一种降压变压器
B. 能测量直流电路的电流
C. 原、副线圈电流的频率不同
D. 副线圈的电流小于原线圈的电流
8. （2023湖北荆州高二期末）某国产“超薄磁吸无线充电器”的充电功率为 SKIPIF 1 < 0 ，同时支持 SKIPIF 1 < 0 磁力吸附，可直接吸附在手机上进行无线充电。该充电器的工作原理如图所示，当充电器上的发射线圈通入正弦式交变电流后，就会在接收线圈中感应出电流，实现为手机电池充电。某次测试时，该充电器接入电压瞬时值 SKIPIF 1 < 0 的交流电源，发射线圈和接收线圈的匝数之比为22：1，不计能量损耗，下列说法正确的是（ ）
A. 接收线圈中电流产生的磁场恒定不变
B. 接收线圈中电流的频率为 SKIPIF 1 < 0
C. 接收线圈两端电压的有效值为 SKIPIF 1 < 0
D. 接收线圈中的电流为 SKIPIF 1 < 0
9. （2022福建福州三模）汽车内燃机利用火花塞产生的电火花来点燃气缸中的燃料空气混合物。要使火花塞产生电火花，两电极间必须要有几千伏的高压，而某种汽车蓄电池的电压只有12V，一同学设计了如图所示的几种点火电路图，下列各电路图中能在输出端产生高压的是（ ）
A B.
C. D.
10. . (2023鄂东南省级示范性高中教育改革联盟5月模拟)如图所示，两接线柱间接入电压恒定的交流电，三个灯泡 SKIPIF 1 < 0 、 SKIPIF 1 < 0 、 SKIPIF 1 < 0 的规格完全相同，变压器可视为理想变压器，在以下各种操作中电路元件都没有损坏，下列说法正确的是（ ）
A. 仅使滑片M上移，灯泡 SKIPIF 1 < 0 变暗
B. 仅使滑片M上移，灯泡 SKIPIF 1 < 0 、 SKIPIF 1 < 0 都变亮
C. 仅使滑片N自变阻器a端向b端移动，电流表示数一直增大
D. 仅使滑片N自变阻器a端向b端移动，灯泡 SKIPIF 1 < 0 中的电流一直增大
11. （2023山东烟台一模）如图所示，理想变压器原、副线圈匝数比为 SKIPIF 1 < 0 ，电源的输出电压 SKIPIF 1 < 0 ，定值电阻 SKIPIF 1 < 0 ， SKIPIF 1 < 0 ，滑动变阻器 SKIPIF 1 < 0 的最大阻值为 SKIPIF 1 < 0 ，a、b为滑动变阻器的两个端点，所有电表均为理想电表。现将滑动变阻器滑片P置于a端，则（ ）
A. 电流表示数为1.5A
B. 电压表示数为15V
C. 滑片P由a向b缓慢滑动， SKIPIF 1 < 0 消耗的功率增大
D. 滑片P由a向b缓慢滑动，变压器的输出功率减小
12. （2023湖南新高考联盟第一次联考） 如图所示为理想变压器，其原、副线圈匝数比为k，所接电源为有效值恒定的正弦交流电压，且不计电源内阻。原线圈接有定值电阻 SKIPIF 1 < 0 ，副线圈接有定值电阻 SKIPIF 1 < 0 、 SKIPIF 1 < 0 ，以及滑动变阻器 SKIPIF 1 < 0 ，四个理想交流电表的连接如图所示。现将 SKIPIF 1 < 0 的滑动触头向下滑动少许，电表的示数变化量的绝对值分别为 SKIPIF 1 < 0 、 SKIPIF 1 < 0 、 SKIPIF 1 < 0 、 SKIPIF 1 < 0 ，则下列说法正确的是（ ）
A. 电压表 SKIPIF 1 < 0 示数减小，电流表 SKIPIF 1 < 0 的示数减小
B. 电压表 SKIPIF 1 < 0 的示数增大，电流表 SKIPIF 1 < 0 的示数增大
C. SKIPIF 1 < 0
D. SKIPIF 1 < 0
13. （2023河南开封二模）如图所示，b是理想变压器原线圈的中心抽头，灯泡 SKIPIF 1 < 0 、 SKIPIF 1 < 0 的铭牌上均标注“ SKIPIF 1 < 0 ， SKIPIF 1 < 0 ”字样，电流表为理想电表，从某时刻开始在原线圈c、d两端加上如图所示的交流电，当单刀双掷开关与b连接时，灯泡 SKIPIF 1 < 0 恰好正常发光，则（ ）
A. 理想变压器原副线圈匝数之比为 SKIPIF 1 < 0
B. 1秒内流过灯泡 SKIPIF 1 < 0 的电流方向改变50次
C. 当单刀双掷开关与b连接时，向上移动滑片P，两灯泡均变暗
D. 当单刀双掷开关由b扳向a时，电流表的示数变大
。
14 .(2023湖南怀化名校联考)如图所示，发电机可输出频率一定、电压有效值恒为U的正弦交流电，变压器原、副线圈的匝数分别为 SKIPIF 1 < 0 、 SKIPIF 1 < 0 ，变压器可视为理想变压器。开始时开关 SKIPIF 1 < 0 断开， SKIPIF 1 < 0 闭合，四个灯泡亮度相同。灯泡规格一样且不计灯丝电阻随温度的变化。下列说法正确的是（ ）
A. 变压器原、副线圈匝数比 SKIPIF 1 < 0
B. 发电机输出电压U与一个灯泡两端电压 SKIPIF 1 < 0 的比为 SKIPIF 1 < 0
C. 若开关 SKIPIF 1 < 0 闭合，则灯泡 SKIPIF 1 < 0 变亮， SKIPIF 1 < 0 、 SKIPIF 1 < 0 变暗
D. 若开关 SKIPIF 1 < 0 断开，则灯泡 SKIPIF 1 < 0 、 SKIPIF 1 < 0 变暗， SKIPIF 1 < 0 变亮
15. (2023重庆巴蜀中学期末)如图甲所示是一个简易发电机模型，发电机通过理想变压器对外工作，变压器原、副线圈的匝数比 SKIPIF 1 < 0 ，电路中小灯泡完全相同且电阻恒定为R，电压表为理想电压表，若线圈以恒定角速度转动，线圈电阻忽略不计，闭合开关S后，四盏灯都能发光，副线圈输出的电压如图乙所示，下列说法正确的是（ ）
A. 通过灯泡 SKIPIF 1 < 0 的电流方向每1分钟变化150次
B. 原线圈中电流的最大值为 SKIPIF 1 < 0
C. 若断开开关S，则电压表的示数不变
D. 若断开开关S，则灯泡 SKIPIF 1 < 0 、 SKIPIF 1 < 0 、 SKIPIF 1 < 0 三个灯泡都变暗
16. （2024湖南长沙一中质检）如图所示，理想变压器的原、副线圈分别接理想电流表 SKIPIF 1 < 0 、理想电压表 SKIPIF 1 < 0 ，副线圈上通过输电线接有一个灯泡 SKIPIF 1 < 0 ，一个电吹风 SKIPIF 1 < 0 ，输电线的等效电阻为 SKIPIF 1 < 0 ，副线圈匝数可以通过调节滑片 SKIPIF 1 < 0 改变。 SKIPIF 1 < 0 断开时，灯泡 SKIPIF 1 < 0 正常发光。滑片 SKIPIF 1 < 0 位置不动，当 SKIPIF 1 < 0 闭合时，以下说法中正确的是（ ）
A. 电压表读数变小
B. 电流表读数减小
C. 等效电阻 SKIPIF 1 < 0 两端电压增大
D. 为使灯泡L正常发光，滑片 SKIPIF 1 < 0 应向下滑动
1． （2023高考海南卷）下图是工厂利用 SKIPIF 1 < 0 的交流电给 SKIPIF 1 < 0 照明灯供电的电路，变压器原线圈匝数为1100匝，下列说法正确的是（ ）
A. 电源电压有效值为 SKIPIF 1 < 0
B. 交变电流的周期为 SKIPIF 1 < 0
C. 副线圈匝数为180匝
D. 副线圈匝数为240匝
2. （2022天津学业水平选择性考试） 如图所示，两理想变压器间接有电阻R，电表均为理想交流电表，a、b接入电压有效值不变的正弦交流电源。闭合开关S后（ ）
A. R发热功率不变
B. 电压表的示数不变
C. 电流表 SKIPIF 1 < 0 的示数变大
D. 电流表 SKIPIF 1 < 0 的示数变小
3．（2023高考北京卷）自制一个原、副线圈匝数分别为600匝和190匝的变压器，原线圈接 SKIPIF 1 < 0 的正弦交流电源，副线圈接额定电压为 SKIPIF 1 < 0 的小灯泡．实际测得小灯泡两端电压为 SKIPIF 1 < 0 ．下列措施有可能使小灯泡正常发光的是（ ）
A．仅增加原线圈匝数
B．仅增加副线圈匝数
C．将原、副线圈匝数都增为原来的两倍
D．将两个 SKIPIF 1 < 0 小灯泡并联起来接入副线圈
4．（2023广东卷）用一台理想变压器对电动汽车充电．该变压器原、副线圈的匝数比为 SKIPIF 1 < 0 ，输出功率为 SKIPIF 1 < 0 ，原线圈的输入电压 SKIPIF 1 < 0 ．关于副线圈输出电流的有效值和频率正确的是（ ）
A． SKIPIF 1 < 0 B． SKIPIF 1 < 0
C． SKIPIF 1 < 0 D． SKIPIF 1 < 0
最新模拟题
1. （2024黑龙江大庆第一次质检）风力发电有清洁、可再生等优点，某风力发电厂输出有效值恒定的正弦式交变电流。如图所示，理想变压器原、副线圈匝数比 SKIPIF 1 < 0 ，原线圈通过理想交流电流表A接入该正弦式交变电流，副线圈两端接阻值为 SKIPIF 1 < 0 的电阻 SKIPIF 1 < 0 ，已知电流表的示数为 SKIPIF 1 < 0 ，下列说法正确的是（ ）
A. 电阻R中的电流的最大值为 SKIPIF 1 < 0
B. 原线圈接入的正弦式交变电流的电压的有效值为 SKIPIF 1 < 0
C. 电阻R消耗的电功率为 SKIPIF 1 < 0
D. 当通过电流表的电流增大时，通过电阻R的电流减小
2. （2023辽宁丹东二模）家用燃气热水器的内部构造如图甲所示，位于底部的脉冲点火器工作原理电路如图乙所示：点火器电源为2节 SKIPIF 1 < 0 的干电池，先利用转换器将直流电压转换为正弦交变电压 SKIPIF 1 < 0 ，再将该交变电压加在理想变压器的原线圈上，当副线圈两端的放电针之间电压的最大值超过 SKIPIF 1 < 0 时就可以高压放电，所产生的电火花就可点燃燃气。则下列说法正确的是（ ）
A. 图中电压表的示数为 SKIPIF 1 < 0
B. 点火器正常工作时，每秒点火100次
C. 若转换器损坏了，副线圈两端的放电针依然可以点火
D. 只有变压器的匝数 SKIPIF 1 < 0 超过 SKIPIF 1 < 0 时，点火器才能正常工作
3. （2023福建厦门四模）如图所示，电流互感器是一种测量大电流的仪器，将待测通电导线绕过铁芯作为原线圈，副线圈两端接在电流表上，则该电流互感器（ ）
A. 电流表示数为电流的瞬时值
B. 能测量直流输电电路的电流
C. 原、副线圈电流的频率不同
D. 副线圈的电流小于原线圈的电流
4. （2023浙江台州二模）如图所示为手机的无线充电原理示意图。正常工作状态下，输入电压为220V时，接收线圈的电压为8V。已知发射线圈的匝数为1100匝，装置的磁通量损耗约为 SKIPIF 1 < 0 。下列说法正确的是（ ）
A. 接收线圈的匝数为40匝
B. 两线圈中交变电流的频率不相同
C. 让手机略微远离充电装置，接收线圈的电压不变
D. 相比有线充电器，该装置能量损耗率更高
5. （2023湖南二轮复习联考）图甲是一种家用台灯的原理图.理想自耦变压器的 SKIPIF 1 < 0 、 SKIPIF 1 < 0 间接入 SKIPIF 1 < 0 的交流电，变压器线圈总匝数为1100匝，交流电流表 eq \\ac(○,A)为理想电表，定值电阻 SKIPIF 1 < 0 ，灯泡 SKIPIF 1 < 0 的伏安特性曲线如图乙所示.当 SKIPIF 1 < 0 、 SKIPIF 1 < 0 之间线圈匝数为750匝时，则（ ）
A.灯泡两端的电压约为47VB.通过电阻的电流约为0.02A
C.通过电流表的示数约为0.03AD.灯泡的功率约为2.3W
6.（2023广州二模） 如图甲所示的黑光灯利用紫色光引诱害虫飞近高压电网罩来击杀害虫。图乙是黑光灯高压电网罩的工作电路，变压器将有效值为220V的交变电压变成高压，当高压电网罩的电压峰值达到3110V时，可击杀害虫，则变压器的匝数比n1：n2为（ ）
A. 1:10B. 1:20C. 22:311D. 311:22
7. （2023湖北武汉部分重点高中高二联考）电流互感器是一种测量电路中电流的变压器，工作原理如图所示。其原线圈匝数较少，串联在电路中，副线圈匝数较多，两端接在电流表上。则电流互感器（ ）
A. 是一种降压变压器
B. 能测量直流电路的电流
C. 原、副线圈电流的频率不同
D. 副线圈的电流小于原线圈的电流
8. （2023湖北荆州高二期末）某国产“超薄磁吸无线充电器”的充电功率为 SKIPIF 1 < 0 ，同时支持 SKIPIF 1 < 0 磁力吸附，可直接吸附在手机上进行无线充电。该充电器的工作原理如图所示，当充电器上的发射线圈通入正弦式交变电流后，就会在接收线圈中感应出电流，实现为手机电池充电。某次测试时，该充电器接入电压瞬时值 SKIPIF 1 < 0 的交流电源，发射线圈和接收线圈的匝数之比为22：1，不计能量损耗，下列说法正确的是（ ）
A. 接收线圈中电流产生的磁场恒定不变
B. 接收线圈中电流的频率为 SKIPIF 1 < 0
C. 接收线圈两端电压的有效值为 SKIPIF 1 < 0
D. 接收线圈中的电流为 SKIPIF 1 < 0
9. （2022福建福州三模）汽车内燃机利用火花塞产生的电火花来点燃气缸中的燃料空气混合物。要使火花塞产生电火花，两电极间必须要有几千伏的高压，而某种汽车蓄电池的电压只有12V，一同学设计了如图所示的几种点火电路图，下列各电路图中能在输出端产生高压的是（ ）
A B.
C. D.
10. . (2023鄂东南省级示范性高中教育改革联盟5月模拟)如图所示，两接线柱间接入电压恒定的交流电，三个灯泡 SKIPIF 1 < 0 、 SKIPIF 1 < 0 、 SKIPIF 1 < 0 的规格完全相同，变压器可视为理想变压器，在以下各种操作中电路元件都没有损坏，下列说法正确的是（ ）
A. 仅使滑片M上移，灯泡 SKIPIF 1 < 0 变暗
B. 仅使滑片M上移，灯泡 SKIPIF 1 < 0 、 SKIPIF 1 < 0 都变亮
C. 仅使滑片N自变阻器a端向b端移动，电流表示数一直增大
D. 仅使滑片N自变阻器a端向b端移动，灯泡 SKIPIF 1 < 0 中的电流一直增大
11. （2023山东烟台一模）如图所示，理想变压器原、副线圈匝数比为 SKIPIF 1 < 0 ，电源的输出电压 SKIPIF 1 < 0 ，定值电阻 SKIPIF 1 < 0 ， SKIPIF 1 < 0 ，滑动变阻器 SKIPIF 1 < 0 的最大阻值为 SKIPIF 1 < 0 ，a、b为滑动变阻器的两个端点，所有电表均为理想电表。现将滑动变阻器滑片P置于a端，则（ ）
A. 电流表示数为1.5A
B. 电压表示数为15V
C. 滑片P由a向b缓慢滑动， SKIPIF 1 < 0 消耗的功率增大
D. 滑片P由a向b缓慢滑动，变压器的输出功率减小
12. （2023湖南新高考联盟第一次联考） 如图所示为理想变压器，其原、副线圈匝数比为k，所接电源为有效值恒定的正弦交流电压，且不计电源内阻。原线圈接有定值电阻 SKIPIF 1 < 0 ，副线圈接有定值电阻 SKIPIF 1 < 0 、 SKIPIF 1 < 0 ，以及滑动变阻器 SKIPIF 1 < 0 ，四个理想交流电表的连接如图所示。现将 SKIPIF 1 < 0 的滑动触头向下滑动少许，电表的示数变化量的绝对值分别为 SKIPIF 1 < 0 、 SKIPIF 1 < 0 、 SKIPIF 1 < 0 、 SKIPIF 1 < 0 ，则下列说法正确的是（ ）
A. 电压表 SKIPIF 1 < 0 示数减小，电流表 SKIPIF 1 < 0 的示数减小
B. 电压表 SKIPIF 1 < 0 的示数增大，电流表 SKIPIF 1 < 0 的示数增大
C. SKIPIF 1 < 0
D. SKIPIF 1 < 0
13. （2023河南开封二模）如图所示，b是理想变压器原线圈的中心抽头，灯泡 SKIPIF 1 < 0 、 SKIPIF 1 < 0 的铭牌上均标注“ SKIPIF 1 < 0 ， SKIPIF 1 < 0 ”字样，电流表为理想电表，从某时刻开始在原线圈c、d两端加上如图所示的交流电，当单刀双掷开关与b连接时，灯泡 SKIPIF 1 < 0 恰好正常发光，则（ ）
A. 理想变压器原副线圈匝数之比为 SKIPIF 1 < 0
B. 1秒内流过灯泡 SKIPIF 1 < 0 的电流方向改变50次
C. 当单刀双掷开关与b连接时，向上移动滑片P，两灯泡均变暗
D. 当单刀双掷开关由b扳向a时，电流表的示数变大
。
14 .(2023湖南怀化名校联考)如图所示，发电机可输出频率一定、电压有效值恒为U的正弦交流电，变压器原、副线圈的匝数分别为 SKIPIF 1 < 0 、 SKIPIF 1 < 0 ，变压器可视为理想变压器。开始时开关 SKIPIF 1 < 0 断开， SKIPIF 1 < 0 闭合，四个灯泡亮度相同。灯泡规格一样且不计灯丝电阻随温度的变化。下列说法正确的是（ ）
A. 变压器原、副线圈匝数比 SKIPIF 1 < 0
B. 发电机输出电压U与一个灯泡两端电压 SKIPIF 1 < 0 的比为 SKIPIF 1 < 0
C. 若开关 SKIPIF 1 < 0 闭合，则灯泡 SKIPIF 1 < 0 变亮， SKIPIF 1 < 0 、 SKIPIF 1 < 0 变暗
D. 若开关 SKIPIF 1 < 0 断开，则灯泡 SKIPIF 1 < 0 、 SKIPIF 1 < 0 变暗， SKIPIF 1 < 0 变亮
15. (2023重庆巴蜀中学期末)如图甲所示是一个简易发电机模型，发电机通过理想变压器对外工作，变压器原、副线圈的匝数比 SKIPIF 1 < 0 ，电路中小灯泡完全相同且电阻恒定为R，电压表为理想电压表，若线圈以恒定角速度转动，线圈电阻忽略不计，闭合开关S后，四盏灯都能发光，副线圈输出的电压如图乙所示，下列说法正确的是（ ）
A. 通过灯泡 SKIPIF 1 < 0 的电流方向每1分钟变化150次
B. 原线圈中电流的最大值为 SKIPIF 1 < 0
C. 若断开开关S，则电压表的示数不变
D. 若断开开关S，则灯泡 SKIPIF 1 < 0 、 SKIPIF 1 < 0 、 SKIPIF 1 < 0 三个灯泡都变暗
16. （2024湖南长沙一中质检）如图所示，理想变压器的原、副线圈分别接理想电流表 SKIPIF 1 < 0 、理想电压表 SKIPIF 1 < 0 ，副线圈上通过输电线接有一个灯泡 SKIPIF 1 < 0 ，一个电吹风 SKIPIF 1 < 0 ，输电线的等效电阻为 SKIPIF 1 < 0 ，副线圈匝数可以通过调节滑片 SKIPIF 1 < 0 改变。 SKIPIF 1 < 0 断开时，灯泡 SKIPIF 1 < 0 正常发光。滑片 SKIPIF 1 < 0 位置不动，当 SKIPIF 1 < 0 闭合时，以下说法中正确的是（ ）
A. 电压表读数变小
B. 电流表读数减小
C. 等效电阻 SKIPIF 1 < 0 两端电压增大
D. 为使灯泡L正常发光，滑片 SKIPIF 1 < 0 应向下滑动
