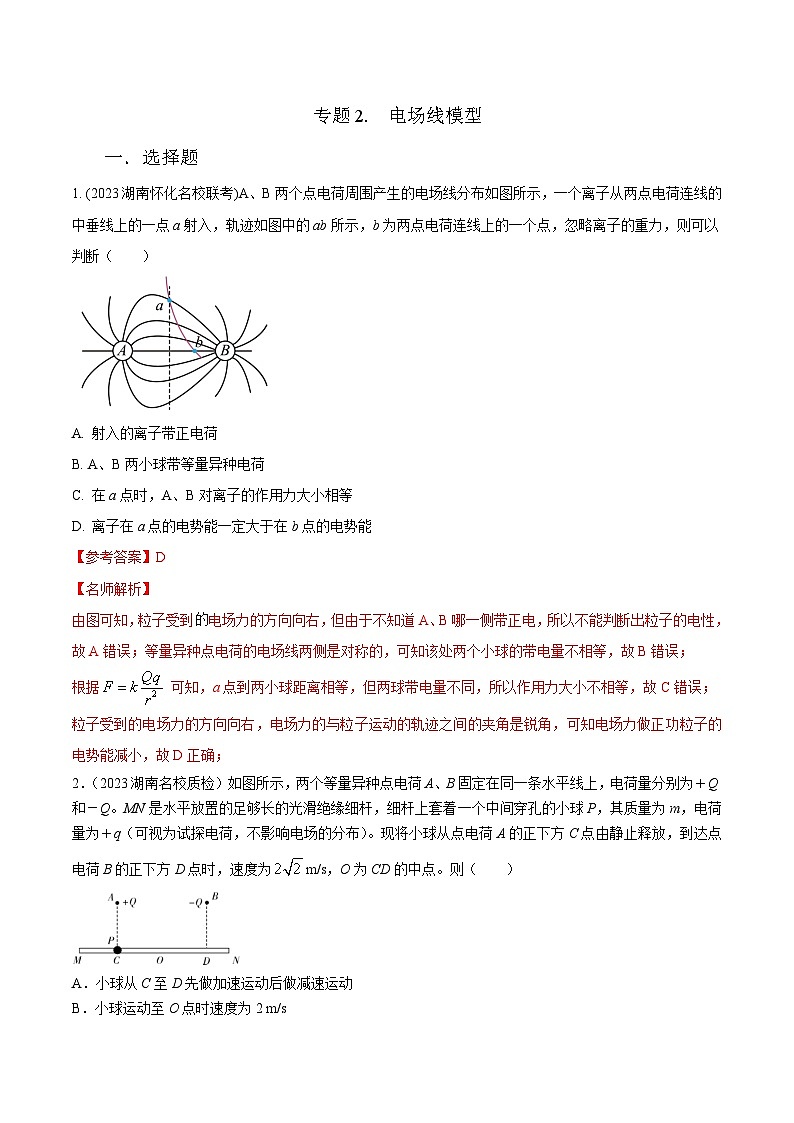

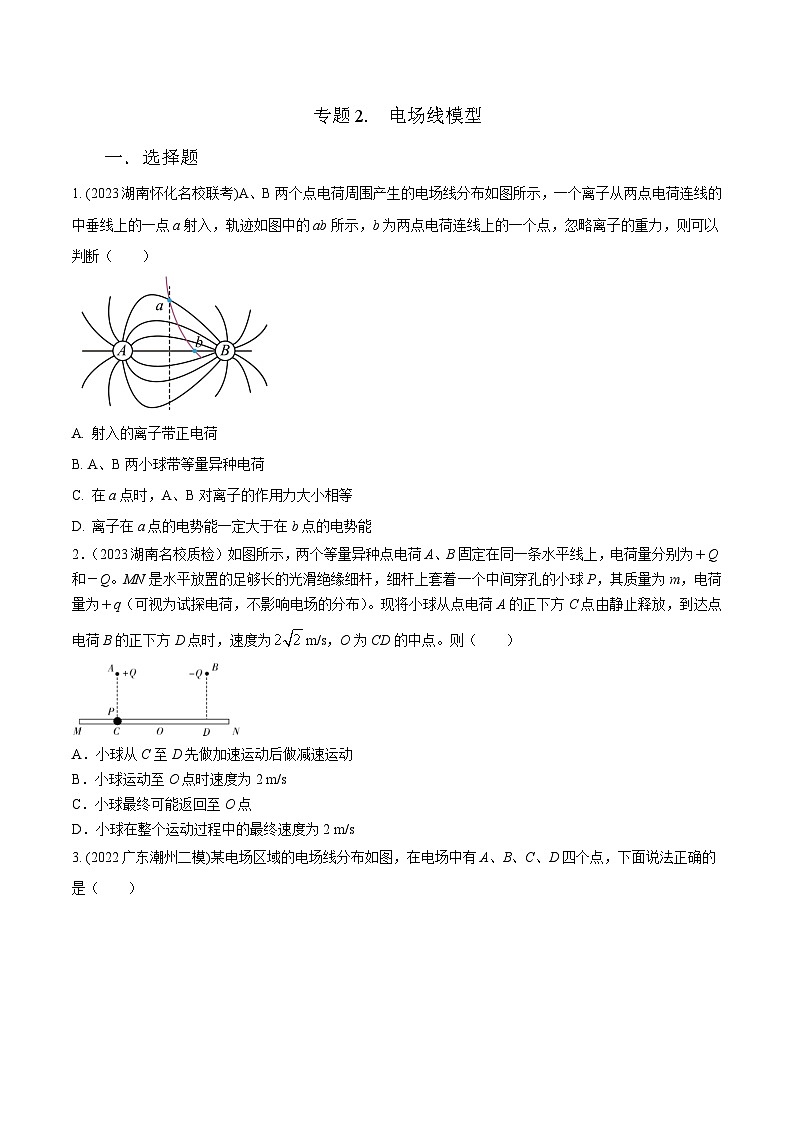

1. (2023湖南怀化名校联考)A、B两个点电荷周围产生的电场线分布如图所示，一个离子从两点电荷连线的中垂线上的一点a射入，轨迹如图中的ab所示，b为两点电荷连线上的一个点，忽略离子的重力，则可以判断（ ）
A. 射入的离子带正电荷
B. A、B两小球带等量异种电荷
C. 在a点时，A、B对离子的作用力大小相等
D. 离子在a点的电势能一定大于在b点的电势能

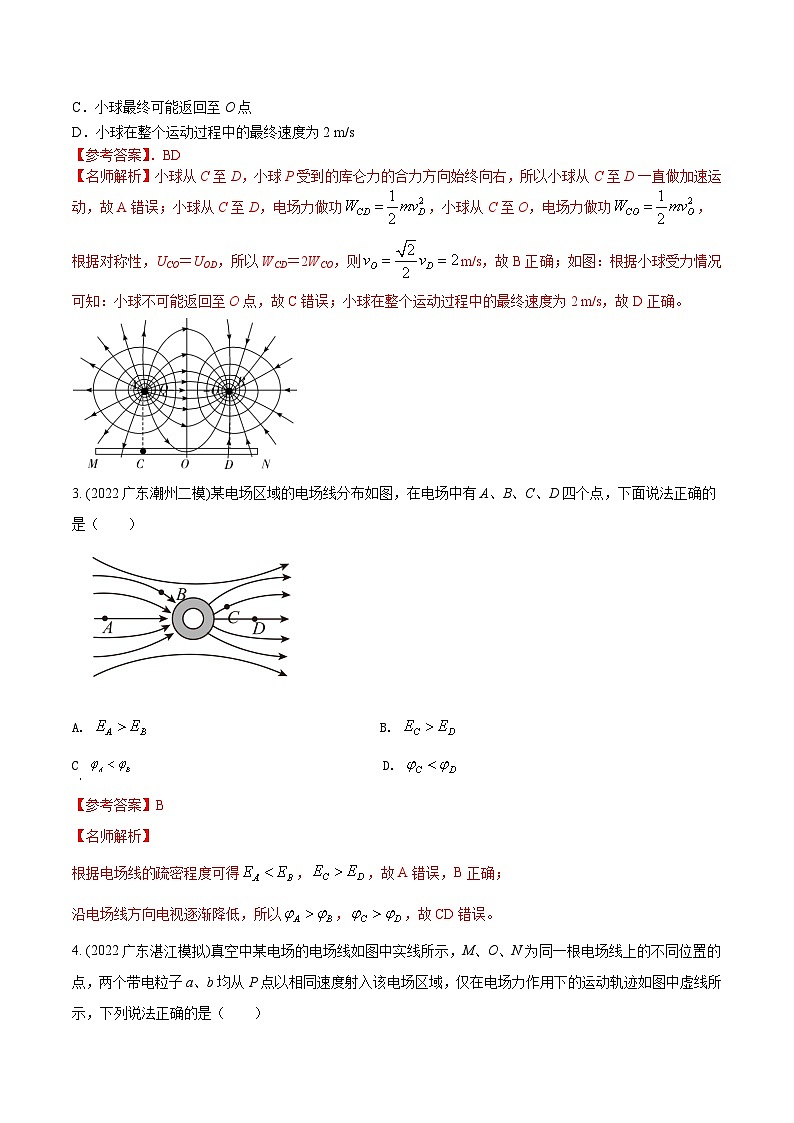

2．（2023湖南名校质检）如图所示，两个等量异种点电荷A、B固定在同一条水平线上，电荷量分别为＋Q和－Q。MN是水平放置的足够长的光滑绝缘细杆，细杆上套着一个中间穿孔的小球P，其质量为m，电荷量为＋q（可视为试探电荷，不影响电场的分布）。现将小球从点电荷A的正下方C点由静止释放，到达点电荷B的正下方D点时，速度为m/s，O为CD的中点。则（ ）
A．小球从C至D先做加速运动后做减速运动
B．小球运动至O点时速度为2 m/s
C．小球最终可能返回至O点
D．小球在整个运动过程中的最终速度为2 m/s

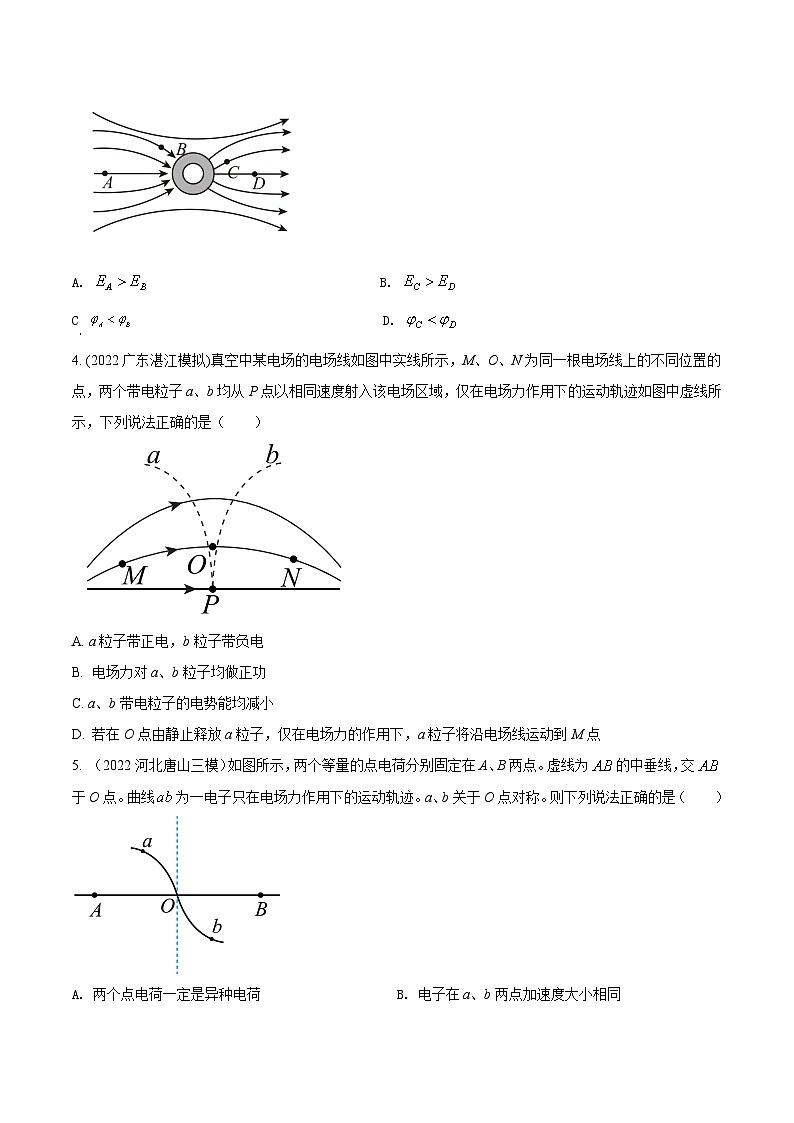

3. (2022广东潮州二模)某电场区域的电场线分布如图，在电场中有A、B、C、D四个点，下面说法正确的是（ ）
A. B.
C D.

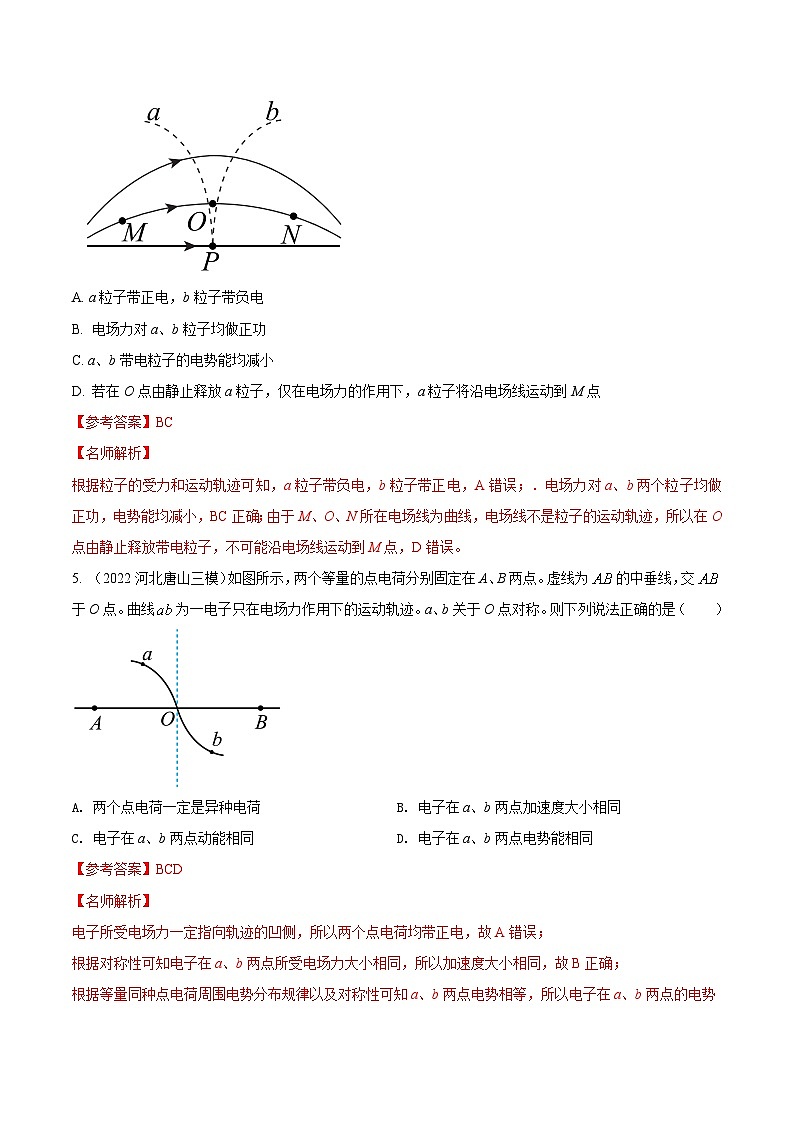

4. (2022广东湛江模拟)真空中某电场的电场线如图中实线所示，M、O、N为同一根电场线上的不同位置的点，两个带电粒子a、b均从P点以相同速度射入该电场区域，仅在电场力作用下的运动轨迹如图中虚线所示，下列说法正确的是（ ）
A. a粒子带正电，b粒子带负电
B. 电场力对a、b粒子均做正功
C. a、b带电粒子的电势能均减小
D. 若在O点由静止释放a粒子，仅在电场力的作用下，a粒子将沿电场线运动到M点
5. （2022河北唐山三模）如图所示，两个等量的点电荷分别固定在A、B两点。虚线为的中垂线，交于O点。曲线为一电子只在电场力作用下的运动轨迹。a、b关于O点对称。则下列说法正确的是（ ）
A. 两个点电荷一定是异种电荷B. 电子在a、b两点加速度大小相同
C. 电子在a、b两点动能相同D. 电子在a、b两点电势能相同

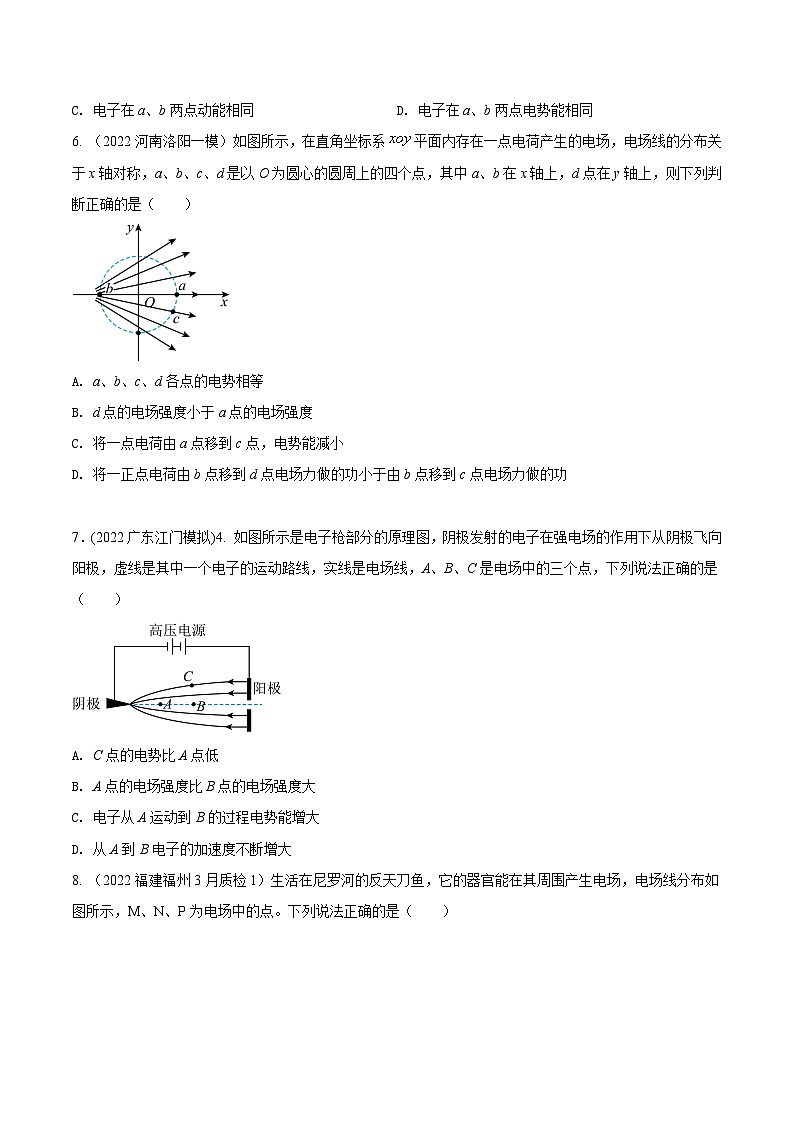

6. （2022河南洛阳一模）如图所示，在直角坐标系平面内存在一点电荷产生的电场，电场线的分布关于x轴对称，a、b、c、d是以O为圆心的圆周上的四个点，其中a、b在x轴上，d点在y轴上，则下列判断正确的是（ ）
A. a、b、c、d各点的电势相等
B. d点的电场强度小于a点的电场强度
C. 将一点电荷由a点移到c点，电势能减小
D. 将一正点电荷由b点移到d点电场力做的功小于由b点移到c点电场力做的功
7．(2022广东江门模拟)4. 如图所示是电子枪部分的原理图，阴极发射的电子在强电场的作用下从阴极飞向阳极，虚线是其中一个电子的运动路线，实线是电场线，A、B、C是电场中的三个点，下列说法正确的是（ ）
A. C点的电势比A点低
B. A点的电场强度比B点的电场强度大
C. 电子从A运动到B的过程电势能增大
D. 从A到B电子的加速度不断增大
8. （2022福建福州3月质检1）生活在尼罗河的反天刀鱼，它的器官能在其周围产生电场，电场线分布如图所示，M、N、P为电场中的点。下列说法正确的是（ ）
A. P点电场强度小于M点
B. P点电势小于N点电势
C. M点电势小于N点电势
D. 某带电小颗粒只在电场力作用下从N点沿虚线轨迹运动到M点，其在N点电势能小于在M点电势能
9.（2022湖北武汉武昌区5月模拟）如图所示，实线是一电场的电场线，一个电子仅在电场力的作用下从a点运动到b点，过a点、b点的速度分别为va、vb，虚线为该电子的运动轨迹，下列说法中正确的是（ ）
A. A、B所在电场线的方向是由B指向A的方向
B. 电子在a处的加速度小于在b处的加速度
C. 电子在a处的电势能大于在b处的电势能
D. 电子在a处的动能大于在b处的动能
10. (2022上海七宝中学模拟)直线mn是某电场中的一条电场线，方向如图所示．一带正电的粒子只在电场力的作用下由a点运动到b点，轨迹为一抛物线，分别为a、b两点的电势．下列说法中正确的是
A. 可能有
B. 该电场可能为点电荷产生电场
C. 带电粒子在b点的动能一定大于在a点的动能
D. 带电粒子由a运动到b的过程中电势能一定一直减小
11． (2017·济南期中)MN为足够大的不带电的金属板，在其右侧距离为d的位置放一个电荷量为＋q的点电荷O，金属板右侧空间的电场分布如图12甲所示，P是金属板表面上与点电荷O距离为r的一点。几位同学想求出P点的电场强度大小，但发现问题很难，经过研究，他们发现图甲所示的电场分布与图乙中虚线右侧的电场分布是一样的。图乙中是两等量异号点电荷的电场线分布，其电荷量的大小均为q，它们之间的距离为2d，虚线是两点电荷连线的中垂线。由此他们分别对甲图P点的电场强度方向和大小做出以下判断，其中正确的是( )
A.方向沿P点和点电荷的连线向左，大小为eq \f(2kqd,r3)
B.方向沿P点和点电荷的连线向左，大小为eq \f(2kq\r(r2－d2),r3)
C.方向垂直于金属板向左，大小为eq \f(2kqd,r3)
D.方向垂直于金属板向左，大小为eq \f(2kq\r(r2－d2),r3)

12. （2021江苏南京三模）带电量分别为+4q和-q的正负点电荷，其电场线分布如图中实线所示，在两点电荷的连线上有A、B、C、D四点，且AB=BC=CD）,下列说法中正确的是
A.点电荷-q位于B点
B.A点的电场强度为零
C.A点的电势比D点的电势高
D.把一个负试探电荷从BC中点移至无穷远处，其电势能减小
13. （2021山东高考预测猜题卷）如图所示，对于电场线中的A、B、C三点，下列判断正确的是( )
A.A点的电势最低
B.B点的电场强度最大
C.同一正电荷在A、B两点受的电场力大小相等
D.同一负电荷在C点具有的电势能比在A点的大
14．(2021广东潮州第一次质检)某电场的分布如图所示，带箭头的实线为电场线，虚线为一带电粒子在电场中运动的轨迹。若带电粒子只受电场力，则下列说法正确的是
A．粒子带正电
B．粒子在A处的电势能大于在B处的电势能
C．粒子在A处的加速度大于在B处的加速度
D．粒子在A处的动能大于在B处的动能
15. (2021高考辽宁模拟卷)如图所示为某静电纺纱工艺示意图，虚线为电场线，为电场中三点，在中间水平虚线上的等势点到b的距离相等，b为中间水平虚线的中点，电场线关于水平虚线的垂直平分线对称，一电子从a点经过b运动到c点，下列说法正确的是( )
A.电子在三点的电势能大小
B.三点的电场强度大小
C.电场力对电子做的功
D.电子可仅受电场力做题述运动
16. （2021辽宁适应性考试） 电荷量相等的四个点电荷分别固定于正方形的四个顶点，O点是正方形的中心，电场线分布如图所示，取无限远处电势为零。下列说法正确的（ ）
A. 正方形右下角电荷q带正电
B. M、N、P三点中N点场强最小
C. M、N、P三点中M点电势最高
D. 负电荷在P点的电势能比在O点的电势能小
17.（2020年5月重庆调研测试）如图所示为某区域的电场线分布，A、B为同一条电场线上的两点，则下列说法中正确的是（ ）
A. B点电势高于A点电势
B. B点电场强度大于A点电场强度
C.同一负电荷在B点的电势能小于在A点的电势能
D.将正电荷在A点由静止释放，该电荷将沿电场线运动到B点
18.某电场的电场线分布如图所示，在以点电荷为圆心的圆周上有a、b、c、d四点，a、c两点与点电荷在同一水平线上，b、d与点电荷在同一竖直线上，则下列说法正确的是（ ）
A．a点电势最低，c点电势最高
B． 同一试探电荷在b、d两点受的电场力相同
C． 同一试探电荷在b、d两点的电势能相同
D． 若将一负试探电荷由c点移到d点，电势能增大
19. （2020河北保定一模）关于静电场中的电场线，下列说法错误的是
A.电场线能够形象描述电场的强弱和方向
B．沿电场线的方向电势有可能升高
C．电场线总是垂直等势面指向电势降低的方向
D．沿电场线方向移动一正电荷，其电势能一定减小
20. （2020江苏扬州一模）真空中某静电场电场线的分布如图所示，图中P、Q两点关于点电荷q1水平对称。P、Q两点电场强度的大小分别为EP、EQ，电势分别为φP、φQ．一个带电粒子沿虚线轨迹从M移动至N．以下选项正确的有（ ）
A. EQ＞EP
B. φP＞φQ
C. 此带电粒子带正电，它的电势能先变大后变小
D. 此带电粒子带负电，它的电势能先变大后变小
21. (2020河南天一大联考期末考试)如图所示，A、B、C为静电场中一条直的电场线上等间距的三点，一个带电粒子仅在电场力作用下沿电场线方向运动，从A到B电场力做功与从B到C电场力做功相等，则下列判断正确的是（ ）
A. 带电粒子一定带正电
B. 电场一定是匀强电场
C. 从A到C过程中，粒子运动的加速度可能先减小后增大
D. 从A到C过程中，粒子运动的加速度可能先增大后减小
图
22．（2020江苏高考仿真模拟3）如图所示为某稳定电场的电场线分布情况，A、B、C、D为电场中的四个点，B、C点为空心导体表面两点，A、D为电场中两点．下列说法中正确的是 ( )
A．D点的电势低于A点的电势
B．A点的电场强度大于B点的电场强度
C．将电子从D点移到C点，电场力做负功
D．将电子从B点移到C点，电势能增大
23.（2020安徽阜阳期末）图为某一电场的电场线，一带负电的粒子（可以看成点电荷）只受电场力作用，从A点沿直线运动到B点，用Ek、v、x和t分别表示粒子的动能、速度、位移和运动时间，则下列图象可能正确的是（ ）
A. B.
C. D.
24.如图所示，四幅有关电场说法正确的是（ ）
A．图甲为等量同种点电荷形成的电场线
B．图乙离点电荷距离相等的 a、b 两点场强相同
C．图丙中在 c 点静止释放一正电荷，可以沿着电场线运动到 d 点
D．图丁中某一电荷放在 e 点与放到 f 点，它们的电势能相同
25．如图所示为五个点电荷产生的电场的电场线分布情况，a、b、c、d是电场中的四个点，曲线cd是一带电粒子仅在电场力作用下的运动轨迹，则下列说法正确的是( )
A．该带电粒子带正电
B．a点的电势高于b点的电势
C．带电粒子在c点的动能小于在d点的动能
D．带电粒子在c点的加速度小于在d点的加速度
26.（2023浙江名联考）静电场聚焦在电子显微镜和示波管中起着重要的作用.图示为某示波管内的聚焦电场，实线和虚线分别表示电场线和等势线，两电子分别从a、b两点运动到c点，则（ ）
A．聚焦电场对两电子始终做负功
B．电子在a点具有的电势能比b点小
C．a点处的电势比c点处的电势低
D．b处的电场强度比c处小
27.（2023上海虹口名校联考）三个点电荷附近的电场线分布如图所示，c是电量相等的两个负电荷连线的中点，d点在正电荷的正上方，c、d到正电荷的距离相等，则（ ）
（A）c点的电场强度为零
（B）b、d两点的电场强度不同
（C）a点的电势比b点的电势高
（D）c点的电势与d点的电势相等
28.等量的异种点电荷，如图所示是真空中两点电荷的周围的电场分布情况。图中O点为两点电荷连线的中点，MN为两点电荷连线的中垂线，OM＝ON。下列说法正确的是( )
A.同一电荷在O、M、N三点所受的电场力相同
B.同一电荷在O、M、N三点的电场力方向相同
C.O、M、N三点的电场强度大小关系是EM＝EN>EO
D.把另一自由电荷从M点静止释放，将沿MON做往复运动
29.如图所示，实线为等量异种点电荷周围的电场线，虚线为以一点电荷为中心的圆，M点是两点电荷连线的中点，若将一正试探点电荷从虚线上N点移动到M点，则电荷所受电场力( )
A.大小不变 B.方向不变
C.逐渐减小 D.逐渐增大
30 如图所示为一带正电的点电荷和两个带负电的点电荷附近的电场线分布，三个点电荷所带电荷量均相等，M是两负点电荷连线的中点，M、N两点及正点电荷在同一水平线上且M、N两点到正点电荷的距离相等。则下列说法正确的是( )
A.E点的电场强度比F点的大
B.E点的电势比F点的高
C.同一正点电荷在M点受到的电场力比在N点的大
D.同一正点电荷在M点的电势能比在N点的小
31.(多选)某电场的电场线分布如图所示，以下说法正确的是( )
A.a点电势高于b点电势
B.c点场强大于b点场强
C.若将一检验电荷＋q由a点移至b点，它的电势能增大
D.若在d点再固定一点电荷－Q，将一检验电荷＋q由a移至b的过程中，电势能减小
32 两点电荷形成电场的电场线分布如图所示。若图中A、B两点处的场强大小分别为EA、EB，电势分别为φA、φB，则( )
A．EAEB
C．φA>φB D．φA
