高考物理三轮冲刺 考前适应练习十四　电场性质的综合应用（2份，原卷版+解析版）

这是一份高考物理三轮冲刺 考前适应练习十四　电场性质的综合应用（2份，原卷版+解析版），文件包含高考物理三轮冲刺考前适应练习十四电场性质的综合应用原卷版docx、高考物理三轮冲刺考前适应练习十四电场性质的综合应用解析版docx等2份试卷配套教学资源，其中试卷共20页， 欢迎下载使用。

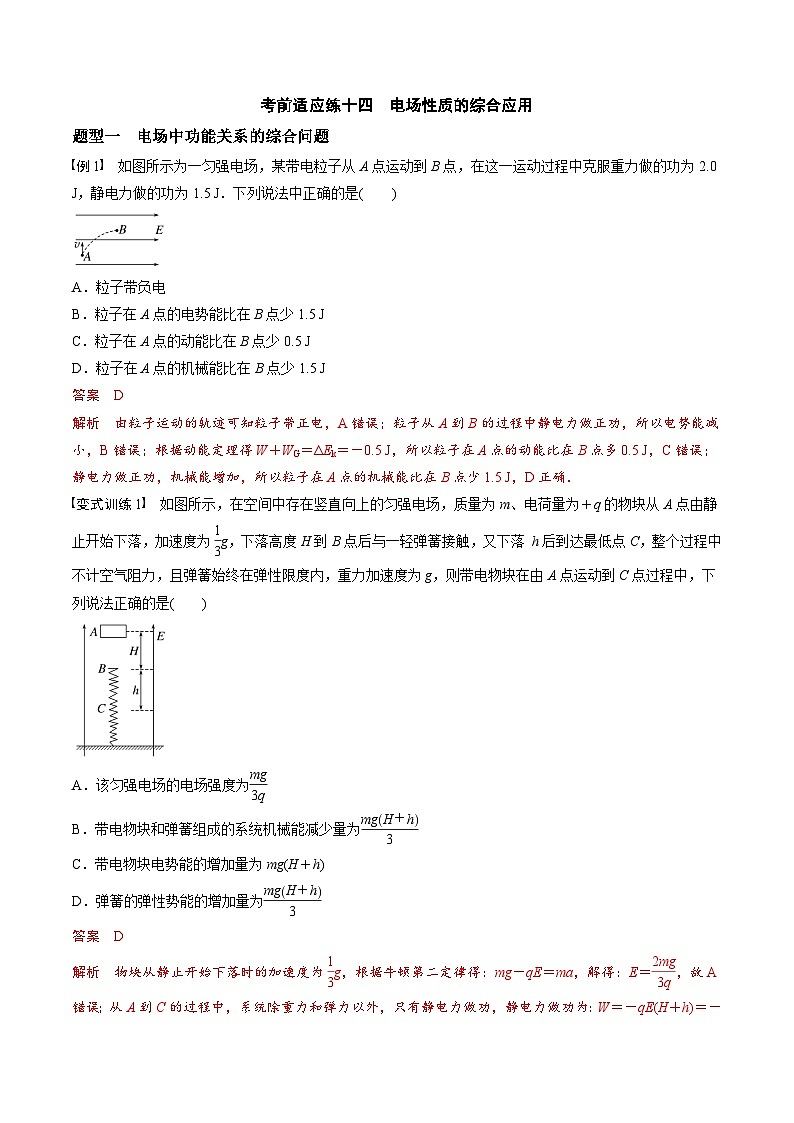

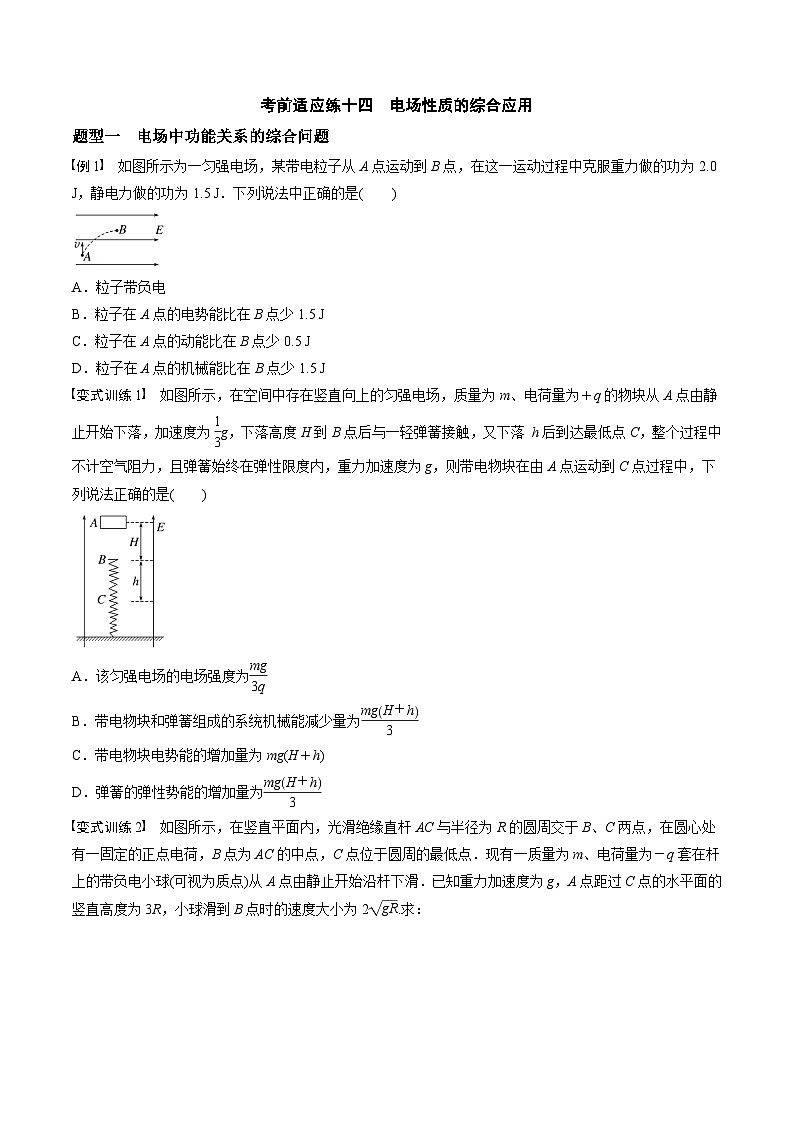

例1 如图所示为一匀强电场，某带电粒子从A点运动到B点，在这一运动过程中克服重力做的功为2.0 J，静电力做的功为1.5 J．下列说法中正确的是( )
A．粒子带负电
B．粒子在A点的电势能比在B点少1.5 J
C．粒子在A点的动能比在B点少0.5 J
D．粒子在A点的机械能比在B点少1.5 J
答案 D
解析 由粒子运动的轨迹可知粒子带正电，A错误；粒子从A到B的过程中静电力做正功，所以电势能减小，B错误；根据动能定理得W＋WG＝ΔEk＝－0.5 J，所以粒子在A点的动能比在B点多0.5 J，C错误；静电力做正功，机械能增加，所以粒子在A点的机械能比在B点少1.5 J，D正确．
变式训练1 如图所示，在空间中存在竖直向上的匀强电场，质量为m、电荷量为＋q的物块从A点由静止开始下落，加速度为eq \f(1,3)g，下落高度H到B点后与一轻弹簧接触，又下落 h后到达最低点C，整个过程中不计空气阻力，且弹簧始终在弹性限度内，重力加速度为g，则带电物块在由A点运动到C点过程中，下列说法正确的是( )
A．该匀强电场的电场强度为eq \f(mg,3q)
B．带电物块和弹簧组成的系统机械能减少量为eq \f(mgH＋h,3)
C．带电物块电势能的增加量为mg(H＋h)
D．弹簧的弹性势能的增加量为eq \f(mgH＋h,3)
答案 D
解析 物块从静止开始下落时的加速度为eq \f(1,3)g，根据牛顿第二定律得：mg－qE＝ma，解得：E＝eq \f(2mg,3q)，故A错误；从A到C的过程中，系统除重力和弹力以外，只有静电力做功，静电力做功为：W＝－qE(H＋h)＝－eq \f(2mgH＋h,3)，可知机械能减小量为eq \f(2mgH＋h,3)，故B错误；从A到C过程中，静电力做功为－eq \f(2mgH＋h,3)，则电势能增加量为eq \f(2mgH＋h,3)，故C错误；根据动能定理得：mg(H＋h)－eq \f(2mgH＋h,3)＋W弹＝0，解得弹力做功为：W弹＝－eq \f(mgH＋h,3)，即弹性势能增加量为eq \f(mgH＋h,3)，故D正确．

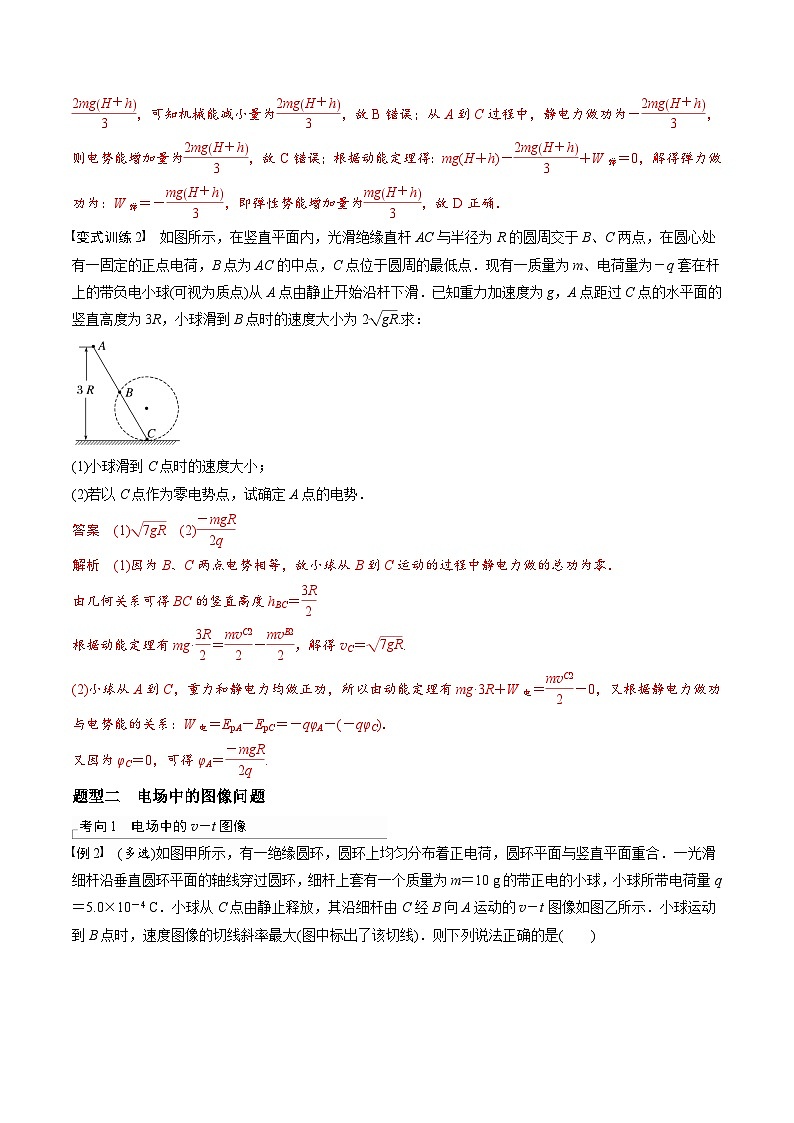

变式训练2 如图所示，在竖直平面内，光滑绝缘直杆AC与半径为R的圆周交于B、C两点，在圆心处有一固定的正点电荷，B点为AC的中点，C点位于圆周的最低点．现有一质量为m、电荷量为－q套在杆上的带负电小球(可视为质点)从A点由静止开始沿杆下滑．已知重力加速度为g，A点距过C点的水平面的竖直高度为3R，小球滑到B点时的速度大小为2eq \r(gR).求：
(1)小球滑到C点时的速度大小；
(2)若以C点作为零电势点，试确定A点的电势．
答案 (1)eq \r(7gR) (2)eq \f(－mgR,2q)
解析 (1)因为B、C两点电势相等，故小球从B到C运动的过程中静电力做的总功为零．
由几何关系可得BC的竖直高度hBC＝eq \f(3R,2)
根据动能定理有mg·eq \f(3R,2)＝eq \f(mvC2,2)－eq \f(mvB2,2)，解得vC＝eq \r(7gR).
(2)小球从A到C，重力和静电力均做正功，所以由动能定理有mg·3R＋W电＝eq \f(mvC2,2)－0，又根据静电力做功与电势能的关系：W电＝EpA－EpC＝－qφA－(－qφC)．
又因为φC＝0，可得φA＝eq \f(－mgR,2q).
题型二 电场中的图像问题
考向1 电场中的v－t图像

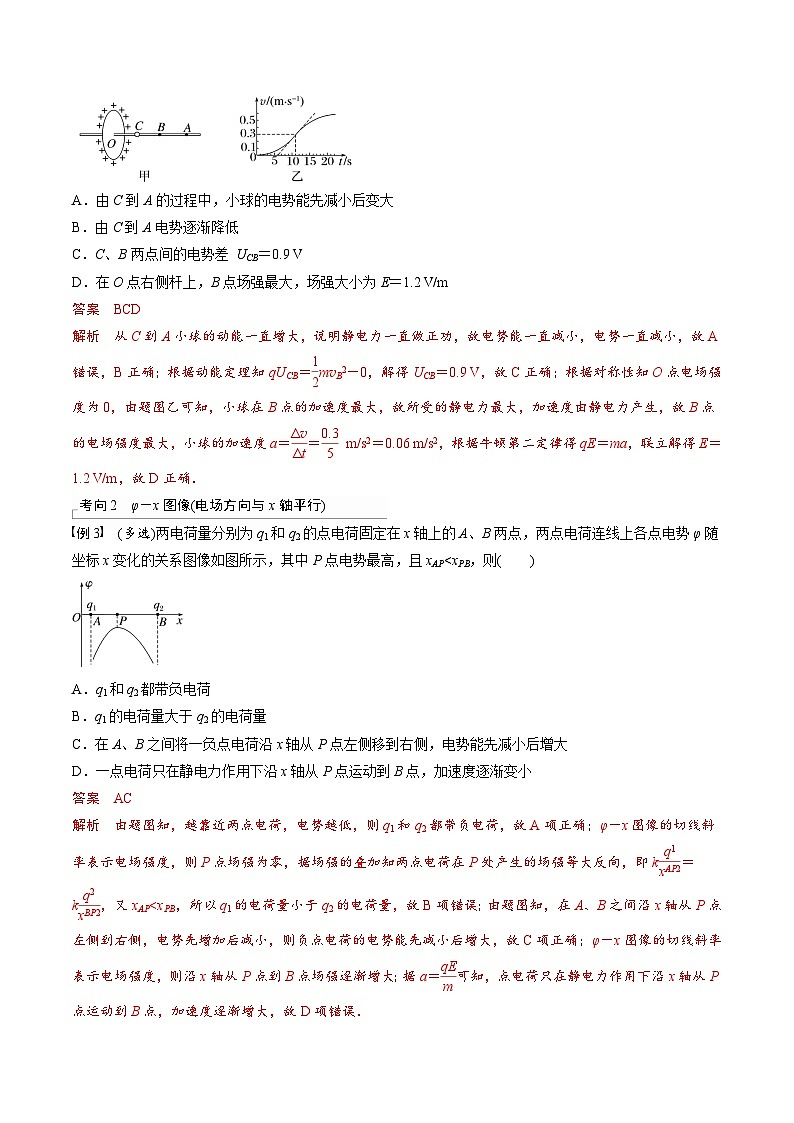

例2 (多选)如图甲所示，有一绝缘圆环，圆环上均匀分布着正电荷，圆环平面与竖直平面重合．一光滑细杆沿垂直圆环平面的轴线穿过圆环，细杆上套有一个质量为m＝10 g的带正电的小球，小球所带电荷量q＝5.0×10－4 C．小球从C点由静止释放，其沿细杆由C经B向A运动的v－t图像如图乙所示．小球运动到B点时，速度图像的切线斜率最大(图中标出了该切线)．则下列说法正确的是( )
A．由C到A的过程中，小球的电势能先减小后变大
B．由C到A电势逐渐降低
C．C、B两点间的电势差 UCB＝0.9 V
D．在O点右侧杆上，B点场强最大，场强大小为E＝1.2 V/m
答案 BCD
解析 从C到A小球的动能一直增大，说明静电力一直做正功，故电势能一直减小，电势一直减小，故A错误，B正确；根据动能定理知qUCB＝eq \f(1,2)mvB2－0，解得UCB＝0.9 V，故C正确；根据对称性知O点电场强度为0，由题图乙可知，小球在B点的加速度最大，故所受的静电力最大，加速度由静电力产生，故B点的电场强度最大，小球的加速度a＝eq \f(Δv,Δt)＝eq \f(0.3,5) m/s2＝0.06 m/s2，根据牛顿第二定律得qE＝ma，联立解得E＝1.2 V/m，故D正确．
考向2 φ－x图像(电场方向与x轴平行)
例3 (多选)两电荷量分别为q1和q2的点电荷固定在x轴上的A、B两点，两点电荷连线上各点电势φ随坐标x变化的关系图像如图所示，其中P点电势最高，且xAP0)；若将该粒子从c点移动到d点，电场力做功为W.下列说法正确的是( )
A．该匀强电场的场强方向与ab平行
B．将该粒子从d点移动到b点，电场力做功为0.5W
C．a点电势低于c点电势
D．若只受电场力，从d点射入圆形电场区域的所有带电粒子都做曲线运动
答案 AB
解析 由于该电场为匀强电场，可采用矢量分解的思路．沿cd方向建立x轴，垂直于cd方向建立y轴，如图所示
从c到d有W＝Exq·2R
从a到b有2W＝Eyq·eq \r(3)R ＋ ExqR，可得Ex＝eq \f(W,2qR)，Ey＝eq \f(\r(3)W,2qR)
则E＝eq \r(Ex2＋Ey2)＝eq \f(W,qR)，tan θ＝eq \f(Ey,Ex)＝eq \r(3)
由于电场方向与水平方向成60°角，则场强方向与ab平行，且由a指向b，A正确；
将该粒子从d点移动到b点，电场力做的功为W′＝Eqeq \f(R,2)＝0.5W，B正确；
沿电场线方向电势逐渐降低，则a点电势高于c点电势，C错误；
若粒子从d点射入圆形电场区域的速度方向与ab平行，则粒子做匀变速直线运动，D错误．
8.(多选)一带正电微粒只在静电力作用下沿x轴正方向运动，其电势能随位移x变化的关系如图所示，其中O～x1段是曲线，x1～x2段是平行于x轴的直线，x2～x3段是倾斜直线，则下列说法正确的是( )
A．O～x1段电势逐渐升高
B．O～x1段微粒做加速度逐渐减小的加速运动
C．x1～x2段电场强度为零
D．x2～x3段的电势沿x轴均匀减小
答案 ACD
解析 电势能Ep＝φq，由于粒子带正电，O～x1段电势能变大，所以电势升高，A正确；根据静电力做功与电势能关系ΔEp＝EqΔx，图像斜率反映场强大小，O～x1段图像斜率变小，场强变小，受力减小，加速度逐渐变小，由于电势能增加，静电力做负功，则微粒做减速运动，即微粒做加速度减小的减速运动，B错误；x2～x3段斜率为0，场强为零，C正确；x2到x3，电势能均匀减小，微粒带正电，所以电势沿x轴均匀减小，D正确．
9.竖直平面内有一匀强电场，电场方向与x轴负方向成37°角，x轴上各点的电势随坐标x的变化规律如图所示．现有一带负电小球以初速度0.5 m/s从x＝－1 cm的P处沿直线运动到x＝2 cm的Q处，已知小球的质量为3×10－4 kg，取g＝10 m/s2，则( )
A．匀强电场的场强大小为400 V/m
B．带电小球的电荷量大小为1×10－5 C
C．带电小球从P点运动到Q点的过程中的加速度大小为40 m/s2
D．带电小球运动到Q点时动能可能为0
答案 B
解析 由电势差与电场强度的关系得U＝Excs 37°，则φ－0＝Ecs 37°×x，结合图像得Ecs 37°＝eq \f(16 V,0.04 m)，解得E＝500 V/m，故A错误；由题意知，带电小球在竖直方向受力平衡，得mg＝Eqsin 37°，解得q＝1×10－5 C，故B正确；小球带负电，所以小球所受合力水平向右，合外力做正功，小球速度增加，带电小球运动到Q点时动能不可能为0，在水平方向，对小球由牛顿第二定律得qEcs 37°＝ma，代入数据解得a＝eq \f(40,3) m/s2，故C、D错误．
10.(多选)如图所示，半圆槽光滑、绝缘、固定，圆心是O，最低点是P，直径MN水平．a、b是两个完全相同的带正电小球(视为点电荷)，b固定在M点，a从N点由静止释放，沿半圆槽运动经过P点到达某点Q(图中未画出)时速度为零．则小球a( )
A．从N到Q的过程中，重力与库仑力的合力先增大后减小
B．从N到P的过程中，速率先增大后减小
C．从N到Q的过程中，电势能一直增加
D．从P到Q的过程中，动能减少量小于电势能增加量
答案 BC
解析 小球a从N点静止释放，过P点后到Q点速度为零，整个运动过程只有重力和库仑力做功，库仑力方向与小球a速度方向夹角一直大于90°，所以库仑力整个过程做负功．小球a从N到Q的过程中，库仑力增大，库仑力与重力的夹角减小，所以它们的合力一直增大，故A错误；小球a受力如图所示，
在靠近N点的位置，合力与速度夹角小于90°，在P点合力与速度夹角大于90°，所以小球a从N到P的过程中，速率应先增大后减小，故B正确；从N到Q的过程中，库仑力一直做负功，所以电势能一直增加，故C正确；根据能量守恒可知，P到Q的过程中，动能的减少量等于重力势能和电势能的增加量之和，故D错误．
11．如图甲所示，边长为a的正方形，四个顶点上分别固定一个电荷量为＋q的点电荷；在0≤x
