高考物理一轮复习核心考点突破练习专题62测量电路与控制电路的选择（2份，原卷版+解析版）

这是一份高考物理一轮复习核心考点突破练习专题62测量电路与控制电路的选择（2份，原卷版+解析版），文件包含高考物理一轮复习核心考点突破练习专题62测量电路与控制电路的选择实验器材的选取与实物图的连接原卷版docx、高考物理一轮复习核心考点突破练习专题62测量电路与控制电路的选择实验器材的选取与实物图的连接解析版docx等2份试卷配套教学资源，其中试卷共39页， 欢迎下载使用。

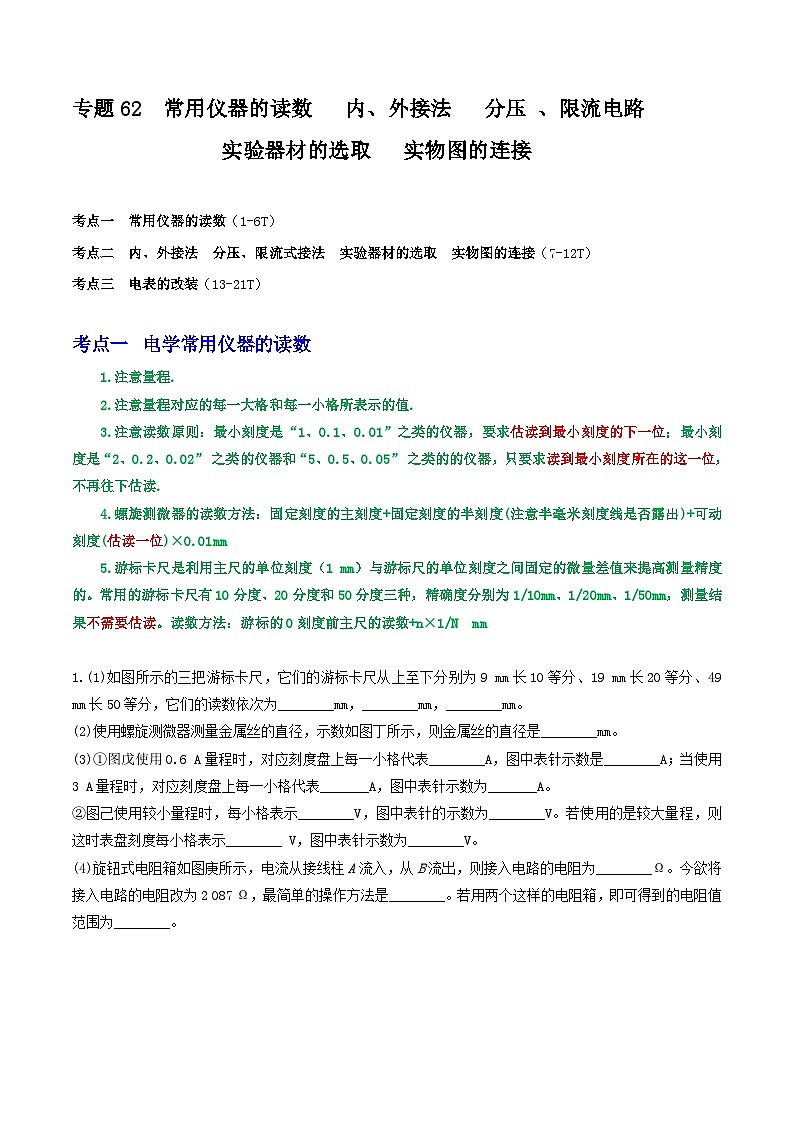

考点一 常用仪器的读数（1-6T）
考点二 内、外接法 分压、限流式接法 实验器材的选取 实物图的连接（7-12T）
考点三 电表的改装（13-21T）
考点一 电学常用仪器的读数
1.注意量程.
2.注意量程对应的每一大格和每一小格所表示的值.
3.注意读数原则：最小刻度是“1、0.1、0.01”之类的仪器，要求估读到最小刻度的下一位；最小刻度是“2、0.2、0.02” 之类的仪器和“5、0.5、0.05” 之类的的仪器，只要求读到最小刻度所在的这一位，不再往下估读.
4.螺旋测微器的读数方法：固定刻度的主刻度+固定刻度的半刻度(注意半毫米刻度线是否露出)+可动刻度(估读一位)×0.01mm
5.游标卡尺是利用主尺的单位刻度（1 mm）与游标尺的单位刻度之间固定的微量差值来提高测量精度的。常用的游标卡尺有 10 分度、20 分度和 50 分度三种，精确度分别为1/10mm、1/20mm、1/50mm，测量结果不需要估读。读数方法：游标的0刻度前主尺的读数+n×1/N mm

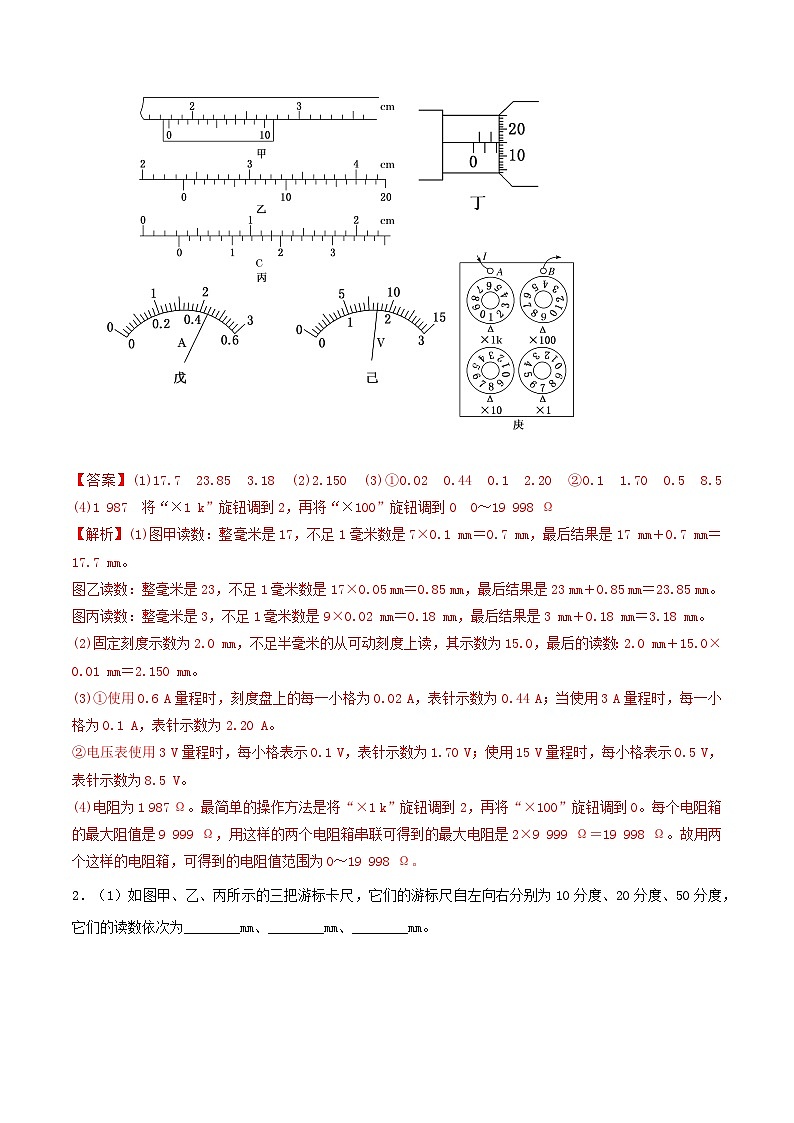

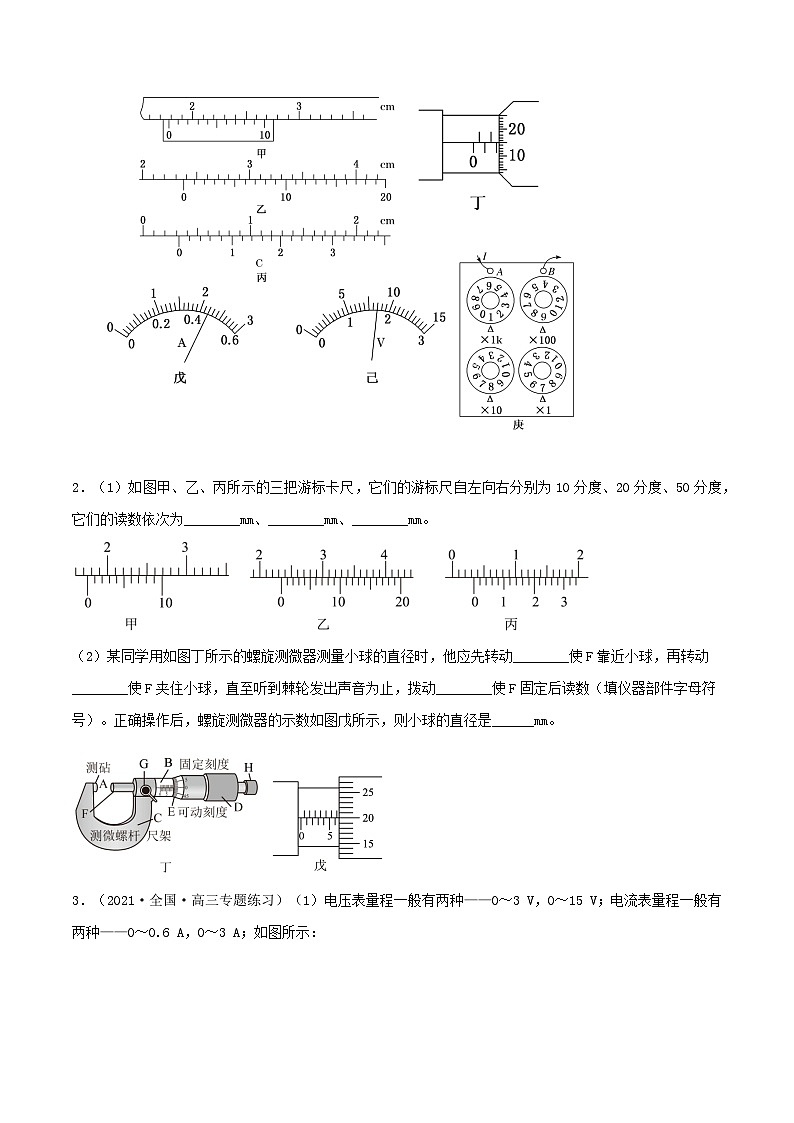

1.(1)如图所示的三把游标卡尺，它们的游标卡尺从上至下分别为9 mm长10等分、19 mm长20等分、49 mm长50等分，它们的读数依次为________mm，________mm，________mm。
(2)使用螺旋测微器测量金属丝的直径，示数如图丁所示，则金属丝的直径是________mm。
(3)①图戊使用0.6 A量程时，对应刻度盘上每一小格代表________A，图中表针示数是________A；当使用3 A量程时，对应刻度盘上每一小格代表_______A，图中表针示数为_______A。
②图己使用较小量程时，每小格表示________V，图中表针的示数为________V。若使用的是较大量程，则这时表盘刻度每小格表示________ V，图中表针示数为________V。
(4)旋钮式电阻箱如图庚所示，电流从接线柱A流入，从B流出，则接入电路的电阻为________Ω。今欲将接入电路的电阻改为2 087 Ω，最简单的操作方法是________。若用两个这样的电阻箱，即可得到的电阻值范围为________。

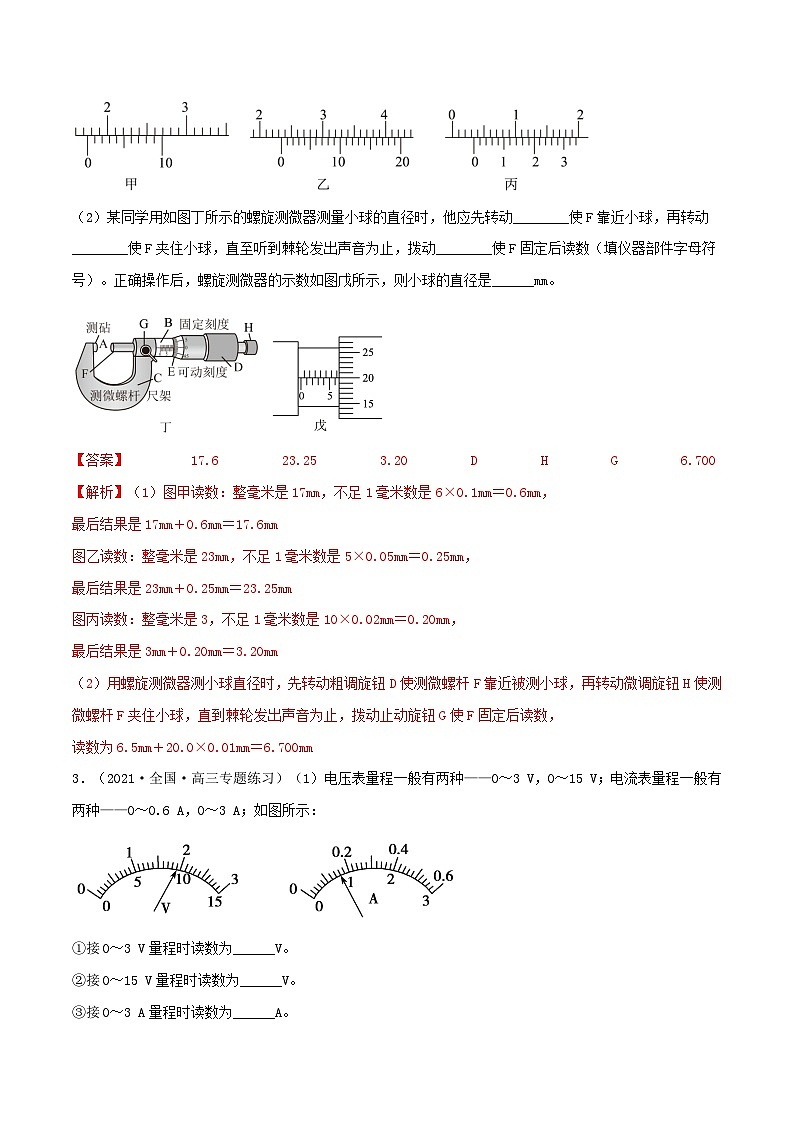

2．（1）如图甲、乙、丙所示的三把游标卡尺，它们的游标尺自左向右分别为10分度、20分度、50分度，它们的读数依次为________mm、________mm、________mm。
（2）某同学用如图丁所示的螺旋测微器测量小球的直径时，他应先转动________使F靠近小球，再转动________使F夹住小球，直至听到棘轮发出声音为止，拨动________使F固定后读数（填仪器部件字母符号）。正确操作后，螺旋测微器的示数如图戊所示，则小球的直径是______mm。

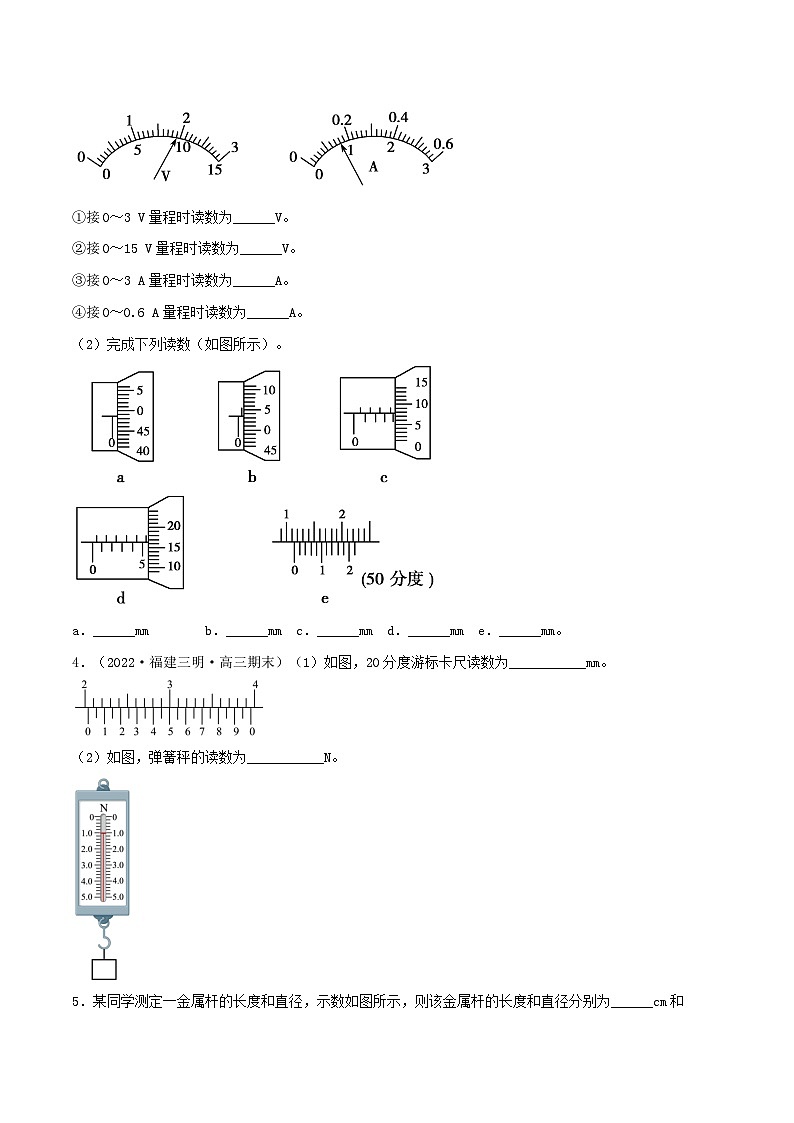

3．（2021·全国·高三专题练习）（1）电压表量程一般有两种——0～3 V，0～15 V；电流表量程一般有两种——0～0.6 A，0～3 A；如图所示：
①接0～3 V量程时读数为______V。
②接0～15 V量程时读数为______V。
③接0～3 A量程时读数为______A。
④接0～0.6 A量程时读数为______A。
（2）完成下列读数（如图所示）。
a．______mm b．______mm c．______mm d．______mm e．______mm。
4．（2022·福建三明·高三期末）（1）如图，20分度游标卡尺读数为___________mm。
（2）如图，弹簧秤的读数为___________N。
5．某同学测定一金属杆的长度和直径，示数如图所示，则该金属杆的长度和直径分别为______cm和______mm。
6.用螺旋测微器测量一根导体棒的直径，刻度如图甲所示，读数为________ mm；小明用游标为20分度的游标卡尺测量某个圆筒的深度，部分刻度如图乙所示，读数为________ cm.电阻箱旋钮位置如图丙所示，则电阻箱接入的阻值为_______Ω．
考点二 内、外接法 分压、限流式接法 实验器材的选取 实物图的连接
一.内、外接法
1.内接法和外接法的比较
2.如何选择内接法、外接法
1)只知道电流表电压表的大概内阻：
Rx>eq \r(RVRA)时，用电流表内接法，测量结果比真实值偏大（大内偏大）
RxRx，测量值大于真实值
R测＝eq \f(U测,I测)＝eq \f(RxRV,Rx＋RV)
