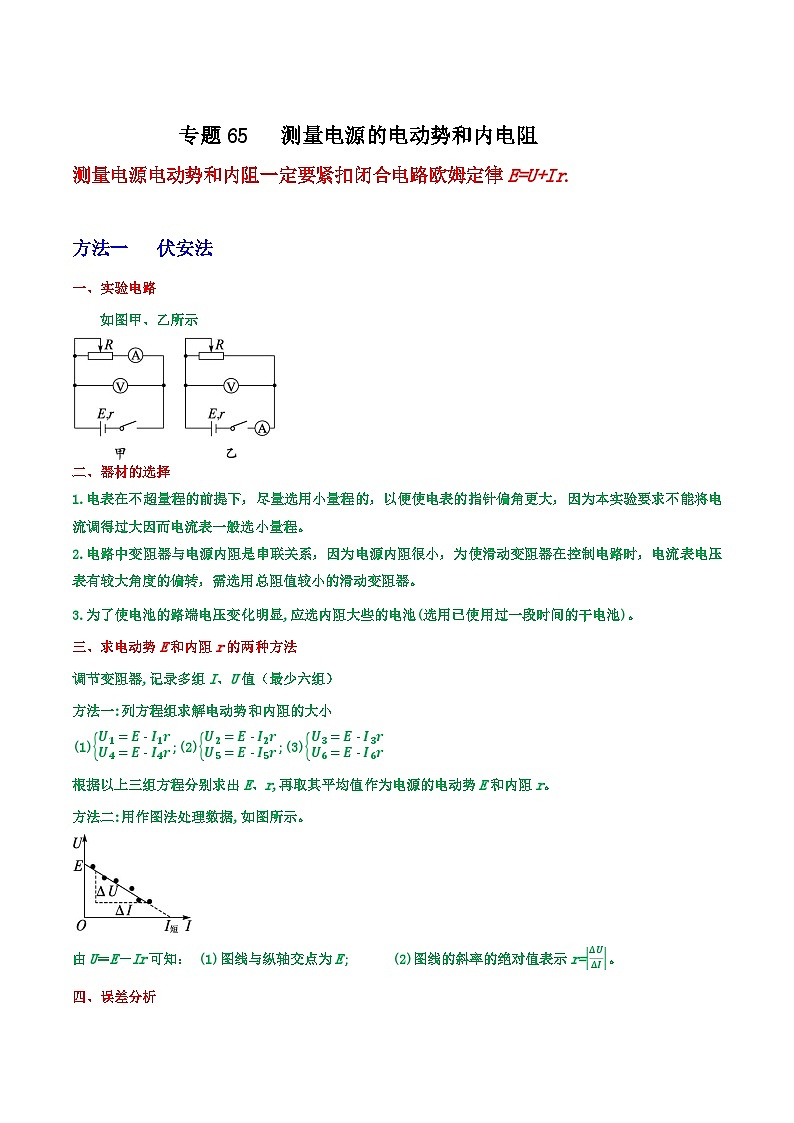

测量电源电动势和内阻一定要紧扣闭合电路欧姆定律E=U+Ir.
方法一 伏安法
一、实验电路
如图甲、乙所示
二、器材的选择
1.电表在不超量程的前提下，尽量选用小量程的，以便使电表的指针偏角更大，因为本实验要求不能将电流调得过大因而电流表一般选小量程。
2.电路中变阻器与电源内阻是串联关系，因为电源内阻很小，为使滑动变阻器在控制电路时，电流表电压表有较大角度的偏转，需选用总阻值较小的滑动变阻器。
3.为了使电池的路端电压变化明显,应选内阻大些的电池(选用已使用过一段时间的干电池)。
三、求电动势E和内阻r的两种方法
调节变阻器,记录多组I、U值（最少六组）
方法一:列方程组求解电动势和内阻的大小
(1)U1=E-I1rU4=E-I4r;(2)U2=E-I2rU5=E-I5r;(3)U3=E-I3rU6=E-I6r
根据以上三组方程分别求出E、r,再取其平均值作为电源的电动势E和内阻r。
方法二:用作图法处理数据,如图所示。
由U＝E－Ir可知： (1)图线与纵轴交点为E; (2)图线的斜率的绝对值表示r=ΔUΔI。

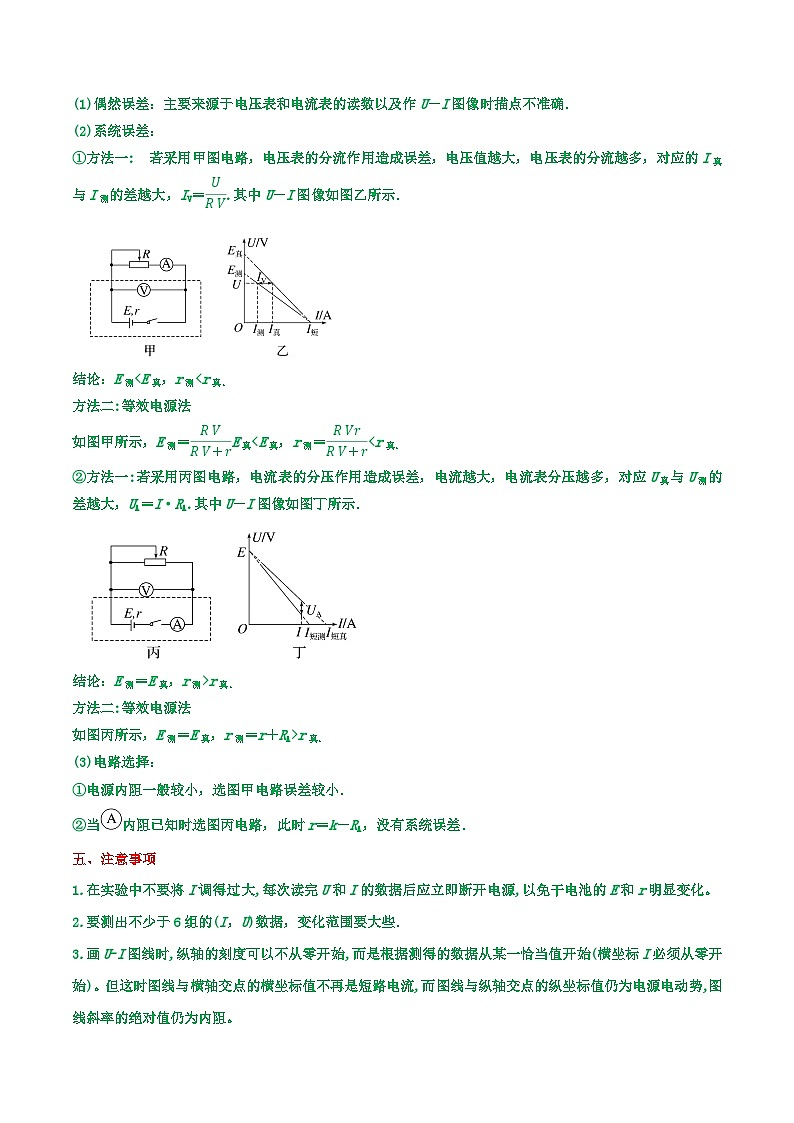

四、误差分析
(1)偶然误差：主要来源于电压表和电流表的读数以及作U－I图像时描点不准确．
(2)系统误差：
①方法一: 若采用甲图电路，电压表的分流作用造成误差，电压值越大，电压表的分流越多，对应的I真与I测的差越大，IV＝eq \f(U,RV).其中U－I图像如图乙所示．
结论：E测
