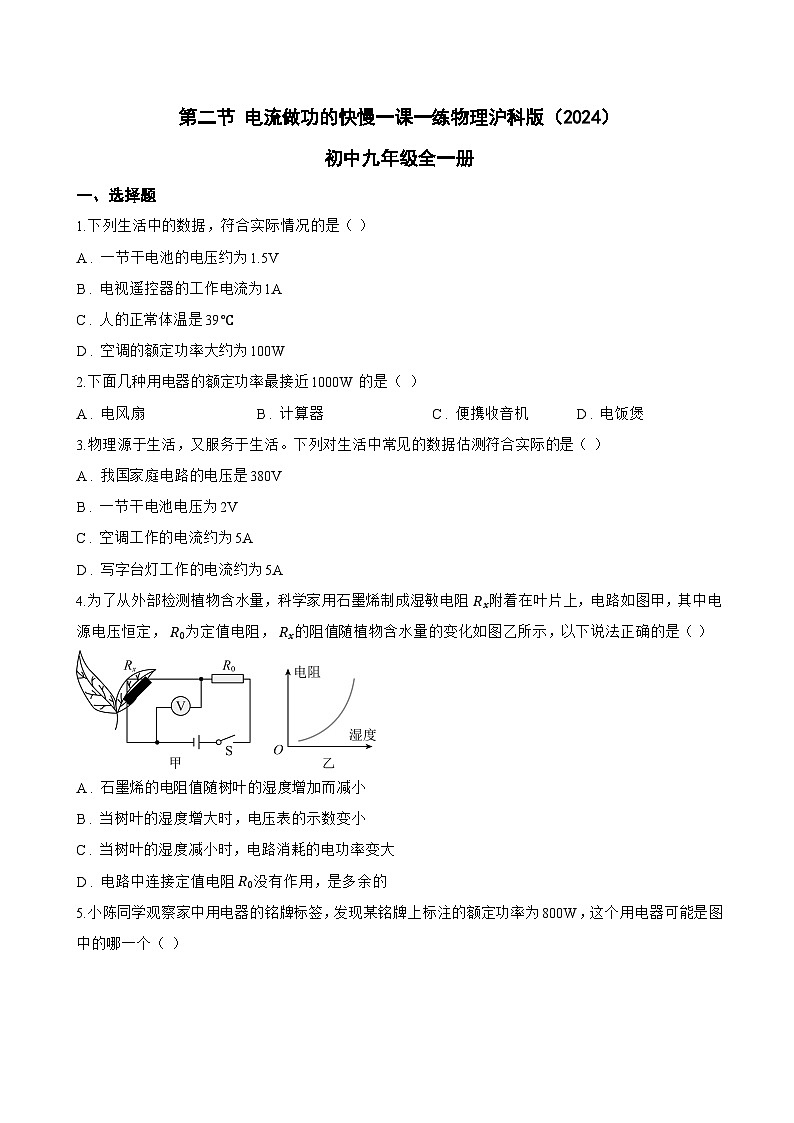

初中沪科版（2024）第二节 电流做功的快慢课时作业

这是一份初中沪科版（2024）第二节 电流做功的快慢课时作业，共13页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.下列生活中的数据，符合实际情况的是（ ）
A . 一节干电池的电压约为1.5V
B . 电视遥控器的工作电流为1A
C . 人的正常体温是39℃
D . 空调的额定功率大约为100W
2.下面几种用电器的额定功率最接近1000W的是（ ）
A . 电风扇 B . 计算器 C . 便携收音机 D . 电饭煲
3.物理源于生活，又服务于生活。下列对生活中常见的数据估测符合实际的是（ ）
A . 我国家庭电路的电压是380V
B . 一节干电池电压为2V
C . 空调工作的电流约为5A
D . 写字台灯工作的电流约为5A
4.为了从外部检测植物含水量，科学家用石墨烯制成湿敏电阻 Rx附着在叶片上，电路如图甲，其中电源电压恒定， R0为定值电阻， Rx的阻值随植物含水量的变化如图乙所示，以下说法正确的是（ ）
A . 石墨烯的电阻值随树叶的湿度增加而减小
B . 当树叶的湿度增大时，电压表的示数变小
C . 当树叶的湿度减小时，电路消耗的电功率变大
D . 电路中连接定值电阻 R0没有作用，是多余的

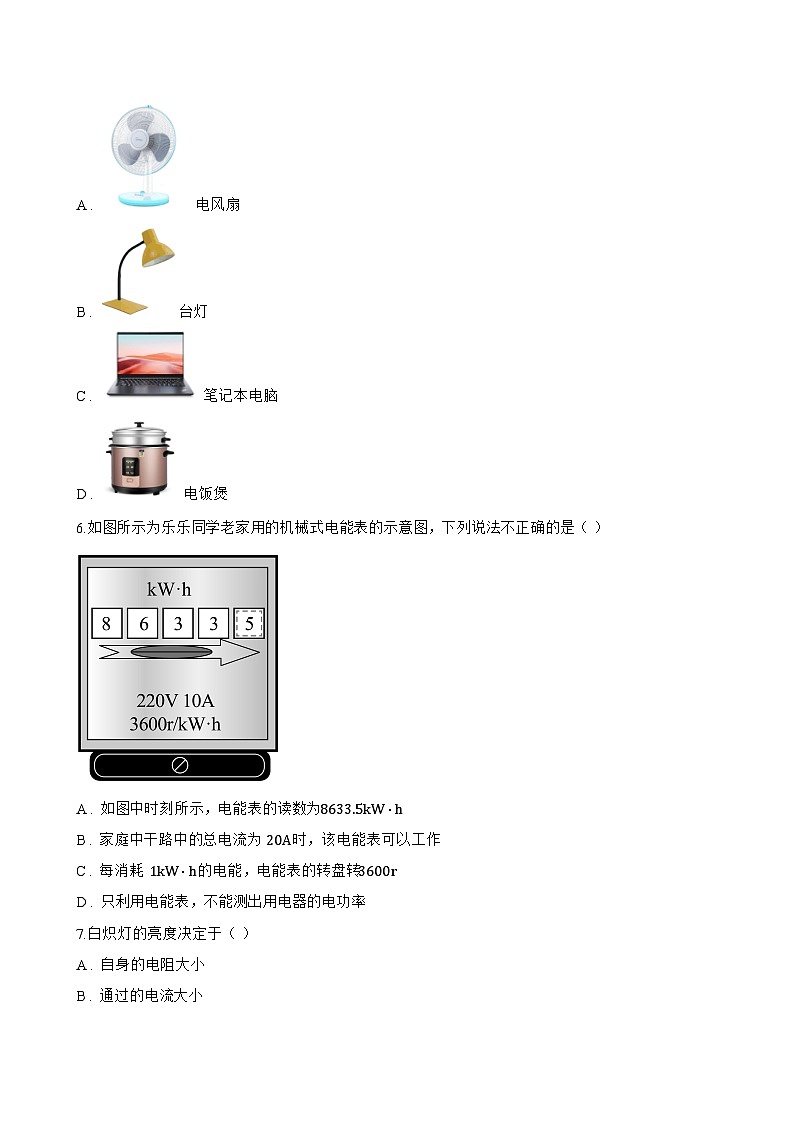

5.小陈同学观察家中用电器的铭牌标签，发现某铭牌上标注的额定功率为800W，这个用电器可能是图中的哪一个（ ）
A . 电风扇
B . 台灯
C . 笔记本电脑
D . 电饭煲
6.如图所示为乐乐同学老家用的机械式电能表的示意图，下列说法不正确的是（ ）
A . 如图中时刻所示，电能表的读数为8633.5kW⋅h
B . 家庭中干路中的总电流为 20A时，该电能表可以工作
C . 每消耗 1kW⋅h的电能，电能表的转盘转3600r
D . 只利用电能表，不能测出用电器的电功率
7.白炽灯的亮度决定于（ ）
A . 自身的电阻大小
B . 通过的电流大小
C . 消耗的电能多少
D . 实际功率的大小
8.下列数据最接近实际的是（ ）
A . 家用电冰箱正常工作时的电流约为5A
B . 数码相机的电池电压约为7V
C . 皮肤干燥时，人体的电阻约为10Ω
D . 台式计算机正常工作时功率约为2000W

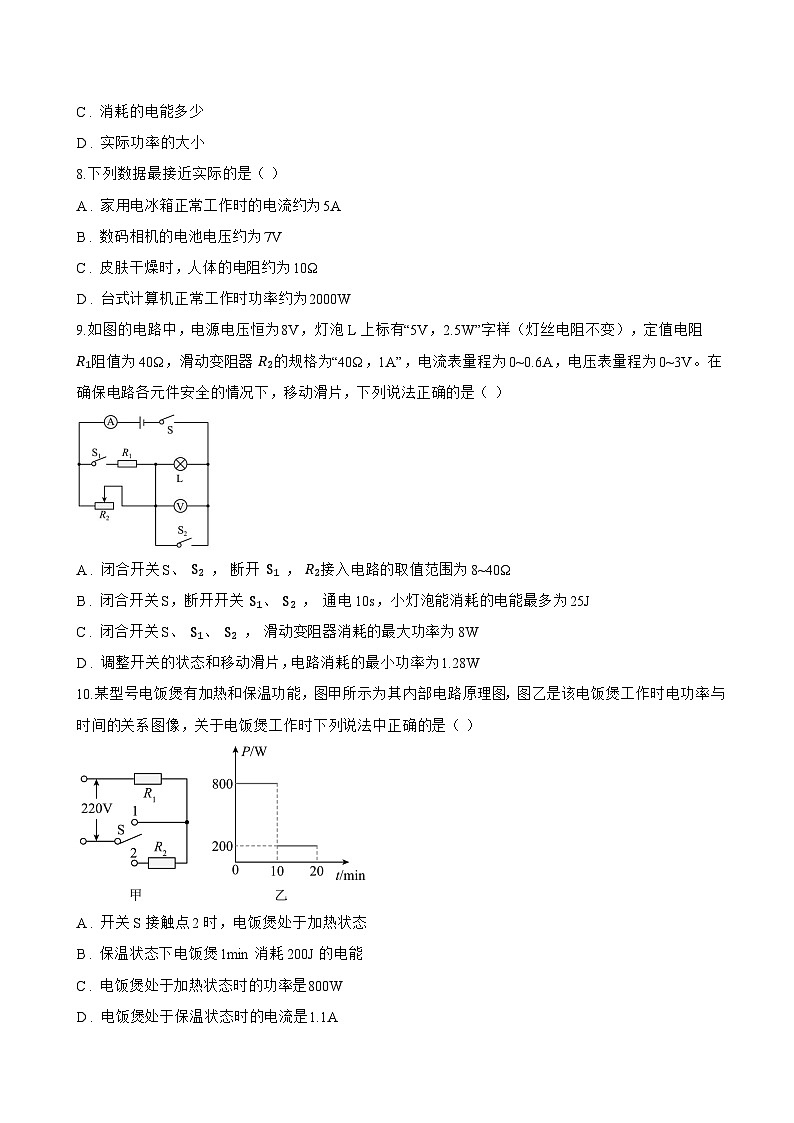

9.如图的电路中，电源电压恒为8V，灯泡L上标有“5V，2.5W”字样（灯丝电阻不变），定值电阻 R1阻值为40Ω，滑动变阻器 R2的规格为“40Ω，1A”，电流表量程为0~0.6A，电压表量程为0~3V。在确保电路各元件安全的情况下，移动滑片，下列说法正确的是（ ）
A . 闭合开关S、 S2 ， 断开 S1 ， R2接入电路的取值范围为8~40Ω
B . 闭合开关S，断开开关 S1、 S2 ， 通电10s，小灯泡能消耗的电能最多为25J
C . 闭合开关S、 S1、 S2 ， 滑动变阻器消耗的最大功率为8W
D . 调整开关的状态和移动滑片，电路消耗的最小功率为1.28W
10.某型号电饭煲有加热和保温功能，图甲所示为其内部电路原理图，图乙是该电饭煲工作时电功率与时间的关系图像，关于电饭煲工作时下列说法中正确的是（ ）
A . 开关S接触点2时，电饭煲处于加热状态
B . 保温状态下电饭煲1min消耗200J的电能
C . 电饭煲处于加热状态时的功率是800W
D . 电饭煲处于保温状态时的电流是1.1A
二、多选题
1.根据如图所示的两盏白炽灯的铭牌，可以知道（ ）
A . 甲灯一定比乙灯亮
B . 正常发光时，甲灯的电阻小于乙灯的电阻
C . 正常发光时，甲灯的电功率是乙灯电功率的4倍
D . 正常发光时，甲灯消耗的电能是乙灯消耗电能的4倍
2.物理小组用如图甲所示的电路对一个新型电阻R 3（标有2.5V字样）进行了测量。电源电压恒定不变，电流表的量程为0~0.6A，电压表的量程为0~3V。当闭合开关S和S 1 ， 断开开关S 2 ， 将滑动变阻器R 2的滑片P从一端移至另一端，测得电流表示数随电压表示数变化情况如图乙中的a线所示。当把电压表并联在R 3两端，闭合开关S和S 2 ， 断开开关S 1 ， 移动滑动变阻器R 2的滑片P，测得电阻R 3电流随电压变化情况如图乙中的b线所示。下列说法正确的是（ ）
A . 电源电压为4V
B . R2的最大阻值为15Ω
C . R3正常工作时的电功率为0.6W
D . 将电压表并联在R2两端，当闭合开关S和S2 ， 断开开关S1时，为保证电路安全滑动变阻器R2连入电路的阻值范围为4Ω~12Ω
3.李妍家里新买了一台空调，并且上面标有“220V 3000W”的字样，则下列说法正确的是（ ）
A . 该空调应接入电压为220V的家庭电路中
B . 该空调正常工作1h耗费3度电
C . 该空调正常工作时，通过它的电流为10A
D . 该空调正常工作时，通过它的电流每小时做的功为1.08×107J
4.图甲是药液自动添加模拟装置，装有药液的容器置于压敏电阻 RF上保持水平接触挤压，已知电源电压 U=8V ， R为电阻箱，容器质量忽略不计，当导线1中的电流 I≥0.05A时，感应开关 K闭合，药液泵启动向容器中添加药液，药液添加至导线1中的电流 I≤0.04A时，感应开关 K断开，药液泵停止工作。将 S闭合，药液自动添加模拟装置开始工作。 RF阻值与所施加压力 F的关系图线如图乙所示，则下列说法正确的是（ ）
A . 若仅将桶中药液质量减少，电路消耗的总功率变小
B . 若电阻箱R调至100Ω，则药液泵工作时，桶中的药液质量最大可达5kg
C . 若要使药液泵刚启动时容器中的药液质量更大，可将电阻箱R的阻值调大
D . 若 K一直闭合，当电阻箱R的阻值为200Ω且 RF消耗的电功率最大时，桶中药液质量为15kg
5.为了预防厨房天然气泄漏，大家都自觉安装了天然气泄漏报警装置，如图是它原理图的部分电路，电源电压不变， R0为定值电阻，R是一个气敏电阻，其电阻值会随天然气浓度的升高而变小，闭合开关S，若厨房出现天然气泄漏浓度升高，则下列判断正确的是（ ）
A . 气敏电阻R的阻值变小
B . 电压表的示数变大
C . 通过电阻 R0的电流变小
D . 整个电路消耗的总功率变大
三、填空题
1.如图是一款挂烫机和它的简化电路图，电源电压为220V， R1、 R2是电热丝， R1=55Ω ， R2=110Ω。开关旋到不同位置，使挂烫机有关闭、慢热、速热三个档位。当开关处于3、4两个触点时，挂烫机处于 ________ 挡；若挂烫机在速热挡工作1min，电热丝所产生的热量为 ________ 。
2.电流所做的功叫做 ________ ，电功率表示消耗电能的 ________ 。
3.(1)在家庭电路中，为了防止触电，必须把用电器的开关装在 ________ (选填“火”“零”或“地”)线与用电器之间．
(2)安装额定功率为1 500 W的电热水器时，需加装一个开关便于控制热水器的工作．现有两种开关S1(250 V 6 A)、S2(250 V 16 A)．为了安全和实用，应选用开关 ________ 和图中 ________ (选填“甲”或“乙”)插座．
4.电能表的表盘标有“ 3000r/(kW⋅h)”的字样，用它来测量某一家用电器的额定功率，把家中的其它用电器都断开，只接入该用电器，电热器在额定电压下工作半小时，电能表的转盘恰好转过150圈，则该用电器的额定功率为 ________ W，这半小时内消耗的电能是 ________ kW⋅h。
5.图中电源电压保持不变，灯泡L标有“6V，3W”字样，当开关S闭合时，灯泡L正常发光，电流表的示数为0.8A，则电阻R= ________ Ω；由于电池使用过久，电源实际电压只有4.8V，则该灯泡工作的实际功率为 ________ W．不考虑温度对灯丝电阻的影响。
6.“低碳生活，从我做起”。初三物理实践小组倡议同学们在不影响书写、阅读的前提下，坚持在教室少开两盏照明灯。少开两盏灯后，教室电路中的总电流 ________ ，总功率 ________ 。
四、实验探究题
1.下面是小林所做的电学实验：
（1）探究电流与电阻的关系：
①小林用5Ω、10Ω、15Ω和20Ω四个电阻、电压恒为4.5V的电源、“20Ω 1A”的滑动变阻器等器材连接成部分实验电路，实验过程中控制电阻两端的电压2V不变，请用笔画线代替导线把电路补充完整，要求滑动变阻器滑片向左移动，电流表示数变大 ________ ；
②实验中，小林发现换上 ________ Ω的电阻后，移动滑片，电压表示数始终不能达到需要控制的电压值，不能完成实验。为了使四个电阻单独接入电路都能完成实验，他应适当 ________ （选填“增大”或“减小”）控制的电压值。
（2）测量小灯泡的额定功率：
①小林按乙图连接电路，测量标有“3.8V”的小灯泡的额定功率。他使用电压表的大量程，调节变阻器滑片，使电压表示数为3.8V时，电流表示数如图丙所示，小灯泡的额定电流为 ________ A，小灯泡的额定功率为 ________ W；
②他换用电压表的小量程，调节变阻器滑片，使电压表示数为2V，读出此时电流表的示数为0.2A，求出小灯泡的电阻为 ________ Ω；
③小林还发现两次得到的灯泡电阻值有较大差异，根本原因是 ________ 。
2.小明在进行“测量小灯泡电功率”的实验时，实验台上给他提供的器材有：6V蓄电池、电流表（0﹣0.6A、0﹣3A）、电压表（0﹣3V、0﹣15V）、“50Ω、1A”和“10Ω、1.5A”两种规格的滑动变阻器，额定电压为2.5V的小灯泡（正常发光时的电阻约为10Ω）、开关各一个，导线若干．
（1） 为顺利完成实验，小明在实验中应选用规格为 ________ 的滑动变阻器．
（2） 请你用笔画线代替导线，帮小明将图甲的实物电路连接完整．（要求：滑片P向右移动时，小灯泡变亮） ________
（3） 连好电路后，闭合开关，通过移动滑动变阻器的滑片，分别记下了多组对应的电压表和电流表的示数，并绘制了U﹣I图象如图乙所示．根据U﹣I图象提供的信息，可计算出小灯泡的额定功率是 W，当加在小灯泡两端的电压为1.5V时，小灯泡的电阻是 ________ Ω．
（4） 小明根据U﹣I图象中数据计算发现：随着小灯泡两端电压的增大，灯丝的电阻 ， 你认为原因可能是 ________
3.要测量标有“2.5V”字样的小灯泡的额定功率，现有器材：电压恒定为6V的电源，一个电压表，标有“50Ω 1A” 的滑动变阻器A和标有“ ×Ω 1A”的滑动变阻器B。实验过程如下：选用滑动变阻器A，设计电路如图甲所示，正确连接好电路，闭合开关，移动滑片，当电压表示数为2.5V时，小灯泡正常发光。
（1） 断开开关，用滑动变阻器B替换小灯泡，再闭合开关，调节滑动变阻器 ________ （选填“A”或“B”），使电压表示数为 ________ V，这时滑动变阻器B的阻值与小灯泡正常工作时的阻值相等；
（2） 保持滑动变阻器 ________ （选填“A”或“B”）的滑片位置不变，把另一只滑动变阻器的滑片移到阻值最大端，此时电压表示数如图乙所示，则小灯泡的额定功率为 ________ W。
五、计算题
1.某校开展了安全创意设计比赛活动，物理兴趣小组利用磁性开关 S2设计了烟雾报警与自动喷淋联动模拟系统，当烟雾达到一定浓度时触发自动报警喷淋，防范火灾发生。如图所示，图甲为该模拟系统示意图， RC为控制电路中的气敏电阻，定值电阻 R0=30Ω。控制电路中的电流 I控≥0.02A时，磁性开关动触片被电磁铁吸引与触点a接触，安全指示灯L熄灭，报警喷淋系统同时正常工作；控制电路中的电流小于0.02A时，动触片被释放，与触点b接触，安全指示灯亮，报警喷淋系统停止工作。已知控制电路电源电压 U控大小可调节，电磁铁线圈电阻不计，气敏电阻 RC的阻值与烟雾浓度C的关系如图乙所示。工作电路电源电压 U=36V ， 报警电铃标有“36V 18W”字样。
（1）报警电铃响时电流表示数为2.5A，喷淋系统工作20s消耗的电能是多少？
（2）通过调节 U控大小，可改变该装置对烟雾探测的灵敏度。调节 U控 ， 当触发报警喷淋的最低烟雾浓度 C=8%时，则控制电路此时消耗的电功率是多少？
2.小欢研究了家里的智能电热马桶（马桶盖如图甲），设计出如图乙所示的便座加热电路，通过开关S 1和S 2的不同接法组合，实现“高温档、中温档、低温档”三种加热功能（见下表），求：
（1）当排水阀处于30cm深处时，它受到水的压强为多少：
（2）R2的阻值：
（3）老年人在冬天坐上冰冷的马桶是很难受的，假设小明想让马桶圈的温度升高6℃，则用“高温档”加热的方式需要多长时间，[设马桶圈吸热效率为60%，马桶圈的质量m=600g，马桶圈材料的比热容c=0.44x103J/（kg·℃）。
3.图甲是同学们自制的调光小台灯，图乙是台灯的电路原理图。电源电压为3V，R是调节亮度的变阻器，最大阻值为10Ω。灯L标有“2.5V；0.5W”字样。忽略温度对电阻的影响。求：
（1）灯L正常发光时的电阻；
（2）灯L正常发光时，变阻器R工作10min产生的热量；
（3）电源电压降为2.7V后，灯L的最小实际电功率。
4.如图是叶子家某电热加湿器的原理图，如表为其部分技术参数。 R1、 R2均为发热体（不考虑温度对电阻的影响）， R2=3R1； S为旋转型开关，1、2、3、4为触点，通过旋转开关 S可实现“关”、“低挡”及“高挡”之间的切换（小功率加热为低挡，大功率加热为高挡）。
（1）求加湿器在高挡加热时的电流大小；
（2）求电阻 R1的大小；
（3）加湿器中加注最大注水量的冷水，某次加湿器工作时，其“高挡”工作时间为 21min ， 如果此次高挡加热时产生的热量全部被水吸收，可以使注水仓中冷水的温度升高多少？[已知 c水=4.2×103J/kg⋅℃]
（4）求低挡时的发热功率大小。
六、综合题
1.空气炸锅的工作原理是“高速空气循环技术”，它通过发热管来产生高温空气，然后用电动风机将高温空气吹到锅内加热食物，使热空气在封闭的空间内循环，利用食物本身的油脂煎炸食物，从而使食物脱水，表面变得金黄酥脆，达到煎炸的效果。所以，空气炸锅其实就是一个带风扇的烤箱。小乐经研究后画出了简化电路图。
（1）小乐研究使用说明书后，有以下认识，其中不合理的是 ________ 。
A.不要用潮湿的手插入或拔出电源插头，以免造成触电危险
B.空气炸锅使用过程中，为避免散热，可用毛巾将出风口覆盖
C.使用中或刚刚使用完后，请勿用手直接接触锅篮，以免高温烫伤
D.电源线绝缘层应具有良好的绝缘和耐高温性能，以保障使用安全
（2）小乐发现空气炸锅通常装有定时器，那么定时器应安装在图中的 ________ 点合适。（选填“a”、“b”、“c”或“d”）
（3）小乐在家中采用以下步骤测量空气炸锅的实际功率：
①测量开始前关闭家中所有用电器，记录智能电能表示数为1803.97kW·h；
②空气炸锅工作10分钟断开开关，记录智能电能表示数为1804.22kW·h；
③根据实验数据，计算空气炸锅工作的实际功率为 ________ W。
（4）根据电路图分析，如何改变发热管的温度： ________ 。
2.有两种灯泡，分别标有“110V 60W”和“110V 25W”。
（1） 一只60W的灯泡接入100V的电路中，电功率是多少?
（2） 能不能各取一只串联接入220V照明电路使用?请说明原因；
（3） 若把两种灯泡在同一电路中混合使用，并使它们都能正常发光，最少应各使用多少只，如何连接?
3.归纳总结、分析比较是一种学习物理的良好习惯．黄杨同学发现近期的物理实验经常使用如图所示的两个电路图，他对此做了如下总结：
（1） 研究电流与电压、电阻的关系要使用图甲而不用图乙，其原因是 ________
（2） 滑动变阻器在实验中都有 ________ 的作用．图乙是伏安法测小灯泡电功率的实验电路图，在实验中调节滑动变阻器，使小灯泡两端的电压达到 ________ ，从而使小灯泡正常发光．
（3） 比较“伏安法”测小灯泡电阻和电功率这两个实验：黄杨总结出电阻的原理是R= UI ， 请你帮他总结出测电功率的原理 ________
4.电饭锅是家中常用的用电器，下表是小宇家中一台电饭锅的铭牌，其内部结构简化如图所示，其中R 1和R 2都是电热丝（不考虑温度对电阻的影响）。
（1）闭合开关 ________ 时，电饭锅正常工作处于保温状态，30min消耗的电能是多少 ________ ？
（2）电饭锅正常工作处于加热状态时，电阻R1的阻值是多少 ________ ？
（3）断开其它用电器，只接通电饭锅且处于加热状态，家中标有“220V，10（20）A； 3000r/kW⋅h”的电能表5min内转了200圈，求电饭锅此时的实际加热功率是多少 ________ ？
5.一款电热水壶工作时有两挡，分别是加热挡和保温挡。其工作原理如图所示（虚线框内为电热水壶的发热部位），已知R 1=44Ω，R 2=2156Ω，外界气压为一个标准大气压， 求：
（1）当开关S置于 ________ （选填“1”或“2”）时电热水壶处于加热挡，它的功率是多大？ ________
（2）保温状态下电路中的电流是多大？ ________
（3）保温状态下电路5分钟产生的热量是多少？ ________

S1
断开
断开
闭合
闭合
S2
接b
接a
接a
接b
功率
P0=0
P=22W
P1=44W
P2=88W
额定电压V
220
高挡加热功率W
440
最大注水量kg
3
额定电压
220V
额定功率
加热
1044W
保温
44W
