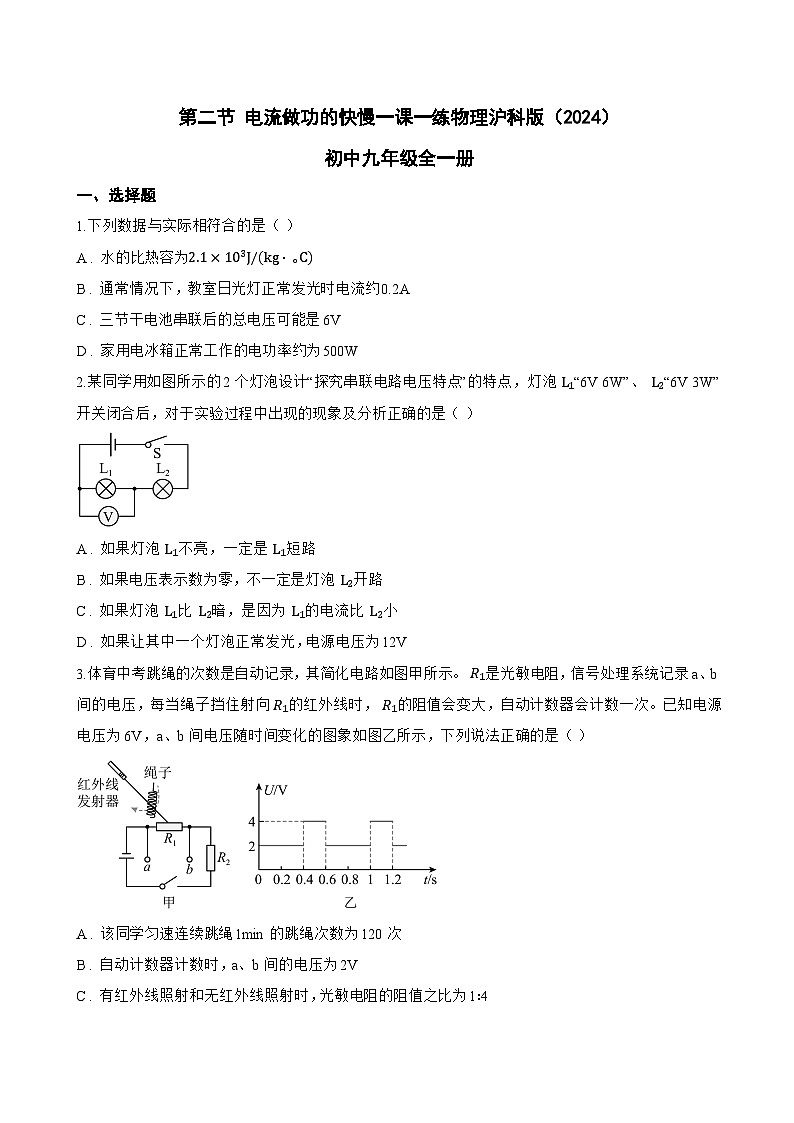

九年级全册（2024）第二节 电流做功的快慢课时练习

这是一份九年级全册（2024）第二节 电流做功的快慢课时练习，共15页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.下列数据与实际相符合的是（ ）
A . 水的比热容为2.1×103J/(kg⋅C∘)
B . 通常情况下，教室日光灯正常发光时电流约0.2A
C . 三节干电池串联后的总电压可能是6V
D . 家用电冰箱正常工作的电功率约为500W
2.某同学用如图所示的2个灯泡设计“探究串联电路电压特点”的特点，灯泡 L1“6V 6W”、 L2“6V 3W”开关闭合后，对于实验过程中出现的现象及分析正确的是（ ）

A . 如果灯泡 L1不亮，一定是 L1短路
B . 如果电压表示数为零，不一定是灯泡 L2开路
C . 如果灯泡 L1比 L2暗，是因为 L1的电流比 L2小
D . 如果让其中一个灯泡正常发光，电源电压为12V
3.体育中考跳绳的次数是自动记录，其简化电路如图甲所示。 R1是光敏电阻，信号处理系统记录a、b间的电压，每当绳子挡住射向 R1的红外线时， R1的阻值会变大，自动计数器会计数一次。已知电源电压为6V，a、b间电压随时间变化的图象如图乙所示，下列说法正确的是（ ）
A . 该同学匀速连续跳绳1min的跳绳次数为120次
B . 自动计数器计数时，a、b间的电压为2V
C . 有红外线照射和无红外线照射时，光敏电阻的阻值之比为1∶4

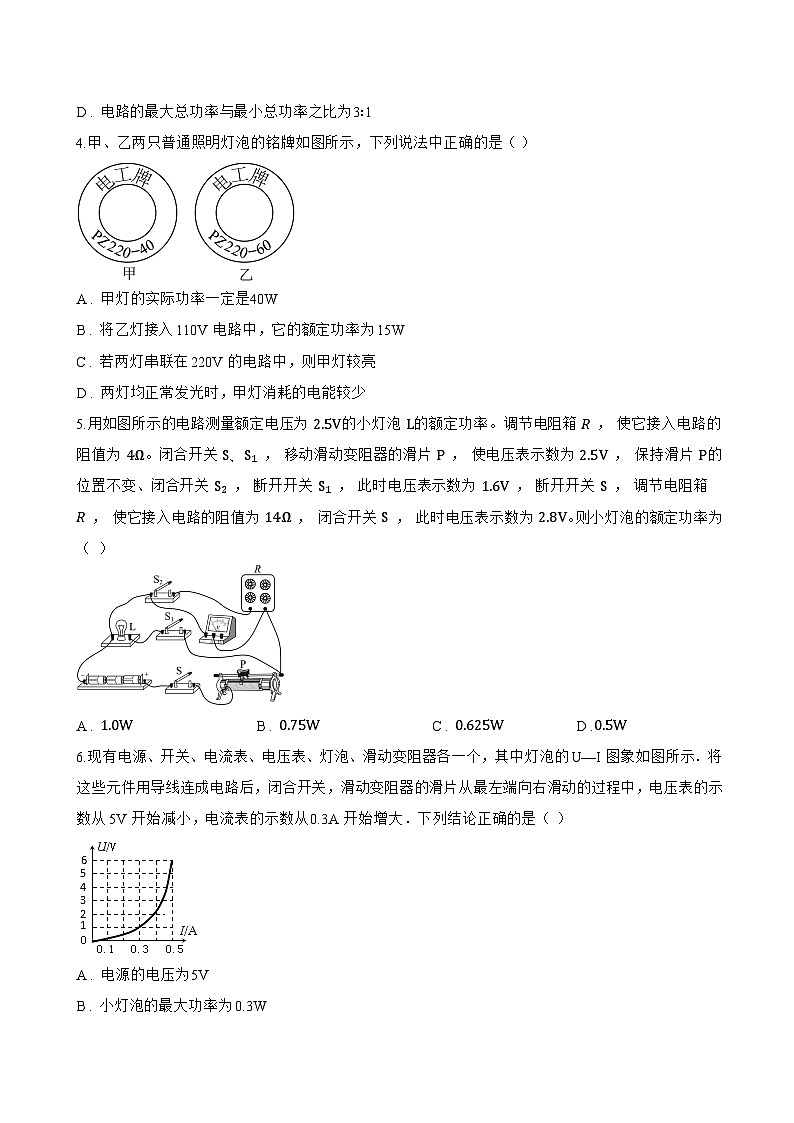

D . 电路的最大总功率与最小总功率之比为3∶1
4.甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（ ）
A . 甲灯的实际功率一定是40W
B . 将乙灯接入110V电路中，它的额定功率为15W
C . 若两灯串联在220V的电路中，则甲灯较亮
D . 两灯均正常发光时，甲灯消耗的电能较少
5.用如图所示的电路测量额定电压为 2.5V的小灯泡 L的额定功率。调节电阻箱 R ， 使它接入电路的阻值为 4Ω。闭合开关 S、S1 ， 移动滑动变阻器的滑片 P ， 使电压表示数为 2.5V ， 保持滑片 P的位置不变、闭合开关 S2 ， 断开开关 S1 ， 此时电压表示数为 1.6V ， 断开开关 S ， 调节电阻箱 R ， 使它接入电路的阻值为 14Ω ， 闭合开关 S ， 此时电压表示数为 2.8V。则小灯泡的额定功率为（ ）

A . 1.0W B . 0.75W C . 0.625W D
6.现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中灯泡的U—I图象如图所示．将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数从5V开始减小，电流表的示数从0.3A开始增大．下列结论正确的是（ ）
A . 电源的电压为5V
B . 小灯泡的最大功率为0.3W
C . 整个电路的最小功率是1.8 W
D . 滑动变阻器的最大阻值为20Ω

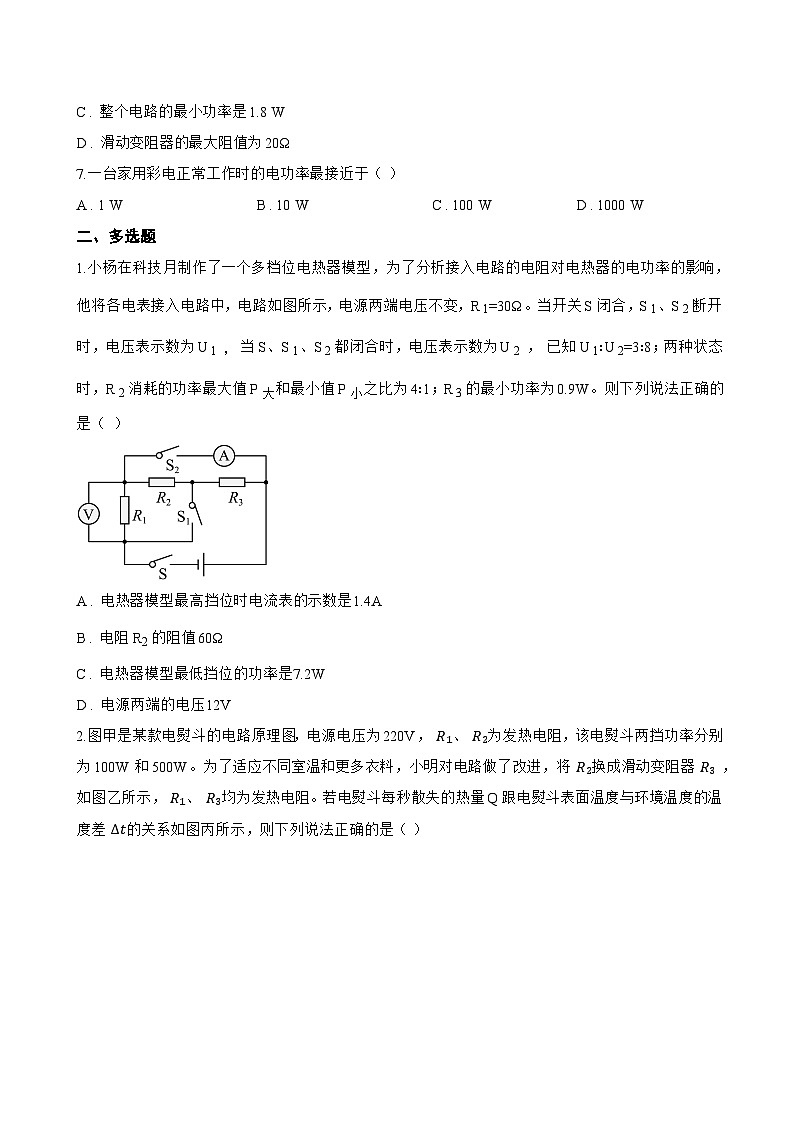

7.一台家用彩电正常工作时的电功率最接近于（ ）
A . 1 W B . 10 W C . 100 W D . 1000 W
二、多选题
1.小杨在科技月制作了一个多档位电热器模型，为了分析接入电路的电阻对电热器的电功率的影响，他将各电表接入电路中，电路如图所示，电源两端电压不变，R 1=30Ω。当开关S闭合，S 1、S 2断开时，电压表示数为U 1 ， 当S、S 1、S 2都闭合时，电压表示数为U 2 ， 已知U 1∶U 2=3∶8；两种状态时，R 2消耗的功率最大值P 大和最小值P 小之比为4∶1；R 3的最小功率为0.9W。则下列说法正确的是（ ）
A . 电热器模型最高挡位时电流表的示数是1.4A
B . 电阻R2的阻值60Ω
C . 电热器模型最低挡位的功率是7.2W
D . 电源两端的电压12V
2.图甲是某款电熨斗的电路原理图，电源电压为220V， R1、 R2为发热电阻，该电熨斗两挡功率分别为100W和500W。为了适应不同室温和更多衣料，小明对电路做了改进，将 R2换成滑动变阻器 R3 ， 如图乙所示， R1、 R3均为发热电阻。若电熨斗每秒散失的热量Q跟电熨斗表面温度与环境温度的温度差 Δt的关系如图丙所示，则下列说法正确的是（ ）
A . R1的阻值为96.8Ω
B . R2的阻值为484Ω
C . 图乙中，在一个20℃的房间里要求电熨斗表面保持220℃不变，应将 R3的阻值调为24.2Ω
D . 图甲中，若电熨斗10min消耗电能 1.32×105J ， 则这段时间内电熨斗在100W挡工作了360s
3.图甲是药液自动添加模拟装置，装有药液的容器置于压敏电阻 RF上保持水平接触挤压，已知电源电压 U=8V ， R为电阻箱，容器质量忽略不计，当导线1中的电流 I≥0.05A时，感应开关 K闭合，药液泵启动向容器中添加药液，药液添加至导线1中的电流 I≤0.04A时，感应开关 K断开，药液泵停止工作。将 S闭合，药液自动添加模拟装置开始工作。 RF阻值与所施加压力 F的关系图线如图乙所示，则下列说法正确的是（ ）
A . 若仅将桶中药液质量减少，电路消耗的总功率变小
B . 若电阻箱R调至100Ω，则药液泵工作时，桶中的药液质量最大可达5kg
C . 若要使药液泵刚启动时容器中的药液质量更大，可将电阻箱R的阻值调大
D . 若 K一直闭合，当电阻箱R的阻值为200Ω且 RF消耗的电功率最大时，桶中药液质量为15kg
4.关于电功、电能、电热和电功率，下列说法中正确的是（ ）
A . 所有用电器工作时消耗的电能与电流做功总是相等的
B . 电视机消耗电能的多少等于电视机中产生电热的多少
C . 电流产生热量相同的用电器，消耗的电能不一定相同
D . 家用电器的额定电功率越大，它消耗的电能一定越多
5.刘华将灯泡L与定值电阻R并联组成了电路如图甲所示，测得L和R的I﹣U图像如图乙所示，当开关S闭合时，灯泡L恰能正常发光。此时电路的总功率为4.8W，下面说法正确的是（ ）
A . 电源电压6V
B . 定值电阻R的阻值是20Ω
C . 小灯泡的阻值是12Ω保持不变
D . 当小灯泡正常发光时，功率为3W
6.如题图所示，甲、乙、丙为三只电表（电压表或电流表），闭合开关，标有“3V 3W”的灯泡L 1正常发光，标有“6V 3W”的灯泡L 2虽能发光但较暗，忽略灯丝电阻的变化。则下列说法正确的是（ ）
A . 电表甲为电流表，且示数为1.5A
B . 电表乙为电压表，且示数为3V
C . 电表丙为电压表，且示数为3V
D . 灯泡L2的实际功率为0.75W
7.图甲所示是小明的调光灯电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为6V，闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U关系图像如图乙所示（电阻丝AB的阻值不随温度变化），下面说法中正确的是（ ）

A . 电阻丝AB的阻值为9Ω
B . 小灯泡的最小功率为0.75W
C . 电路中的最大功率是6W
D . P从A端滑到B端的过程中，电压表示数变大
8.小军同学根据他在电学实验课上获得的实验数据，画出如图所示的图像。其中图线①表示电阻R 1 ， 图线②表示电阻R 2。根据图像信息可判断（ ）
A . 当 R1 和 R2 串联时，两个电阻的阻值不可能相等
B . 当 R1 两端电压为9V时，通过它的电流为0.9A
C . 当通过 R1 电流为0.5A时，1min内电阻 R1 产生的热量为120J
D . 当 R1 和 R2 串联， R2 的功率为0.2W时， R1 的功率为0.4W
9.在图甲的电路中，闭合开关，两个灯泡L 1、L 2都能正常发光，电流表A 2和A的指针指向如图乙，下面说法正确的是（ ）
A . 通过灯L1中的电流为0.8A
B . 通过灯L2中的电流为0.2A
C . 电流表A的示数为0.2A
D . 灯L1比灯L2更暗
三、填空题
1.一台标有“5 V 2.5 W”的带有USB接口的小电风扇，线圈电阻为1Ω，正常工作1 min，消耗的电能是 ________ J，产生的热量是 ________ J。该电风扇工作时把电能转化为机械能的效率是 ________ 。
2.小黄利用家庭电能表（如图甲所示）测某家用电器的电功率时，将该用电器接入如图乙的插线板上。关闭其它用电器后，在测量过程中，小黄发现插线板上的指示灯坏了（不亮），用电器正常工作，则该指示灯与该插线板的插孔是 ________ 联。最终小黄数出该电能表的转盘在5min内转了60转，则该用电器的电功率是 ________ W。（忽略其它次要因素）
3.李芳家的电能表上标有“600 r/（kW·h）”字样，她用这个电能表来测量电热水壶的功率：她断开了家中其它用电器，仅让电热水壶工作，3min内电能表转了30r，则电热水壶消耗的电能是 ________ J电功率是 ________ W。
4.小彩灯上标有“ 36V36W”，将它接在实际电压为 40V的电源上使用，应当 ________ 联一个阻值为 ________ Ω的电阻才能正常发光。
5.有一种电热水壶常有两个挡“烧水”和“保温”，如图是其内部简化电路图，已知R 0=55Ω，R 1=1045Ω，当S接1时，电热水壶处于 ________ （选填“烧水”和“保温”）挡，当S接2时，通电1min产生的热量是 ________ J。
四、实验探究题
1.物理兴趣小组做“探究小灯泡的电流与电压的关系”实验，电源电压为3V。
（1）他们连接的实物电路如图甲所示；
（2）闭合开关，发现灯泡不亮，电流表无示数，而电压表示数接近3V。取下灯泡，两表的示数仍然不变，出现故障的原因可能是 ________ ；
（3）故障排除后，当滑动变阻器的滑片P在如图所示的位置时，小灯泡亮度较暗，要让小灯泡亮度增大，应把滑片P向 ________ （选填“左”或“右”）适当移动；
（4）他们测出的小灯泡电流I与电压U变化的情况如上表所示，第3次实验时，电压表的示数如图乙所示，则小灯泡的电压为 ________ V；功率为 ________ W；
（5）他们根据上表数据想测出小灯泡的电阻。为了减小误差，他们把四次测量所得电阻的平均值作为小灯泡的电阻值，你认为他们的做法是 ________ （选填“正确”或“错误”）的，理由是： ________ 。
2.要测量标有“2.5V”字样的小灯泡的额定功率，现有器材：电压恒定为6V的电源，一个电压表，标有“50Ω 1A” 的滑动变阻器A和标有“ ×Ω 1A”的滑动变阻器B。实验过程如下：选用滑动变阻器A，设计电路如图甲所示，正确连接好电路，闭合开关，移动滑片，当电压表示数为2.5V时，小灯泡正常发光。
（1） 断开开关，用滑动变阻器B替换小灯泡，再闭合开关，调节滑动变阻器 ________ （选填“A”或“B”），使电压表示数为 ________ V，这时滑动变阻器B的阻值与小灯泡正常工作时的阻值相等；
（2） 保持滑动变阻器 ________ （选填“A”或“B”）的滑片位置不变，把另一只滑动变阻器的滑片移到阻值最大端，此时电压表示数如图乙所示，则小灯泡的额定功率为 ________ W。
3.为了测定额定电压为2.5V，额定功率约为lW的小灯泡的功率，现有下列器材可供选用：电源（电压恒为3V），电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、滑动变阻器、开关各一个，导线若干。
（1） 电流表量程应选 ________ A；电压表量程选 ________ V。
（2） 如果电路连接好后，经检查无误，在闭合开关前，滑动变阻器阻值应调节到 ________ 。闭合开关，调节滑动变阻器，使小灯泡两端电压刚好为 ________ V，这时小灯泡正常发光。此时电流表的示数如图所示，则小灯泡的额定电功率是 ________ W。
五、计算题
1.某校开展了安全创意设计比赛活动，物理兴趣小组利用磁性开关 S2设计了烟雾报警与自动喷淋联动模拟系统，当烟雾达到一定浓度时触发自动报警喷淋，防范火灾发生。如图所示，图甲为该模拟系统示意图， RC为控制电路中的气敏电阻，定值电阻 R0=30Ω。控制电路中的电流 I控≥0.02A时，磁性开关动触片被电磁铁吸引与触点a接触，安全指示灯L熄灭，报警喷淋系统同时正常工作；控制电路中的电流小于0.02A时，动触片被释放，与触点b接触，安全指示灯亮，报警喷淋系统停止工作。已知控制电路电源电压 U控大小可调节，电磁铁线圈电阻不计，气敏电阻 RC的阻值与烟雾浓度C的关系如图乙所示。工作电路电源电压 U=36V ， 报警电铃标有“36V 18W”字样。
（1）报警电铃响时电流表示数为2.5A，喷淋系统工作20s消耗的电能是多少？
（2）通过调节 U控大小，可改变该装置对烟雾探测的灵敏度。调节 U控 ， 当触发报警喷淋的最低烟雾浓度 C=8%时，则控制电路此时消耗的电功率是多少？
2.电车将是未来交通工具发展的主流．下表是一位同学收集的电车的相关信息：
（1）1kW•h电能使电车连续行驶多长时间？行驶时电车消耗的电功率是多少？
（2）电车行驶时产生的牵引力是多少？
（3）请就提供的信息和你所了解的信息．写出电车相对燃油汽车的优势．（写出两点）
3.小明家电热淋浴器的额定功率为2000W，水箱最多可容纳50kg水。注满水的淋浴器连续正常加热40min，淋浴器上温度计示数由22℃上升到42℃。[4.2×10 3J/(kg•℃)]
求：（1）此过程水箱中水吸收的热量；
（2）该电热淋浴器加热时消耗的电能；
（3）该电热淋浴器的热效率。
4.一款高、中、低三个档位的多功能电锅，其部分设计参数如甲表所示，简化电路如图乙所示， R0、 R1、 R2为电热丝，其中 R1=15Ω。电锅在高温挡、中温挡工作时，开关 S2均处于闭合状态；在低温挡工作时，开关 S1、 S2均处于断开状态，闭合开关S，移动滑片，可调节低温档的功率。
（1）求电锅在高温档正常工作时的电流；
（2）求电锅中温档功率；
（3） R0现有“ 30Ω 3A”、“ 40Ω 2A”、“ 50Ω 1.5A”三种规格，为了达到设计的低温档功率范围，请通过计算说明他选择的哪一种。
5.在老师讲解完动态电路的分析方法后，学习小组的小陈同学还是感觉自己没有掌握好，于是，小彬同学设计了下面这道题：如图，电源电压恒为4.5V，灯泡L上标有“3V 1.5W”字样，滑动变阻器R 2上标有“15Ω 1A”字样。定值电阻R 1阻值为10Ω，电流表量程为0~3A，电压表量程为0~3V，不计温度对灯丝电阻的影响。你作为小老师应当怎样帮小陈同分析以下问题：
（1）灯泡电阻为多大；（哪些已知信息对灯泡电阻的分析有用，选择什么公式计算？）
（2）当开关S、S1、S2闭合，S3断开时，电路最小总功率为多大。（提示小陈要简化电路连接，分析已知，选对对象，找对公式）
（3）当开关S、S3闭合，S1、S2断开时，在确保电路元件安全的情况下，求滑动变阻器R2的取值范围。（提示小陈依旧要简化电路连接，分析两种临界条件的已知信息）
六、综合题
1.甲、乙两地相距30km，在甲、乙两地之间沿直线架设两条输电线，已知输电线每千米的电阻为0.4Ω。现输电线在某处发生了短路。
（1）为确定短路位置，检修员在甲地利用电压表、电流表和电源接成如图①所示的电路进行测量。当电压表的示数为3.0V时，电流表的示数为0.5A，则短路位置离甲地的距离为多少 ________ ？
（2）在甲地利用电源（电压恒为6V）、标有“8V，4W”的灯泡L、电压表（量程为0~3V）以及开关等与输电线组成了一个检测电路如图②所示（电压表未画出）；闭合开关后，电压表示数为2V（不计温度对灯泡电阻的影响）。则电压表应接在 ________ （选填“AC”“AB”“BD”或“CD”）间（通过计算说明理由）；短路位置离甲地的距离为多少 ________ ？

2.某型号的茶吧机具有自动取水和加热、保温的功能.取水时采用的电泵，工作原理如图甲所示，通电后电动机带动传动杆快速向下压缩弹性隔膜，进水管口处的单向球阀关闭，出水管口处的单向球阀打开，泵腔内大部分空气被排出；接着，传动杆快速向上拉动弹性隔膜，泵腔体积迅速增大，出水管口处单向球阀关闭，水从进水管口冲开单向球阀，进入泵腔。水桶内水面上方与外界大气相通。图乙是其加热、保温电路原理图，FU为热熔断器，RCR 2为加热电阻， R1=242Ω.开关S 1闭合后，当水温升高到 100∘C会自动断开，断开后若无外力不会自动闭合.开关S 1由电磁继电器控制，开始时处于闭合状态，水温升高至89℃时自动断开，温度下降至84℃自动闭合. U=9V，R 2是定值电阻.. Rτ是热敏电阻，阻值随温度升高而减小，其温度与水温相同，当温度为84℃时，阻值为300Ω；当温度为89℃时，阻值为：240Ω.电磁铁线圈电阻忽略不计，当线圈中的电流达到0.03A.时，衔铁被吸下，触点D、E断开；当线圈中的电流减小到一定值时，衔铁被释放，触点 D、E重新接触.
现将插头插入220V的插座中，向茶吧机的水壶内注入1层g的水，水温为24℃，闭合开关SSS、SLS1 ， R1、R2正常工作，茶吧机开始加热、155s后水温到达100℃，一段时间后进入保温工作状态。c浓=4.2×103/kg⋅∘C]
（1） 自动取水时，水能够进入泵腔的原因是 ________ .
（2） 刚开始加热时，通过热熔断器的电流为10A，水温从24℃加热至100℃的过程中，若该茶吧机的加热效率为95%.则：
①R1的额定功率是多少?
②R2消耗的电能为多少?
（3） 在保温时，线圈中的电流为 ________ A时衔铁被释放；若温度达到10℃时，R 2在工作，经检查线圈中仍有电流，且电磁继电器、RT均无故障、请写出一种可能的故障：
3.某兴趣小组模拟冬季温房自动化加热和保温的电路，如图所示．光控开关 S因光照改变会自动通断，该电路具有白天保温、晚上加热的特点． R 1、 R 2为电热丝， a、b间电压 U = 24V， R 1 = 72Ω，晚上电路的发热功率为12W．
（1） 保温时 S应处于 ________ （选填“闭合”或“断开”）状态；
（2） 求 R 2的阻值；
（3） 求该电路白天工作5min所产生的热量．
4.小雷想知道小灯的亮暗程度与什么因素有关．于是找来额定电流小于0.6A，额定电压是2.5V的灯L1 ， 接在电源电压恒为6V的电路中，按照如图甲所示的电路开始探究．
（1） 请你用笔画线代替导线，根据图甲所示的电路图，将图乙所示实物图连接完整．
（2） 若小雷连接电路后闭合开关，灯L 1几乎不发光，移动滑片P也不能改变灯的亮度．原因是他把滑动变阻器的 ________ ．（选填“A、B”或“C、D”）接线柱接入了电路．
（3） 小雷排除故障后，按图乙所示的电路继续进行实验：
①闭合开关，移动滑片P，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如下表：
②请将记录数据时遗漏的物理量和单位填入表格的空格处．
（4） 小雷注意到灯L 1的亮度变化是：第二次比第一次亮，第三次比第二次更亮．结合表中数 据得出的结论是小灯泡越亮，它的实际功率越 ________
（5） 小雷在实验结束后与同学们讨论：
①有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确”．这种说法错误的原因是小雷忽略了 ________ 对小灯电阻的影响．
②有同学认为“把灯L1换成定值电阻，该实验可以用来研究导体中的电流与电压的关系”．你认为这种说法 ________ （选填“正确”或“错误”）．
序号
电压/V
电流/A
1
1.00
0.17
2
2.00
0.25
3
0.28
4
3.00
0.30
耗电/kW．h
1
平均速度（km/h）
36
行驶里程/km
0.8
电能转化为机械能的能量损失不计
额定电压
高温挡功率
中温挡功率
低温挡功率范围
30V
150W
？W
20W-50W
次数
电压/V
实际功率
电阻Ω
1
1.6
0.20
0.32
8.00
2
2.5
0.24
0.60
10.42
3
2.8
0.26
0.73
10.77
