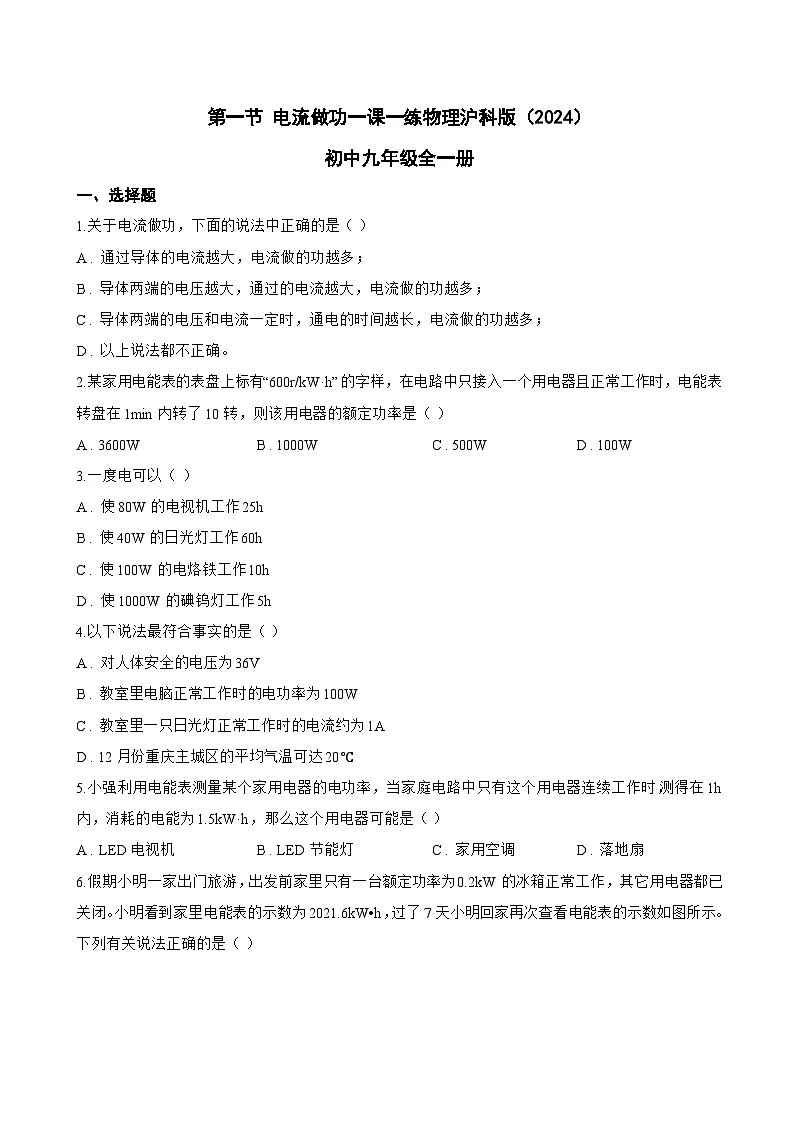

沪科版（2024）九年级全册（2024）第一节 电流做功精练

这是一份沪科版（2024）九年级全册（2024）第一节 电流做功精练，共14页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.关于电流做功，下面的说法中正确的是（ ）
A . 通过导体的电流越大，电流做的功越多；
B . 导体两端的电压越大，通过的电流越大，电流做的功越多；
C . 导体两端的电压和电流一定时，通电的时间越长，电流做的功越多；
D . 以上说法都不正确。
2.某家用电能表的表盘上标有“600r/kW·h”的字样，在电路中只接入一个用电器且正常工作时，电能表转盘在1min内转了10转，则该用电器的额定功率是（ ）
A . 3600W B . 1000W C . 500W D . 100W
3.一度电可以（ ）
A . 使80W的电视机工作25h
B . 使40W的日光灯工作60h
C . 使100W的电烙铁工作10h
D . 使1000W的碘钨灯工作5h
4.以下说法最符合事实的是（ ）
A . 对人体安全的电压为36V
B . 教室里电脑正常工作时的电功率为100W
C . 教室里一只日光灯正常工作时的电流约为1A
D . 12月份重庆主城区的平均气温可达20℃
5.小强利用电能表测量某个家用电器的电功率，当家庭电路中只有这个用电器连续工作时，测得在1h内，消耗的电能为1.5kW·h，那么这个用电器可能是（ ）
A . LED电视机 B . LED节能灯 C . 家用空调 D . 落地扇

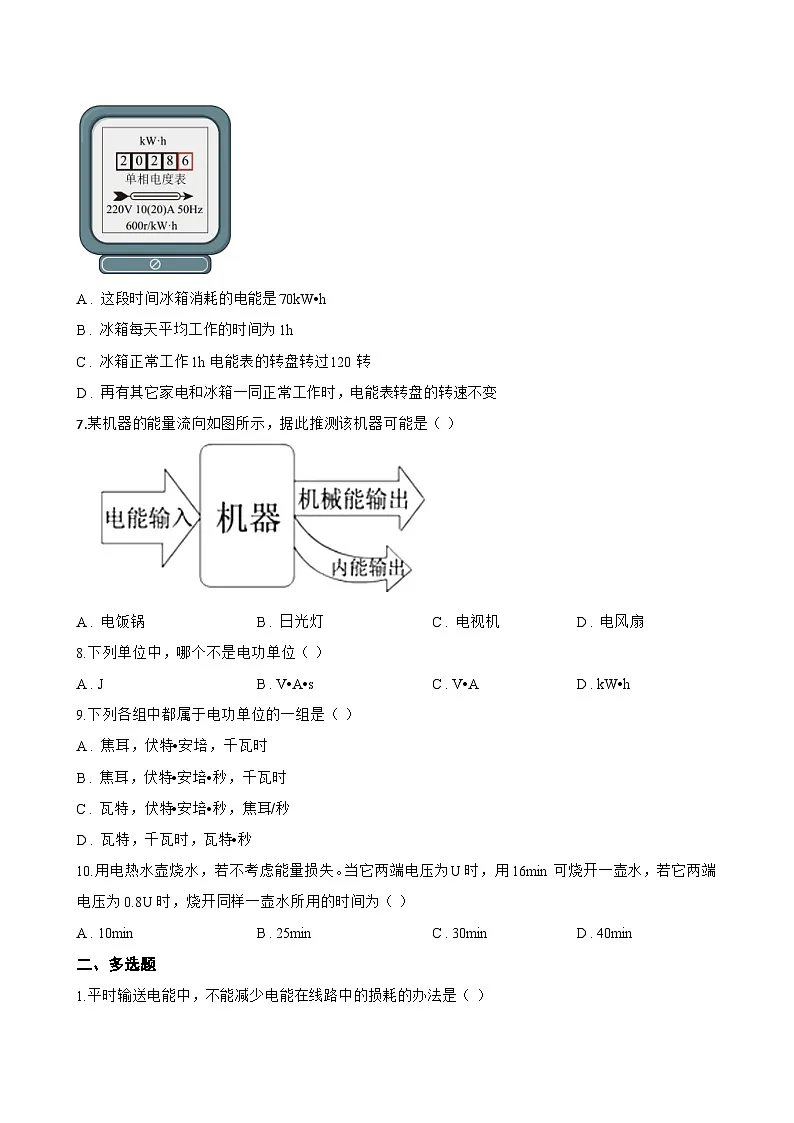

6.假期小明一家出门旅游，出发前家里只有一台额定功率为0.2kW的冰箱正常工作，其它用电器都已关闭。小明看到家里电能表的示数为2021.6kW•h，过了7天小明回家再次查看电能表的示数如图所示。下列有关说法正确的是（ ）
A . 这段时间冰箱消耗的电能是70kW•h
B . 冰箱每天平均工作的时间为1h
C . 冰箱正常工作1h电能表的转盘转过120转
D . 再有其它家电和冰箱一同正常工作时，电能表转盘的转速不变
7.某机器的能量流向如图所示，据此推测该机器可能是（ ）
A . 电饭锅 B . 日光灯 C . 电视机 D . 电风扇
8.下列单位中，哪个不是电功单位（ ）
A . J B . V•A•s C . V•A D . kW•h
9.下列各组中都属于电功单位的一组是（ ）
A . 焦耳，伏特•安培，千瓦时
B . 焦耳，伏特•安培•秒，千瓦时
C . 瓦特，伏特•安培•秒，焦耳/秒
D . 瓦特，千瓦时，瓦特•秒
10.用电热水壶烧水，若不考虑能量损失。当它两端电压为U时，用16min可烧开一壶水，若它两端电压为0.8U时，烧开同样一壶水所用的时间为（ ）
A . 10min B . 25min C . 30min D . 40min
二、多选题

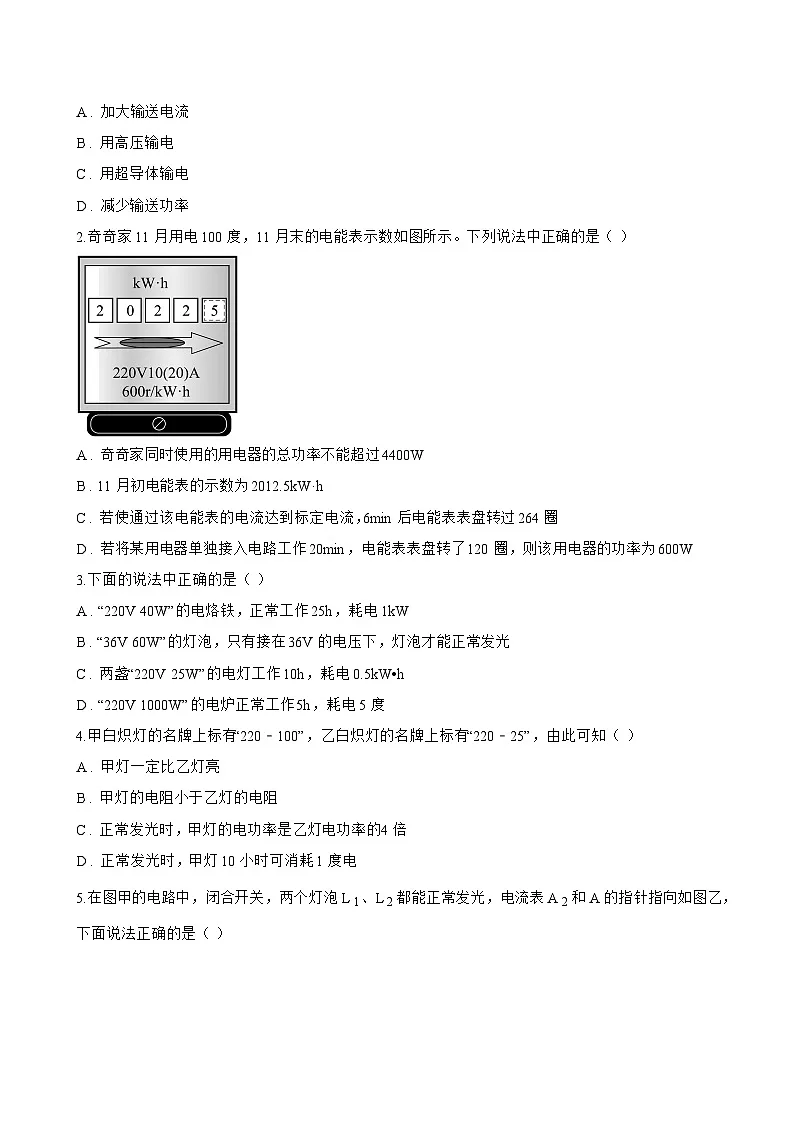

1.平时输送电能中，不能减少电能在线路中的损耗的办法是（ ）
A . 加大输送电流
B . 用高压输电
C . 用超导体输电
D . 减少输送功率
2.奇奇家11月用电100度，11月末的电能表示数如图所示。下列说法中正确的是（ ）
A . 奇奇家同时使用的用电器的总功率不能超过4400W
B . 11月初电能表的示数为2012.5kW·h
C . 若使通过该电能表的电流达到标定电流，6min后电能表表盘转过264圈
D . 若将某用电器单独接入电路工作20min，电能表表盘转了120圈，则该用电器的功率为600W
3.下面的说法中正确的是（ ）
A . “220V 40W”的电烙铁，正常工作25h，耗电1kW
B . “36V 60W”的灯泡，只有接在36V的电压下，灯泡才能正常发光
C . 两盏“220V 25W”的电灯工作10h，耗电0.5kW•h
D . “220V 1000W”的电炉正常工作5h，耗电5度
4.甲白炽灯的名牌上标有“220﹣100”，乙白炽灯的名牌上标有“220﹣25”，由此可知（ ）
A . 甲灯一定比乙灯亮
B . 甲灯的电阻小于乙灯的电阻
C . 正常发光时，甲灯的电功率是乙灯电功率的4倍
D . 正常发光时，甲灯10小时可消耗1度电
5.在图甲的电路中，闭合开关，两个灯泡L 1、L 2都能正常发光，电流表A 2和A的指针指向如图乙，下面说法正确的是（ ）
A . 通过灯L1中的电流为0.8A
B . 通过灯L2中的电流为0.2A
C . 电流表A的示数为0.2A
D . 灯L1比灯L2更暗
6.小军同学根据他在电学实验课上获得的实验数据，画出如图所示的图像。其中图线①表示电阻R 1 ， 图线②表示电阻R 2。根据图像信息可判断（ ）
A . 当 R1 和 R2 串联时，两个电阻的阻值不可能相等
B . 当 R1 两端电压为9V时，通过它的电流为0.9A
C . 当通过 R1 电流为0.5A时，1min内电阻 R1 产生的热量为120J
D . 当 R1 和 R2 串联， R2 的功率为0.2W时， R1 的功率为0.4W
7.图甲所示是小明的调光灯电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为6V，闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U关系图像如图乙所示（电阻丝AB的阻值不随温度变化），下面说法中正确的是（ ）

A . 电阻丝AB的阻值为9Ω
B . 小灯泡的最小功率为0.75W
C . 电路中的最大功率是6W
D . P从A端滑到B端的过程中，电压表示数变大
三、填空题
1.手机的电池铭牌上××mAh看不清了，但发现了4.0Wh字样．此电池在充满电时贮存的电能为 ________ J．电极处略有凹陷，可以在一定程度上防止与硬币、钥匙等金属物体接触引起 ________ 从而损坏电池．
2.当天空中空气的湿度很大、两块云之间的电压很高时，原先不导电的空气就会变成导体，强大的电流可以在瞬间通过天空，形成闪电。某次闪电的放电电流约为 1×104A ， 电压约 1.8×108V ， 放电时间约0.01s，则这次闪电释放的电能约 ________ J，这些电能可供1000W的电水壶连续工作 ________ h。
3.一台线圈电阻为0.5 Ω电动机，接在12V的电源上时，通过电动机线圈的电流为0.6A，那么该电动机此时电能转化成的机械能的效率为 ________ 。
4.小明家5月初电能表的示数如图甲所示，5月底，表盘示数如图乙所示，由图可知他家5月份消耗的电能为 ________ kW⋅h；小明将某家用电器单独接在该电能表上正常工作6min，电能表指示灯闪烁了320次，该家用电器的额定功率是 ________ W。

5.小刚学完电学知识后，想利用电能表测量家中电热水壶工作时的实际功率。他仔细观察了家中的电能表，其表盘参数如图所示，则小刚家用电器同时使用的最大功率为 ________ W；他关闭家中其他用电器，只让电水壶烧水，发现电水壶工作2min，电能表转盘转过24转，则该电水壶的实际功率为 ________ W。
6.小华家买了一个家用电吹风，其简化电路如图所示，主要参数：额定电压220V、热风额定功率1000W、冷风额定功率120W。当开关旋转至 ________ （选填“AB”、“BC”或“CD”）时，电吹风吹热风，此时正常工作10s电热丝产生的热量是 ________ J。

四、实验探究题
1.小丽在“探究并联电路中电流规律”的实验中，设计的电路如图所示，电路正确后她把电流表分别接入到电路中的a、b、c处，测出a、b、c处的电流数据记录如表。
（1） 根据电路图连接电路时，开关应该 ________ ；
（2） 在进行实验时，灯泡L 1突然熄灭，L 2仍发光，则电路故障可能是 ________ ；
（3） 小张根据如表实验数据断定“并联电路中各支路的电流一定相等”，这一结论是错误的，造成这一现象的原因是两个小灯泡的规格是 ________ （选填“相同”或“不同”）；
（4） 第1次实验发现，灯泡L 1比L 2亮，则灯泡L 1的电阻 ________ 灯泡L 2的电阻；若两灯泡灯丝长度相同， ________ 的灯丝更细。
（5） 小明用三个电流表和两个小灯泡做实验，检验并联电路干路电流是否等于各支路电流之和，其连接的电路如图所示这个电路中有一根导线接错了，请把接错的那一根导线找出来，打上“×”，再画线
2.小侨同学在“探究小灯泡亮度与实际功率关系”的实验中，找来了电压为6V的电源，额定电压为2.5V的小灯泡（电阻约10Ω），电流表、电压表各一只，滑动变阻器一个，开关一个，导线若干，组装电路。
（1）如图甲所示，检查时发现有一条导线连接错误，请在错误的导线上画“×”，并只移动一条导线，用笔画线代替导线将电路图连接正确。 ________
（2）小侨同学共进行了4次测量，并将相关数据记录在表格中，当电压表示数为1.5V时，电流表示数如图乙所示，请根据电流表示数把表格补充完整。
（3）小侨同学根据实验目的分析实验数据及现象，可以得出结论：小灯泡的亮度随着实际功率的增大而变 ________ （选填“亮”或“暗”）；小侨 ________ （选填“能”或“不能”）将小灯泡的电阻求平均值。
（4）完成上述实验后，小侨同学又设计了一种测量额定功率的方案，如图丙所示，R0是阻值已知的定值电阻。请完成下列操作：
①连接好电路，闭合开关S，将开关S1拨到触点 ________ （选填“A”或者“B”），移动滑片，使电压表的示数为小灯泡的额定电压U1；
②保持滑片的位置不动，再将开关S1拨到另一触点，读出电压表的示数U2；
③用U1、U2、R0表示小灯泡的额定功率，则表达式P= ________ 。
3.为了测额定电压为2.5V小灯泡的额定功率，采用如图所示电路，请回答下列问题：
（1） 闭合开关前，滑动变阻器的滑片P应置于 ________ （选填“左“或“右“）端．
（2） 实验中使用的电流表有0～0.6A和0～3A两个量程，若小灯泡的额定功率估计为2W左右，连接电流表时应选 ________ 量程．
（3） 实验时，如发现电压表示数是2.1V，则就把滑片P向 ________ 端移动．
（4） 计算灯泡额定功率的公式 ________
五、计算题
1.图甲是某品牌的电热水壶，其工作电路简图如图乙所示，开关S可以控制其加热、保温和停止三个状态，其铭牌如图丙所示。在该电热水壶正常工作的情况下，将一壶25℃的水在1标准大气压下加热到沸腾[假设电热丝产生的热量全部被水吸收，R 1 ， R 2的阻值不随温度变化，c 水=4.2×10 3J/（kg•℃），1L=10 -3m 3]
求：
（1） 水吸收的热量；
（2） R1、 R2的阻值；
（3） 实际加热这壶水到沸腾用时 10.5min ， 求实际电压。
2.冬天来临，越来越多的电脑爱好者开始使用电热桌垫。它的电路原理图如图乙所示，电源电压恒为24V，发热部分由R 1和R 2组成，R 1的阻值为48Ω。通过调温开关控制不同电功率，已知电热桌垫处于低温挡时功率为9.6W，不考虑温度对电阻的影响，求：
（1） 当电热桌垫处于低温挡时通过R 2的电流是多少？
（2） 若改变调温开关，使电热桌垫处于高温挡，在1分钟内产生的热量是多少焦？
（3） 小林研究发现电热桌垫的原理电路图还可改为如图丙所示，若电路元件及电源电压不变，使用图丙电路，当电热桌垫处于高温挡时的电功率是多少？
3.小明妈妈买了一款电加热煮茶壶，小明从说明书中得知了下表中的信息，其工作的简化电路图如图所示，通过开关S 1、S 2、S 3的通断来实现高、中、低三个挡位的调节，S 1、S 2不会同时闭合。加热电阻R 1和R 2的阻值不随温度变化。求：
（1）当电茶壶在额定电压下处于中温挡时，电路中的实际电流是多少？
（2）加热电阻R1的电阻是多少？
（3）若该电茶壶的加热效率为 23（茶水吸收的热量跟电茶壶消耗的电能的比值叫做加热效率），在用电高峰期使用高温挡，将550g的茶水从19℃加热到100℃需2.5min，则电茶壶工作的实际电压值。[茶水的比热容c茶水=4.0×103J/（kg•℃）]
4.下表为一台电烤箱的铭牌，其内部简化电路如图所示，R 1和R 2均为电热丝．求：
（1）电烤箱在高温挡正常工作10min所消耗的电能；
（2）电路中R1的阻值；
（3）电烤箱在低温挡正常工作时，电路中的电流和R2的功率．
5.学校科技活动周，老师给同学们展示一个如图甲所示的“黑盒子”，绝缘外壳上有A、B、C三个接线柱。盒内电路由两个定值电阻 Ra和 Rb连接而成。小海同学想要用如图乙所示的电路探究黑盒子的相关物理量。已知电源电压 U恒为 3.6V ， 定值电阻 R0=3Ω ， R1是滑动变阻器。小海进行了如下的操作：
(1)把BC两个接线柱接到MN之间，闭合开关S，将 R1的滑片移至最左端时，电压表示数为 1.8V ， 电流表示数为 0.6A ， 则 Ra为多少 Ω？
(2)把AC两个接线柱接到MN之间，闭合开关S，小海发现将 R1的滑片从某位置移至最左端或最右端时，电压表的示数均变化了 0.45V ， 电路的总功率均变化了 0.18W。则 Rb为多少 Ω？
(3)将AB两个接线柱接到MN之间，闭合开关S，移动 R1的滑片，黑盒子的电功率会随之变化，求此过程中 Rb最小电功率为多少 W？
六、综合题
1.电子式电能表已开始走进千家万户，图所示为某电子式电能表的表盘（局部）．
（1） 使用该电能表的电路最多可让 ________ 只“PZ220﹣100”的灯泡同时正常发光
（2） 表盘上“3200imp/kW•h”是电子式电能表的一个重要参数，其数值表示用电1kW•h表盘上耗电指示灯闪烁的次数．若某用电器单独接在该电能表上，用电器正常工作5min，指示灯闪烁了160次，则5min内该用电器消耗的电能为 ________ kW•h，该用电器的额定功率是 ________ W．
2.如图是远距离输电示意图，请你说明图中设备AB的名称并简要说明它们各自的作用．
（1） 设备A是 ________ ，作用是 ________
（2） 设备B是 ________ ，作用是 ________
3.2023年的冬天，石室天府中学开展了主题为《鸡宝宝的“电妈妈”》物理跨学科实践活动，同学们在老师的指导下利用所学电学知识进行孵化箱的设计、制作和试验，并且一起见证了鸡宝宝“小四”和“小天”的诞生！
（1） 同学们首先对鸡蛋孵化的条件进行了调研，提炼了一些影响鸡蛋孵化的因素，你认为这些因素中不必考虑的是__________。
A . 保证鸡蛋的孵化环境干净卫生
B . 保证孵化箱内能正常通风透气
C . 保证孵化箱内的空气湿度适宜
D . 保证孵化箱发热电路电流恒定
（2） 对调研结果讨论后同学们确定了关于孵化箱设计的第一个问题，即要保持箱中温度始终在35~40.5℃之间，实现“恒温”。这里“恒温”的含义是当箱中温度达到所需温度后，发热电阻通电产生的热量 ________ 孵化箱散失的热量。
（3） 为了选择一个阻值合适的发热电阻，小楷同学将容积为 0.04m3的孵化箱中的空气加热到40℃后撤去加热源，发现箱内的空气降温5℃用时6.45s，发热电路电压取200V，查阅资料可知 c空气=1.0×103J/kg⋅℃ ， ρ空气=1.29kg/m3 ， 请你计算所需要的发热电阻的阻值大约为 ________ Ω。
（4） 为了能够更加自动化的控制孵化箱内的加热电路，小楷同学所在的小组设计了甲、乙两个恒温孵化箱控制电路，如下图所示，其中 R1为热敏电阻， R2为加热电阻，虚线框表示孵化箱，并对方案进行了简单说明。
甲方案：当孵化箱内的温度低于40℃时，发热电阻 R2在单位时间内产生的热量增加；当温度高于40℃时，发热电阻 R2在单位时间内产生的热量减少。
乙方案：当孵化箱内的温度低于40℃时，衔铁被弹簧拉到上端，加热电阻 R2通电；当温度高于40℃时，衔铁被吸下，加热电阻 R2断电。
随后老师提供了一个热敏电阻，其阻值大小随温度变化规律如图丙所示，如果使用这个热敏电阻实现“控温”，应该选取哪个方案进行试验呢？请你帮小楷选择可行方案，并说明理由 ________ 。
4.物理学科实践小组对如图甲所示的传统管线饮水机进行研究，发现它通过把水仓内的水加热到设定温度来供人饮用。如图乙是饮水机工作原理图，其中S是自动温控开关，当水的温度低于设定的最低温度值时，通过温控开关控制饮水机处于加热状态；当水的温度达到设定的最高温度值时，通过温控开关控制饮水机处于保温状态，如此反复。R 1是定值电阻，R 2是阻值不变的电热丝。该饮水机的部分参数如下表所示。
（1）同学们研究饮水机使用说明书和工作原理后，有以下认识，其中不合理的是： ________ ；
A.安装传统管线饮水机，应距墙一定的距离，有利于通风散热
B.尽管饮水机功率不太大且外壳由塑料制成，也需使用三孔插座供电
C.“使用时插头要充分插入插座”，若插头外露可能会导致触电事故
D.水仓水温达到95℃，开关S接到触点1，灯L2亮，饮水机开始保温
（2）同学们发现当饮水机水仓内水温度低于85℃时，饮水机就重新加热，循环往复将水仓内水温控制在85~95℃之间。同学们测得水从85℃上升到95℃所需的加热时间为3min，咨询到电费单价为0.5元/kW•h，则单独计算反复加热烧开水仓内的水100次所花的电费为元。如果水仓里没有水了，就会有干烧损坏部件的危险。为了避免此危险的发生，请你从安全用电的角度给出一个合理的建议： ________ ；
（3）为了比较“切断电源8小时后一次加热至95℃”和“8小时内保温状态下反复加热”两种情况下消耗的电能，在没有电能表的情况下，除提供的上述信息外还需测量水从室温上升到95℃所需的加热时间和 ________ 。
实验次数
a点/A
b点/A
c点/A
1
0.22
022
0.44
2
0.24
0.24.
0.48
3
0.28
0.28
0.56
实验序号
电压U/V
电流I/A
电阻R/Ω
电功率P/W
灯泡的亮度
1
0.5
0.16
3.1
0.08
不亮
2
1.5
________
6.25
________
较暗
3
2.5
0.28
8.9
0.70
正常
4
3.0
0.30
10.0
0.90
很亮
产品名称：电水壶
产品型号：DH-200G5 额定容量：2L
额定电压： 220V 加热功率：1210W
额定频率： 50Hz 保温功率：100W
额定电压
220V
高温功率
中温功率
440W
低温功率
352W
××牌电烤箱
额定电压
220V
额定功率
高温档
1100W
低温档
440W
额定电压
220V
加热功率
550W
保温功率
50w
热水出水温度
85~95℃
