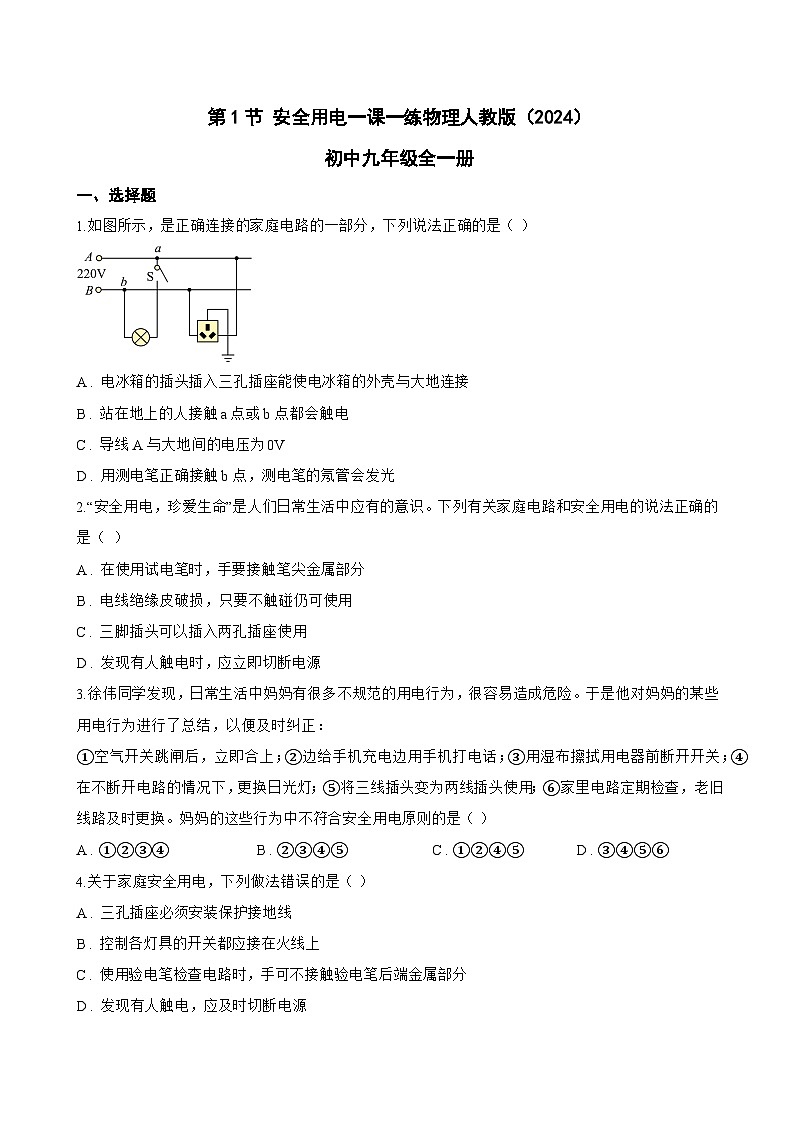

人教版（2024）九年级全册（2024）第1节 安全用电当堂检测题

这是一份人教版（2024）九年级全册（2024）第1节 安全用电当堂检测题，共9页。试卷主要包含了选择题，多选题，填空题，综合题等内容，欢迎下载使用。
1.如图所示，是正确连接的家庭电路的一部分，下列说法正确的是（ ）
A . 电冰箱的插头插入三孔插座能使电冰箱的外壳与大地连接
B . 站在地上的人接触a点或b点都会触电
C . 导线A与大地间的电压为0V
D . 用测电笔正确接触b点，测电笔的氖管会发光
2.“安全用电，珍爱生命”是人们日常生活中应有的意识。下列有关家庭电路和安全用电的说法正确的是（ ）
A . 在使用试电笔时，手要接触笔尖金属部分
B . 电线绝缘皮破损，只要不触碰仍可使用
C . 三脚插头可以插入两孔插座使用
D . 发现有人触电时，应立即切断电源
3.徐伟同学发现，日常生活中妈妈有很多不规范的用电行为，很容易造成危险。于是他对妈妈的某些用电行为进行了总结，以便及时纠正：
①空气开关跳闸后，立即合上；②边给手机充电边用手机打电话；③用湿布擦拭用电器前断开开关；④在不断开电路的情况下，更换日光灯；⑤将三线插头变为两线插头使用；⑥家里电路定期检查，老旧线路及时更换。妈妈的这些行为中不符合安全用电原则的是（ ）
A . ①②③④ B . ②③④⑤ C . ①②④⑤ D . ③④⑤⑥
4.关于家庭安全用电，下列做法错误的是（ ）
A . 三孔插座必须安装保护接地线
B . 控制各灯具的开关都应接在火线上
C . 使用验电笔检查电路时，手可不接触验电笔后端金属部分
D . 发现有人触电，应及时切断电源
5.下列做法中容易发生危险的是（ ）
A . 不靠近高压带电体
B . 雷雨天在大树下避雨
C . 把电热水器的金属外壳接地
D . 发现有人触电时先切断电源
二、多选题
1.用电安全是天大的事，在随州曾发生过这样一幕惨剧，在某农户的鱼塘上空有高压线通过，一位钓鱼者抬杆取鱼时，钓鱼竿触及电线，钓鱼者当场被电死，下列说法正确的是（ ）
A . 小鸟只能落在零线上，落在火线上同样会被电死
B . 钓鱼竿接触到了火线
C . 此高压线是裸导线，（导线外没有绝缘皮）
D . 钓鱼竿导电了
2.如图所示为某家庭卫生间电路电灯和电热器都在正常工作。在三孔插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光，发现有一根熔丝熔断了，下列分析合理的是（ ）
A . 若将灯泡改接到零线的熔丝的位置，小灯泡能正常发光
B . 断开S1、S2 ， 再用测电笔检测三孔插座的左右两孔，氖管都发光
C . 只断开S1 ， 再用测电笔检测开关S1的两个接线柱，氖管都发光
D . 若再取用一个相同的灯泡接到零线的熔丝的位置，开关 S2断开后，两灯泡均不能正常发光
3.关于家庭电路及安全用电，下列说法中正确的是（ ）
A . 电对人体造成的伤害程度与通过人体电流的大小及持续时间有关
B . 试电笔通常也用来检查电气设备的外壳是否带电
C . 只有当人体接触带电体时，才可能发生触电事故
D . 当电路中电流过大时，漏电保护器会自动切断电路，俗称跳闸

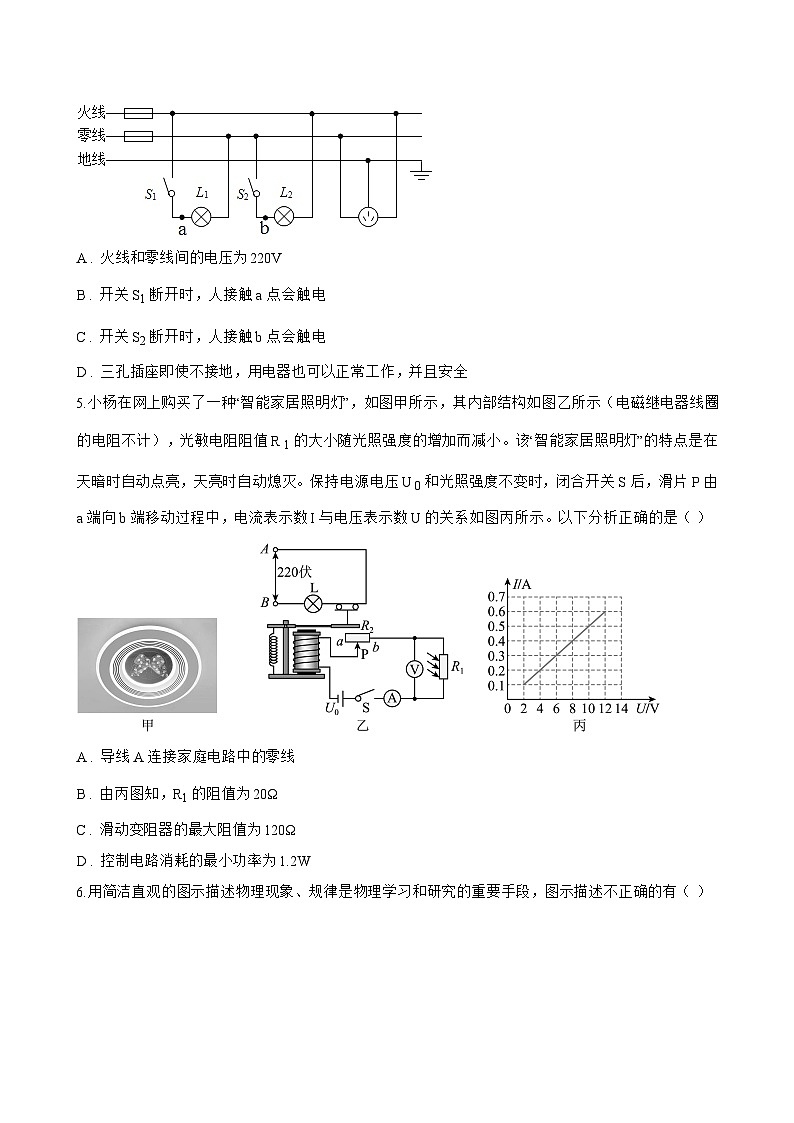

4.如图，是某人连接的家庭电路，各元件及线路完好，下列说法不正确的是（ ）
​
A . 火线和零线间的电压为220V
B . 开关S1断开时，人接触a点会触电
C . 开关S2断开时，人接触b点会触电
D . 三孔插座即使不接地，用电器也可以正常工作，并且安全
5.小杨在网上购买了一种“智能家居照明灯”，如图甲所示，其内部结构如图乙所示（电磁继电器线圈的电阻不计），光敏电阻阻值R 1的大小随光照强度的增加而减小。该“智能家居照明灯”的特点是在天暗时自动点亮，天亮时自动熄灭。保持电源电压U 0和光照强度不变时，闭合开关S后，滑片P由a端向b端移动过程中，电流表示数I与电压表示数U的关系如图丙所示。以下分析正确的是（ ）
A . 导线A连接家庭电路中的零线
B . 由丙图知，R1的阻值为20Ω
C . 滑动变阻器的最大阻值为120Ω
D . 控制电路消耗的最小功率为1.2W
6.用简洁直观的图示描述物理现象、规律是物理学习和研究的重要手段，图示描述不正确的有（ ）
A . 图甲是电动机的原理图
B . 图乙装置闭合开关将滑片从右端移到中点时，弹簧长度变长
C . 图丙符合安全用电要求的家用电路图
D . 若空气开关“跳闸”，不可能是电路中发生了图丁的触电事故
三、填空题
1.检修家庭电路时需使用试电笔识别零线和火线，甲、乙两图中试电笔的使用方法正确的是 ________ （选填“甲”或“乙”）图。 ________ （选填“能”或“不能”）用金属丝代替试电笔中的高值电阻。
2.教室内日光灯正常工作时的电压为 ________ V；研究表明，人体安全电压 ________ V．
3.检查照明电路故障时常先断开所有开关，然后在断开的熔丝两端并联一个普通的白炽灯，如图所示．检查时，先闭合总开关S，然后 ________ （填“逐个”或“同时”）闭合各用电器的开关，根据校验灯的发光情况判断电路的故障．如闭合开关S、S1 ， 此时校验灯L与灯泡L1 ________ （填“串联”或“并联”）的，若校验灯正常发光，说明被检查的电路 ________ （填“正常”、“断路”或“短路”）
4.人触电都是因为直接或间接的与 ________ 线接触，人体的安全电压不超过 ________ V．
5.在安装家庭电路时，如果不小心使白炽灯灯座的两根电线相接触，闭合开关后保险丝将会 ________ ；当发现家用电器或电线失火时，必须先 ________ 电源，然后再救火．
6.今天我们生活越来越离不开电，用电安全也引起我们高度重视，上图中四种情况人相对安全的是 ________ （请同学们千万不要尝试做该实验）；当发现有人触电时，我们应立即 ________ 。
四、综合题
1.学校给每班都安装了如图甲所示的一款饮水机，其加热水箱的工作原理图可简化如图乙所示，其中S是一个自动温控开关，R 1为电加热管，当饮水机处于加热状态时，水被迅速加热；达到设定温度时，S自动切换到另一处为保温状态；该饮水机的部分参数如表所示；请回答下列问题：

（1）L1、L2是两种不同颜色的指示灯，如果用红色表示正在对水加热，绿色表示保温，则L1为 ________ 色；
（2）饮水机烧开一次开水，所需时间为3分钟，若一天烧40次水，其他时间处于保温状态，电费单价为1度电0.5元，则一天烧水所花电费为 ________ 元；
（3）下列关于饮水机的说法，你认为不合理的是 ________ ；
A．饮水机长时间不用时考虑用电安全，应该切断电源，同时避免浪费电能
B．饮水机外壳材质是塑料的，但插头必须接三孔插座，防止出现漏电事故
C．饮水机应定期清洗，是为了防止加热效率降低
D．检修饮水机前，应先断开电源
（4）在使用过程中，同学们发现空气开关经常跳闸，怎样解决这个问题呢： ________ 。
2.空气炸锅是利用空气替代热油、借助对流机制、通过风扇使热气在食物周围高速循环来烹饪食物，因其烹制食物具有脂肪含量低、美味酥脆、无油烟等特点，深受广大市民青睐。小红同学家里新买的空气炸锅及其简化电路如图所示，其定时器、LED灯和温控器的电阻忽略不计，微动开关在锅体发生轻微晃动时就断开。空气炸锅内胆表面普遍采用特氟龙等不粘涂层，涂层若被金属工具划破，高温下可能释放有害物质；使用时将空气炸锅放置在平稳、开放的空间，确保进/出风口周围10cm内无遮挡物，避免将炸锅紧贴墙面、橱柜或其它电器。
（1） 用电安全至关重要，小红同学认真阅读说明书后，对书中的安全警示做了以下分析，其中不合理的是（ ）
A . 使用过程中，背后的出风口请勿正对电源线
B . 使用时应选择独立插座，避免与其他大功率电器共用
C . 为了缩短加热时间，可用毛巾盖住顶部的出风口
D . 加热液体时应使用开口容器，因为封闭容器易引起喷爆事故
（2） 小红若关掉家中的其它家用电器，只使用空气炸锅烤蛋挞，用时18min，同时观察到电能表指示灯闪烁1280次（电能表规格为 3200imp/kW⋅h），若电价为0.6元 /kW⋅h ， 则该过程需要支付的电费是 ________ 元；他查阅说明书得知空气炸锅的额定功率是1200W，通过计算发现实际耗电量与额定耗电量不一致，导致该现象的合理解释是 ________ 。（写出一条即可）
（3） 通过实际操作，小红对空气炸锅的使用有了一些猜想，下列猜想合理的是___________。
A . 空气炸锅顶部的发热管在间歇性工作，这是厂家为了响应节能减排而特意设计的
B . 空气炸锅在使用过程中可以晃动锅体，从而判断蛋挞液是否凝固
C . 禁止使用金属工具翻动食物，主要是金属材质导热性强，会吸收锅内能量
D . 空气炸锅在停止加热后内部风扇还要转动，是为了散热和排烟
3.我们经常听到这样一句广告词“美的变频空调一晚只用一度电”，这个是真的吗？小曾和小明想验证这句广告词是否正确，进行了以下讨论和调查研究：
（1）首先他们觉得我们必须安全的前提下使用空调，根据我们日常使用的空调情况，下列说法错误的是 ________ ；
A.空调的导线的插头必须三孔插，是为了防止触电事故发生
B.为了节约用电，夏天空调在制冷模式下设置为26℃更合适
C.空调达到设置温度，空调会停止工作，但它的电功率不变
D.空调的功率较大，一般来说，空调的电流可达5~15A之间
（2）小曾和小明谈论交流后，得出以下方案：
A.从晚上8∶00到第二天早上8∶00，家里只让一个空调独立工作；
B．记录晚上8：00到第二天早上8：00之间 ________ ；
C．根据示数进行计算得出结论，知道了广告词的真假。
（3）小曾和小明，知道空调是大功率用电器，需要节约用电。他们查阅资料发现：阶梯电价、分时电价等计费方式也会大大提高人们节约用电的意识。为了提高大家的节约用电意识，本市实施分时电价，具体方案如下表：
小曾留心观察了一下自家电能表，分别记录了他家第一天早8∶00，晚21∶00和第二天早8∶00这三个时刻的读数，如下图所示。则他家这天应付电费 ________ 元；
（4）细心的小曾和小明还发现，现在教室里的空调的额定电压不是220V而是380V，你们知道为什么要换成380V的额定电压呢？ ________
（5）通过讨论和调查研究，小曾和小明不仅对空调有所了解，还提高了节约用电的意识。
4.如图甲为一种智能插座，其定时开关功能支持通过手机APP或语音指令预设电器运行时间；可监测电器瞬时功率及累计用电量，通过曲线图展示能耗趋势；限流保护系统采用三重防护机制，包括过载自动断电（阈值2500W，响应时间 ≤0.3秒）、过压保护和漏电保护，相当于空气开关和漏电保护器，当检测到功率超限或电流异常时立即切断电源，保障用电安全.
（1） 小明利用该智能插座测量一电热水壶将初温为20℃的 1kg水加热至沸腾（100℃）所用时间为 5min ， 所消耗的电能为 0.1kW⋅h ， 则水吸收的热量为 ________ J ， 该电热水壶的加热效率为 ________ %（答案保留一位小数位）；
（2） 小明想对比一下电热水壶和电磁炉的加热效果，用电磁炉初温为20℃的 1kg水加热至沸腾（100℃）所用时间为 3min ， 消耗电能为 0.102kW⋅h ， 则该电磁炉的 ________ （选填“功率”、“效率”或“功率和效率”）比电热水壶大；
（3） 如图乙为空气开关内部结构图，当电流过大时通过电磁铁作用将电路切断.若电路中电流如图所示，则电磁铁左端为 ________ （选填“N”或“S”）极；电热水壶的开关从断开到闭合，电磁铁的磁性 ________ （选填“变大”、“变小”或“不变”）；
（4） 小明还想测量台灯功率，于是他将台灯插头插入插座，闭合台灯开关时智能插座出现了过载断电、小明分析其原因是_____（选填字母序号）；
A . 台灯插头处短路
B . 台灯的实际功率过大
C . 台灯的开关短路
D . 台灯的灯头处短路
5.空气炸锅的工作原理是“高速空气循环技术”，它通过发热管来产生高温空气，然后用电动风机将高温空气吹到锅内加热食物，使热空气在封闭的空间内循环，利用食物本身的油脂煎炸食物，从而使食物脱水，表面变得金黄酥脆，达到煎炸的效果。所以，空气炸锅其实就是一个带风扇的烤箱。小乐经研究后画出了简化电路图。
（1）小乐研究使用说明书后，有以下认识，其中不合理的是 ________ 。
A.不要用潮湿的手插入或拔出电源插头，以免造成触电危险
B.空气炸锅使用过程中，为避免散热，可用毛巾将出风口覆盖
C.使用中或刚刚使用完后，请勿用手直接接触锅篮，以免高温烫伤
D.电源线绝缘层应具有良好的绝缘和耐高温性能，以保障使用安全
（2）小乐发现空气炸锅通常装有定时器，那么定时器应安装在图中的 ________ 点合适。（选填“a”、“b”、“c”或“d”）
（3）小乐在家中采用以下步骤测量空气炸锅的实际功率：
①测量开始前关闭家中所有用电器，记录智能电能表示数为1803.97kW·h；
②空气炸锅工作10分钟断开开关，记录智能电能表示数为1804.22kW·h；
③根据实验数据，计算空气炸锅工作的实际功率为 ________ W。
（4）根据电路图分析，如何改变发热管的温度： ________ 。
型号
ZY﹣18
加热水箱容量
0.55L
额定电压
220V
加热功率
550W
保温功率
50W
产品重量
4.0kg
用电时段
时段范围
电价
高峰期
第一天8∶00~21∶00
0.55元/kW·h
低谷期
21∶00~第二天8∶00
0.30元/kW·h
