初中物理人教版（2024）九年级全册（2024）第1节 安全用电巩固练习

这是一份初中物理人教版（2024）九年级全册（2024）第1节 安全用电巩固练习，共10页。试卷主要包含了选择题，多选题，填空题，综合题等内容，欢迎下载使用。

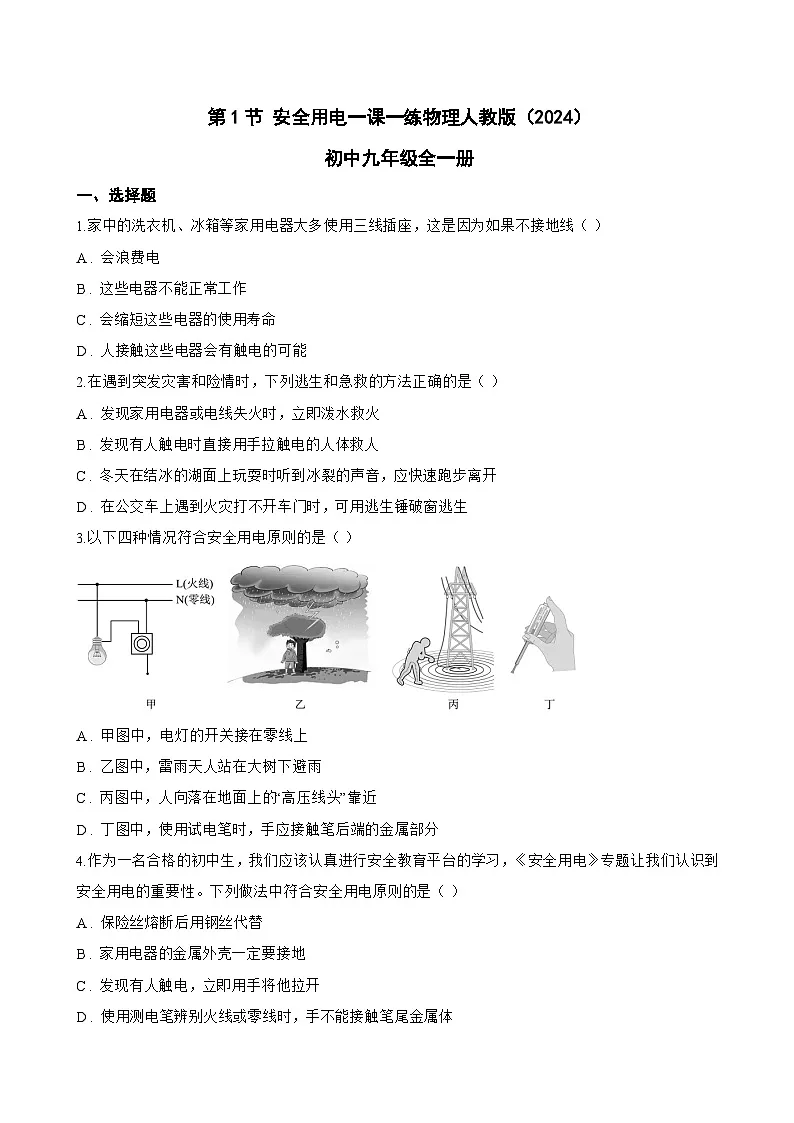

1.家中的洗衣机、冰箱等家用电器大多使用三线插座，这是因为如果不接地线（ ）
A . 会浪费电
B . 这些电器不能正常工作
C . 会缩短这些电器的使用寿命
D . 人接触这些电器会有触电的可能
2.在遇到突发灾害和险情时，下列逃生和急救的方法正确的是（ ）
A . 发现家用电器或电线失火时，立即泼水救火
B . 发现有人触电时直接用手拉触电的人体救人
C . 冬天在结冰的湖面上玩耍时听到冰裂的声音，应快速跑步离开
D . 在公交车上遇到火灾打不开车门时，可用逃生锤破窗逃生
3.以下四种情况符合安全用电原则的是（ ）
A . 甲图中，电灯的开关接在零线上
B . 乙图中，雷雨天人站在大树下避雨
C . 丙图中，人向落在地面上的“高压线头”靠近
D . 丁图中，使用试电笔时，手应接触笔后端的金属部分
4.作为一名合格的初中生，我们应该认真进行安全教育平台的学习，《安全用电》专题让我们认识到安全用电的重要性。下列做法中符合安全用电原则的是（ ）
A . 保险丝熔断后用钢丝代替
B . 家用电器的金属外壳一定要接地
C . 发现有人触电，立即用手将他拉开
D . 使用测电笔辨别火线或零线时，手不能接触笔尾金属体

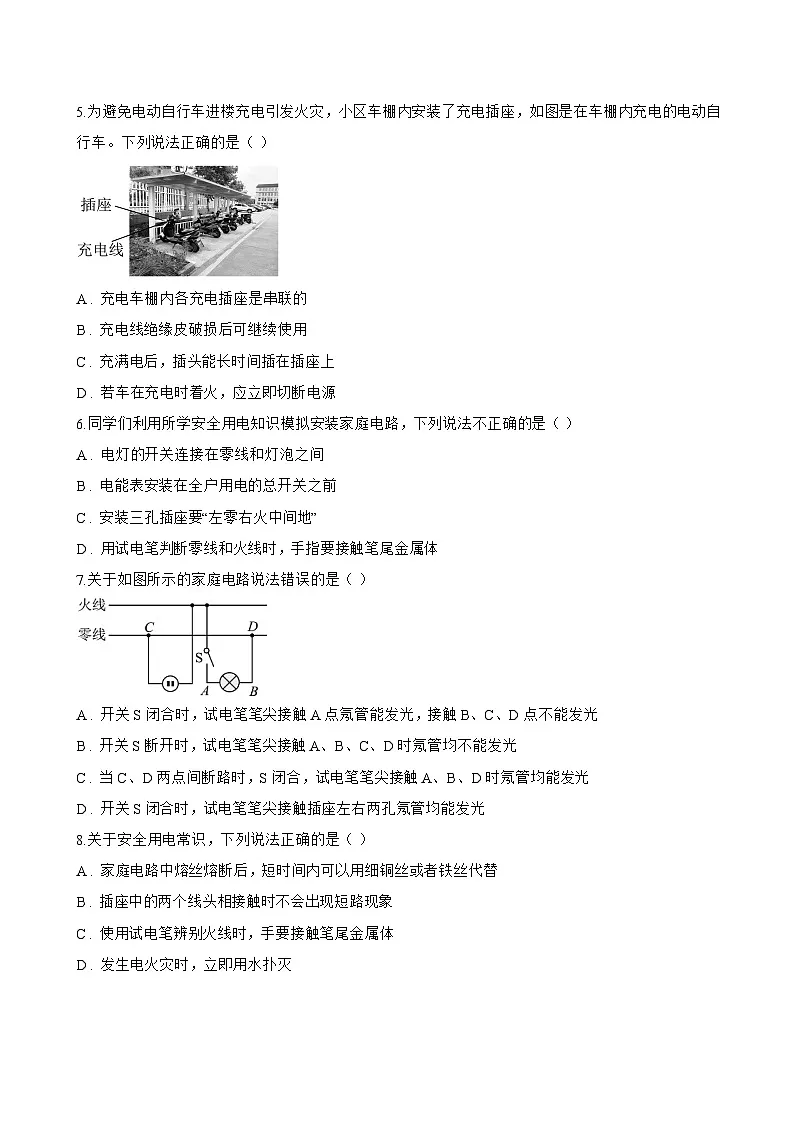

5.为避免电动自行车进楼充电引发火灾，小区车棚内安装了充电插座，如图是在车棚内充电的电动自行车。下列说法正确的是（ ）
A . 充电车棚内各充电插座是串联的
B . 充电线绝缘皮破损后可继续使用
C . 充满电后，插头能长时间插在插座上
D . 若车在充电时着火，应立即切断电源
6.同学们利用所学安全用电知识模拟安装家庭电路，下列说法不正确的是（ ）
A . 电灯的开关连接在零线和灯泡之间
B . 电能表安装在全户用电的总开关之前
C . 安装三孔插座要“左零右火中间地”
D . 用试电笔判断零线和火线时，手指要接触笔尾金属体
7.关于如图所示的家庭电路说法错误的是（ ）
A . 开关S闭合时，试电笔笔尖接触A点氖管能发光，接触B、C、D点不能发光
B . 开关S断开时，试电笔笔尖接触A、B、C、D时氖管均不能发光
C . 当C、D两点间断路时，S闭合，试电笔笔尖接触A、B、D时氖管均能发光
D . 开关S闭合时，试电笔笔尖接触插座左右两孔氖管均能发光
8.关于安全用电常识，下列说法正确的是（ ）
A . 家庭电路中熔丝熔断后，短时间内可以用细铜丝或者铁丝代替
B . 插座中的两个线头相接触时不会出现短路现象
C . 使用试电笔辨别火线时，手要接触笔尾金属体
D . 发生电火灾时，立即用水扑灭

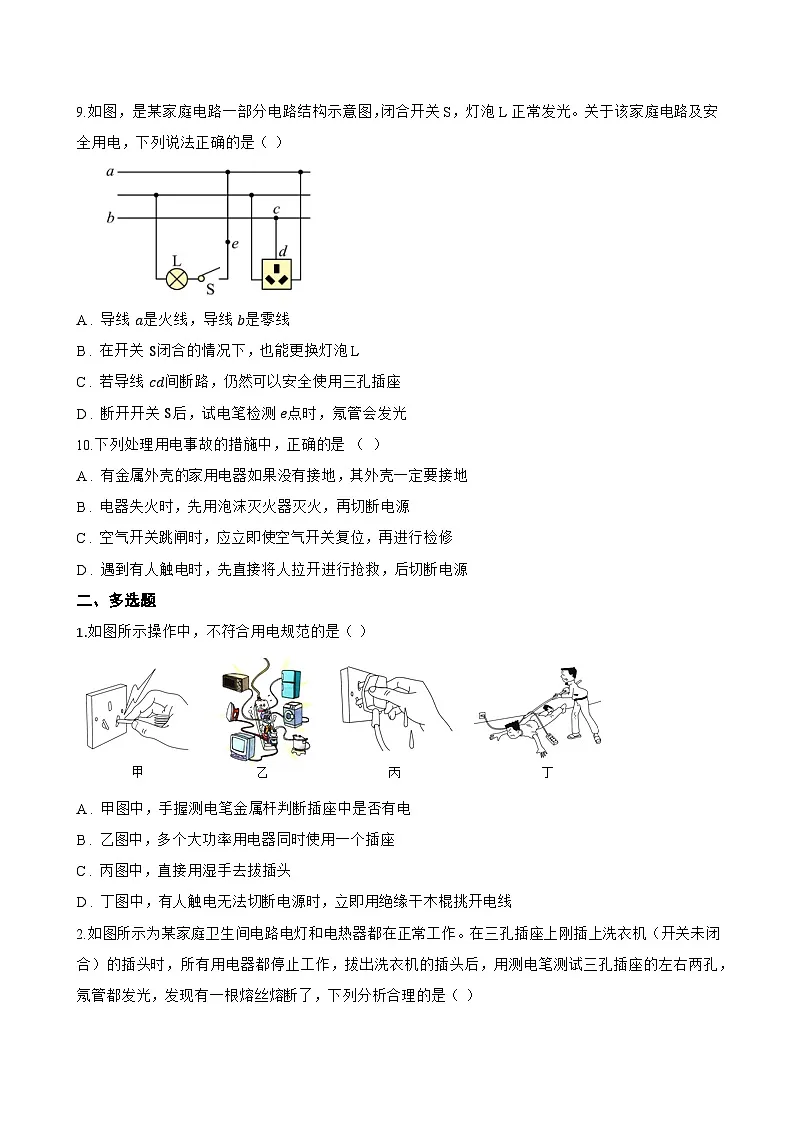

9.如图，是某家庭电路一部分电路结构示意图，闭合开关S，灯泡L正常发光。关于该家庭电路及安全用电，下列说法正确的是（ ）
A . 导线 a是火线，导线 b是零线
B . 在开关 S闭合的情况下，也能更换灯泡L
C . 若导线 cd间断路，仍然可以安全使用三孔插座
D . 断开开关 S后，试电笔检测 e点时，氖管会发光
10.下列处理用电事故的措施中，正确的是 （ ）
A . 有金属外壳的家用电器如果没有接地，其外壳一定要接地
B . 电器失火时，先用泡沫灭火器灭火，再切断电源
C . 空气开关跳闸时，应立即使空气开关复位，再进行检修
D . 遇到有人触电时，先直接将人拉开进行抢救，后切断电源
二、多选题
1.如图所示操作中，不符合用电规范的是（ ）
A . 甲图中，手握测电笔金属杆判断插座中是否有电
B . 乙图中，多个大功率用电器同时使用一个插座
C . 丙图中，直接用湿手去拔插头
D . 丁图中，有人触电无法切断电源时，立即用绝缘干木棍挑开电线
2.如图所示为某家庭卫生间电路电灯和电热器都在正常工作。在三孔插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光，发现有一根熔丝熔断了，下列分析合理的是（ ）
A . 若将灯泡改接到零线的熔丝的位置，小灯泡能正常发光
B . 断开S1、S2 ， 再用测电笔检测三孔插座的左右两孔，氖管都发光
C . 只断开S1 ， 再用测电笔检测开关S1的两个接线柱，氖管都发光
D . 若再取用一个相同的灯泡接到零线的熔丝的位置，开关 S2断开后，两灯泡均不能正常发光
3.如图，是某人连接的家庭电路，各元件及线路完好，下列说法不正确的是（ ）
​
A . 火线和零线间的电压为220V
B . 开关S1断开时，人接触a点会触电
C . 开关S2断开时，人接触b点会触电
D . 三孔插座即使不接地，用电器也可以正常工作，并且安全
4.用简洁直观的图示描述物理现象、规律是物理学习和研究的重要手段，图示描述不正确的有（ ）
A . 图甲是电动机的原理图
B . 图乙装置闭合开关将滑片从右端移到中点时，弹簧长度变长
C . 图丙符合安全用电要求的家用电路图
D . 若空气开关“跳闸”，不可能是电路中发生了图丁的触电事故
5.小杨在网上购买了一种“智能家居照明灯”，如图甲所示，其内部结构如图乙所示（电磁继电器线圈的电阻不计），光敏电阻阻值R 1的大小随光照强度的增加而减小。该“智能家居照明灯”的特点是在天暗时自动点亮，天亮时自动熄灭。保持电源电压U 0和光照强度不变时，闭合开关S后，滑片P由a端向b端移动过程中，电流表示数I与电压表示数U的关系如图丙所示。以下分析正确的是（ ）
A . 导线A连接家庭电路中的零线
B . 由丙图知，R1的阻值为20Ω
C . 滑动变阻器的最大阻值为120Ω
D . 控制电路消耗的最小功率为1.2W
三、填空题
1.今天我们生活越来越离不开电，用电安全也引起我们高度重视，上图中四种情况人相对安全的是 ________ （请同学们千万不要尝试做该实验）；当发现有人触电时，我们应立即 ________ 。
2.小明用测电笔接触家里的电冰箱的外壳时，发现测电笔的氖管会发出辉光，这说明电冰箱的外壳跟 ________ 线相通，为了防止发生触电事故，应该把电冰箱的外壳 ________ ．
3.上海市家庭照明电路的电压是 ________ 伏；厨房里的电水壶与节能灯之间的连接方式是 ________ 的（选填“并联”或“串联”），正常工作时，通过它们的电流是 ________ 的（选填“相同”或“不相同”）．
4.触电时有电流通过人体，通过人体电流的大小取决于 ________ 和 ________ ，经验证明：只有 ________ 的电压才是安全的
5.哪些图所示情况不会发生触电事故： ________
6.低压触电的两种形式是 ________ 触电和 ________ 触电；高压触电的两种形式是 ________ 触电和 ________ 触电．
7.在变电站旁常常立有如图所示的警示牌，样做的目的主要是提醒人们不能靠近高压带电体，从面避免发生 ________ 触电．
8.对人体安全电压为 ________ ，高压触电有高压电弧触电和 ________ 电压触电．
四、综合题
1.学校给每班都安装了如图甲所示的一款饮水机，其加热水箱的工作原理图可简化如图乙所示，其中S是一个自动温控开关，R 1为电加热管，当饮水机处于加热状态时，水被迅速加热；达到设定温度时，S自动切换到另一处为保温状态；该饮水机的部分参数如表所示；请回答下列问题：

（1）L1、L2是两种不同颜色的指示灯，如果用红色表示正在对水加热，绿色表示保温，则L1为 ________ 色；
（2）饮水机烧开一次开水，所需时间为3分钟，若一天烧40次水，其他时间处于保温状态，电费单价为1度电0.5元，则一天烧水所花电费为 ________ 元；
（3）下列关于饮水机的说法，你认为不合理的是 ________ ；
A．饮水机长时间不用时考虑用电安全，应该切断电源，同时避免浪费电能
B．饮水机外壳材质是塑料的，但插头必须接三孔插座，防止出现漏电事故
C．饮水机应定期清洗，是为了防止加热效率降低
D．检修饮水机前，应先断开电源
（4）在使用过程中，同学们发现空气开关经常跳闸，怎样解决这个问题呢： ________ 。
2.冬季来临，小双为了让经常加班的妈妈回家后吃上香喷喷、热腾腾的汤菜，常用如图甲所示的电汤锅来煲汤。通过查阅相关资料，小双画出了电汤锅的简化电路图（图乙），其中发热电阻丝的阻值均为 80Ω ， 额定电压为 220V。通过旋钮开关，可实现保温、慢炖、快炖三种档位切换。
（1）当电汤锅处于保温档位时，电汤锅总电阻最 ________ ；
（2）小双对电汤锅的以下认识，你认为不合理的是 ________ ；
A．电汤锅的发热电阻有可能是用半导体材料制作而成
B．为防止触电事故，在清洗汤锅底前应该将拔出插头
C．水不宜加满汤锅，因汤沸腾溢出后可能会造成短路
D．电汤锅工作时，它主要利用了电流的热效应来工作
（3）小双通过观察发现，用电高峰时用电汤锅米煲汤所需时间比平常要长一些，她认为有可能是因为实际电压小于额定电压，于是进行了如下探究：在傍晚用电高峰时，关闭家里其他用电器，只让汤锅以快炖档工作，她发现在 5min内电能表的转盘转了250圈，电能表的铭牌如图丙所示，则她家用电高峰时家庭电路的实际电压为 ________ V；
（4）在以上探究的基础上，小双结合自己所学物理知识，她认为利用可以调节电压的学生电源或可以改变阻值的加热电阻丝对原电路进行微调，就能让汤锅在用电高峰时，仍然能在不同状态下正常工作。以下是她的一些初步设想，你认为合理且可行的是 ________ 。
A．保温时，由 P=U2R可知：利用学生电源将家庭电路电压提高，实现提高实际电功率
B．慢炖时，由 P=I2R可知：可以将电阻丝与 R4串联增大总电阻，实现提高实际电功率
C．快炖时，由 P=U2R可知：可以将电阻丝与 R2并联减小总电阻，实现提高实际电功率
3.我们经常听到这样一句广告词“美的变频空调一晚只用一度电”，这个是真的吗？小曾和小明想验证这句广告词是否正确，进行了以下讨论和调查研究：
（1）首先他们觉得我们必须安全的前提下使用空调，根据我们日常使用的空调情况，下列说法错误的是 ________ ；
A.空调的导线的插头必须三孔插，是为了防止触电事故发生
B.为了节约用电，夏天空调在制冷模式下设置为26℃更合适
C.空调达到设置温度，空调会停止工作，但它的电功率不变
D.空调的功率较大，一般来说，空调的电流可达5~15A之间
（2）小曾和小明谈论交流后，得出以下方案：
A.从晚上8∶00到第二天早上8∶00，家里只让一个空调独立工作；
B．记录晚上8：00到第二天早上8：00之间 ________ ；
C．根据示数进行计算得出结论，知道了广告词的真假。
（3）小曾和小明，知道空调是大功率用电器，需要节约用电。他们查阅资料发现：阶梯电价、分时电价等计费方式也会大大提高人们节约用电的意识。为了提高大家的节约用电意识，本市实施分时电价，具体方案如下表：
小曾留心观察了一下自家电能表，分别记录了他家第一天早8∶00，晚21∶00和第二天早8∶00这三个时刻的读数，如下图所示。则他家这天应付电费 ________ 元；
（4）细心的小曾和小明还发现，现在教室里的空调的额定电压不是220V而是380V，你们知道为什么要换成380V的额定电压呢？ ________
（5）通过讨论和调查研究，小曾和小明不仅对空调有所了解，还提高了节约用电的意识。
4.空调扇是一种全新概念的风扇，兼具送风、制冷、取暖和净化空气、加湿等多功能于一身，以水为介质，可送出低于室温的冷风，也可送出温暖湿润的风。如图甲，在空调扇内部比传统风扇增加了冰盒、水盒，通过强力水泵的抽取，水分被输送到超强吸水纤维蒸发器中，在这里原本干热的空气就变得湿润凉爽了。
（1）某同学在研究了空调扇的结构图与说明书后，得出下列结论，其中不合理的是 ________ ；
A．说明书提示“请勿用湿手触碰开关”，是为了防止触电事故的发生
B．说明书提示“若机体出现异常高温需立即切断电源”，是为了防止电热损坏用电器
C．空调扇正常工作时，电动机线圈的热功率为66W
D．空调扇功率不大且外壳由塑料制成，因此可以使用两孔插座
（2）图乙是空调扇的简化电路，当接通电源时，指示灯L亮，空调扇处于待机状态，再闭合S，空调扇正常运转时，测出通过电动机支路的电流为250mA，待机状态下电路的功率为 ________ ；
（3）该同学通过下列步骤测量空调扇的实际功率：
A．关闭家里所有用电器，观察电能表读数为3718.5千瓦时；
B．打开空调扇，使其单独工作2h后关闭，此时电能表读数为3718.7千瓦时；
C．根据相关数据，可计算出空调扇的实际功率为 ________ W；
（4）空调扇底座安装了万向轮，方便移动，但在其他设计上存在缺陷，请写成一条： ________ 。
型号
ZY﹣18
加热水箱容量
0.55L
额定电压
220V
加热功率
550W
保温功率
50W
产品重量
4.0kg
用电时段
时段范围
电价
高峰期
第一天8∶00~21∶00
0.55元/kW·h
低谷期
21∶00~第二天8∶00
0.30元/kW·h
项目
参数
项目
参数
额定电压
220V
水箱容量
1L
额定功率
66W
蒸发量
0.5L/h
空机质量
7.5kg
电源线长度
0.8m
