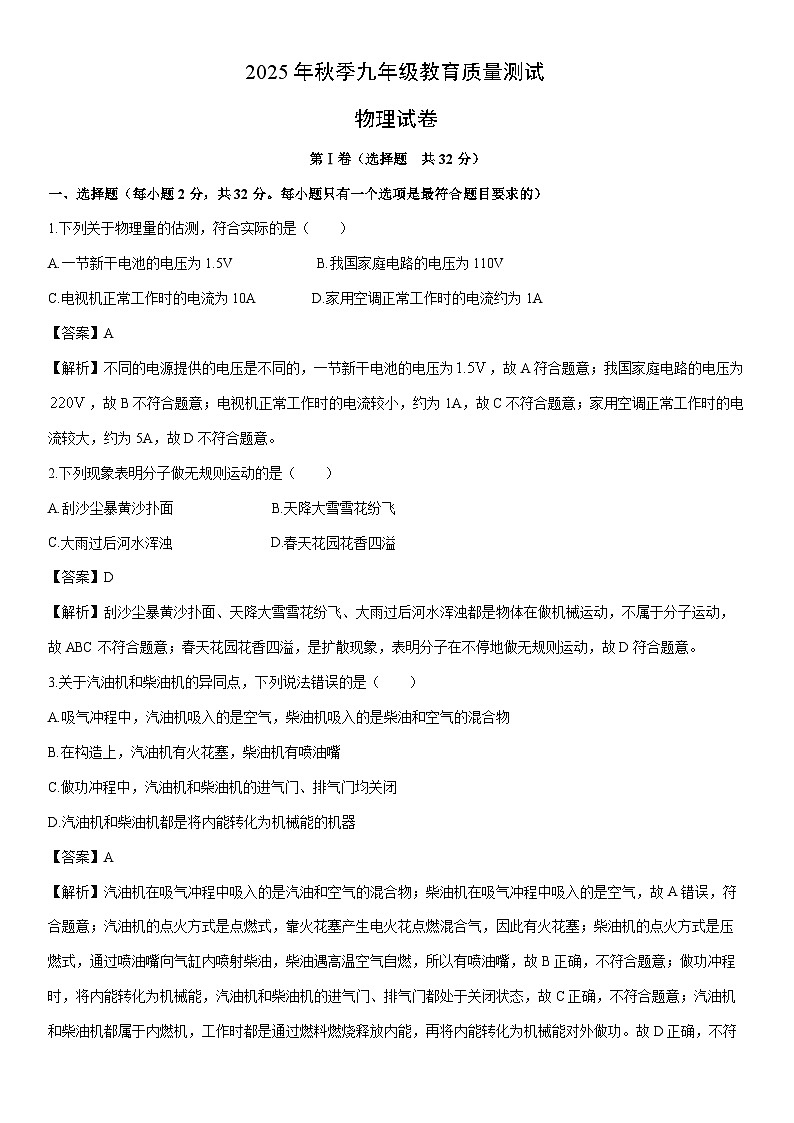

2025-2026学年四川省绵阳市江油市九年级上学期1月期末物理试卷（解析版）

这是一份2025-2026学年四川省绵阳市江油市九年级上学期1月期末物理试卷（解析版），共17页。试卷主要包含了选择题，填空题，实验探究题，计算与解答题等内容，欢迎下载使用。
第Ⅰ卷（选择题 共32分）
一、选择题（每小题2分，共32分。每小题只有一个选项是最符合题目要求的）
1.下列关于物理量的估测，符合实际的是（ ）
A.一节新干电池的电压为1.5V B.我国家庭电路的电压为110V
C.电视机正常工作时的电流为10A D.家用空调正常工作时的电流约为1A
【答案】A
【解析】不同的电源提供的电压是不同的，一节新干电池的电压为，故A符合题意；我国家庭电路的电压为，故B不符合题意；电视机正常工作时的电流较小，约为1A，故C不符合题意；家用空调正常工作时的电流较大，约为5A，故D不符合题意。
2.下列现象表明分子做无规则运动的是（ ）
A.刮沙尘暴黄沙扑面 B.天降大雪雪花纷飞
C.大雨过后河水浑浊 D.春天花园花香四溢
【答案】D
【解析】刮沙尘暴黄沙扑面、天降大雪雪花纷飞、大雨过后河水浑浊都是物体在做机械运动，不属于分子运动，故ABC不符合题意；春天花园花香四溢，是扩散现象，表明分子在不停地做无规则运动，故D符合题意。
3.关于汽油机和柴油机的异同点，下列说法错误的是（ ）
A.吸气冲程中，汽油机吸入的是空气，柴油机吸入的是柴油和空气的混合物
B.在构造上，汽油机有火花塞，柴油机有喷油嘴
C.做功冲程中，汽油机和柴油机的进气门、排气门均关闭
D.汽油机和柴油机都是将内能转化为机械能的机器
【答案】A
【解析】汽油机在吸气冲程中吸入的是汽油和空气的混合物；柴油机在吸气冲程中吸入的是空气，故A错误，符合题意；汽油机的点火方式是点燃式，靠火花塞产生电火花点燃混合气，因此有火花塞；柴油机的点火方式是压燃式，通过喷油嘴向气缸内喷射柴油，柴油遇高温空气自燃，所以有喷油嘴，故B正确，不符合题意；做功冲程时，将内能转化为机械能，汽油机和柴油机的进气门、排气门都处于关闭状态，故C正确，不符合题意；汽油机和柴油机都属于内燃机，工作时都是通过燃料燃烧释放内能，再将内能转化为机械能对外做功。故D正确，不符合题意；

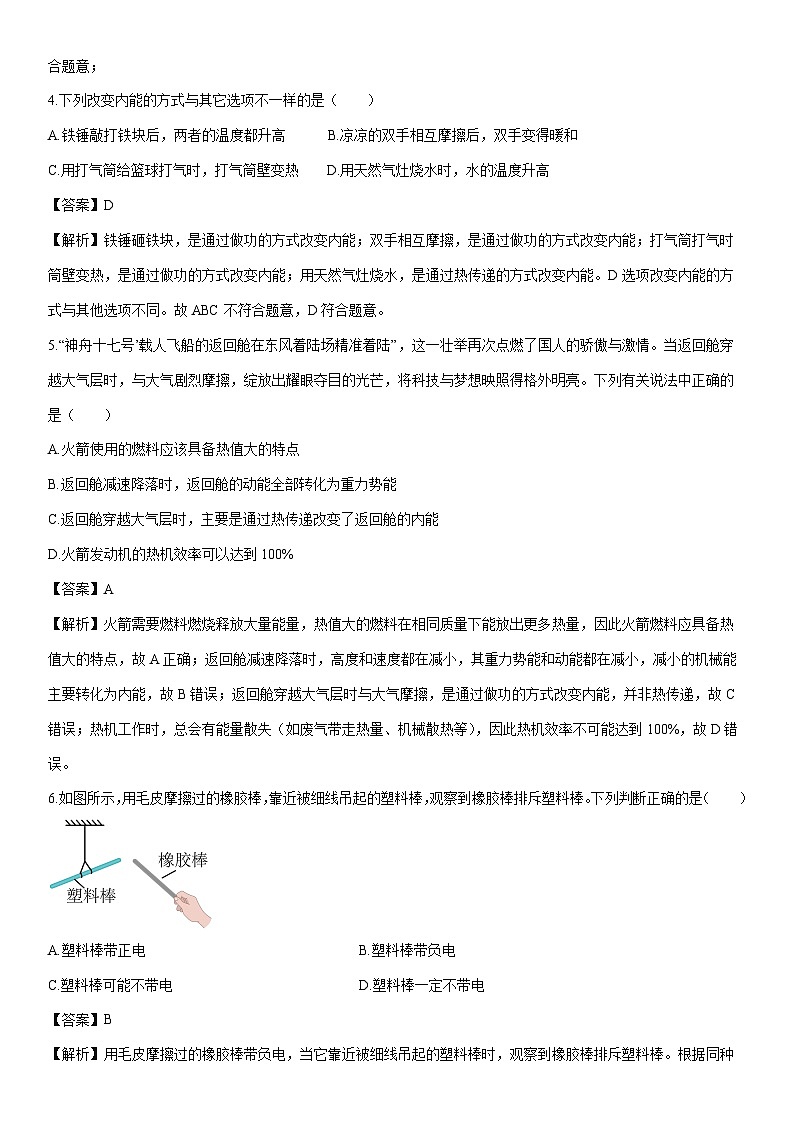

4.下列改变内能的方式与其它选项不一样的是（ ）
A.铁锤敲打铁块后，两者的温度都升高 B.凉凉的双手相互摩擦后，双手变得暖和
C.用打气筒给篮球打气时，打气筒壁变热 D.用天然气灶烧水时，水的温度升高
【答案】D
【解析】铁锤砸铁块，是通过做功的方式改变内能；双手相互摩擦，是通过做功的方式改变内能；打气筒打气时筒壁变热，是通过做功的方式改变内能；用天然气灶烧水，是通过热传递的方式改变内能。D选项改变内能的方式与其他选项不同。故ABC不符合题意，D符合题意。
5.“神舟十七号’载人飞船的返回舱在东风着陆场精准着陆”，这一壮举再次点燃了国人的骄傲与激情。当返回舱穿越大气层时，与大气剧烈摩擦，绽放出耀眼夺目的光芒，将科技与梦想映照得格外明亮。下列有关说法中正确的是（ ）
A.火箭使用的燃料应该具备热值大的特点
B.返回舱减速降落时，返回舱的动能全部转化为重力势能
C.返回舱穿越大气层时，主要是通过热传递改变了返回舱的内能
D.火箭发动机的热机效率可以达到100%
【答案】A
【解析】火箭需要燃料燃烧释放大量能量，热值大的燃料在相同质量下能放出更多热量，因此火箭燃料应具备热值大的特点，故A正确；返回舱减速降落时，高度和速度都在减小，其重力势能和动能都在减小，减小的机械能主要转化为内能，故B错误；返回舱穿越大气层时与大气摩擦，是通过做功的方式改变内能，并非热传递，故C错误；热机工作时，总会有能量散失（如废气带走热量、机械散热等），因此热机效率不可能达到100%，故D错误。
6.如图所示，用毛皮摩擦过的橡胶棒，靠近被细线吊起的塑料棒，观察到橡胶棒排斥塑料棒。下列判断正确的是（ ）
A.塑料棒带正电B.塑料棒带负电
C.塑料棒可能不带电D.塑料棒一定不带电
【答案】B
【解析】用毛皮摩擦过的橡胶棒带负电，当它靠近被细线吊起的塑料棒时，观察到橡胶棒排斥塑料棒。根据同种电荷相互排斥的原理，可知塑料棒一定带负电。故ACD错误，B正确。
7.生活中，我们应“珍爱生命，规范用电”。图所示的做法符合用电安全的是（ ）
A.图甲：在高压线下钓鱼B.图乙：不切断电源，更换灯泡
C.图丙：将洗衣机的金属外壳接地D.图丁：使用导线绝缘皮破损的插头
【答案】C
【解析】如图甲：在高压线下钓鱼，鱼线可能会接触到高压线，由于高压线电压很高，会使鱼线带上高压电，从而导致钓鱼者触电，非常危险，不符合用电安全。故A不符合题意；如图乙：不切断电源更换灯，在带电的情况下操作，容易发生触电事故，不符合用电安全。故B不符合题意；如图丙：将洗衣机的金属外壳接地，当洗衣机外壳带电时，电流会通过地线流入大地，从而避免人体触电，符合用电安全。故C符合题意；如图丁：使用导线绝缘皮破损的插头，破损处容易漏电，可能导致人体触电，不符合用电安全。故D不符合题意。
8.2025年国庆期间，全国国内出游人数达8.88亿人次，总花费同比增长13.4%。小明发现，很多景区都装有自动售货机，游客可以通过手机扫码支付，支付成功后“感应”开关闭合获得商品，还可以通过“投币”开关获得商品。下列电路图符合上述要求的是（ ）
A. B. C. D.
【答案】B
【解析】根据题意可知，“扫码”和“投币”都可以使电动机工作，由此可知“感应”开关和“投币”开关互不影响，应为并联，然后再与电动机串联。故ACD不符合题意，B符合题意。
9.如图所示，该滑动变阻器的铭牌上标有“20Ω，1A”的字样，关于这个滑动变阻器的说法，正确的是（ ）
①“20Ω”表示该电阻接入电路的阻值一定为20Ω
②“1A”表示允许通过的最大电流是1A
③电阻丝与滑片接触的地方绝缘漆都要刮掉
④滑动变阻器靠改变电阻丝的横截面积来改变电阻
A.②③B.①④C.①②③D.②③④
【答案】A
【解析】①“20Ω”表示该滑动变阻器接入电路阻值最大为20Ω；②“1A”表示该滑动变阻器允许通过的最大电流是1A；③为使得电流通过滑动变阻器，电阻丝与滑片接触的地方绝缘漆都要刮掉；④滑动变阻器靠改变接入电路的电阻丝的长度来改变电阻。综上所述，故A正确，BCD错误。
10.如图所示的电路中，某元件发生了断路故障，用电压表检查测得Uad=12V，Ucd=0V，Uab=12V，则此故障可能是（ ）
A.S断路B.断路C.断路D.L断路
【答案】B
【解析】若S断路，电压表测时无法与电源连通，示数应为0，与不符，故A不符合题意；若R断路，电压表测时，经、L与电源连通，示数等于电源电压12V；测时因R断路无法连通电源，示数为0，测时，电压表与电源连通，示数等于电源电压12V；与题干数据一致，故B符合题意；若断路，电压表测时无法经连通电源，示数应为0，与不符，故C不符合题意；若L断路，电压表测时无法与电源连通，示数应为0，与不符，故D不符合题意。
11.把标有“6V，3W”的A灯和“6V，6W”的B灯串联后接在电源电压为6V的电路中，不考虑灯丝电阻受温度的影响，则下列说法正确的是（ ）
A.两盏灯都能正常发光，而且一样亮
B.两盏灯都能正常发光，而且B灯更亮
C.两盏灯都不能正常发光，而且总功率等于9W
D.两盏灯都不能正常发光，而且总功率小于3W
【答案】D
【解析】把标有“6V，3W”的A灯和“6V，6W”的B灯串联后接在电源电压为6V的电路中，两灯的电压均小于额定电压，均不能正常发光。由得，A灯的电阻为，B灯的电阻为，电路总电阻为。串联电路电流处处相等，由得，A灯的实际电功率大于B灯的实际电功率，A灯更亮，电路总功率为，故ABC错误，D正确。
12.如图所示，手机充电器在插座上未给手机充电时，内部也有电流通过。若我国每天有4×108个充电器在插座上，每个充电器每天未给手机充电的平均时间为20h，平均实际功率为0.1W，则全国一天因此浪费的电能约为（ ）
A. B. C. D.
【答案】B
【解析】全国一天因此浪费的电能约为，故ACD不符合题意，B符合题意。
13.下图为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是（ ）
A.空气开关B.双孔插座C.带开关的灯泡D.三孔插座
【答案】C
【解析】空气开关相当于保险丝，应串联在干路中，由图知道连接正确，故A不合题意；两孔插座，与其他用电器并联，接线时左零右火，由图知道连接正确，故B不合题意；开关接在火线和接在零线上都能控制灯泡，但是接在火线上，当开关断开时，能切断火线；开关接在零线上，开关断开时，灯泡连接着火线，不安全，由图可知，这位同学连接的电路中的错误是开关接在零线上了，故C符合题意；三孔插座与其他用电器并联，接线左零右火上地线，由图知道连接正确，故D不合题意。
14.如图为实验小组的同学用完好的器材做自主探究实验时连接的实物电路，电源电压为6V保持不变，当他闭合开关时，两表示数均为0.3A，再闭合开关，一个电表示数变化了0.2A，下列说法正确的是（ ）
A.电流表的示数变成0.1A B.干路电流0.3A
C.小灯泡的电阻为30 D.两个小灯泡的功率相同
【答案】C
【解析】由图可知，当只闭合时，只有工作，两个电流表均测量通过的电流，当再闭合时，灯与并联，电流表仍测量通过的电流，故通过的电流仍为，故A错误；同时闭合、时，灯与并联，电流表接在干路上，则电流表的示数增大了，根据并联电路电流的特点可知，干路电流为，故B错误；根据并联电路电压特点可知，灯泡两端电压为，通过的电流，根据欧姆定律可知，灯泡的电阻为，故C正确；两个灯泡两端的电压相等，通过它们的电流不相等，根据可知，它们的电功率不相同，故D错误。
15.如图所示电路，闭合开关S，灯泡L正常发光，在滑片P向左移动的过程中，下列说法中错误的是（ ）
A.电流表示数不变 B.电流表示数变大
C.电流表与的示数之差不变 D.电压表与电流表的示数之比变小
【答案】A
【解析】由电路可知，滑动变阻器与灯泡并联，电压表测电源电压，示数不变。滑片左移时，接入电阻变小，根据，通过的电流（示数）会变大。灯泡的电流不变（正常发光），示数变大，干路电流（示数）等于的电流与的电流之和，因此示数变大，故A错误，符合题意，B正确，不符合题意；根据并联电路电流规律，与的示数差等于灯泡的电流，的电流不变，因此该差值不变，故C正确，不符合题意；电压表与的示数之比为滑动变阻器的阻值，滑片P左移时，接入电阻变小，因此该比值变小，故D正确，不符合题意。
16.如图甲所示电路，闭合开关，滑片在滑动变阻器上某两点间滑动的过程中，L和R的U-I图像如图乙所示。小灯泡的额定电压为2.5V，则下列说法正确的是（ ）
A.此过程电路的最小总功率为0.3W
B.此过程滑动变阻器的最大功率为0.25W
C.小灯泡正常工作时的电阻为25Ω
D.滑动变阻器的最大阻值为10Ω
【答案】A
【解析】由图甲可知，灯泡L与滑动变阻器R串联，当滑动变阻器接入电路的电阻最大时，电路中的电流最小，由图乙可知，最小电流，此时电路总功率最小。当时，电源电压，则电路的最小功率，故A正确；当滑动变阻器两端电压减小时，电路中的电流是增大的。故在图乙中，从左向右呈下降趋势的图像为滑动变阻器的U-I图像。由曲线可知，当时，电流，此时滑动变阻器的功率，故B错误；小灯泡的额定电压，由图乙可知，此时通过灯泡的电流为，则小灯泡正常工作的电阻为，故C错误；当滑动变阻器接入电路的电阻最大时，电路中的电流最小，由图乙可知，最小电流，此时，则滑动变阻器的最大阻值为，故D错误。
第Ⅱ卷（非选择题 共68分）
二、填空题（每空1分，共20分）
17.中秋佳节，小明和妈妈一起准备晚餐。使用燃气灶烧水过程中，消耗了的天然气，若燃气灶的烧水效率为50%，则此过程中水吸收的热量为___________J；小明将燃气灶的火焰调小，天然气的热值将___________。（选填“增大”、“减小”或“不变”）（）
【答案】；不变
【解析】的天然气完全燃烧产生的热量为，燃气灶效率为，水吸收的热量为。
天然气的热值是燃料的一种性质，与是否完全燃烧、与燃料的质量、燃烧速度无关，故将燃气灶的火焰调小，天然气的热值将不变。
18.热机在工作时常用水来冷却，这主要是因为水的________较大的缘故；如图是四冲程汽油机工作过程的某一个冲程，这是________冲程。
【答案】比热容；做功
【解析】因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以热机用循环流动水进行冷却。
从图中可以看出，两气门都关闭、火花塞点火和活塞向下移动的特点，可以判断这个冲程是做功冲程。
19.如图所示，验电器A和B，A带正电，B不带电。若用金属棒把A和B连接起来，连接的瞬间金属棒中的电流方向是从________（选填“A到B”或“B到A”）；验电器的工作原理是__________________。
【答案】A到B；同种电荷相斥
【解析】A缺少电子带正电，B不带电，用一根带有绝缘柄的金属棒把A、B连接起来，自由电子会由B到A发生定向移动，而自由电子的定向移动方向与电流方向相反，所以金属棒中的电流方向由A到B。
验电器是利用同种电荷相互排斥的原理工作的。
20.如图所示，是自动测定油箱油量的原理图，金属滑杆可绕O点转动，R是滑动变阻器的电阻片。“油量表”是由_______（选填“电压表”或“电流表”）改装而成；当油量增加时电路中电阻_______（选填“增大”或“减小”）。
【答案】电流表；减小
【解析】闭合开关，两电阻串联接入电路，油量表串联接入电路，所以油量表是电流表。
当油面增加时，滑动变阻器接入电路中的电阻变小，根据串联电路电阻规律可知电路中总电阻减小。
21.某同学家的电能表本月末抄表时的示数如图所示，若他家本月应交电费45元，且电价为0.5元/（kW·h），则他家的电能表上月末抄表时的示数应为__________kW·h；若只将某一个用电器单独接入他家的电路中正常工作6min，电能表上的转盘转了300转，则该用电器的额定功率为__________W。
【答案】158.6；1000
【解析】电能表计数器最后一位是小数，单位是kW·h，由图可知，电能表月末的示数为，交电费45元，说明他家本月消耗的电能，
故上月末抄表时电能表示数为。
电能表转盘转了300转，用电器消耗的电能，该用电器的额定功率。
22.把一个标有“24V，16W”的电阻接入12V的电路中，则的额定功率为_______W，此时实际功率为_______W。
【答案】16；4
【解析】由“24V，16W”可知，则的额定功率为16W。由得，电阻的阻值为，当实际电压为12V时，实际功率为。
23.小明利用手里的两个电阻开展实验探究，两电阻上标有“10Ω，1.5A”和“30Ω，0.6A”，为了保证元件安全，当把它们串联使用时，最大电流不能超过_____A；当把它们并联使用时，最大电压不能超过_____V。
【答案】0.6；15
【解析】根据串联电路中电流的规律可知，电路中的电流处处相等，所以最大电流不能超过允许通过的最大电流，即0.6A。
根据并联电路中电压的规律可知，电阻和两端的电压相等。由电阻铭牌可知，电阻两端的最大电压为，电阻两端的最大电压为。为了保证电阻的安全，最大电压不能超过15V。
24.如图所示，灯泡L1标有“6V 3W”、L2标有“6V 2W”字样，电源电压6V恒定不变。闭合开关S，则甲、乙两电路中通过L的电流之比=_________；甲电路中L2消耗的实际功率_________（选填“大于”“等于”或“小于”）乙电路中L2消耗的实际功率。（忽略温度对灯丝电阻的影响）
【答案】2∶5；小于
【解析】灯泡L1的电阻为，
灯泡L2的电阻为，
甲图中两个灯泡串联，则此时的总电阻为R=R1+R2=12Ω+18Ω=30Ω，
通过灯泡L1的电流为，
乙图中的电源电压为6V，两个灯泡并联，则灯泡L1正常发光，通过灯泡L1的电流为，
甲、乙两电路中通过L1的电流之比I1∶I1′=0.2A∶0.5A=2∶5。
根据串联电路的电压关系可知，甲中L2两端电压小于电源电压，根据并联电路电压的规律可知乙中L2两端电压等于电源电压，由于L2两端电压变大，电阻不变，根据可知，甲电路中L2消耗的实际功率小于乙电路中L2消耗的实际功率。
25.图所示的便携式封口机使用电压为3V的电源，接通电路后发热电阻温度升高，从而利用电流的______________实现高温封口。如果封口时总是把塑料袋烫坏，应将发热电阻换成阻值更________的。
【答案】热效应；大
【解析】便携式封口机接通电路后，电流通过电阻，因为电流的热效应，电阻发热产生热量，温度升高，实现高温封口。
如果封口时总是把塑料袋烫坏，需要减小电阻产生的热量，根据可知，电压不变，要减小电阻产生的热量，应增大R的阻值。
26.如图所示为蹦床运动简化示意图，运动员在O点时速度为零，A点是蹦床不发生形变时的位置，B点是运动员受到的重力与蹦床对运动员的弹力相等处，C点是运动员到达的最低点。若整个过程忽略空气阻力，则从O点下落到A点的过程中，运动员的___________转化为动能，运动员越跳越低，是因为减少的机械能转化为了___________。
【答案】重力势能；内能
【解析】在O点时，运动员静止，有一定高度，具有重力势能，A点蹦床未形变，运动员下降过程中速度增加，动能增大，所以运动员的重力势能转化为动能。
运动员越跳越低，说明最高点具有的重力势能越来越小，机械能是逐渐减小的，因运动员在弹跳的过程中克服摩擦做功，减少的机械能转化为了内能。
三、实验探究题（每空2分，共28分）
27.小雨为比较“不同物质的吸热能力”设计了如下实验方案：将质量和初温相同的水和煤油分别装入烧杯中，固定在铁架台上，用两个相同的酒精灯同时给水和煤油加热，实验装置如图甲、乙所示，实验时每隔一段时间记录水和煤油的温度。
（1）安装、调整实验器材时，如图甲所示，应先调整位置________（填“A”或“B”）。
（2）实验中，小雨根据记录的数据作出了两种液体的温度随时间变化的图像，如图丙所示。对水和煤油加热相同的时间，则水吸收的热量__________（填“大于”或“小于”或“等于”）煤油吸收的热量。
（3）由图丙可知，水和煤油的比热容之比为___________。
（4）小雨想煤油也是一种燃料，于是做了一个煤油灯，如图丁所示，用它来加热与图乙中相同的煤油。通过对比丁图与__________（选填“甲”或“乙”）图，能够探究煤油和酒精的热值大小。
（5）实验中，应使两种燃料的质量相等。待相同质量的酒精和煤油燃烧完后，小雨发现丁图中煤油升高的温度较高，这说明___________（选填“酒精”或“煤油”）热值较大。
【答案】（1）B；（2）等于；（3）2∶1；（4）乙；（5）煤油
【解析】（1）酒精灯外焰温度最高，应使用外焰加热，所以需要根据酒精灯外焰的高度调整B的高度，然后再根据烧杯和烧杯中水的高度调整A的高度，以避免温度计的感温泡接触烧杯底部，故应先调整位置B。
（2）实验中用两个相同的酒精灯同时给水和煤油加热，相同时间放出的热量相同，实验装置相同，因此可以看作相同时间内水和煤油吸收的热量相同。故对水和煤油加热相同的时间，则水吸收的热量等于煤油吸收的热量。
（3）由图丙可知，加热5分钟，水和煤油升高的温度分别为，
。
根据可知，在质量和吸热相同的情况下，比热容之比等于升高的温度的反比，因此水的比热容与煤油的比热容之比为。
（4）探究不同燃料的热值大小时，需要使用质量相同的不同燃料，对质量相同的同种液体进行加热，故选图乙和图丁实验。
（5）实验中采用图乙和图丁实验，两烧杯中被加热的煤油质量相等，待酒精和煤油燃烧相同的质量后，小雨发现丁图中烧杯内煤油升高的温度较高，说明丁图杯中煤油吸收的热量更多，从而可知质量相等的酒精和煤油完全燃烧，煤油放出的热量更多，根据可知，煤油的热值更大。
28.在“探究通过导体的电流与导体两端电压的关系”时，实物电路如图甲所示，电源电压恒为3V。
（1）开关闭合前，应检查电表的指针是否指在___________处；闭合开关后，把滑片P向右移动，记录实验数据，并在图乙中画出关系图像。由图乙可得出结论：在电阻一定时，通过导体的电流与导体两端的电压成正比。
（2）实验中所用滑动变阻器的规格可能是_________（填字母）。
A.10 1AB.25 0.6AC.30 0.4A
（3）再利用图甲电路“探究电流与电阻的关系”：先将5的电阻连入电路中，闭合开关，移动滑片P使电压表的示数为2V，并记下电流表的示数。接着将5的电阻更换成10的电阻，接下来进行的操作是闭合开关，向_________（选填“右”或“左”）移动滑片P，直至电压表的示数为2V，并记下此时电流表的示数。
（4）根据实验数据在图丙中作出关系图像，根据图丙可得出结论：当导体两端的电压一定时，通过导体的电流与导体的电阻成___________。
【答案】（1）零刻度线；（2）B；（3）左；（4）反比
【解析】（1）电表在使用前应该调零，所以开关闭合前，应检查电表的指针是否指在零刻度线处。
（2）根据图像可知，电路中的电流为0.1A时，此时滑动变阻器的阻值最大，电阻两端的电压为0.5V，根据串联电流规律可知，滑动变阻器的电流也为0.1A，根据串联电压规律可知，滑动变阻器的电压为，滑动变阻器阻值为。由图可知，电路中的最大电流为0.5A，所以实验中所用滑动变阻器的规格可能是“25Ω 0.6A”，故AC不符合题意，B符合题意。
（3）根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知，应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向左端移动，使电压表的示数为2V。
（4）根据图丙可知，，可见电阻两端的电压始终保持不变，为一个定值。故得出：当导体两端的电压一定时，通过导体的电流与导体的电阻成反比。
29.实验室里有一小灯泡的铭牌模糊不清，只能看清小灯泡的额定电压，为了测出该小灯泡的额定功率，小明和小王分别设计了两种不同的测量方案，请你帮助完善。
方案一：
（1）测量小灯泡电功率的实验原理是：___________；
（2）甲图中，闭合开关前，滑片P应位于__________（选填“A”或“B”）端；
（3）当滑动变阻器的滑片位于某位置时，电压表的示数为2.0V，为了测出小灯泡的额定功率，应向_________（选填“A”或“B”）端移动滑动变阻器的滑片；
（4）当电压表的示数为2.5V时，电流表示数如图乙所示，则小灯泡的额定功率为__________W；
方案二：
（5）小王同学设计了如图丙所示的电路图，电源电压不变，和为滑动变阻器，的最大电阻为，实验步骤如下：
①闭合开关S和断开，调节，使电压表的示数为2.5V；
②保持不变，闭合开关S和，断开，调节，使电压表的示数为2.5V；
③保持不变，接着将的滑片P调至最左端，记下电压表的示数为，再将的滑片P调至最右端，记下电压表的示数为，则小灯泡额定功率的表达式_____________（用、、、表示）。
【答案】（1）；（2）A；（3）B；（4）0.75；（5）
【解析】（1）由图甲，用电压表测量小灯泡两端的电压，用电流表测量通过小灯泡的电流，小灯泡的电功率等于其两端电压与通过的电流的乘积，因此实验原理是。
（2）闭合开关前，滑片应移至最大阻值处，以保护电路。甲图中滑动变阻器接了B接线柱，所以滑片移至A端时，接入电路的电阻丝最长，阻值最大。
（3）当前电压表示数2.0V小于小灯泡额定电压2.5V，需增大灯泡两端电压。根据串联电路电压规律，应减小滑动变阻器两端的电压，根据串联电路分压原理，应减小滑动变阻器接入电路的阻值，因此滑片应向B端移动（靠近B接线柱，接入电阻变小）。
（4）图乙中电流表选用“0~0.6A”量程，分度值为0.02A，示数为0.3A。小灯泡的额定功率。
（5）步骤①中，R2的分压使灯泡两端电压为2.5V。
步骤②中，保持R2不变，通过调节R1使电压表示数仍为2.5V，此时R1的阻值与灯泡正常工作时电阻相等（等效替代法）。
步骤③中，保持不变，调节的滑片：当滑片在最左端时，接入阻值为0，电压表测电源电压；当滑片在最右端时，接入最大阻值，此时与串联，电压表测两端的电压。根据串联电路分压原理，解得，
即灯泡正常工作时的电阻，则小灯泡额定功率的表达式。
四、计算与解答题（30题9分，31题11分，共20分。要求解答过程必须写出必要文字说明，公式和重要演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须写出数值和单位。）
30.某学校组织九年级志愿者到敬老院参加公益活动，小红想给老人倒一盆的洗脚水泡脚，她先往盆里倒入1.5L、的冷水，然后再加入的热水混合，不考虑混合过程中的热量散失。已知水的密度为，比热容为。求：
（1）盆里冷水吸收的热量；
（2）需要热水的质量。
【答案】（1）；（2）
【解析】（1）冷水的体积，
冷水的质量，
盆里冷水吸收的热量。
（2）热水与冷水混合后达到热平衡，且不考虑热量散失，因此热水放出的热量等于冷水吸收的热量，即。
热水温度变化，
需要热水的质量。
31.如图是一款家用电热水器简化电路图，它有高温和保温两个挡位，其原理如图所示。已知，。
（1）高温烧水挡的功率是多大？
（2）保温10min产生的热量是多少？
（3）若只要求将保温挡的功率提升10%，请通过计算说明改进方案。
【答案】（1）1100W；（2）12000J；（3）将阻值为2376Ω的电阻更换为阻值为2156Ω的电阻
【解析】（1）由电路图可知，当开关S接“2”时，只有电阻接入电路，此时电路中总电阻最小。根据可知，在电源电压一定时，电阻越小，电功率越大，此时电热水器处于高温烧水挡。高温烧水挡的功率为。
（2）当开关S接“1”时，电阻和串联接入电路，此时电路中总电阻最大。根据可知，在电源电压一定时，电阻越大，电功率越小，此时电热水器处于保温挡。保温挡的功率为，
保温10min产生的热量为。
（3）原保温挡功率，
提升10%后的新功率为，
此时电路所需的新总电阻为。
由于阻值不变，则需要更换的电阻的阻值为，
所以改进方案为：将原来的电阻更换为一个阻值为2156Ω的新电阻。
