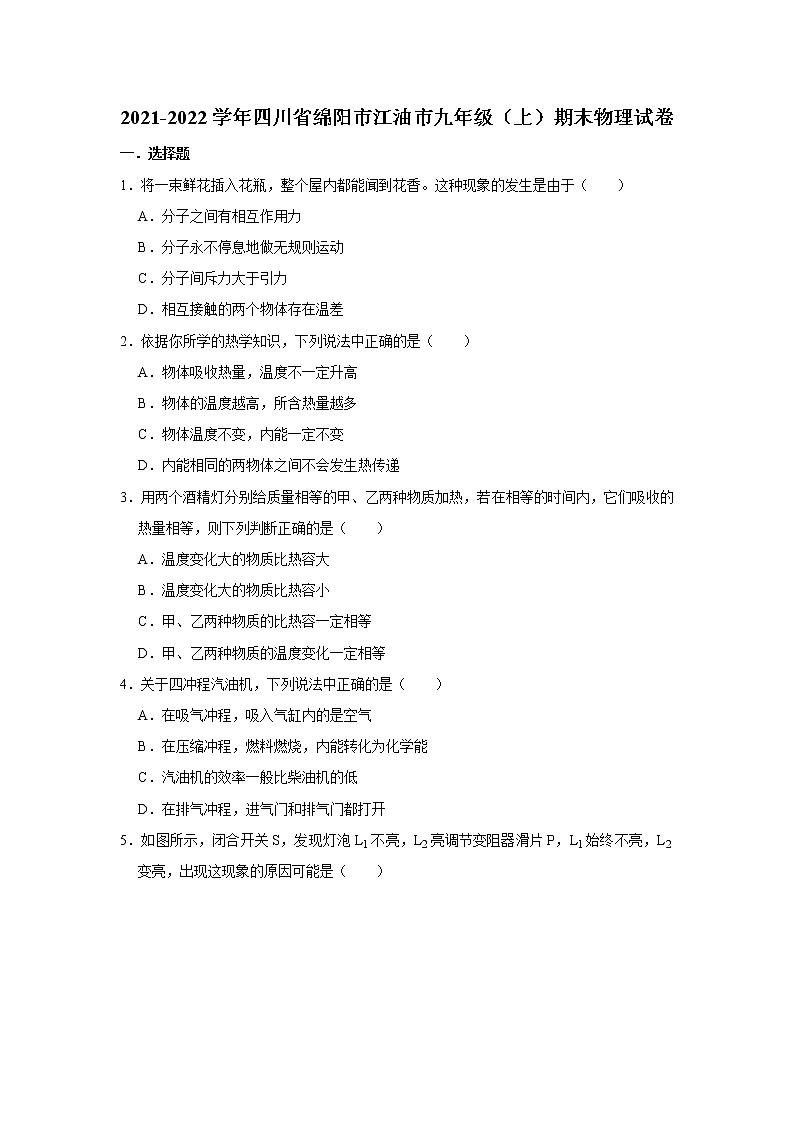

2021-2022学年四川省绵阳市江油市九年级（上）期末物理试卷
一．选择题
1．将一束鲜花插入花瓶，整个屋内都能闻到花香。这种现象的发生是由于（ ）
A．分子之间有相互作用力
B．分子永不停息地做无规则运动
C．分子间斥力大于引力
D．相互接触的两个物体存在温差
2．依据你所学的热学知识，下列说法中正确的是（ ）
A．物体吸收热量，温度不一定升高
B．物体的温度越高，所含热量越多
C．物体温度不变，内能一定不变
D．内能相同的两物体之间不会发生热传递
3．用两个酒精灯分别给质量相等的甲、乙两种物质加热，若在相等的时间内，它们吸收的热量相等，则下列判断正确的是（ ）
A．温度变化大的物质比热容大
B．温度变化大的物质比热容小
C．甲、乙两种物质的比热容一定相等
D．甲、乙两种物质的温度变化一定相等
4．关于四冲程汽油机，下列说法中正确的是（ ）
A．在吸气冲程，吸入气缸内的是空气
B．在压缩冲程，燃料燃烧，内能转化为化学能
C．汽油机的效率一般比柴油机的低
D．在排气冲程，进气门和排气门都打开

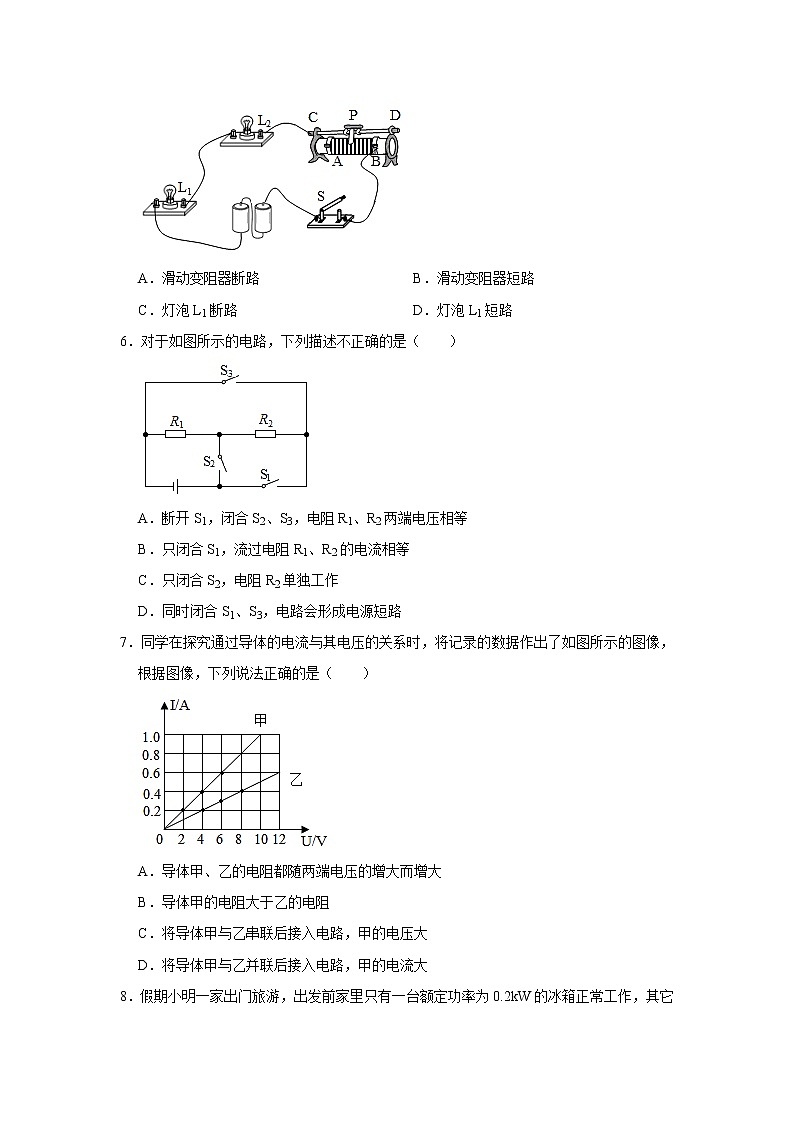

5．如图所示，闭合开关S，发现灯泡L1不亮，L2亮调节变阻器滑片P，L1始终不亮，L2变亮，出现这现象的原因可能是（ ）
A．滑动变阻器断路 B．滑动变阻器短路
C．灯泡L1断路 D．灯泡L1短路
6．对于如图所示的电路，下列描述不正确的是（ ）
A．断开S1，闭合S2、S3，电阻R1、R2两端电压相等
B．只闭合S1，流过电阻R1、R2的电流相等
C．只闭合S2，电阻R2单独工作
D．同时闭合S1、S3，电路会形成电源短路
7．同学在探究通过导体的电流与其电压的关系时，将记录的数据作出了如图所示的图像，根据图像，下列说法正确的是（ ）
A．导体甲、乙的电阻都随两端电压的增大而增大
B．导体甲的电阻大于乙的电阻
C．将导体甲与乙串联后接入电路，甲的电压大
D．将导体甲与乙并联后接入电路，甲的电流大

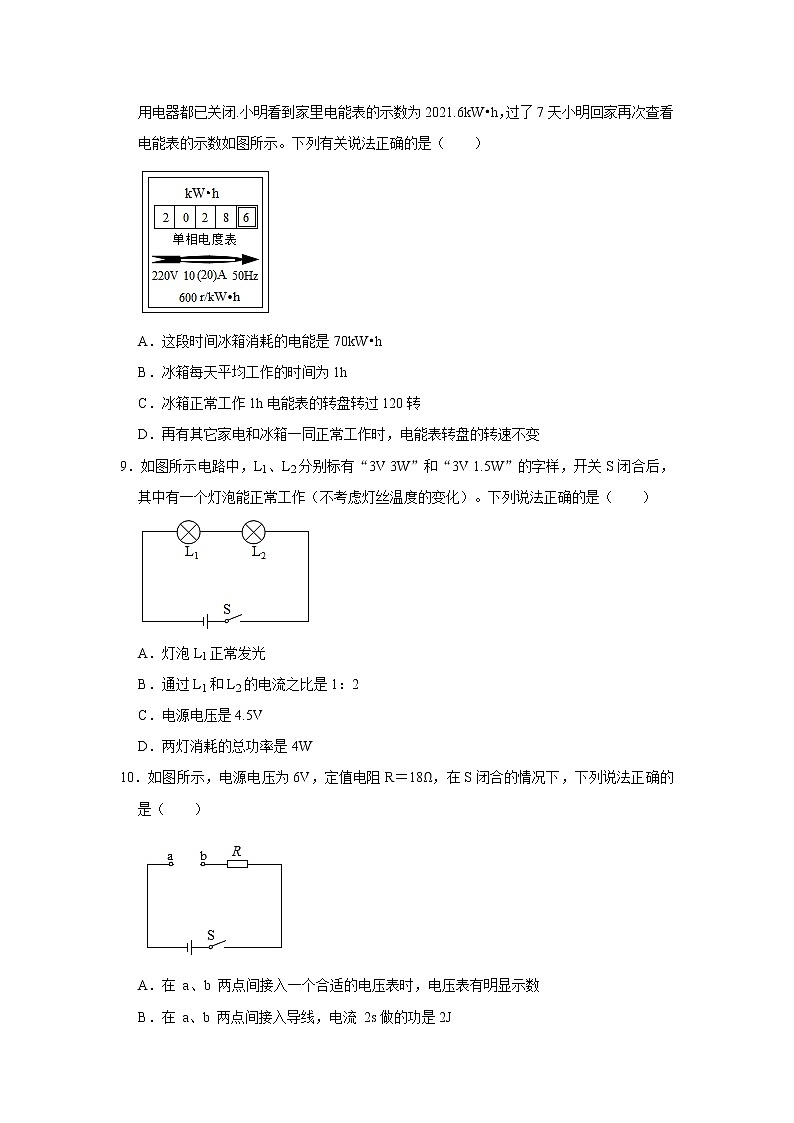

8．假期小明一家出门旅游，出发前家里只有一台额定功率为0.2kW的冰箱正常工作，其它用电器都已关闭.小明看到家里电能表的示数为2021.6kW•h，过了7天小明回家再次查看电能表的示数如图所示。下列有关说法正确的是（ ）
A．这段时间冰箱消耗的电能是70kW•h
B．冰箱每天平均工作的时间为1h
C．冰箱正常工作1h电能表的转盘转过120转
D．再有其它家电和冰箱一同正常工作时，电能表转盘的转速不变
9．如图所示电路中，L1、L2分别标有“3V 3W”和“3V 1.5W”的字样，开关S闭合后，其中有一个灯泡能正常工作（不考虑灯丝温度的变化）。下列说法正确的是（ ）
A．灯泡L1正常发光
B．通过L1和L2的电流之比是1：2
C．电源电压是4.5V
D．两灯消耗的总功率是4W
10．如图所示，电源电压为6V，定值电阻R＝18Ω，在S闭合的情况下，下列说法正确的是（ ）
A．在 a、b 两点间接入一个合适的电压表时，电压表有明显示数
B．在 a、b 两点间接入导线，电流 2s做的功是2J
C．在 a、b 两点间接入一个“1.5V 0.25A”的小灯泡，小灯泡不能正常发光
D．在 a、b 两点间接入一个12Ω的电阻，电路消耗的总功率为0.5W
11．如图所示，是定值电阻R和小灯泡L中电流随电压变化的图像，由图像可知（ ）
A．乙是小灯泡的I﹣U图像
B．定值电阻的阻值为5Ω
C．定值电阻R和小灯泡L并联接在4V的电源上，甲乙消耗的电功率之比为1：2
D．定值电阻R和小灯泡L串联接在5V的电源上，电路的总功率为2W
12．如图所示，电源电压保持不变。闭合开关S，当滑片P置于滑动变阻器的中点时，电压表的示数为4V；当滑片置于滑动变阻器的b端时，电压表的示数变化了2V，此后100s内定值电阻R1产生的热量为200J。下列结果正确的是（ ）
A．电源电压为10V
B．R1的阻值为18Ω
C．滑动变阻器R的最大阻值为9Ω
D．R1先后两次消耗的电功率之比4：3
13．下列说法正确的是（ ）
A．电灯开关短路可以引起空气开关跳闸
B．电灯的开关应该接在火线和电灯之间
C．保险丝应该接在闸刀开关之后的零线上
D．空气开关跳闸一定是家庭电路发生短路
14．如图所示是家庭电路的一部分。下列说法正确的是（ ）
A．输电线B与大地之间的电压为220V
B．测电笔插入插座的左右插孔，氖管都能发光
C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D．断开开关S后，站在地上的人接触a点或b点一定不会触电
15．在探究“电功率与电阻关系”时，实验准备了阻值分别为5Ω、15Ω的A、B两个同一类型的灯泡。同学们按图甲、图乙设计了两个实验电路进行探究。不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）
A．图甲中A灯泡比B灯泡亮
B．图甲中滑动变阻器滑片向左滑动过程中，两个灯泡的亮度都变亮
C．图乙中A灯泡比B灯泡亮
D．图乙中滑动变阻器滑片向左滑动过程中，两个灯泡的亮度都变亮
二．填空题
16．将一杯热水倒入盛有一些冷水的容器中水的比热容将 （选填“变大”、“变小”或“不变”），如果冷水的温度升高了10℃，又向容器内倒入同样一杯热水，冷水的温度又升高了6℃。如果再向容器内倒入同样一杯热水，则冷水温度可再升高 ℃（不计热量损失）。
17．在沿海地区炎热的天气里，由于陆地与海水的比热容不同，易形成海陆风；白天，陆地比大海升温 （慢/快），地面与海面上空的空气形成对流，形成海风，如图 （甲/乙）所示。
18．“西气东输”工程中，输送的燃料为天然气。这是利用了天然气 较大的特性，当0.05m3天然气完全燃烧可以放出的热量为4.2×106J，则天然气的热值为 J/m3，质量为5kg、温度为15℃的水完全吸收了这些热量后，它的末温为 ℃（在一个标准大气压下）。
19．如图是一种自动测定油箱内油面高度的装置，R相当于滑动变阻器，它的金属滑片是杠杆的一端，从油量表（相当于电流表）指针所指的刻度，就可以知道油箱内油面的高度；当油箱内油量减少，油面下降，浮子下沉，R的滑片上移，接入电路中的电阻 ，则油量表相应的示数 （选填“变大”、“变小”或“不变”）。
20．如图为一台两挡式电热水器的内部简化电路，S为温控开关，当S接a时电路中的电流为5A；当S接b时电路消耗的电功率为22W，则R1的电阻为 Ω；高温挡时电路消耗的电功率为 W；在低温挡工作10s，电流通过R2所做的功为 J。
21．如图甲所示，电源电压为6V恒定不变，滑动变阻器R2最大阻值是20Ω。闭合开关，滑动变阻器的P﹣R图象如图乙所示，则R1＝ Ω；滑动变阻器R2消耗的最大功率为 W。
22．（1）家庭电路中，电饭煲与空调是 连接的（选填“串联”或“并联”）；
（2）如图所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来，甲、乙两图产生电流过大的原因是不同的。请指出甲图电流过大的原因 。
三．实验探究题
23．如图所示，把一个薄壁金属管固定在支架上，管中装一些酒精，然后用软木塞塞紧。用绳子缠绕在金属管上，迅速来回拉动绳子，过一会儿会看到软木塞被顶开。根据实验现象回答下列问题：
（1）酒精蒸汽将木塞顶开的过程，酒精蒸汽的内能 ，软木塞的机械能 （选填“增加”“不变”或“减少”）；
（2）上述（1）的过程中能量的转化与四冲程汽油机工作时的 冲程相同。
24．在“探究电流与电阻的关系”实验中，部分器材选用如下：电压为6V的电源，阻值为0～50Ω的滑动变阻器，5Ω、10Ω、20Ω、30Ω的定值电阻各一个，其他器材，回答下列问题。
（1）用笔画线代替导线将甲图中的电路连接完整。连接电路时，开关应 ，要求滑动变阻器滑片向右移动时电阻变大。
（2）闭合开关后，发现电流表无示数，电压表指针超过量程，则电路的故障可能是定值电阻 （选填“短路”或“断路”）。
（3）排除故障后，先将5Ω定值电阻接入电路，在移动滑动变阻器滑片的过程中，眼睛应注意观察 （选填“电流表”、“电压表”或“滑动变阻器”）。
（4）接下来断开开关，取下5Ω的定值电阻，换成10Ω的定值电阻，闭合开关，应向 （选填“A”或“B”）端移动滑片，直至电压表示数为 V时，读出电流表的示数。记录实验数据，并绘制成图乙所示，分析图像可知：当导体两端的电压一定时，通过导体的电流与导体的电阻成 。
（5）当将20Ω电阻换成30Ω电阻时，无论怎样移动滑片，都无法保证电压不变，原因是滑动变阻器的最大阻值 （选填“过大”或“过小”）。
25．小明同学为了探究小灯泡亮度与实际功率的关系，设计了如图甲所示的实验电路，小灯泡标有“2.5V”的字样。
（1）图甲是小明连接的实验电路，同组的小红同学发现图中有一根导线连接错误，请你在这根导线上打“×”，并在图中改正。
（2）电路连接正确后，闭合开关，发现小灯泡不亮，而电流表有示数，电压表没有示数。则可能的故障是 。
（3）排除故障后继续实验，小明进行了4次测量，并将有关数据及现象记录在如下表格中。当电压表示数为 1.7V时，电流表示数如图乙所示，请根据电流表的示数把表格补充完整。
实验序号
电压U/V
电流I/A
电阻R/Ω
电功率P/W
灯泡的亮度
1
0.5
0.16
3.1
0.08
不亮
2
1.7
较暗
3
2.5
0.28
8.9
0.70
正常
4
3.0
0.30
10.0
0.90
很亮
（4）根据实验目的分析实验数据及现象，可得出的结论是： 。
（5）实验中小灯泡的电阻变化的原因是 。
（6）此实验中将小灯泡换成5Ω、10Ω、20Ω的定值电阻还能完成的探究实验是： 。
四．计算题
26．某氢能源公交车以10m/s的速度在平直公路上匀速行驶，发动机的功率为200kW，每行驶700m消耗氢燃料0.2m3，计算在这个过程中：（氢燃料的热值为1.4×108J/m3）
（1）发动机做了多少机械功；
（2）0.2m3的氢燃料完全燃烧放出的热量；
（3）这台公交车发动机的效率。
27．某型号电饭煲有加热和保温功能，如图甲所示为其内部电路原理图，图乙是该电饭煲在一次工作中电功率与时间的关系图像。
（1）用所学的物理知识分析说明：当开关S接触点2时，电饭煲处于什么功能状态？此时电饭煲的电功率为多少？
（2）分析计算电路中R1、R2的电阻分别是多少？
（3）电饭煲在这一次工作中一共消耗多少焦的电能？合用了多少度电？
2021-2022学年四川省绵阳市江油市九年级（上）期末物理试卷
参考答案与试题解析
一．选择题
1．【解答】解：将一束鲜花插入花瓶，整个屋内都能闻到花香，是因为花香分子运动到空气中，吸入鼻腔，这说明了分子在不停地做无规则运动。
故选：B。
2．【解答】解：A、物体吸收热量，内能增加，温度可以不变，比如晶体熔化时，故A正确；
B、由于热量是个过程量，所以不能说物体含有多少热量，故B错误；
C、晶体熔化时，吸收热量，内能增加，温度可以不变，故C错误；
D、温度相同的两物体间不会发生热传递，故D错误。
故选：A。
3．【解答】解：AB、甲、乙质量和吸收热量相等，由c＝知，温度变化大的比热容小，故A错误，B正确；
C、由于不知温度变化量，所以无法判断甲、乙的比热容大小，故C错误；
D、如果甲、乙的比热容大小相同，在吸收相同热量时，变化的温度可能是相等的，故D错误；
故选：B。
4．【解答】解：A、四冲程汽油机，在吸气冲程，吸入气缸内的是汽油和空气的混合物，故A错误；
B、从能量转化的角度看，四冲程内燃机在压缩冲程末燃料燃烧将化学能转化为内能，故B错误；
C、压缩冲程柴油机压缩程度更大，压缩冲程末温度更高，所以柴油机属于压燃式，柴油机的机械效率更高，汽油机的效率低，故C正确；
D、排气冲程，进气门关闭，排气门打开，故D错误。
故选：C。
5．【解答】解：
A、若滑动变阻器断路，则整个电路断路，两灯都不亮，故A错误；
B、若滑动变阻器短路了，则滑动变阻器不会引起L2亮度的变化，故B错误；
C、若灯泡L1断路，电路中无电流，两个灯泡都不能发光，故C错误；
D、若灯L1短路，则L1不亮，由于电路的总电阻变小，根据欧姆定律可知，电流变大，则灯L2变亮，故D正确。
故选：D。
6．【解答】解：
A、由图可知，断开S1，闭合S2、S3，电流经开关S2后，分别流入R1、R2，则阻R1、R2组成并联电路，电阻R1、R2两端电压相等，故A正确；
B、由图可知，只闭合S1，电流只有一条路径：正极→S1→R1→R2→负极，所以电阻R1、R2组成串联电路，流过电阻R1、R2的电流相等，故B正确；
C、由图可知，只闭合S2，电流只有一条路径：正极→S2→R1→负极，R2没有连入电路，R1单独工作，故C错误；
D、同时闭合S1、S3时，电流没有经电阻，而是沿闭合的开关S1、S3直接流回负极，形成电源短路，故D正确。
故选：C。
7．【解答】解：A、由图象可知，通过甲、乙两电阻的电流与各自两端的电压成正比例函数，即通过导体甲、乙的电流与两端的电压成正比，由欧姆定律可知它们的电阻都是定值，故A错误；
B、由图象，当通过甲、乙的电流都0.2A时，乙两端电压大于甲，由欧姆定律可知乙的电阻大于甲，故B错误；
C、将导体甲与乙串联后接入电路，串联电路各处电流相等，由U＝IR可知电阻大，其两端的电压就大，所以乙的电压大，故C错误；
D、将导体甲与乙并联后接入电路，并联电路各支路两端电压相等，由I＝可知电阻小，通过电阻的电流就大，所以甲的电流大，故D正确。
故选：D。
8．【解答】解：
A、由图知，小明回到家时电能表的读数为2028.6kW•h，而离开家时电能表的示数为2021.6kW•h，则在这7天内所消耗的电能W＝2028.6kW•h﹣2021.6kW•h＝7kW•h，故A错误；
B、冰箱的电功率为：P＝200W＝0.2kW，由W＝Pt可得t＝＝＝35h，则每天工作的时间为＝5h，故B错误；
C、冰箱正常工作1h消耗的电能为：W'＝Pt'＝0.2kW×1h＝0.2kW•h，电能表的转盘转过0.2kW•h×600r/kW•h＝120转，故C正确；
D、再有其它家电和冰箱一同正常工作时，总功率增加，则电能表转盘的转速增大，故D错误。
故选：C。
9．【解答】解：AB、根据P＝UI可知灯泡L1正常发光时的电流I1＝＝＝1A，
灯泡L2正常发光时的电流I2＝＝＝0.5A，
不考虑灯丝温度的变化，根据欧姆定律可知灯泡L1的电阻R1＝＝＝3Ω，
灯泡L2的电阻R2＝＝＝6Ω；
串联电路中电流处处相等，可知电路中的电流为I＝I2＝0.5A，则灯泡L2正常发光，
通过L1和L2的电流之比是1：1，故AB错误；
C、根据欧姆定律可知电源电压U＝IR总＝0.5A×（3Ω+6Ω）＝4.5V，故C正确；
D、根据P＝UI可知两灯消耗的总功率P＝UI＝4.5V×0.5A＝2.25W，故D错误。
故选：C。
10．【解答】解：A、在a、b两点间接入一个合适的电压表时，电压表串联在电路中测电源的电压，示数为6V，即电压表有明显示数，故A正确；
B、在 a、b 两点间接入导线，电路为R的简单电路，电流 2s做的功W＝t＝×2s＝4J，故B错误；
C、因串联电路中总电压等于各分电压之和，所以，若灯泡正常发光时，串联电阻两端的电压：U串＝U﹣UL＝6V﹣1.5V＝4.5V，
因串联电路中各处的电流相等，
所以，由I＝可得，串联电阻的阻值：
R串＝＝＝18Ω，与R＝18Ω相符，故小灯泡能正常发光，故C错误；
D、在a、b两点间接入一个12Ω的电阻时，电路中的电流为：
I′＝＝＝0.2A，
电路消耗的总功率为：
P＝UI′＝6V×0.2A＝1.2W，故D错误。
故选：A。
11．【解答】解：（1）由图象可知乙为定值电阻的图像，当U＝4V时，I＝0.4A，
由欧姆定律可得，电阻R的阻值：R＝＝＝10Ω，故AB错误；
（2）将R和L并联在电源电压为4V的电路中时，因并联电路中各支路两端的电压相等，且支路电压等于电源电压，所以它们两端的电压均为4V，
由图象可知对应的电流：IL＝0.8A，IR＝0.4A，
所以甲消耗的电功率：P甲＝UIL＝4V×0.8A＝3.2W，
乙消耗的电功率：P乙＝UIR＝4V×0.4A＝1.6W，
则甲乙消耗的电功率之比：＝＝，故C错误；
（3）串联电路各处电流相等，由图可知当通过电路的电流为0.4A时，灯泡两端的电压为1V，定值电阻两端的电压为4V，
串联电路总电压等于各部分电压之和，所以此时的电源电压：U＝UL+UR＝1V+4V＝5V，符合题目条件，
则电路的总功率：P总＝U'I'＝5V×0.4A＝2W，故D正确。
故选：D。
12．【解答】解：
ABC、由电路图可知R和R1串联，电压表测滑动变阻器R两端的电压；
设滑动变阻器的最大阻值为R，即当滑片置于滑动变阻器的b端时，其阻值为R；
当滑片P置于滑动变阻器的中点时，其阻值为；
由题意可知，当滑片置于滑动变阻器的中点时，电压表示数为4V，即UR＝4V，
由欧姆定律可得此时电流为：I1＝，
当滑片置于滑动变阻器的b端时，电压表的示数变化了2V，即UR′＝UR+2V＝4V+2V＝6V，
由欧姆定律可得此时电流为：I2＝，
则前后两次的电流之比为I1：I2＝：＝4：3﹣﹣﹣﹣﹣①，
滑片置于滑动变阻器的中点时，由电阻的串联和欧姆定律可得电源电压为：U＝I1（R1+R）﹣﹣﹣﹣②，
滑片置于滑动变阻器的b端时，同理可得电源电压为：U＝I2（R1+R）﹣﹣﹣﹣③，
因电源电压不变，联立①②③解得R1＝R（即变阻器的最大阻值与R1的阻值相等）；
当滑片置于滑动变阻器的b端时，变阻器的最大电阻和R1串联，且二者的阻值相等，UR′＝6V，
由串联分压的规律可知，此时R1的电压U1′＝UR′＝6V，
则电源电压U＝U1′+UR′＝6V+6V＝12V，故A错误；
此时100s内定值电阻R1产生的热量为200J，
由Q＝W＝t可得R1的阻值：R1＝＝＝18Ω，则滑动变阻器R的最大阻值也为18Ω，故B正确，C错误；
D、当滑片P置于滑动变阻器的中点时，R1消耗的电功率为：P1＝I12R1，
当滑片P置于滑动变阻器的b端时，R1消耗的电功率为：P2＝I22R1，
则R1先后两次消耗的电功率之比为：＝＝（）2＝（）2＝，故D错误。
故选：B。
13．【解答】解：A、控制用电器的开关短接时，相当于开关闭合，用电器正常工作，不会引起空气开关跳闸，故A错误；
B、为了安全，电灯的开关应该接在火线和电灯之间，故B正确；
C、保险丝应该接在闸刀开关之后的火线上，故C错误；
D、空气开关跳闸，可能是发生了短路，也可能是用电器的总电功率过大，故D错误。
故选：B。
14．【解答】解：如图是正常家庭电路的一部分，图中开关接在导线A上，所以A是火线、B是零线，
A、火线和零线间的电压为220V，零线和大地之间的电压为0V，则导线B与大地之间的电压为0V，故A错误；
B、插座的左孔接零线，右孔接火线，所以，测电笔插入插座的左孔时氖管不发光，插入插座的右孔时氖管发光，故B错误；
C、图中三孔插座已接地，当电冰箱的插头插入三孔插座时能使电冰箱的金属外壳接地，这样能防止金属外壳漏电时发生触电事故，故C正确；
D、由图可知，开关S断开时，a点在火线上，所以人接触a点会触电；b点在零线上，则人接触b点不会发生触电事故，故D错误。
故选：C。
15．【解答】解：A、甲图中两灯串联，串联电路中电流相等，灯泡消耗的实际电功率P＝UI＝I2R，因为RA＜RB，所以PA＜PB，因此甲灯泡比乙灯泡暗，故A错误；
B、甲图中滑动变阻器滑片向左滑动过程中，滑动变阻器的接入电阻变大，电路中的总电阻变大，电路中的电流变小，根据P＝I2R可知，每个小灯泡消耗的电功率变小，两个灯泡的亮度都变暗，故B错误；
C、乙图中两灯并联，所以两灯泡两端的电压相等，灯泡消耗的实际电功率P＝UI＝，因为RA＜RB，所以PA＞PB，因此甲灯泡比乙灯泡亮，故C正确；
D、乙图中滑动变阻器接在干路上，当滑片向左滑动时，变阻器接入电阻变大，根据分压原理，变阻器两端分得的电压变大，两灯泡两端的电压变小，根据P＝可知，灯泡的实际电功率变小，两个灯泡亮度都变暗，故D错误。
故选：C。
二．填空题
16．【解答】解：物质的比热容是物质的一个特性，其大小取决于物质的种类，还与物质的状态有关，与物体的温度、物体的质量、吸收的热量无关，故热水倒入冷水中，水的比热容不变；
设热水和冷水的温度差为t，一杯热水的质量为m0，原容器中的冷水的质量为m，
把热水倒入冷水中，冷水温度升高了10℃，
根据冷水吸收的热量等于热水放出的热量，
即Q吸＝Q放，c水m×10℃＝c水m0×（t﹣10℃）......①
又向容器中倒入一杯同样的热水，水温又上升了6℃，
根据冷水吸收的热量等于热水放出的热量，
即Q吸′＝Q放′，c水（m+m0）×6℃＝c水m0×（t﹣10℃﹣6℃）......②
联立①②解得：m＝3m0，t＝40℃；
再向容器内倒入同样一杯热水，设此时冷水的温度升高Δt，
根据冷水吸收的热量等于热水放出的热量，
即Q吸″＝Q放″，c水（m+2m0）×Δt＝c水m0×（t﹣10℃﹣6℃﹣Δt），
解得Δt＝4℃。
故答案为：不变，4。
17．【解答】解：因为水的比热容比泥土、沙石的比热容大，白天，在太阳照射下陆地和海水吸收相同的热量，海水温度上升慢，陆地升温快；陆地吸热后，温度上升快，热空气上升，风从海面吹向陆地，形成海风，故乙正确。
故答案为：快；乙。
18．【解答】解：（1）天然气与其它燃料相比较，天然气的热值大，燃烧时产生废气污染小，所以选择使用天然气；
（2）天然气的热值：q天然气＝＝＝8.4×107J/m3；
（3）水完全吸收了这些热量：Q吸＝Q放＝4.2×106J；
由Q吸＝cmΔt可知，Δt＝＝＝200℃；
由Δt＝t﹣t0可知，水的末温：t＝Δt+t0＝200℃+15℃＝215℃；
在一个标准大气压下，水的沸点是100℃，水沸腾时，吸收热量，温度保持不变，所以水的末温为100℃。
故答案为：热值；8.4×107；100。
19．【解答】解：
由电路图可知，R0与R串联，油量表串联在电路中；
当油箱内油量减少，油面下降，浮子下沉，R的滑片上移，滑动变阻器接入电路阻值变大，由串联电路电阻规律可知，电路的总电阻变大，由欧姆定律可知电路电流变小，即油量表示数变小。
故答案为：变大；变小。
20．【解答】解：当S接a时，电路为R1的简单电路，电热水器处于高温挡位，
由欧姆定律可得，R1的电阻：R1＝＝＝44Ω；
高温挡时电路消耗的电功率：P1＝UI1＝220V×5A＝1100W；
当S接b时，两电阻串联，电热水器处于低温挡位，
由P＝UI可得，电路中的电流：I2＝＝＝0.1A，
R1两端的电压：U1＝I2R1＝0.1A×44Ω＝4.4V，
因串联电路中总电压等于各分电压之和，
所以，R2两端的电压：U2＝U﹣U2＝220V﹣4.4V＝215.6V，
在低温挡工作10s，电流通过R2所做的功：W2＝U2I2t＝215.6V×0.1A×10s＝215.6J。
故答案为：44；1100；215.6。
21．【解答】解：（1）由电路图可知，R1、R2串联，电流表测量电路电流；
由图像可知，当R2＝20Ω时，P2＝0.8W，
由P＝I2R可得，电路中的电流：I＝＝＝0.2A，
由I＝可得，电路中的总电阻：R＝＝＝30Ω，
因串联电路中总电阻等于各分电阻之和，所以，R1的阻值：R1＝R﹣R2＝30Ω﹣20Ω＝10Ω；
（2）由图像可知，当滑动变阻器接入电路中的电阻为10Ω时滑动变阻器消耗的电功率最大，
由串联电路电阻特点可知，此时电路电流：I′＝＝＝＝0.3A，
滑动变阻器的最大电功率：P2大＝I′2R2′＝（0.3A）2×10Ω＝0.9W。
故答案为：10；0.9。
22．【解答】解：（1）在家庭电路中，电饭煲与空调之间工作相互不影响，是以并联的方式连接；
（2）家庭电流中电流过大总共有2个原因：短路和总功率过大，
图甲：用电器总功率等于各个用电器功率之和，并联的用电器越多，总功率越大，根据公式P＝UI，电流会非常大；
图乙：金属件将火线和零线接通，造成短路，电流直接通过导线，由于导线电阻很小，导致电流过大。
故答案为：（1）并联；（2）用电器总功率过大。
三．实验探究题
23．【解答】解：（1）酒精蒸汽将木塞顶开的过程，酒精蒸汽对木塞做了功，酒精蒸汽的内能转化为木塞的机械能，酒精蒸汽的内能减少；
（2）酒精蒸汽将木塞顶开的过程，酒精蒸汽的内能转化为木塞的机械能，该过程与热机的做功冲程能量转化相同。
故答案是：（1）减少；增加；（2）做功。
24．【解答】解：（1）为保护电路，连接实验电路时开关必须断开；滑动变阻器滑片向右移动时，连入电路的电阻变大，所以应将接线柱A接入电路，如图所示：
；
（2）电流表无示数，则电路可能断路，而电压表指针超过量程，说明电压表与电源连通，则原因可能是与电压表并联的电阻断路；
（3）探究“电流与电阻关系”时要控制定值电阻两端的电压不变，每次更换电阻后，都要移动滑动变阻器的滑片，此时眼睛应注意观察电压表示数；
（4）探究电流与电阻的实验中应控制定值电阻两端的电压不变，由乙图图象可知，实验中控制定值电阻两端的电压UV＝IR＝0.2A×10Ω＝2V，根据串联分压原理可知，将定值电阻由5Ω改换成10Ω的电阻，定值电阻增大，其分得的电压增大，要控制定值电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理知，应增大滑动变阻器连入电路中的电阻，所以滑片应向B端移动，使电压表的示数仍为2V；
由图乙可知，电阻两端的电压始终保持：UV＝IR＝0.2A×10Ω＝……＝0.04A×50Ω＝2V，为一定值，故由图像可以得到的结论是：电压一定时，电流与电阻成反比；
（5）电阻两端的电压始终保持UV＝2V，根据串联电路电压的规律，变阻器分得的电压：U滑＝U﹣UV＝6V﹣2V＝4V，变阻器分得的电压为电压表示数的2倍，根据分压原理，当接入30Ω电阻时，变阻器连入电路中的电阻为：R滑＝2×30Ω＝60Ω，故为了完成整个实验，应该选取最大阻值至少60Ω的滑动变阻器，而现有变阻器的最大电阻为50Ω，故将15Ω电阻换成30Ω电阻时，无论怎样移动滑片，都无法使电压表的示数达到2V，原因是滑动变阻器的最大阻值过小。
故答案为：（1）断开；如图所示；（2）断路；（3）电压表；（4）B；2；反比；（5）过小。
25．【解答】解：（1）原电路中，电压表测电源电压是错误的，电压表应测灯的电压，如下所示：
（2）电路连接正确后，闭合开关，而电流表有示数，则电路为通路，发现小灯泡不亮，电压表没有示数，则可能的故障是灯泡短路；
（3）当电压表示数为1.7V时，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.24A，由欧姆定律，灯的电阻：
R＝＝≈7.1Ω；
灯的功率：
P＝UI＝1.7V×0.24A≈0.41W；
实验序号
电压U/V
电流I/A
电阻R/Ω
电功率P/W
灯泡的亮度
1
0.5
0.16
3.1
0.08
不亮
2
1.7
0.24
7.1
0.41
较暗
3
2.5
0.28
8.9
0.70
正常
4
3.0
0.30
10.0
0.90
很亮
（4）根据实验目的分析实验数据及现象，可得出的结论是灯的实际功率越大，灯越亮。
（5）实验中小灯泡的电阻变化的原因是灯的电阻随温度的变化而变化；
（6）此实验中将小灯泡换成5Ω、10Ω、20Ω的定值电阻，可控制电阻电压一定，故还能完成的探究实验是：探究电压一定时，电流与电阻的关系。
故答案为：（1）如上所示；（2）灯泡短路；（3）0.24；7.1；0.41；（4）灯的实际功率越大，灯越亮；（5）灯的电阻随温度的变化而变化；（6）探究电压一定时，电流与电阻的关系。
四．计算题
26．【解答】解：（1）由公交车以10m/s的速度匀速行驶700m，公交车运动的时间t＝＝＝70s，
公交车发动机做的机械功W＝Pt＝200×103W×70s＝1.4×107J；
（2）0.2m3的氢燃料完全燃烧放出的热量Q放＝Vq＝0.2m3×1.4×108J/m3＝2.8×107J；
（3）这台公交车发动机的效率η＝×100%＝×100%＝50%。
答：（1）公交车发动机做的机械功是1.4×107J；
（2）0.2m3的氢燃料完全燃烧放出的热量是2.8×107J；
（3）这台公交车发动机的效率是50%。
27．【解答】解：
（1）由电路图可知，开关S接触点1时，只有R1连入电路中；开关S接触点2时，两电阻串联；
由串联电路电阻规律可知，开关S接触点2时，电路总电阻较大，由P＝可知，电源电压一定时，电路总电阻越大，电路消耗的电功率越小，因此开关S接触点2时，电饭煲处于保温状态，由图乙可知，此处的电功率：P保温＝200W；
（2）开关S接触点1时，只有R1连入电路中，则电饭煲处于加热状态，电功率：P加热＝800W，
由P＝可知，R1的阻值：R1＝＝＝60.5Ω，
开关S接触点2时，两电阻串联，电路的总电阻：R＝＝＝242Ω，
因串联电路的总电阻等于各分电阻之和，所以R2的阻值：R2＝R﹣R1＝242Ω﹣60.5Ω＝181.5Ω；
（3）根据图乙可知，电饭煲加热时间：t1＝12min，
电饭煲的保温时间：t2＝21min﹣12min＝9min，
电饭煲加热消耗的电能：W1＝P加热t1＝800W×12×60s＝5.76×105J，
电饭煲保温消耗的电能：W2＝P保温t2＝200W×9×60s＝1.08×105J，
电饭煲在这一次工作中一共消耗的电能：W＝W1+W2＝5.76×105J+1.08×105J＝6.84×105J＝0.19kW•h＝0.19度。
答：（1）开关S接触点2时，电饭煲处于保温状态，保温时的电功率为200W；
（2）R1、R2的电阻分别是60.5Ω和181.5Ω；
（3）电饭煲在这一次工作中一共消耗6.84×105J的电能；合0.19度电。
2021-2022学年四川省绵阳市江油市九年级（上）期末物理试卷
一．选择题
1．将一束鲜花插入花瓶，整个屋内都能闻到花香。这种现象的发生是由于（ ）
A．分子之间有相互作用力
B．分子永不停息地做无规则运动
C．分子间斥力大于引力
D．相互接触的两个物体存在温差
2．依据你所学的热学知识，下列说法中正确的是（ ）
A．物体吸收热量，温度不一定升高
B．物体的温度越高，所含热量越多
C．物体温度不变，内能一定不变
D．内能相同的两物体之间不会发生热传递
3．用两个酒精灯分别给质量相等的甲、乙两种物质加热，若在相等的时间内，它们吸收的热量相等，则下列判断正确的是（ ）
A．温度变化大的物质比热容大
B．温度变化大的物质比热容小
C．甲、乙两种物质的比热容一定相等
D．甲、乙两种物质的温度变化一定相等
4．关于四冲程汽油机，下列说法中正确的是（ ）
A．在吸气冲程，吸入气缸内的是空气
B．在压缩冲程，燃料燃烧，内能转化为化学能
C．汽油机的效率一般比柴油机的低
D．在排气冲程，进气门和排气门都打开
5．如图所示，闭合开关S，发现灯泡L1不亮，L2亮调节变阻器滑片P，L1始终不亮，L2变亮，出现这现象的原因可能是（ ）
A．滑动变阻器断路 B．滑动变阻器短路
C．灯泡L1断路 D．灯泡L1短路
6．对于如图所示的电路，下列描述不正确的是（ ）
A．断开S1，闭合S2、S3，电阻R1、R2两端电压相等
B．只闭合S1，流过电阻R1、R2的电流相等
C．只闭合S2，电阻R2单独工作
D．同时闭合S1、S3，电路会形成电源短路
7．同学在探究通过导体的电流与其电压的关系时，将记录的数据作出了如图所示的图像，根据图像，下列说法正确的是（ ）
A．导体甲、乙的电阻都随两端电压的增大而增大
B．导体甲的电阻大于乙的电阻
C．将导体甲与乙串联后接入电路，甲的电压大
D．将导体甲与乙并联后接入电路，甲的电流大
8．假期小明一家出门旅游，出发前家里只有一台额定功率为0.2kW的冰箱正常工作，其它用电器都已关闭.小明看到家里电能表的示数为2021.6kW•h，过了7天小明回家再次查看电能表的示数如图所示。下列有关说法正确的是（ ）
A．这段时间冰箱消耗的电能是70kW•h
B．冰箱每天平均工作的时间为1h
C．冰箱正常工作1h电能表的转盘转过120转
D．再有其它家电和冰箱一同正常工作时，电能表转盘的转速不变
9．如图所示电路中，L1、L2分别标有“3V 3W”和“3V 1.5W”的字样，开关S闭合后，其中有一个灯泡能正常工作（不考虑灯丝温度的变化）。下列说法正确的是（ ）
A．灯泡L1正常发光
B．通过L1和L2的电流之比是1：2
C．电源电压是4.5V
D．两灯消耗的总功率是4W
10．如图所示，电源电压为6V，定值电阻R＝18Ω，在S闭合的情况下，下列说法正确的是（ ）
A．在 a、b 两点间接入一个合适的电压表时，电压表有明显示数
B．在 a、b 两点间接入导线，电流 2s做的功是2J
C．在 a、b 两点间接入一个“1.5V 0.25A”的小灯泡，小灯泡不能正常发光
D．在 a、b 两点间接入一个12Ω的电阻，电路消耗的总功率为0.5W
11．如图所示，是定值电阻R和小灯泡L中电流随电压变化的图像，由图像可知（ ）
A．乙是小灯泡的I﹣U图像
B．定值电阻的阻值为5Ω
C．定值电阻R和小灯泡L并联接在4V的电源上，甲乙消耗的电功率之比为1：2
D．定值电阻R和小灯泡L串联接在5V的电源上，电路的总功率为2W
12．如图所示，电源电压保持不变。闭合开关S，当滑片P置于滑动变阻器的中点时，电压表的示数为4V；当滑片置于滑动变阻器的b端时，电压表的示数变化了2V，此后100s内定值电阻R1产生的热量为200J。下列结果正确的是（ ）
A．电源电压为10V
B．R1的阻值为18Ω
C．滑动变阻器R的最大阻值为9Ω
D．R1先后两次消耗的电功率之比4：3
13．下列说法正确的是（ ）
A．电灯开关短路可以引起空气开关跳闸
B．电灯的开关应该接在火线和电灯之间
C．保险丝应该接在闸刀开关之后的零线上
D．空气开关跳闸一定是家庭电路发生短路
14．如图所示是家庭电路的一部分。下列说法正确的是（ ）
A．输电线B与大地之间的电压为220V
B．测电笔插入插座的左右插孔，氖管都能发光
C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D．断开开关S后，站在地上的人接触a点或b点一定不会触电
15．在探究“电功率与电阻关系”时，实验准备了阻值分别为5Ω、15Ω的A、B两个同一类型的灯泡。同学们按图甲、图乙设计了两个实验电路进行探究。不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）
A．图甲中A灯泡比B灯泡亮
B．图甲中滑动变阻器滑片向左滑动过程中，两个灯泡的亮度都变亮
C．图乙中A灯泡比B灯泡亮
D．图乙中滑动变阻器滑片向左滑动过程中，两个灯泡的亮度都变亮
二．填空题
16．将一杯热水倒入盛有一些冷水的容器中水的比热容将 （选填“变大”、“变小”或“不变”），如果冷水的温度升高了10℃，又向容器内倒入同样一杯热水，冷水的温度又升高了6℃。如果再向容器内倒入同样一杯热水，则冷水温度可再升高 ℃（不计热量损失）。
17．在沿海地区炎热的天气里，由于陆地与海水的比热容不同，易形成海陆风；白天，陆地比大海升温 （慢/快），地面与海面上空的空气形成对流，形成海风，如图 （甲/乙）所示。
18．“西气东输”工程中，输送的燃料为天然气。这是利用了天然气 较大的特性，当0.05m3天然气完全燃烧可以放出的热量为4.2×106J，则天然气的热值为 J/m3，质量为5kg、温度为15℃的水完全吸收了这些热量后，它的末温为 ℃（在一个标准大气压下）。
19．如图是一种自动测定油箱内油面高度的装置，R相当于滑动变阻器，它的金属滑片是杠杆的一端，从油量表（相当于电流表）指针所指的刻度，就可以知道油箱内油面的高度；当油箱内油量减少，油面下降，浮子下沉，R的滑片上移，接入电路中的电阻 ，则油量表相应的示数 （选填“变大”、“变小”或“不变”）。
20．如图为一台两挡式电热水器的内部简化电路，S为温控开关，当S接a时电路中的电流为5A；当S接b时电路消耗的电功率为22W，则R1的电阻为 Ω；高温挡时电路消耗的电功率为 W；在低温挡工作10s，电流通过R2所做的功为 J。
21．如图甲所示，电源电压为6V恒定不变，滑动变阻器R2最大阻值是20Ω。闭合开关，滑动变阻器的P﹣R图象如图乙所示，则R1＝ Ω；滑动变阻器R2消耗的最大功率为 W。
22．（1）家庭电路中，电饭煲与空调是 连接的（选填“串联”或“并联”）；
（2）如图所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来，甲、乙两图产生电流过大的原因是不同的。请指出甲图电流过大的原因 。
三．实验探究题
23．如图所示，把一个薄壁金属管固定在支架上，管中装一些酒精，然后用软木塞塞紧。用绳子缠绕在金属管上，迅速来回拉动绳子，过一会儿会看到软木塞被顶开。根据实验现象回答下列问题：
（1）酒精蒸汽将木塞顶开的过程，酒精蒸汽的内能 ，软木塞的机械能 （选填“增加”“不变”或“减少”）；
（2）上述（1）的过程中能量的转化与四冲程汽油机工作时的 冲程相同。
24．在“探究电流与电阻的关系”实验中，部分器材选用如下：电压为6V的电源，阻值为0～50Ω的滑动变阻器，5Ω、10Ω、20Ω、30Ω的定值电阻各一个，其他器材，回答下列问题。
（1）用笔画线代替导线将甲图中的电路连接完整。连接电路时，开关应 ，要求滑动变阻器滑片向右移动时电阻变大。
（2）闭合开关后，发现电流表无示数，电压表指针超过量程，则电路的故障可能是定值电阻 （选填“短路”或“断路”）。
（3）排除故障后，先将5Ω定值电阻接入电路，在移动滑动变阻器滑片的过程中，眼睛应注意观察 （选填“电流表”、“电压表”或“滑动变阻器”）。
（4）接下来断开开关，取下5Ω的定值电阻，换成10Ω的定值电阻，闭合开关，应向 （选填“A”或“B”）端移动滑片，直至电压表示数为 V时，读出电流表的示数。记录实验数据，并绘制成图乙所示，分析图像可知：当导体两端的电压一定时，通过导体的电流与导体的电阻成 。
（5）当将20Ω电阻换成30Ω电阻时，无论怎样移动滑片，都无法保证电压不变，原因是滑动变阻器的最大阻值 （选填“过大”或“过小”）。
25．小明同学为了探究小灯泡亮度与实际功率的关系，设计了如图甲所示的实验电路，小灯泡标有“2.5V”的字样。
（1）图甲是小明连接的实验电路，同组的小红同学发现图中有一根导线连接错误，请你在这根导线上打“×”，并在图中改正。
（2）电路连接正确后，闭合开关，发现小灯泡不亮，而电流表有示数，电压表没有示数。则可能的故障是 。
（3）排除故障后继续实验，小明进行了4次测量，并将有关数据及现象记录在如下表格中。当电压表示数为 1.7V时，电流表示数如图乙所示，请根据电流表的示数把表格补充完整。
实验序号
电压U/V
电流I/A
电阻R/Ω
电功率P/W
灯泡的亮度
1
0.5
0.16
3.1
0.08
不亮
2
1.7
较暗
3
2.5
0.28
8.9
0.70
正常
4
3.0
0.30
10.0
0.90
很亮
（4）根据实验目的分析实验数据及现象，可得出的结论是： 。
（5）实验中小灯泡的电阻变化的原因是 。
（6）此实验中将小灯泡换成5Ω、10Ω、20Ω的定值电阻还能完成的探究实验是： 。
四．计算题
26．某氢能源公交车以10m/s的速度在平直公路上匀速行驶，发动机的功率为200kW，每行驶700m消耗氢燃料0.2m3，计算在这个过程中：（氢燃料的热值为1.4×108J/m3）
（1）发动机做了多少机械功；
（2）0.2m3的氢燃料完全燃烧放出的热量；
（3）这台公交车发动机的效率。
27．某型号电饭煲有加热和保温功能，如图甲所示为其内部电路原理图，图乙是该电饭煲在一次工作中电功率与时间的关系图像。
（1）用所学的物理知识分析说明：当开关S接触点2时，电饭煲处于什么功能状态？此时电饭煲的电功率为多少？
（2）分析计算电路中R1、R2的电阻分别是多少？
（3）电饭煲在这一次工作中一共消耗多少焦的电能？合用了多少度电？
2021-2022学年四川省绵阳市江油市九年级（上）期末物理试卷
参考答案与试题解析
一．选择题
1．【解答】解：将一束鲜花插入花瓶，整个屋内都能闻到花香，是因为花香分子运动到空气中，吸入鼻腔，这说明了分子在不停地做无规则运动。
故选：B。
2．【解答】解：A、物体吸收热量，内能增加，温度可以不变，比如晶体熔化时，故A正确；
B、由于热量是个过程量，所以不能说物体含有多少热量，故B错误；
C、晶体熔化时，吸收热量，内能增加，温度可以不变，故C错误；
D、温度相同的两物体间不会发生热传递，故D错误。
故选：A。
3．【解答】解：AB、甲、乙质量和吸收热量相等，由c＝知，温度变化大的比热容小，故A错误，B正确；
C、由于不知温度变化量，所以无法判断甲、乙的比热容大小，故C错误；
D、如果甲、乙的比热容大小相同，在吸收相同热量时，变化的温度可能是相等的，故D错误；
故选：B。
4．【解答】解：A、四冲程汽油机，在吸气冲程，吸入气缸内的是汽油和空气的混合物，故A错误；
B、从能量转化的角度看，四冲程内燃机在压缩冲程末燃料燃烧将化学能转化为内能，故B错误；
C、压缩冲程柴油机压缩程度更大，压缩冲程末温度更高，所以柴油机属于压燃式，柴油机的机械效率更高，汽油机的效率低，故C正确；
D、排气冲程，进气门关闭，排气门打开，故D错误。
故选：C。
5．【解答】解：
A、若滑动变阻器断路，则整个电路断路，两灯都不亮，故A错误；
B、若滑动变阻器短路了，则滑动变阻器不会引起L2亮度的变化，故B错误；
C、若灯泡L1断路，电路中无电流，两个灯泡都不能发光，故C错误；
D、若灯L1短路，则L1不亮，由于电路的总电阻变小，根据欧姆定律可知，电流变大，则灯L2变亮，故D正确。
故选：D。
6．【解答】解：
A、由图可知，断开S1，闭合S2、S3，电流经开关S2后，分别流入R1、R2，则阻R1、R2组成并联电路，电阻R1、R2两端电压相等，故A正确；
B、由图可知，只闭合S1，电流只有一条路径：正极→S1→R1→R2→负极，所以电阻R1、R2组成串联电路，流过电阻R1、R2的电流相等，故B正确；
C、由图可知，只闭合S2，电流只有一条路径：正极→S2→R1→负极，R2没有连入电路，R1单独工作，故C错误；
D、同时闭合S1、S3时，电流没有经电阻，而是沿闭合的开关S1、S3直接流回负极，形成电源短路，故D正确。
故选：C。
7．【解答】解：A、由图象可知，通过甲、乙两电阻的电流与各自两端的电压成正比例函数，即通过导体甲、乙的电流与两端的电压成正比，由欧姆定律可知它们的电阻都是定值，故A错误；
B、由图象，当通过甲、乙的电流都0.2A时，乙两端电压大于甲，由欧姆定律可知乙的电阻大于甲，故B错误；
C、将导体甲与乙串联后接入电路，串联电路各处电流相等，由U＝IR可知电阻大，其两端的电压就大，所以乙的电压大，故C错误；
D、将导体甲与乙并联后接入电路，并联电路各支路两端电压相等，由I＝可知电阻小，通过电阻的电流就大，所以甲的电流大，故D正确。
故选：D。
8．【解答】解：
A、由图知，小明回到家时电能表的读数为2028.6kW•h，而离开家时电能表的示数为2021.6kW•h，则在这7天内所消耗的电能W＝2028.6kW•h﹣2021.6kW•h＝7kW•h，故A错误；
B、冰箱的电功率为：P＝200W＝0.2kW，由W＝Pt可得t＝＝＝35h，则每天工作的时间为＝5h，故B错误；
C、冰箱正常工作1h消耗的电能为：W'＝Pt'＝0.2kW×1h＝0.2kW•h，电能表的转盘转过0.2kW•h×600r/kW•h＝120转，故C正确；
D、再有其它家电和冰箱一同正常工作时，总功率增加，则电能表转盘的转速增大，故D错误。
故选：C。
9．【解答】解：AB、根据P＝UI可知灯泡L1正常发光时的电流I1＝＝＝1A，
灯泡L2正常发光时的电流I2＝＝＝0.5A，
不考虑灯丝温度的变化，根据欧姆定律可知灯泡L1的电阻R1＝＝＝3Ω，
灯泡L2的电阻R2＝＝＝6Ω；
串联电路中电流处处相等，可知电路中的电流为I＝I2＝0.5A，则灯泡L2正常发光，
通过L1和L2的电流之比是1：1，故AB错误；
C、根据欧姆定律可知电源电压U＝IR总＝0.5A×（3Ω+6Ω）＝4.5V，故C正确；
D、根据P＝UI可知两灯消耗的总功率P＝UI＝4.5V×0.5A＝2.25W，故D错误。
故选：C。
10．【解答】解：A、在a、b两点间接入一个合适的电压表时，电压表串联在电路中测电源的电压，示数为6V，即电压表有明显示数，故A正确；
B、在 a、b 两点间接入导线，电路为R的简单电路，电流 2s做的功W＝t＝×2s＝4J，故B错误；
C、因串联电路中总电压等于各分电压之和，所以，若灯泡正常发光时，串联电阻两端的电压：U串＝U﹣UL＝6V﹣1.5V＝4.5V，
因串联电路中各处的电流相等，
所以，由I＝可得，串联电阻的阻值：
R串＝＝＝18Ω，与R＝18Ω相符，故小灯泡能正常发光，故C错误；
D、在a、b两点间接入一个12Ω的电阻时，电路中的电流为：
I′＝＝＝0.2A，
电路消耗的总功率为：
P＝UI′＝6V×0.2A＝1.2W，故D错误。
故选：A。
11．【解答】解：（1）由图象可知乙为定值电阻的图像，当U＝4V时，I＝0.4A，
由欧姆定律可得，电阻R的阻值：R＝＝＝10Ω，故AB错误；
（2）将R和L并联在电源电压为4V的电路中时，因并联电路中各支路两端的电压相等，且支路电压等于电源电压，所以它们两端的电压均为4V，
由图象可知对应的电流：IL＝0.8A，IR＝0.4A，
所以甲消耗的电功率：P甲＝UIL＝4V×0.8A＝3.2W，
乙消耗的电功率：P乙＝UIR＝4V×0.4A＝1.6W，
则甲乙消耗的电功率之比：＝＝，故C错误；
（3）串联电路各处电流相等，由图可知当通过电路的电流为0.4A时，灯泡两端的电压为1V，定值电阻两端的电压为4V，
串联电路总电压等于各部分电压之和，所以此时的电源电压：U＝UL+UR＝1V+4V＝5V，符合题目条件，
则电路的总功率：P总＝U'I'＝5V×0.4A＝2W，故D正确。
故选：D。
12．【解答】解：
ABC、由电路图可知R和R1串联，电压表测滑动变阻器R两端的电压；
设滑动变阻器的最大阻值为R，即当滑片置于滑动变阻器的b端时，其阻值为R；
当滑片P置于滑动变阻器的中点时，其阻值为；
由题意可知，当滑片置于滑动变阻器的中点时，电压表示数为4V，即UR＝4V，
由欧姆定律可得此时电流为：I1＝，
当滑片置于滑动变阻器的b端时，电压表的示数变化了2V，即UR′＝UR+2V＝4V+2V＝6V，
由欧姆定律可得此时电流为：I2＝，
则前后两次的电流之比为I1：I2＝：＝4：3﹣﹣﹣﹣﹣①，
滑片置于滑动变阻器的中点时，由电阻的串联和欧姆定律可得电源电压为：U＝I1（R1+R）﹣﹣﹣﹣②，
滑片置于滑动变阻器的b端时，同理可得电源电压为：U＝I2（R1+R）﹣﹣﹣﹣③，
因电源电压不变，联立①②③解得R1＝R（即变阻器的最大阻值与R1的阻值相等）；
当滑片置于滑动变阻器的b端时，变阻器的最大电阻和R1串联，且二者的阻值相等，UR′＝6V，
由串联分压的规律可知，此时R1的电压U1′＝UR′＝6V，
则电源电压U＝U1′+UR′＝6V+6V＝12V，故A错误；
此时100s内定值电阻R1产生的热量为200J，
由Q＝W＝t可得R1的阻值：R1＝＝＝18Ω，则滑动变阻器R的最大阻值也为18Ω，故B正确，C错误；
D、当滑片P置于滑动变阻器的中点时，R1消耗的电功率为：P1＝I12R1，
当滑片P置于滑动变阻器的b端时，R1消耗的电功率为：P2＝I22R1，
则R1先后两次消耗的电功率之比为：＝＝（）2＝（）2＝，故D错误。
故选：B。
13．【解答】解：A、控制用电器的开关短接时，相当于开关闭合，用电器正常工作，不会引起空气开关跳闸，故A错误；
B、为了安全，电灯的开关应该接在火线和电灯之间，故B正确；
C、保险丝应该接在闸刀开关之后的火线上，故C错误；
D、空气开关跳闸，可能是发生了短路，也可能是用电器的总电功率过大，故D错误。
故选：B。
14．【解答】解：如图是正常家庭电路的一部分，图中开关接在导线A上，所以A是火线、B是零线，
A、火线和零线间的电压为220V，零线和大地之间的电压为0V，则导线B与大地之间的电压为0V，故A错误；
B、插座的左孔接零线，右孔接火线，所以，测电笔插入插座的左孔时氖管不发光，插入插座的右孔时氖管发光，故B错误；
C、图中三孔插座已接地，当电冰箱的插头插入三孔插座时能使电冰箱的金属外壳接地，这样能防止金属外壳漏电时发生触电事故，故C正确；
D、由图可知，开关S断开时，a点在火线上，所以人接触a点会触电；b点在零线上，则人接触b点不会发生触电事故，故D错误。
故选：C。
15．【解答】解：A、甲图中两灯串联，串联电路中电流相等，灯泡消耗的实际电功率P＝UI＝I2R，因为RA＜RB，所以PA＜PB，因此甲灯泡比乙灯泡暗，故A错误；
B、甲图中滑动变阻器滑片向左滑动过程中，滑动变阻器的接入电阻变大，电路中的总电阻变大，电路中的电流变小，根据P＝I2R可知，每个小灯泡消耗的电功率变小，两个灯泡的亮度都变暗，故B错误；
C、乙图中两灯并联，所以两灯泡两端的电压相等，灯泡消耗的实际电功率P＝UI＝，因为RA＜RB，所以PA＞PB，因此甲灯泡比乙灯泡亮，故C正确；
D、乙图中滑动变阻器接在干路上，当滑片向左滑动时，变阻器接入电阻变大，根据分压原理，变阻器两端分得的电压变大，两灯泡两端的电压变小，根据P＝可知，灯泡的实际电功率变小，两个灯泡亮度都变暗，故D错误。
故选：C。
二．填空题
16．【解答】解：物质的比热容是物质的一个特性，其大小取决于物质的种类，还与物质的状态有关，与物体的温度、物体的质量、吸收的热量无关，故热水倒入冷水中，水的比热容不变；
设热水和冷水的温度差为t，一杯热水的质量为m0，原容器中的冷水的质量为m，
把热水倒入冷水中，冷水温度升高了10℃，
根据冷水吸收的热量等于热水放出的热量，
即Q吸＝Q放，c水m×10℃＝c水m0×（t﹣10℃）......①
又向容器中倒入一杯同样的热水，水温又上升了6℃，
根据冷水吸收的热量等于热水放出的热量，
即Q吸′＝Q放′，c水（m+m0）×6℃＝c水m0×（t﹣10℃﹣6℃）......②
联立①②解得：m＝3m0，t＝40℃；
再向容器内倒入同样一杯热水，设此时冷水的温度升高Δt，
根据冷水吸收的热量等于热水放出的热量，
即Q吸″＝Q放″，c水（m+2m0）×Δt＝c水m0×（t﹣10℃﹣6℃﹣Δt），
解得Δt＝4℃。
故答案为：不变，4。
17．【解答】解：因为水的比热容比泥土、沙石的比热容大，白天，在太阳照射下陆地和海水吸收相同的热量，海水温度上升慢，陆地升温快；陆地吸热后，温度上升快，热空气上升，风从海面吹向陆地，形成海风，故乙正确。
故答案为：快；乙。
18．【解答】解：（1）天然气与其它燃料相比较，天然气的热值大，燃烧时产生废气污染小，所以选择使用天然气；
（2）天然气的热值：q天然气＝＝＝8.4×107J/m3；
（3）水完全吸收了这些热量：Q吸＝Q放＝4.2×106J；
由Q吸＝cmΔt可知，Δt＝＝＝200℃；
由Δt＝t﹣t0可知，水的末温：t＝Δt+t0＝200℃+15℃＝215℃；
在一个标准大气压下，水的沸点是100℃，水沸腾时，吸收热量，温度保持不变，所以水的末温为100℃。
故答案为：热值；8.4×107；100。
19．【解答】解：
由电路图可知，R0与R串联，油量表串联在电路中；
当油箱内油量减少，油面下降，浮子下沉，R的滑片上移，滑动变阻器接入电路阻值变大，由串联电路电阻规律可知，电路的总电阻变大，由欧姆定律可知电路电流变小，即油量表示数变小。
故答案为：变大；变小。
20．【解答】解：当S接a时，电路为R1的简单电路，电热水器处于高温挡位，
由欧姆定律可得，R1的电阻：R1＝＝＝44Ω；
高温挡时电路消耗的电功率：P1＝UI1＝220V×5A＝1100W；
当S接b时，两电阻串联，电热水器处于低温挡位，
由P＝UI可得，电路中的电流：I2＝＝＝0.1A，
R1两端的电压：U1＝I2R1＝0.1A×44Ω＝4.4V，
因串联电路中总电压等于各分电压之和，
所以，R2两端的电压：U2＝U﹣U2＝220V﹣4.4V＝215.6V，
在低温挡工作10s，电流通过R2所做的功：W2＝U2I2t＝215.6V×0.1A×10s＝215.6J。
故答案为：44；1100；215.6。
21．【解答】解：（1）由电路图可知，R1、R2串联，电流表测量电路电流；
由图像可知，当R2＝20Ω时，P2＝0.8W，
由P＝I2R可得，电路中的电流：I＝＝＝0.2A，
由I＝可得，电路中的总电阻：R＝＝＝30Ω，
因串联电路中总电阻等于各分电阻之和，所以，R1的阻值：R1＝R﹣R2＝30Ω﹣20Ω＝10Ω；
（2）由图像可知，当滑动变阻器接入电路中的电阻为10Ω时滑动变阻器消耗的电功率最大，
由串联电路电阻特点可知，此时电路电流：I′＝＝＝＝0.3A，
滑动变阻器的最大电功率：P2大＝I′2R2′＝（0.3A）2×10Ω＝0.9W。
故答案为：10；0.9。
22．【解答】解：（1）在家庭电路中，电饭煲与空调之间工作相互不影响，是以并联的方式连接；
（2）家庭电流中电流过大总共有2个原因：短路和总功率过大，
图甲：用电器总功率等于各个用电器功率之和，并联的用电器越多，总功率越大，根据公式P＝UI，电流会非常大；
图乙：金属件将火线和零线接通，造成短路，电流直接通过导线，由于导线电阻很小，导致电流过大。
故答案为：（1）并联；（2）用电器总功率过大。
三．实验探究题
23．【解答】解：（1）酒精蒸汽将木塞顶开的过程，酒精蒸汽对木塞做了功，酒精蒸汽的内能转化为木塞的机械能，酒精蒸汽的内能减少；
（2）酒精蒸汽将木塞顶开的过程，酒精蒸汽的内能转化为木塞的机械能，该过程与热机的做功冲程能量转化相同。
故答案是：（1）减少；增加；（2）做功。
24．【解答】解：（1）为保护电路，连接实验电路时开关必须断开；滑动变阻器滑片向右移动时，连入电路的电阻变大，所以应将接线柱A接入电路，如图所示：
；
（2）电流表无示数，则电路可能断路，而电压表指针超过量程，说明电压表与电源连通，则原因可能是与电压表并联的电阻断路；
（3）探究“电流与电阻关系”时要控制定值电阻两端的电压不变，每次更换电阻后，都要移动滑动变阻器的滑片，此时眼睛应注意观察电压表示数；
（4）探究电流与电阻的实验中应控制定值电阻两端的电压不变，由乙图图象可知，实验中控制定值电阻两端的电压UV＝IR＝0.2A×10Ω＝2V，根据串联分压原理可知，将定值电阻由5Ω改换成10Ω的电阻，定值电阻增大，其分得的电压增大，要控制定值电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理知，应增大滑动变阻器连入电路中的电阻，所以滑片应向B端移动，使电压表的示数仍为2V；
由图乙可知，电阻两端的电压始终保持：UV＝IR＝0.2A×10Ω＝……＝0.04A×50Ω＝2V，为一定值，故由图像可以得到的结论是：电压一定时，电流与电阻成反比；
（5）电阻两端的电压始终保持UV＝2V，根据串联电路电压的规律，变阻器分得的电压：U滑＝U﹣UV＝6V﹣2V＝4V，变阻器分得的电压为电压表示数的2倍，根据分压原理，当接入30Ω电阻时，变阻器连入电路中的电阻为：R滑＝2×30Ω＝60Ω，故为了完成整个实验，应该选取最大阻值至少60Ω的滑动变阻器，而现有变阻器的最大电阻为50Ω，故将15Ω电阻换成30Ω电阻时，无论怎样移动滑片，都无法使电压表的示数达到2V，原因是滑动变阻器的最大阻值过小。
故答案为：（1）断开；如图所示；（2）断路；（3）电压表；（4）B；2；反比；（5）过小。
25．【解答】解：（1）原电路中，电压表测电源电压是错误的，电压表应测灯的电压，如下所示：
（2）电路连接正确后，闭合开关，而电流表有示数，则电路为通路，发现小灯泡不亮，电压表没有示数，则可能的故障是灯泡短路；
（3）当电压表示数为1.7V时，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.24A，由欧姆定律，灯的电阻：
R＝＝≈7.1Ω；
灯的功率：
P＝UI＝1.7V×0.24A≈0.41W；
实验序号
电压U/V
电流I/A
电阻R/Ω
电功率P/W
灯泡的亮度
1
0.5
0.16
3.1
0.08
不亮
2
1.7
0.24
7.1
0.41
较暗
3
2.5
0.28
8.9
0.70
正常
4
3.0
0.30
10.0
0.90
很亮
（4）根据实验目的分析实验数据及现象，可得出的结论是灯的实际功率越大，灯越亮。
（5）实验中小灯泡的电阻变化的原因是灯的电阻随温度的变化而变化；
（6）此实验中将小灯泡换成5Ω、10Ω、20Ω的定值电阻，可控制电阻电压一定，故还能完成的探究实验是：探究电压一定时，电流与电阻的关系。
故答案为：（1）如上所示；（2）灯泡短路；（3）0.24；7.1；0.41；（4）灯的实际功率越大，灯越亮；（5）灯的电阻随温度的变化而变化；（6）探究电压一定时，电流与电阻的关系。
四．计算题
26．【解答】解：（1）由公交车以10m/s的速度匀速行驶700m，公交车运动的时间t＝＝＝70s，
公交车发动机做的机械功W＝Pt＝200×103W×70s＝1.4×107J；
（2）0.2m3的氢燃料完全燃烧放出的热量Q放＝Vq＝0.2m3×1.4×108J/m3＝2.8×107J；
（3）这台公交车发动机的效率η＝×100%＝×100%＝50%。
答：（1）公交车发动机做的机械功是1.4×107J；
（2）0.2m3的氢燃料完全燃烧放出的热量是2.8×107J；
（3）这台公交车发动机的效率是50%。
27．【解答】解：
（1）由电路图可知，开关S接触点1时，只有R1连入电路中；开关S接触点2时，两电阻串联；
由串联电路电阻规律可知，开关S接触点2时，电路总电阻较大，由P＝可知，电源电压一定时，电路总电阻越大，电路消耗的电功率越小，因此开关S接触点2时，电饭煲处于保温状态，由图乙可知，此处的电功率：P保温＝200W；
（2）开关S接触点1时，只有R1连入电路中，则电饭煲处于加热状态，电功率：P加热＝800W，
由P＝可知，R1的阻值：R1＝＝＝60.5Ω，
开关S接触点2时，两电阻串联，电路的总电阻：R＝＝＝242Ω，
因串联电路的总电阻等于各分电阻之和，所以R2的阻值：R2＝R﹣R1＝242Ω﹣60.5Ω＝181.5Ω；
（3）根据图乙可知，电饭煲加热时间：t1＝12min，
电饭煲的保温时间：t2＝21min﹣12min＝9min，
电饭煲加热消耗的电能：W1＝P加热t1＝800W×12×60s＝5.76×105J，
电饭煲保温消耗的电能：W2＝P保温t2＝200W×9×60s＝1.08×105J，
电饭煲在这一次工作中一共消耗的电能：W＝W1+W2＝5.76×105J+1.08×105J＝6.84×105J＝0.19kW•h＝0.19度。
答：（1）开关S接触点2时，电饭煲处于保温状态，保温时的电功率为200W；
（2）R1、R2的电阻分别是60.5Ω和181.5Ω；
（3）电饭煲在这一次工作中一共消耗6.84×105J的电能；合0.19度电。
相关试卷
四川省绵阳市江油市2023-2024学年八年级上学期1月期末物理试题含答案： 这是一份四川省绵阳市江油市2023-2024学年八年级上学期1月期末物理试题含答案，文件包含2023-2024学年度四川江油市八年级期末教育质量监测物理试卷docx、参考答案docx等2份试卷配套教学资源，其中试卷共8页， 欢迎下载使用。
四川省绵阳市江油市2023-2024学年九年级上学期1月期末物理试题： 这是一份四川省绵阳市江油市2023-2024学年九年级上学期1月期末物理试题，共24页。试卷主要包含了考生结束后，将答题卡交回等内容，欢迎下载使用。
四川省绵阳市江油市2022-2023学年九年级上学期期中物理试题： 这是一份四川省绵阳市江油市2022-2023学年九年级上学期期中物理试题，共20页。
