2025-2026学年四川省成都市某校九年级上学期1月月考物理试卷（解析版）

这是一份2025-2026学年四川省成都市某校九年级上学期1月月考物理试卷（解析版），共24页。试卷主要包含了单项选择题，填空题，作图与计算题，实验与探究题等内容，欢迎下载使用。

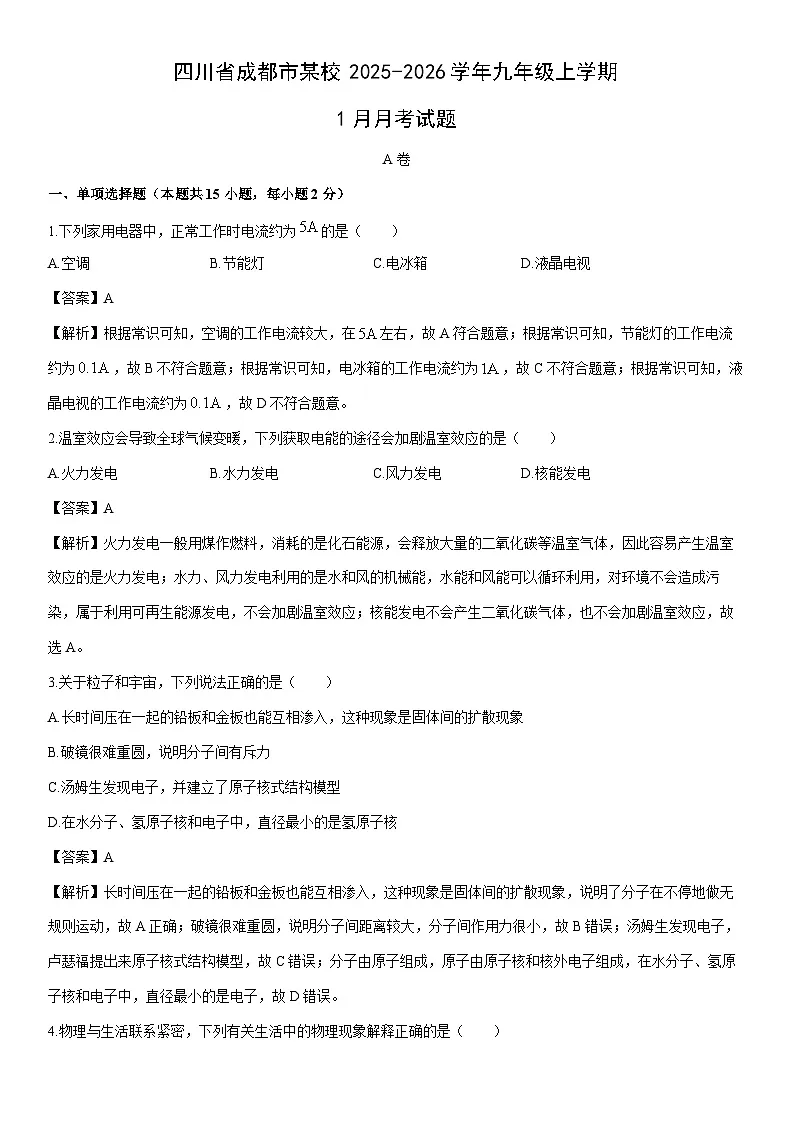

A卷
一、单项选择题（本题共15小题，每小题2分）
1.下列家用电器中，正常工作时电流约为的是（ ）
A.空调B.节能灯C.电冰箱D.液晶电视
【答案】A
【解析】根据常识可知，空调的工作电流较大，在左右，故A符合题意；根据常识可知，节能灯的工作电流约为，故B不符合题意；根据常识可知，电冰箱的工作电流约为，故C不符合题意；根据常识可知，液晶电视的工作电流约为，故D不符合题意。
2.温室效应会导致全球气候变暖，下列获取电能的途径会加剧温室效应的是（ ）
A.火力发电B.水力发电C.风力发电D.核能发电
【答案】A
【解析】火力发电一般用煤作燃料，消耗的是化石能源，会释放大量的二氧化碳等温室气体，因此容易产生温室效应的是火力发电；水力、风力发电利用的是水和风的机械能，水能和风能可以循环利用，对环境不会造成污染，属于利用可再生能源发电，不会加剧温室效应；核能发电不会产生二氧化碳气体，也不会加剧温室效应，故选A。
3.关于粒子和宇宙，下列说法正确的是（ ）
A.长时间压在一起的铅板和金板也能互相渗入，这种现象是固体间的扩散现象
B.破镜很难重圆，说明分子间有斥力
C.汤姆生发现电子，并建立了原子核式结构模型
D.在水分子、氢原子核和电子中，直径最小的是氢原子核
【答案】A
【解析】长时间压在一起的铅板和金板也能互相渗入，这种现象是固体间的扩散现象，说明了分子在不停地做无规则运动，故A正确；破镜很难重圆，说明分子间距离较大，分子间作用力很小，故B错误；汤姆生发现电子，卢瑟福提出来原子核式结构模型，故C错误；分子由原子组成，原子由原子核和核外电子组成，在水分子、氢原子核和电子中，直径最小的是电子，故D错误。
4.物理与生活联系紧密，下列有关生活中的物理现象解释正确的是（ ）

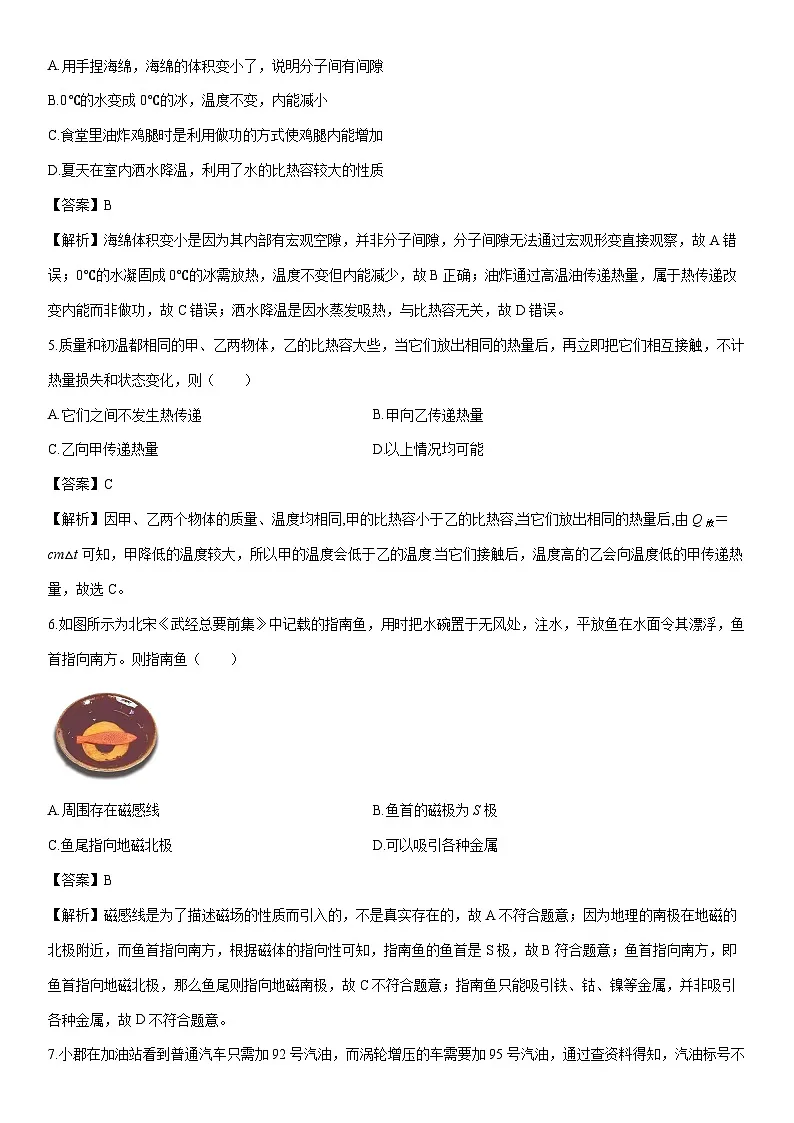

A.用手捏海绵，海绵的体积变小了，说明分子间有间隙
B.0℃的水变成0℃的冰，温度不变，内能减小
C.食堂里油炸鸡腿时是利用做功的方式使鸡腿内能增加
D.夏天在室内洒水降温，利用了水的比热容较大的性质
【答案】B
【解析】海绵体积变小是因为其内部有宏观空隙，并非分子间隙，分子间隙无法通过宏观形变直接观察，故A错误；0℃的水凝固成0℃的冰需放热，温度不变但内能减少，故B正确；油炸通过高温油传递热量，属于热传递改变内能而非做功，故C错误；洒水降温是因水蒸发吸热，与比热容无关，故D错误。
5.质量和初温都相同的甲、乙两物体，乙的比热容大些，当它们放出相同的热量后，再立即把它们相互接触，不计热量损失和状态变化，则（ ）
A.它们之间不发生热传递B.甲向乙传递热量
C.乙向甲传递热量D.以上情况均可能
【答案】C
【解析】因甲、乙两个物体的质量、温度均相同,甲的比热容小于乙的比热容,当它们放出相同的热量后,由Q放＝cm△t可知，甲降低的温度较大，所以甲的温度会低于乙的温度.当它们接触后，温度高的乙会向温度低的甲传递热量，故选C。
6.如图所示为北宋《武经总要前集》中记载的指南鱼，用时把水碗置于无风处，注水，平放鱼在水面令其漂浮，鱼首指向南方。则指南鱼（ ）
A.周围存在磁感线B.鱼首的磁极为S极
C.鱼尾指向地磁北极D.可以吸引各种金属
【答案】B
【解析】磁感线是为了描述磁场的性质而引入的，不是真实存在的，故A不符合题意；因为地理的南极在地磁的北极附近，而鱼首指向南方，根据磁体的指向性可知，指南鱼的鱼首是S极，故B符合题意；鱼首指向南方，即鱼首指向地磁北极，那么鱼尾则指向地磁南极，故C不符合题意；指南鱼只能吸引铁、钴、镍等金属，并非吸引各种金属，故D不符合题意。

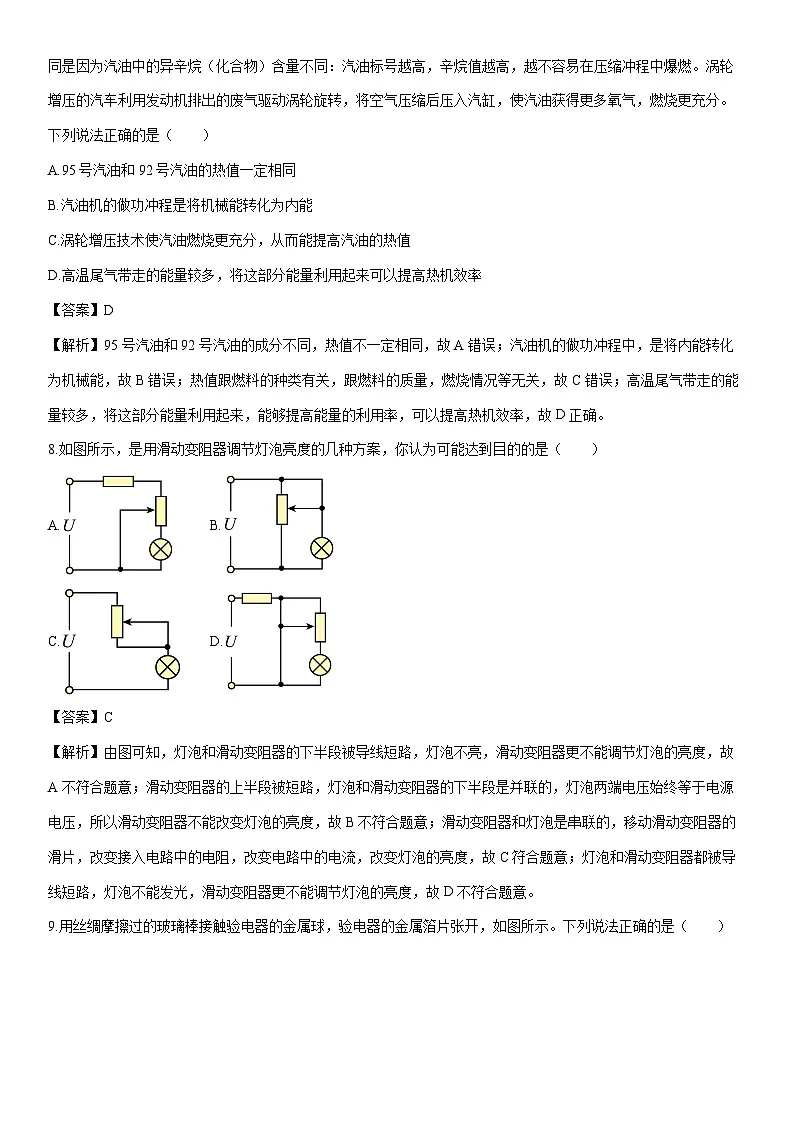

7.小郡在加油站看到普通汽车只需加92号汽油，而涡轮增压的车需要加95号汽油，通过查资料得知，汽油标号不同是因为汽油中的异辛烷（化合物）含量不同：汽油标号越高，辛烷值越高，越不容易在压缩冲程中爆燃。涡轮增压的汽车利用发动机排出的废气驱动涡轮旋转，将空气压缩后压入汽缸，使汽油获得更多氧气，燃烧更充分。下列说法正确的是（ ）
A.95号汽油和92号汽油的热值一定相同
B.汽油机的做功冲程是将机械能转化为内能
C.涡轮增压技术使汽油燃烧更充分，从而能提高汽油的热值
D.高温尾气带走的能量较多，将这部分能量利用起来可以提高热机效率
【答案】D
【解析】95号汽油和92号汽油的成分不同，热值不一定相同，故A错误；汽油机的做功冲程中，是将内能转化为机械能，故B错误；热值跟燃料的种类有关，跟燃料的质量，燃烧情况等无关，故C错误；高温尾气带走的能量较多，将这部分能量利用起来，能够提高能量的利用率，可以提高热机效率，故D正确。
8.如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的是（ ）
A.B.
C.D.
【答案】C
【解析】由图可知，灯泡和滑动变阻器的下半段被导线短路，灯泡不亮，滑动变阻器更不能调节灯泡的亮度，故A不符合题意；滑动变阻器的上半段被短路，灯泡和滑动变阻器的下半段是并联的，灯泡两端电压始终等于电源电压，所以滑动变阻器不能改变灯泡的亮度，故B不符合题意；滑动变阻器和灯泡是串联的，移动滑动变阻器的滑片，改变接入电路中的电阻，改变电路中的电流，改变灯泡的亮度，故C符合题意；灯泡和滑动变阻器都被导线短路，灯泡不能发光，滑动变阻器更不能调节灯泡的亮度，故D不符合题意。
9.用丝绸摩擦过的玻璃棒接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是（ ）
A.丝绸的原子核束缚电子的能力比玻璃棒弱
B.摩擦过程中丝绸上的电子转移到玻璃棒上
C.玻璃棒接触金属球瞬间，电流方向是从玻璃棒流向金属球
D.金属球上的电荷与两箔片上的电荷电性相反
【答案】C
【解析】丝绸摩擦过的玻璃棒带正电，带负电的电子从玻璃棒转移到丝绸上，说明丝绸的原子核束缚电子的能力比玻璃棒强，故A错误；摩擦过程中玻璃棒上的电子转移到丝绸上，使玻璃棒失去部分电子带正电，丝绸得到电子带负电，故B错误；丝绸摩擦过的玻璃棒接触验电器的金属球，验电器的金属箔片张开，是验电器箔片上的电子转移到玻璃棒上，电流的方向与电子定向移动的方向相反，所以电流方向是从玻璃棒流向金属球；验电器张开是因为两箔片带了正电荷，金属球上的电荷与两箔片上的电荷电性相同，都带正电，故C正确，D错误。
10.汽车仪表盘上都有一指示灯，用它提醒司机车门是否关好.四个车门中只要一个车门没有关好（相当于一个开关断开），该指示灯就会发光，在下列所示的电路图中，你认为符合上述要求的是（ ）
A.B.
C.D.
【答案】D
【解析】试题分析：由电路图可知，几个开关是并联的，当所有开关都闭合时，灯泡也会发光，不符合要求；由电路图可知，几个开关是串联的，当所有开关都闭合时，灯泡会发光，有车门没关闭，灯泡不亮，所以与题意要求相反，不符合题意；由电路图可知，几个开关是串联的，只要一于一个开关断开，该指示灯就会发光，当开关都闭合时，即车门都关好，灯泡不亮，但电源会被短路，不符合要求；由电路图可知，几个开关是串联的，只要一于一个开关断开，该指示灯就会发光，当开关都闭合时，即车门都关好，灯泡不会发光，符合要求，故选D。
11.如图是一些研究电现象和磁现象的实验，下列关于这些实验叙述正确的（ ）
A.如图1中小磁针被铁棒吸引，说明铁棒本身具有磁性
B.如图2中小磁针发生偏转，说明电流周围存在磁场
C.如图3中条形磁铁静止时A端总是指向北，说明A端是条形磁铁的南极
D.如图4中铁钉B吸引大头针比A多，说明电磁铁的磁性强弱与电流大小有关
【答案】B
【解析】图1中铁棒靠近小磁针，即使铁棒没有磁性，小磁针也会吸引铁棒，不能确定铁棒是否具有磁性，故A错误；图2是奥斯特实验，说明通电导体周围存在磁场，故B正确；磁铁都具有指向性，图2中条形磁铁静止时A端总是指向北方，说明A端是条形磁铁的北极，故C错误；从图可知，铁芯相同、电流相同，只有线圈的匝数不同，说明电磁铁磁性强弱与线圈匝数的关系的，故D错误。
12.闭合图中的两个开关，两灯均发光，以下现象不能确定两灯的连接方式的是（ ）
A.A和B两电压表的示数相等B.A和C两电压表的示数相等
C.取下一个灯泡另一个也熄灭D.断开一个开关只有一个灯熄灭
【答案】A
【解析】由图可知，A和B两电压表分别测量两个灯泡两端的电压，根据并联电路电压的特点可知，各支路两端电压相等，因此两灯可能是并联；根据串联分压，如两灯的规格相同，则A和B两电压表的示数也会相等，因此不能确定两灯的连接方式，故A符合题意；由图可知，A电压表测量其中一个灯泡两端的电压，C电压表测量电源电压，根据并联电路电压的特点和串联电路电压的特点可知，只有两灯并联时，A和C两电压表的示数相等，故B不符合题意；根据串联电路和并联电路的特点，取下一个灯泡另一个也熄灭，说明两灯相互影响，因此是串联，故C不符合题意；根据串联电路和并联电路的特点，串联电路中任意开关可以控制整个电路，而断开一个开关只有一个灯熄灭，说明此电路是并联，故D不符合题意。
13.如图所示，电源电压恒定，R是定值电阻。将一个“6V 3W”的小灯泡接在a、b两点间，小灯泡恰能正常发光，若换一个“6V 4W”的小灯泡接在a、b两点间，则这个小灯泡的实际功率（假设灯丝电阻不变）（ ）
A.大于4WB.等于4WC.小于4WD.无法确定
【答案】C
【解析】由题可知，将一个“6V 3W”的小灯泡接在a、b两点间，该灯泡恰能正常发光，说明其两端电压为6V，由灯泡的铭牌可求得灯丝的电阻R=。因为两灯泡的额定电压相等，“6V 3W”灯泡的电阻大于额定功率为 “6V 4W”灯泡的电阻，因为灯泡和电阻R串联，根据串联电路的分压特点，电阻越大分得的电压越多，“6V 3W”灯泡接在a、b两点间，灯泡恰能正常发光。所以，改接后灯泡两端的电压变小，小于6V，则这只灯泡消耗的功率小于4W。故C符合题意，ABD不符合题意。
14.电磁学作为现代科技的核心基础，推动了社会进步，提升了生活质量。下列关于各图的描述正确的是（ ）
A.图甲中电磁继电器利用了电磁感应的原理
B.图乙是发电机的工作原理图
C.图丙中扬声器利用了通电导线在磁场中受到力的作用
D.图丁中动圈式话筒利用了电流的磁效应
【答案】C
【解析】图甲中电磁继电器实质是利用电磁铁控制工作电路的开关，利用了电流的磁效应，故A错误；图乙中有电池做电源，闭合开关后，线圈中有电流，发生转动，是电动机，不是发电机，故B错误；图丙中扬声器利用了通电导线在磁场中受到力的作用，将电能转化为机械能，从而将电信号转化为声信号，C正确；图丁中动圈式话筒是利用膜片振动产生变化的电流，是利用了电磁感应的原理，故D错误。
15.一只电阻两端的电压由3 V增大到4 V时，通过该电阻的电流增加了0.25 A，则该电阻消耗的电功率增加了( )
W W WD.1 W
【答案】B
【解析】由欧姆定律可求出该电阻的阻值为：
R==4Ω，
由电功率的公式P=，可得电功率增加为：
=1.75W；
故应选B.
二、填空题（本题共9小题，每空2分，共36分）
16.发光二极管是一种电子元件，简称LED，它是一种常用的发光器件，在照明领域应用广泛。发光二极管是由________材料制成的；它的两根引脚中较长的为正极，较短的为负极，具有_______导电性。
【答案】半导体 单向
【解析】LED灯是新型节能灯，它的核心元件发光二极管是由半导体材料制成的。
在电路中，电流只能从二极管的正极流入，负极流出，当电流从较长的接线脚流入时，发光二极管中有电流通过，使其发光，如果电流从较短接线脚流入，二极管将不发光，处于断路状态。说明二极管的单向导电性。
17.汽油机是热机的一种，如图甲所示是一台单缸四冲程汽油机工作状态示意图，由图可以看出，此时它的能量转化情况与___________（选填“乙”或“丙”）图相同，如果此汽油机1s做功20次，则汽油机1s完成___________个冲程。
【答案】乙 80
【解析】甲图中，进气门和排气门都关闭，火花塞点火，活塞向下运动，是汽油机的做功冲程，此冲程中内能转化为机械能。乙图是水蒸气推动塞子做功，内能转化为机械能，与甲图做功冲程的能量转化相同。丙图是压缩冲程，活塞对空气做功，机械能转化为内能，与甲图能量转化不同，故答案填乙。
四冲程汽油机一个工作循环包括4个冲程，对外做功1次。已知汽油机1s做功20次，因为一个工作循环有4个冲程，做功1次，那么做功20次时，完成的冲程数为20×4 = 80个，故答案填80。
18.如图甲是“比较不同物质吸热能力”的实验装置，用相同的容器分别装入_______（选填“质量”或“体积”）和初温相同的A、B两种液体，用相同的电加热器同时对它们加热，其温度随时间变化的图像如图乙所示。由图像可知：________液体更适合给汽车发动机散热。
【答案】质量 A
【解析】根据比较不同物质吸热能力的实验要求，要控制不同物质的质量和初温相同，所以用相同的容器分别装入质量和初温相同的A、B两种液体。
由图乙可知，质量和初始温度均相同的A、B两种液体，加热相同时间（吸收相同热量）时，A液体温度升高得较慢。根据比热容的概念，温度升高慢的物质比热容大。因为比热容大的液体在质量和升高温度相同时，吸收的热量多，冷却效果好，所以A液体更适合给汽车发动机散热。
19.如图所示，门卡读卡器与___________（选填“电动机”或“发电机”）的工作原理类似；若门卡保存不当，容易消磁，还需经过充磁方能继续使用，为避免上述现象发生，此类卡片尽量远离___________（选填序号：①铜钥匙；②手机；③金项链；④眼镜盒）
【答案】发电机 ②
【解析】门卡刷读卡器时属于电磁感应现象，与发电机的工作原理类似。
因为手机工作时会产生交变磁场，可能导致卡片消磁，为了避免消磁的现象发生，此类卡片尽量远离手机。
20.如图甲所示，当开关S由接点1转到接点2时，电压表示数变化如图乙所示，则灯泡两端的电压是________V，电源电压是________V。

【答案】4 6
【解析】当开关S接到接点1时，电路中只有灯泡L1工作，由图乙可知，电压表测量电源电压为6V；当开关S接到接点2时，电路中灯泡L1和L2串联，电压表测量L1两端电压为2V，则根据串联电路电压规律可知，灯泡L2两端电压U2=U-U1=6V-2V=4V。
21.如图所示的装置是用来研究电阻丝产生的热量与______的关系。在实验中观察到左、右两侧U形管中液面高度差来比较电阻丝产生热量多少，要使实验现象更明显，应该将换成阻值更______的电阻（选填“大”或“小”）。
【答案】电流 小
【解析】由图得，右侧容器内5Ω的电阻R2与容器外5Ω的电阻R3并联后，再与左侧容器内5Ω的电阻R1串联，则左侧容器内电阻的电流大于右侧容器内电阻的电流，实验中控制电阻的阻值与通电时间相同，改变电阻的电流，是为了研究电阻丝产生的热量与电流的关系。
在实验中观察到左、右两侧U形管中液面高度差来比较电阻丝产生热量多少，要使实验现象更明显，应该使左右两侧容器内的电阻的电流的差值变大，左右两侧容器内的电阻的电流之差等于R3电流，则应将R3换成阻值更小的电阻，使R3的电流变大。
22.如图所示是一个用开关来控制电磁铁南北极的巧妙装置，装置旁边放有一小磁针，当开关S接____（填“a”或“b”）点时，电磁铁的B端是S极，小磁针的D端是______极.
【答案】a N
【解析】由题意可知，电磁铁的B端是S极、A端是N极，据磁极间的作用规律可知，此时小磁针C端是S极，D端是N极；根据据安培定则可知，电流从电磁铁的左端流入、右端流出，因此可以判定，S必须接a.
23.如图是小君家的电能表，他家从安装该表到现在共消耗电能__________，若某段时间内该电能表的铝盘转动了100圈，则该段时间电路消耗的电能为___________J。
【答案】2024.4
【解析】观察电能表的示数，表盘显示为，故小君家从安装该表到现在共消耗电能。
电能表上标注，表示每消耗的电能，铝盘转动3600圈，则铝盘转100圈时，消耗的电能
24.如图是座椅的加热电路，R1、R2是电热丝，旋钮式开关可绕O点转动，若选择“低温”挡，应将开关转至______（填“1”或“2”）位置；已知电源电压为24V，R1阻值是32Ω，“低温”挡功率为12W，则“高温”挡功率为________W。
【答案】1 36
【解析】由可知，在电压U一定时，电路总电阻R越大，电功率越小，座椅处于低温挡。观察电路图，当开关转至1位置时，两电阻串联，电路总电阻最大，所以选择“低温”挡应将开关转至1位置。
已知电源电压，“低温”挡功率，根据，可得“低温”挡时电路总电阻
因为串联电路中总电阻等于各分电阻之和，已知，所以
当开关转至2位置时，电路为的简单电路，此时座椅处于高温挡，根据，可得“高温”挡功率
三、作图与计算题（25题每题2分，26、27每题6分，共16分）
25.（1）如图所示，为一身高测量仪的电路图，请在“定值电阻”、“A”或“V”中选两个填入框中，要求：在保证电路安全的前提下，被测人身高越高时电表的示数增大。
（2）在图中完成探究电流与电压关系的电路连接，使滑动变阻器接入电路的阻值最大。
【答案】（1） （2）
26.某辆汽车在平直公路上匀速行驶3千米，消耗汽油0.2千克，已知汽油的热值为焦/千克。若该汽车行驶过程中发动机的牵引力为736牛。求：
（1）完全燃烧0.2kg汽油放出的热量；
（2）该汽车发动机的效率。
【答案】（1）
（2）24%
【解析】（1）完全燃烧0.2kg汽油放出的热量
（2）牵引力做功为有用功
该汽车发动机的效率
27.如图所示，电源电压保持不变，小灯泡L标有“6V；6W”字样。当开关S、S1、S2均闭合时，小灯泡L能正常发光，电流表的示数为；当开关S闭合，开关S1、S2均断开时，电流表的示数为。
（1）电阻的阻值是多少？
（2）当开关S、S1、S2均闭合时，消耗的电功率是；当开关S闭合，开关S1、S2均断开时，消耗的电功率是，则∶的值是多少？
【答案】（1）
（2）
【解析】（1）当开关S、S1、S2均闭合时，小灯泡L与电阻R1并联，电流表测干路电流，小灯泡能正常发光，根据并联电路的电压规律可知，电源电压为U=UL=6V
此时通过小灯泡L的电流为
根据并联电路的电流规律可知，通过R1的电流为I1=I-IL=1.5A-1A=0.5A
电阻R1的阻值为
（2）当开关S、S1、S2均闭合时，R1消耗的电功率为P1=UI1=6V×0.5A=3W
当开关S闭合，开关S1、S2均断开时，电阻R1、R2串联，电流表测电路中的电流，因为串联电路中电流处处相等，所以此时R1两端的电压为U1=I'R1=0.3A×12Ω=3.6V
根据串联电路的电压规律可知，此时R2两端的电压为U2=U-U1=6V-3.6V=2.4V
则R2消耗的电功率为P2=U2I'=2.4V×0.3A=0.72W
则
四、实验与探究题（每空2分，共18分）
28.用如图甲所示电路测量额定电压为2.5V的小灯泡的电阻，根据实验数据绘制的小灯泡的I-U图像如图乙所示。
（1）连接电路时，开关应该处于________（选填“闭合”或“断开”）状态；实验中发现电流表有示数，电压表没有示数，则电路故障可能是小灯泡________（选填“短路”或“断路”）。
（2）排除故障后，移动滑动变阻器的滑片，直至小灯泡正常发光，根据图乙可知，小灯泡正常发光时的电阻为_______Ω。
（3）由图像可知，实验过程中滑动变阻器电阻的变化量______（选填“大于”、“小于”或“等于”）小灯泡电阻的变化量。
【答案】（1）断开 短路
（2）10 （3）大于
【解析】（1）连接电路时，为保护电路，开关应该处于断开状态。
实验中电流表有示数，说明电路是通路；电压表没有示数，表明与电压表并联的部分短路，所以电路故障可能是小灯泡短路。
（2）小灯泡的额定电压为2.5V，由图乙知，当灯的电压为2.5V时，电流为0.25A。根据欧姆定律，可得小灯泡正常发光时的电阻
（3）为使小灯泡正常发光，滑动变阻器接入的电阻变小，同时小灯泡电阻随温度升高而逐渐变大，因为电路中的总电流变大，根据欧姆定律，所以电路总电阻变小，故滑动变阻器电阻的变化量大于小灯泡电阻的变化量。
29.如图甲所示是某实验小组在“探究并联电路电流规律”的实验时设计的电路图。
（1）实验中，小明应该选择两个规格________（选填“相同”或“不同”）的小灯泡。
（2）正确连接电路后，小刚测出A、B、C三处的电流如表所示，但是细心的小明发现，记录数据的表格中存在不规范之处，你认为表格中的不规范之处是：__________。
（3）改变灯泡规格，重新进行上述实验，测得A处电流IA=0.30A，观察到C处电流表指针位置如图乙所示，则B处电流大小为________A。
（4）为更方便地测出两支路的电流，小明找来一个单刀双掷开关，设计了如图丙所示的电路，当开关S接a时，电流表测量通过_______（选填“L1”或“L2”）的电流；当开关S接b时，电流表_______（选填“能”或“不能”）正常测量通过另一条支路的电流。
【答案】（1）不同 （2）表格中数据没有单位
（3）0.50 （4）L2 不能
【解析】（1）在探究并联电路电流规律的实验中，为了避免实验结果的偶然性，使实验结论更具普遍性，应该选择两个规格不同的小灯泡进行实验。
（2）观察记录数据的表格，发现表格中的不规范之处是电流没有单位（或表格中数据没有单位）。因为物理量的记录必须包含单位，这样数据才有意义。
（3）已知测得A处电流，C处是干路电流，干路电流大于支路电流，所以电流表选用的是0~3A量程，分度值为0.1A，由图乙可知，C处电流为0.8A。根据并联电路电流规律，则B处电流
（4）当开关S接a时，电流表与L2串联，所以电流表测量通过L2的电流；当开关S接b时，电流表与L1串联，但正负接线柱将接反，所以电流表不能正常测量通过另一条支路的电流。
B卷（20分）
一、不定项选择（漏选得1分，多选或错选不得分，每题2分，共10分）
30.下列关于温度、内能、热量和做功的说法中正确的是（ ）
A.物体吸热，温度一定升高
B.某铁块温度降低，内能一定减小
C.温度高的物体把温度传给温度低的物体
D.一个物体的温度升高，一定是外界对物体做功
【答案】B
【解析】晶体在熔化过程中，不断的吸热，温度不变，故错误；某铁块温度降低，内能一定减小，故正确；热传递时温度高的物体把热量传给温度低的物体，传递的不是温度，故错误；一个物体温度升高了，可能是发生了热传递，故错误，故选B。
31.如图是小明设计的检测汽车尾气浓度的电路图，电源电压恒定，为定值电阻，气敏电阻的阻值随尾气浓度的增大而减小，当尾气浓度高于某一设定值时，电铃（图中未画出）报警。下列判断正确的是（ ）
A.电磁铁的上端为S极
B.尾气浓度增大时，电磁铁磁性减弱
C.该电路利用了电磁感应原理工作
D.电铃应该安装在接线柱CD之间
【答案】D
【解析】由安培定则可知电磁铁的上端为N极，故A错误；控制电路中，尾气浓度高于某一设定值时，气敏电阻的阻值变小，电磁铁线圈电流变大磁性增强，故B错误；图中应用的是电磁铁，电磁铁是根据电流的磁效应原理工作的，电磁感应原理是发电机的原理，故C错误；当尾气浓度增大时，衔铁被吸下，电铃响起，电铃应该安装在接线柱CD之间，故D正确。
32.如图所示，规格相同的甲乙两容器中分别装有3kg和2kg的纯净水，并用不同加热器加热，不计热损失，得到如图丙所示的水温与加热时间的关系图，则下列说法正确的是（ ）
A.甲杯水中每分钟吸收的热量为 2.52
B.甲、乙两杯中的加热器每分钟放出的热量之比为 3：2
C.加热相同的时间，甲、乙两杯水升高的温度之比 2：3
D.将甲、乙两容器中的液体从 20加热至沸腾所需要的时间之比为 2：3
【答案】D
【解析】由图丙的甲图线可知，加热 2min 时，甲容器中水升高的温度：△t=40℃-20℃=20℃；由图像还可知，水的温度变化随时间的增加而均匀升高，所以，加热 1min 时，甲容器中水升高的温度：△t′==×20℃=10℃；此时甲容器中的水吸收热量：Q吸1=cm1△t=4.2×103J/（kg•℃）×3kg×10℃=1.26×105J，故A错误；由图丙可知，水的温度从20℃升高到40℃时，乙的加热时间为3min；此时乙容器中的水吸收热量：Q吸=cm2△t=4.2×103J/（kg•℃）×2kg×（40℃-20℃）=1.68×105J，乙容器中的水每分钟吸收热量为：Q吸2=×Q吸=×1.68×105J=5.6×104J；由于忽略散热损失，所以两加热器每分钟放出的热量与水每分钟吸收的热量相同，则：加热器每分钟放出的热量之比为：Q甲放/min：Q放2/min=1.26×105J：5.6×104J=9：4，故B错误.根据B可知相同时间内，加热器放出的热量之比为9：4，则相同时间内，两杯水吸收的热量之比为9：4，根据△t=可得两杯水升高的温度之比为：===，故C错误.根据Q吸=cm（t-t0）可得甲、乙两容器中的水从 20℃加热至沸腾所需热量之比：====；根据时间t=可得所用时间之比为：===；故D正确.
33.如图甲所示的电路中电源电压恒定，小灯泡L的灯丝电阻不变，R1是定值电阻。闭合开关S，将滑动变阻器的滑片 P 由A 端移到 B 端，两电压表示数随电流表示数变化的关系如图乙所示（不考虑电阻随温度的变化）。下列分析中正确的是（ ）
A.电源电压U=12V
B.定值电阻R1=8Ω
C.灯泡的最大功率为2.52 W
D.滑动变阻器的最大阻值为20 Ω
【答案】AD
【解析】由电路图可知，灯与变阻器、R1串联接入电路，电压表V1测灯的电压，V2测灯与变阻器的电压，电流表测电路的电流，将滑动变阻器的滑片P由A端移到B端，变阻器连入电路的电阻变小，由串联电阻的规律可知串联电路总电阻等于各分电阻之和，所以电路的总电阻变小，根据欧姆定律可知通过电路的电流变大，根据U=IR判断，V1示数变大，故乙中下面的图线表示电压表V1的示数随电流表示数的变化规律，则乙中上面的图线表示电压表V2的示数随电流表示数的变化规律；当变阻器连入电路的电阻最大时，灯的电压为UL=2.4V，灯和变阻器的电压为8.4V，通过电路的电流为0.3A，由欧姆定律可得此时通过电路的电流为
即
……①
即
……②
由①②得RP=20Ω，RL=8Ω，故D正确；
AB.串联电路各处电流相等，串联电路总电压等于各部分电压之和，对R1来说，根据串联电路的规律及欧姆定律
即
……③
变阻器连入电路的电阻为0时，两电压表都测灯泡两端的电压，因此两电压表的示数相等，由图乙可知，灯的电压U′L=4.8V，灯的电流为I′=0.6A，由串联电路的规律及欧姆定律有
即
……④
由③④得U=12V，R1=12Ω，故A正确，B错误；当变阻器连入电路的电阻为0时，电路中的电流最大，根据P=UI可得此时灯的功率最大，通过灯的电流为0.6A，所以灯泡的最大功率为
P=U′LI′=4.8V×0.6A=2.88W
故C错误。
34.定值电阻R1、R2和滑动变阻器R3接入如图电路中，电源电压不变。当开关S1闭合，S2断开，滑片P位于a点时，电压表V1和V2的示数之比，电流表的示数I1=1A；滑片P位于最右端时，电压表V1和V2的示数之比。当开关S1断开，S2闭合，两个电压表V1和V2的示数之比，通过开关的闭合与断开及调节滑动变阻器的滑片，使电路消耗的功率最小为9W。下列说法正确的是（ ）
A.电源的电压为24V
B.滑动变阻器的最大阻值是24Ω
C.当开关S1断开，S2闭合，电路消耗的功率为32W
D.当开关S1合，S2断开，调节滑片P位置，R3消耗的最大功率为9W
【答案】AD
【解析】当开关S1闭合，S2断开，R3滑片P位于a点时等效电路为图1所示：
；
当开关S1闭合，S2断开，R3滑片P位于最右端时等效电路为图2所示：
；
当开关S1断开，S2闭合的等效电路如图3所示：
；
在可能得到的各种电路中，只有当开关S1、S2都断开，并且滑动变阻器的滑片位于最右端时，电路的总电阻最大，消耗的电功率最小，此时的等效电路如图4所示：
；
图1中：由于串联电路中各处的电流相等，且，根据可得
所以
根据欧姆定律和串联电路中总电阻等于各分电阻之和可得，电源电压
图2中：根据可得
即
图3中：根据串联电路的电阻特点和可得
解得
图4中
由①②两式可得：R1=16Ω，U=24V，故A正确；滑动变阻器的最大阻值
故B错误；电阻R2的阻值
当开关S1断开，S2闭合，则电阻R1与R2串联，电路消耗的功率
故C错误；当开关S1闭合，S2断开，电阻R1与R3串联，R3消耗的功率
所以，当R3=R1时，R3消耗的功率最大，为
故D正确。
二、综合题（6题4分，7题6分，共10分）
35.阅读短文，回答问题。
热电偶
用两种不同材料的导体（如铁丝和铜丝）组成如图甲所示的闭合回路，当AB两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应（又叫热电效应），这种电路叫热电偶电路；热电偶所产生的热电压由接触电压U接触和温差电压U温差两部分组成；实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温差大小有关；实验测得某热电偶电路中的电流大小与接点温差的数据如表所示：
（1）以下材料组合中，可以制作热电偶电路的是_______（选填序号）。
A.玻璃片、铝薄片B.玻璃片、玻璃片
C.铝薄片、锌薄片D.锌薄片、锌薄片
（2）这样的热电偶实际上是一个电源，它的电能是由内能转化而来，其它条件不变，只将甲图中A处杯中的冰水混合物换为沸水，电路电流________。（选填“变大”、“变小”、“不变”或“变为零”）。
（3）将图甲中连接点A与恒温物体接触，连接点B与被测物体接触，将电流表的示数标注为温度示数，改制成温度计，该温度计的温度刻度分布________（选填“均匀”或“不均匀”）。
（4）如图乙所示，热电偶的温差电压与J1、J2两点间的温度差成正比，当热、冷两点间的温度差为100℃时，产生的电压为1.5mV；若低温处J1的温度为-10℃，热、冷两点间产生的温差电压为0.015V，则高温处的温度为________℃。
【答案】（1）C （2）变小
（3）不均匀 （4）990
【解析】（1）根据热电偶电路的组成要求，需要用两种不同材料的导体组成闭合回路。由于玻璃片是绝缘体，故ABD不符合题意，C符合题意。
（2）热电偶是将内能转化为电能的电源，当把甲图中A处杯中的冰水混合物换为沸水时，AB两端的温度差减小。因为热电偶电路中电流大小跟接点A和B间的温差大小有关，温差减小，所以电路电流变小。
（3）由实验测得的某热电偶电路中的电流大小与接点温差的数据可知，电流与温差不成正比关系。由于将电流表的示数标注为温度示数，电流与温差不是线性关系，所以该温度计的温度刻度分布不均匀。
（4）已知当热、冷两点间的温度差为100℃时，产生的电压为1.5mV，则温差电压与温度差的比例为
已知热、冷两点间产生的温差电压为，由上述比例关系可得此时的温度差
因为低温处J1的温度为-10℃，根据温度差与高温、低温处温度的关系，可得高温处的温度
36.在如图甲所示的电路中，电源电压U=6V保持不变，小灯泡L标有“6V 0.5A”字样，灯泡的电流与电压的关系如图乙所示。当闭合开关S1、S2，断开S3，将R2的滑片置于距左端处。移动R1的滑片，当R1的滑片在最右端时，电压表V1的示数为2V；当闭合开关S3，断开S1、S2，在电路安全的前提下移动R2的滑片，当R2的滑片在距左端处时，电压表V2的示数为3V。电流表的量程为0~3A，电压表V1的量程为0~15V，电压表V2的量程为0~3V。
（1）求小灯泡正常工作时的电阻；
（2）只闭合S3，为保证安全，求滑动变阻器的取值范围；
（3）所有开关可以任意闭合或断开，在保证电路安全且电路中有电流的情况下，求电路消耗的总功率的最大值和最小值。
【答案】（1）12Ω；（2）0~7.5Ω；（3）5.4W，1.2W
【解析】解：（1）小灯泡正常工作时的电阻

（2）只闭合S3，灯泡和变阻器R2串联，电压表V2测量R2两端的电压，电压表V2的量程为0~3V，当R2的滑片在距左端处时，电压表V2的示数为3V，由串联分压可知，此时R2的阻值较大，由串联电路电压的规律可知灯泡两端的电压
UL=U-U2=6V-3V=3V
由图乙可知，灯泡的电压是3V时，通过它的电流是0.4A，灯泡的电阻

灯泡和R2两端的电压相等，由串联分压可知，灯泡和R2的阻值相等，所以此时R2的接入电路的最大阻值
R2=7.5Ω
电流表的量程为0~3A，R2的滑片移动到最左端，R2连入电路的电阻为零，只有灯泡的简单电路，电源电压是6V，灯泡两端的电压是6V，此时灯泡的电流是0.5A，没有超过量程，所以滑动变阻器的取值范围是0~7.5Ω。
（3）当闭合开关S3，断开S1、S2，当R2的滑片在距左端处时，电压表V2的示数为3V，由（2）可知R2=7.5Ω，则R2的最大阻值R2最大=4R2=4×7.5Ω=30Ω
当闭合开关S1、S2，断开S3，R1和R2串联，将R2的滑片置于距左端处，移动R1的滑片，当R1的滑片在最右端时，电压表V1测量R2两端的电压，示数为2V，由串联分压得到


R1=15Ω
当开关S2和S3都闭合，R2的滑片在最左端，R1和L并联，由串并联电路电阻的规律可知电路的总电阻最小，由可知，电路的总功率最大，电路消耗的总功率的最大值

由（1）可知小灯泡正常发光时的电阻是12Ω，由图乙可知，RL=12Ω是它的最大阻值，灯泡的电阻小于R1的阻值，所以闭合S2，R1和R2串联，电压表为3V时，R2接入电路的电阻最大，此时电路的总电阻最大，由可知，电路的总功率最小，由串联电路电压的规律和欧姆定律得到通过电路的电流
最小功率
P最小=UI′=6V×0.2A=1.2W
答：（1）小灯泡正常工作时的电阻是12Ω；
（2）只闭合S3，为保证安全，滑动变阻器的取值范围是0~7.5Ω；
（3）所有开关可以任意闭合或断开，在保证电路安全且电路中有电流的情况下，电路消耗的总功率的最大值是5.4W，最小值是1.2W。
实验序号
A点电流
B点电流
C点电流
①
0.32
0.28
0.60
②
0.28
0.20
0.48
③
0.26
0.18
0.44
接点温差/℃
0
100
200
300
…
500
600
…
电路中的电流/mA
0
64
142
234
…
460
594
…
