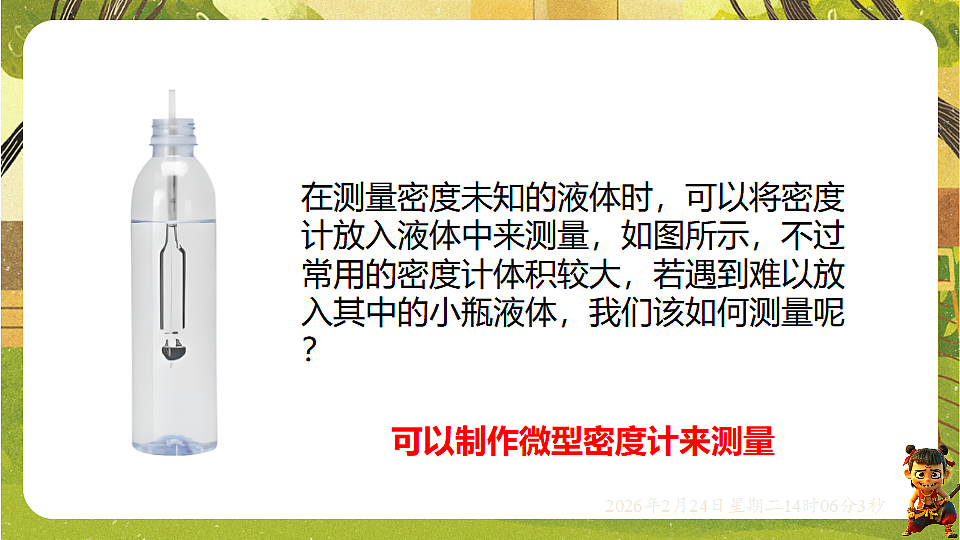

在测量密度未知的液体时，可以将密度计放入液体中来测量，如图所示，不过常用的密度计体积较大，若遇到难以放入其中的小瓶液体，我们该如何测量呢？
可以制作微型密度计来测量
密度计及测量液体的密度

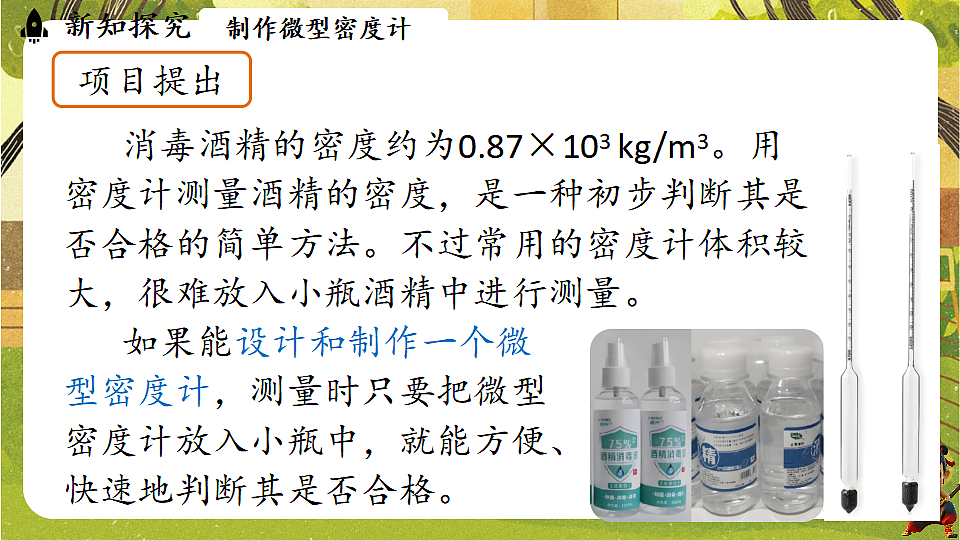

消毒酒精的密度约为0.87×103 kg/m3。用密度计测量酒精的密度，是一种初步判断其是否合格的简单方法。不过常用的密度计体积较大，很难放入小瓶酒精中进行测量。 如果能设计和制作一个微型密度计，测量时只要把微型密度计放入小瓶中，就能方便、快速地判断其是否合格。

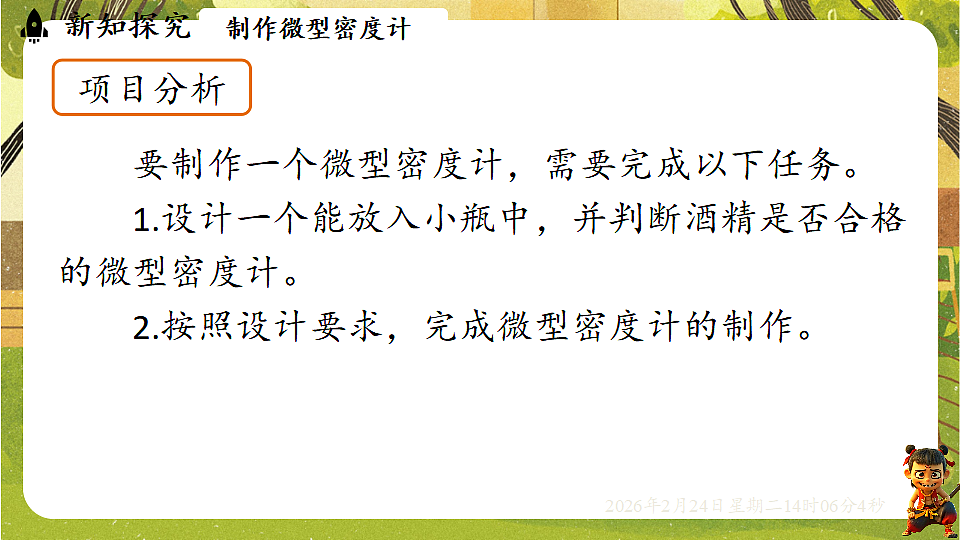

要制作一个微型密度计，需要完成以下任务。1.设计一个能放入小瓶中，并判断酒精是否合格的微型密度计。2.按照设计要求，完成微型密度计的制作。

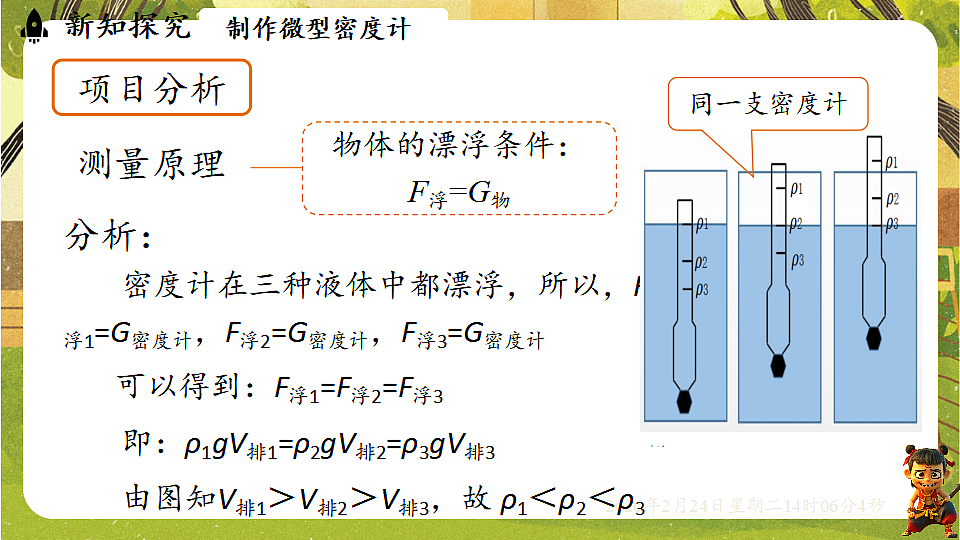

物体的漂浮条件：F浮=G物
分析： 密度计在三种液体中都漂浮，所以，F浮1=G密度计，F浮2=G密度计，F浮3=G密度计
甲 乙 丙
可以得到：F浮1=F浮2=F浮3
即：ρ1gV排1=ρ2gV排2=ρ3gV排3
由图知V排1＞V排2＞V排3，故 ρ1＜ρ2＜ρ3
该项目中我们只需检查酒精的密度是否在一个合理的范围内，所以只需在密度计的标度杆上标出一个范围，测量酒精的液面是否在这个范围之内，就可以判定该酒精是否合格。
ρ1 ＜ ρ2 ＜ ρ3
ρ3=0.88×103kg/m3
ρ1=0.86×103kg/m3
ρ2=0.87×103kg/m3

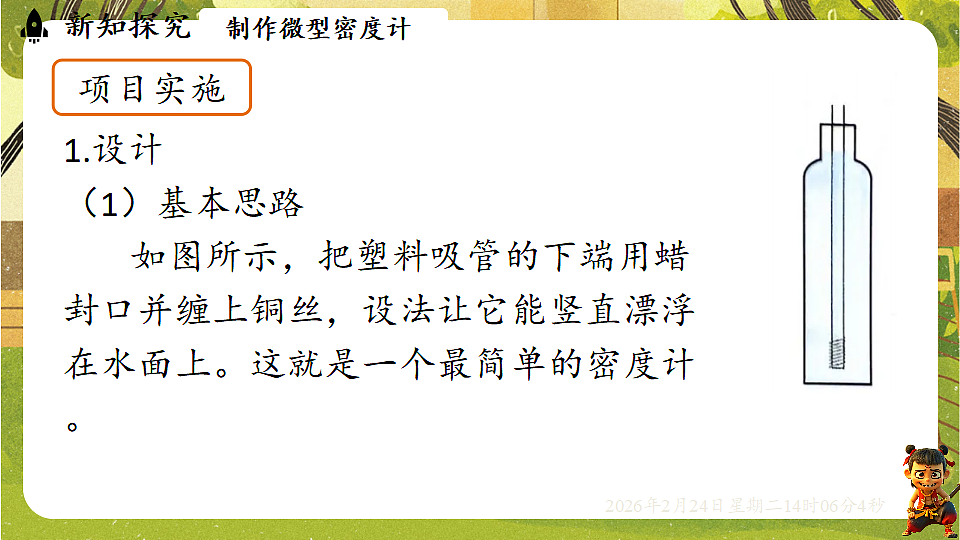

1.设计（1）基本思路 如图所示，把塑料吸管的下端用蜡封口并缠上铜丝，设法让它能竖直漂浮在水面上。这就是一个最简单的密度计。
（2）估算密度计的质量 对于100 mL的小瓶酒精来说，若微型密度计测量时排开1~2 mL的酒精，一般不会导致酒精的溢出。1~2 mL酒精的质量为1 g左右，因此我们设计的微型密度计的质量也应为1 g左右。
（3）估算标度杆的直径
ρ1=0.86g/cm3
ρ3=0.88g/cm3
ρ2=0.87g/cm3
分析：由阿基米德原理知： F浮=G排=ρ1gV排1=ρ2gV排2=ρ3gV排3
又因为密度计漂浮： F浮=G密度计=m密度计g
所以有：m密度计=ρ1V排1=ρ3V排3
将密度计的质量m密度计=1g，ρ1和ρ3带 入上式，可解得ΔV排=0.0264cm3
为了便于观察者分辨，可设定A、B 间的长度：h=4mm=0.4cm
所以，标度杆的横截面积
最后由S=πr2算出标度杆的直径
（4）设计微型密度计的结构 为了使微型密度计能在酒精中竖直漂浮，需要在标度杆下部增加配重（如绕一些铜丝），但绕铜丝后的标度杆放在酒精中会下沉，因此还要在标度杆上固定一个浮子来增大浮力。
这样，微型密度计由标度杆、浮子和配重三部分组成（如图）。
2.制作（1）选择材料 浮子——可以用小泡沫塑料球作为浮子，也可以截一段稍粗点的塑料管，将其两头封口作为浮子。 标度杆——直径约为3mm的细塑料管、做棉签的实心塑料杆以及细的圆珠笔芯等，都可以用来做标度杆。 配重——可以在实心塑料杆下端缠上若干圈铜丝，或者在空心的细塑料管下端插入一段粗铁丝作为配重。改变铜丝或铁丝的长度就可以调节配重。
1. 【项目提出】常用密度计的体积较大，很难放入小瓶测量酒精的密度。如果能设计和制作一个微型密度计，就能方便、快速地测量酒精的密度。【项目分析】在液体体积一定时，液体质量与液体密度成正比；液体重力与其质量成________比，因此可根据液体重力和密度的关系制作密度计。
【项目实施】选择材料：一根长约8 cm的圆柱状饮料吸管、一个小泡沫塑料球、一段细铜丝、石蜡和水等。实验步骤：①把圆柱状饮料吸管放入水中，发现吸管无法竖直漂浮在水面；②在吸管的下端缠上适量细铜丝作为配重，中部套一个小泡沫塑料球作为浮子，放入水中浮子浸没，吸管能竖直漂浮在水面，初步做成一个密度计，如图所示；
③把密度计放入水中，把水面对应的位置标为水的密度，然后将其放入密度不同的液体中，在密度计上标出不同密度。
【交流分析】(1)制作过程中，将一些铜丝密绕在吸管一端作为配重，这是为了降低吸管的________，将其放入水中时，密度计不能直立，应________细铜丝的质量。(2)这根吸管竖直漂浮在不同液体中时，液体的密度越大，它浸入液体的长度h越________，受到的浮力大小________(填“变大”“变小”或“不变”)。
(3)通过正确计算，在吸管上标出对应的刻度线，便制成了一个简易的吸管密度计，图中刻度的标示合理的是_____。(4)若测量液体密度时，密度计接触到容器的底部，测得的密度值________(填“大于”“小于”或“等于”)实际值。
(5)密度计制作完毕后，同学们分别测量不同含量的酒精溶液的密度，发现密度在0. 8和0. 9之间，且两刻度线的距离较小，请提出一个方法使两条刻度线之间的距离大一些，使测量结果更精确：_________________________。
2.制作（2）制成作品 大家可以团队协作，发挥各自的聪明才智，选择合适的标度杆、浮子和配重，完成微型密度计的制作。
⒈用制作棉签的实心塑料杆（直径约为3mm）作为标度杆，塑料杆中部套一个直径约1.2cm的泡沫塑料球作为浮子，下端绕有铜丝作为配重，初步做成一个密度计（如图）。
下面的制作方案供同学们参考。
⒉把这个密度计漂浮在水中调节配重。改变铜丝的长度，使密度计在水中漂浮时浮子浸没在水中，水面上方露出一截塑料杆。
⒊把调好配重的微型密度计放入标准消毒酒精中。待微型密度计静止时，依据液面的位置在标度杆上做一个记号。⒋最后，用4mm宽的彩色胶布中心对着记号贴在塑料杆上，微型密度计就做好了（如图）。
制作的密度计放入酒精中不能竖直时，可按如下方法调整：①调整底部金属丝，使其尽可能分布均匀，尽可能靠近下端；②减少吸管露出水面部分的长度，降低吸管的重心，也有利于其保持竖直；③在浮子的一侧粘上一个配重。
将吸管穿过塑料小球并固定小球。
用打火机加热塑料吸管的底端，捏合封闭底端并缠绕金属丝。
调整缠绕的金属丝的长度，使密度计浸入标准酒精中的深度合适，并能竖立。
1.老师准备了若干瓶密度不同的酒精，请用自制的微型密度计测量这些酒精，判断哪瓶酒精的密度符合消毒酒精的要求，哪瓶密度偏大，哪瓶密度偏小。你的测量结果与老师公布的结论相同吗?
2.如果你的测量结果与老师公布的结论不同，请分析产生误差的原因。3.如果你的测量结果与老师公布的结论相同，说说你的体会。
密度计的上下限标记和塑料杆的直径有关，当测量该数据不准确时，会造成标记的错误，如果测量的直径偏大，则算出来的刻度范围偏小；反之则偏大。
2. 小荣了解到密度计分为“比重计”和“比轻计”。测量密度大于水的液体时用比重计，比重计的最小刻度线是“1”；测量密度小于水的液体用比轻计，比轻计的最大刻度线是“1”。图中A、B两支密度计，一支是比重计，一支是比轻计，它们的外形完全相同，B中配重质量大于A。
下列有关A、B两支密度计及刻度线“1”位置的说法正确的是(　　)A. 图中密度计A上面的刻度值“a”大于刻度值“b”B. 密度计A是比轻计，刻度线“1”在密度计刻度的上端C. 密度计B是比重计，刻度线“1”在密度计刻度的上端D. 将A、B两支密度计放入水中，漂浮时露出水面较长的是B
【点拨】同一支密度计在不同液体中都漂浮，浮力都等于重力，由于重力不变，所以浮力不变，由图知V排a>V排b，根据F浮＝ρ液V排g知，ρa
