4.4　电阻.（课件）-初中物理教科版（2024）九年级上册

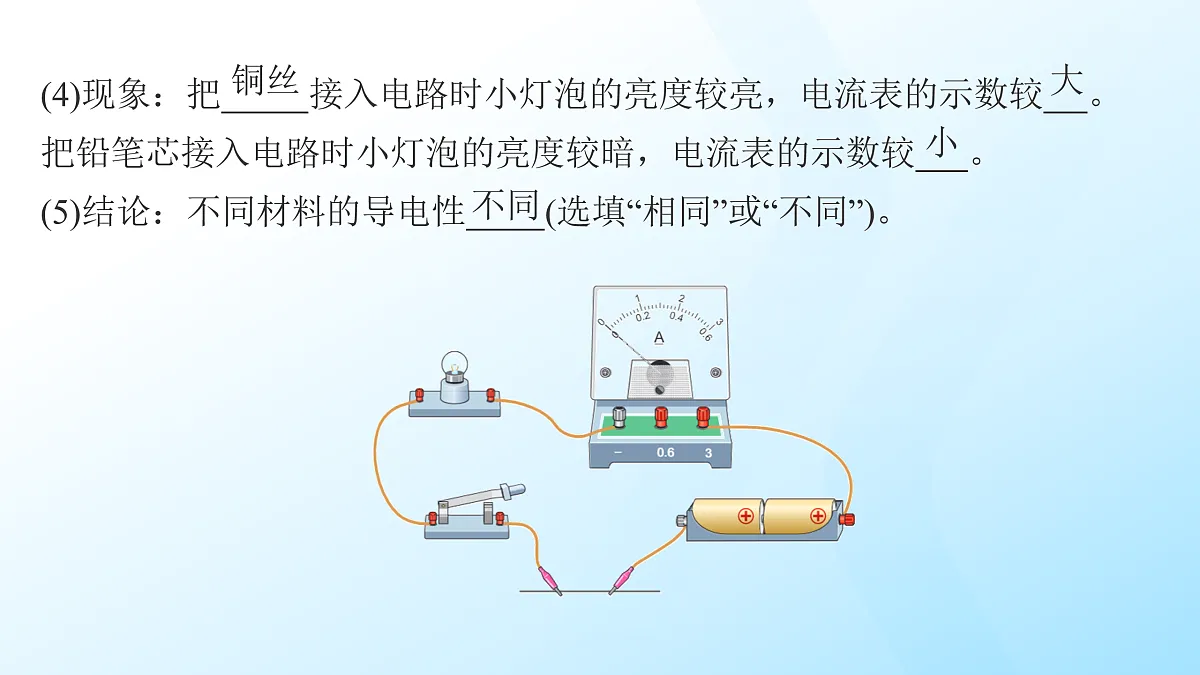

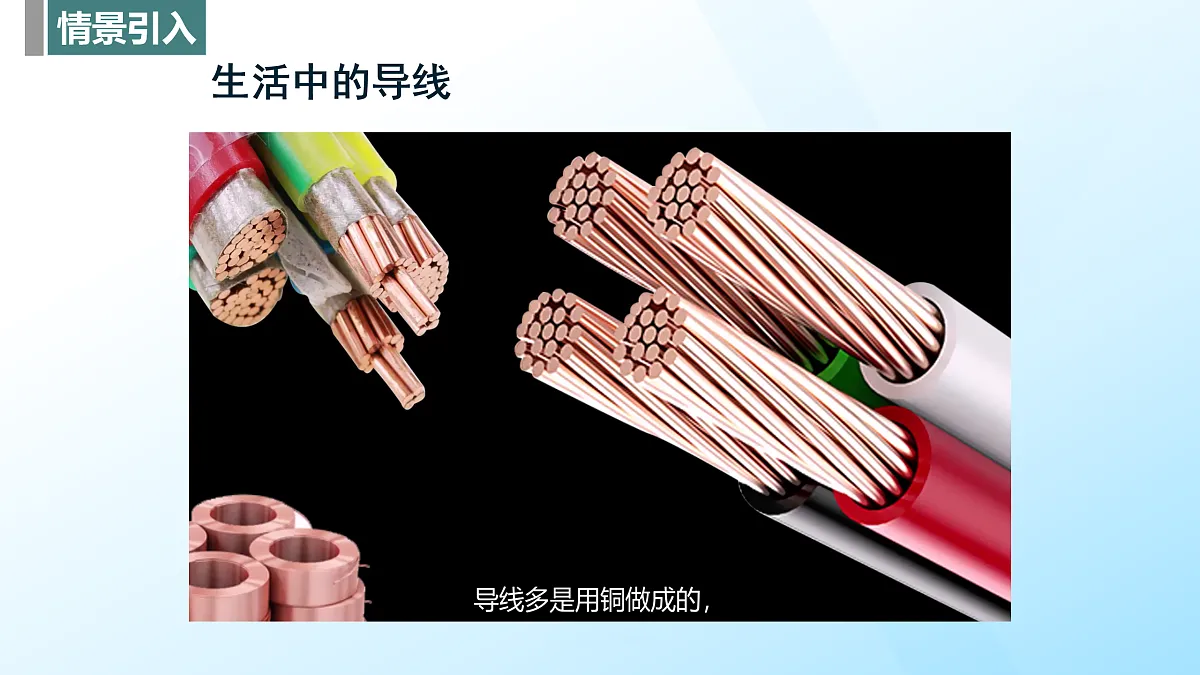

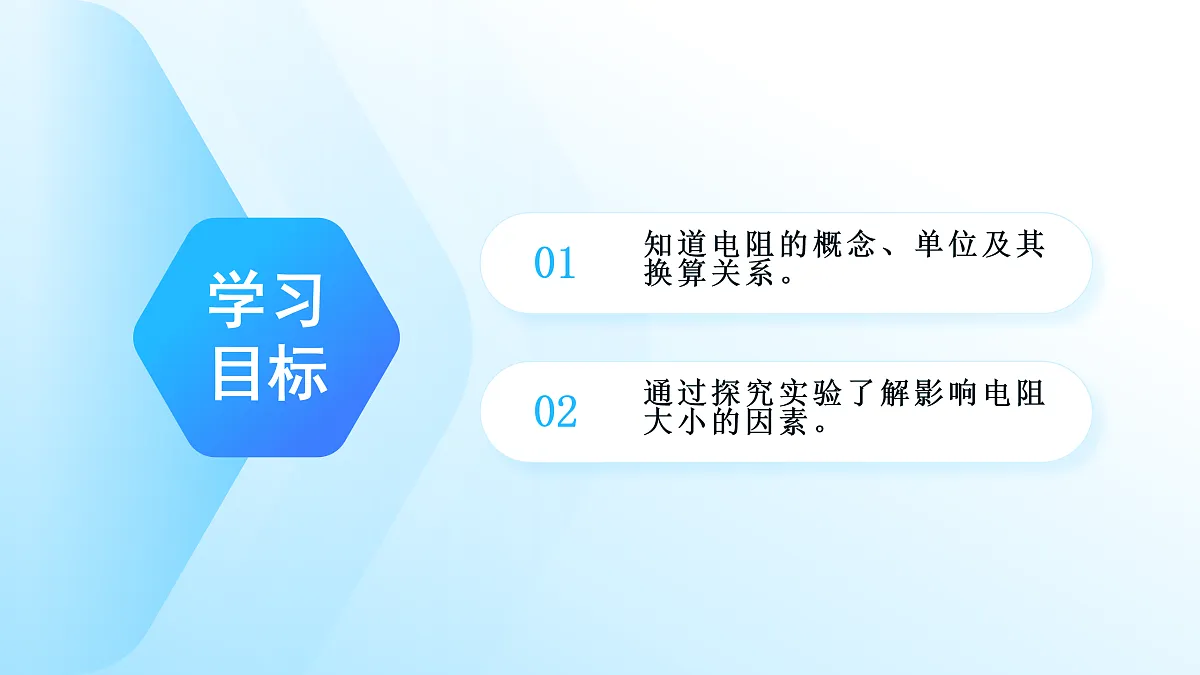

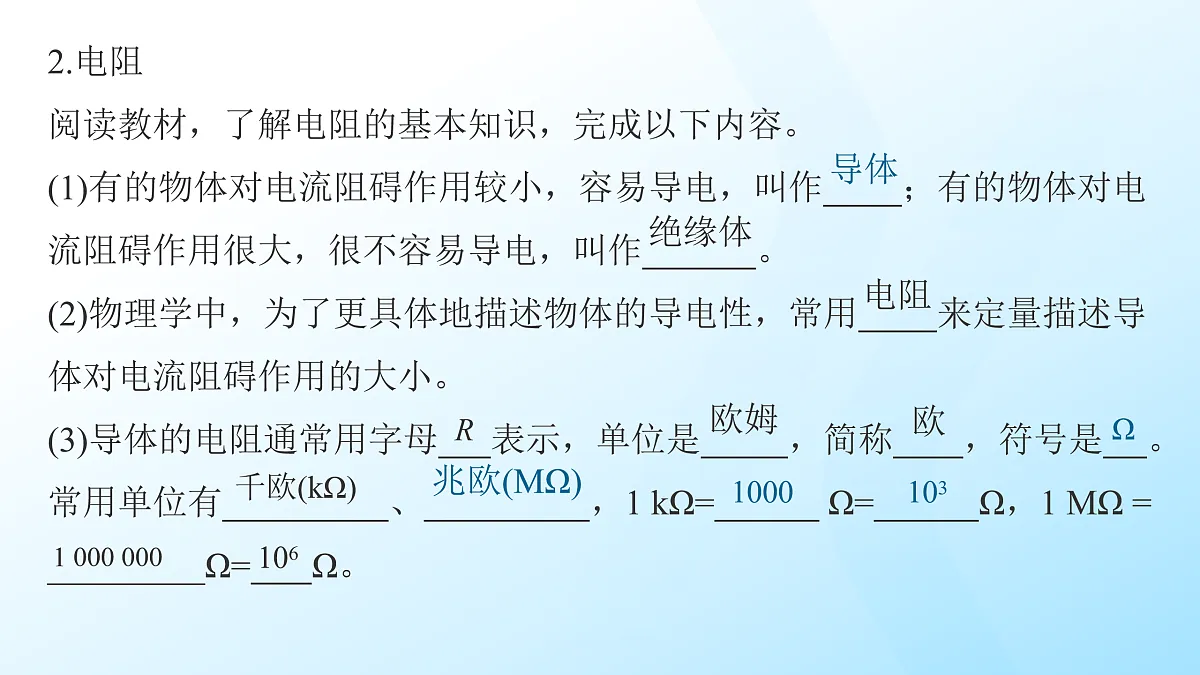

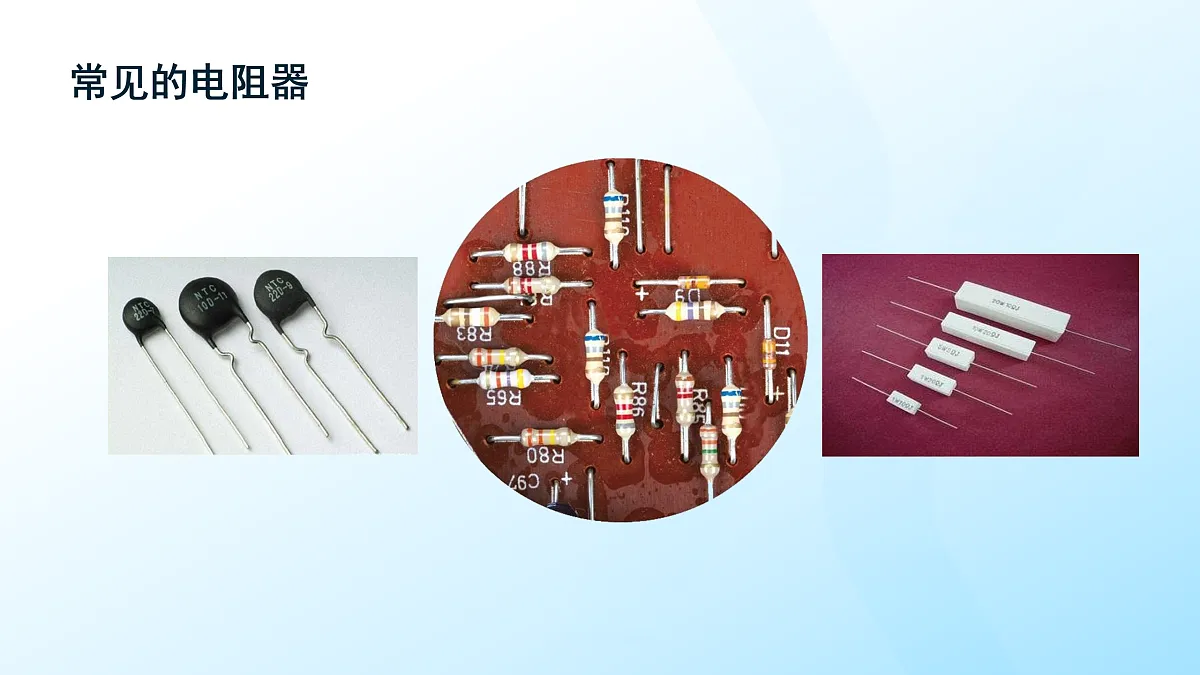

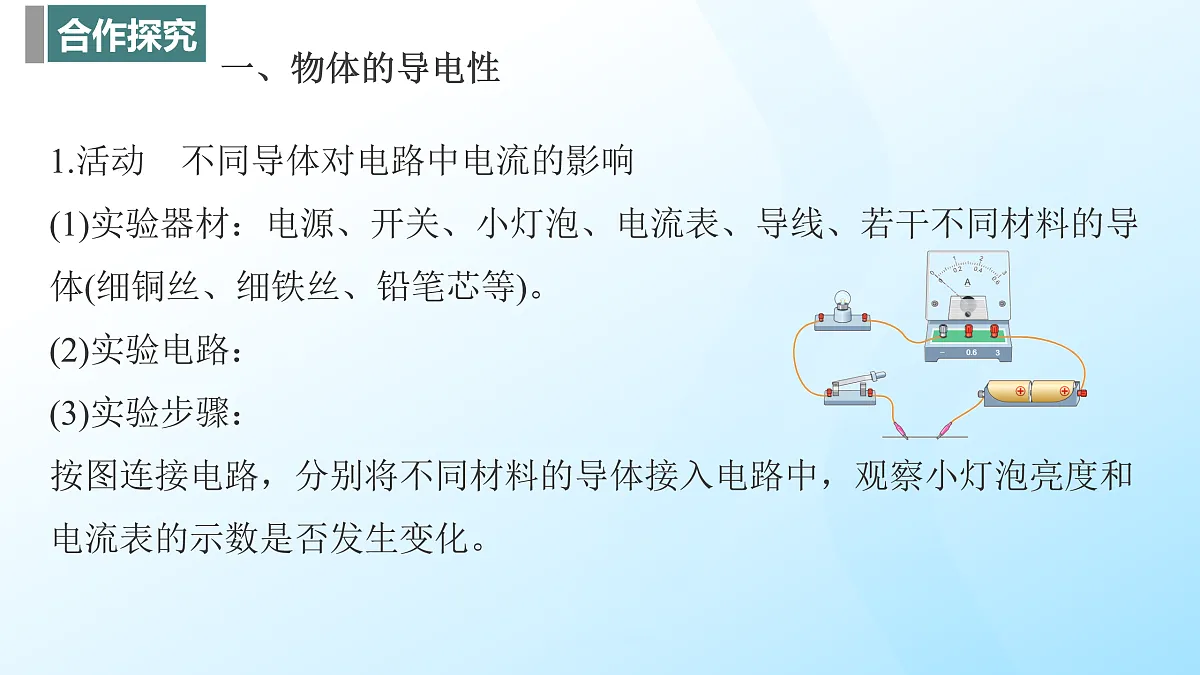

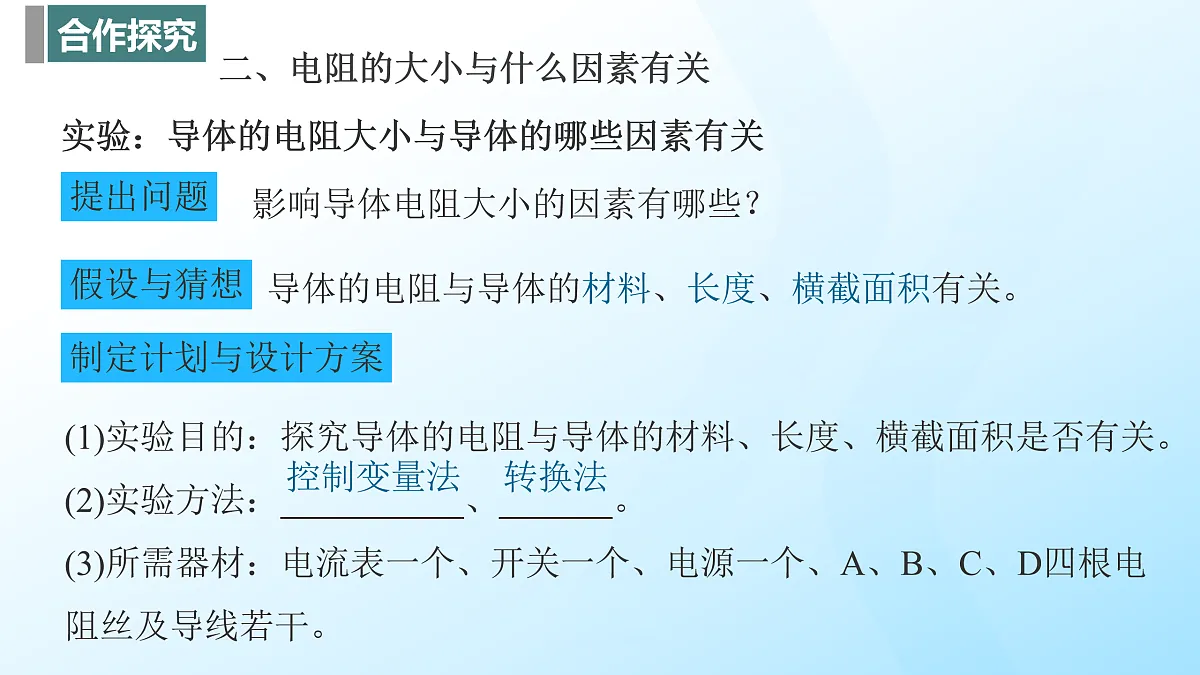

4 电阻第4章　电流、电压和电阻教科版九年级上册学习目标01知道电阻的概念、单位及其换算关系。02通过探究实验了解影响电阻大小的因素。生活中的导线情景引入一、物体的导电性1.活动　不同导体对电路中电流的影响(1)实验器材：电源、开关、小灯泡、电流表、导线、若干不同材料的导体(细铜丝、细铁丝、铅笔芯等)。(2)实验电路：(3)实验步骤：按图连接电路，分别将不同材料的导体接入电路中，观察小灯泡亮度和电流表的示数是否发生变化。合作探究(4)现象：把 接入电路时小灯泡的亮度较亮，电流表的示数较 。把铅笔芯接入电路时小灯泡的亮度较暗，电流表的示数较 。(5)结论：不同材料的导电性 (选填“相同”或“不同”)。铜丝大小不同2.电阻阅读教材，了解电阻的基本知识，完成以下内容。(1)有的物体对电流阻碍作用较小，容易导电，叫作 ；有的物体对电流阻碍作用很大，很不容易导电，叫作 。(2)物理学中，为了更具体地描述物体的导电性，常用 来定量描述导体对电流阻碍作用的大小。(3)导体的电阻通常用字母 表示，单位是 ，简称 ，符号是 。常用单位有 、 ，1 kΩ= Ω= Ω，1 MΩ = _________Ω= Ω。 导体绝缘体电阻R欧姆欧Ω千欧(kΩ)兆欧(MΩ)10001031 000 000106常见的电阻器二、电阻的大小与什么因素有关实验：导体的电阻大小与导体的哪些因素有关控制变量法转换法合作探究②分别将长短不同的镍铬合金丝A、C接入电路中，闭合开关，观察电流表示数，比较电流的大小；③分别将横截面积不同的镍铬合金丝A、B接入电路中，闭合开关，观察电流表示数，比较电流的大小；④分别将镍铬合金丝C、铜丝D接入电路中，闭合开关，观察电流表示数，比较电流的大小。(4)实验步骤①连接电路，如图所示；实验1：电阻的大小是否跟导线的长度有关数据记录长度进行实验数据记录横截面积实验2：电阻的大小是否跟导线的横截面积有关数据记录材料实验3：电阻的大小是否跟导线的材料有关我们知道，同一段导线两端的电压越高，灯泡越亮，即通过导线的电流越大，那么导线的电阻与导线两端的电压和通过导线的电流是否有关？导体的电阻是导体本身的一种 ，导体电阻的大小跟导体的 、_____和________等因素有关，与导体两端的电压、通过导体的电流__关。性质材料长度横截面积无导线的电阻与导线两端的电压和通过导线的电流无关。答案　铜和铝的导电性能优于铁，所以一般不用铁制作导线。思考：生产生活中的导线多是用铜或铝做的，为什么很少用既多又便宜的铁来做呢？学以致用1.单位换算：(1)24 000 Ω=　 kΩ=　　　　MΩ。 (2)120 Ω=　　kΩ=　　　　MΩ 242.4×10-20.121.2×10-42.(2024·襄阳老河口市期中)如图所示为某品牌输电导线的铝芯电缆。输电线路优化工程中会更换铝芯电缆，新的铝芯电缆比旧铝芯电缆电阻更小，主要是因为新电缆的(　　)A.铝芯更细B.铝芯更粗C.绝缘皮更薄D.绝缘皮更厚B三、电阻器1.具有一定电阻的元件叫 ，也叫 ，在电路图中用符号________表示。2.电阻器是电子技术中的重要元件，简称 。3.电阻器的作用是控制 和 大小，使电路正常工作。电阻器定值电阻电阻电流电压合作探究1.(2024·宝鸡期中)关于导体的电阻，下列说法正确的是(　　)A.导体的电阻由它两端的电压和通过的电流决定B.相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻和材料 有关C.导体的电阻越大，它对电流的阻碍作用越小D.导体容易导电说明它对电流没有任何阻碍作用B当堂检测2.如果要用如图所示的电路比较小灯泡和电阻器的电阻大小，请你用笔画线表示导线，把电路连接完整并画出电路图。怎样比较小灯泡和电阻器的电阻大小？比较方法：只闭合开关S1，读出通过电阻器的电流大小I1；断开S1，闭合S2，读出通过小灯泡的电流大小I2，若I1>I2，则电阻器的电阻小于小灯泡的电阻；若I1
