教科版（2024）九年级上册（2024）第2节 电流的磁场精练

这是一份教科版（2024）九年级上册（2024）第2节 电流的磁场精练，共12页。试卷主要包含了选择题，多选题，填空题，实验探究题，综合题等内容，欢迎下载使用。

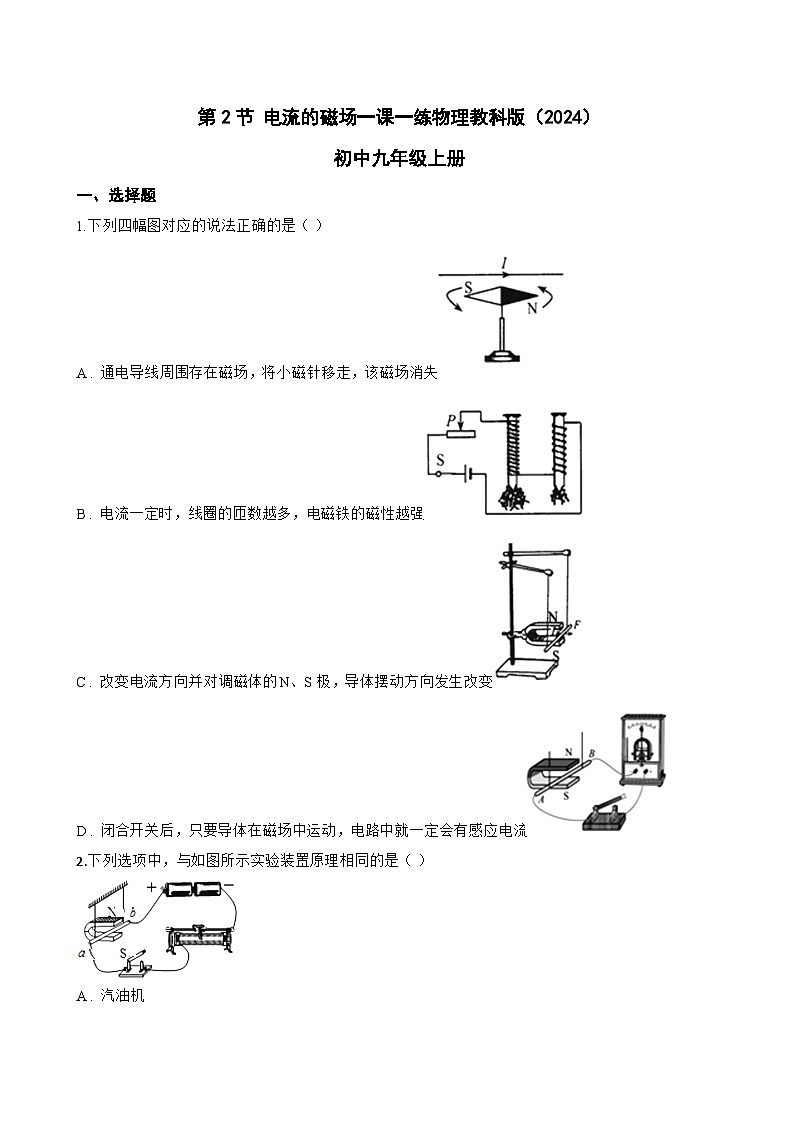

1.下列四幅图对应的说法正确的是（ ）
A . 通电导线周围存在磁场，将小磁针移走，该磁场消失
B . 电流一定时，线圈的匝数越多，电磁铁的磁性越强
C . 改变电流方向并对调磁体的N、S极，导体摆动方向发生改变
D . 闭合开关后，只要导体在磁场中运动，电路中就一定会有感应电流
2.下列选项中，与如图所示实验装置原理相同的是（ ）
A . 汽油机
B . 电动机
C . 发电机
D . 电磁继电器

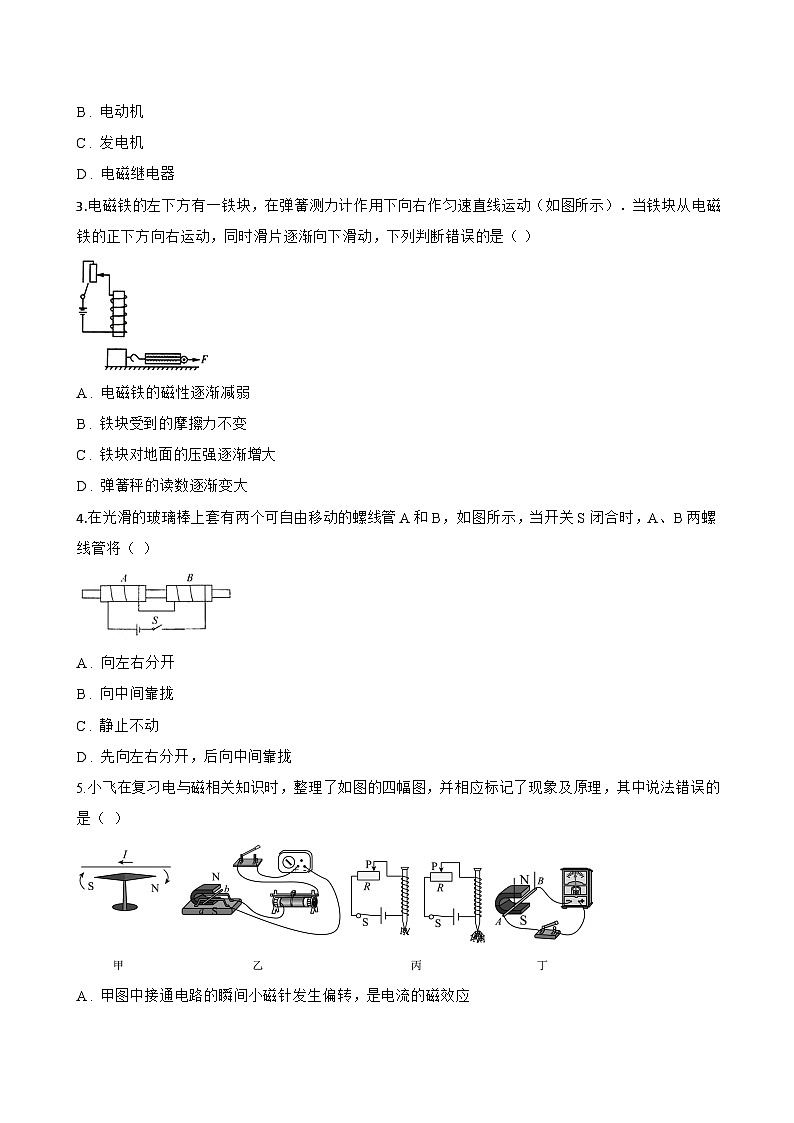

3.电磁铁的左下方有一铁块，在弹簧测力计作用下向右作匀速直线运动（如图所示）．当铁块从电磁铁的正下方向右运动，同时滑片逐渐向下滑动，下列判断错误的是（ ）
​
A . 电磁铁的磁性逐渐减弱
B . 铁块受到的摩擦力不变
C . 铁块对地面的压强逐渐增大
D . 弹簧秤的读数逐渐变大
4.在光滑的玻璃棒上套有两个可自由移动的螺线管A和B，如图所示，当开关S闭合时，A、B两螺线管将（ ）
A . 向左右分开
B . 向中间靠拢
C . 静止不动
D . 先向左右分开，后向中间靠拢
5.小飞在复习电与磁相关知识时，整理了如图的四幅图，并相应标记了现象及原理，其中说法错误的是（ ）
A . 甲图中接通电路的瞬间小磁针发生偏转，是电流的磁效应

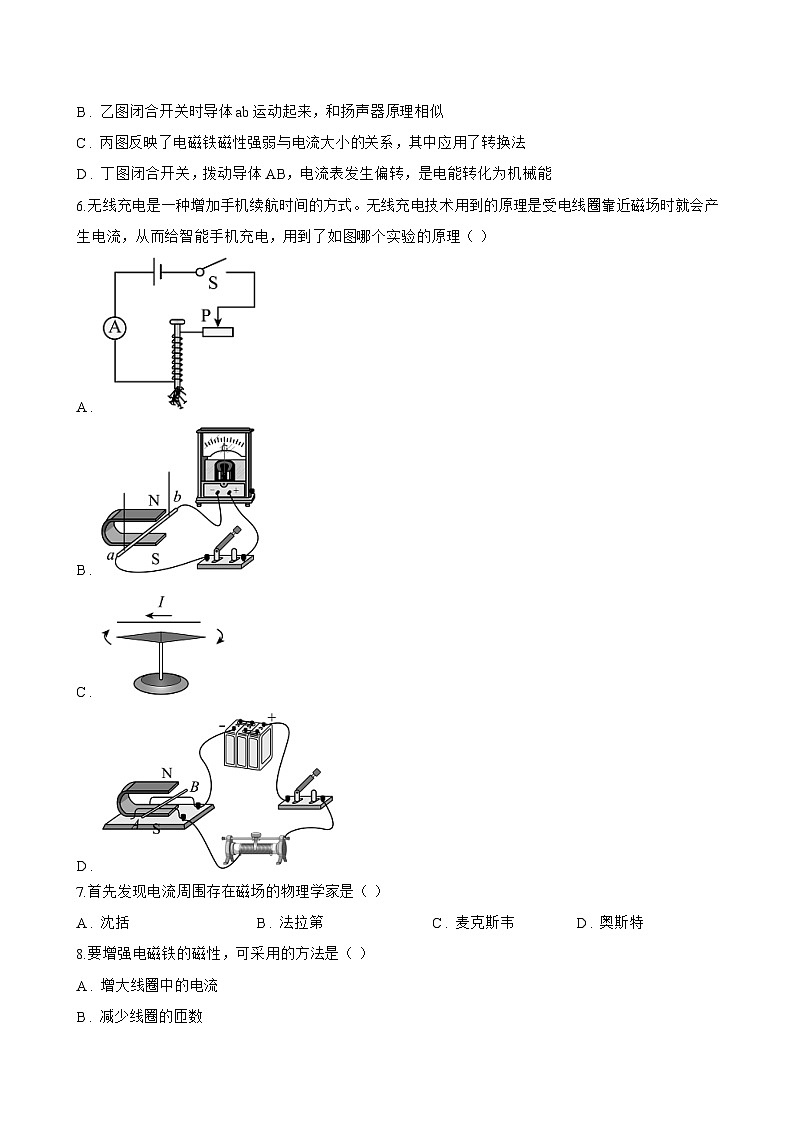

B . 乙图闭合开关时导体ab运动起来，和扬声器原理相似
C . 丙图反映了电磁铁磁性强弱与电流大小的关系，其中应用了转换法
D . 丁图闭合开关，拨动导体AB，电流表发生偏转，是电能转化为机械能
6.无线充电是一种增加手机续航时间的方式。无线充电技术用到的原理是受电线圈靠近磁场时就会产生电流，从而给智能手机充电，用到了如图哪个实验的原理（ ）
A .
B .
C .
D .
7.首先发现电流周围存在磁场的物理学家是（ ）
A . 沈括 B . 法拉第 C . 麦克斯韦 D . 奥斯特
8.要增强电磁铁的磁性，可采用的方法是（ ）
A . 增大线圈中的电流
B . 减少线圈的匝数
C . 降低线圈两端的电压
D . 改变线圈中的电流方向
9.下列关于电与磁的四个实验的认识，正确的是（ ）
A . 甲实验能说明电流周围存在磁场
B . 乙实验中通电螺线管左端是S极
C . 丙实验说明电磁铁磁性强弱与电流大小有关
D . 丁实验的原理与电动机的原理相同
二、多选题
1.下列知识结构中，正确的是（ ）
A . 杠杆的种类、特点及应用
B . 家用电路中部分原件的作用和安装要求
C . 磁场对电流的作用与电磁感应现象比较
D . 正确理解额定功率与实际功率
2.通过直接感知的现象，推测无法直接感知的事实，这是物理学中常用的方法，小明同学对下面观察到的现象作了以下推测，其中符合事实的是（ ）
A . 现象：用手很难将固体压缩．推测：固体内分子之间有斥力
B . 现象：摩擦起电．推测：原子是由更小的微粒组成的
C . 现象：将通电导体靠近小磁针时，小磁针发生偏转．推测：通电导体周围存在磁场
D . 现象：通过小灯泡是否发光，推测：灯丝中有电流通过
3.如图，在“探究什么情况下磁可以生电”的实验中，下列说法正确的是（ ）
A . 上下移动导线AB，电流表的指针一定会偏转
B . 左右移动导线AB，电流表的指针会发生偏转
C . 动圈式话筒采集声信号时，利用了该实验规律
D . 该实验探究得到的规律与奥斯特实验规律一样
4.科学家经过长期研究，发现了电和磁有密切关系，其中最重要的两项研究如图所示，下列判断中正确的是（ ）
A . 甲图所揭示的原理可制成电动机
B . 乙图是用来研究磁场对通电导线作用的
C . 甲图中电路闭合，能将机械能转化为电能
D . 乙图中电路闭合，导体ab左右运动，电路中有感应电流
5.小明同学在“制作、研究电磁铁”的过程中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法正确的是（ ）
A . 若将两电磁铁上部靠近，会相互排斥
B . 电磁铁能吸引的大头针越多，表明它的磁性越强
C . B线圈的匝数多，通过B线圈的电流小于通过A线圈的电流
D . 要使电磁铁磁性增强，应将滑片P向左移动
三、填空题
1.意大利科学家托里拆利首先测定了 ________ 的值；丹麦物理学家奥斯特发现 周围存在磁场；一根条形磁铁的 磁性最强（选填“两端”或“中间”）．
2.小聪给同学们表演了一个非常有趣的魔术，将装有水的玻璃杯放在木质暗盒上，杯中放入一空心铁球，如下图甲所示，小聪操作暗盒上的旋钮，就能看到铁球在水中上下运动。同学们很好奇，于是小聪进行了揭秘：玻璃杯和水总重20N，玻璃杯与暗盒接触面积为100cm 2 ， 铁球质量60g，体积100cm 3 ， 玻璃杯正下方是电磁铁。闭合开关前，铁球漂浮在水面受到的浮力是 ________ N；闭合开关后，电磁铁的上端是 ________ 极，调节暗盒上的旋钮，减小变阻器接入阻值，电流增大，电磁铁磁性 ________ （选填“增强”、“减弱”或“不变”），小球向下运动。电磁铁中电流I与电磁铁对小球吸引力F的关系如下图乙所示（未考虑小球与电磁铁距离远近对吸引力F的影响），当电流为 ________ A时，小球刚好浸没于水中，此时暗盒受到杯底的压强是 ________ Pa（g=10N/kg，不考虑水的阻力）。
3.观察下面的四幅图，将下列表述填写完整；
图甲磁悬浮地球仪应用了 ________ （选填“同名”或“异名”）磁极相互排斥的规律；图乙将两个表面光滑的铅块相互紧压会粘在一起，这个现象证实了分子间存在 ________ （选填“引力”或“斥力”）；图丙抽去玻璃板后，两瓶中的气体逐渐混合是因为分子在永不停息地做 ________ ；图丁为 ________ （填科学家名字）最早发现电流周围存在磁场的实验图。
4.请根据图所示，判断小磁针的右端为 ________ 极．（选填“N”或“S”）
5.下图是物理老师在课堂上演示的两个实验示意图｡图甲中，老师用毛皮摩擦过的橡胶棒a接触验电器的金属小球b时，同学们发现验电器的金属箔片张开了｡在这一过程中，电流的方向是从 ________ （选填“a到b”或“b到a”）｡图乙中，是一个通电螺线管，请判断通电螺线管的左端是 ________ 极｡
6.巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，这一发现大大提高了磁、电之间信号转换的灵敏度，从而引发了现代硬盘生产的一场革命。如图是说明巨磁电阻特性原理的示意图，如果先闭合开关S 1 ， 电磁铁的 ________ （选填“左”或“右”）端是N极，再闭合S 2并使滑片P向左滑动，右侧的指示灯亮度会变 ________ 。
7.小刚将“220V 100W”的灯泡接在家庭电路中，闭合开关，用一蹄形磁铁去靠近灯泡的玻璃泡（如图甲所示），发现发光的灯丝晃动了，这是由于 ________ 。该灯正常工作1h能使图乙中的电能表的指示灯闪烁 ________ 次。
8.钻木取火是通过 ________ 方式来改变物体的内能；电磁铁是利用电流的 ________ 效应来工作的；电饭煲是利用电流的 ________ 效应来工作的．
四、实验探究题
1.利用下图所示的装置进行电与磁的相关实验。
（1）若利用该装置探究“通电导体在磁场中受力”，应将开关的接线柱1与 ________ （选填“2”或“3”）接通；
（2）将开关反方向闭合，利用该装置探究“产生感应电流的条件”：
①让悬挂的导体ab在图所示位置沿竖直方向上下运动，灵敏电流计指针 ________ （选填“会”或“不会”）发生偏转；
②保持磁体不动，若导体ab水平向右运动，灵敏电流计指针向左偏转；若要使灵敏电流计的指针向右偏转，可以 ________ （填字母）。
A. 将磁体的磁极对调，导体ab向左运动 B. 保持磁体不动，导体ab向左运动
2.转换法是物理研究的常用方法之一，它主要是将不易观察、不易测量的物理量转换为容易观察、容易测量的物理量。下列实验都用到了转换法，请你完成下列问题：
（1）如图甲所示是“探究水和食用油吸热能力”的实验，实验中选用相同质量的水和食用油，用相同规格的加热器加热，观察水和食用油温度升高的快慢来判断它们的吸热能力强弱，该实验中用 ________ （选填“加热时间”或“水和食用油升高的温度”）来间接反映水和食用油吸收热量的多少；
（2）如图乙所示为“奥斯特实验”的装置图，该实验中是通过小磁针的转动来间接反映通电导体周围是否存在磁场的。若将小磁针拿走，则通电直导线周围的磁场将 ________ （选填“消失”或“仍然存在”）。
五、综合题
1.2025年被称为我国“体重管理年”，小刘同学为帮助大家加强体重管理，设计了一台由电流表改装的可设置语音提示的体重计，A、B为语音提示器，大家可以根据自身情况设置语音提示，如图甲所示。当控制电路中电流 I≥0.2A时，衔铁被电磁铁吸附，断开A接通B，控制电路的电源电压为7.2V，滑动变阻器 R0的最大阻值为 20Ω ， R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电表量程为0~0.6A，踏板重力不计，g取 10N/kg。
（1） 压敏电阻R的阻值随着压力的增大而 ________ （选填“增大”或“减小”）。
（2） 控制电路中，开关S闭合时，电磁铁的上端是 ________ 极（选填“N”或“S”）。
（3） 小刘同学想将触发B的最小质量设置为50kg，应调节滑动变阻器 R0的阻值为 ________ Ω。
（4） 能触发B的最小质量是 ________ kg。
2.图所示是检验磁场对通电导线作用力的实验装置。当导线中有某方向电流通过时，它受到磁场的作用力向上。
（1） 如果仅将两磁极对调位置，导线受力向 ________ ；
（2） 如果同时对调磁极位置和改变电流方向，导线受力向 ________ 。
3.广元市老旧小区安装电梯是一项重大惠民政策。出于安全考虑，电梯都设置了超载自动报警系统，其工作原理如图甲所示，电路由工作电路和控制电路组成，在控制电路中，已知电源电压 U=6V ， 保护电阻 R1=100Ω ， 电阻式压力传感器（压敏电阻） R2的阻值随压力F的变化关系如图乙所示，电梯自重和电磁铁线圈的阻值忽略不计（g取10N/kg）。
（1）当压敏电阻 R2受到的压力增大时，其阻值减小，控制电路中的电流增大，使电磁铁的磁性增强。电梯超载时，衔铁被电磁铁吸住，触点K与触点 ________ （选填“A”或“B”）接触，电铃发出警报声；
（2）当电磁铁线圈中的电流达到 10mΛ时，衔铁刚好被吸住。若该电梯厢内站立总质量为900kg的乘客时，试通过计算说明电梯是否超载； ________
（3）如果电梯最大乘客载重量为900kg， R1的阻值应该为多少欧？ ________
4.新型发热材料﹣﹣PTC，PTC是一种新型的半导体陶瓷材料，它以钛酸钡为主，渗入多种物质后加工而成，目前家用的陶瓷暖风器、陶瓷电热水壶等就是用这种材料做成的．PTC有一个根据需要设定的温度，低于这个温度时，其电阻随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大，我们把这个设定的温度叫“居里点温度”，用PTC材料制成的电热器具有发热、控温双重功能，应用十分广泛．
（1） 家用固体电热灭蚊器就使用PTC陶瓷电热元件，如图（1）为其电阻随温度变化的图象，由图可知，该PTC材料的居里点温度为 ________ ℃．
（2） 家用固体电热灭蚊器工作时的温度基本恒定在165℃左右，若它的温度高于165℃，电阻 ________ ， 功率 ________ ， 使其温度 ________ （以上均填变化情况）；反之，也能自动调节．因此用PTC材料制成的电热器具有自动调节功能．
（3） 某同学利用PTC电阻设计了一个“过热自动报警电路”：将PTC电阻安装在需要探测温度的地方，当环境温度正常时，指示灯亮；当环境温度超过PTC电阻的居里点温度时，由于电阻变化，导致电磁铁磁性减弱，使警铃响．请帮他将如图（2）所示的电路连接完整
（4） 你认为该“过热自动报警电路”的设计或在使用过程中有何不足？（指出一点即可）
杠杆种类
特 点
应用举例
优点
缺点
省力杠杆
省力
费距离
钳子
费力杠杆
省距离
费力
钓鱼竿
等臂杠杆
不省力不费力，不省距离不费距离
天平
组成原件
作 用
安装要求
电能表
用来测量一定时间内消耗的电能
与进户线相接，串联在干路中
总开关
检修更换原件时切断电源，以免触电
连在电能表后面，串联在干路中
开关
控制单个用电器的通电
接在火线上，并与各用电器串联
区别项目
磁场对电流的作用
电磁感应现象
现象
原因
通电导体（线圈）在磁场中
闭合电路的一部分导体在磁场中做切割磁感线运动
结果
受到力的作用（运动、转动）
产生感应电流
能量转化
机械能转化为电能
电能转化为机械能
力的性质
通电导体在磁场中受磁力
导体受外力
导体中的电流
由外部电源供给
因感应产生
应用实例
发电机
电动机
电压
功率
结果
额定值的含义
用电器铭牌上标的电压值是用电器正常工作时的电压，叫做额定电压
用电器在额定电压下的功率叫做额定功率
/
额定值与实际值的关系
U实=U额
P实=P额
用电器正常工作（灯泡正常发光）
U实＜U额
P实＜P额
用电器不能正常工作（灯泡发光暗淡）
U实＞U额
P实＞P额
用电器不能正常工作，长期使用影响使用寿命（灯泡发光强烈，可能被烧坏）
