物理教科版（2024）第2节 电流的磁场多媒体教学课件ppt

这是一份物理教科版（2024）第2节 电流的磁场多媒体教学课件ppt，共25页。

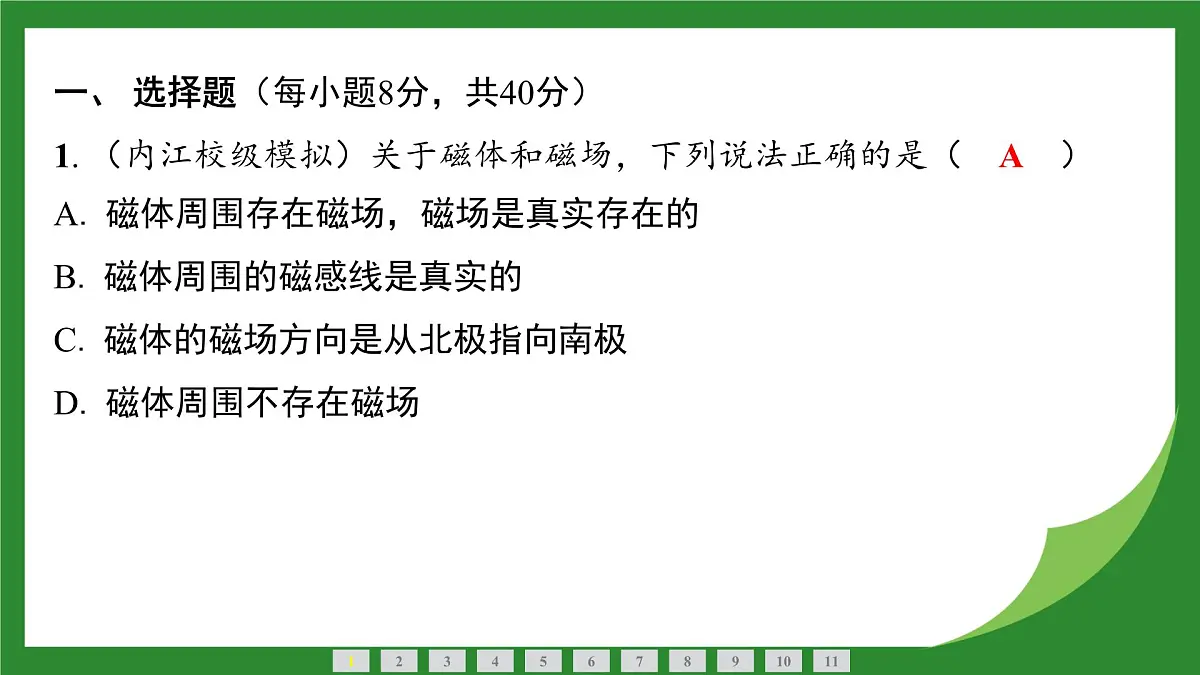

一、 选择题（每小题8分，共40分）1. （内江校级模拟）关于磁体和磁场，下列说法正确的是（　A　）

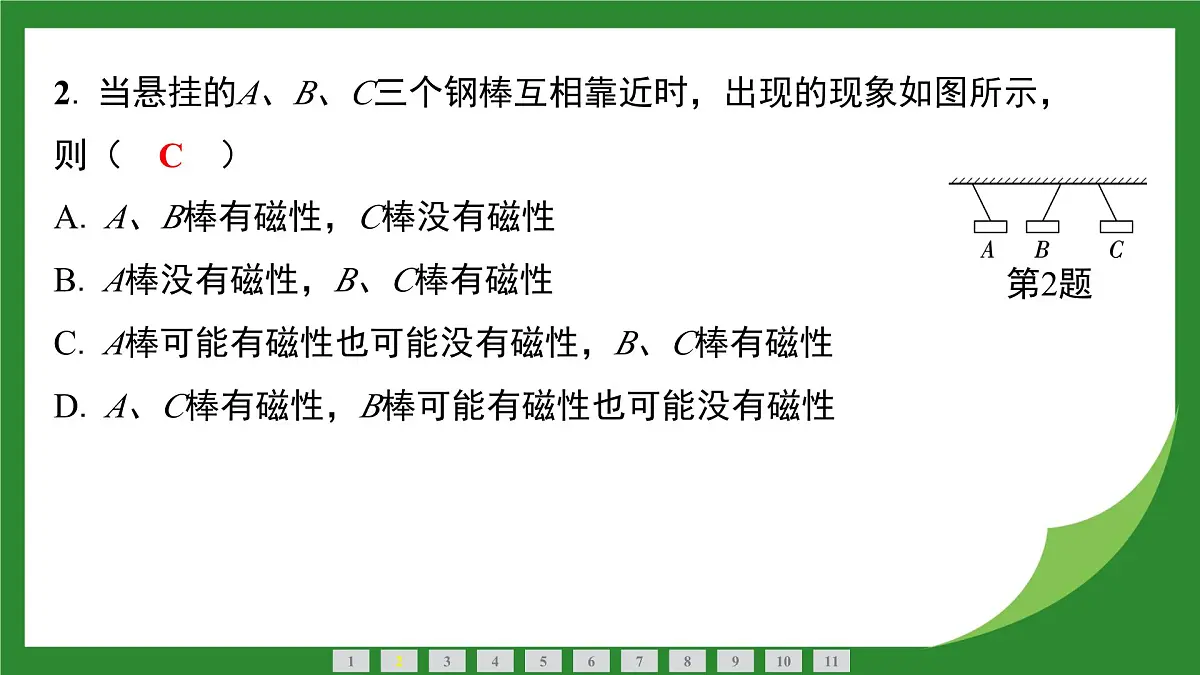

2. 当悬挂的A、B、C三个钢棒互相靠近时，出现的现象如图所示，则（　C　）

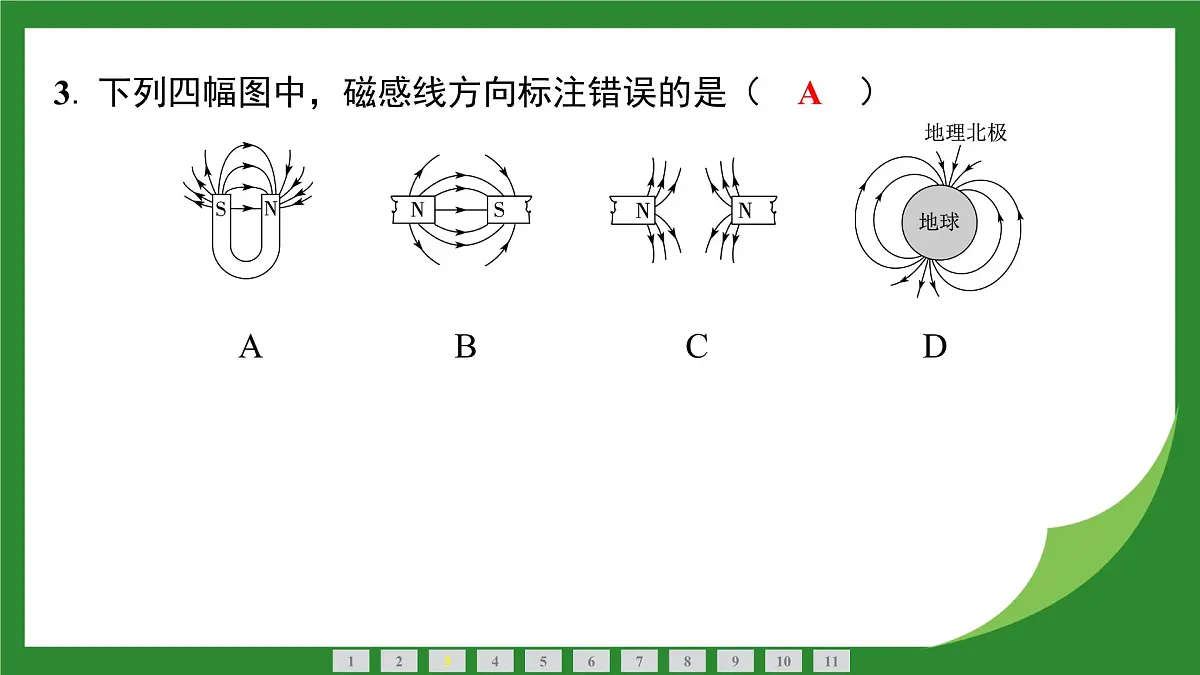

3. 下列四幅图中，磁感线方向标注错误的是（　A　）

A B C D

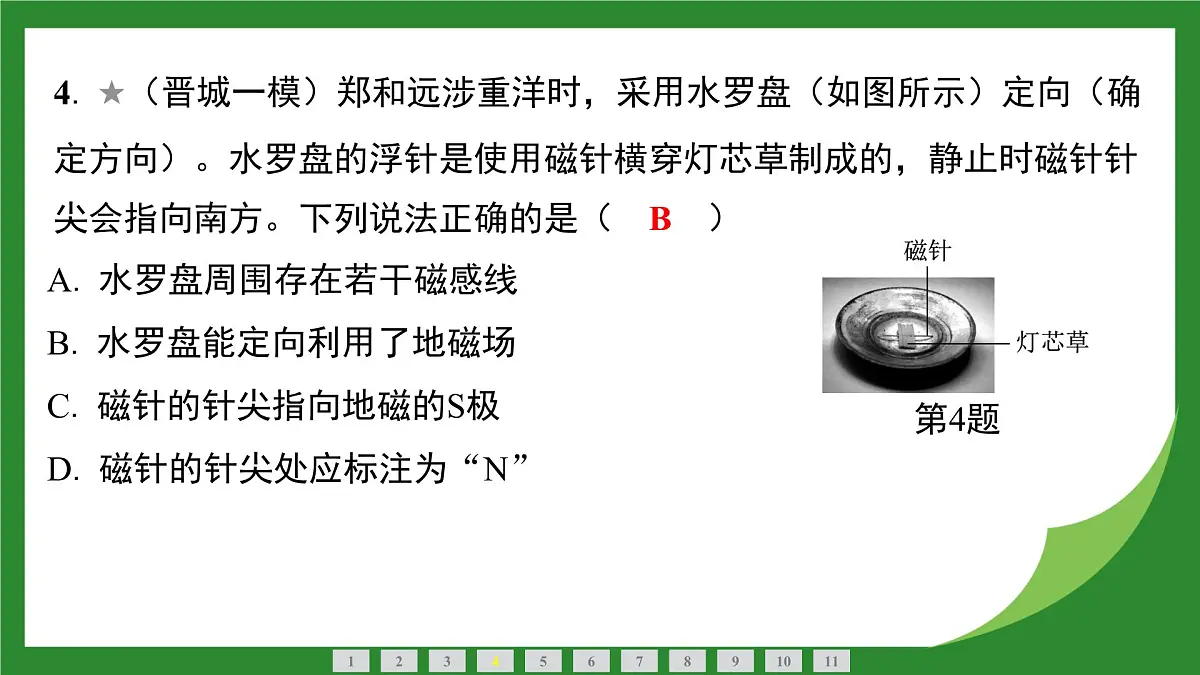

4. ★（晋城一模）郑和远涉重洋时，采用水罗盘（如图所示）定向（确定方向）。水罗盘的浮针是使用磁针横穿灯芯草制成的，静止时磁针针尖会指向南方。下列说法正确的是（　B　）
A. 水罗盘周围存在若干磁感线B. 水罗盘能定向利用了地磁场C. 磁针的针尖指向地磁的S极D. 磁针的针尖处应标注为“N”

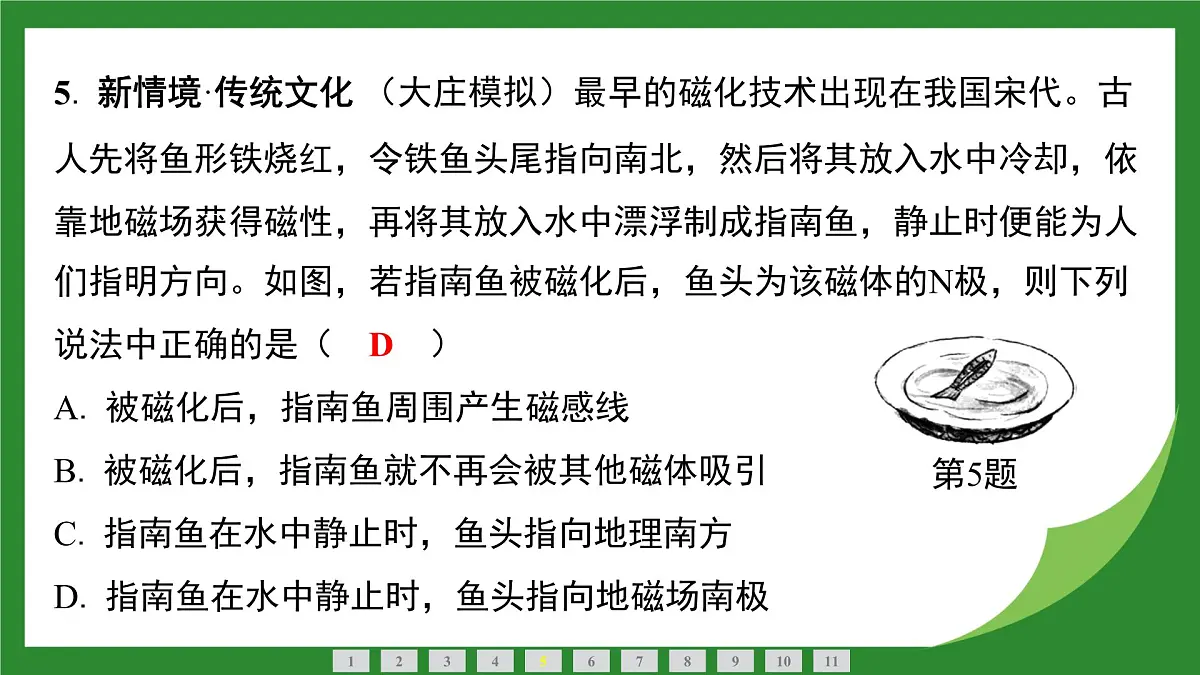

5. 新情境·传统文化 （大庄模拟）最早的磁化技术出现在我国宋代。古人先将鱼形铁烧红，令铁鱼头尾指向南北，然后将其放入水中冷却，依靠地磁场获得磁性，再将其放入水中漂浮制成指南鱼，静止时便能为人们指明方向。如图，若指南鱼被磁化后，鱼头为该磁体的N极，则下列说法中正确的是（　D　）
二、 填空题（每空4分，共40分）

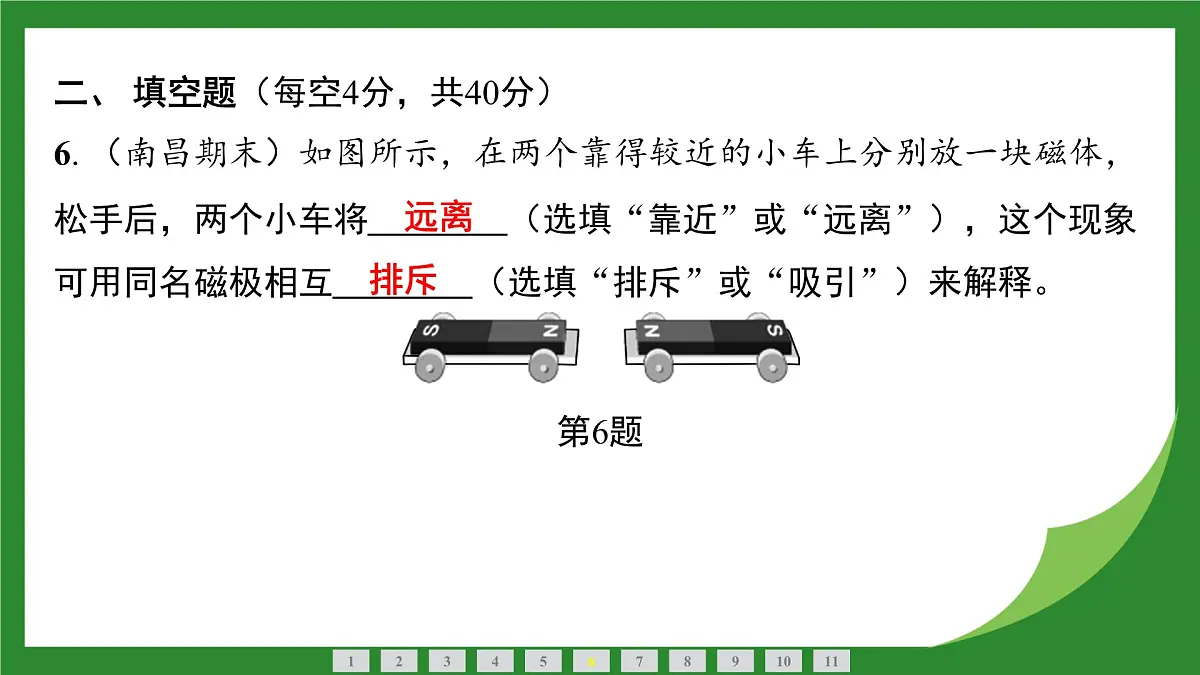

6. （南昌期末）如图所示，在两个靠得较近的小车上分别放一块磁体，松手后，两个小车将 　远离　（选填“靠近”或“远离”），这个现象可用同名磁极相互 　排斥　（选填“排斥”或“吸引”）来解释。
　

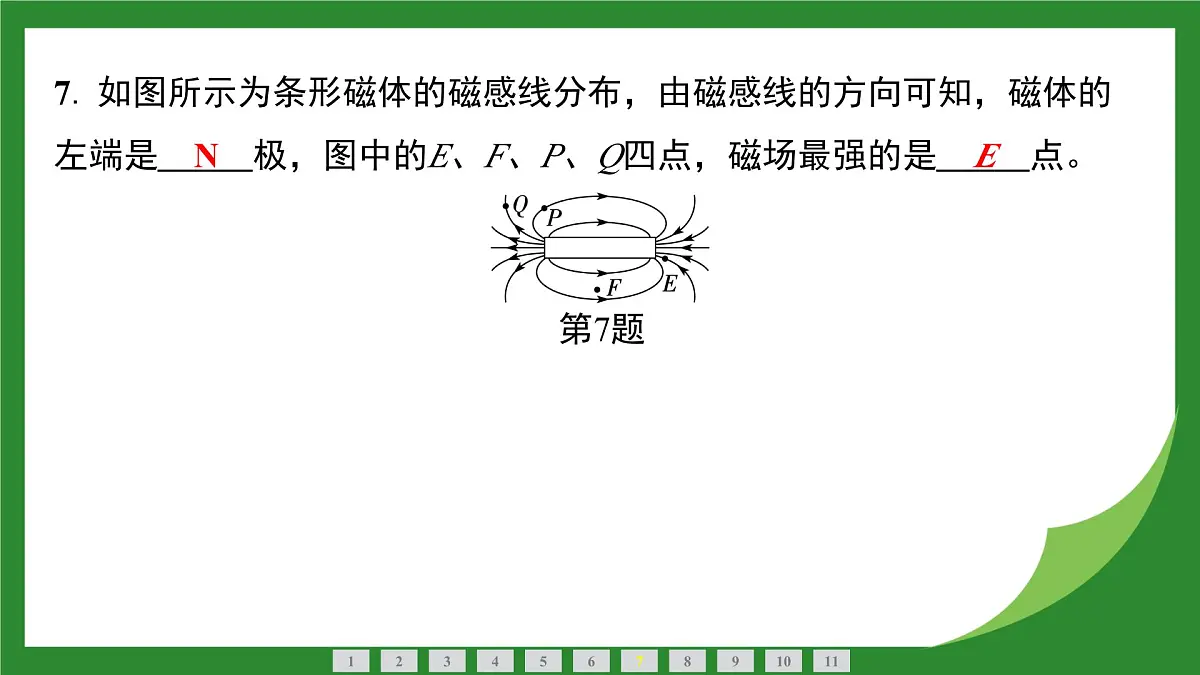

7. 如图所示为条形磁体的磁感线分布，由磁感线的方向可知，磁体的左端是 　N　极，图中的E、F、P、Q四点，磁场最强的是 　E　点。
8. 司南是古代用于辨别方向的一种仪器。如图所示，用天然磁铁矿石做成一个勺子形状的东西放在一个光滑的盘上，盘上刻着方位，静止时勺子的长柄指向南方。是因为受到 　地磁场　的作用。则司南的勺柄是 　S　（选填“N”或“S”）极，司南下方的金属盘需要用 　 铜　（选填“铜”或“铁”）来制作，并且打磨光滑，这样是为了 　减小摩擦阻力　。
9. ★★（绥化一模）如图所示，将一铁块挂在弹簧测力计下，从磁铁左端向右端移动的过程中，弹簧测力计的示数变化情况是  　 先变小再变大　，原因是 　磁体两端磁性最强，中间最弱　。
磁体两端磁性最强，中间最弱　
三、 作图题（共20分）
10. （10分）（新乡一模）两个磁体相互靠近后，磁体间磁感线的分布如图所示（未画出磁感线的方向）。已知左侧磁极为S极，请在图中括号内标出右侧磁体的左边磁极的名称，并画出A点的磁场方向。
11. （10分）（苏州校级模拟）磁体旁的小磁针静止时N极指向右侧，请在图中标出图中磁感线的方向并在虚线框中标出磁体的磁极。
一、 选择题（每小题8分，共40分）1. （泰州中考）历史上首先发现了电流的磁效应，揭示了电和磁之间联系的科学家是（　A　）
2. 如图所示，下列说法错误的是（　D　）
A. 这是模拟奥斯特实验的一个场景B. 图示实验说明了通电导线周围存在磁场C. 将电池正负极对调后，重新闭合电路，小磁针偏转方向改变D. 将图中导线断开，小磁针N极将指向地磁的北极
3. （江西模拟）某通电螺线管的磁感线如图所示，则下面说法正确的是（　C　）
4. ★（廊坊期末）如图所示，将螺线管沿东西方向水平悬挂起来，给螺线管通电，下列说法不正确的是（　B　）
5. ★★（淄博中考）心肺机用“电动泵”替代心脏，推动血液循环。“电动泵”的工作原理如图所示，将线圈ab固定在活塞一端，利用其与固定磁铁间的相互作用带动活塞运动，从而使血液定向流动。阀门K1、K2都只能单向开启。当线圈中的电流从a流向b时（　C　）
二、 填空题（每空6分，共30分）
6. 如图甲所示，磁体能吸引回形针，是因为磁体具有吸 　铁　性，被磁体吸引的大头针能吸引其他的大头针，是因为大头针被 　磁化　；如图乙所示，磁体不与回形针接触，磁体对回形针仍然有力的作用，是因为磁体周围存在着 　磁场　。
　　
7. （济宁期末）小聪同学利用如图所示装置研究磁与电的关系。比较甲、乙两图可知 　通电导体周围存在着磁场　；比较乙、丙两图可知 　电流的磁场方向与电流的方向有关　。

通电导体周围存在着磁场　
电流的磁场方向与电流的方向有关　
三、 作图与实验探究题（共30分）
8. （6分）（青海中考）如图所示，根据电源的正负极和小磁针的指向，在图中画出螺线管的绕线。
9. （6分）（钦州一模）小磁针静止在如图的位置，请在括号内标出通电螺线管的极性，并在虚线框中标出电流方向。
10. （18分）（秦皇岛模拟）通过实验探究磁体周围的磁场特点。（1） 如图甲所示，在玻璃板上均匀撒上一层铁屑，再将玻璃板放在条形磁铁上方，然后 　轻敲玻璃板　，观察铁屑的分布情况。铁屑在磁场中被 　磁化　成一个个小磁针，从而在磁场中有序地排列起来。
（2） 如图乙所示，在条形磁体周围放一些小磁针，小磁针静止时黑色一端表示磁体的N极，由此判断条形磁体右端的磁极为 　N　极。
