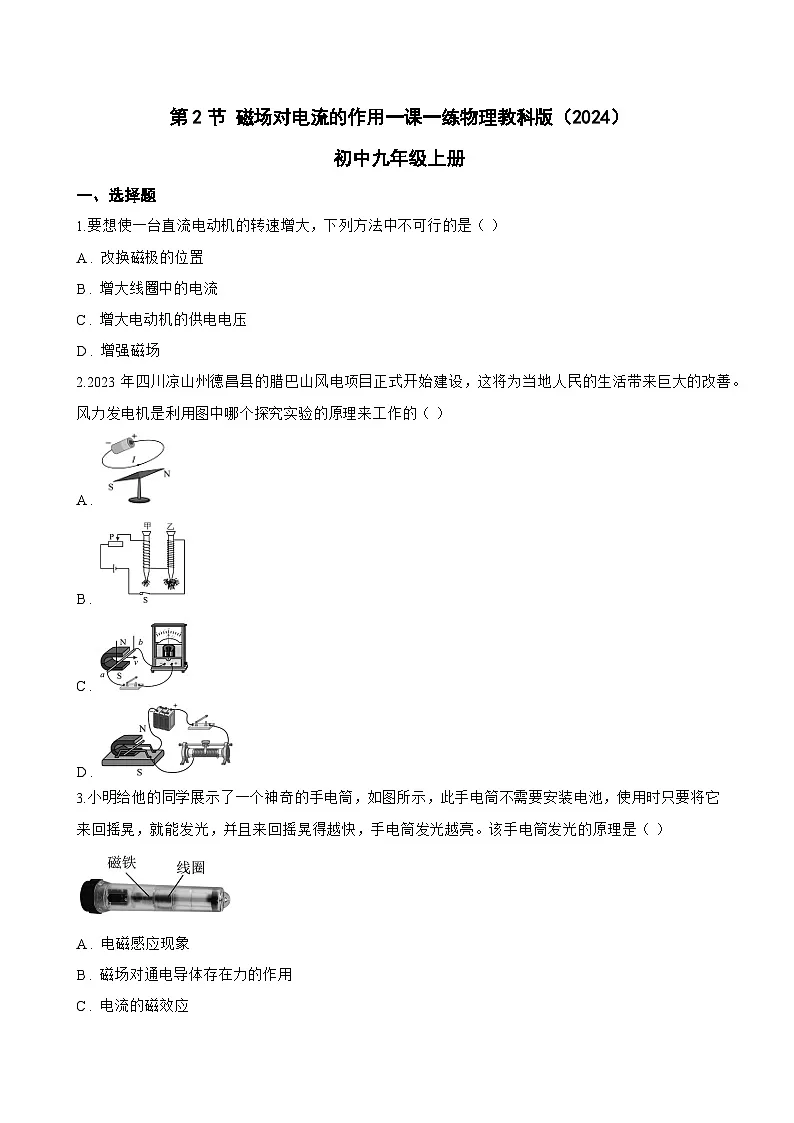

教科版（2024）九年级上册（2024）第2节 磁场对电流的作用当堂达标检测题

这是一份教科版（2024）九年级上册（2024）第2节 磁场对电流的作用当堂达标检测题，共9页。试卷主要包含了选择题，多选题，填空题，实验探究题，综合题等内容，欢迎下载使用。
1.要想使一台直流电动机的转速增大，下列方法中不可行的是（ ）
A . 改换磁极的位置
B . 增大线圈中的电流
C . 增大电动机的供电电压
D . 增强磁场
2.2023年四川凉山州德昌县的腊巴山风电项目正式开始建设，这将为当地人民的生活带来巨大的改善。风力发电机是利用图中哪个探究实验的原理来工作的（ ）
A .
B .
C .
D .
3.小明给他的同学展示了一个神奇的手电筒，如图所示，此手电筒不需要安装电池，使用时只要将它来回摇晃，就能发光，并且来回摇晃得越快，手电筒发光越亮。该手电筒发光的原理是（ ）
A . 电磁感应现象
B . 磁场对通电导体存在力的作用
C . 电流的磁效应
D . 地球上存在地磁场

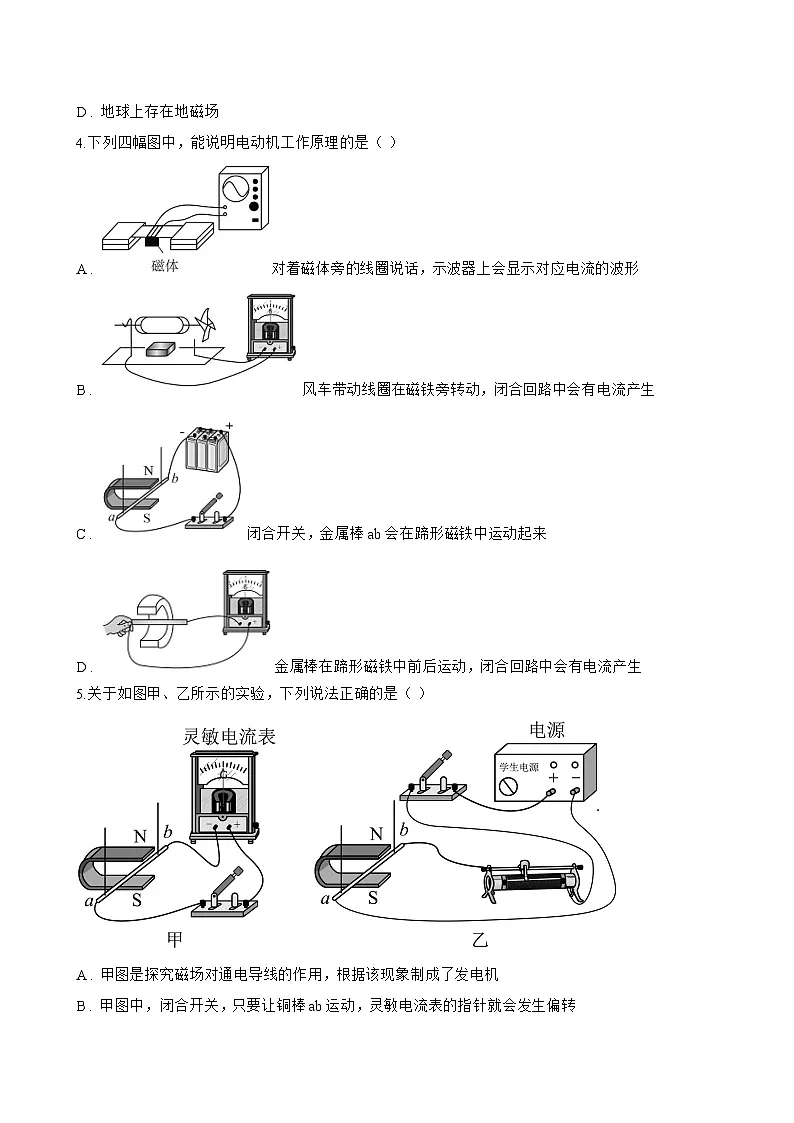

4.下列四幅图中，能说明电动机工作原理的是（ ）
A . 对着磁体旁的线圈说话，示波器上会显示对应电流的波形
B . 风车带动线圈在磁铁旁转动，闭合回路中会有电流产生
C . 闭合开关，金属棒ab会在蹄形磁铁中运动起来
D . 金属棒在蹄形磁铁中前后运动，闭合回路中会有电流产生
5.关于如图甲、乙所示的实验，下列说法正确的是（ ）
A . 甲图是探究磁场对通电导线的作用，根据该现象制成了发电机
B . 甲图中，闭合开关，只要让铜棒ab运动，灵敏电流表的指针就会发生偏转
C . 甲图的实验现象说明磁能生电，乙图的实验结果说明电能生磁

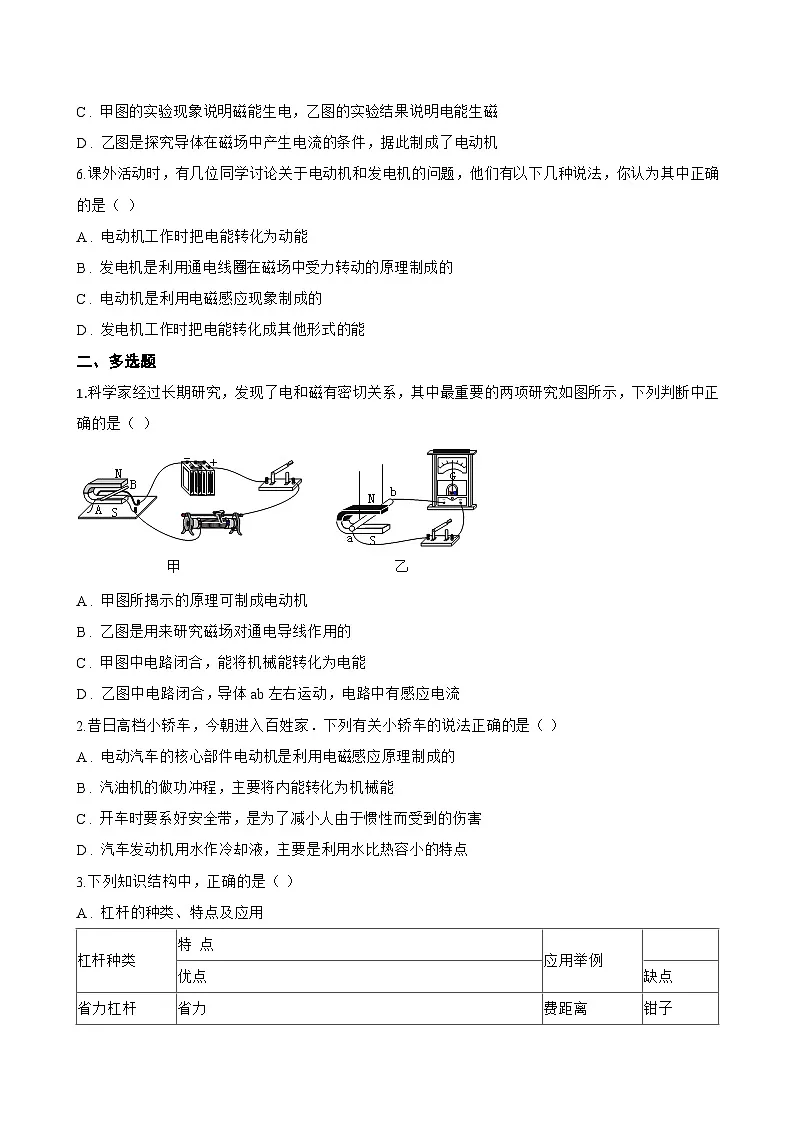

D . 乙图是探究导体在磁场中产生电流的条件，据此制成了电动机
6.课外活动时，有几位同学讨论关于电动机和发电机的问题，他们有以下几种说法，你认为其中正确的是（ ）
A . 电动机工作时把电能转化为动能
B . 发电机是利用通电线圈在磁场中受力转动的原理制成的
C . 电动机是利用电磁感应现象制成的
D . 发电机工作时把电能转化成其他形式的能
二、多选题
1.科学家经过长期研究，发现了电和磁有密切关系，其中最重要的两项研究如图所示，下列判断中正确的是（ ）
​
A . 甲图所揭示的原理可制成电动机
B . 乙图是用来研究磁场对通电导线作用的
C . 甲图中电路闭合，能将机械能转化为电能
D . 乙图中电路闭合，导体ab左右运动，电路中有感应电流
2.昔日高档小轿车，今朝进入百姓家．下列有关小轿车的说法正确的是（ ）
A . 电动汽车的核心部件电动机是利用电磁感应原理制成的
B . 汽油机的做功冲程，主要将内能转化为机械能
C . 开车时要系好安全带，是为了减小人由于惯性而受到的伤害
D . 汽车发动机用水作冷却液，主要是利用水比热容小的特点
3.下列知识结构中，正确的是（ ）
A . 杠杆的种类、特点及应用
B . 家用电路中部分原件的作用和安装要求
C . 磁场对电流的作用与电磁感应现象比较
D . 正确理解额定功率与实际功率
4.当今世界的科学家发展和技术进步突飞猛进，以下与物理有关的论述正确的是（ ）
A . 高碳动力设备（内燃机）的工作效率均高于电动机
B . 电瓶车内的电动机是利用磁场对电流作用的原理工作的
C . 太阳能电池的发电原理是把太阳能转变成电能
D . 大量使用氢能源可以降低“温室效用”的程度
5.下列器件在工作时，与电动自行车的电动机工作原理相同的是（ ）
A . 话筒 B . 动圈式耳麦 C . 电流表 D . 交流发电机
三、填空题
1.抽油烟机的核心部件是电动机，图中与电动机的工作原理相同的是 ________ 图（选填“甲”或“乙”）抽油烟机工作时是利用气体流速大，压强 ________ 的原理把油烟抽到室外。
2.电动自行车的“心脏”是电动机，它是利用通电线圈在 ________ 磁场中受力转动的原理工作的，车把上的“调速转把”相当于我们学过的滑动变阻器，拧动“调速转把”可以改变电动机中的电流电流大小，从而改变电动机的转速．下坡时，关闭电源，电动机就变成了“发电机”，从而实现“自发电”，它是利用 ________ 现象的原理工作的．
3.扬声器与 ________ 的工作原理相同（选填“发电机”或“电动机”）， ________ （选填“是”或“不是”）根据电磁感应现象制成。由于通过线圈的电流是 ________ 的电流，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。
4.线圈abcd转动过程中经过图甲、乙位置时，导线a b所受磁场力的方向 ________ （选填“相同”“相反”），原因是 ________ ．
5.发电机是利用 ________ 现象制成的，直流电动机是利用 ________ 原理制成的。
6.在“装配直流电动机模型”的实验中，最方便地改变转子的转向的方法是改变电流的 ________ ；最方便地改变转子的转速的方法是改变电流的 ________ ；接通电源时，电动机的线圈不能处于 位置．
7.在制作简易电动机的过程中，若要改变电动机的转动方向，可以改变 方向或 方向．
8.我们在来考试的路上看到不少交警在值班，中考期间禁止车辆鸣笛通过考区，交警巡逻车是电瓶车，电瓶车的“心脏”是 ________ （选填“发电机”“电动机”“内燃机”）；禁止车辆鸣笛是在 ________ 处减弱噪声
9.小明用如图所示的实验装置探究感应电流产生的条件，当他闭合开关，水平向右快速移动导体杆AB的过程中，灵敏电流计的指针 ________ （选填“会发生”或“不发生”）偏转；小明想再利用此装置探究磁场对电流的作用，需要增加的器材是 ________ 。
10.电动机工作时把 ________ 能转化为机械能
四、实验探究题
1.小明学习了电磁知识后，从物理学的视角对图所涉及的物理问题进行了分析。
（1） 如图甲所示，在A处接入 ________ ，可探究电动机的工作原理；（填实验器材名称）
（2） 在图甲的金属轨道上增加一根金属杆cd，俯视图如图乙所示（磁感线垂直纸面向外，用“·”表示）；在外力的作用下，金属杆ab沿光滑金属轨道向右运动，请判断静止在光滑轨道上的金属杆cd是否运动并说明理由，判断∶ ________ ；理由∶ ________ ；
（3） 电吉他中电拾音器基本结构如图丙所示，磁体附近金属弦被磁化，因此弦振动时，在线圈中产生感应电流，感应电流经电路放大后传送到音响发出声音，则弦振动时，线圈中的感应电流方向 ________ （选填“变化”或“不变”）。
2.实验小组完成了以下实验：
（1） 如图甲所示，物体长度是 ________ cm；温度计示数是 ________ ℃；
（2） 如图乙所示，童童观察细线OA的方向可判断重力的方向为 ________ ；
（3） 如图丙所示，要进行通电导体在磁场中受力运动的研究，单刀双掷开关应接到位置 ________ （选填“1”或“2”），根据此原理发明了 ________ （选填“发电机”或“电动机”）。
3.李华同学学习了电磁方面的知识后，做了以下两个实验（如图所示）。
（1） 用甲装置进行了如下的操作：①让导体 AB 静止在磁场中；②让导体 AB 在磁场中左右运动；③让导体 AB 沿竖直方向上下缓慢运动。其中能使电流表指针发生偏转的是 ________ （填序号）；
（2） 如果在乙装置的实验中，当开关闭合时，发现导体 ab 向左运动，若要使导体 ab 向右运动，下列措施不可行的是______；
A . 调换电源正、负极
B . 调换磁体N、S极
C . 同时调换电源正、负极和磁体N、S极
（3） 根据乙装置的原理，人们发明了 ________ （选填“发电机”或“电动机”）
五、综合题
1.小明在做“探究通电导体在磁场受力的方向与哪些因素有关”的实验时，认为该方向可能与导体中的电流方向有关，也可能与磁场的方向有关．
（1） 他设计了如下的实验，装置如图所示，金属棒AB架在光滑的金属轨道上，导线的连接完好
A．闭合开关，发现金属棒向左运动．
B．把磁铁的南、北极上下对调、把电源的正、负极端的导线也对调，闭合开关后，发现金属棒仍向左运动．
根据以上现象，小明得出结论：通电导体在磁场受力的方向与导体中的电流方向、磁场方向无关．
你认为他的结论正确吗？如果认为正确请说明理由．如果认为不正确，请分析他得出错误结论的原因．
​
（2） 小俊在做“组成串联电路”的实验时，电路如图连好，闭合开关S后，两灯均不亮，经检查电路连接无误．老师经过仔细检查后告诉他，是其中一个灯泡的灯丝烧坏了． 请你只用一根导线，帮助小俊检测出到底是哪一个灯泡灯丝烧坏了．把你的实验方法、所能观察到的实验现象及由此推断出的结论填入下表中
​
2.某直流电动机的铭牌上标有“220V 6.6kW”，电动机线圈的电阻为0.5Ω。
（1） 电动机的工作原理是什么？
（2） 该电动机正常工作1h，消耗多少J电能？电动机线圈产生多少热量？
（3） 在工作过程中，电动机因故障卡住无法转动，很快就闻到焦糊味道，请你从能量转化角度解释这个现象．
3.图所示是检验磁场对通电导线作用力的实验装置。当导线中有某方向电流通过时，它受到磁场的作用力向上。
（1） 如果仅将两磁极对调位置，导线受力向 ________ ；
（2） 如果同时对调磁极位置和改变电流方向，导线受力向 ________ 。
杠杆种类
特 点
应用举例
优点
缺点
省力杠杆
省力
费距离
钳子
费力杠杆
省距离
费力
钓鱼竿
等臂杠杆
不省力不费力，不省距离不费距离
天平
组成原件
作 用
安装要求
电能表
用来测量一定时间内消耗的电能
与进户线相接，串联在干路中
总开关
检修更换原件时切断电源，以免触电
连在电能表后面，串联在干路中
开关
控制单个用电器的通电
接在火线上，并与各用电器串联
区别项目
磁场对电流的作用
电磁感应现象
现象
原因
通电导体（线圈）在磁场中
闭合电路的一部分导体在磁场中做切割磁感线运动
结果
受到力的作用（运动、转动）
产生感应电流
能量转化
机械能转化为电能
电能转化为机械能
力的性质
通电导体在磁场中受磁力
导体受外力
导体中的电流
由外部电源供给
因感应产生
应用实例
发电机
电动机
电压
功率
结果
额定值的含义
用电器铭牌上标的电压值是用电器正常工作时的电压，叫做额定电压
用电器在额定电压下的功率叫做额定功率
/
额定值与实际值的关系
U实=U额
P实=P额
用电器正常工作（灯泡正常发光）
U实＜U额
P实＜P额
用电器不能正常工作（灯泡发光暗淡）
U实＞U额
P实＞P额
用电器不能正常工作，长期使用影响使用寿命（灯泡发光强烈，可能被烧坏）
实验方法
实验现象
结论
