初中教科版（2024）第2节 磁场对电流的作用达标测试

这是一份初中教科版（2024）第2节 磁场对电流的作用达标测试，共9页。试卷主要包含了选择题，多选题，填空题，实验探究题，综合题等内容，欢迎下载使用。

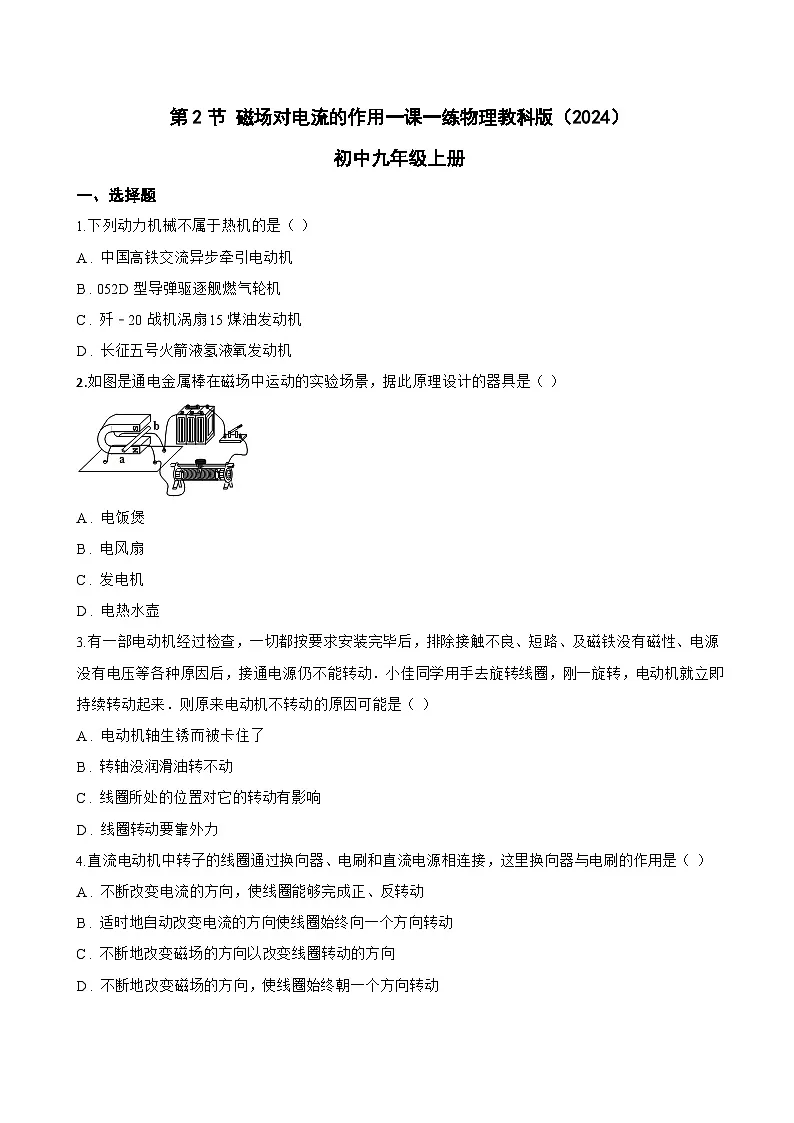

1.下列动力机械不属于热机的是（ ）
A . 中国高铁交流异步牵引电动机
B . 052D型导弹驱逐舰燃气轮机
C . 歼﹣20战机涡扇15煤油发动机
D . 长征五号火箭液氢液氧发动机
2.如图是通电金属棒在磁场中运动的实验场景，据此原理设计的器具是（ ）
A . 电饭煲
B . 电风扇
C . 发电机
D . 电热水壶
3.有一部电动机经过检查，一切都按要求安装完毕后，排除接触不良、短路、及磁铁没有磁性、电源没有电压等各种原因后，接通电源仍不能转动．小佳同学用手去旋转线圈，刚一旋转，电动机就立即持续转动起来．则原来电动机不转动的原因可能是（ ）
A . 电动机轴生锈而被卡住了
B . 转轴没润滑油转不动
C . 线圈所处的位置对它的转动有影响
D . 线圈转动要靠外力
4.直流电动机中转子的线圈通过换向器、电刷和直流电源相连接，这里换向器与电刷的作用是（ ）
A . 不断改变电流的方向，使线圈能够完成正、反转动
B . 适时地自动改变电流的方向使线圈始终向一个方向转动
C . 不断地改变磁场的方向以改变线圈转动的方向
D . 不断地改变磁场的方向，使线圈始终朝一个方向转动

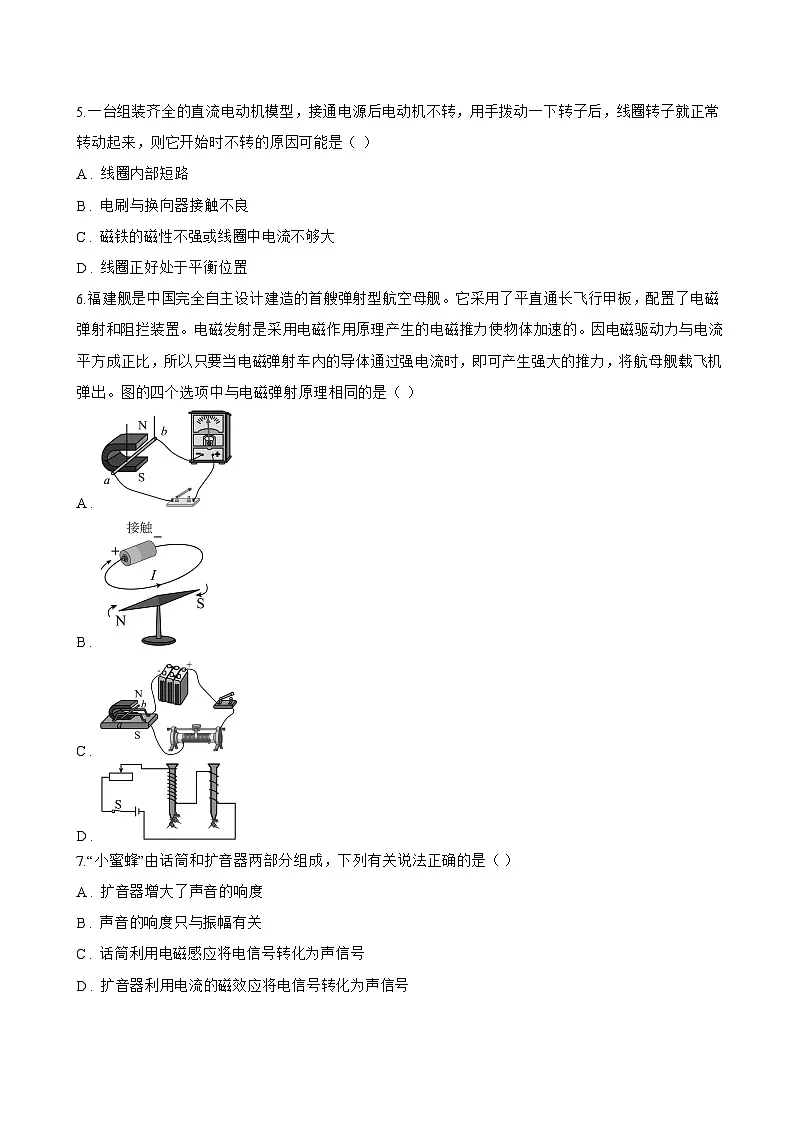

5.一台组装齐全的直流电动机模型，接通电源后电动机不转，用手拨动一下转子后，线圈转子就正常转动起来，则它开始时不转的原因可能是（ ）
A . 线圈内部短路
B . 电刷与换向器接触不良
C . 磁铁的磁性不强或线圈中电流不够大
D . 线圈正好处于平衡位置
6.福建舰是中国完全自主设计建造的首艘弹射型航空母舰。它采用了平直通长飞行甲板，配置了电磁弹射和阻拦装置。电磁发射是采用电磁作用原理产生的电磁推力使物体加速的。因电磁驱动力与电流平方成正比，所以只要当电磁弹射车内的导体通过强电流时，即可产生强大的推力，将航母舰载飞机弹出。图的四个选项中与电磁弹射原理相同的是（ ）
A .
B .
C .
D .
7.“小蜜蜂”由话筒和扩音器两部分组成，下列有关说法正确的是（ ）
A . 扩音器增大了声音的响度
B . 声音的响度只与振幅有关
C . 话筒利用电磁感应将电信号转化为声信号
D . 扩音器利用电流的磁效应将电信号转化为声信号

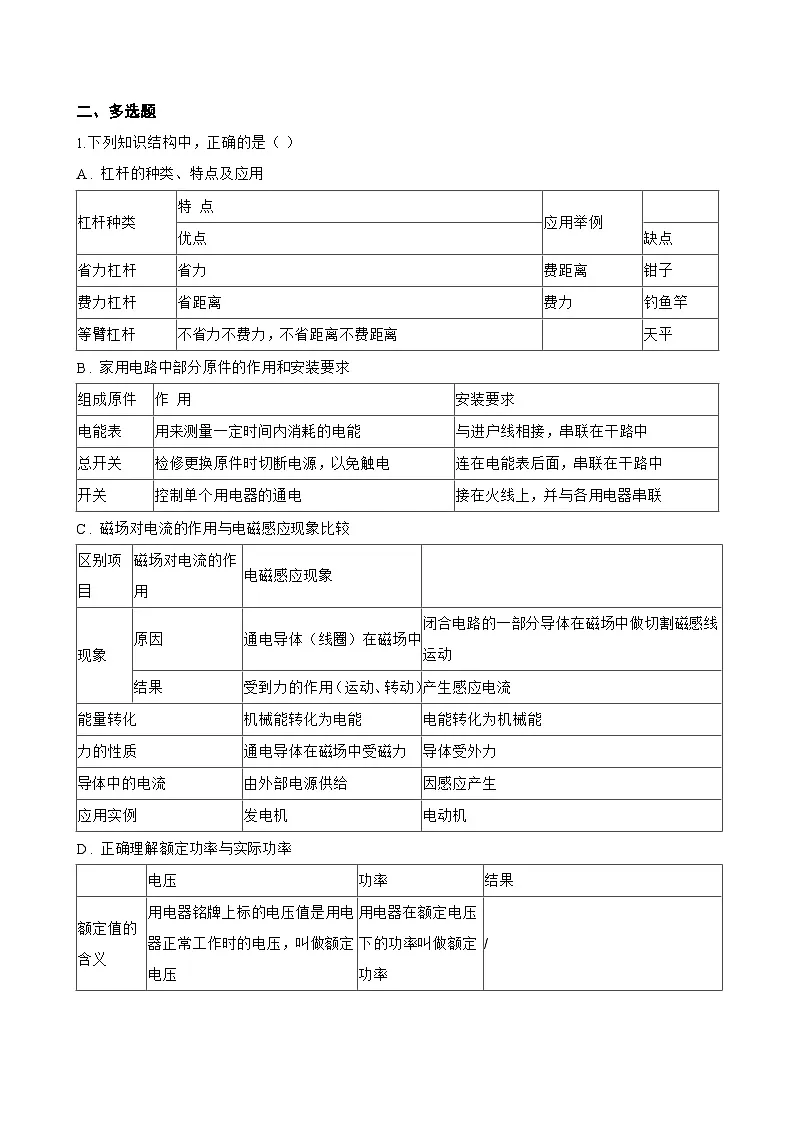

二、多选题
1.下列知识结构中，正确的是（ ）
A . 杠杆的种类、特点及应用
B . 家用电路中部分原件的作用和安装要求
C . 磁场对电流的作用与电磁感应现象比较
D . 正确理解额定功率与实际功率
2.当今世界的科学家发展和技术进步突飞猛进，以下与物理有关的论述正确的是（ ）
A . 高碳动力设备（内燃机）的工作效率均高于电动机
B . 电瓶车内的电动机是利用磁场对电流作用的原理工作的
C . 太阳能电池的发电原理是把太阳能转变成电能
D . 大量使用氢能源可以降低“温室效用”的程度
3.关于电磁现象，下列说法中正确的是（ ）
A . 通电导体在磁场中一定受到力的作用
B . 电动机是利用通电线圈在磁场中受力转动的原理工作的
C . 发电机是利用电磁感应现象制成的，工作时将电能转化为机械能
D . 奥斯特实验表明通电导体周围存在磁场
4.科学家经过长期研究，发现了电和磁有密切关系，其中最重要的两项研究如图所示，下列判断中正确的是（ ）
​
A . 甲图所揭示的原理可制成电动机
B . 乙图是用来研究磁场对通电导线作用的
C . 甲图中电路闭合，能将机械能转化为电能
D . 乙图中电路闭合，导体ab左右运动，电路中有感应电流
5.下列器件在工作时，与电动自行车的电动机工作原理相同的是（ ）
A . 话筒 B . 动圈式耳麦 C . 电流表 D . 交流发电机
6.昔日高档小轿车，今朝进入百姓家．下列有关小轿车的说法正确的是（ ）
A . 电动汽车的核心部件电动机是利用电磁感应原理制成的
B . 汽油机的做功冲程，主要将内能转化为机械能
C . 开车时要系好安全带，是为了减小人由于惯性而受到的伤害
D . 汽车发动机用水作冷却液，主要是利用水比热容小的特点
三、填空题
1.题图所示的“神奇转框”，磁场对金属框有 ________ 作用便旋转起来，它是一个 ________ (选填"电动机”或"发电机”)，若将电池正负极对调，则金属框转动方向将 ________ (选填“改变”或“不变”)。
2.如左图所示，闭合开关后，导体 AB在磁场中沿 ________ （选填“左右”或“上下”）方向运动时，会产生感应电流，这就是电磁感应现象。人们根据此现象发明了 ________ 机。人们利用如右图所示的原理发明了 ________ 机。

3.电动自行车的“心脏”是电动机，它是利用通电线圈在 ________ 磁场中受力转动的原理工作的，车把上的“调速转把”相当于我们学过的滑动变阻器，拧动“调速转把”可以改变电动机中的电流电流大小，从而改变电动机的转速．下坡时，关闭电源，电动机就变成了“发电机”，从而实现“自发电”，它是利用 ________ 现象的原理工作的．
4.小敏家有一个如图所示的装饰品，花盆表面有一个太阳能电池板，塑料小花在阳光下能不断摇摆。太阳能是 ________ （填“可再生”或“不可再生”）能源，请你猜测花盆里还有一个重要的装置是 ________ （填“发电机”或“电动机”）。小敏最近离远了看不清教室黑板上的字，爸爸带她配了一副眼镜，她所配的眼镜的镜片是 ________ 透镜。
5.下面是电学中很重要的两个实验图，其中图 ________ 的实验装置原理可以制造出发电机，它是利用 ________ 工作的。
6.电动机中换向器的作用是 ________ ，若把一台电动机接入电压为220V的电路中，通过电动机的电流为5A，电动机线圈的电阻为2Ω，若电动机工作10min，通过线圈的电流产生的热量为 ________ J．
7.郑州市地铁的开通，给人们的出行带来了方便，地铁是一种环保、便捷的出行方式．地铁中的电动机是利用 ________ 原理来工作的，行驶的地铁车身与空气摩擦起电却没有吸附大量的灰尘，是因为车轮是由 ________ （填“导体”或“绝缘体”）制成的，可以将电荷移走．
8.将两个玩具电动机 M1、 M2的转轴用塑料管连接起来，如图。闭合开关，小灯泡发光，原因是 M1带动 M2 ， 让 M2的线圈切割 ________ ，产生感应电流。若只将电池的正负极对调，闭合开关后 M1的转动方向会 ________ 。
9.小明用如图所示的实验装置探究感应电流产生的条件，当他闭合开关，水平向右快速移动导体杆AB的过程中，灵敏电流计的指针 ________ （选填“会发生”或“不发生”）偏转；小明想再利用此装置探究磁场对电流的作用，需要增加的器材是 ________ 。
四、实验探究题
1.图甲是小郑探究“并联电路特点”的电路图，用电流表 A1、 A2测得通过灯泡 L1、 L2的电流分别为0.2 A和0.3 A。
（1）用另一只电流表 A3（图中未画出）测干路电流时，量程应该选用 ________ （选填“0～0.6 A”或“0～3 A”）。
（2）闭合开关S后，测干路电流时，发现电流表 A3的指针偏转到最大值。对于该现象，下列分析不合理的是 ________ 。
A．电流表 A1与灯泡 L1并联
B．电流表 A3与开关S并联
C．某盏灯泡突然短路
（3）探究过程中，小郑发现，若电流表的正、负接线柱接反了，会造成电流表的指针反转，受力反向；他结合电流表的内部结构示意图（如图乙），猜想表头内部磁场中通电线圈的受力方向与 ________ 方向有关。
2.利用下图所示的装置进行电与磁的相关实验。
（1）若利用该装置探究“通电导体在磁场中受力”，应将开关的接线柱1与 ________ （选填“2”或“3”）接通；
（2）将开关反方向闭合，利用该装置探究“产生感应电流的条件”：
①让悬挂的导体ab在图所示位置沿竖直方向上下运动，灵敏电流计指针 ________ （选填“会”或“不会”）发生偏转；
②保持磁体不动，若导体ab水平向右运动，灵敏电流计指针向左偏转；若要使灵敏电流计的指针向右偏转，可以 ________ （填字母）。
A. 将磁体的磁极对调，导体ab向左运动 B. 保持磁体不动，导体ab向左运动
五、综合题
1.小明在做“探究通电导体在磁场受力的方向与哪些因素有关”的实验时，认为该方向可能与导体中的电流方向有关，也可能与磁场的方向有关．
（1） 他设计了如下的实验，装置如图所示，金属棒AB架在光滑的金属轨道上，导线的连接完好
A．闭合开关，发现金属棒向左运动．
B．把磁铁的南、北极上下对调、把电源的正、负极端的导线也对调，闭合开关后，发现金属棒仍向左运动．
根据以上现象，小明得出结论：通电导体在磁场受力的方向与导体中的电流方向、磁场方向无关．
你认为他的结论正确吗？如果认为正确请说明理由．如果认为不正确，请分析他得出错误结论的原因．
​
（2） 小俊在做“组成串联电路”的实验时，电路如图连好，闭合开关S后，两灯均不亮，经检查电路连接无误．老师经过仔细检查后告诉他，是其中一个灯泡的灯丝烧坏了． 请你只用一根导线，帮助小俊检测出到底是哪一个灯泡灯丝烧坏了．把你的实验方法、所能观察到的实验现象及由此推断出的结论填入下表中
​
2.图所示是检验磁场对通电导线作用力的实验装置。当导线中有某方向电流通过时，它受到磁场的作用力向上。
（1） 如果仅将两磁极对调位置，导线受力向 ________ ；
（2） 如果同时对调磁极位置和改变电流方向，导线受力向 ________ 。
3.为了方便旅客参观景区，目前我国很多旅游景点普遍推出了电动观光车，其技术参数如下表：
根据以上技术参数，解答下列问题：（g=10N/kg）
（1） 电动车是利用 ________ 的原理工作的，它工作时将 能转化为 能；
（2） 假设乘客质量平均为60kg，求满载时车对水平路面的压强；
（3） 电动机以额定功率工作半小时消耗多少电能？若这一过程中，观光车以36km/h的速度沿水平路面匀速行驶，求车行驶在过程中克服阻力做的功；
（4） 与普通汽车相比，电动观光车在环保节能方面的优点有 ________ （写出一条即可）
4.某直流电动机的铭牌上标有“220V 6.6kW”，电动机线圈的电阻为0.5Ω。
（1） 电动机的工作原理是什么？
（2） 该电动机正常工作1h，消耗多少J电能？电动机线圈产生多少热量？
（3） 在工作过程中，电动机因故障卡住无法转动，很快就闻到焦糊味道，请你从能量转化角度解释这个现象．
杠杆种类
特 点
应用举例
优点
缺点
省力杠杆
省力
费距离
钳子
费力杠杆
省距离
费力
钓鱼竿
等臂杠杆
不省力不费力，不省距离不费距离
天平
组成原件
作 用
安装要求
电能表
用来测量一定时间内消耗的电能
与进户线相接，串联在干路中
总开关
检修更换原件时切断电源，以免触电
连在电能表后面，串联在干路中
开关
控制单个用电器的通电
接在火线上，并与各用电器串联
区别项目
磁场对电流的作用
电磁感应现象
现象
原因
通电导体（线圈）在磁场中
闭合电路的一部分导体在磁场中做切割磁感线运动
结果
受到力的作用（运动、转动）
产生感应电流
能量转化
机械能转化为电能
电能转化为机械能
力的性质
通电导体在磁场中受磁力
导体受外力
导体中的电流
由外部电源供给
因感应产生
应用实例
发电机
电动机
电压
功率
结果
额定值的含义
用电器铭牌上标的电压值是用电器正常工作时的电压，叫做额定电压
用电器在额定电压下的功率叫做额定功率
/
额定值与实际值的关系
U实=U额
P实=P额
用电器正常工作（灯泡正常发光）
U实＜U额
P实＜P额
用电器不能正常工作（灯泡发光暗淡）
U实＞U额
P实＞P额
用电器不能正常工作，长期使用影响使用寿命（灯泡发光强烈，可能被烧坏）
实验方法
实验现象
结论
空车质量
1180kg
电动机额定功率
4kW
满载人员
12人
电动机额定电压
48V
满载时轮胎与地接触面积
4×250cm2
最大车速
45km/h
电动机效率
80%
平路连续行驶里程
≤80km
