2023年全国各地中考化学真题分类精选31图像类试题（解析版）

这是一份2023年全国各地中考化学真题分类精选31图像类试题（解析版），共25页。

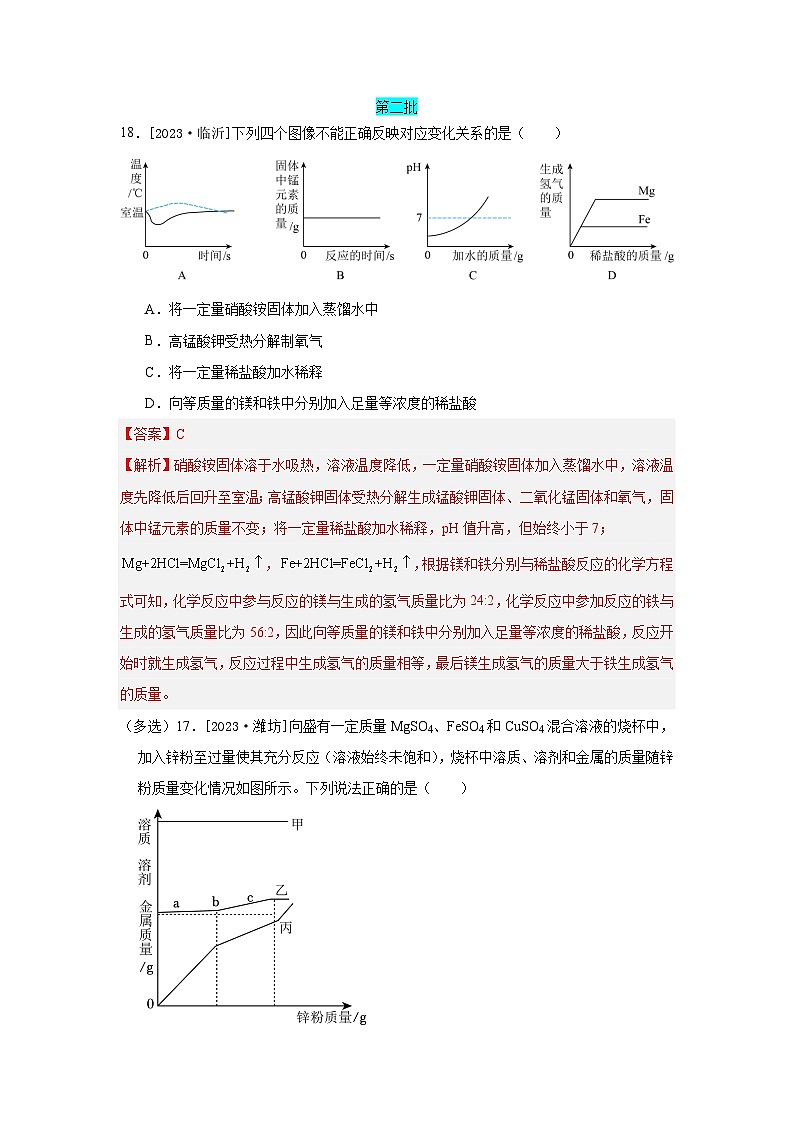

A．将一定量硝酸铵固体加入蒸馏水中
B．高锰酸钾受热分解制氧气
C．将一定量稀盐酸加水稀释
D．向等质量的镁和铁中分别加入足量等浓度的稀盐酸
【答案】C
【解析】硝酸铵固体溶于水吸热，溶液温度降低，一定量硝酸铵固体加入蒸馏水中，溶液温度先降低后回升至室温；高锰酸钾固体受热分解生成锰酸钾固体、二氧化锰固体和氧气，固体中锰元素的质量不变；将一定量稀盐酸加水稀释，pH值升高，但始终小于7；，，根据镁和铁分别与稀盐酸反应的化学方程式可知，化学反应中参与反应的镁与生成的氢气质量比为24:2，化学反应中参加反应的铁与生成的氢气质量比为56:2，因此向等质量的镁和铁中分别加入足量等浓度的稀盐酸，反应开始时就生成氢气，反应过程中生成氢气的质量相等，最后镁生成氢气的质量大于铁生成氢气的质量。
（多选）17．[2023·潍坊]向盛有一定质量MgSO4、FeSO4和CuSO4混合溶液的烧杯中，加入锌粉至过量使其充分反应（溶液始终未饱和），烧杯中溶质、溶剂和金属的质量随锌粉质量变化情况如图所示。下列说法正确的是（ ）

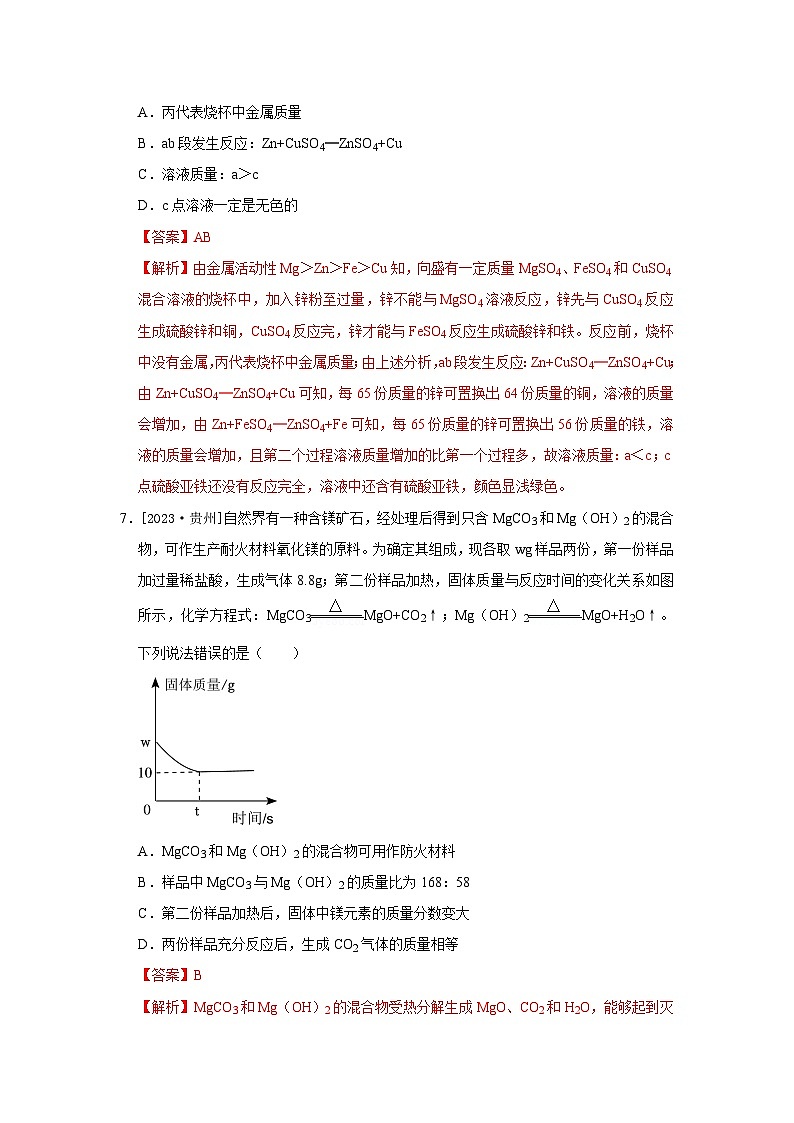

A．丙代表烧杯中金属质量
B．ab段发生反应：Zn+CuSO4═ZnSO4+Cu
C．溶液质量：a＞c
D．c点溶液一定是无色的
【答案】AB
【解析】由金属活动性Mg＞Zn＞Fe＞Cu知，向盛有一定质量MgSO4、FeSO4和CuSO4混合溶液的烧杯中，加入锌粉至过量，锌不能与MgSO4溶液反应，锌先与CuSO4反应生成硫酸锌和铜，CuSO4反应完，锌才能与FeSO4反应生成硫酸锌和铁。反应前，烧杯中没有金属，丙代表烧杯中金属质量；由上述分析，ab段发生反应：Zn+CuSO4═ZnSO4+Cu；由Zn+CuSO4═ZnSO4+Cu可知，每65份质量的锌可置换出64份质量的铜，溶液的质量会增加，由Zn+FeSO4═ZnSO4+Fe可知，每65份质量的锌可置换出56份质量的铁，溶液的质量会增加，且第二个过程溶液质量增加的比第一个过程多，故溶液质量：a＜c；c点硫酸亚铁还没有反应完全，溶液中还含有硫酸亚铁，颜色显浅绿色。
7．[2023·贵州]自然界有一种含镁矿石，经处理后得到只含MgCO3和Mg（OH）2的混合物，可作生产耐火材料氧化镁的原料。为确定其组成，现各取wg样品两份，第一份样品加过量稀盐酸，生成气体8.8g；第二份样品加热，固体质量与反应时间的变化关系如图所示，化学方程式：MgCO3MgO+CO2↑；Mg（OH）2MgO+H2O↑。下列说法错误的是（ ）
A．MgCO3和Mg（OH）2的混合物可用作防火材料
B．样品中MgCO3与Mg（OH）2的质量比为168：58
C．第二份样品加热后，固体中镁元素的质量分数变大
D．两份样品充分反应后，生成CO2气体的质量相等
【答案】B
【解析】MgCO3和Mg（OH）2的混合物受热分解生成MgO、CO2和H2O，能够起到灭火作用，且MgO熔点很高，可作为耐火材料使用；设样品中MgCO3质量为x，Mg（OH）2质量为y，MgCO3受热分解生成的MgO质量为a；
MgCO3+2HCl＝MgCl2+H2O+CO2↑
84 44
x 8.8g
x＝16.8 g
MgCO3MgO+CO2↑
84 40
16.8 g a
a＝8 g
故Mg（OH）2受热分解生成的MgO质量为10g﹣8g＝2g
Mg（OH）2MgO+H2O↑
58 40
y 2 g
y＝2.9g
w＝16.8g+2.9g＝19.7g
故样品中MgCO3质量为16.8g，Mg（OH）2质量为2.9g，样品质量为19.7g
故样品中MgCO3与Mg（OH）2的质量比为16.8：2.9＝168：29；
第二份样品加热后，镁元素质量不变，而固体质量减少，故固体中镁元素的质量分数变大；根据质量守恒定律可知，两份样品反应前后，碳元素的质量相等，故生成CO2气体的质量相等。
9．[2023·凉山州]以下能正确表示对应叙述的图像是（ ）
A．电解水时生成H2和O2的质量与时间的关系
B．两份相同的H2O2溶液在有无MnO2的条件下分解
C．充分高温煅烧一定质量的木炭和氧化铜的混合物
D．分别向等质量的铁粉和锌粉中逐滴加入相同浓度的稀盐酸至过量
【答案】D
【解析】电解水实验时，产生氢气和氧气的体积比为2:1，质量比为1∶8；催化剂能改变化学反应速率，不影响生成物的质量，故两份完全相同的过氧化氢溶液在有无MnO2的条件下分解，最终生成氧气的质量一样多；木炭和氧化铜在高温的条件下反应生成铜和二氧化碳，故充分高温煅烧一定质量的木炭和氧化铜的混合物，固体的质量会减小，但不会减小到0；分别向等质量的铁粉和锌粉中加入相同浓度的稀盐酸至过量，刚开始加入稀盐酸的量少，稀盐酸完全反应，此时生成氢气的质量相等，随着稀盐酸的加入，金属完全反应，等质量的锌和铁完全反应时，铁生成氢气的质量比锌多。
10．[2023·通辽]学会识图能发展化学思维。下列图像不能正确反映对应变化关系的是（ ）
A．向等质量的水中分别加入等质量的氢氧化钠和硝酸铵固体
B．向等质量、等浓度的稀硫酸中分别逐渐加入锌粉和铁粉至过量
C．向一定质量的氢氧化钠溶液中逐滴加入稀盐酸
D．向过氧化氢的水溶液中加入二氧化锰制氧气
【答案】A
【解析】氢氧化钠溶解放热，溶液温度升高，硝酸铵溶解吸热，溶液温度降低；由于Zn的相对原子质量大于Fe，则刚开始时，等量的铁和锌与足量的硫酸反应时，铁产生氢气较多，但当金属过量时，锌和铁消耗的硫酸质量相同，则产生氢气质量相同；氢氧化钠溶液显碱性，溶液pH>7，而氢氧化钠和盐酸反应生成氯化钠和水，则溶液pH减小，且盐酸pH
