第29讲 作图专题-2026年广东中考物理解读课件（含答案解析）

这是一份第29讲 作图专题-2026年广东中考物理解读课件（含答案解析），共53页。PPT课件主要包含了限时训练，优化提升，例题精选，图29-1，图29-2，图29-3，图29-4，图29-5，图29-6，图29-7等内容，欢迎下载使用。
C O N T E N T S

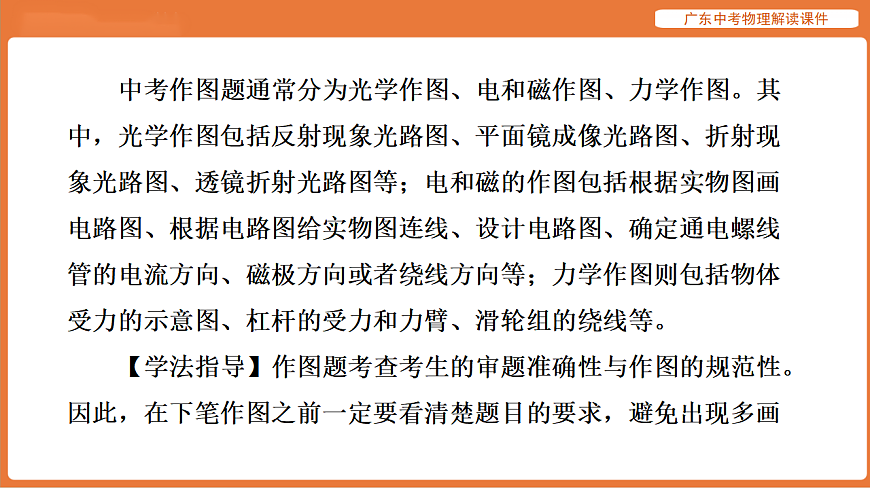

中考作图题通常分为光学作图、电和磁作图、力学作图。其中，光学作图包括反射现象光路图、平面镜成像光路图、折射现象光路图、透镜折射光路图等；电和磁的作图包括根据实物图画电路图、根据电路图给实物图连线、设计电路图、确定通电螺线管的电流方向、磁极方向或者绕线方向等；力学作图则包括物体受力的示意图、杠杆的受力和力臂、滑轮组的绕线等。 【学法指导】作图题考查考生的审题准确性与作图的规范性。因此，在下笔作图之前一定要看清楚题目的要求，避免出现多画
或少画的遗憾失误。必须使用尺类辅助工具作图，保留作图痕迹，切勿徒手作图。所作的图标示清晰且完整，比如作压力的示意图时的垂直符号等。先用铅笔作图，经检查无误后再用黑色签字笔正确作图。#2
1.如图29-1所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出该物体在上滑过程中所受力的示意图。（力的作用点画在物体的重心）
分析：重力的作用点在物体的重心，方向竖直向下；支持力（弹力）的方向垂直接触面指向受力的物体；斜面粗糙且物体对斜面有压力，所以有滑动摩擦力，摩擦力的方向与物体相对运动方向相反。此题物理情景中物体对斜面有压力存在，但题目只要求画出该物体的受力情况，不需要画斜面的受力情况。

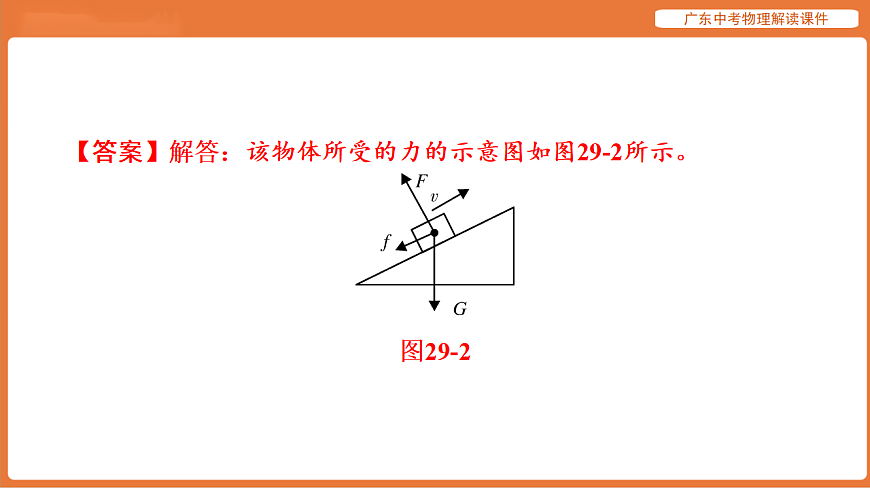

【答案】解答：该物体所受的力的示意图如图29-2所示。

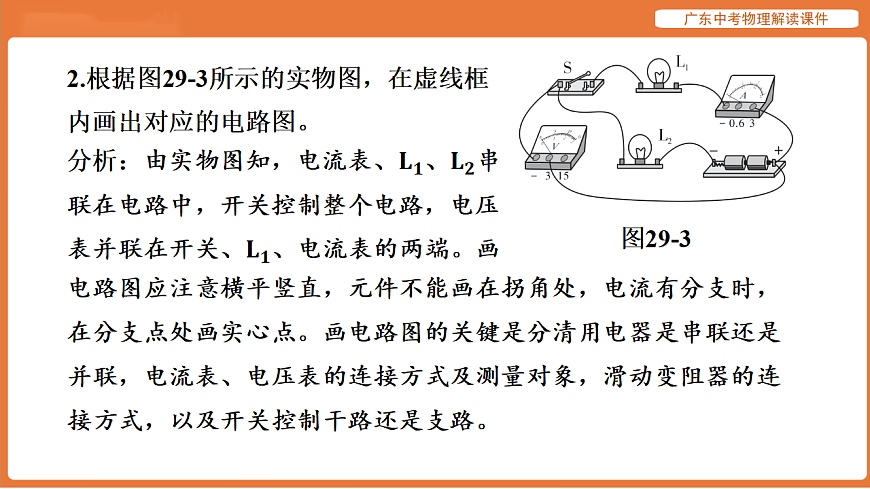

2.根据图29-3所示的实物图，在虚线框内画出对应的电路图。
电路图应注意横平竖直，元件不能画在拐角处，电流有分支时，在分支点处画实心点。画电路图的关键是分清用电器是串联还是并联，电流表、电压表的连接方式及测量对象，滑动变阻器的连接方式，以及开关控制干路还是支路。
【答案】解答：该电路图如图29-4所示。
4.（2023·山东）光通过透镜会发生折射，请将图29-8中的入射光线或折射光线补画完整。
【答案】
6.（2025·河南）如图29-10是家庭电路的一部分，三孔插座可单独工作，开关控制灯泡。请用笔画线表示导线，将对应的电路连接完整，并符合安全用电原则。
7.（2024·扬州）如图29-11所示，请标出电源正、负极和磁感线的方向。
8.如图29-19所示，一束光垂直于凹透镜的主光轴射向平面镜，请在图中画出该束光经平面镜反射再通过凹透镜折射的光路图。
11.（2024·遂宁）如图29-22所示，一个小球静止在水面上，在图中画出小球所受重力和浮力的示意图。
14.（2025·兰州）如图29-25所示，木块静止在光滑的斜面上，请画出木块的受力示意图。
16.（2025·苏州）如图29-27中，地上的人用滑轮组提升重物，画出最省力的绳子绕法。
18.（日常生活）如图29-29甲所示，小阳乘坐机场水平电梯时，放在电梯上的手提箱与水平电梯以相同速度匀速直线前进，乙图是手提箱在水平电梯上的简化图，请在乙图中画出当电梯突然发生故障停止的瞬间手提箱受到的力的示意图。
21.（2025·湛江模拟）小周用碳膜电位器设计了一个可调亮度的电灯，如图29-32所示，为了安全，他把电路元件安装在塑料外壳内，请根据安全用电的原则，把各元件连入家庭电路中，要求滑片顺时针滑动时小灯泡变亮。（碳膜电位器拥有开关的功能）
