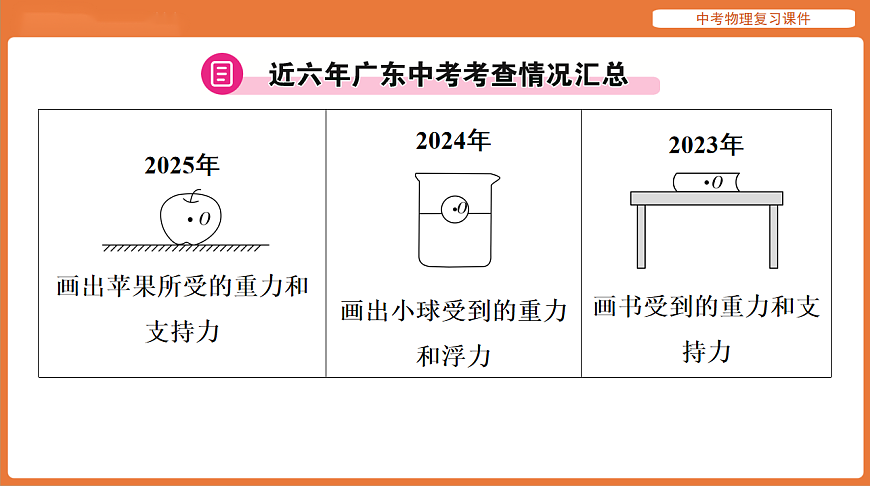

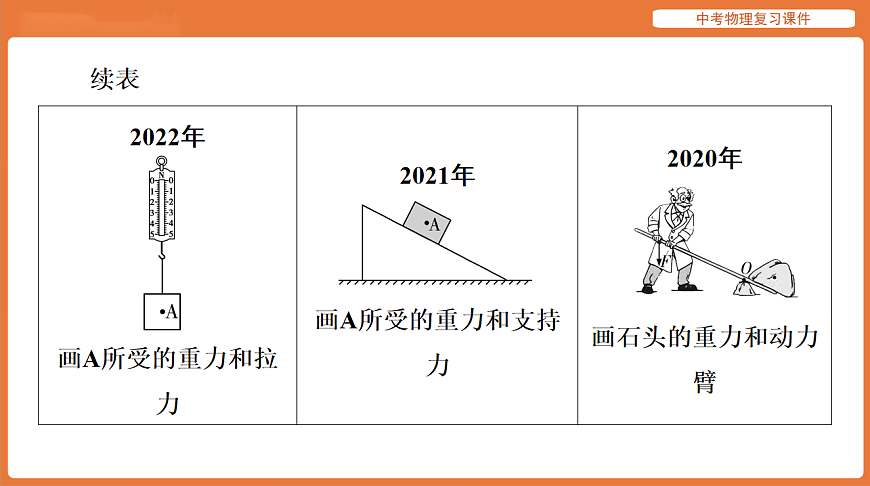

　　 小白同学用斜向右上的拉力拉动物体向右做匀速运动，请在 图中画出：
　　(1)绳子对手的拉力F；(2)物块受到的摩擦力f.

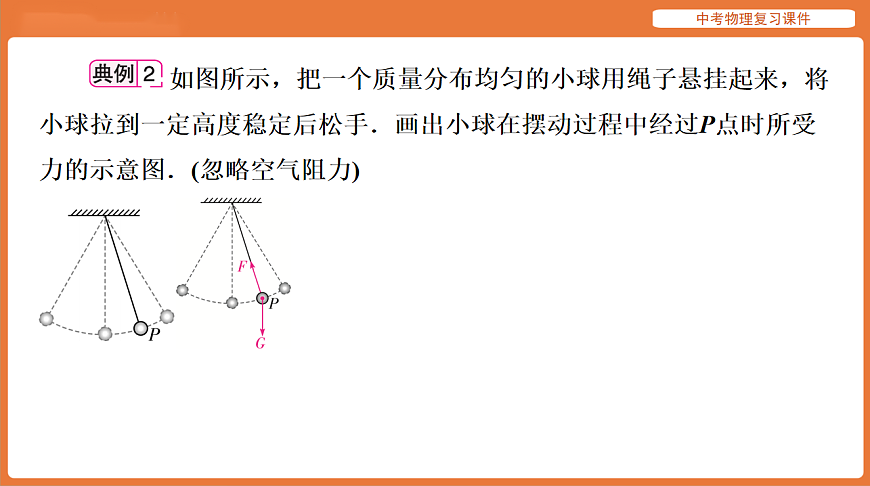

　　 如图所示，把一个质量分布均匀的小球用绳子悬挂起来，将 小球拉到一定高度稳定后松手．画出小球在摆动过程中经过P点时所受 力的示意图．(忽略空气阻力)
　　1． 如图所示，五代时期的文物倒流壶静止在博物馆的水平展台 上，请在O点画出倒流壶受到的重力G和支持力F的示意图．
　　2．如图所示，木块从斜面滑下，请画出木块在水平面上滑行时的 受力示意图．(O为重心)
　　3．如图所示，一小球漂浮在盛水的烧杯中，将烧杯放置在斜面 上，各物体均处于静止状态，请作出小球的受力示意图和烧杯对斜面压 力的示意图(小球的重心已标出)．
　　 跨生物学用手提起重物时，前臂可简化为杠杆，桡骨在肱二 头肌牵引力(F1)的作用下，绕肘关节(支点O)转动，如图甲所示．请在图 乙中画出动力F1的力臂l1和阻力F2的示意图．
　　 图甲是一种常见的移动指示牌，图乙是它的模型，图丙是被 风刮倒的指示牌，请在图丙中画出将指示牌扶起的最小力及其力臂．
　　4． 如图所示，杠杆处于平衡状态，画出球A所受重力的示意图(重 心在球心处)和力F的力臂L.
　　5．如图所示，一轻质杠杆在力F1、F2作用下处于静止状态，请在 图中画出力F1的示意图和力F2的力臂l2.
　　6．劳动实践课上，同学们尝试不同的方式用铲子铲土，寻找适合 的劳动方法．如图是其简化图，O为支点，请在图中画出作用在A处最 小动力F的示意图及其力臂L.
　　7．“节约用水，人人有责”，如图甲所示是用水后及时关闭水龙 头的情景，水龙头手柄可以视为一根杠杆．请在图乙中画出阻力F2的力 臂L2和施加在A点的最小动力F1.
　　 小丽学习了滑轮的知识后，想利用滑轮组设计一个升降装 置，自己把物体吊上楼来，请你画出最省力的绕线方式和物体所受重力 的示意图．
　　8． 一个工人站在地面上，使用如图所示的滑轮组将重物从地面提 升到楼顶，要求绳子的自由端要向下拉，请你用笔画线代替绳子，画出 滑轮组最省力的绕绳方法．
　　9．要用最小的力将汽车拉动，试完成绳子的绕法．
