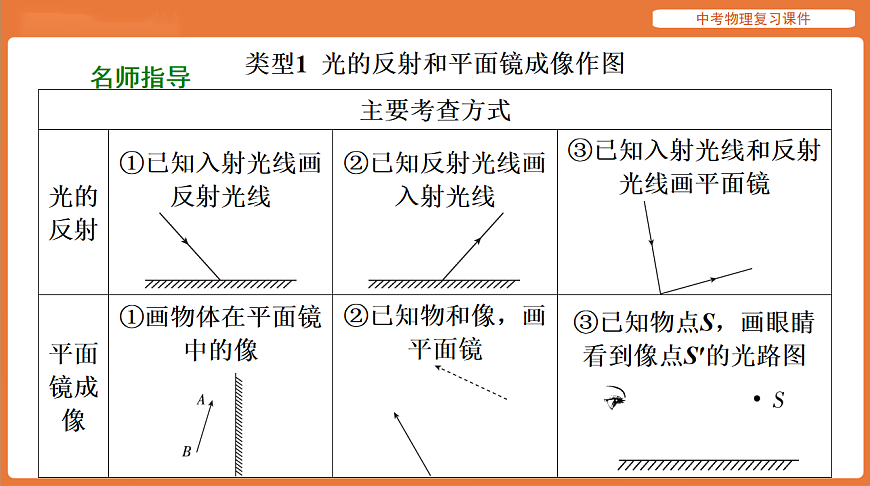

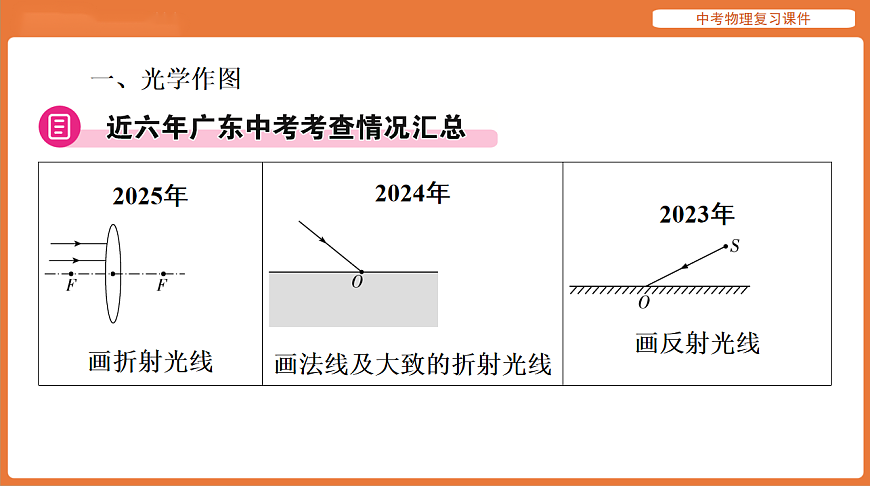

类型1 光的反射和平面镜成像作图
　　 (2025·上海)在下图中，根据给出的入射光线AO画出反射光 线OB，并标出反射角及其度数．

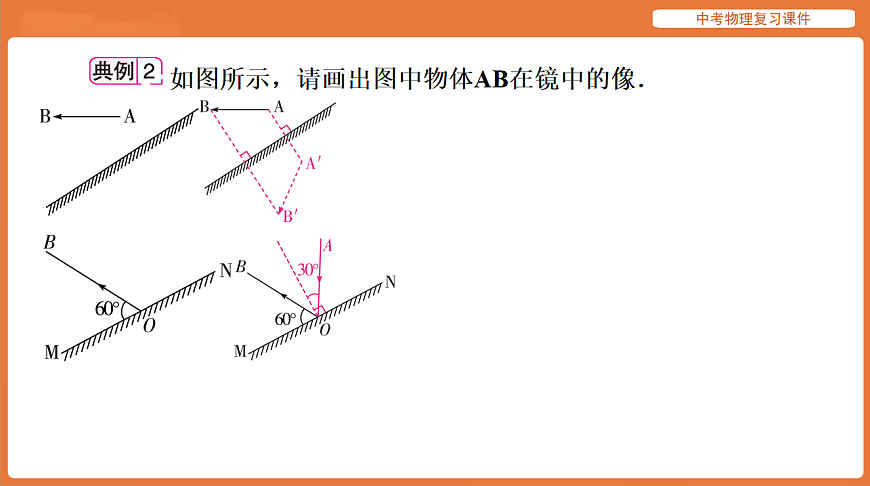

　　 如图所示，请画出图中物体AB在镜中的像．

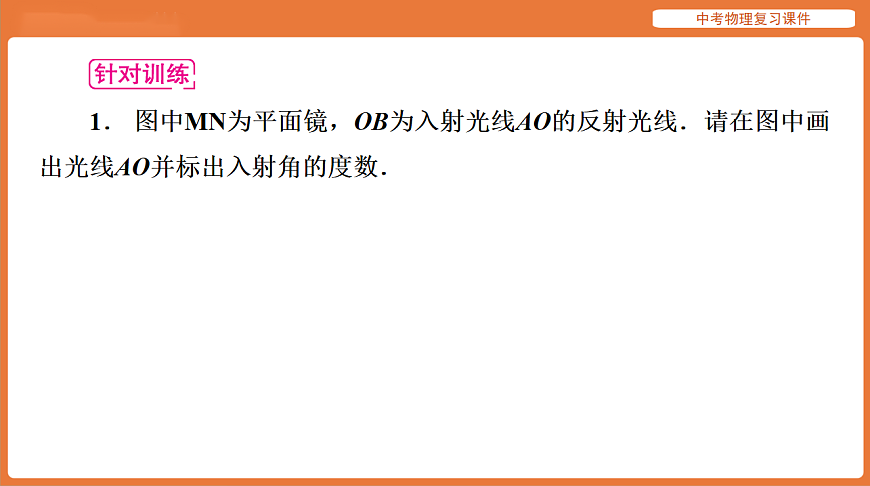

　　1． 图中MN为平面镜，OB为入射光线AO的反射光线．请在图中画 出光线AO并标出入射角的度数．
　　2．(2025·乐山)如图甲所示，塔式太阳能电站是把许多平面镜按照 一定的规律排列起来，把太阳光反射后汇聚到同一位置．请根据图乙中 的光路，画出平面镜的位置并标出入射角(平面镜用“ ”表示，入 射角用“i”表示)．
　　3．(2025·安徽)如图所示，M为平面镜，S点表示为光源．请作出S 发出的光经平面镜反射后通过A点的光路图(保留作图痕迹)．
类型2 光的折射作图
　　 当光从空气斜射入水中时，在水面发生了反射和折射，如图 所示，请画出入射光线和折射光线的大致方向，并标出入射角i.
　　 常言道“耳听为虚，眼见为实”，但我们在欣赏水里的鱼儿 时却是“眼见为虚”．如图，水里真实的鱼眼在P处，但小强看到(小强 的眼睛在A处)的却是在P′的位置．请你画出造成这个现象的光路图(画一 条光线的光路图即可，请保留必要的作图痕迹)．
　　4． 一束与水面成60°角的光线从水中射向空气，在水面处同时发 生了反射和折射，请在图中标出反射角及其度数，并画出折射光线的大 致方向．
　　5．一束激光从空气中以图示角度射入水中，其反射光线与折射光 线刚好垂直．请在图中画出折射光线，并标出折射角的角度大小．
　　6．如图所示，请作出这束光从三棱镜斜面射出的折射光线的大致 方向．
　　 光通过透镜会发生折射，请将图中的入射光线或折射光线补 画完整．
　　 如图所示，请分别画出AB的入射光线和CO的折射光线．
　　7． 请画出由S点发出的光经过凸透镜后的折射光线及S所成的像．
　　8．如图所示，一束光射向凹透镜，请画出该光经过凹透镜、凸透 镜的折射光路．
