2025年辽宁省中考物理模拟试题分类精选16电压电阻（Word版附解析）

这是一份2025年辽宁省中考物理模拟试题分类精选16电压电阻（Word版附解析），共20页。

A．制造芯片的主要材料是半导体
B．手机电池的电压是220V
C．给手机充电时，电池相当于电源
D．手机充电时与其他用电器是串联的
2．（2025•铁岭县一模）如图所示电路中，已知电源电压为6V，L1、L2为两个不同规格的小灯泡，当开关S闭合后两灯都不亮。用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为6V则下列判断中正确的是（ ）
A．灯泡L1的灯丝断了B．开关S接触不良
C．灯泡L2的灯丝断了D．灯泡L2被短接
3．（2025•银州区校级模拟）如图所示，是常用手电筒的电路结构图，下列关于该手电筒的说法正确的是（ ）
A．手电筒的塑料壳是导体
B．两节新的干电池串联可以提供3V的电压
C．按下按键，电路中的电流方向由按键流向灯泡
D．小灯泡灯丝用的材料是钨，钨是半导体

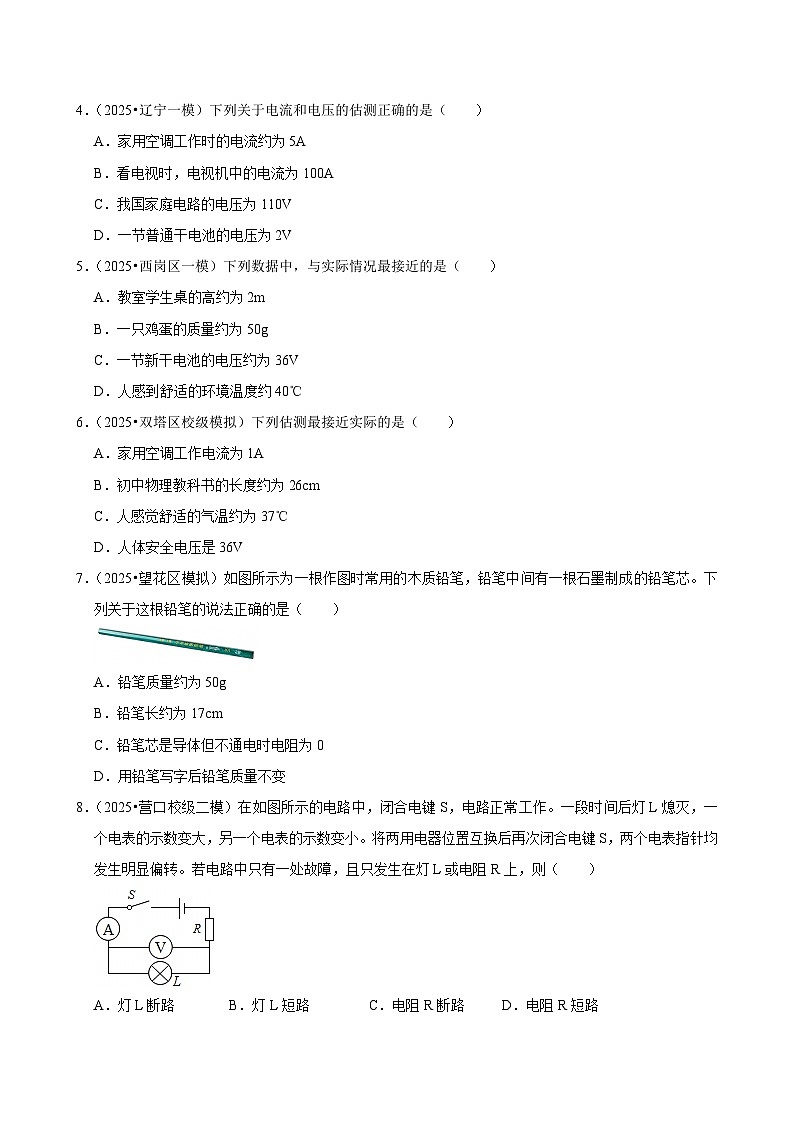

4．（2025•辽宁一模）下列关于电流和电压的估测正确的是（ ）
A．家用空调工作时的电流约为5A
B．看电视时，电视机中的电流为100A
C．我国家庭电路的电压为110V
D．一节普通干电池的电压为2V
5．（2025•西岗区一模）下列数据中，与实际情况最接近的是（ ）
A．教室学生桌的高约为2m
B．一只鸡蛋的质量约为50g
C．一节新干电池的电压约为36V
D．人感到舒适的环境温度约40℃
6．（2025•双塔区校级模拟）下列估测最接近实际的是（ ）
A．家用空调工作电流为1A
B．初中物理教科书的长度约为26cm
C．人感觉舒适的气温约为37℃
D．人体安全电压是36V
7．（2025•望花区模拟）如图所示为一根作图时常用的木质铅笔，铅笔中间有一根石墨制成的铅笔芯。下列关于这根铅笔的说法正确的是（ ）
A．铅笔质量约为50g
B．铅笔长约为17cm
C．铅笔芯是导体但不通电时电阻为0
D．用铅笔写字后铅笔质量不变
8．（2025•营口校级二模）在如图所示的电路中，闭合电键S，电路正常工作。一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小。将两用电器位置互换后再次闭合电键S，两个电表指针均发生明显偏转。若电路中只有一处故障，且只发生在灯L或电阻R上，则（ ）
A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路
二．填空题（共6小题）
9．（2025•连山区二模）某实验小组为探究原电池的工作原理，设计了如图简易原电池装置，其中金属铜和锌为电极。当LED灯发光时，溶液中的SO42-移向锌极，则金属 为该原电池的正极，制作LED灯的材料是 （填“导体”、“半导体”或“超导体”）。
10．（2025•沈河区二模）如图所示，爱美的大金毛戴着LED灯组成的翅膀照镜子，镜子中出现的是狗的 （选填“虚”或“实”）像；LED灯主要是由 材料制作的。
11．（2025•铁东区模拟）探究“并联电路电压的关系”时，先按图甲所示电路图连接了三个电压表。实验过程中，通过调节滑动变阻器使电压表V1的示数如图乙所示，则电压表V的示数是 V。闭合开关前，滑动变阻器的滑片P应置于左端，目的是 。
12．（2025•望花区模拟）如图所示的电路中闭合开关，灯泡发光此时电压表示数为U1。断开开关后将二极管正负极对调接入电路，此时电压表示数为U2，则U1 U2。再次断开开关将灯泡和电压表位置对调后闭合开关，此时灯泡 发光（填“会”或“不会”）。
13．（2025•凌河区校级模拟）导体的电阻受多个因素的影响，当导体被均匀拉长至原来的2倍时，它的电阻和原来的相比是 的。某些物质在很低的温度时电阻就变成了0，科学家称之为超导现象，超导现象最直接的应用之一是制造 。（选填“电热丝”或“输电线”）
14．（2025•沈阳模拟）发光二极管俗称LED，是由 材料制成的，把LED接入电路，如图所示闭合开关后LED正常发光，断开开关，将电源正负极对调，再次闭合开关后LED不再发光，说明LED具有 。
三．作图题（共1小题）
15．（2025•新宾县二模）电位器实质是一种变阻器，如图A、B、C是电位器的接线柱。要求当滑片向A端旋转时，灯泡变暗，请将下面的图连接完成。
四．实验探究题（共4小题）
16．（2025•沈阳模拟）小亮在探究“串联电路的电压特点”的实验中，连接了如图甲所示的电路，电源为两节新干电池。
（1）实验中最好选择规格 （选填“相同”或“不同”）的小灯泡。
（2）在连上最后一根导线时，灯泡L1不发光、L2发光，且电压表的示数为0，则小亮在连接电路时存在的错误是 ，此时电路中的故障可能是 。
（3）排除故障并纠正错误后重新实验，用电压表测量AB间的电压时，电压表示数如图乙所示，为了使本次测量结果更精确，接下来应该： 。
（4）在测量完L1两端的电压后，小亮想移动一根导线来测量两个灯泡两端的总电压，请你在图甲中要移动的导线上画“×”，并用笔画线代替导线正确连接电路。
（5）用电压表分别测出的L1和L2两端电压及串联总电压的值分别为U1、U2、U，经过多次实验，得到的数据记录在表中。分析实验数据，可得到串联电路的电压特点是 （用公式表示）。
（6）小亮为了不反复拆接电压表，优化实验过程，设计了图丙所示的电路，他的思路是：只闭合开关S和S1，电压表测L1的电压；只闭合开关S和S2，电压表就可以测L2的电压。请你评估一下这种设计存在的问题是： 。
17．（2025•抚顺一模）小丁同学在探究“串联电路的电压特点”的实验中，设计了如图甲所示的电路。
（1）在连接实物电路时，开关应该 。用电压表测量AB间的电压时，电压表示数如图乙所示，为了使本次测量结果更精确，接下来应该： 。
（2）小丁正确连接电路后，分别测出AB、BC、AC间的电压并记录在如上表中，分析实验数据得出结论：串联电路总电压等于 。为使结论更具有普遍性，应该换用 的小灯泡多次测量。
（3）小丁为了不反复拆接电压表，优化实验过程，设计了图丙所示的电路，他的思路是：只闭合开关S和S1，电压表测L1的电压；只闭合开关S和S2，电压表就可以测L2的电压。请你评估一下这种设计存在的问题是： 。
18．（2025•抚顺一模）在“探究影响电阻大小的因素”实验时，天天选取如表所示的四个导体，分别连接在如图乙所示电路的M、N间进行实验。
（1）实验时，通过观察 能更准确比较导体电阻的大小。在探究“导体电阻大小与长度的关系”时，应选取 两个导体进行探究；
（2）接下来，他分别将A和C两导体接入电路进行实验，发现对应电路中的电流IA＜IC，这表明 相同时，导体的 ，导体的电阻越大；
（3）他把C、D两导体接入电路进行实验，对应电路中的电流IC＜ID，则说明RC RD；
（4）在其他条件相同的情况下，电阻较小的材料导电性能较强，某些物质在很低的温度时，电阻就变成了0，这就是超导现象。如果能实现在常温下超导，请列举一个常温下超导体的实际应用 。
19．（2025•新宾县二模）小明做“探究影响导体电阻大小的因素”时用到如图甲所示的材料，并设计了图乙所示的电路。图甲中导体a、b、c为镍铬合金丝，d为锰铜合金丝；a、b、d长度相同，a、c、d横截面积相同，b的横截面积较大。图乙中A、B为电路中两个接线柱。小明进行了如下的猜想：
猜想①：导体的电阻可能跟导体的长度有关
猜想②：导体的电阻可能跟导体的材料有关
（1）小亮认为小明利用图乙电路做实验时灯泡的亮度变化可能不够明显，会影响实验数据的收集，你认为应该如何帮他改进电路 。
（2）改进电路后，小明依次把接线柱A、B分别与导体a、c的两端连接，闭合开关S，他发现连接导体c时灯泡的亮度明显大于a，则猜想①是 （选填“正确”或“错误”）的；为了探究猜想②，应选用 两根电阻丝进行实验（填字母）。
（3）小明在某次实验中，连接了某根电阻较大的导体，由于较长时间没有断开开关，他发现灯泡变暗了，实验中电源电压没变，产生这种现象的原因可能是 。
（4）通过查阅资料，小明了解到某些材料的电阻随着外界的光照、温度、压力等条件改变而发生急剧变化，利用这种性质可制成专用开关，这种开关是由 材料制成。
（5）最近几年，我国城乡许多地区进行输电线路的改造，将原来细的铝制输电线换成较粗的铝制输电线，这样是为了 （选填“增大”或“减小”）输电线的电阻。
16电压电阻
参考答案与试题解析
一．选择题（共8小题）
一．选择题（共8小题）
1．（2025•抚顺一模）如图是最新发布的一款折叠屏手机，该手机采用了具有中国自主知识产权的芯片，因而受到了广泛的关注，下列说法正确的是（ ）
A．制造芯片的主要材料是半导体
B．手机电池的电压是220V
C．给手机充电时，电池相当于电源
D．手机充电时与其他用电器是串联的
【答案】A
【解答】解：A、芯片的主要材料是硅等半导体材料，因其具有优良的电气性能等，大多数现代集成电路都是基于硅制造的，故A正确。
B、手机电池的电压一般在3.6V至4.2V 之间，标准放电电压通常为3.7V，而220V 是家庭电路的电压，故B错误。
C、给手机充电时，手机电池消耗电能，将电能转化为化学能，此时电池相当于用电器，而不是电源，故C错误。
D、手机充电时与家庭中的其他用电器互不影响，是并联关系，不是串联，故D错误。
故选：A。
2．（2025•铁岭县一模）如图所示电路中，已知电源电压为6V，L1、L2为两个不同规格的小灯泡，当开关S闭合后两灯都不亮。用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为6V则下列判断中正确的是（ ）
A．灯泡L1的灯丝断了B．开关S接触不良
C．灯泡L2的灯丝断了D．灯泡L2被短接
【答案】C
【解答】解：
已知两灯串联，闭合开关后，两灯都不亮，若一盏灯短路，则另一盏灯还能发光，所以不可能是一灯短路，只能是断路；
将电压表并联在L1两端时（AB两点间），测得的电压为0，说明AB之外的其他地方存在断路；将电压表并联到BC两点时（BC两点间），测得的电压为6V，且等于电源电压，说明电压表与电源正负极之间是接通的，所以故障是与电压表并联的灯泡L2的灯丝断了，故C正确。
故选：C。
3．（2025•银州区校级模拟）如图所示，是常用手电筒的电路结构图，下列关于该手电筒的说法正确的是（ ）
A．手电筒的塑料壳是导体
B．两节新的干电池串联可以提供3V的电压
C．按下按键，电路中的电流方向由按键流向灯泡
D．小灯泡灯丝用的材料是钨，钨是半导体
【答案】B
【解答】解：A．塑料的导电性很差，是常见的绝缘体，手电筒的塑料壳是绝缘体，故A错误；
B．一节干电池电压为1.5V，两节新的干电池串联可以提供3V的电压，故B正确；
C．按下按键，电路中的电流方向是由灯泡流向按键，故C错误；
D．小灯泡灯丝用的材料是钨，因为钨的熔点高，不易熔断，故D错误。
故选：B。
4．（2025•辽宁一模）下列关于电流和电压的估测正确的是（ ）
A．家用空调工作时的电流约为5A
B．看电视时，电视机中的电流为100A
C．我国家庭电路的电压为110V
D．一节普通干电池的电压为2V
【答案】A
【解答】解：A.家用空调工作时的电流约为5A，故A符合实际；
B.看电视时，电视机中的电流约为1A，故B不符合实际；
C.我国家庭电路的电压为220V，故C不符合实际；
D.一节普通干电池的电压为1.5V，故D不符合实际。
故选：A。
5．（2025•西岗区一模）下列数据中，与实际情况最接近的是（ ）
A．教室学生桌的高约为2m
B．一只鸡蛋的质量约为50g
C．一节新干电池的电压约为36V
D．人感到舒适的环境温度约40℃
【答案】B
【解答】解：A、教室学生桌的高约为0.7m，故A不符合题意；
B、一只鸡蛋的质量约50g，故B符合题意；
C、一节新干电池的电压约1.5V，故C不符合题意；
D、人体感到舒适的环境温度约25℃，故D不符合题意。
故选：B。
6．（2025•双塔区校级模拟）下列估测最接近实际的是（ ）
A．家用空调工作电流为1A
B．初中物理教科书的长度约为26cm
C．人感觉舒适的气温约为37℃
D．人体安全电压是36V
【答案】B
【解答】解：A、家用空调工作电流为5A，故A不符合实际；
B、初中物理教科书的长度约为26cm，故B符合实际；
C、人感觉舒适的气温约为25℃，故C不符合实际；
D、人体的安全电压不高于36V，故D不符合实际。
故选：B。
7．（2025•望花区模拟）如图所示为一根作图时常用的木质铅笔，铅笔中间有一根石墨制成的铅笔芯。下列关于这根铅笔的说法正确的是（ ）
A．铅笔质量约为50g
B．铅笔长约为17cm
C．铅笔芯是导体但不通电时电阻为0
D．用铅笔写字后铅笔质量不变
【答案】B
【解答】解：A、铅笔质量约为5g，故A错误；
B、铅笔长约为17cm，故B正确；
C、导体的电阻是导体本身的一种性质，与材料、长度、横截面积有关，与电压和电流无关；铅笔芯是导体但不通电时电阻不为零，故C错误；
D、用铅笔写字后铅笔质量减小，因为铅笔磨损消耗了，故D错误。
故选：B。
8．（2025•营口校级二模）在如图所示的电路中，闭合电键S，电路正常工作。一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小。将两用电器位置互换后再次闭合电键S，两个电表指针均发生明显偏转。若电路中只有一处故障，且只发生在灯L或电阻R上，则（ ）
A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路
【答案】B
【解答】解：A、当灯L断路时，将灯L和电阻R对调，电路处于断路状态，电流表和电压表示数均为零，不符合题意，该选项错误；
B、当灯L短路时，电压表被短路，示数为零，电流表示数变大；对调后，灯L相当于导线，电流表和电压表均有示数，符合题意，该选项正确；
C、当电阻R断路时，整个电路断路，电压表和电流表均没有示数，不符合题意，该选项错误；
D、当电阻R短路时，电灯发光，对调后，电压表被短路，示数为零，不符合题意，该选项错误。
故选：B。
二．填空题（共6小题）
9．（2025•连山区二模）某实验小组为探究原电池的工作原理，设计了如图简易原电池装置，其中金属铜和锌为电极。当LED灯发光时，溶液中的SO42-移向锌极，则金属 铜 为该原电池的正极，制作LED灯的材料是 半导体 （填“导体”、“半导体”或“超导体”）。
【答案】铜；半导体。
【解答】解：在原电池中，电解质溶液中阳离子移向正极，阴离子移向负极。已知溶液中的离子移向锌极，说明锌极是负极，根据原电池电极材料的特点，较活泼金属作负极，较不活泼金属作正极，锌比铜活泼，所以铜为该原电池的正极。
制作 LED 灯的材料是半导体。
故答案为：铜；半导体。
10．（2025•沈河区二模）如图所示，爱美的大金毛戴着LED灯组成的翅膀照镜子，镜子中出现的是狗的 虚 （选填“虚”或“实”）像；LED灯主要是由 半导体 材料制作的。
【答案】虚；半导体。
【解答】解：爱美的大金毛戴着LED灯组成的翅膀照镜子，镜子中出现的是狗的虚像；LED灯主要是由半导体材料制作的。
故答案为：虚；半导体。
11．（2025•铁东区模拟）探究“并联电路电压的关系”时，先按图甲所示电路图连接了三个电压表。实验过程中，通过调节滑动变阻器使电压表V1的示数如图乙所示，则电压表V的示数是 2.5 V。闭合开关前，滑动变阻器的滑片P应置于左端，目的是 保护电路 。
【答案】2.5；保护电路。
【解答】解：由图乙可知，电压表选用小量程，分度值0.1V，其示数为2.5V；
为了保护电路，闭合开关前，滑动变阻器的滑片P应置于阻值最大处，即最左端。
故答案为：2.5；保护电路。
12．（2025•望花区模拟）如图所示的电路中闭合开关，灯泡发光此时电压表示数为U1。断开开关后将二极管正负极对调接入电路，此时电压表示数为U2，则U1 ＜ U2。再次断开开关将灯泡和电压表位置对调后闭合开关，此时灯泡 会 发光（填“会”或“不会”）。
【答案】＜；会。
【解答】解：（1）由图可知，闭合开关，灯泡发光时，灯、定值电阻、二极管串联，电压表测量灯与二极管两端的电压，
二极管正负极对调接入电路后，由二极管的单向导电性可知，此时电路断路，电压表与定值电阻串联，测量电源电压，串联电路中各用电两端电压之和等于电源电压，所以U1＜U2。
（2）将灯泡和电压表位置对调后闭合开关，灯与定值电阻串联后连接到电源两极上，灯会发光。
故答案为：＜；会。
13．（2025•凌河区校级模拟）导体的电阻受多个因素的影响，当导体被均匀拉长至原来的2倍时，它的电阻和原来的相比是 变大 的。某些物质在很低的温度时电阻就变成了0，科学家称之为超导现象，超导现象最直接的应用之一是制造 输电线 。（选填“电热丝”或“输电线”）
【答案】变大；输电线。
【解答】解：导体的电阻受多个因素的影响，当导体被均匀拉长至原来的2倍时，长度变长同时横截面积变小，它的电阻和原来的相比是变大的。某些物质在很低的温度时电阻就变成了0，科学家称之为超导现象，超导现象最直接的应用之一是制造输电线。
故答案为：变大；输电线。
14．（2025•沈阳模拟）发光二极管俗称LED，是由 半导体 材料制成的，把LED接入电路，如图所示闭合开关后LED正常发光，断开开关，将电源正负极对调，再次闭合开关后LED不再发光，说明LED具有 单向导电性 。
【答案】半导体；单向导电性。
【解答】解：发光二极管俗称LED，是由半导体材料制成的，把LED接入电路，如图所示闭合开关后LED正常发光，断开开关，将电源正负极对调，再次闭合开关后LED不再发光，说明LED具有单向导电性。
故答案为：半导体；单向导电性。
三．作图题（共1小题）
15．（2025•新宾县二模）电位器实质是一种变阻器，如图A、B、C是电位器的接线柱。要求当滑片向A端旋转时，灯泡变暗，请将下面的图连接完成。
【答案】见解析。
【解答】解：当滑片向A端旋转时，灯泡变暗，说明电路中的电流变小，由欧姆定律可知电路的总电阻应变大，电位器（滑动变阻器）接入电路中的电阻应变大，将B和C两接线柱接入电路后，滑片向A端旋转时，电阻丝连入电路中的长度变长，其阻值变大，如图所示：
四．实验探究题（共4小题）
16．（2025•沈阳模拟）小亮在探究“串联电路的电压特点”的实验中，连接了如图甲所示的电路，电源为两节新干电池。
（1）实验中最好选择规格 不同 （选填“相同”或“不同”）的小灯泡。
（2）在连上最后一根导线时，灯泡L1不发光、L2发光，且电压表的示数为0，则小亮在连接电路时存在的错误是 连接电路时开关未断开 ，此时电路中的故障可能是 L1短路 。
（3）排除故障并纠正错误后重新实验，用电压表测量AB间的电压时，电压表示数如图乙所示，为了使本次测量结果更精确，接下来应该： 断开开关，将电压表更换为小量程 。
（4）在测量完L1两端的电压后，小亮想移动一根导线来测量两个灯泡两端的总电压，请你在图甲中要移动的导线上画“×”，并用笔画线代替导线正确连接电路。
（5）用电压表分别测出的L1和L2两端电压及串联总电压的值分别为U1、U2、U，经过多次实验，得到的数据记录在表中。分析实验数据，可得到串联电路的电压特点是 U＝U1+U2 （用公式表示）。
（6）小亮为了不反复拆接电压表，优化实验过程，设计了图丙所示的电路，他的思路是：只闭合开关S和S1，电压表测L1的电压；只闭合开关S和S2，电压表就可以测L2的电压。请你评估一下这种设计存在的问题是： 其中某次测量，电压表指针会反向偏转 。
【答案】（1）不同；（2）连接电路时开关未断开；L1短路；（3）断开开关，将电压表更换为小量程；
（4）见解析图； （5）U＝U1+U2；（5）其中某次测量，电压表指针会反向偏转。
【解答】解：（1）实验中最好选择规格不同的灯泡才能得出普遍结论。
（2）接好最后一根导线灯泡L2发光，说明电路立即接通，错误操作为连接电路时开关未断开。
电压表无示数，L1不发光，L2发光，说电路连通，可能问题为L1短路。
（3）由图乙可知电压表选择的是0～15V的量程，可知电压表示数为1.0V。为了使本次测量结果更精确，应该断开开关，将电压表更换为小量程。
（4）由图甲可知，要想测量两个灯泡两端的总电压，需将电压表与3V接线柱的导线接到灯泡L2的有接线柱上，如图所示：
（5）根据表格数据，L1两端电压与L2两端电压之和等于两个灯泡的总电压，故U＝U1+U2。
（6）由图丙可知，其中某次测量时，电压表的政正负接线柱会反向，即电压表指针会反向偏转。
故答案为：（1）不同；（2）连接电路时开关未断开；L1短路；（3）断开开关，将电压表更换为小量程；
（4）见解析图； （5）U＝U1+U2；（5）其中某次测量，电压表指针会反向偏转。
17．（2025•抚顺一模）小丁同学在探究“串联电路的电压特点”的实验中，设计了如图甲所示的电路。
（1）在连接实物电路时，开关应该 断开 。用电压表测量AB间的电压时，电压表示数如图乙所示，为了使本次测量结果更精确，接下来应该： 断开开关，将电压表改换0～3V量程 。
（2）小丁正确连接电路后，分别测出AB、BC、AC间的电压并记录在如上表中，分析实验数据得出结论：串联电路总电压等于 各部分电路两端的电压之和 。为使结论更具有普遍性，应该换用 不同规格 的小灯泡多次测量。
（3）小丁为了不反复拆接电压表，优化实验过程，设计了图丙所示的电路，他的思路是：只闭合开关S和S1，电压表测L1的电压；只闭合开关S和S2，电压表就可以测L2的电压。请你评估一下这种设计存在的问题是： 其中某次测量，电压表指针反向偏转 。
【答案】（1）断开；断开开关，将电压表改换0～3V量程；
（2）各部分电路两端的电压之和；不同规格；
（3）其中某次测量，电压表指针反向偏转。
【解答】解：（1）在连接实物电路时，为了保证电路安全，开关应断开。
当用电压表测量AB间的电压时，电压表示数如图乙所示，电压表选用大量程，分度值为0.5V，此时电压表的示数为2V，小于3V，为了使本次测量结果更精确，接下来应该断开开关，换用电压表的小量程（即0∼3V量程）进行重新测量。
（2）小丁正确连接电路后，分别测出AB、BC、AC间的电压并记录在表格中。分析表格中的实验数据得2.4V+1.4V＝2.8V
可以得出结论：串联电路总电压等于各部分电路两端电压之和。
为了使结论更具有普遍性，应该换用规格不同的小灯泡进行多次测量，以避免偶然性对实验结论的影响。
（3）若只闭合开关S和S1，电压表测L1的电压是正确的，则当只闭合开关S和S2时，电压表的正负接线柱会接反；反之，若只闭合开关S和S2，电压表测L2的电压正确，则只闭合开关S和S1时，电压表的正负接线柱会接反。在电压表中，电流应从正接线柱流入，从负接线柱流出。如果接线柱接反，电压表的指针会反向偏转，可能损坏电压表或无法正确读数。故这种设计存在的问题是其中某次测量，电压表指针反向偏转。
故答案为：（1）断开；断开开关，将电压表改换0～3V量程；
（2）各部分电路两端的电压之和；不同规格；
（3）其中某次测量，电压表指针反向偏转。
18．（2025•抚顺一模）在“探究影响电阻大小的因素”实验时，天天选取如表所示的四个导体，分别连接在如图乙所示电路的M、N间进行实验。
（1）实验时，通过观察 电流表示数 能更准确比较导体电阻的大小。在探究“导体电阻大小与长度的关系”时，应选取 A、B 两个导体进行探究；
（2）接下来，他分别将A和C两导体接入电路进行实验，发现对应电路中的电流IA＜IC，这表明 导体的材料和长度 相同时，导体的 横截面积越小 ，导体的电阻越大；
（3）他把C、D两导体接入电路进行实验，对应电路中的电流IC＜ID，则说明RC ＞ RD；
（4）在其他条件相同的情况下，电阻较小的材料导电性能较强，某些物质在很低的温度时，电阻就变成了0，这就是超导现象。如果能实现在常温下超导，请列举一个常温下超导体的实际应用 远距离输电 。
【答案】（1）电流表示数；A、B；
（2）导体的材料和长度；横截面积越小；
（3）＞；
（4）远距离输电。
【解答】解：（1）电阻的大小无法直接观察得出，因此实验中运用转换法，通过观察电流表的示数和灯泡的亮度比较导体电阻的大小，灯泡的亮度不易分辨，通过观察电流表的示数能更准确比较导体电阻的大小。
探究“导体电阻大小与长度的关系”时，需要控制导体的材料、横截面积相同，长度不同，因此选择A、B两导体。
（2）A和C两导体长度和材料相同，横截面积不同，且C导体的横截面积大，若发现电路中的电流IA＜IC，说明C导体的电阻小，则可得结论为：在导体的材料和长度相同时，导体的横截面积越小，电阻越大。
（3）C、D两导体长度和横截面积相同，材料不同，若对应电路中的电流IC＜ID，则说明C导体的电阻大于D导体的电阻。
（4）超导体可实际应用在远距离输电，超导体的低电阻特性能够降低电力传输中的能量损失。
故答案为：（1）电流表示数；A、B；
（2）导体的材料和长度；横截面积越小；
（3）＞；
（4）远距离输电。
19．（2025•新宾县二模）小明做“探究影响导体电阻大小的因素”时用到如图甲所示的材料，并设计了图乙所示的电路。图甲中导体a、b、c为镍铬合金丝，d为锰铜合金丝；a、b、d长度相同，a、c、d横截面积相同，b的横截面积较大。图乙中A、B为电路中两个接线柱。小明进行了如下的猜想：
猜想①：导体的电阻可能跟导体的长度有关
猜想②：导体的电阻可能跟导体的材料有关
（1）小亮认为小明利用图乙电路做实验时灯泡的亮度变化可能不够明显，会影响实验数据的收集，你认为应该如何帮他改进电路 在电路中串联一个电流表 。
（2）改进电路后，小明依次把接线柱A、B分别与导体a、c的两端连接，闭合开关S，他发现连接导体c时灯泡的亮度明显大于a，则猜想①是 正确 （选填“正确”或“错误”）的；为了探究猜想②，应选用 a、d 两根电阻丝进行实验（填字母）。
（3）小明在某次实验中，连接了某根电阻较大的导体，由于较长时间没有断开开关，他发现灯泡变暗了，实验中电源电压没变，产生这种现象的原因可能是 导体的电阻与温度有关 。
（4）通过查阅资料，小明了解到某些材料的电阻随着外界的光照、温度、压力等条件改变而发生急剧变化，利用这种性质可制成专用开关，这种开关是由 半导体 材料制成。
（5）最近几年，我国城乡许多地区进行输电线路的改造，将原来细的铝制输电线换成较粗的铝制输电线，这样是为了 减小 （选填“增大”或“减小”）输电线的电阻。
【答案】（1）在电路中串联一个电流表；（2）正确；a、d；（3）导体的电阻与温度有关；（4）半导体；（5）减小。
【解答】解：（1）在原电路中串联一个电流表，可以更准确的反映电路中电流的大小，从而判断出电阻的大小。
（2）改进电路后，小明依次把接线柱A、B分别与导体a、b的两端连接，导体a、b的材料和长度相同，横截面积不同，闭合开关S，他发现连接导体b时灯泡的亮度明显大于a，说明导体b的电阻小于导体a，则猜想①是正确；为了探究猜想②：导体的电阻可能跟导体的材料有关，应控制导体的长度和横截面积相同，材料不同，故选用a、d两根电阻丝进行实验。
（3）小明在某次实验中，连接了某根电阻较大的导体，由于较长时间没有断开开关，导体温度升高，电阻变大，所以他发现实验中电源电压没变，但电路中电流变小，灯泡变暗了。
（4）城市道路路灯的自动控制，用到一种光控智能开关，其在天黑时能自动接通照明电路，路灯可以工作。这种开关所用半导体材料的导电性受到光照的影响。
故答案为：（1）在电路中串联一个电流表；（2）正确；a、d；（3）导体的电阻与温度有关；（4）半导体；（5）减小。实验次序
U1/V
U2/V
U/V
1
2.3
0.7
3.0
2
2.0
1.0
3.0
3
1.7
1.3
3.0
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
导体编号
长度/m
横截面积/mm2
材料
A
0.6
0.4
镍铬合金
B
1.0
0.4
镍铬合金
C
0.6
0.6
镍铬合金
D
0.6
0.6
锰铜合金
题号
1
2
3
4
5
6
7
8
答案
A
C
B
A
B
B
B
B
实验次序
U1/V
U2/V
U/V
1
2.3
0.7
3.0
2
2.0
1.0
3.0
3
1.7
1.3
3.0
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
导体编号
长度/m
横截面积/mm2
材料
A
0.6
0.4
镍铬合金
B
1.0
0.4
镍铬合金
C
0.6
0.6
镍铬合金
D
0.6
0.6
锰铜合金
