2025年宁夏各地市中考物理模拟试题分类精选考点16 电压 电阻（Word版附解析）

这是一份2025年宁夏各地市中考物理模拟试题分类精选考点16 电压 电阻（Word版附解析），共18页。

A．电流表测小灯泡L2的电流
B．小灯泡L2两端的电压比L1两端的电压大
C．若只断开S2，小灯泡L1将变亮
D．若只断开S2，电流表示数不变
2．（2025•兴庆区校级一模）如图所示的现象中，说法正确的是（ ）
A．图甲：甲、乙两轻质小球靠近时相互吸引，它们一定带异种电荷
B．图乙：滑动变阻器按图示方法接入电路中，滑片P向右移动时连入电路的阻值减小
C．图丙：两灯串联，a为电压表，b为电流表
D．图丁：验电器的工作原理是异种电荷相互吸引

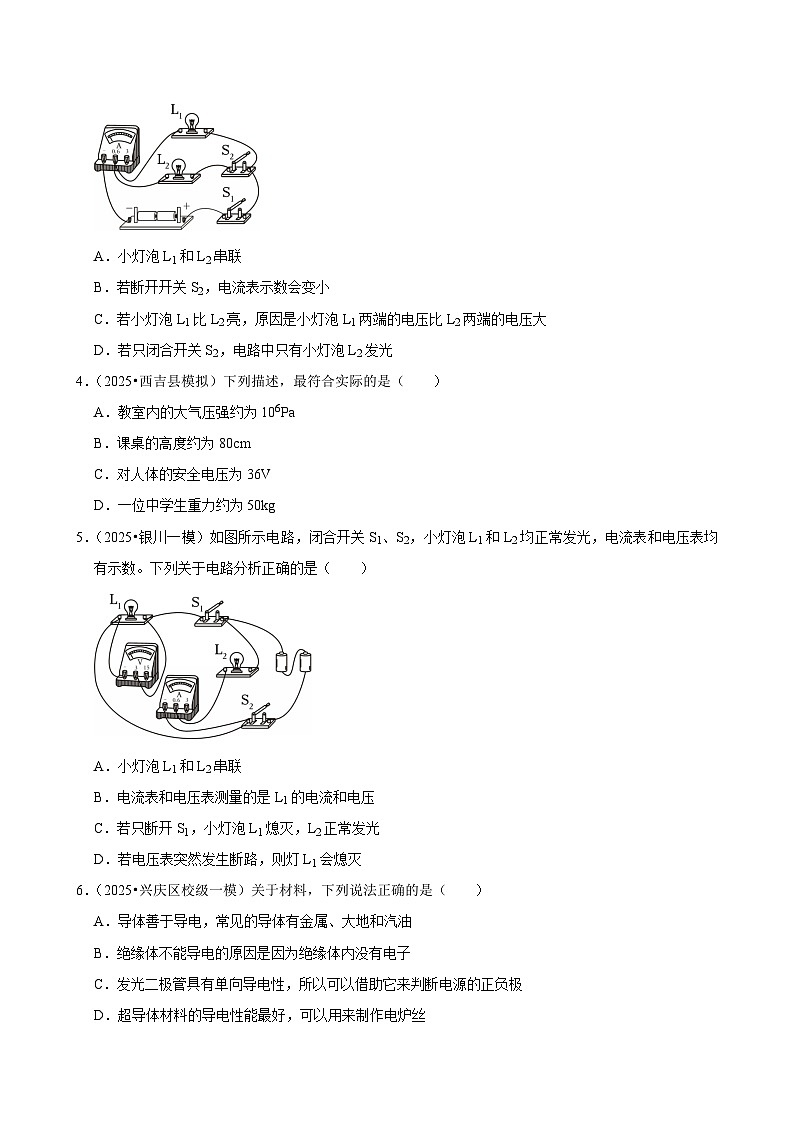

3．（2025•兴庆区校级一模）如图所示，电源电压不变。闭合开关S1和S2，小灯泡L1和L2均正常发光，电流表有示数。下列分析正确的是（ ）
A．小灯泡L1和L2串联
B．若断开开关S2，电流表示数会变小
C．若小灯泡L1比L2亮，原因是小灯泡L1两端的电压比L2两端的电压大
D．若只闭合开关S2，电路中只有小灯泡L2发光
4．（2025•西吉县模拟）下列描述，最符合实际的是（ ）
A．教室内的大气压强约为106Pa
B．课桌的高度约为80cm
C．对人体的安全电压为36V
D．一位中学生重力约为50kg
5．（2025•银川一模）如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，电流表和电压表均有示数。下列关于电路分析正确的是（ ）
A．小灯泡L1和L2串联
B．电流表和电压表测量的是L1的电流和电压
C．若只断开S1，小灯泡L1熄灭，L2正常发光
D．若电压表突然发生断路，则灯L1会熄灭
6．（2025•兴庆区校级一模）关于材料，下列说法正确的是（ ）
A．导体善于导电，常见的导体有金属、大地和汽油
B．绝缘体不能导电的原因是因为绝缘体内没有电子
C．发光二极管具有单向导电性，所以可以借助它来判断电源的正负极
D．超导体材料的导电性能最好，可以用来制作电炉丝

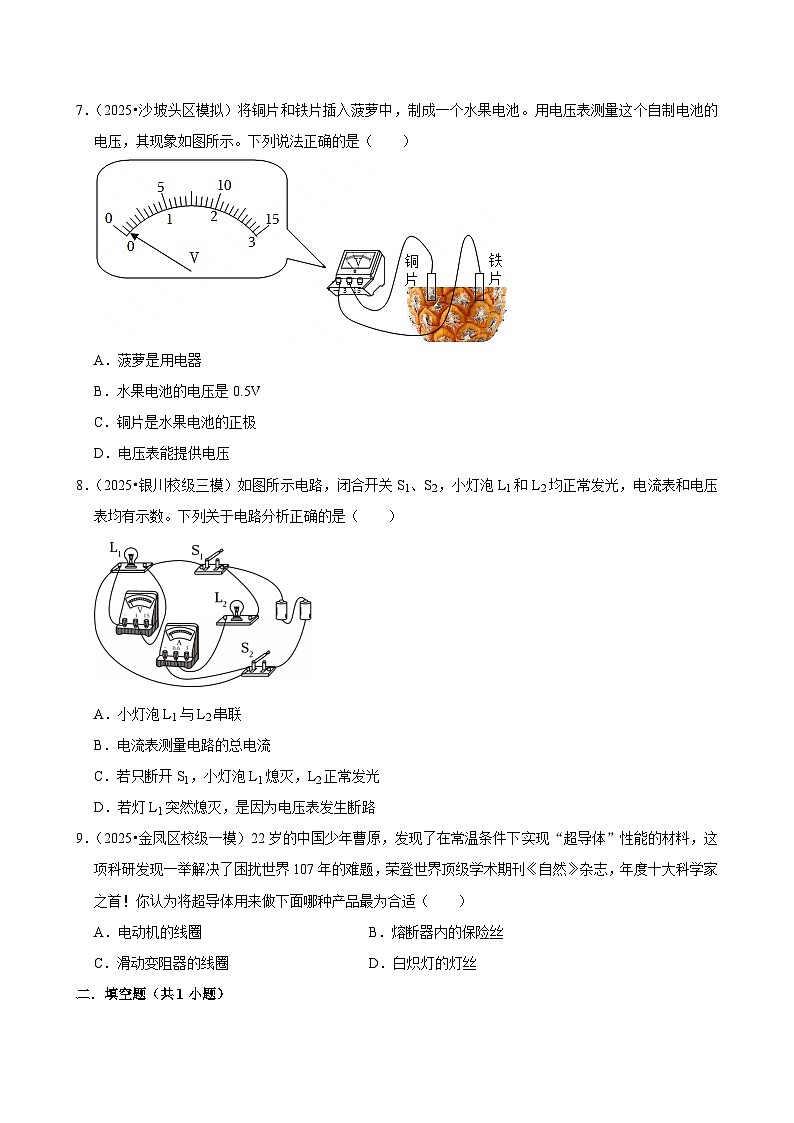

7．（2025•沙坡头区模拟）将铜片和铁片插入菠萝中，制成一个水果电池。用电压表测量这个自制电池的电压，其现象如图所示。下列说法正确的是（ ）
A．菠萝是用电器
B．水果电池的电压是0.5V
C．铜片是水果电池的正极
D．电压表能提供电压
8．（2025•银川校级三模）如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，电流表和电压表均有示数。下列关于电路分析正确的是（ ）
A．小灯泡L1与L2串联
B．电流表测量电路的总电流
C．若只断开S1，小灯泡L1熄灭，L2正常发光
D．若灯L1突然熄灭，是因为电压表发生断路
9．（2025•金凤区校级一模）22岁的中国少年曹原，发现了在常温条件下实现“超导体”性能的材料，这项科研发现一举解决了困扰世界107年的难题，荣登世界顶级学术期刊《自然》杂志，年度十大科学家之首！你认为将超导体用来做下面哪种产品最为合适（ ）
A．电动机的线圈B．熔断器内的保险丝
C．滑动变阻器的线圈D．白炽灯的灯丝
二．填空题（共1小题）
10．（2025•沙坡头区模拟）某同学连接的电路图如图所示，对于实验过程中出现的现象及分析，下列判断正确的是（ ）
A．开关闭合后，灯泡L2不亮，L1亮，一定是灯泡L2灯丝断了
B．如果只有灯泡L1断路，则开关闭合后电压表示数为零
C．如果只有灯泡L2断路，则开关闭合后电压表有示数
D．开关闭合后，如果电压表示数为零，灯泡L2发光，则L1短路
选择理由：
三．作图题（共1小题）
11．（2025•银川校级三模）如图所示，为一身高测量仪的电路图，请在两个方框内分别选填：“电流表”或“电压表”或“定值电阻”的符号，要求被测人身高变高时电表的示数增大。
四．实验探究题（共2小题）
12．（2025•吴忠二模）利用2节干电池组成的电源，两个灯泡，开关、电流表、电压表和导线若干，探究电路中电流、电压规律。
（1）连接电路如图甲，探究并联电路的电流规律：
①闭合开关，发现L1亮，L2不亮，电流表有示数，其原因可能是 。
②排除电路故障后进行实验，测得通过L1的电流0.22A，通过L2的电流0.18A，则测量干路电流时，应当选择电流表的量程0～ A。
（2）如图乙，探究串联电路中电压的规律。
①请在图乙中用笔画线代替导线将电路补充完整。
②实验中换用不同小灯泡进行多次实验并记录数据如表。由此可得出串联电路中电压的规律为：串联电路两端的总电压等于 。
③忽略电路连接造成的误差，第 次实验采用的是2个规格完全相同的灯泡。
④小宇请教物理教师“为什么晚上烧水时，插入电水壶的插头后，厨房里的灯突然变暗呢？”物理教师递给小明几个小灯泡让他自己并联在L2两端（图乙中未画），小明发现，并联的小灯泡越多，电压表的示数越大。思考家庭电路，导线也是有电阻的，当用电器电功率过大时，干路电流变大，导线分得的电压 （选填“变大”、“不变”或“变小”），所以厨房的灯突然变暗。
13．（2025•沙坡头区模拟）某实验小组在“探究影响导体电阻大小的因素”的实验中，利用如图所示的电路探究“导体电阻跟它的材料、长度、横截面积是否有关”的猜想。实验中使用3根电阻丝，规格、材料如表所示。
（1）利用图示电路，实验中通过观察 来比较导体电阻的大小；
（2）小明选择电阻丝b和c分别接入图示电路中，是为了探究导体电阻大小与 的关系。实验中发现：灯泡的亮度分别是较亮和较暗，由此可得的初步结论是 ；
（3）小明和小华对图中的电路设计提出了自己的观点。为更明显地比较导体电阻的大小，小明认为需将小灯泡换为电流表接入电路进行实验，而小华却认为需在原电路中再串联个电流表进行实验，你赞同 （选填“小明”或“小华”）的观点，理由是 。
五．解答题（共1小题）
14．（2025•金凤区校级一模）如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。导体AB和BC比较，哪段电压大？请说明理由。

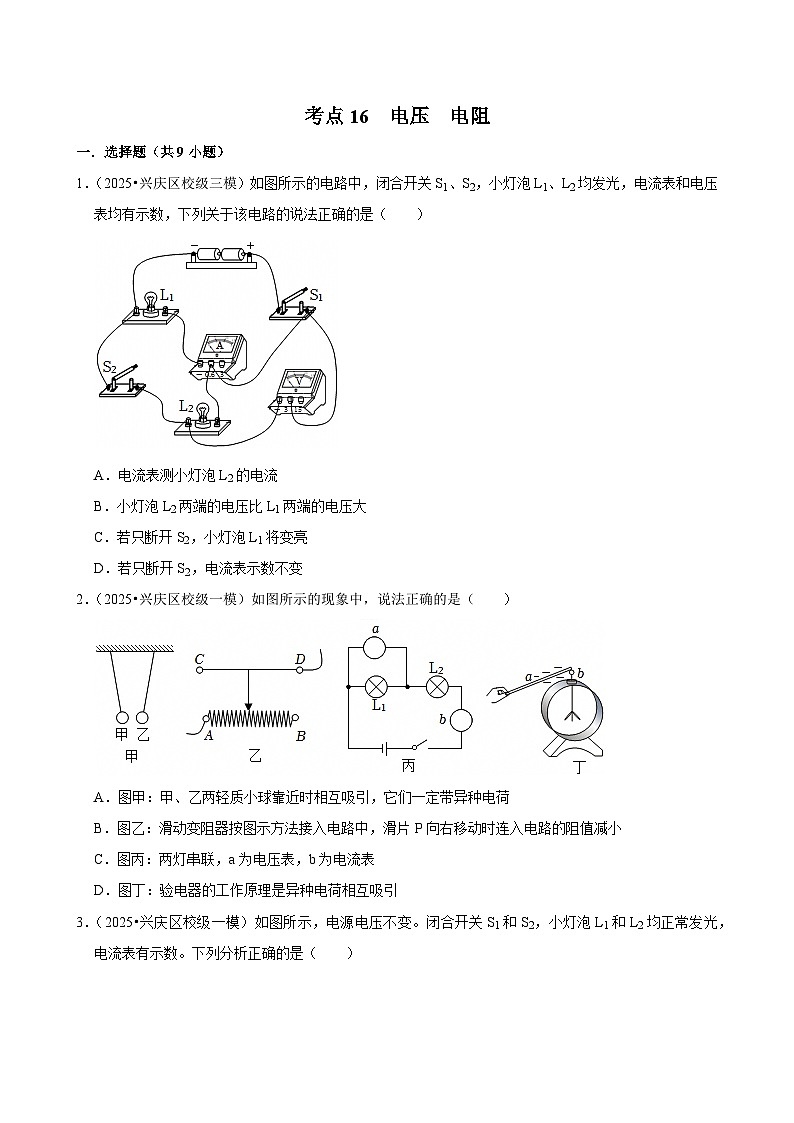

考点16 电压 电阻
参考答案与试题解析
一．选择题（共9小题）
一．选择题（共9小题）
1．（2025•兴庆区校级三模）如图所示的电路中，闭合开关S1、S2，小灯泡L1、L2均发光，电流表和电压表均有示数，下列关于该电路的说法正确的是（ ）
A．电流表测小灯泡L2的电流
B．小灯泡L2两端的电压比L1两端的电压大
C．若只断开S2，小灯泡L1将变亮
D．若只断开S2，电流表示数不变
【答案】D
【解答】解：A、由图可知，闭合开关S1、S2时，两灯泡并联，电压表测量电源电压，电流表A测量小灯泡L1的电流，开关S1控制整个电路。开关S2只控制小灯泡L2，故A错误；
B、并联电路各支路两端的电压相等，小灯泡L2两端的电压与L1两端的电压一样大，故B错误；
CD、由于并联电路各支路互不影响，因此，若只断开S2，L1亮度不变，通过小灯泡L1的电流不变，电流表的示数不变，故C错误，D正确。
故选：D。
2．（2025•兴庆区校级一模）如图所示的现象中，说法正确的是（ ）
A．图甲：甲、乙两轻质小球靠近时相互吸引，它们一定带异种电荷
B．图乙：滑动变阻器按图示方法接入电路中，滑片P向右移动时连入电路的阻值减小
C．图丙：两灯串联，a为电压表，b为电流表
D．图丁：验电器的工作原理是异种电荷相互吸引
【答案】C
【解答】解：A．图甲：甲、乙两轻质小球靠近时相互吸引，它们可能是带异种电荷，也可能一个带电一个不带电，故A错误；
B．图乙：滑动变阻器按图示方法接入电路中，滑片左侧电阻丝接入电路，滑片P向右移动，接入电路的电阻丝长度变大，它连入电路的阻值增大，故B错误；
C．图丙：两灯串联，a与灯泡并联，为电压表，b与灯泡串联，为电流表，故C正确；
D．图丁：验电器的工作原理是同种电荷相互排斥，故D错误。
故选：C。
3．（2025•兴庆区校级一模）如图所示，电源电压不变。闭合开关S1和S2，小灯泡L1和L2均正常发光，电流表有示数。下列分析正确的是（ ）
A．小灯泡L1和L2串联
B．若断开开关S2，电流表示数会变小
C．若小灯泡L1比L2亮，原因是小灯泡L1两端的电压比L2两端的电压大
D．若只闭合开关S2，电路中只有小灯泡L2发光
【答案】B
【解答】解：A、由图可知，两灯泡并列连接，是并联关系，开关S1在干路中，开关S2控制灯泡L2，电流表测量干路电流，故A错误；
B、若断开开关S2，灯泡L2断路，只有灯泡L1工作，干路电流变小，电流表示数会变小，故B正确；
C、并联电路各支路两端电压相等，所以小灯泡L1两端的电压与L2两端的电压一样大，故C错误；
D、开关S1在干路中，开关S2控制灯泡L2，若只闭合开关S2，两灯都不能发光，故D错误。
故选：B。
4．（2025•西吉县模拟）下列描述，最符合实际的是（ ）
A．教室内的大气压强约为106Pa
B．课桌的高度约为80cm
C．对人体的安全电压为36V
D．一位中学生重力约为50kg
【答案】B
【解答】解：A、教室内的大气压强接近标准大气压，约为105Pa，故A不符合实际；
B、课桌的高度约为80cm，故B符合实际；
C、对人体的安全电压不高于36V，故C不符合实际；
D、一位中学生的质量约为50kg，其重力G＝mg＝50kg×10N/kg＝500N，故D不符合实际。
故选：B。
5．（2025•银川一模）如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，电流表和电压表均有示数。下列关于电路分析正确的是（ ）
A．小灯泡L1和L2串联
B．电流表和电压表测量的是L1的电流和电压
C．若只断开S1，小灯泡L1熄灭，L2正常发光
D．若电压表突然发生断路，则灯L1会熄灭
【答案】C
【解答】解：如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，电流表和电压表均有示数。则：
A.小灯泡L1和L2并联，故A错误；
B.电流表和电压表测量的是L2的电流和电压，故B错误；
C.若只断开S1，小灯泡L1熄灭，L2正常发光，因为是并联，互不影响，故C正确；
D.电压表与灯L1并联，若电压表突然发生断路，则灯L1不会熄灭，故D错误；
故选：C。
6．（2025•兴庆区校级一模）关于材料，下列说法正确的是（ ）
A．导体善于导电，常见的导体有金属、大地和汽油
B．绝缘体不能导电的原因是因为绝缘体内没有电子
C．发光二极管具有单向导电性，所以可以借助它来判断电源的正负极
D．超导体材料的导电性能最好，可以用来制作电炉丝
【答案】C
【解答】解：A、导体善于导电，常见的导体有金属、大地，汽油是绝缘体，故A错误；
B、绝缘体不能导电的原因是因为绝缘体内没有自由移动电子，故B错误；
C、发光二极管具有单向导电性，所以可以借助它来判断电源的正负极，故C正确；
D、超导体材料的导电性能最好，但不可以用来制作电炉丝，因为电炉丝利用电流的热效应来工作，故D错误。
故选：C。
7．（2025•沙坡头区模拟）将铜片和铁片插入菠萝中，制成一个水果电池。用电压表测量这个自制电池的电压，其现象如图所示。下列说法正确的是（ ）
A．菠萝是用电器
B．水果电池的电压是0.5V
C．铜片是水果电池的正极
D．电压表能提供电压
【答案】C
【解答】解：
A、菠萝能提供电压，是电源，故A错误；
B、由图知电压表的量程为0～3V，分度值为0.1V，水果电池的电压为0.1V，故B错误；
C、电压表指针正向偏转，说明电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接，由图知铜片与电压表的正接线柱连接，因此铜电极为正极，故C正确；
D、电压表可以测量电压的大小，电源提供电压，故D错误。
故选：C。
8．（2025•银川校级三模）如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，电流表和电压表均有示数。下列关于电路分析正确的是（ ）
A．小灯泡L1与L2串联
B．电流表测量电路的总电流
C．若只断开S1，小灯泡L1熄灭，L2正常发光
D．若灯L1突然熄灭，是因为电压表发生断路
【答案】C
【解答】解：
AB、由图知，闭合开关S1、S2，两灯并联，电流表串联在灯L2的支路上，则电流表测量通过L2的电流，故AB错误；
C、因为并联电路中各支路独立工作、互不影响，所以，只断开开关S1时，灯L1不能发光，灯L2仍正常发光，故C正确；
D、电压表并联在灯L1的两端，电压表发生断路，灯L1不会熄灭，故D错误。
故选：C。
9．（2025•金凤区校级一模）22岁的中国少年曹原，发现了在常温条件下实现“超导体”性能的材料，这项科研发现一举解决了困扰世界107年的难题，荣登世界顶级学术期刊《自然》杂志，年度十大科学家之首！你认为将超导体用来做下面哪种产品最为合适（ ）
A．电动机的线圈B．熔断器内的保险丝
C．滑动变阻器的线圈D．白炽灯的灯丝
【答案】A
【解答】解：超导体指的是导体温度降低到一定值时电阻为零的材料；
A、输电导线若没有电阻，就不会出现由于电阻而引起的电能耗损，故A最适合；
B、熔断器内的保险丝就是利用电热来工作的，若没有电阻，即使电路中的电流再大，保险丝也不会熔断，就不能起到保险的作用，故B不适合；
C、若滑动变阻器的线圈没有电阻，就不会起到改变阻值的作用，故C不适合；
D、白炽灯就是利用电热来工作的，电流通过灯丝时，灯丝的温度温度升高而发热、发光，故D不适合。
故选：A。
二．填空题（共1小题）
10．（2025•沙坡头区模拟）某同学连接的电路图如图所示，对于实验过程中出现的现象及分析，下列判断正确的是（ D ）
A．开关闭合后，灯泡L2不亮，L1亮，一定是灯泡L2灯丝断了
B．如果只有灯泡L1断路，则开关闭合后电压表示数为零
C．如果只有灯泡L2断路，则开关闭合后电压表有示数
D．开关闭合后，如果电压表示数为零，灯泡L2发光，则L1短路
选择理由： 开关闭合后，灯泡L2会发光，说明电路不可能发生断路，如果电压表示数为零，则说明L1两端电压为零，即可能短路
【答案】D；开关闭合后，灯泡L2会发光，说明电路不可能发生断路，如果电压表示数为零，则说明L1两端电压为零，即可能短路
【解答】解：由电路图知道，两灯泡串联，电压表测量L1 两端电压。
A．若L2灯丝断了，则电路为断路，两灯都不亮，故A不符合题意；
B．如果只有灯泡L1断路，则开关闭合后，电压表与电源两极相连，则电压表有示数，故B不符合题意；
C．如果只有灯泡L2 断路，当开关闭合后，电路为断路，则电压表示数为零，故C不符合题意；
D．开关闭合后，灯泡L2会发光，说明电路不可能发生断路，如果电压表示数为零，则说明L1两端电压为零，即可能短路，故D符合题意。
故答案为：D；开关闭合后，灯泡L2会发光，说明电路不可能发生断路，如果电压表示数为零，则说明L1两端电压为零，即可能短路。
三．作图题（共1小题）
11．（2025•银川校级三模）如图所示，为一身高测量仪的电路图，请在两个方框内分别选填：“电流表”或“电压表”或“定值电阻”的符号，要求被测人身高变高时电表的示数增大。
【答案】
【解答】解：（1）电压表的内阻很大，在电路中相当于断路，则下面方框不能是电压表，否则电路断路；
（2）若下面方框为电流表，
①当上面方框为电压表时，电路为R的简单电路，电压表测电源电压示数不变，电流表测电路中的电流；
当被测人身高变高时，滑片上移，变阻器接入电路中的电阻变大，由I=UR可知电流表的示数减小，这与电表的示数增大不符，且滑片在下端时，会造成电路短路；
②当上面方框为定值电阻时，R与定值电阻并联，电流表测干路电流，
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时通过定值电阻的电流不变，
当被测人身高变高时，滑片上移，变阻器接入电路中的电阻变大，由I=UR可知该支路的电流减小，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流表示数减小，这与电表的示数增大不符；
（3）若下面方框为定值电阻，
①上面方框不能为电流表，否则滑动变阻器被短路；
②上面方框为电压表时，定值电阻与滑动变阻器串联，电压表测滑动变阻器两端的电压，
当被测人身高变高时，滑片上移，变阻器接入电路中的电阻变大，电路中的总电阻变大，
由I=UR可知电流表的示数减小，
由U＝IR可知，定值电阻两端的电压减小，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压增大，即电压表的示数增大，符合题意。
由上述分析可知，下面方框填定值电阻的符号、上面方框填电压表的符号。如图所示：
。
四．实验探究题（共2小题）
12．（2025•吴忠二模）利用2节干电池组成的电源，两个灯泡，开关、电流表、电压表和导线若干，探究电路中电流、电压规律。
（1）连接电路如图甲，探究并联电路的电流规律：
①闭合开关，发现L1亮，L2不亮，电流表有示数，其原因可能是 L2断路 。
②排除电路故障后进行实验，测得通过L1的电流0.22A，通过L2的电流0.18A，则测量干路电流时，应当选择电流表的量程0～ 0.6 A。
（2）如图乙，探究串联电路中电压的规律。
①请在图乙中用笔画线代替导线将电路补充完整。
②实验中换用不同小灯泡进行多次实验并记录数据如表。由此可得出串联电路中电压的规律为：串联电路两端的总电压等于 各部分电压之和 。
③忽略电路连接造成的误差，第 3 次实验采用的是2个规格完全相同的灯泡。
④小宇请教物理教师“为什么晚上烧水时，插入电水壶的插头后，厨房里的灯突然变暗呢？”物理教师递给小明几个小灯泡让他自己并联在L2两端（图乙中未画），小明发现，并联的小灯泡越多，电压表的示数越大。思考家庭电路，导线也是有电阻的，当用电器电功率过大时，干路电流变大，导线分得的电压 变大 （选填“变大”、“不变”或“变小”），所以厨房的灯突然变暗。
【答案】（1）L2断路；0.6A；
（2）；各部分电压之和；3；变大。
【解答】解：（1）两个灯并联，两灯之间互不影响，电流表测L1电流，闭合开关后，L1亮，电流表有示数，L1支路是通路，L2不亮，说明L2支路可能断路，即可判断灯泡L2出现断路。由图可知，两灯并联，电流表测L1的电流；因通过L1的电流0.22A，通过L2的电流0.18A，故图甲中电流表的示数是0.22A，根据并联电路电流规律，干路电流等于各支路电流之和，即I＝I1+I2＝0.22A+0.18A＝0.4A＜0.6A
故测量干路电流时，应当选择电流表的量程为0～0.6A。
（2）探究串联电路中电压的规律实验中，两灯泡串联，电压表测灯泡两端电压，如图所示：
由表中数据可知，第一次实验时可得1.3V+1.5V＝2.8V
第二次实验时可得1.2V+1.6V＝2.8V
第三次实验时可得1.4V+1.4V＝2.8V
因此可以得出串联电路中电压的规律为：串联电路两端的总电压等于各部分电压之和，即U＝U1+U2。
2个规格完全相同的灯泡串联电路中，根据串联分压原理可知，两个灯泡两端电压相等，由表中数据可知，第3次实验采用的是2个规格完全相同的灯泡。
家庭电路中，当用电器电功率过大时，由P＝UI得，在电源电压一定时，干路电流变大；导线是有电阻的，由U＝IR得，在导线电阻一定时，电流变大，导线分得的电压变大，则灯两端电压变小，由P=U2R得，灯的实际功率变小，P=U2R所以厨房的灯突然变暗。
故答案为：（1）L2断路；0.6A；
（2）；各部分电压之和；3；变大。
13．（2025•沙坡头区模拟）某实验小组在“探究影响导体电阻大小的因素”的实验中，利用如图所示的电路探究“导体电阻跟它的材料、长度、横截面积是否有关”的猜想。实验中使用3根电阻丝，规格、材料如表所示。
（1）利用图示电路，实验中通过观察 灯泡亮度 来比较导体电阻的大小；
（2）小明选择电阻丝b和c分别接入图示电路中，是为了探究导体电阻大小与 长度 的关系。实验中发现：灯泡的亮度分别是较亮和较暗，由此可得的初步结论是 当材料和横截面积相同时，长度越长，电阻越大 ；
（3）小明和小华对图中的电路设计提出了自己的观点。为更明显地比较导体电阻的大小，小明认为需将小灯泡换为电流表接入电路进行实验，而小华却认为需在原电路中再串联个电流表进行实验，你赞同 小明 （选填“小明”或“小华”）的观点，理由是 小流表能反应出微小的电流变化 。
【答案】（1）灯泡的亮度；
（2）长度；当材料和横截面积相同时，长度越长，电阻越大；
（3）小明；小流表能反应出微小的电流变化。
【解答】解：（1）根据转换法，电阻大小通过灯泡亮度来反映，实验中通过观察灯泡亮度来比较导体电阻的大小。
（2）小明选择电阻丝b和c分别接入图示电路中，材料和横截面积相等，长度不等，是为了探究导体电阻大小与长度的关系，实验中发现：灯泡的亮度分别是较亮和较暗，长度短的较亮，电阻小，由此可得的初步结论是当材料和横截面积相同时，长度越长，电阻越大。
（3）小流表能反应出微小的电流变化，电源电压不变，为更明显地比较导体电阻的大小，可在原电路中串联一个电流表完成实验，所以赞同小明的观点。
故答案为：（1）灯泡亮度；（2）长度；当材料和横截面积相同时，长度越长，电阻越大；（3）小明；小流表能反应出微小的电流变化。
五．解答题（共1小题）
14．（2025•金凤区校级一模）如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。导体AB和BC比较，哪段电压大？请说明理由。
【答案】AB段电压大；因导体AB和BC由同种材料制成、长度相同，由图可知导体AB的横截面积比BC的小，所以，RAB＞RBC，因两段导体串联，串联电路中各处的电流相等，所以通过两导体的电流相等，即IAB＝IBC，根据U＝IR可知，UAB＞UBC
【解答】答：AB段电压大；因导体AB和BC由同种材料制成、长度相同，由图可知导体AB的横截面积比BC的小，所以，RAB＞RBC，因两段导体串联，串联电路中各处的电流相等，所以通过两导体的电流相等，即IAB＝IBC，根据U＝IR可知，UAB＞UBC。次数
L1两端电压U1/V
L2两端电压U2/V
L1、L2两端电压U/V
1
1.3
1.5
2.8
2
1.2
1.6
2.8
3
1.4
1.4
2.8
编号
材料
长度/m
横截面积mm2
a
镍铬合金
0.5
0.8
b
镍铬合金
0.5
0.4
c
镍铬合金
1
0.4
题号
1
2
3
4
5
6
7
8
9
答案
D
C
B
B
C
C
C
C
A
次数
L1两端电压U1/V
L2两端电压U2/V
L1、L2两端电压U/V
1
1.3
1.5
2.8
2
1.2
1.6
2.8
3
1.4
1.4
2.8
编号
材料
长度/m
横截面积mm2
a
镍铬合金
0.5
0.8
b
镍铬合金
0.5
0.4
c
镍铬合金
1
0.4
