专题16 电压 电阻-（2020-2022）三年中考物理试题分项汇编（教师版）
展开
这是一份专题16 电压 电阻-（2020-2022）三年中考物理试题分项汇编（教师版），共29页。
专题16 电压 电阻
【2022年】
一、单选题
1．（2022·四川自贡）如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）
A．油位越高，流过R的电流越大 B．R 、R0在电路中是并联的
C．油位越高，R两端的电压越大 D．油量表是由电流表改装而成的
【答案】C
【解析】
A．油位越高，浮子上升，在杠杆的作用下滑片上移，滑动变阻器连入电路的电阻越大，总电阻越大，根据可知，电路中的电流越小，即通过R的电流越小，故A错误；
B．由图知，电流从电源负极流出，先后经过转动式变阻器R和R0，最后回到电源负极，所以R 、R0在电路中电路中是串联的，故B错误；
C．串联电路中电阻起分担电压的作用，电阻越大，其分担的电压越大；油位越高，浮子上升，在杠杆的作用下滑片上移，转动式变阻器连入电路的电阻越大，则变阻器R分得的电压越大，故C正确；
D．由图知，油量表和转动式变阻器只能是并联，否则会引起短路，所以油量表是由电压表改装而成的，故D错误。
故选C。
2．（2022·四川内江）如图所示是滑动变阻器的结构和连入电路的示意图，当滑片向左滑动时，连入电路的电阻变大的是（ ）
A． B．C． D．
【答案】C
【解析】
A．滑片向左移动时，滑动变阻器接入电路的电阻丝变短，滑动变阻器连入电路的电阻变小，故A不符合题意；
B．滑动变阻器的左下方接线柱和右上方接线柱接入电路中，当滑片向左滑动时，电阻丝接入电路的长度变短，所以电阻变小，故B不符合题意；
C．滑动变阻器的左上方接线柱和右下方接线柱接入电路中，当滑片向左滑动时，电阻丝接入电路的长度变长，所以电阻变大，故C符合题意；
D．滑动变阻器的两个下方接线柱接入电路中，此时滑动变阻器接入电路的电阻最大且不变，故D不符合题意。
故选C。
3．（2022·湖北武汉）某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是（ ）
导体代号
长度m
横截面积/mm2
材料
①
1.0
0.2
锰铜
②
1.0
0.4
锰铜
③
0.5
0.4
锰铜
④
1.0
0.4
镍铬合金
A．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②
B．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③
C．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④
D．为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④
【答案】D
【解析】
AB．为检验“导体电阻跟导体长度有关”的猜想，应控制导体的材料和横截面积相同，长度不同，应选用导体②和③，故AB错误；
C．为检验“导体电阻跟导体横截面积有关”的猜想，应控制导体的材料和长度相同，横截面积不同，应选用导体①和②，故C错误；
D．为检验“导体电阻跟导体材料有关”的猜想，应控制导体的长度和横截面积相同，材料不同，应选用导体②与④，故D正确、
故选D。
4．（2022·天津）小明在课后实践活动中，做了如下记录：①人体的正常体温为36.5；②小明的质量为60N；③我国家庭电路的电压为220V；④人步行的速度约为1.1m/s。其中符合实际且记录正确的是（ ）
A．①② B．①④ C．③④ D．②③
【答案】C
【解析】
①人体的正常体温约为37℃，①中没有单位，故①记录错误；
②中学生的质量约为60kg，而N是力的单位，不是质量的单位，故②记录错误；
③我国家庭电路中的电压正常情况下为220V，故③符合实际；
④成年人步行的速度约为1.1m/s，故④符合实际。
故ABD不符合题意，C符合题意。
故选C。
5．（2022·湖南怀化）如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（ ）
A．短路 B．断路 C．短路 D．断路
【答案】B
【解析】
A．若L1短路，电路中有电流，电流表有示数，L2亮，电压表测导线两端的电压，而导线两端的电压为0，即电压表无示数，与题意不符，故A不符合题意；
B．若断路，电路中无电流，电流表无示数，电压表能接到电源两端测电源电压，故电压表有示数且接近电源电压，与题意相符，故B符合题意；
C．若短路，电路中有电流，电流表有示数，L1亮，电压表测电源电压，有示数，与题意不符，故C不符合题意；
D．若L2断路，电路中无电流，电流表无示数，电压表不能接到电源两端测电源电压，故电压表无示数，与题意相符，故D不符合题意。
故选B。
6．（2022·四川自贡）如图所示电路，开关闭合后两灯L1、L2均发光，以下说法正确的是（ ）
A．电流表A的示数一定等于A1的示数 B．电流表A的示数一定等于A1示数的2倍
C．电压表V的示数一定小于V1的示数 D．电压表V的示数一定等于V1的示数
【答案】D
【解析】
AB．由电路图可知，小灯泡L1与L2并联，电流表A1测流过小灯泡L1的支路电路，电流表A测干路电流，因干路电流大于各支路电流，故电流表A的示数一定大于A1的示数，因两灯泡的规格未给出，则流过两灯泡的电流不一定相等，故电流表A的示数不一定等于A1示数的2倍，故AB错误；
CD．由电路图可知，电压表V1测L1两端电压，电压表V测电源电压，因两灯泡并联，故两灯泡两端电压均等于电源电压，则电压表V的示数一定等于V1的示数，故C错误，D正确。
故选D。
7．（2022·浙江台州）某次实验时，电表的接线和指针的位置如图所示，其示数为（ ）
A．2.50伏 B．12.5伏 C．2.50安 D．12.5安
【答案】A
【解析】
由图知道，电表表盘标有“V”，所以是电压表；该电压表选择的量程为0～3V，分度值为0.1V，其示数为2.50V，故A符合题意，BCD不符合题意。
故选A。
8．（2022·浙江绍兴）学习了《质量测量工具的进化》的STEAM课程，小敏认识并使用了如图台秤，发现指针偏转角度与所测物体质量成正比。根据台秤示数变化规律，小敏想选用电流表或电压表的示数来反映所测物体质量大小，设计的电路最合理的是（ ）
A．B．C． D．
【答案】B
【解析】
A．图中电阻R0和变阻器R串联，电压表测量R两端的电压，由串联电路电压的规律和欧姆定律得到电压表的示数
由上式可知，电压表示数Uv和R不成正比，故A不符合题意；
B．图中电阻R0和变阻器R串联，电压表测量R上端的电压，因为电压表内阻很大，在电路中相当于开路，滑片移动过程中，电路的总电阻不变，由可知，电路中的电流不变，因此电压表的示数为Uv=IR滑入，所以Uv和R滑入成正比，故B符合题意；
CD．图中电阻R0和变阻器R串联，电流表测量电路中的电流，电流表的示数为
所以I与R不成正比，故CD不符合题意。
故选B。
9．（2022·四川眉山）小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U=6V保持不变。他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac两点之间的电压为Uab=6V、Ubc=0V、Uac=6V。若电路只有一处故障，则应是（ ）
A．灯泡L1短路 B．灯泡L1断路
C．灯泡L2短路 D．开关S断路
【答案】B
【解析】
A．若灯泡L1短路，则另外一个灯泡亮，故A不符合题意；
B．若灯泡L1断路，两个灯泡都不亮，则电压表在ab间时，串联在电路中，测量电源电压，电压表的示数为6V，电压表在ac间时，也是测量电源电压，电压表的示数为6V，而电压表在bc间时，电压表未接入，故电压表的示数为0，故B符合题意；
C．若灯泡L2短路，则另外一个灯泡亮，故C不符合题意；
D．若开关S断路，两个灯泡都不发光，不论电压表接在a、b、c哪两端，电压表都相当于断路，电压表的示数为0，故D不符合题意。
故选B。
10．（2022·海南）小明在做电学实验时，连接电路如图所示。闭合开关，灯不发光，发光，电流表有示数，电压表无示数。电路故障可能是（ ）
A．电流表断路 B．电压表短路 C．灯断路 D．灯短路
【答案】B
【解析】
A．若为电流表断路，则两灯泡串联的电流中都没有电流，灯、都不发光，电流表将无示数，故A不符合题意；
B．若为电压表短路，则也被短路，则电路中依然有电流，灯不发光，发光，电流表有示数，电压表短路会导致电压表无示数，故B符合题意；
C．若为灯断路，则两灯泡串联的电流中都没有电流，灯、都不发光，电流表无示数，故C不符合题意；
D．若为灯短路，则电路中依然有电流，灯不发光，发光，电流表有示数，此时电压表测量电源电压，电压表有示数，故D不符合题意。
故选B。
11．（2022·浙江台州）当滑动变阻器的滑片P向右移动时，接入电路的阻值变大。选择的接线柱是（ ）
A．AB B．CD C．BD D．AD
【答案】D
【解析】
AB．滑动变阻器应该一上一下连接，连接AB或CD接线柱，移动滑动变阻器的滑片，不能改变滑动变阻器的阻值，故AB不符合题意；
C．连接BD接线柱，当滑动变阻器的滑片P向右移动时，接入电路的阻值变小，故C不符合题意；
D．连接AD接线柱，当滑动变阻器的滑片P向右移动时，接入电路的阻值变大，故D符合题意。
故选D。
二、填空题
12．（2022·广西）如图所示，电源电压6V不变，电阻R1＝10Ω，R2＝20Ω，当开关S接到点2时，电压表示数为________V；当开关S转换到点1时，在10s内电流所做的功为________J。
【答案】 2 36
【解析】
[1]从图可知，当开关S接到点2时，电阻R1和R2串联，因为R1=10Ω，R2=20Ω，所以电路中的总电阻
R=R1+R2=10Ω+20Ω=30Ω
而电源电压为U=6V，所以电路中的电流为
则电阻R1两端的电压为
U1=IR1=0.2A×10Ω=2V
[2]当开关S转换到点1时，电路中只有电阻R1，因为t=10s，所以电流所做的功为
13．（2022·四川自贡）在如图所示电路中，当甲乙均为电流表且开关闭合、断开时，电阻、连接方式是___________联。当甲乙均为电压表且开关、都闭合时，电阻、连接方式是___________联。（均选填“串”或“并”）
【答案】 并 串
【解析】
[1]由电路图知，开关S1闭合，S2断开，甲、乙均为电流表时，两个电阻并联在电路中，电流表甲测通过R2的电流，电流表乙测干路的电流。
[2]甲、乙均为电压表，S1、S2都闭合时，两个电阻串联连接，电压表甲测电源电压，乙测R2两端的电压。
14．（2022·青海）如图所示，电源电压保持不变，先闭合开关S1，再闭合开关S2，电压表的示数___________（选填“变大”“不变”或“变小”），灯泡L1的亮度___________（选填“变亮”“不变”或“变暗”）。
【答案】 不变 不变
【解析】
[1][2]如图所示，电源电压保持不变，先闭合开关S1，只有灯泡L1的简单电路，电压表测量电源电压，再闭合开关S2，两个灯泡并联，电压表测量电源电压，电压表的示数不变。并联电路中各个用电器互不影响，所以灯泡L1的亮度不变。
15．（2022·上海）上海地区家庭电路电压是______V；今年3月8日世界第二大水电站白鹤滩水电站建成完工，它的发电机工作时将水能转化为______能；并通过______输电线路（选填“高压”或“低压”）将其输送到远方。
【答案】 220 电 高压
【解析】
[1]我国家庭电路的电压是220V，上海地区家庭电路的电压也为220V。
[2]白鹤滩水电站是世界第二大水电站，高处的水流下时，冲击水轮机转动，水轮机带动发将水能转化为电能。
[3]根据可知，在输电功率一定时，电压越高，输电线路的电流越小，由可知，输电线的电阻一定，在通电时间一定时，电流越小，产生的电热越少，输送过程中能量损失越小，所以从发电站到用电区采用高压输电。
16．（2022·江苏泰州）如图，小明用电压表测水果电池电压，由图可知：该水果电池的负极是______片，用水果电池给电路供电时，将_______能转化为电能。
【答案】 铁 化学
【解析】
[1][2]由图可知，电压表3V的接线柱接在了铜片上，“－”接线柱接在了铁片上，由此可知，铁片为水果电池的负极；用水果电池给电路供电时，水果电池的化学能转化为电能。
三、作图题
17．（2022·江苏南通）如图所示电路中有两个小灯，请在图中〇内，分别填入×及A或V的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零。
【答案】或 或
【解析】
1、如果两灯串联，则电流从电源正极出发，分别经过开关、已有的灯泡以及另一个灯泡回到电源负极，因此最上面〇中为灯泡，另外两个〇内为电压表；
2、如果两灯并联，一种情况为电流表测电路中一个小灯的电流，电压表测电源并联电路两端电压；另一种情况为电流表测干路中的电流，电压表仍然测量并联电路两端电压。
如下图所示
或 或
【2021年】
一、单选题
1．（2021·山东青岛）用如图所示电路探究串联电路的电压规律，下列说法正确的是（ ）
A．电压表不能直接测量电源电压
B．若测量L1两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接a点
C．实验得到的结论为：串联电路电压处处相等
D．改变两个小灯泡的规格，重复实验，是为了减小实验误差
【答案】B
【解析】
A．电压表可以并联在电源两端，直接测量电源电压，A错误；
B．若测量L1两端电压，需将电压表并联在L1两端，即a、b两点间，且电压表正接线柱接a点，负接线柱接b点，保证电流从正接线柱流入，负接线柱流出，B正确；
C．实验得到的结论为：串联电路，电源电压等于各用电器两端电压之和，C错误；
D．改变两个小灯泡的规格，重复实验，是为了得到普遍规律，D错误。
故选B。
2．（2021·山东青岛）下列关于电流、电阻的说法正确的是（ ）
A．只有正电荷定向移动才能形成电流
B．只要电路闭合，电路中就会有电流
C．通过导体的电流为零时，导体的电阻也为零
D．若采用超导材料输送电能，可以大大降低电能的损耗
【答案】D
【解析】
A．电荷的定向移动形成电流，负电荷的定向移动也能形成电流，故A错误；
B．若电路闭合，但电路中没有电源，电路中也不会有电流，故B错误；
C．导体对电流的阻碍作用叫电阻，电阻是导体本身的一种性质，导体的电阻大小决定于导体的长度、横截面积和材料，还与温度有关，而与所加的电压和通过的电流大小无关，当通过导体的电流为零时，导体的电阻不为零，故C错误；
D．超导材料的电阻为0，有电流通过时超导材料不会发热。若用超导材料输送电能，可以大大降低电能的损耗，故D正确。
故选D。
3．（2021·山东济南）如图所示是电压表的表盘，其示数是（ ）
A．2.05V B．2.5V C．10.5V D．12.5V
【答案】B
【解析】
由图示知，电压表所选量程为0~3V，对应的分度值为0.1V，示数为2.5V，故ACD不符合题意B符合题意。
故选B。
4．（2021·湖南永州）按如图所示连接好电路，闭合开关后发现小灯泡L1和L2均不发光，电流表无示数。现用电压表检测电路故障，用电压表分别测得bc、de、af间的电压为0V、3V、3V，由此可以判断电路故障可能是（ ）
A．L1短路 B．L2短路 C．L1断路 D．L2断路
【答案】C
【解析】
AB．如果L1短路或L2短路，会有一个灯泡发光，题目中小灯泡L1和L2均不发光，故AB不符合题意；
C．如果L1断路，用电压表分别测得bc、de、af间的电压为0V、3V、3V，故C符合题意；
D．如果L2断路，电压表测得bc间的电压是3V，电压表测得de间的电压是0V，故D不符合题意。
故选C。
5．（2021·湖南益阳）关于图所示的实物电路，在S1、S2都闭合后，下列说法正确的是（ ）
A．通过L1与L2的电流一定相等
B．通过L1与L2的电流一定不相等
C．L1与L2两端的电压一定相等
D．L1与L2两端的电压之和等于电源电压
【答案】C
【解析】
AB．如图可知，在S1、S2都闭合后，两灯泡并联，故有
U=U1=U2
各支路电流
，
因为电阻R1、R2未知，所以I1、I2的关系也不能确定，故AB错误；
CD．因为在S1、S2都闭合后，两灯泡并联，所以有
U=U1=U2
故C正确，D错误。
故选C。
6．（2021·湖南湘西）如图由两节干电池组成的电源电压是（ ）
A． B． C． D．
【答案】C
【解析】
一节干电池的电压是1.5V，根据串联电路电压的规律，两节干电池串联起来的电压为3V。
故选C。
7．（2021·湖北）电阻单位是为了纪念下列哪位物理学家而命名的（ ）
A． 瓦特B． 安培C． 欧姆D． 焦耳
【答案】C
【解析】
A．功率的单位是瓦特，为了纪念物理学家瓦特而命名的，故A不符合题意；
B．电流的单位是安培，为了纪念物理学家安培而命名的，故B不符合题意;
C．电阻的单位是欧姆，为了纪念物理学家欧姆而命名的，故C符合题意；
D．功的单位是焦耳，为了纪念物理学家焦耳而命名的，故D不符合题意。
故选C。
8．（2021·四川攀枝花）如图所示是一种测定油箱内油量的装置模型，其中R为滑动变阻器的电阻片，与之接触的滑片P可以绕O点转到，当油量减少时，以下说法中正确的是（ ）
A．电流表示数增大
B．电路的总电阻减小
C．电路消耗的总功率增大
D．定值电阻R0两端的电压减小
【答案】D
【解析】
AB．当油量减少时，浮子向下运动，滑片向上运动，由图可知，此时滑动变阻器的电阻变大，电路总电阻变大，电源电压和定值电阻R0的电阻不变，根据公式得电路中的电流变小，电流表示数变小，故AB错误；
C．电源电压一定，电流减小，根据公式得电路的总功率变小，故C错误；
D．定值电阻R0的电阻不变，电路中的电流变小，根据公式得R0两端的电压减小，故D正确。
故选D。
9．（2021·福建）图是红外线测温仪原理示意图，R是热敏电阻，其阻值随温度的升高而减小，定值电阻R0为保护电阻。下列分析正确的是（ ）
A．显示仪是由电流表改装成的
B．测较高温度时，R0两端的电压较大
C．增大R0的阻值，可增大测温仪的最大测量值
D．增大电源电压，可增大测温仪的最大测量值
【答案】B
【解析】
A．电流表与用电器串联，电压表与用电器并联，图中显示仪与用电器并联，显示仪是由电压表改装成的，故A错误；
B．热敏电阻R与定值电阻R0串联，串联电路中电阻越大，分到的电压越多。热敏电阻R的阻值随温度的升高而减小，测较高温度时，热敏电阻R分到的电压变小，根据串联电路电压规律：各用电器两端电压之和等于总电压。因此，R0两端的电压较大，故B正确；
CD．测温仪的最大测量值由它的量程决定，故CD错误。
故选B。
10．（2021·湖北恩施）如图所示的电路中，电源电压保持不变，R1为定值电阻且小于R2的最大阻值，闭合开关S后，在滑片从最右端向左移动的过程中，电表均不超过量程，下列分析正确的是（ ）
A．电流表示数变大，电压表V2示数变大
B．电流表示数变大，电压表V1示数变小
C．电压表V2的示数与电流表示数的乘积先变大后变小
D．电压表V2的示数与电流表示数的乘积保持不变
【答案】C
【解析】
AB．定值电阻R1、滑动变阻器R2串联，V1测R1的电压，V2测滑动变阻器的电压，在滑片从最右端向左移动的过程中，电阻减小，电路电流变大，电流表示数变大；定值电阻R1两端的电压变大，即V1的读数变大；电源电压不变，故滑动变阻器两端的电压减小，即V2的示数减小，故AB错误；
CD．电压表V2的示数与电流表示数的乘积就是滑动变阻器的功率，当R2=R1时，功率最大，其功率先变大后变小，故C正确，D错误。
故选C。
11．（2021·湖北宜昌）如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡L1、L2均不发光，于是他用一根导线来排查故障。当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光。由此判断电路的故障是（ ）
A．L1断路 B．L2断路 C．L1短路 D．L2短路
【答案】B
【解析】
A．若L1断路不能形成闭合回路，所以电路中无电流，两个灯都不亮，当导线连接L1两端时L2发光L1不发光，故A不符合题意；
B．若L2断路不能形成闭合回路，所以电路中无电流，两个灯都不亮，当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光，故B符合题意；
C．当L1短路时，L1不亮，L2亮，故C不符合题意；
D．当L2短路时，L2不亮，L1亮，故D不符合题意。
故选B。
12．（2021·江苏）如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（ ）
A．电源没电 B．开关断路
C．灯泡断路 D．灯泡短路
【答案】B
【解析】
将M接电源“+”极，N接E，无示数，说明可能存在断路，且断路不在变阻器，N接F，无示数，说明断路灯泡也没断路，N接G，有示数，说明断路可能在开关，且电源有电，故ACD不符合题意，B符合题意。
故选B。
13．（2021·湖北武汉）利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb==，横截面积关系为Sa=Sb=Sc=，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（ ）
A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系
B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系
C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系
D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系
【答案】A
【解析】
a、b、c、d四根合金丝，a、c、d均为镍铬合金丝，b为锰铜合金丝，长度关系为
横截面积关系为
A．选用a和b进行实验，a和b长度相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟导体材料的关系，故A正确；
B．选用c和d进行实验，c和d长度相同，横截面不相同，材料相同，因此根据控制变量法，可以探究导体电阻跟导体横截面的关系，故B错误；
C．选用a和c进行实验，a和c长度不相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟长度的关系，故C错误；
D．选用b和d进行实验，b和d长度不相同，横截面不相同，材料不同，有多个变量，无法得出结果，故D错误。
故选A。
二、填空题
14．（2021·辽宁鞍山）如图所示，用两个金属夹子将一根铅笔芯接入电路时小灯泡发光，说明铅笔芯是________（填“导体”或“绝缘体”）。小夹子在铅笔芯上滑动的过程中，铅笔芯接入电路的_________影响了电阻的大小，导致小灯泡的亮度发生了变化。通电一段时间后铅笔芯发热，这是_________造成的。
【答案】 导体 长度 热效应
【解析】
[1]容易导电的物体叫导体，用两个金属夹子将一根铅笔芯接入电路时小灯泡发光，说明铅笔芯容易导电，是导体。
[2]小夹子在铅笔芯上滑动的过程中，铅笔芯接入电路的长度发生了变化，导致小灯泡的亮度发生了变化，说明铅笔芯接入电路中电阻大小变化，即接入电路的长度影响了电阻的大小。
[3]通电一段时间，铅笔芯发热，这是电流的热效应造成的。
15．（2021·湖南湘西）如图所示电路图中，电压表测量的是灯泡______两端电压。
【答案】L1
【解析】
由电路图可知，该电路是串联电路，电压表并联在灯泡L1的两端，所以电压表测的是灯泡L1两端的电压。
16．（2021·湖北）如图所示电路，灯泡L1、L2的连接方式是___________ （ 选填“串联”或“并联”）。闭合开关S后，两灯均发光，两电表均有示数，过一会儿由于某个灯泡发生故障而熄灭，电流表有示数，电压表示数为零，则故障原因是___________。
【答案】 串联 L2短路
【解析】
[1]电压表看作是断路，电流表看作是通路，如图所示，两灯泡首位相连，连接方式是串联。
[2]因为电路是一个串联电路，电流表有示数，说明电路发生了短路，电压表示数为零，说明是并联在电压表之内的电路发生了短路，可能是L2短路。
17．（2021·天津）钢丝钳的钳柄上套有橡胶套：①橡胶套有凹凸不平的花纹，自的是增大手与钳柄之间的______；②橡胶是______（选填“导体”或“绝缘体”），用钢丝钳维修电路时可防止触电。
【答案】 摩擦 绝缘体
【解析】
[1]橡胶套有凹凸不平的花纹，是通过改变接触面的粗糙程度来增大摩擦力的。
[2]橡胶是绝缘体，不易导电，这样可防止触电。
18．（2021·上海）在图所示的电路中，闭合开关S后，至少有一个电表发生变化，已知电路中只有一处故障，且发生在电阻 R1或R2上。请写出两电表的变化情况及其对应的故障。______、______ 。
【答案】 电压表示数不变，电流表示数变大：R1短路 电流表示数变大，电压表示数变小：R2短路
【解析】
[1][2]若电路故障为R1断路，则不管开关S断开还是闭合，两表的示数都为零不会改变，所以故障不可能是R1断路；若电路故障为R2断路，则电流表示数为零，电压表通过R1连接在电源两端测电源电压，开关S闭合后电路状态没有发生变化，电压表和电流表示数都不变，所以故障不可能是 R2断路；
若电路故障为R1短路，开关S闭合前电路不通，电路中没有电流，电压表测电源电压，当开关S闭合后，电路接通，电流表示数变大，但电压表仍然测电源电压示数不变，符合题意；若电路故障为R2短路，开关闭合前电路断路，电路中没有电流，电压表通过R1测电源电压，当开关S闭合后，电路接通，电流表示数变大，电压表被短路示数变小为零，符合题意。
【2020年】
一、单选题
1．（2020·山东烟台）如图所示电路中，电源电压不变。闭合开关后，滑动变阻器的滑片P向右端滑动时（ ）
A．电流表示数不变，电压表示数不变
B．电流表示数减小，电压表示数减小
C．电流表示数增大，电压表示数减小
D．电流表示数减小，电压表示数增大
【答案】A
【解析】
电路的等效电路图如下图所示
由图中可知，定值电阻与滑动变阻器并联，电压表测量电源电压，电流表测量流过定值电阻的电流，因为电源的电压不变，所以电压表的示数不变；又因为并联电路独立工作、互不影响，所以滑片P向右端滑动时，通过定值电阻的电流不变，即电流表的示数不变。故A符合题意，BCD不符合题意。
故选A。
2．（2020·湖南邵阳）如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（ ）
A．B．C． D．
【答案】B
【解析】
A．当滑动变阻器的滑片P向左移动时，接入电阻BP长度变大，电阻变大，故A不符合题意；
B．而当滑动变阻器的滑片P向左移动时，接入的部分AP长度变小，电阻变小，故B符合题意；
C．当滑动变阻器的滑片P向左移动时，接入电阻BP长度变大，电阻变大，故C不符合题意；
D．滑动变阻器接法是“一上一下”，才能改变电阻的大小，不能都接到滑动变阻器下端的接线柱，故D不符合题意。
故选B。
3．（2020·山东烟台）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是（ ）
测试点
a、b
b、c
c、d
电压表示数
有示数
有示数
无示数
A．开关S断路 B．小灯泡L断路 C．滑动变阻器R短路 D．滑动变阻器R断路
【答案】B
【解析】
当开关S闭合时，小灯泡L不亮，bc之间有示数，而灯不亮，说明与电压表并联的灯出现了断路，ab之间有示数，cd之间无示数也验证了这一观点。
故选B。
4．（2020·湖南永州）如图所示，闭合开关，小灯泡不亮、电流表无示数、电压表有明显的示数。若电路只有一处故障，则故障可能是（ ）
A．L断路 B．R断路 C．R短路 D．电流表断路
【答案】B
【解析】
闭合开关后，发现小灯泡不亮，电流表无示数，电压表有示数，说明电路出现断路，并且电压表能与电源相通，据此分析故障所在。
根据电路图可知，R与L串联，电压表测量R两端电压，电流表测量电路中的电流；当闭合开关后，灯泡不亮，并且电流表无示数，说明电路发生了断路，而电压表有示数，说明电压表能与电源相通，故R断路。
故选B。
【点评】
用电压表判断故障时，若电压表有读数，可能是所并联的地方开路或其他地方短路了，若电压表没有读数，则可能是所并联的地方短路或其他地方开路了。
5．（2020·江苏宿迁）取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如图所示，下列说法正确的是（ ）
A．铁片是水果电池的正极 B．两个相同水果电池串联后可提供更高电压
C．该水果电池的电压是3V D．水果电池将内能转化为电能
【答案】B
【解析】
A．电压表使用时，电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接，因此铜电极为正极，故A错误；
B．两个相同水果电池串联后可提供更高电压，故B正确；
C．由图知电压表的量程为0-3V，分度值为0.1V，水果电池的电压为0.6V，故C错误；
D．水果电池工作时，将消耗化学能，产生电能，所以是将化学能转化为电能，故D错误。
故选B。
6．（2020·湖南长沙）如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关S，小灯泡L发光，钨丝不发光，向钨线吹气时，小灯泡L变亮，用酒精灯给钨丝加热，小灯泡L逐渐变暗直至熄灭，由实验可知（ ）
A．钨丝的电阻随温度升高而减小
B．向钨丝吹气时，钨丝电阻变小
C．给钨丝加热时，电路中的电流变大
D．小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流
【答案】B
【解析】
AC．用酒精灯对白炽灯的钨丝加热，钨丝的温度升高，观察到小灯泡L的亮度明显变暗，说明通过小灯泡L的电流变小，钨丝的电阻增大，故AC不符合题意；
B．闭合开关S，小灯泡L发光，钨丝不发光，向钨丝吹气时，小灯泡L变亮，说明通过小灯泡的电流变大，则钨丝的电阻减小，故B符合题意；
D．由于钨丝和小灯泡串联接入电路中，则通过它们的电流是相同的，故D不符合题意。
故选B。
7．（2020·浙江舟山）为了减少碳排放，国家大力推行电动汽车。电动汽车的速度由流经电动机的电流大小控制，当驾驶员向下踩油门踏板时，改变接入电路的变阻器阻值，车速变大。下列是该电动汽车的模拟电路，其中符合要求的是（ ）
A．B．C．D．
【答案】A
【解析】
当驾驶员向下踩油门踏板时，改变接入电路的变阻器阻值，车速变大，表明通过电动机的电流变大，据此分析。根据题意可知，当驾驶员向下踩油门踏板时，改变接入电路的变阻器阻值，通过电动机的电流变大。
A．滑动变阻器与电动机串联接入电路中，踏板向下移动，滑动变阻器接入电路电阻减小，根据欧姆定律可知，电流变大，故A符合题意；
B．滑动变阻器与电动机串联接入电路中，踏板向下移动，滑动变阻器接入电路电阻变大，根据欧姆定律可知，电流变小，故B不符合题意；
C．滑动变阻器与电动机并联接入电路中，踏板向下移动，根据并联电路特点可知，各支路互不影响，通过电动机的电流不变，故C不符合题意；
D．滑动变阻器与电动机并联接入电路中，踏板向下移动，根据并联电路特点可知，各支路互不影响，通过电动机的电流不变，故D不符合题意。
故选A。
【点睛】
本题考查了电路图的设计，明确电路的连接方式和串并联电路的特点是解题的关键。
8．（2020·广东深圳）在物理实验操作考核中，小明把两灯串联，闭合开关后，发现L1亮，L2不亮。为了找出原因，他把电压表并联在L2两端，如图所示，发现电压表示数为0，则原因可能是（ ）
A．L1 断路 B．L1短路 C．L2 断路 D．L2 短路
【答案】D
【解析】
由图可知，该电路为串联电路，电压表测量的是灯泡L2两端的电压；闭合开关后，发现L1亮，说明电路是通路，电路出现了短路现象，电压表示数为0，说明与电压表并联部分电阻为0，所以故障是灯泡L2短路。
故选D。
9．（2020·山东菏泽）如图所示，闭合开关S后，灯泡L1和L2都发光，两电表均有示数，由于某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，电压表示数比原来还大，以下对电路和电路故障的分析正确的是（ ）
A．灯泡L1和L2发光时，两灯并联 B．电压表测的是灯泡L1的电压
C．灯泡熄灭是由于灯泡L2开路 D．灯泡熄灭是由于灯泡L2短路
【答案】C
【解析】
由图可知，开关闭合后，两个灯泡串联在电路中，电流表测量电路中的电流，电压表测量的是灯泡L2两端的电压，根据串联电路的电压特点可知，此时电压表示数要小于电源电压；某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，说明电路出现了断路现象；电压表示数比原来还大，说明电压表与电源之间是接通的，即测量的是电源电压，所以故障是与电压表并联的灯泡L2断路；综上所述，故ABD错误，C正确。
故选C。
10．（2020·湖北荆门）如图所示，AB和BC是由不同材料制成的长度相同、横截面积不同的两段导体，将它们串联后接入电路中，下列说法正确的是（ ）
A．AB段电阻大，电流小
B．BC段电阻小，电流小
C．AB段电阻一定大，电流与BC段相等
D．BC段电阻可能大，电流与AB段相等
【答案】D
【解析】
导体AB和BC串联后接入电路中，根据串联电路电流规律可知，通过导体AB和BC的电流相同；因为导体的电阻与导体的材料、长度、横截面积、温度有关，由题干，导体AB和BC长度相同，而材料、横截面积不同，温度未知，则导体AB和BC段电阻大小无法确定。故ABC错误，D正确。
故选D。
11．（2020·山东潍坊）如图所示电路中，电源电压为3V，灯泡L1、L2规格相同。闭合开关S，两灯均不亮。保持S闭合，用电压表测得a、b间电压为0V，c、d间电压为3V，下列判断正确的是（ ）
A．b、c间导线断路 B．灯泡L1断路
C．灯泡L2断路 D．灯泡L1、L2均断路
【答案】C
【解析】
灯泡不亮，可能是灯泡短路或电路存在断路造成的；用电压表测量电路ab间电压为0，则可能是灯L1发生短路，或ab之外电路存在断路；用电压表测c、d间电压为3V，等于电源电压，说明c、d之外电路不存在断路，断路位置在c、d间，即L2断路；综合分析可知，电路故障可能是：L1短路且L2断路或只有L2断路。
故选C。
12．（2020·山东泰安）如图所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡出现了故障。将电压表并联在灯泡L1两端时，电压表有示数。则电路故障是（ ）
A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
【答案】C
【解析】
AB．灯L1短路或灯L2短路，另一个灯泡发光，题目中两灯均不亮，故AB不符合题意；
C．灯L1断路，两灯均不亮，将电压表并联在灯泡L1两端时，相当于电压表和灯泡L2串联，电压表有示数，故C符合题意；
D．灯L2断路，两灯均不亮，将电压表并联在灯泡L1两端时，电压表断路，电压表没有示数，故D不符合题意。
故选C。
13．（2020·四川成都）工作和生活中，手机已成为人们常用的工具。华为智能手机的电池电压最接近（ ）
A．4V B．110V C．220V D．380V
【答案】A
【解析】
家庭电路电压为220V，而手机电池为锂电池，电压较小。
故选A。
14．（2020·四川成都）年仅24岁的成都青年曹原，解决了困扰世界物理学家多年的难题，取得了在石墨烯超导领域中的重大突破。超导材料不能用来制作（ ）
A．电热丝 B．电磁铁
C．电动机线圈 D．输电导线
【答案】A
【解析】
超导材料的电阻为0，根据Q=I2Rt可知，超导材料不会产生热量，故不能用来制作电热丝；可以用来制作电磁铁，使磁性更大；可以用来制作电动线圈、输电导线减小电能的损耗。故A符合题意，BCD不符合题意。
故选A。
二、实验题
15．（2020·四川凉山）如图所示，是探究影响导体电阻大小因素的实验装置图，实验中分别把a、b、c、d四根导线接入电路，其中导线a、b、d长度相同，a、b、c粗细相同， b、d粗细不同。
(1)该实验是通过观察电流表的示数来间接比较导线电阻的大小，这种科学研究问题的方法是 _______ 法；
(2)选用 _______ 两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的长度有关；
(3)选用a、b两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的 _______ 有关；
(4)选用 _______ 两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的横截面积有关。
【答案】 转换 b、c 材料 b、d
【解析】
(1)[1]该实验中，通过电流表的示数大小间接得知接入电阻丝的阻值大小，应用了转换法。
(2)[2]由题意可知，导线b、c的粗细、材料均相同、长度不同，故可以探究的电阻大小与长度的关系。
(3)[3]由图可知，导线a、b的粗细、长度均相同、材料不同，因此选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的材料有关。
(4)[4]要探究电阻大小跟导体的横截面积有关，需要控制导体的材料和长度相同，横截面积不同；由图可知，导线b、d的长度、材料均相同、粗细不同，因此选用导线b、d分别接入电路中。
三、填空题
16．（2020·上海）某导体两端的电压为6伏，10秒内通过其横截面的电荷量为3库，通过该导体的电流为______安， 该导体的电阻为______欧；增大该导体两端的电压，其电阻值______（选填“增大””“不变”或“减小”）。
【答案】 0.3 20 不变
【解析】
[1]通过导体的电流为
[2]由欧姆定律可得，该导体的电阻为
[3]电阻是导体的一种性质，与导体材料、长度和横截面积有关，与导体两端的电压和通过的电流无关，因此当导体两端的电压增大时，导体的电阻不变。
17．（2020·广东）如图所示，图甲中电压表的分度值为 ______ V，读数为 ______ V；若使用前出现如图乙所示的情况，则原因是 ______ 。
【答案】 0.1 2.3 电压表未调零
【解析】
[1][2]由甲图知，电压表的量程为0～3V，分度值为0.1V，示数为2.3V。
[3]由乙图知，电压表的指针未指在0刻度线处，原因是电压表未调零。
18．（2020·四川凉山）如图所示，电源电压不变，S闭合后，若滑动变阻器的滑片P向右移动时，则电压表V的示数将________，电流表A的示数将________(选填“变大”“变小”“不变”)。
【答案】 不变 变小
【解析】
[1][2]分析电路图可知：定值电阻R2与滑动变阻器R1并联，电流表A干路的电流，电压表V测电源电压，故滑片P向右移动时，电压表V的示数将不变；当滑动变阻器的滑片P向右移动时，滑动变阻器R1接入电路的电阻变大，根据并联电路的电阻特点可知，此时电路的总电阻将变大；电源电压不变，根据欧姆定律可知，电路总电流变小，即电流表A的示数将变小。
专题16 电压 电阻
【2022年】
一、单选题
1．（2022·四川自贡）如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）
A．油位越高，流过R的电流越大 B．R 、R0在电路中是并联的
C．油位越高，R两端的电压越大 D．油量表是由电流表改装而成的
【答案】C
【解析】
A．油位越高，浮子上升，在杠杆的作用下滑片上移，滑动变阻器连入电路的电阻越大，总电阻越大，根据可知，电路中的电流越小，即通过R的电流越小，故A错误；
B．由图知，电流从电源负极流出，先后经过转动式变阻器R和R0，最后回到电源负极，所以R 、R0在电路中电路中是串联的，故B错误；
C．串联电路中电阻起分担电压的作用，电阻越大，其分担的电压越大；油位越高，浮子上升，在杠杆的作用下滑片上移，转动式变阻器连入电路的电阻越大，则变阻器R分得的电压越大，故C正确；
D．由图知，油量表和转动式变阻器只能是并联，否则会引起短路，所以油量表是由电压表改装而成的，故D错误。
故选C。
2．（2022·四川内江）如图所示是滑动变阻器的结构和连入电路的示意图，当滑片向左滑动时，连入电路的电阻变大的是（ ）
A． B．C． D．
【答案】C
【解析】
A．滑片向左移动时，滑动变阻器接入电路的电阻丝变短，滑动变阻器连入电路的电阻变小，故A不符合题意；
B．滑动变阻器的左下方接线柱和右上方接线柱接入电路中，当滑片向左滑动时，电阻丝接入电路的长度变短，所以电阻变小，故B不符合题意；
C．滑动变阻器的左上方接线柱和右下方接线柱接入电路中，当滑片向左滑动时，电阻丝接入电路的长度变长，所以电阻变大，故C符合题意；
D．滑动变阻器的两个下方接线柱接入电路中，此时滑动变阻器接入电路的电阻最大且不变，故D不符合题意。
故选C。

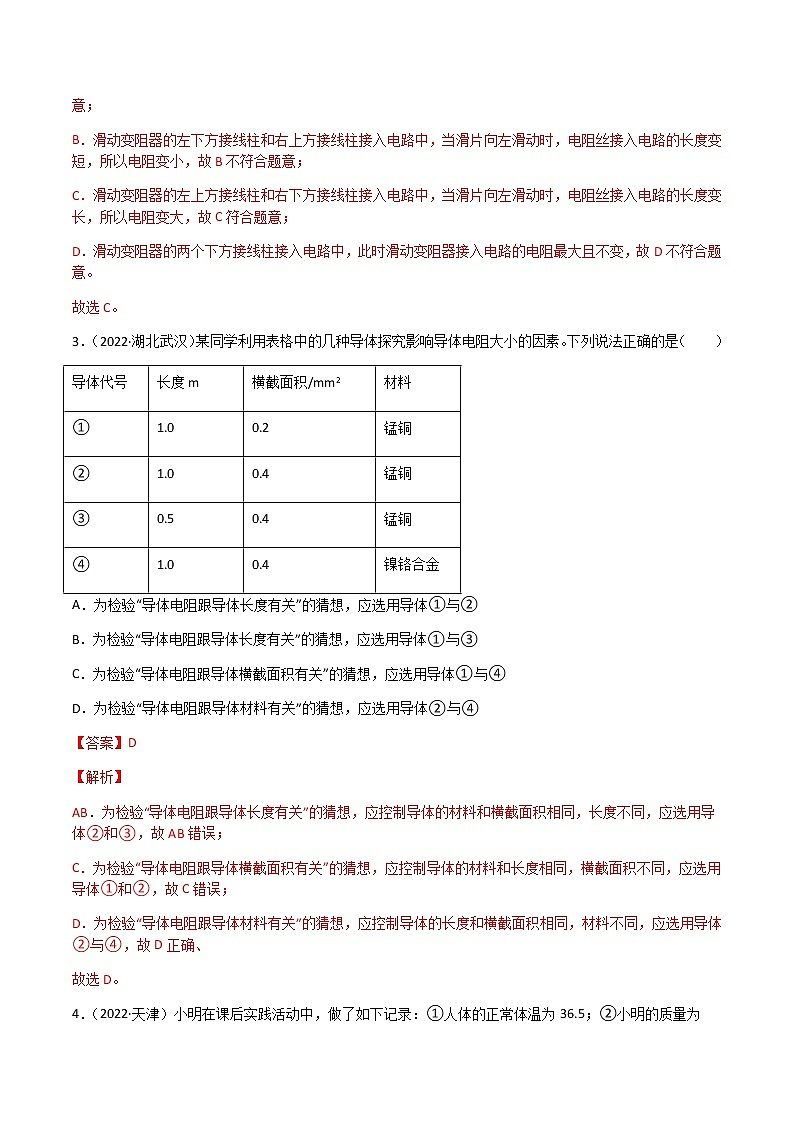

3．（2022·湖北武汉）某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是（ ）
导体代号
长度m
横截面积/mm2
材料
①
1.0
0.2
锰铜
②
1.0
0.4
锰铜
③
0.5
0.4
锰铜
④
1.0
0.4
镍铬合金
A．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②
B．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③
C．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④
D．为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④
【答案】D
【解析】
AB．为检验“导体电阻跟导体长度有关”的猜想，应控制导体的材料和横截面积相同，长度不同，应选用导体②和③，故AB错误；
C．为检验“导体电阻跟导体横截面积有关”的猜想，应控制导体的材料和长度相同，横截面积不同，应选用导体①和②，故C错误；
D．为检验“导体电阻跟导体材料有关”的猜想，应控制导体的长度和横截面积相同，材料不同，应选用导体②与④，故D正确、
故选D。
4．（2022·天津）小明在课后实践活动中，做了如下记录：①人体的正常体温为36.5；②小明的质量为60N；③我国家庭电路的电压为220V；④人步行的速度约为1.1m/s。其中符合实际且记录正确的是（ ）
A．①② B．①④ C．③④ D．②③
【答案】C
【解析】
①人体的正常体温约为37℃，①中没有单位，故①记录错误；
②中学生的质量约为60kg，而N是力的单位，不是质量的单位，故②记录错误；
③我国家庭电路中的电压正常情况下为220V，故③符合实际；
④成年人步行的速度约为1.1m/s，故④符合实际。
故ABD不符合题意，C符合题意。
故选C。
5．（2022·湖南怀化）如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（ ）
A．短路 B．断路 C．短路 D．断路
【答案】B
【解析】
A．若L1短路，电路中有电流，电流表有示数，L2亮，电压表测导线两端的电压，而导线两端的电压为0，即电压表无示数，与题意不符，故A不符合题意；
B．若断路，电路中无电流，电流表无示数，电压表能接到电源两端测电源电压，故电压表有示数且接近电源电压，与题意相符，故B符合题意；
C．若短路，电路中有电流，电流表有示数，L1亮，电压表测电源电压，有示数，与题意不符，故C不符合题意；
D．若L2断路，电路中无电流，电流表无示数，电压表不能接到电源两端测电源电压，故电压表无示数，与题意相符，故D不符合题意。
故选B。
6．（2022·四川自贡）如图所示电路，开关闭合后两灯L1、L2均发光，以下说法正确的是（ ）
A．电流表A的示数一定等于A1的示数 B．电流表A的示数一定等于A1示数的2倍
C．电压表V的示数一定小于V1的示数 D．电压表V的示数一定等于V1的示数
【答案】D
【解析】
AB．由电路图可知，小灯泡L1与L2并联，电流表A1测流过小灯泡L1的支路电路，电流表A测干路电流，因干路电流大于各支路电流，故电流表A的示数一定大于A1的示数，因两灯泡的规格未给出，则流过两灯泡的电流不一定相等，故电流表A的示数不一定等于A1示数的2倍，故AB错误；
CD．由电路图可知，电压表V1测L1两端电压，电压表V测电源电压，因两灯泡并联，故两灯泡两端电压均等于电源电压，则电压表V的示数一定等于V1的示数，故C错误，D正确。
故选D。
7．（2022·浙江台州）某次实验时，电表的接线和指针的位置如图所示，其示数为（ ）
A．2.50伏 B．12.5伏 C．2.50安 D．12.5安
【答案】A
【解析】
由图知道，电表表盘标有“V”，所以是电压表；该电压表选择的量程为0～3V，分度值为0.1V，其示数为2.50V，故A符合题意，BCD不符合题意。
故选A。
8．（2022·浙江绍兴）学习了《质量测量工具的进化》的STEAM课程，小敏认识并使用了如图台秤，发现指针偏转角度与所测物体质量成正比。根据台秤示数变化规律，小敏想选用电流表或电压表的示数来反映所测物体质量大小，设计的电路最合理的是（ ）
A．B．C． D．
【答案】B
【解析】
A．图中电阻R0和变阻器R串联，电压表测量R两端的电压，由串联电路电压的规律和欧姆定律得到电压表的示数
由上式可知，电压表示数Uv和R不成正比，故A不符合题意；
B．图中电阻R0和变阻器R串联，电压表测量R上端的电压，因为电压表内阻很大，在电路中相当于开路，滑片移动过程中，电路的总电阻不变，由可知，电路中的电流不变，因此电压表的示数为Uv=IR滑入，所以Uv和R滑入成正比，故B符合题意；
CD．图中电阻R0和变阻器R串联，电流表测量电路中的电流，电流表的示数为
所以I与R不成正比，故CD不符合题意。
故选B。
9．（2022·四川眉山）小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U=6V保持不变。他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac两点之间的电压为Uab=6V、Ubc=0V、Uac=6V。若电路只有一处故障，则应是（ ）
A．灯泡L1短路 B．灯泡L1断路
C．灯泡L2短路 D．开关S断路
【答案】B
【解析】
A．若灯泡L1短路，则另外一个灯泡亮，故A不符合题意；
B．若灯泡L1断路，两个灯泡都不亮，则电压表在ab间时，串联在电路中，测量电源电压，电压表的示数为6V，电压表在ac间时，也是测量电源电压，电压表的示数为6V，而电压表在bc间时，电压表未接入，故电压表的示数为0，故B符合题意；
C．若灯泡L2短路，则另外一个灯泡亮，故C不符合题意；
D．若开关S断路，两个灯泡都不发光，不论电压表接在a、b、c哪两端，电压表都相当于断路，电压表的示数为0，故D不符合题意。
故选B。
10．（2022·海南）小明在做电学实验时，连接电路如图所示。闭合开关，灯不发光，发光，电流表有示数，电压表无示数。电路故障可能是（ ）
A．电流表断路 B．电压表短路 C．灯断路 D．灯短路
【答案】B
【解析】
A．若为电流表断路，则两灯泡串联的电流中都没有电流，灯、都不发光，电流表将无示数，故A不符合题意；
B．若为电压表短路，则也被短路，则电路中依然有电流，灯不发光，发光，电流表有示数，电压表短路会导致电压表无示数，故B符合题意；
C．若为灯断路，则两灯泡串联的电流中都没有电流，灯、都不发光，电流表无示数，故C不符合题意；
D．若为灯短路，则电路中依然有电流，灯不发光，发光，电流表有示数，此时电压表测量电源电压，电压表有示数，故D不符合题意。
故选B。
11．（2022·浙江台州）当滑动变阻器的滑片P向右移动时，接入电路的阻值变大。选择的接线柱是（ ）
A．AB B．CD C．BD D．AD
【答案】D
【解析】
AB．滑动变阻器应该一上一下连接，连接AB或CD接线柱，移动滑动变阻器的滑片，不能改变滑动变阻器的阻值，故AB不符合题意；
C．连接BD接线柱，当滑动变阻器的滑片P向右移动时，接入电路的阻值变小，故C不符合题意；
D．连接AD接线柱，当滑动变阻器的滑片P向右移动时，接入电路的阻值变大，故D符合题意。
故选D。
二、填空题
12．（2022·广西）如图所示，电源电压6V不变，电阻R1＝10Ω，R2＝20Ω，当开关S接到点2时，电压表示数为________V；当开关S转换到点1时，在10s内电流所做的功为________J。
【答案】 2 36
【解析】
[1]从图可知，当开关S接到点2时，电阻R1和R2串联，因为R1=10Ω，R2=20Ω，所以电路中的总电阻
R=R1+R2=10Ω+20Ω=30Ω
而电源电压为U=6V，所以电路中的电流为
则电阻R1两端的电压为
U1=IR1=0.2A×10Ω=2V
[2]当开关S转换到点1时，电路中只有电阻R1，因为t=10s，所以电流所做的功为
13．（2022·四川自贡）在如图所示电路中，当甲乙均为电流表且开关闭合、断开时，电阻、连接方式是___________联。当甲乙均为电压表且开关、都闭合时，电阻、连接方式是___________联。（均选填“串”或“并”）
【答案】 并 串
【解析】
[1]由电路图知，开关S1闭合，S2断开，甲、乙均为电流表时，两个电阻并联在电路中，电流表甲测通过R2的电流，电流表乙测干路的电流。
[2]甲、乙均为电压表，S1、S2都闭合时，两个电阻串联连接，电压表甲测电源电压，乙测R2两端的电压。
14．（2022·青海）如图所示，电源电压保持不变，先闭合开关S1，再闭合开关S2，电压表的示数___________（选填“变大”“不变”或“变小”），灯泡L1的亮度___________（选填“变亮”“不变”或“变暗”）。
【答案】 不变 不变
【解析】
[1][2]如图所示，电源电压保持不变，先闭合开关S1，只有灯泡L1的简单电路，电压表测量电源电压，再闭合开关S2，两个灯泡并联，电压表测量电源电压，电压表的示数不变。并联电路中各个用电器互不影响，所以灯泡L1的亮度不变。
15．（2022·上海）上海地区家庭电路电压是______V；今年3月8日世界第二大水电站白鹤滩水电站建成完工，它的发电机工作时将水能转化为______能；并通过______输电线路（选填“高压”或“低压”）将其输送到远方。
【答案】 220 电 高压
【解析】
[1]我国家庭电路的电压是220V，上海地区家庭电路的电压也为220V。
[2]白鹤滩水电站是世界第二大水电站，高处的水流下时，冲击水轮机转动，水轮机带动发将水能转化为电能。
[3]根据可知，在输电功率一定时，电压越高，输电线路的电流越小，由可知，输电线的电阻一定，在通电时间一定时，电流越小，产生的电热越少，输送过程中能量损失越小，所以从发电站到用电区采用高压输电。
16．（2022·江苏泰州）如图，小明用电压表测水果电池电压，由图可知：该水果电池的负极是______片，用水果电池给电路供电时，将_______能转化为电能。
【答案】 铁 化学
【解析】
[1][2]由图可知，电压表3V的接线柱接在了铜片上，“－”接线柱接在了铁片上，由此可知，铁片为水果电池的负极；用水果电池给电路供电时，水果电池的化学能转化为电能。
三、作图题
17．（2022·江苏南通）如图所示电路中有两个小灯，请在图中〇内，分别填入×及A或V的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零。
【答案】或 或
【解析】
1、如果两灯串联，则电流从电源正极出发，分别经过开关、已有的灯泡以及另一个灯泡回到电源负极，因此最上面〇中为灯泡，另外两个〇内为电压表；
2、如果两灯并联，一种情况为电流表测电路中一个小灯的电流，电压表测电源并联电路两端电压；另一种情况为电流表测干路中的电流，电压表仍然测量并联电路两端电压。
如下图所示
或 或
【2021年】
一、单选题
1．（2021·山东青岛）用如图所示电路探究串联电路的电压规律，下列说法正确的是（ ）
A．电压表不能直接测量电源电压
B．若测量L1两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接a点
C．实验得到的结论为：串联电路电压处处相等
D．改变两个小灯泡的规格，重复实验，是为了减小实验误差
【答案】B
【解析】
A．电压表可以并联在电源两端，直接测量电源电压，A错误；
B．若测量L1两端电压，需将电压表并联在L1两端，即a、b两点间，且电压表正接线柱接a点，负接线柱接b点，保证电流从正接线柱流入，负接线柱流出，B正确；
C．实验得到的结论为：串联电路，电源电压等于各用电器两端电压之和，C错误；
D．改变两个小灯泡的规格，重复实验，是为了得到普遍规律，D错误。
故选B。
2．（2021·山东青岛）下列关于电流、电阻的说法正确的是（ ）
A．只有正电荷定向移动才能形成电流
B．只要电路闭合，电路中就会有电流
C．通过导体的电流为零时，导体的电阻也为零
D．若采用超导材料输送电能，可以大大降低电能的损耗
【答案】D
【解析】
A．电荷的定向移动形成电流，负电荷的定向移动也能形成电流，故A错误；
B．若电路闭合，但电路中没有电源，电路中也不会有电流，故B错误；
C．导体对电流的阻碍作用叫电阻，电阻是导体本身的一种性质，导体的电阻大小决定于导体的长度、横截面积和材料，还与温度有关，而与所加的电压和通过的电流大小无关，当通过导体的电流为零时，导体的电阻不为零，故C错误；
D．超导材料的电阻为0，有电流通过时超导材料不会发热。若用超导材料输送电能，可以大大降低电能的损耗，故D正确。
故选D。
3．（2021·山东济南）如图所示是电压表的表盘，其示数是（ ）
A．2.05V B．2.5V C．10.5V D．12.5V
【答案】B
【解析】
由图示知，电压表所选量程为0~3V，对应的分度值为0.1V，示数为2.5V，故ACD不符合题意B符合题意。
故选B。
4．（2021·湖南永州）按如图所示连接好电路，闭合开关后发现小灯泡L1和L2均不发光，电流表无示数。现用电压表检测电路故障，用电压表分别测得bc、de、af间的电压为0V、3V、3V，由此可以判断电路故障可能是（ ）
A．L1短路 B．L2短路 C．L1断路 D．L2断路
【答案】C
【解析】
AB．如果L1短路或L2短路，会有一个灯泡发光，题目中小灯泡L1和L2均不发光，故AB不符合题意；
C．如果L1断路，用电压表分别测得bc、de、af间的电压为0V、3V、3V，故C符合题意；
D．如果L2断路，电压表测得bc间的电压是3V，电压表测得de间的电压是0V，故D不符合题意。
故选C。
5．（2021·湖南益阳）关于图所示的实物电路，在S1、S2都闭合后，下列说法正确的是（ ）
A．通过L1与L2的电流一定相等
B．通过L1与L2的电流一定不相等
C．L1与L2两端的电压一定相等
D．L1与L2两端的电压之和等于电源电压
【答案】C
【解析】
AB．如图可知，在S1、S2都闭合后，两灯泡并联，故有
U=U1=U2
各支路电流
，
因为电阻R1、R2未知，所以I1、I2的关系也不能确定，故AB错误；
CD．因为在S1、S2都闭合后，两灯泡并联，所以有
U=U1=U2
故C正确，D错误。
故选C。
6．（2021·湖南湘西）如图由两节干电池组成的电源电压是（ ）
A． B． C． D．
【答案】C
【解析】
一节干电池的电压是1.5V，根据串联电路电压的规律，两节干电池串联起来的电压为3V。
故选C。
7．（2021·湖北）电阻单位是为了纪念下列哪位物理学家而命名的（ ）
A． 瓦特B． 安培C． 欧姆D． 焦耳
【答案】C
【解析】
A．功率的单位是瓦特，为了纪念物理学家瓦特而命名的，故A不符合题意；
B．电流的单位是安培，为了纪念物理学家安培而命名的，故B不符合题意;
C．电阻的单位是欧姆，为了纪念物理学家欧姆而命名的，故C符合题意；
D．功的单位是焦耳，为了纪念物理学家焦耳而命名的，故D不符合题意。
故选C。
8．（2021·四川攀枝花）如图所示是一种测定油箱内油量的装置模型，其中R为滑动变阻器的电阻片，与之接触的滑片P可以绕O点转到，当油量减少时，以下说法中正确的是（ ）
A．电流表示数增大
B．电路的总电阻减小
C．电路消耗的总功率增大
D．定值电阻R0两端的电压减小
【答案】D
【解析】
AB．当油量减少时，浮子向下运动，滑片向上运动，由图可知，此时滑动变阻器的电阻变大，电路总电阻变大，电源电压和定值电阻R0的电阻不变，根据公式得电路中的电流变小，电流表示数变小，故AB错误；
C．电源电压一定，电流减小，根据公式得电路的总功率变小，故C错误；
D．定值电阻R0的电阻不变，电路中的电流变小，根据公式得R0两端的电压减小，故D正确。
故选D。
9．（2021·福建）图是红外线测温仪原理示意图，R是热敏电阻，其阻值随温度的升高而减小，定值电阻R0为保护电阻。下列分析正确的是（ ）
A．显示仪是由电流表改装成的
B．测较高温度时，R0两端的电压较大
C．增大R0的阻值，可增大测温仪的最大测量值
D．增大电源电压，可增大测温仪的最大测量值
【答案】B
【解析】
A．电流表与用电器串联，电压表与用电器并联，图中显示仪与用电器并联，显示仪是由电压表改装成的，故A错误；
B．热敏电阻R与定值电阻R0串联，串联电路中电阻越大，分到的电压越多。热敏电阻R的阻值随温度的升高而减小，测较高温度时，热敏电阻R分到的电压变小，根据串联电路电压规律：各用电器两端电压之和等于总电压。因此，R0两端的电压较大，故B正确；
CD．测温仪的最大测量值由它的量程决定，故CD错误。
故选B。
10．（2021·湖北恩施）如图所示的电路中，电源电压保持不变，R1为定值电阻且小于R2的最大阻值，闭合开关S后，在滑片从最右端向左移动的过程中，电表均不超过量程，下列分析正确的是（ ）
A．电流表示数变大，电压表V2示数变大
B．电流表示数变大，电压表V1示数变小
C．电压表V2的示数与电流表示数的乘积先变大后变小
D．电压表V2的示数与电流表示数的乘积保持不变
【答案】C
【解析】
AB．定值电阻R1、滑动变阻器R2串联，V1测R1的电压，V2测滑动变阻器的电压，在滑片从最右端向左移动的过程中，电阻减小，电路电流变大，电流表示数变大；定值电阻R1两端的电压变大，即V1的读数变大；电源电压不变，故滑动变阻器两端的电压减小，即V2的示数减小，故AB错误；
CD．电压表V2的示数与电流表示数的乘积就是滑动变阻器的功率，当R2=R1时，功率最大，其功率先变大后变小，故C正确，D错误。
故选C。
11．（2021·湖北宜昌）如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡L1、L2均不发光，于是他用一根导线来排查故障。当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光。由此判断电路的故障是（ ）
A．L1断路 B．L2断路 C．L1短路 D．L2短路
【答案】B
【解析】
A．若L1断路不能形成闭合回路，所以电路中无电流，两个灯都不亮，当导线连接L1两端时L2发光L1不发光，故A不符合题意；
B．若L2断路不能形成闭合回路，所以电路中无电流，两个灯都不亮，当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光，故B符合题意；
C．当L1短路时，L1不亮，L2亮，故C不符合题意；
D．当L2短路时，L2不亮，L1亮，故D不符合题意。
故选B。
12．（2021·江苏）如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（ ）
A．电源没电 B．开关断路
C．灯泡断路 D．灯泡短路
【答案】B
【解析】
将M接电源“+”极，N接E，无示数，说明可能存在断路，且断路不在变阻器，N接F，无示数，说明断路灯泡也没断路，N接G，有示数，说明断路可能在开关，且电源有电，故ACD不符合题意，B符合题意。
故选B。
13．（2021·湖北武汉）利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb==，横截面积关系为Sa=Sb=Sc=，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（ ）
A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系
B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系
C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系
D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系
【答案】A
【解析】
a、b、c、d四根合金丝，a、c、d均为镍铬合金丝，b为锰铜合金丝，长度关系为
横截面积关系为
A．选用a和b进行实验，a和b长度相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟导体材料的关系，故A正确；
B．选用c和d进行实验，c和d长度相同，横截面不相同，材料相同，因此根据控制变量法，可以探究导体电阻跟导体横截面的关系，故B错误；
C．选用a和c进行实验，a和c长度不相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟长度的关系，故C错误；
D．选用b和d进行实验，b和d长度不相同，横截面不相同，材料不同，有多个变量，无法得出结果，故D错误。
故选A。
二、填空题
14．（2021·辽宁鞍山）如图所示，用两个金属夹子将一根铅笔芯接入电路时小灯泡发光，说明铅笔芯是________（填“导体”或“绝缘体”）。小夹子在铅笔芯上滑动的过程中，铅笔芯接入电路的_________影响了电阻的大小，导致小灯泡的亮度发生了变化。通电一段时间后铅笔芯发热，这是_________造成的。
【答案】 导体 长度 热效应
【解析】
[1]容易导电的物体叫导体，用两个金属夹子将一根铅笔芯接入电路时小灯泡发光，说明铅笔芯容易导电，是导体。
[2]小夹子在铅笔芯上滑动的过程中，铅笔芯接入电路的长度发生了变化，导致小灯泡的亮度发生了变化，说明铅笔芯接入电路中电阻大小变化，即接入电路的长度影响了电阻的大小。
[3]通电一段时间，铅笔芯发热，这是电流的热效应造成的。
15．（2021·湖南湘西）如图所示电路图中，电压表测量的是灯泡______两端电压。
【答案】L1
【解析】
由电路图可知，该电路是串联电路，电压表并联在灯泡L1的两端，所以电压表测的是灯泡L1两端的电压。
16．（2021·湖北）如图所示电路，灯泡L1、L2的连接方式是___________ （ 选填“串联”或“并联”）。闭合开关S后，两灯均发光，两电表均有示数，过一会儿由于某个灯泡发生故障而熄灭，电流表有示数，电压表示数为零，则故障原因是___________。
【答案】 串联 L2短路
【解析】
[1]电压表看作是断路，电流表看作是通路，如图所示，两灯泡首位相连，连接方式是串联。
[2]因为电路是一个串联电路，电流表有示数，说明电路发生了短路，电压表示数为零，说明是并联在电压表之内的电路发生了短路，可能是L2短路。
17．（2021·天津）钢丝钳的钳柄上套有橡胶套：①橡胶套有凹凸不平的花纹，自的是增大手与钳柄之间的______；②橡胶是______（选填“导体”或“绝缘体”），用钢丝钳维修电路时可防止触电。
【答案】 摩擦 绝缘体
【解析】
[1]橡胶套有凹凸不平的花纹，是通过改变接触面的粗糙程度来增大摩擦力的。
[2]橡胶是绝缘体，不易导电，这样可防止触电。
18．（2021·上海）在图所示的电路中，闭合开关S后，至少有一个电表发生变化，已知电路中只有一处故障，且发生在电阻 R1或R2上。请写出两电表的变化情况及其对应的故障。______、______ 。
【答案】 电压表示数不变，电流表示数变大：R1短路 电流表示数变大，电压表示数变小：R2短路
【解析】
[1][2]若电路故障为R1断路，则不管开关S断开还是闭合，两表的示数都为零不会改变，所以故障不可能是R1断路；若电路故障为R2断路，则电流表示数为零，电压表通过R1连接在电源两端测电源电压，开关S闭合后电路状态没有发生变化，电压表和电流表示数都不变，所以故障不可能是 R2断路；
若电路故障为R1短路，开关S闭合前电路不通，电路中没有电流，电压表测电源电压，当开关S闭合后，电路接通，电流表示数变大，但电压表仍然测电源电压示数不变，符合题意；若电路故障为R2短路，开关闭合前电路断路，电路中没有电流，电压表通过R1测电源电压，当开关S闭合后，电路接通，电流表示数变大，电压表被短路示数变小为零，符合题意。
【2020年】
一、单选题
1．（2020·山东烟台）如图所示电路中，电源电压不变。闭合开关后，滑动变阻器的滑片P向右端滑动时（ ）
A．电流表示数不变，电压表示数不变
B．电流表示数减小，电压表示数减小
C．电流表示数增大，电压表示数减小
D．电流表示数减小，电压表示数增大
【答案】A
【解析】
电路的等效电路图如下图所示
由图中可知，定值电阻与滑动变阻器并联，电压表测量电源电压，电流表测量流过定值电阻的电流，因为电源的电压不变，所以电压表的示数不变；又因为并联电路独立工作、互不影响，所以滑片P向右端滑动时，通过定值电阻的电流不变，即电流表的示数不变。故A符合题意，BCD不符合题意。
故选A。
2．（2020·湖南邵阳）如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（ ）
A．B．C． D．
【答案】B
【解析】
A．当滑动变阻器的滑片P向左移动时，接入电阻BP长度变大，电阻变大，故A不符合题意；
B．而当滑动变阻器的滑片P向左移动时，接入的部分AP长度变小，电阻变小，故B符合题意；
C．当滑动变阻器的滑片P向左移动时，接入电阻BP长度变大，电阻变大，故C不符合题意；
D．滑动变阻器接法是“一上一下”，才能改变电阻的大小，不能都接到滑动变阻器下端的接线柱，故D不符合题意。
故选B。
3．（2020·山东烟台）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是（ ）
测试点
a、b
b、c
c、d
电压表示数
有示数
有示数
无示数
A．开关S断路 B．小灯泡L断路 C．滑动变阻器R短路 D．滑动变阻器R断路
【答案】B
【解析】
当开关S闭合时，小灯泡L不亮，bc之间有示数，而灯不亮，说明与电压表并联的灯出现了断路，ab之间有示数，cd之间无示数也验证了这一观点。
故选B。
4．（2020·湖南永州）如图所示，闭合开关，小灯泡不亮、电流表无示数、电压表有明显的示数。若电路只有一处故障，则故障可能是（ ）
A．L断路 B．R断路 C．R短路 D．电流表断路
【答案】B
【解析】
闭合开关后，发现小灯泡不亮，电流表无示数，电压表有示数，说明电路出现断路，并且电压表能与电源相通，据此分析故障所在。
根据电路图可知，R与L串联，电压表测量R两端电压，电流表测量电路中的电流；当闭合开关后，灯泡不亮，并且电流表无示数，说明电路发生了断路，而电压表有示数，说明电压表能与电源相通，故R断路。
故选B。
【点评】
用电压表判断故障时，若电压表有读数，可能是所并联的地方开路或其他地方短路了，若电压表没有读数，则可能是所并联的地方短路或其他地方开路了。
5．（2020·江苏宿迁）取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如图所示，下列说法正确的是（ ）
A．铁片是水果电池的正极 B．两个相同水果电池串联后可提供更高电压
C．该水果电池的电压是3V D．水果电池将内能转化为电能
【答案】B
【解析】
A．电压表使用时，电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接，因此铜电极为正极，故A错误；
B．两个相同水果电池串联后可提供更高电压，故B正确；
C．由图知电压表的量程为0-3V，分度值为0.1V，水果电池的电压为0.6V，故C错误；
D．水果电池工作时，将消耗化学能，产生电能，所以是将化学能转化为电能，故D错误。
故选B。
6．（2020·湖南长沙）如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关S，小灯泡L发光，钨丝不发光，向钨线吹气时，小灯泡L变亮，用酒精灯给钨丝加热，小灯泡L逐渐变暗直至熄灭，由实验可知（ ）
A．钨丝的电阻随温度升高而减小
B．向钨丝吹气时，钨丝电阻变小
C．给钨丝加热时，电路中的电流变大
D．小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流
【答案】B
【解析】
AC．用酒精灯对白炽灯的钨丝加热，钨丝的温度升高，观察到小灯泡L的亮度明显变暗，说明通过小灯泡L的电流变小，钨丝的电阻增大，故AC不符合题意；
B．闭合开关S，小灯泡L发光，钨丝不发光，向钨丝吹气时，小灯泡L变亮，说明通过小灯泡的电流变大，则钨丝的电阻减小，故B符合题意；
D．由于钨丝和小灯泡串联接入电路中，则通过它们的电流是相同的，故D不符合题意。
故选B。
7．（2020·浙江舟山）为了减少碳排放，国家大力推行电动汽车。电动汽车的速度由流经电动机的电流大小控制，当驾驶员向下踩油门踏板时，改变接入电路的变阻器阻值，车速变大。下列是该电动汽车的模拟电路，其中符合要求的是（ ）
A．B．C．D．
【答案】A
【解析】
当驾驶员向下踩油门踏板时，改变接入电路的变阻器阻值，车速变大，表明通过电动机的电流变大，据此分析。根据题意可知，当驾驶员向下踩油门踏板时，改变接入电路的变阻器阻值，通过电动机的电流变大。
A．滑动变阻器与电动机串联接入电路中，踏板向下移动，滑动变阻器接入电路电阻减小，根据欧姆定律可知，电流变大，故A符合题意；
B．滑动变阻器与电动机串联接入电路中，踏板向下移动，滑动变阻器接入电路电阻变大，根据欧姆定律可知，电流变小，故B不符合题意；
C．滑动变阻器与电动机并联接入电路中，踏板向下移动，根据并联电路特点可知，各支路互不影响，通过电动机的电流不变，故C不符合题意；
D．滑动变阻器与电动机并联接入电路中，踏板向下移动，根据并联电路特点可知，各支路互不影响，通过电动机的电流不变，故D不符合题意。
故选A。
【点睛】
本题考查了电路图的设计，明确电路的连接方式和串并联电路的特点是解题的关键。
8．（2020·广东深圳）在物理实验操作考核中，小明把两灯串联，闭合开关后，发现L1亮，L2不亮。为了找出原因，他把电压表并联在L2两端，如图所示，发现电压表示数为0，则原因可能是（ ）
A．L1 断路 B．L1短路 C．L2 断路 D．L2 短路
【答案】D
【解析】
由图可知，该电路为串联电路，电压表测量的是灯泡L2两端的电压；闭合开关后，发现L1亮，说明电路是通路，电路出现了短路现象，电压表示数为0，说明与电压表并联部分电阻为0，所以故障是灯泡L2短路。
故选D。
9．（2020·山东菏泽）如图所示，闭合开关S后，灯泡L1和L2都发光，两电表均有示数，由于某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，电压表示数比原来还大，以下对电路和电路故障的分析正确的是（ ）
A．灯泡L1和L2发光时，两灯并联 B．电压表测的是灯泡L1的电压
C．灯泡熄灭是由于灯泡L2开路 D．灯泡熄灭是由于灯泡L2短路
【答案】C
【解析】
由图可知，开关闭合后，两个灯泡串联在电路中，电流表测量电路中的电流，电压表测量的是灯泡L2两端的电压，根据串联电路的电压特点可知，此时电压表示数要小于电源电压；某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，说明电路出现了断路现象；电压表示数比原来还大，说明电压表与电源之间是接通的，即测量的是电源电压，所以故障是与电压表并联的灯泡L2断路；综上所述，故ABD错误，C正确。
故选C。
10．（2020·湖北荆门）如图所示，AB和BC是由不同材料制成的长度相同、横截面积不同的两段导体，将它们串联后接入电路中，下列说法正确的是（ ）
A．AB段电阻大，电流小
B．BC段电阻小，电流小
C．AB段电阻一定大，电流与BC段相等
D．BC段电阻可能大，电流与AB段相等
【答案】D
【解析】
导体AB和BC串联后接入电路中，根据串联电路电流规律可知，通过导体AB和BC的电流相同；因为导体的电阻与导体的材料、长度、横截面积、温度有关，由题干，导体AB和BC长度相同，而材料、横截面积不同，温度未知，则导体AB和BC段电阻大小无法确定。故ABC错误，D正确。
故选D。
11．（2020·山东潍坊）如图所示电路中，电源电压为3V，灯泡L1、L2规格相同。闭合开关S，两灯均不亮。保持S闭合，用电压表测得a、b间电压为0V，c、d间电压为3V，下列判断正确的是（ ）
A．b、c间导线断路 B．灯泡L1断路
C．灯泡L2断路 D．灯泡L1、L2均断路
【答案】C
【解析】
灯泡不亮，可能是灯泡短路或电路存在断路造成的；用电压表测量电路ab间电压为0，则可能是灯L1发生短路，或ab之外电路存在断路；用电压表测c、d间电压为3V，等于电源电压，说明c、d之外电路不存在断路，断路位置在c、d间，即L2断路；综合分析可知，电路故障可能是：L1短路且L2断路或只有L2断路。
故选C。
12．（2020·山东泰安）如图所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡出现了故障。将电压表并联在灯泡L1两端时，电压表有示数。则电路故障是（ ）
A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
【答案】C
【解析】
AB．灯L1短路或灯L2短路，另一个灯泡发光，题目中两灯均不亮，故AB不符合题意；
C．灯L1断路，两灯均不亮，将电压表并联在灯泡L1两端时，相当于电压表和灯泡L2串联，电压表有示数，故C符合题意；
D．灯L2断路，两灯均不亮，将电压表并联在灯泡L1两端时，电压表断路，电压表没有示数，故D不符合题意。
故选C。
13．（2020·四川成都）工作和生活中，手机已成为人们常用的工具。华为智能手机的电池电压最接近（ ）
A．4V B．110V C．220V D．380V
【答案】A
【解析】
家庭电路电压为220V，而手机电池为锂电池，电压较小。
故选A。
14．（2020·四川成都）年仅24岁的成都青年曹原，解决了困扰世界物理学家多年的难题，取得了在石墨烯超导领域中的重大突破。超导材料不能用来制作（ ）
A．电热丝 B．电磁铁
C．电动机线圈 D．输电导线
【答案】A
【解析】
超导材料的电阻为0，根据Q=I2Rt可知，超导材料不会产生热量，故不能用来制作电热丝；可以用来制作电磁铁，使磁性更大；可以用来制作电动线圈、输电导线减小电能的损耗。故A符合题意，BCD不符合题意。
故选A。
二、实验题
15．（2020·四川凉山）如图所示，是探究影响导体电阻大小因素的实验装置图，实验中分别把a、b、c、d四根导线接入电路，其中导线a、b、d长度相同，a、b、c粗细相同， b、d粗细不同。
(1)该实验是通过观察电流表的示数来间接比较导线电阻的大小，这种科学研究问题的方法是 _______ 法；
(2)选用 _______ 两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的长度有关；
(3)选用a、b两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的 _______ 有关；
(4)选用 _______ 两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的横截面积有关。
【答案】 转换 b、c 材料 b、d
【解析】
(1)[1]该实验中，通过电流表的示数大小间接得知接入电阻丝的阻值大小，应用了转换法。
(2)[2]由题意可知，导线b、c的粗细、材料均相同、长度不同，故可以探究的电阻大小与长度的关系。
(3)[3]由图可知，导线a、b的粗细、长度均相同、材料不同，因此选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的材料有关。
(4)[4]要探究电阻大小跟导体的横截面积有关，需要控制导体的材料和长度相同，横截面积不同；由图可知，导线b、d的长度、材料均相同、粗细不同，因此选用导线b、d分别接入电路中。
三、填空题
16．（2020·上海）某导体两端的电压为6伏，10秒内通过其横截面的电荷量为3库，通过该导体的电流为______安， 该导体的电阻为______欧；增大该导体两端的电压，其电阻值______（选填“增大””“不变”或“减小”）。
【答案】 0.3 20 不变
【解析】
[1]通过导体的电流为
[2]由欧姆定律可得，该导体的电阻为
[3]电阻是导体的一种性质，与导体材料、长度和横截面积有关，与导体两端的电压和通过的电流无关，因此当导体两端的电压增大时，导体的电阻不变。
17．（2020·广东）如图所示，图甲中电压表的分度值为 ______ V，读数为 ______ V；若使用前出现如图乙所示的情况，则原因是 ______ 。
【答案】 0.1 2.3 电压表未调零
【解析】
[1][2]由甲图知，电压表的量程为0～3V，分度值为0.1V，示数为2.3V。
[3]由乙图知，电压表的指针未指在0刻度线处，原因是电压表未调零。
18．（2020·四川凉山）如图所示，电源电压不变，S闭合后，若滑动变阻器的滑片P向右移动时，则电压表V的示数将________，电流表A的示数将________(选填“变大”“变小”“不变”)。
【答案】 不变 变小
【解析】
[1][2]分析电路图可知：定值电阻R2与滑动变阻器R1并联，电流表A干路的电流，电压表V测电源电压，故滑片P向右移动时，电压表V的示数将不变；当滑动变阻器的滑片P向右移动时，滑动变阻器R1接入电路的电阻变大，根据并联电路的电阻特点可知，此时电路的总电阻将变大；电源电压不变，根据欧姆定律可知，电路总电流变小，即电流表A的示数将变小。
相关试卷
(2022-2020)三年中考物理真题分项汇编专题16 电压 电阻（含解析）： 这是一份(2022-2020)三年中考物理真题分项汇编专题16 电压 电阻（含解析），共29页。
三年(19-21)中考物理真题分项汇编专项五 电流与电压和电阻关系、电阻测量（教师版）： 这是一份三年(19-21)中考物理真题分项汇编专项五 电流与电压和电阻关系、电阻测量（教师版），共87页。试卷主要包含了2021年真题，2020年真题，2019年真题等内容，欢迎下载使用。
专题14 内能的利用-（2020-2022）三年中考物理试题分项汇编（教师版）： 这是一份专题14 内能的利用-（2020-2022）三年中考物理试题分项汇编（教师版），共25页。
