专题2 力学作图（课件+讲义+练习）-2023年中考物理【热点·重点·难点】专练（全国通用）

【针对练习精编】         专题二   力学作图

1.（2022永州）如图所示，将一木块放在水中，木块处于静止状态。请在图中画出木块所受浮力的示意图。

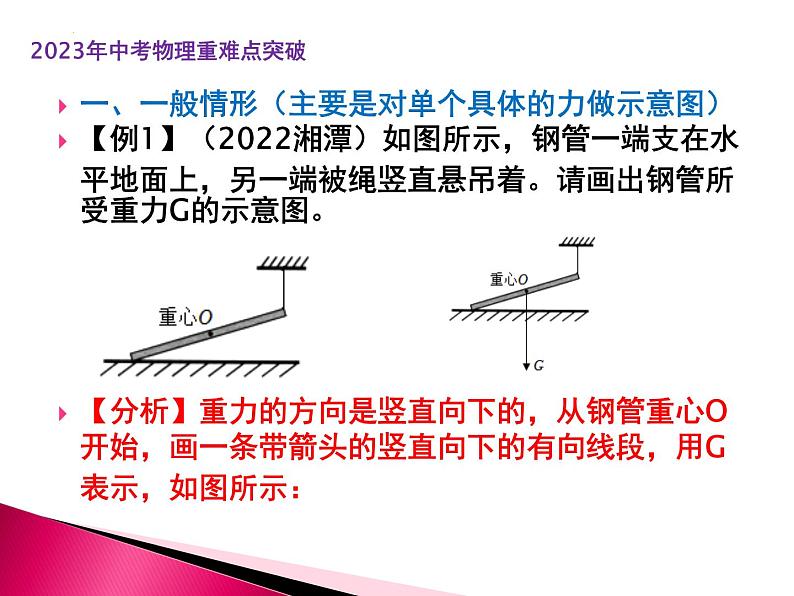

2．请画出“冰墩墩”受到的重力示意图（O为重心）。

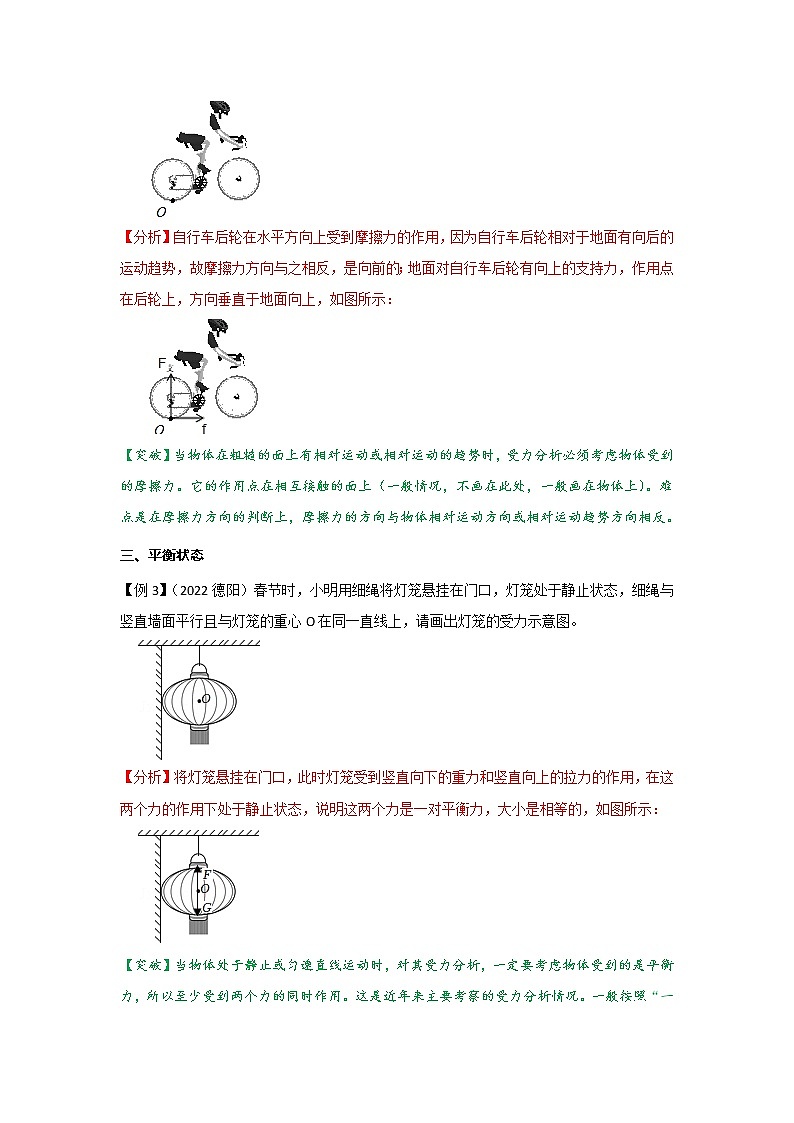

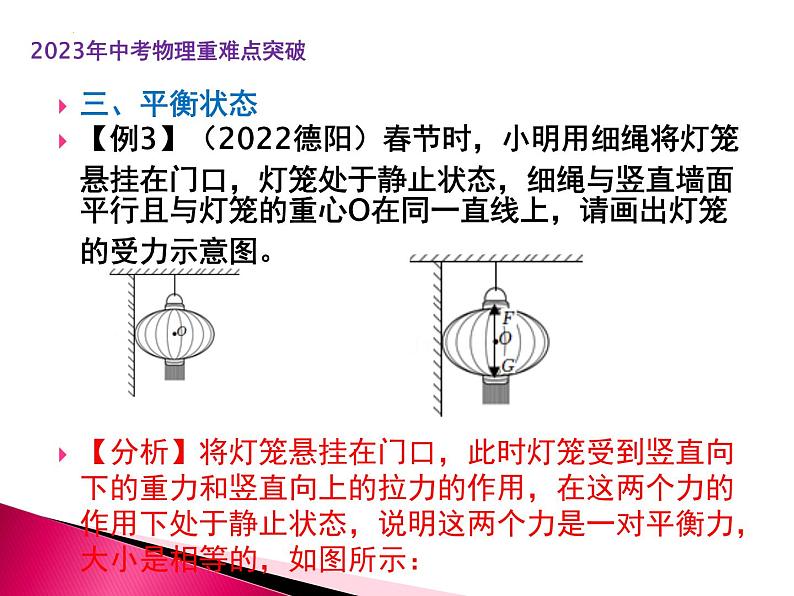

3.如图，用线将小球悬挂起来。请画出线对小球的拉力F的示意图。

4.（2022上海）如图所示，静止在水平地面上的物体重力 G 为 6 牛，请在图中用力的图示法画出该物体所受的地面的支持力F。

5.（2022遂宁）一根绳子系着一个小球在竖直平面内摆动。请你作出小球摆动到右边最高点时，小球所受绳子拉力F与重力G的示意图。

6.（2022鄂州）如图所示，物块正在光滑的水平面上向左滑动，并压缩弹簧，画出物块受力的示意图（不计空气阻力）。

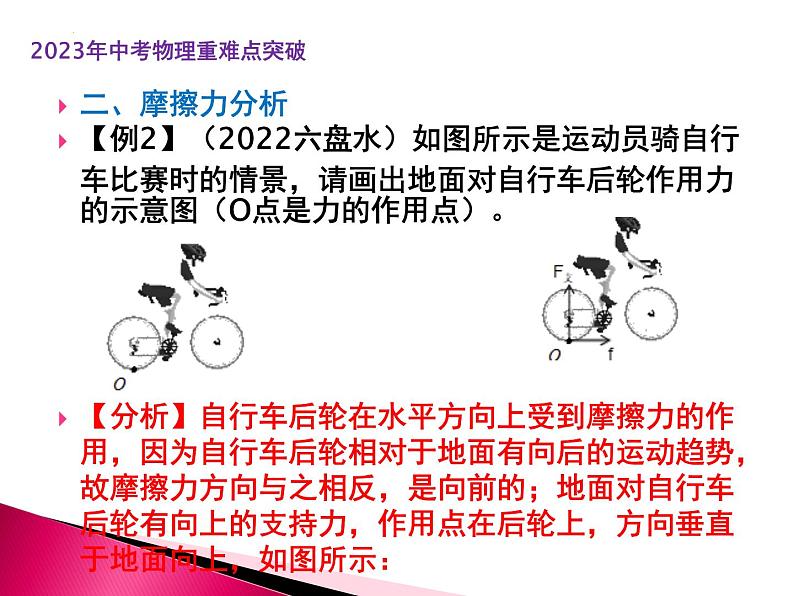

7.（2022宜昌）如图所示，木块正在水平地面上向右滑动并压缩弹簧，请在O点画出木块水平方向受力的示意图。

8.（2022镇江）冰壶静止在水平冰面上，O为其重心。请画出它所受重力和支持力的示意图。

9.（2022德阳）图示为一个足球静止在水平地面上，请画出它受力的示意图。

10.（2022毕节）如图是气象部门放飞的高空探测气球。气球与探测仪器沿水平方向做匀速直线运动，O是探测仪器的重心，请画出探测仪器的受力示意图（不计空气阻力）。

11.（2022湖南衡阳）学校劳动实践基地南瓜挂满藤，请你在图中画出南瓜A的受力示意图。

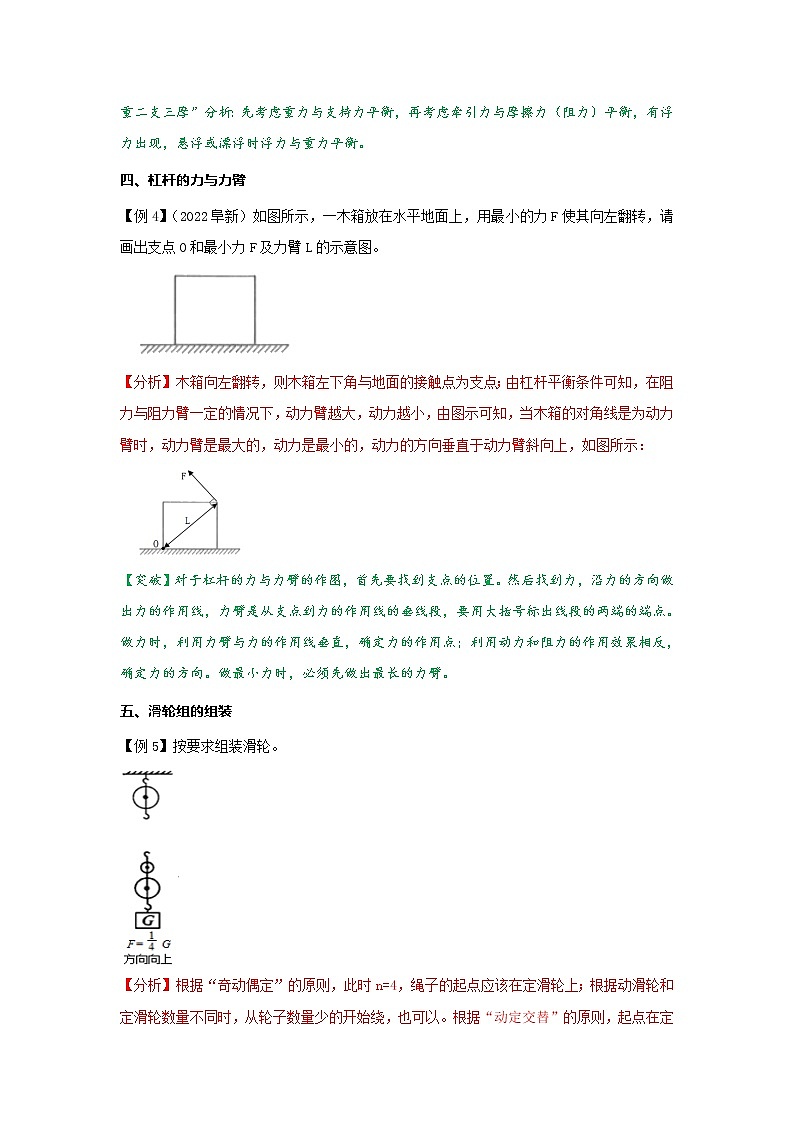

12.（2022济宁）中国古代人民为了抵御入侵，常在城池周围建造护城河，通过吊桥升降控制人员进出。如图是吊桥被拉起时的模型图，请在图中画出拉力F的力臂。

13．（2022遵义）人体中的某些部位具有杠杆的功能，图甲所示为人握住哑铃锻炼的情景，其简图如图乙所示。肱二头肌收缩对手臂产生一个拉力F，使手臂绕肘关节“O”转动，请在图乙中作出哑铃所受重力的示意图和拉力F的力臂L。

14.（2022苏州） 在图中画出杠杆的阻力臂l，并在A点画出使杠杆静止在图示位置的最小力F。

15.将下图中的滑轮组装为最省力的情形。
