人教：八上第五章 粤教沪科：八上第三章
　　 透镜(6年3考，2025、2021、2020年考)

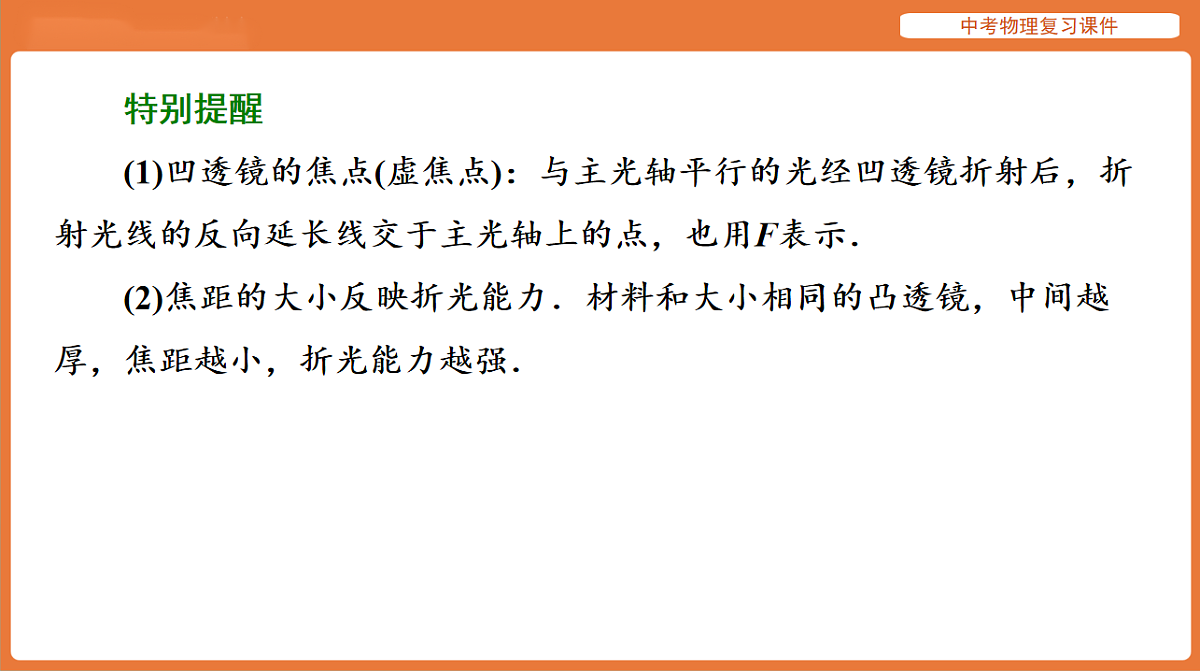

　　特别提醒　　(1)凹透镜的焦点(虚焦点)：与主光轴平行的光经凹透镜折射后，折 射光线的反向延长线交于主光轴上的点，也用F表示．　　(2)焦距的大小反映折光能力．材料和大小相同的凸透镜，中间越 厚，焦距越小，折光能力越强．
　　1．(1)光线经过甲、乙两透镜后的折射光线如图所示，则甲是 ⁠ ，乙是 ．(均选填“凸透镜”或“凹透镜”)
　　(2)请将丙、丁中的折射光线补画完整．(F是透镜的焦点)
　　思路点拨►判断透镜对光有会聚或发散作用的方法：
甲 乙
　　(1)延长入射光线，若经透镜折射后的光线在入射光线延长线的内 侧，说明该透镜对光有会聚作用，为凸透镜，如图甲．
　　(2)若折射后的光线在入射光线延长线的外侧，说明该透镜对光有发 散作用，为凹透镜，如图乙．

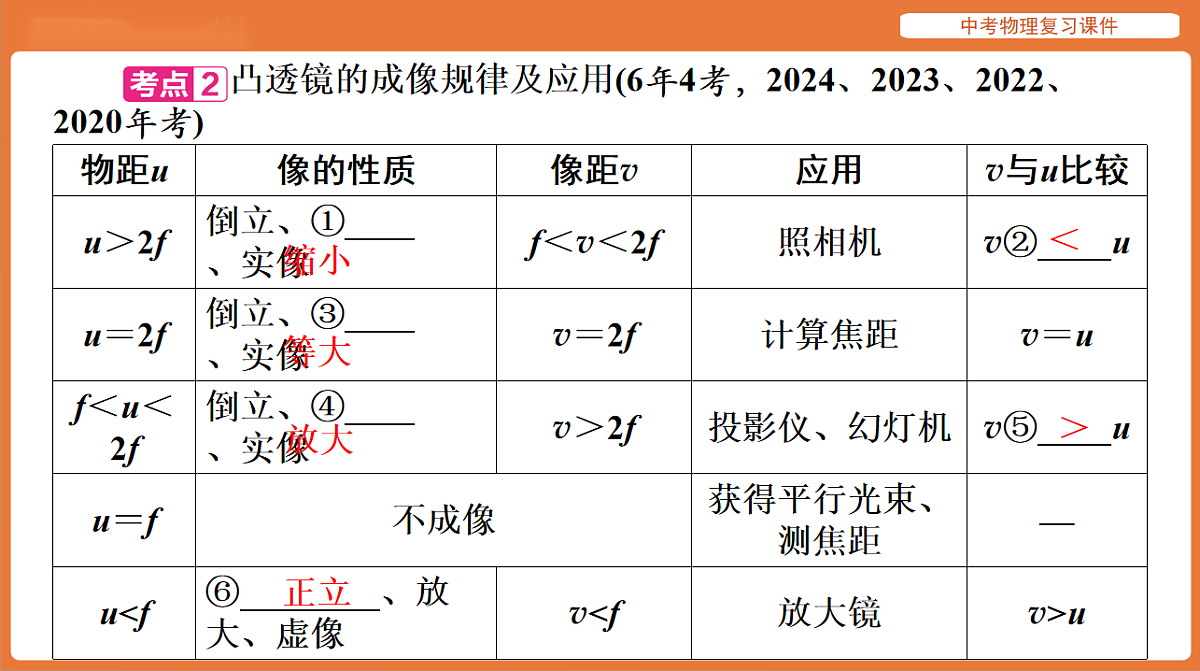

　　 凸透镜的成像规律及应用(6年4考，2024、2023、2022、 2020年考)
　　特别提醒　　(1)静态规律：一倍焦距分虚实，二倍焦距分大小；虚像同侧正，实 像异侧倒．　　(2)动态规律：成实像时，物近像远像变大；成虚线时，物近像近像 变小．
　　2．(2025·德阳)小刘用焦距为10 cm的凸透镜探究成像规律．当蜡 烛、凸透镜和光屏的位置如图所示时，蜡烛在光屏上所成的像是 （　C　）
　　思路点拨►找到物距和像距的关系，根据凸透镜成像规律判断成像 性质及应用．
　　3． (2025·宜宾)在探究凸透镜成像规律时，点燃蜡烛后，调节蜡 烛、透镜、光屏的位置，直到光屏上出现清晰的像．第一次调节好后如 图所示，下列说法正确的是（　B　）
　　4．如图所示，轩轩同学在做“探究凸透镜成像的规律”实验中， 记录并绘制了像到凸透镜的距离v与物体到凸透镜的距离u的关系图像， 下列说法中正确的是（　C　）
　　5．生活物理小明将凸透镜正对太阳光，在距离凸透镜10 cm的白纸 上呈现一个最小、最亮的光斑，此凸透镜的焦距为 cm.如图是他 用该凸透镜观看书本上“中国梦”三个字时的情况，如果他想看到更大 的正立的“国”字，小明需要将凸透镜 (选填“远离”或“靠 近”)书本，凸透镜和书本的距离应满足的条件是 ⁠．
　　 生活中的透镜(6年1考，2024年考)
　　6．(2024·深圳)航空器可用于高空摄影、旅游观光等，航空器的摄 像头相当于 ⁠透镜，远处的物体通过摄像头成倒立、缩小 的 (选填“实”或“虚”)像．在摄像头远离物体的过程中，像的 大小将变 ⁠．
　　7．工匠师维护精密仪表时，在眼睛前戴一个凸透镜，便于观察仪 表的细微之处，如图所示．
　　(1)凸透镜起到 ⁠的作用．　　(2)凸透镜与仪表的距离应在凸透镜的 ⁠焦距范围之内．　　(3)通过凸透镜看到的是仪表 (选填“正立”或“倒立”)的 像，像的位置与仪表的位置在凸透镜的 ⁠侧．
　　8. 如图所示，小明利用凸透镜来研究电影放映时银幕上的影像 情况．
　　(1)进入影院，小明发现银幕表面较为粗糙，观众在不同位置都可以 看到银幕上的影像，这是因为光在银幕上发生了 ⁠反射．
　　(2)小明在银幕上看到了清晰的影像，这个影像相对于胶片上的图案 是 (选填“正立”或“倒立”)的．同时，影像又是放大的，这 是因为胶片放在了距离镜头 (填序号)的位置．
　　(3)放映过程中，影像大小超出了银幕边界，要使影像缩小到银幕范 围且仍然清晰，在放映机镜头靠近银幕的同时，还要将胶片到镜头的距 离调 (选填“大”或“小”)一些．
　　 眼睛和眼镜
　　一、近视眼、远视眼及其矫正
　　9.随着年龄的增长，人体机能的下降，容易导致视力下降．如图所 示，关于近视眼及其矫正的原理图正确的是（　B　）
　　 ① ② ③ ④
　　思路点拨►眼睛成倒立、缩小的实像，工作原理和照相机相 同．近视眼、远视眼的成因及矫正可以用口诀“近前远后，近凹远 凸”进行记忆．
　　10．小彤的爷爷能看清远处的物体，却看不清近处的物体，是因为 来自近处某点的光会聚在他视网膜的 (选填“前”或“后”)方， 小彤推断爷爷可能患上了 (选填“近”或“远”)视眼，需要佩 戴 (选填“凸”或“凹”)透镜进行矫正．
　　11. 如图，小红找到两个焦距不同的放大镜模拟望远镜观察远处的 景物，其中较远的物镜的作用是使物体成 、 ⁠ 的 像，目镜相当于 ，成 、 ⁠ 的 ⁠像．
探究凸透镜的成像规律(2020年考)
　　 芳芳在做探究“凸透镜成像规律”的实验：

甲 乙
　　基础设问　　(1)为使观察到的实验现象更明显，实验应在 (选填“较 暗”或“较亮”)的环境下进行．　　(2)实验前，调节发光二极管中心、透镜光心和光屏中心大致在 ⁠ ，其目的是 ⁠．
　　(3)如图甲所示，一束平行于凸透镜主光轴的光经过凸透镜后，在光 屏上形成了一个最小、最亮的光斑．由图甲可知，凸透镜对光具有 ⁠ 作用，该凸透镜的焦距是 ⁠cm.
　　(4)如图乙所示，芳芳将发光物体移至光具座上20 cm刻度线处，移 动光屏，直到发光物体在光屏上成清晰的像，则该像是 (选填 “放大”“等大”或“缩小”)的实像；生活中的 (选填“照 相机”或“投影仪”)就是利用这个规律制成的．
　　(5)芳芳将发光物体移至光具座上35 cm刻度线处，在凸透镜位置不 变时，要在光屏上成清晰的像，光屏应向 (选填“靠近”或 “远离”)凸透镜方向移动，该像是 (选填“倒立”或“正立”) 的实像；生活中的 (选填“照相机”或“投影仪”)就是利用 这个规律制成的.
　　(6)芳芳将发光物体移至光具座上45 cm刻度线处，从凸透镜的右侧 通过凸透镜可以看到发光物体 (选填“倒立”或“正立”)的 像，此时 (选填“能”或“不能”)在光屏上接收到清晰的像； 生活中的 ⁠就是利用这个规律制成的．
　　拓展创新　　(7)实验中，若发光物体为燃烧的蜡烛且在不断缩短，导致光屏上的 像向 (选填“上”或“下”)移动．为了使烛焰的像能成在光屏中 央，在不更换实验器材的情况下，请写出一种可行的方法： ⁠ ⁠．
调节(或将凸透镜向下调节或将光屏向上调节)
　　(8)若在实验时，无论怎样移动光屏，在光屏上都得不到像，请你指 出一条可能的原因： ⁠ ⁠．　　(9)如果保持发光物体和凸透镜的位置不变，把光屏向右移一小段距 离后，要想在光屏上再次得到清晰的像，可在发光物体与凸透镜之间放 一个 (选填“近视”或“远视”)眼镜．
蜡烛在焦点以内(或烛焰在焦点上，或烛焰、凸
透镜、光屏的中心不在同一高度，或像距太大)
　　(10)实验中光屏上已成清晰的像，若用焦距相同、直径更大的凸透 镜替换原透镜，则光屏上呈现的像比原来的像 (选填“更 大”“更小”或“更亮”)．若将凸透镜更换为一个焦距稍小的凸透 镜，则光屏 (选填“靠近”或“远离”)凸透镜才能承接到清晰 的像，此时的像与换凸透镜前相比 (选填“变大”“变小”或 “不变”)．
　　(11)实验中芳芳不小心用手指尖触摸到了凸透镜，此时光屏上 ⁠ (选填“会”或“不会”)有她指尖的像，像的亮度会 (选 填“变亮”“变暗”或“不变”). 　　(12)实验中用“F”形发光二极管而不用发光物体，其好处是 ⁠ ．(写出一条即可)
　　(13)在老师的指导下，芳芳用自制的水透镜替换凸透镜继续进行实 验，如图丙所示，移动光屏，在光屏上成清晰的像．若利用注射器向水 透镜内注水，其会聚能力 (选填“变强”或“变弱”)，要使光 屏上再次成清晰的像，小明提出了两种不同的解决方案：　　方案一：仅将光屏向 (选填“远离”或“靠近”)水透镜的 方向移动一段距离．　　方案二：仅在水透镜和发光物体之间放一块合适的 (选填“凹”或“凸”)透镜．
　　1． 放大镜是中央比边缘 ⁠的透镜，如图所示，将放大镜正对 着太阳，调整它与地面的距离，地面上会形成 ⁠的光斑， 这是由于光的 形成的，这个光斑的位置就是凸透镜 ⁠ 所在的位置．
　　2．如图是用照相机拍照的情景．照相机成的像是倒立、 ⁠ 的实像，判断成实像的依据是照相机成的像 (选填“能”或“不 能”)用感光胶片承接．要使胶片上的像变大，应将镜头适当 ⁠ (选填“靠近”或“远离”)被拍的人．
　　3．如图是投影仪的成像原理图，此时投影仪所成的像到镜头的距 离 (选填“大于”“小于”或“等于”)投影片到镜头的距离， 所成的是 (选填“正立”或“倒立”)、放大的像．要使屏幕上 的像变小，应将镜头适当 (选填“向上”或“向下”)调节．
　　4．如图所示，在一个圆柱形玻璃瓶中装入适量水，将一支铅笔紧 贴玻璃瓶的一侧放置，透过玻璃瓶看到铅笔尖“变长”了，此时成的像 是 ⁠、放大的虚像．将铅笔渐渐远离玻璃瓶，到一定距离后，铅 笔尖的方向会改变，此时看到的是铅笔的 (选填“实”或“虚”) 像；在此基础上将铅笔再远离玻璃瓶，像会 (选填“变 大”“变小”或“不变”)．
　　1． 如图所示，一束平行光经过虚线框中的光学元器件后，光路发 生了偏折，则虚线框中可放入的元器件为（　D　）
　　2．如图为青少年眼病患者眼球与正常眼球对比图．关于该患者的 晶状体及视力矫正，下列说法正确的是（　A　）
　　3．用焦距为15 cm的凸透镜探究凸透镜成像规律．实验中将同一蜡 烛先后放在光具座的a、b、c、d四个位置，如图所示．移动光屏观察烛 焰的成像情况，下列选项不正确的是（　C　）
　　4．如图是小莉用照相机先后拍摄的两张赛车的图片，下列说法正 确的是（　C　）
　　5．(2025·广东)放大镜属于 (选填“凸”或“凹”)透镜．如 图，邮票通过透镜所成的像是 (选填“实”或“虚”)像，邮票到 透镜的距离 (选填“大于”或“小于”)透镜的焦距．
　　6．(2024·广东)广东生产的无人驾驶电动垂直起降航空器首飞成 功，彰显了我国科技在城市空中交通领域的领先地位．航空器可用于高 空摄影、旅游观光等，航空器的摄像头相当于 ⁠透镜，远处的物体 通过摄像头成倒立、缩小的 (选填“实”或“虚”)像．在摄像头 远离物体的过程中，像的大小将变 ⁠．
　　7．(2022·广东)如图所示，电子蜡烛的“烛焰”通过凸透镜在光屏 上成一个清晰 立的实像，利用这一成像规律可制成 ⁠ (选填“照相机”“投影仪”或“放大镜”)．若保持蜡烛和光屏的 位置不变，仅将凸透镜更换成另一个焦距相同、尺寸更大的凸透镜，此 时光屏上像的大小与原来的像对比应 (选填“变大”“变小” 或“不变”)．
　　8．(2020·广东)如图所示，点燃的蜡烛及焦距为15 cm的凸透镜固定 在光具座上，要在光屏上承接到烛焰 (选填“正立”或“倒 立”)、放大的清晰实像，需将光屏向 (选填“左”或“右”)移 动；一段时间后，蜡烛变短了，烛焰在光屏上成的像会向 (选填 “上”或“下”)移．
　　9．(2024·滨州)根据图中的入射光线或折射光线，画出相应的折射 光线或入射光线．
　　10．如图所示，根据透镜对光的作用，将图中三条光线补充完整．
　　11．(2025·广东)请在图中画出平行于主光轴的两条入射光线经过透 镜后的光线．
　　12． (2021·广东)如图所示，蜡烛的烛焰中心A在主光轴上，距离凸 透镜光心O二倍焦距以外．
　　(1)根据凸透镜成像规律，在图甲中标出A所成的像A′的大致位置．　　(2)借助辅助线或光路图，在图乙中找到A所成的像A′的确切位置， 保留作图痕迹．
　　13．(2023·广东)小明在学习了凸透镜成像的规律后，继续深入探 究．他选用下表中某一规格的凸透镜做实验，调整好器材后如图甲所 示，此时烛焰在光屏上成放大的像．
　　(1)光屏上的像是实像还是虚像？ ⁠．　　(2)一段时间后，小明发现烛焰的像如图乙所示，此时将蜡烛 向 ⁠调节可以使烛焰的像移到光屏中央．
　　(3)小明选的凸透镜焦距为 ⁠cm.
　　(4)小明将蜡烛换成F字光源，调整了光源和光屏的位置，在光屏上 仍可观察到清晰的像，如图丙所示，则小明看到的像应是 (选填 字母)．
