2023-2024年北京市中考物理模拟题分类精选21电功　电功率（Word版附答案）

这是一份2023-2024年北京市中考物理模拟题分类精选21电功　电功率（Word版附答案），共37页。
B．L1两端的电压等于L2两端的电压
C．L1的电阻小于L2的电阻
D．L1的额定功率小于L2的额定功率
答案：D
11．[2024·大兴一模]图8所示为一款储水式电热水器，通过控制开关可以使电热水器分别在两个不同档位下工作，主要参数如表1所示。当电热水器正常工作时，下列判断中正确的是
图8
表1
A．当电热水器在标准档时，消耗的电能较少
B．当电热水器在速热档时，电路中的电流为4A
C．当电热水器在标准档时，接入电路的总电阻为55Ω
D．当电热水器在速热档时，每小时消耗的电能为2000kW·h
答案：C
9．[2024·丰台一模]观察两种家用电器的铭牌，下列说法正确的是
电热水器
额定电压220V
工作频率50Hz
额定功率2000W
电饭锅
额定电压220V
工作频率50Hz
额定功率800W
A．电热水器消耗的电能一定比电饭锅消耗的电能多
B．1kW·h的电能可以供电热水器正常工作2小时
C．两种家用电器正常工作时，电饭锅的工作电流大
D．两种家用电器正常工作时，电热水器比电饭锅消耗电能快
答案：D

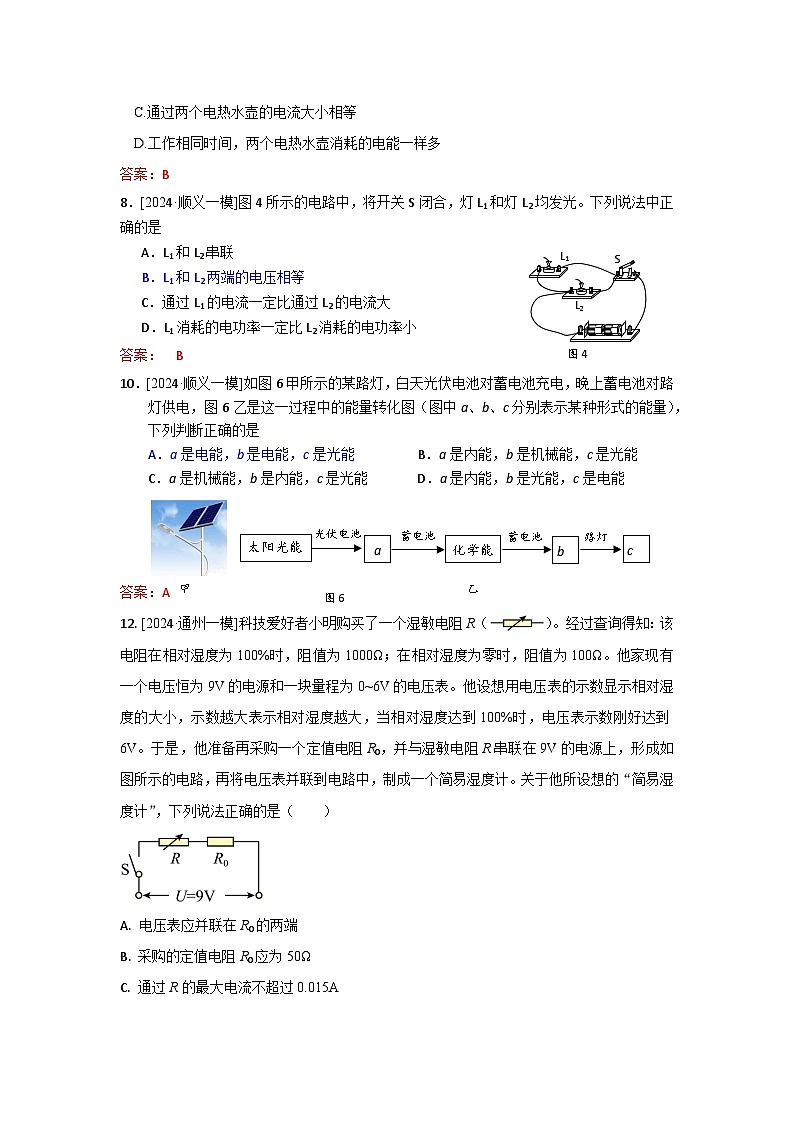

9. [2024·东城一模]额定电压相同的甲、乙两个电热水壶，甲的额定功率为800W，乙的额定功率为1000W。两个电热水壶都正常工作时，下列说法正确的是
A.甲电热水壶的加热电阻阻值较小
B.电流通过乙电热水壶做功较快
C.通过两个电热水壶的电流大小相等
D.工作相同时间，两个电热水壶消耗的电能一样多
答案：B
8．[2024·顺义一模]图4所示的电路中，将开关S闭合，灯L1和灯L2均发光。下列说法中正确的是
图4
L1
L2
S
A．L1和L2串联
B．L1和L2两端的电压相等
C．通过L1的电流一定比通过L2的电流大
D．L1消耗的电功率一定比L2消耗的电功率小
答案： B
10．[2024·顺义一模]如图6甲所示的某路灯，白天光伏电池对蓄电池充电，晚上蓄电池对路灯供电，图6乙是这一过程中的能量转化图（图中a、b、c分别表示某种形式的能量），下列判断正确的是
A．a是电能，b是电能，c是光能 B．a是内能，b是机械能，c是光能
C．a是机械能，b是内能，c是光能 D．a是内能，b是光能，c是电能
太阳光能
光伏电池
a
蓄电池
化学能
蓄电池
b
路灯
c
甲 乙
图6
答案：A
12. [2024·通州一模]科技爱好者小明购买了一个湿敏电阻R（）。经过查询得知：该电阻在相对湿度为100%时，阻值为1000Ω；在相对湿度为零时，阻值为100Ω。他家现有一个电压恒为9V的电源和一块量程为0~6V的电压表。他设想用电压表的示数显示相对湿度的大小，示数越大表示相对湿度越大，当相对湿度达到100%时，电压表示数刚好达到6V。于是，他准备再采购一个定值电阻R0，并与湿敏电阻R串联在9V的电源上，形成如图所示的电路，再将电压表并联到电路中，制成一个简易湿度计。关于他所设想的“简易湿度计”，下列说法正确的是（ ）
A. 电压表应并联在R0的两端
B. 采购的定值电阻R0应为50Ω
C. 通过R的最大电流不超过0.015A
D. 该电路总功率的最大值约为0.27W
答案：C
图10
0.3
L
I/A
乙
0.1
0.2
0
U/V
1 . 0
2 . 0
3. 0
A
R
V
L
P
S
甲
12．[2024·石景山一模]如图10甲所示电路，电源电压恒为4.5V，滑动变阻器R的规格为“20Ω、1A”，电流表量程选择“0~0.6A”，电压表量程选择“0~3V”。灯泡L上标有“2.5V、0.3A”字样，其I-U图像如图10乙所示。闭合开关S，为保证电路安全，在移动滑片P的过程中，下列正确的是
A．电路的最大电功率是2.7W
B．灯泡的最小电功率是0.2W
C．滑动变阻器可接入的最大阻值为12Ω
D．滑动变阻器可接入的最小阻值为5Ω
答案：C
15．[2024·延庆一模]如图12甲所示的电路，电源电压恒定不变，R0为定值电阻，R为滑动变阻器（0～25Ω）。闭合开关，调节滑动变阻器，记录电压表示数U、电流表示数I，作出U﹣I关系图像如图12乙所示。则下列判断正确的有
A．电源电压为2.5V
B．R0的阻值为5Ω
C．当电压表示数为1V时，电路消耗的总功率为1.2W
D．当电压表示数为2V时，滑动变阻器消耗的电功率最大
答案：BC
15．[2024·海淀一模]图12甲为某声敏电阻的阻值随声音强弱的等级（单位：dB）变化关系的图像，小明利用该声敏电阻制作了声音强弱的等级检测装置，其简化电路如图12乙所示。电源两端电压为9V并保持不变，电阻R1、R2中的一个是定值电阻，另一个是声敏电阻。已知定值电阻的阻值为10Ω，电压表的量程为0～3V，周围环境声音强弱的等级越大，电压表的示数越大，下列说法正确的是
A．电压表的示数为2V时，声音强弱的等级小于50 dB
B．该电路能测量的最大声音强弱的等级为120 dB
C该电路消耗的最大电功率为2.7W
D．若换用阻值更大的定值电阻，该电路能测量的最大声音强弱的等级将变小
答案：ACD
甲
S
R0
A
40
30
20
10
h/cm
Rx/Ω
0
20
40
60
乙
图14
Rx
15．[2024·房山一模]我国自主研发的“奋斗者”号深海潜水器在马里亚纳海沟成功下潜万米深度，创造了中国载人深潜的新纪录。某兴趣小组为模拟潜水器设计了测量下潜深度的电路，如图14甲所示。该电路由电流表、定值电阻R0、压敏电阻Rx、电压恒为U＝3V的电源组成，压敏电阻阻值随水深度变化的图像如图14乙所示。当模拟潜水器下潜至10cm深度时，电流表的示数为0.06A，下列说法正确的是
A．压敏电阻Rx的阻值随深度的增加而减小
B．定值电阻R0 的阻值为30Ω
C．当水深60cm时，R0 的功率为0.1W
D．该电路的最小功率为0.15W
答案：AD

18．[2024·房山一模]小华用图18甲所示电路测量额定电压为2.5V小灯泡的额定功率。
丙
图18
甲
A
B
S
P
乙
（1）闭合开关S后，电压表示数如图18乙所示，要使小灯泡正常发光，则滑动变阻器的滑片P应向______端移动（选填“A”或“B”）。
（2）移动滑动变阻器的滑片P，当小灯泡正常发光时，电流表的示数如图18丙所示，此时通过小灯泡的电流为________A。该小灯泡的额定功率为________W。
答案：18．（1）A （2）0.3 0.75
L
S1
图24
S2
R0
25．[2024·海淀一模]如图24所示的电路中，定值电阻R的阻值为25Ω，电源两端电压为2.5V并保持不变，只闭合开关S1时，电流表的示数为0.3A，小灯泡正常发光。求：
（1）小灯泡的额定功率。
（2）开关S1和S2均闭合后，电流表的示数。
答案：25．（1）小灯泡的额定功率P=UIL=2.5V×0.3A=0.75W
（2）开关S1和S2均闭合后，通过小灯泡的电流IL=0.3A
通过电阻R的电流IR=U/R=2.5V/25Ω=0.1A
电流表的示数I= IL+IR=0.3A+0.1A=0.4A

S
R1
R2
图20
25．[2024·门头沟一模]如图20所示，电阻R1阻值为10Ω，R2的阻值大于R1。闭合开关后，R2消耗的电功率为1.8W，干路电流为0.9A，求电源电压U。
答案：25. 示例：
UR1+P2U=I …
U10Ω+1.8WU=0.9A
解得：U=6V或U=3V 根据已知R2＞R1，可知U=6V
26．[2024·大兴一模]如图24所示，电源两端电压保持不变，电阻R1的阻值为10Ω，电阻R2的阻值为50Ω。闭合开关S，电阻R2两端的电压为10V。求：
S
R1
R2
图24
（1）电源两端的电压。
（2）电路消耗的总功率。
答案：26．（1）电路中的电流
R1两端的电压所以，
电源两端的电压
（2）
25．[2024·房山一模]图24所示电路，电源两端电压4V保持不变，闭合开关S，当滑动变阻器的滑片P位于某一位置时，小灯泡L正常发光，电流表示数为0.5A ，电压表示数为1.5V。
图24
L
B
A
P
C
D
甲
S
（1）画出图24所示电路的电路图；
（2）求小灯泡的额定电压；
（3）求小灯泡的额定功率。
答案：25．（1）电路图见下图

（2）已知小灯泡正常发光时，通过小灯泡的电流I=0.5A，滑动变阻器两端电压U滑=1.5V时，灯泡的额定电压UL= U-U滑=4V-1.5V=2.5V
（3）小灯泡正常发光时，两端电压UL=2.5V，通过小灯泡的电流IL=0.5A
小灯泡正常发光时的电功率PL=ULIL=2.5V×0.5A=1.25W
25．[2024·丰台一模]如图24甲所示的电路中，电源两端电压为6V并保持不变，闭合开关S，测得定值电阻R0在不同电压下的电流，并利用所测的数据绘制出通过R0的电流I随其两端电压U变化的图像，如图24乙所示。
图24
（1）画出实物电路所对应的电路图；
（2）求电流表示数为0.3A时，滑动变阻器RP接入电路的阻值；
（3）求电压表示数为2V时，R0的电功率。
答案：25解：
（1）电路图见图
（2）由图像可知，通过R0的电流I1=0.3A时，R0两
端电压U1=1.5V
U2=U−U1=6V−1.5V= 4.5V
I2=I1=0.3A
RP===15Ω
（3）由图像可知，R0两端电压U1′=2V时，通过R0的电流I1′=0.4A
P= U1′I1′=2V×0.4A=0.8W
(其它解法正确的，均可相应得分)

+
S
R0
RP

26．[2024·西城一模]如图所示的电路中，定值电阻R0为10 Ω，电源两端电压为3V并保持不变。闭合开关S，调节滑动变阻器RP，使电压表示数为1V。
（1）画出实物电路所对应的电路图；
（2）求RP接入电路的阻值；
（3）求R0的电功率。
答案：26.解：（1）电路图见右图。
（2）串联电路中的电流

RP两端的电压UP＝U-U0＝3V-1V＝2V
RP接入电路的阻值RP
（3）

25. [2024·东城一模]小东用图甲所示的电路，测得电阻R在不同电压下的电流大小，并利用所测的数据绘制出电流I随其两端电压U变化的图像，如图乙所示。电源两端电压为3V并保持不变。求：
（1）电阻R的阻值；
（2）当电压表的示数为2V时，滑动变阻器的功率P。
答案：25.示例:
（1）由图像可知,当通过该电阻的电流为0.3A,加在其两端电压为3V时
（2）当电压表示数为2V时,电路的等效电路图如图3所示
U2=U-U1 = 1V
P=U2I=1V×0.2A=0.2W
（其他解法合理即给分）
25．[2024·顺义一模]右表中列出了一款电热水壶部分技术参数。由此计算：
（1）这款电热水壶正常工作时的电流；
（2）电热水壶正常工作5min能烧开一壶水，则电热水
壶烧开一壶水所消耗的电能。
答案：25．解：（1）由电功率公式P=UI得电路中的电流I为
QUOTE I=PU=1320W220V=6A
（2）t=5min=300s
根据W=Pt得出电路中消耗的电能为
W=Pt=1320W×300s=3.96×105J
S
R1
R2
A2
A1
25．[2024·朝阳一模]如图所示的电路中，电源两端电压保持不变，电阻R1的阻值为10Ω。闭合开关S，电流表A1的示数为1.6A，电流表A2的示数为0.6A。求：
（1）电源电压。
（2）电阻R1的电功率。
（3）通电10s电阻R2消耗的电能。
答案：25．解：
（1）I1＝I－I2＝1.6A－0.6A＝1A
U＝U1＝I1 R1＝1A×10Ω=10V
（2）P1＝UI1＝10V×1A＝10W
（3）W2＝UI2t＝10V×0.6A×10s＝60J
[2024平谷一模]如图所示的电路，电源电压恒为6V，滑动变阻器R2上标有“ 20Ω 1A”字样。
画出实物电路所对应的电路图；
闭合开关S后，滑片P在最右端时，电流表示数为0.2A。求通电10s，定值电阻R1消耗的电能。
答案：25．（1）图略
U2=I×R2=0.2A×20Ω=4V
U1=U-U2=6V-4V=2V
W1=U1×I×t=2V×0.2A×10S=4J
27. [2024通州一模]图中所示是某型号电饭锅内部简化电路。与是阻值不变的发热电阻。温控开关S可以根据实际情况使电饭锅处于加热或保温状态。下表是该电饭锅的铭牌。求：
（1）画出电路处于保温状态时的等效电路图；
（2）的阻值；
（3）电饭锅在保温状态下正常工作15min所消耗的电能。
答案：（1）由题意可知保温状态时两个电阻串联，等效电路如下图：
（2）由题意可知加热状态时只有一个电阻接入电路，加热时等效电路如图
则的阻值为
（3）电饭锅在保温状态下正常工作15min所消耗的电能为
（2）；（3）
图25
S
R1
R2
A
25．[2024·石景山一模]如图25所示的电路中，电源两端电压U=3V并保持不变，电阻R1的阻值为10Ω。闭合开关S后，电流表的示数I=1.8A。求：
（1）通过电阻R1的电流大小。
（2）电阻R2的阻值。
（3）10s内整个电路消耗的电能。

答案：
26．[2024燕山一模]如图 19 甲所示是某家用取暖器，其铭牌如图 19 乙所示。求：
该取暖器正常工作时通过的电流。
（2）该取暖器正常工作 10min 消耗的电能。
答案：(1) I=PU=2200W220V=10A
（2）W=Pt=2200W×10×60s=1.32×106J
2024二模
R1
细
粗
R2
11．[2024·西城二模]如图是两个定值电阻R1、R2的内部结构图，R1、R2所用电阻丝（涂有绝缘漆）粗细均匀、材料相同，分别缠绕在相同的圆柱形绝缘棒上，圈数分别为43圈和33圈，R1的电阻丝比R2的电阻丝细。将R1、R2串联在电路中工作一段时间，下列说法中正确的是
A．R1的电功率一定大于R2的电功率
B．通过R1的电流大于通过R2的电流
C．R1两端的电压等于R2两端的电压
D．R1消耗的电能小于R2消耗的电能
答案：11．A
26．[2024·西城二模]如图所示的电路中，电源两端电压为4V且保持不变。当开关S1闭合、S2断开时，电阻R1消耗的电功率P1为2W；当开关S1、S2都闭合时，电流表的示数为0.75A。求
（1）通过电阻R1的电流。
R2
S2
S1
A
R1
（2）电阻R2的阻值。
（3）通电20s，电阻R2消耗的电能。
答案：26.解：（1）
（2）

（3）W2＝I22R2t＝(0.25A)2×16Ω×20s＝20J
15.[2024·东城二模]小东连接了如图甲所示的实验电路，闭合开关S，将滑动变阻器的滑片P从某位置向左调节至最左端，并分别记录电流表、电压表的示数，根据获得的数据绘制出电流表示数I随电压表示数U变化的图像如图乙所示。已知电源电压为6V，小灯泡的额定电压为6V。下列说法正确的是
A.小灯泡的额定功率为3W
B.小灯泡的阻值为12Ω
C.此过程中滑动变阻器接入电路的最大阻值为55Ω
D.调节滑片P，当小灯泡的电功率是滑动变阻器电功率的2倍时，滑动变阻器接入电路的阻值为5Ω
答案：ACD
25.[2024·东城二模]如图所示的电路中，电阻R1＝10Ω,电阻R2＝50Ω，电源电压为6V且恒定不变。闭合开关S，求：
（1）电路中的电流I;
（2）通电50s，电路消耗的总电能W。
答案：25.示例：
（1）串联电路的总电阻R总＝R1+R2=10Ω+50Ω=60Ω
电路中的电流
（2）电路消耗的总电能 W=Ult=6V×0.1A×50s=30J
图20
S
R1
A
R2
A1
25．[2024·昌平二模]如图20所示，电源两端电压U保持不变，电阻R1阻值为10Ω，电阻R2阻值为6Ω。闭合开关S后，电流表A1的示数I1为0.6A。求：
（1）电源两端电压U；
（2）电路的总功率P。
答案：25．（1） U=I1R1=0.6A×10Ω=6V
（2） I2 =U/R2=6V/6Ω=1A
I=I1+I2=0.6 A+1A=1.6A
P=UI=6V×1.6A= 9.6W
图22
S
P
V
A
R1
R2
[2024·门头沟二模]如图22所示电源电压6V保持不变，电压表量程为0—3V，电流表量程为0—0.6A，定值电阻R1的阻值为10Ω，滑动变阻器R2上标有“20 Ω 0.5 A”字样。在保证电路中原件安全的情况下。求：
滑动变阻器的变化范围
（2）在此范围内电阻R1的功率变化范围
答案：P
R1
R2
U
U1
U2
26.如图所示：
解：分析：由题意允许通过R2的最大电流为0.5 A；I1=0.5A＜电流表量程
电压表测量定值电阻R1两端的电压：
U1=I1R1=0.5A×10Ω=5V＞电压表的量程，即：调节滑动变阻器时，不能使电路中的电流为0.5A;
U1=3V
P1=U1I1=3V×0.3A=0.9W
调节滑动变阻器使其为最大阻值20 Ω，此时电路中的电流最小，滑动变阻器两端的电压最大；
R总=R1+R2=10Ω+20Ω=30Ω
滑动变阻器的变化范围: 10～20 ；R1的功率变化范围0.9W～0.4W
其它解法正确即可给分
R
S
R0
A2
A1
V
9．[2024·海淀二模]如图是一种湿度测试仪的电路，R0为定值电阻，R为湿敏元件（阻值随湿度增大而减小，电路图符号 ）。电源两端的电压保持不变，闭合开关 S，当环境湿度增大时，下列说法正确的是
A．电压表的示数增大
B．电流表A2与电流表A1的示数之差不变
C．电压表与电流表A1的示数之比不变
D．电路的总功率变小
答案：B
25．[2024·海淀二模]如图所示是某款家用电热器的简化电路，R1、R2为阻值一定的电热丝，R1的阻值为66Ω。将该电热器接入电压恒为220V的电路中，电热器高温挡的功率为1100W。求：
R2
R1
S1
S2
U=220V
（1）高温挡时电路中的电流。
（2）电热丝R2的阻值。
（3）低温挡的功率。
答案：25．
（1）高温挡时，电功率P=UI
所以，电路中的电流I=P/U=1100W/220V=5A
（2）高温挡时，只有R2接入电路
所以，R2=U/I=220V/5A=44Ω
（3）低温挡时，R1和R2串联，低温挡的功率
P'= U2/（R1+R2）=（220V）2/（66Ω+44Ω）=440W
甲
乙
18．[2024·朝阳二模]小阳利用电压表和电流表测量小灯泡的电功率。实验过程中，与小灯泡并联的电压表的示数如图甲所示，与小灯泡串联的电流表的示数如图乙所示，则电压表的示数为_______V，电流表的示数为_______A，此时所测量的小灯泡的电功率为_______W。
答案：18．2.20.30.66
25．[2024·朝阳二模]如图所示的电路中，R为定值电阻，电源两端电压为9V不变。闭合开关S，移动滑动变阻器RP的滑片置某位置时，电压表的示数为6V，电流表的示数为0.6A。
S
R
RP
（1）画出实物电路所对应的电路图。
（2）求电阻R的阻值。
（3）求此时滑动变阻器Rp的电功率。
答案：25．解：
V
S
RP
A
R
（1）
（2）R＝UR/I＝6V/0.6A＝10Ω
（3）Up＝U－UR＝9V－6V＝3V
Pp＝UpI＝3V×0.6A＝1.8W
图3
S
R1
R2
5．[2024·房山二模]图3所示电路，电阻阻值R1＜R2。闭合开关S后，R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2，R1、R2的电功率分别为P1、P2。下列判断正确的是
A．I1 P2
答案：B
图22
S
R1
A
R2
A1
25．[2024·房山二模]图22所示电路，电源两端的电压保持不变，R2的阻值为30Ω。闭合开关S后，电流表A的示数为0.6A，电流表A1的示数为0.2A。
求：（1）通过R2的电流；
（2）电源电压；
（3）电路消耗的总功率。
答案：25．（1）I2=I-I1=0.6A-0.2A=0.4A
（2）U=U2=I2R2=0.4A×30Ω=12V
（3）P=UI=12V×0.6A=7.2W
17．[2024·大兴二模]如图14所示，电能表的示数为______ kW·h。
单项电能表
kWh
220V 10(20)A 50Hz
2500r/kWh
2
0
3
1
6
答案：2031.6
图24
S1
S2
27．[2024·大兴二模]如图24所示，为某品牌电吹风机内部电路的简化示意图，图中 eq \\ac(○,M)是电风扇，R是电热丝，电源电压为220V且保持不变。只闭合开关S1时，吹风机吹冷风，此时电路消耗的电功率为120W，当开关S1、S2均闭合时，吹风机吹热风，此时电路消耗的电功率为1000W。求：
（1）只闭合开关S1时，通过电风扇 eq \\ac(○,M)的电流。（计算结果保留两位小数）
（2）吹热风时，电热丝R的阻值。
答案：27．（1）通过电风扇的电流：
电流通过电阻R消耗的功率：
通过电阻R的电流：IR=PRU=880W220V=4A
电阻丝R的电阻：R=UIR=220V4A=55Ω
25. [2024·平谷二模]小华用图甲所示的电路，测得小灯泡L在不同电压下的电流大小，并利用所测的数据绘制出电流I随其两端电压U变化的图像，如图乙所示。电源两端电压为8V并保持不变。求：
（1）当电压表的示数为2.5V时，小灯泡的电阻
（2）当电流表示数为0.12A时，滑动变阻器的电功率；
答案：答案：25．（1）RL=UL/IL=2.5V/0.1A=25Ω
（2）UP=U-UL´=8V-3.5V=4.5V
P=UP×IP=4.5V×0.12A=0.54W
16.[2024·燕山二模]（2）如图14所示，电能表的示数为___kW⋅h。
答案：16 (2) 2022.1
24.[2024·燕山二模]如图21所示的电路中,电源两端电压为2 V且保持不变,电阻R1=4Ω,R2=8Ω。求:
图21
(1)开关S1闭合、S2断开时,电流表的示数I1。
（2）开关S1、 S2都闭合时,电路的总功率P。
答案：24
（1）电流表示数I1=U/R1=2V/4Ω=0.5A
（2）通过电阻R2的电流I2=U/R2=2V/8Ω=0.25A
电路的总功率P=U（I1+ I2）=2V×（0.5A+0.25A）=1.5W
2023年
25．[2023·西城一模]图23所示的电路中，定值电阻R1为10 Ω，电源两端电压为3V。闭合开关S，电压表示数为2V。
（1）画出实物电路所对应的电路图；
（2）求定值电阻R2的阻值；
（3）求R1的电功率。
【答案】R
AA
R1
V
S
S
图3
R2
25．解：（1）见图3
（2）通过R2的电流
电阻
（3）电阻R1的电功率 P1=U1 I1=2V×0.2A =0.4W
11．[2023·延庆一模]某同学设计的煤气检测电路如图6所示，电源电压不变，
N
R
A
气敏元件
输出信号
S
R为定值电阻，N为气敏元件，其阻值随煤气浓度的升
高而增大。闭合开关S，当煤气浓度升高时，下列判断
正确的是
A．电流表的示数变大 B．输出信号的电压变小
图6
C．R 两端的电压变小 D．电路消耗电能变少
【答案】11．C
14．[2023·门头沟一模]有甲、乙两个电磁炉铭牌如表1所示，当两个电磁炉都正常工作5min时，请你根据表1提供的信息，判断下列说法中正确的是
表1

A. 甲电磁炉两端的电压较高
B. 通过甲电磁炉的电流较大
C. 电流通过甲电磁炉做功较快
D. 乙电磁炉消耗的电能较多
【答案】14. BC
U=220V
S
R
R0
图11
15．[2023·西城一模]图11所示是科技小组设计的模拟某家用电热毯工作电路的示意图。R0是电热毯中的发热电阻丝，R是串联在电路中的电阻，S是控制电热毯处于加热档或保温档的温控开关。该电热毯接入电压恒为220V的电路中，电热毯加热时的功率为110W；电热毯保温时的功率为55W。忽略电阻随温度的变化。下列判断正确的是
A．电热毯加热时，电路中的电流为2A
B．电热毯保温时，开关S应处于断开状态
C．电阻R0的阻值为440Ω
D．电阻R接入电路时，它每分钟消耗电能1650J
【答案】15.B C D
14．[2023·密云一模]图12甲为某款多功能电饭煲，图12乙为该电饭煲的工作原理图。R1和 R2 均为阻值不变的电热丝，S为手动开关，S1为自动控制开关。某次煮饭过程加热时间为0.3 h，保温时间为0.2h。多功能电饭煲的主要参数如下表所示
图12
A. 开关S1闭合时，电饭煲处于保温状态
B. 电热丝R1的阻值55Ω
C. 电热丝R1的阻值495Ω
D. 这次煮饭过程中消耗的电能为1013760J
【答案】BD
16. [2023·门头沟一模]
（4）如图14所示，电能表的示数为kW·h。
单相电能表
kWh
220V 10(20)A 50Hz
360r/kWh
北 京 电 表 厂
2
0
1
9
8
【答案】16. （4）2019.8；
23. [2023·门头沟一模]小辉观察家中“220V 40W”的台灯总比“220V 15W”的壁灯更亮一些，因此小辉认为：额定功率大的灯泡一定比额定功率小的灯泡亮。请你利用实验室给定的器材，设计一个实验说明，小辉的认识是不正确的。实验器材：满足实验要求的电源一个、标有“6V 6W”的灯泡L1和标有“6V 3W”的灯泡L2各一个、滑动变阻器一个、开关一个、导线若干。
（1）在下边方框内画出实验电路图：
（2）简述实验现象

（3）用计算说明: “额定功率大的灯泡一定比额定功率小的灯泡亮”的观点是错误的。


【答案】L1
L2
23.（1）
（2）闭合开关，滑动变阻器调适当位置，观察到灯泡L2比灯泡L1更亮。
（3）灯泡的亮度是由实际功率决定的不是由额定功率决定。依据公式R= EQ \F(U2,P)可知，题目中额定电压相同的两盏灯，额定功率小的电阻大，即灯泡L2的电阻比灯泡L1的电阻大。不考虑温度对电阻影响的情况下，当两灯泡串联时，通过灯泡的实际电流相等，依据公式P=I2R可知，电阻大的实际功率大灯泡更亮，则灯泡L2更亮；当两灯泡并联时，灯泡两端实际电压相等，依据公式P= EQ \F(U2,R)可知电阻小的实际功率大灯泡更亮，则灯泡L1更亮。
26．[2023·延庆一模][2023·延庆一模]在图22所示的电路中，电源两端电压为3V且保持不变，电阻R1的阻值为5Ω。闭合开关S后，电流表的示数为0.2A。求：
图22
R1
R2
A
S
（1）电阻R2的阻值
（2）电阻R1消耗的电功率P1。
【答案】26．
（1）电阻R1两端的电压U1= IR1=0.2A×5Ω=1V
电阻R2两端的电压U2= U-U1=3V-1V=2V
电阻R2的阻值R2=U2 /I=2V/0.2A=10Ω
（2）电阻R1消耗的电功率P1=U1I=1V×0.2A=0.2W
图24
A1
R1
R2
A
S
25．[2023·门头沟一模]如图24所示的电路中，已知R2 = 40Ω，R1的阻值未知。当闭合S时，电流表A1的示数是0.2A，电流表A的示数是0.6A。求：
（1）电源两端的电压；
（2）电阻R1阻值；
（3）电路消耗的电功率
【答案】25. 示例：
（1）16v
（2）80Ω
（3）9.6w
10．[2023·丰台一模]如图5所示的电路中，将开关S闭合，完全相同的灯L1和灯L2均发光。下列说法正确的是
A．灯L1比灯L2亮
B．通过A点的电流等于通过B点的电流
C．灯L1的实际电功率比灯L2的实际电功率小
D．电路中AB两点间的电压大于BC两点间的电压
【答案】10．B
1.[2023·朝阳一模] 在国际单位制中，电能的单位是
A．帕斯卡 B．牛顿 C．焦耳 D．伏特
【答案】1．C
图8
表1
12．[2023·朝阳一模]一款养生壶的有关参数如表1所示，图8甲为其简化电路图，R1和R2为阻值不变的电热丝。当养生壶正常工作时，分别用低档位和高档位给质量为2kg的水加热，绘制的水温随时间变化的图像如图乙所示，c水=4.2×103J/（kg·℃）。下列说法正确的是
A. 闭合S断开S1时，养生壶处于高档位
B. 电热丝R1的阻值为242Ω
C. 使用低档位烧水时的加热效率为70%
D. 使用低档位烧水时的加热效率高于高档位
【答案】12．C
图9
S
R2
R1
A
V
P
15．[2023·丰台一模]如图9所示电路，电源两端电压U=4.5V且保持不变。电阻R1=5，滑动变阻器R2的铭牌上标有“20 0.5A”的字样，电流表的量程为0～0.6A，电压表的量程为0～3V，在保证电路安全的条件下，下列说法正确的是
A．电路中的最大电流为0.6A
B．滑动变阻器R2的阻值取值范围为4～20
C．整个电路消耗电功率的最小值为0.81W
D．电阻R1电功率的最大值为1.25W
【答案】15．BCD
23．[2023·朝阳一模]随着社会发展对于节能减排要求的日益提高，电动汽车正在走进千家万户。充电桩给电动汽车充电分为快充和慢充两种方式。已知快充时的充电功率为40kw，充电电压约为350V；慢充时的充电功率为7kw，充电电压约为220V。现有甲、乙两条充电线，横截面积分别为6mm2和25mm2，若它们的材料和长度均相同，请你分析判断哪条是快充线，并说明理由。
【答案】23．I1＝P1/U1＝4.0×104W/350V≈114A I2＝P2/U2＝7.0×103W/220V≈31.8A I1 >I2
当材料和长度都相同时，横截面积越大的导体电阻越小
甲、乙的材料和长度都相同，且S甲 R乙
根据Q＝I2Rt，快充时电流大，为了减少电流在一定时间内产生的热量，应选用电阻较小的充电线，即选用横截面积较大的乙充电线。
图19
S
R1
A
R2
A1
25．[2023·房山一模]如图19所示，电源两端电压U为8V并保持不变，电阻R1的阻值为10Ω。闭合开关S后，电流表A的示数I为1.2A。
求：（1）电流表A1的示数I1；
（2）电阻R2消耗的电功率P2。
【答案】25．示例：
解：因为并联，R1、R2两端的电压为8V
（1）I1==0.8A
（2）通过R2的电流
I2=II1 =
电阻R2消耗的电功率
P2=U2I2=8V×0.4A=3.2W

图16
S
R2
R1
A1
A
25．[2023·平谷一模]如图16所示，电源电压恒定，电阻R2= 20Ω，闭合开关S，电流表A、A1的示数分别为0.6A和0.2A。求：
（1）电源电压；
（2）通电10s，电阻R1消耗的电能。
【答案】25．（1）I2=I-I1=0.6A-0.2A=0.4A
U=I2×R2=0.4A×20Ω=8V
R0
S
学生电源
v
3 15
D
A
B
P
A
0.6 3
图9
R
（2）W=U×I1×t=8V×0.2A×10S=16J
10．[2023·通州一模]如图9所示的电路，电源电压恒定为6V，R0为10Ω的定值电阻，R为0~20Ω的滑动变阻器。闭合开关，将滑动变阻器的滑片P从左端移动到右端，则下列说法中正确的是
A．电压表可以选择0~3V的量程 B．电流表示数会变小
C．电压表与电流表示数之比保持不变
D．电路的最小功率为1.2W
【答案】10．D
16. [2023·平谷一模]
图8
kW•h
4 8 5 2 7
单相电能表
220V 10(20)A 50Hz
2500r/kW•h
（2）如图8所示，电能表的示数为 kW·h。
【答案】16． （2）4852.7
R1
R2
A
图22
S
26. [2023·通州一模]在图22所示的电路中，电源两端电压为4V且保持不变，电阻R2的阻值为20Ω。当开关S闭合后，电流表的示数为0.6A。
求：（1）电路消耗的电功率；
（2）R1的阻值。
【答案】26. 解：（1）P＝UI＝4V×0.6A＝2.4W （2分）
（2）I2 ＝=0.2A
I1＝I - I2=0.6A-0.2A=0.4A （1分）
（1分）
乙
图5
甲
滑块
8. [2023·石景山一模]利用如图5甲所示的“坐位体前屈测试仪”可以对学生进行身体柔韧性测试。某同学设计了如图5乙的电路图进行模拟测试，测试者向前推动滑块相当于向左移动滑动变阻器的滑片P。电源两端电压保持不变，闭合开关S，测试者向前推动滑块时，下列说法中正确的是
A．滑动变阻器的阻值变大
B．电流表的示数变大
C．电压表的示数变小
D．电路的总功率变小
【答案】8.B
11. [2023·东城一模]如图11 甲所示的电路中，R为滑动变阻器 ，R0为定值电阻，电源电压恒定不变。在滑片P从滑动变阻器的一端移动到另一端的过程中，电压表的示数U与电图11
S
流表的示数I变化情况如图11乙所示，则根据图象信息可知
A．R0阻值是5Ω
B．电路的最大总功率是11.2W
C．电源电压为7V
D．滑动变阻器的最大阻值是30Ω
【答案】11．A
22．[2023·石景山一模]小茗想探究“电阻两端电压不变时，电功率与电阻大小的关系”。实验器材有学生电源、电压表、电流表、电阻箱R、开关各一个，导线若干。请完成下列问题。
V
图21
S
R
A
U/V
6
6
6
6
6
6
I/A
0.6
0.3
0.2
0.15
0.12
0.1
R/Ω
10
20
30
40
50
60
P/W
3.6
1.2
0.9
0.72
0.6
（1）按照图21所示的电路图连接电路，小茗发现改变电阻箱R阻值时，电压表示数有变化，无法完成实验。请增加一个器材，设计出能够实现探究目的的电路图。
（2）小茗改进设计后进行了实验，数据记录如下，表中空白处的数据应填写____W。
R2
R1
1
41
21
31
220V
~
图22
（3）小茗对实验数据进行了处理，得出“电阻两端电压不变时，电功率与电阻大小成反比”的结论。他发现某型号可调温电熨斗就是通过改变电阻实现功率调节的，模拟电路如图22所示，“1、2、3、4”是四个触点，通过调节旋钮，当把_____两个触点连接起来时，电路总功率最小，是低温档。
A
V
R
S
Rp
P
【答案】22．（1）如右图
（2）1.8
（3）2、3
图26
S
R1
R2
A
25．[2023·石景山一模]如图26所示的电路中，电源两端电压为3V并保持不变，电阻R1的阻值为10Ω。闭合开关S后，电流表的示数为1.8A。求：
（1）电阻R2的阻值。
（2）10s内电阻R1消耗的电能。
【答案】25．
图25
S
R1
A
R2
A1
25．[2023·东城一模]如图25所示，电源两端电压U为6V并保持不变，电阻R1阻值为10Ω。闭合开关S后，电流表A的示数I为1A。 求：
（1）电流表A1的示数I1；
（2）电阻R2的电功率。
【答案】25．示例：
（1）I1=U1/R1=6V/10Ω=0.6A
（2）I2=I－I1=1A-0.6A=0.4A P2=U2I2=6V×0.4A=2.4W
9．[2023·大兴一模]图5所示的电路中，电源两端的电压保持不变，闭合开关S后灯泡L正常发光。保持开关S闭合，将滑动变阻器R的滑片向右滑动的过程中
A．电流表的示数变大
图5
B．电压表的示数变大
C．灯泡消耗的功率变大
D．滑动变阻器两端的电压变大
【答案】D
五、计算题
图21
25．[2023·大兴一模]在图21所示的电路中，电源两端的电压恒为6 V，电阻R1=5 Ω。闭合开关S后电流表的示数为1A。求：
（1）电压表的示数。
（2）电阻R2消耗的电功率。
【答案】25．（1） QUOTE U2=U-U1=3V-2V=1V U1=IR1=1A×5Ω=5V
U2=U–U1=6V–5V=1V
（2）P2=IU2=1V×1A=1W
图23
25．[2023·密云一模] 如图23所示电路中，电源两端电压U保持不变，R1、R2 都是定值电阻，其中R2的阻值为20Ω。当开关Ｓ闭合时，电流表的示数为0.5A，电压表示数为5V。求:
（1）电阻R1的阻值 （2）电路消耗的电功率。
【答案】25．（1） QUOTE
（2） QUOTE
U=U1+U2=5V+10V=15V
QUOTE P=UI=15V×0.5A=7.5W
11．[2023·西城二模]小瑶同学在一次实验中将定值电阻R两端的电压从2V增加到3V，她观察到和R串联的电流表的示数变化了0.1A。下列判断正确的是
A．电阻R的阻值为20
B．电阻R的阻值从20变为30
C．电阻R消耗的电功率增加了0.5W
D．电阻R消耗的电功率从0.2W变为0.3W
【答案】11．C
7．[2023·西城二模]某市场有甲、乙两种容积相同的电热水壶，额定电压均为220V，额定功率分别为800W和1500W。甲、乙均正常工作时，把同样多的、相同温度的水加热至沸腾，下列说法正确的是
A．甲比乙消耗电能慢 B．乙比甲的工作电流小
C．甲比乙消耗电能少 D．乙比甲的工作时间长
【答案】7.A
8．[2023·昌平二模]有两个额定电压相同的空气炸锅甲和乙，甲的额定功率为1800W，乙的额定功率为1200W。两个空气炸锅都正常工作时，下列说法正确的是
A．电流通过甲空气炸锅做功比通过乙空气炸锅做功快
B．甲空气炸锅两端的电压比乙空气炸锅两端的电压高
C．通过甲、乙两个空气炸锅的电流相等
D．相同时间内，甲和乙两个空气炸锅消耗的电能一样多
【答案】8.A
11．[2023·昌平二模]如图4所示电路中，电源两端电压为6V且保持不变，R1为滑动变阻器，R2为定值电阻。开关S闭合后，当滑片P在b端时，电流表的示数为0.4A；当滑片P在a端时，电流表的示数为1.2A。则下列结论正确的是
图4
P
R1
a
R2
A
b
S
A．R2的阻值为10Ω
B．当滑片P在a端时，R2两端的电压为4V
C．当滑片P在b端时，R2消耗的电功率为7.2W
D．当电流表示数为0.5A时，滑动变阻器接入电路中的阻 值为7Ω
【答案】11．D
11．[2023·房山二模]灯泡L1上标有“6V 6W”，灯泡L2上标有“6V 3W”。关于这两个灯泡，下列说法中正确的是
A．正常发光时，通过L1的电流较小
B．正常发光时，通过L1的电流做功较多
C．正常发光时，通过L1的电流做功较快
D．工作时间相同，L2消耗的电能较少
【答案】11．C
15.[2023·海淀二模]小明设计了如图9甲所示的模拟调光灯电路，电源两端电压恒定。闭合开关S后，将滑动变阻器
的滑片P从最右端向左移动，直至小灯泡L两端的电压达到额定电压。此过程中，通过小灯泡的电流与其两端电压的关系，以及通过滑动变阻器的电流与其两端电压的关系如图9乙所示。下列说法正确的是
A.图线②表示的是通过小灯泡的电流与其两端电压的关系
B.小灯泡正常发光时的电阻为10Ω
C.此过程中，滑动变阻器接入电路的最小阻值为6Ω
D.此过程中，电路总功率的最大值为1W
【答案】15．BCD
S
+—
P
L
图15
21. [2023·房山二模]图15是小丽连接的实验电路，闭合开关S，
发现小灯泡L不发光。经检查，全部实验器材
均无故障且连接正确。
（1）请你猜想小灯泡L不发光的原因是________。
（2）写出检验你的猜想是否正确的方法：________。
【答案】21.（1）小灯泡的实际功率太小（或：滑动变阻器的阻值太大；通过小灯泡的电流太小；
小灯泡两端电压太低；电源电压太低）
（2）调节滑动变阻器使其连入电路的阻值变小，增大小灯泡的实际功率（或：增大通过小
灯泡的电流；增大小灯泡两端电压）。若小灯泡发光，则猜想正确
25.[2023·海淀二模]图20所示的电路中，电源两端的电压为3V并保持不变。闭合开关S后，移动滑动变阻器的滑片P,当电压表示数为2V时，电流表的示数为0.2A。
(1)画出实物电路所对应的电路图。
(2)求此时滑动变阻器两端的电压。
(3)求此时小灯泡L的电功率。
【答案】25．
（1）电路图如答图1所示
L
P
RP
S
答图1
V
A
（2）滑动变阻器两端的电压U2= U-U1=3V-2V=1V
（3）小灯泡L的电功率 P=U1I=2V×0.2A=0.4W
25．[2023·房山二模]图18是某实验小组设计的可以改变功率的电路，电源两端电压为12V并保持不变，R1、R2为阻值一定的电热丝。该电路工作时的最大功率为9W，最小功率为3W。求：
图18
S2
R2
R1
S1
（1）通电时间10s，电阻丝R1产生的热量；
（2）通过电热丝R2的电流。
【答案】25．示例：
（1）R1产生的热量Q1=W1=P小t=3W10s=30J
（2）R2的功率P2=P大P小=9W3W=6W
R2两端的电压与电源电压相等U=12V
通过R2的电流I2===0.5A
15.图10所示是小强家的电暖气的铭牌，该电暖气有高温和低温两个档位。若电暖气始终在额定电压下工作，则下列说法中正确的是
A．电暖气在高温档时，消耗的电能较多
B．电暖气在高温档时，电路中的电流是5A
C．电暖气在低温档时，接入电路的总电阻为484Ω
D．电暖气在低温档时，每小时消耗的电能为1100kW·h
【答案】15．BC
19．[2023·门头沟二模]如图17甲所示，某同学用已调零的电流表和电压表、滑动变阻器、开关，以及电压为6V的电源等实验器材，测量额定电压为3.8V的小灯泡L的额定电功率。
（1）用笔画线代替导线，将图17甲的实物电路连接完整
（2）实验过程中，闭合开关S，发现无论怎样调节滑动变阻器R的滑片P，小灯泡L始终不发光，电压表有示数，电流表指针几乎不动，电路可能发生的故障是___________
图17
乙
S
1
P
R
L
甲
（3）排除故障后，闭合开关S，电压表示数为3V，为使灯泡正常发光，应该向___________（选填：“左”或“右”）端移动滑动变阻器滑片P，当电压表示数为3.8V时，观察到电流表示数如图17乙所示，则小灯泡的额定功率是___________W。
【答案】19. （1）连线见图1（2）灯泡断路；（3）右；1.14
25．[2023·门头沟二模]图23所示的电路中，定值电阻R0为10 Ω，电源两端电压为3V并保持不变。闭合开关S，调节滑动变阻器RP，使电压表示数为2V。求：
图23
S
R0
RP
（1）画出实物电路所对应的电路图
（2）RP接入电路的阻值
（3）R0的电功率
【答案】25. （1）略 （2） 5Ω （3）0.4w
图25
25．[2023·大兴二模]在如图25所示的电路中，电源电压恒为3V，小灯泡L的铭牌上标有清晰的“3 V”字样但功率的字迹模糊。当开关S1闭合、S2断开时，电流表的的示数为0.4A；当开关S1、S2均闭合时，电流表的示数为0.5A。求：
（1）小灯泡的额定功率。
（2）电阻R的阻值。
（3）当开关S1、S2均闭合时，通电10s电路消耗的总电能。
【答案】25．（1）P= U I1=3V×0.4A=1.2W
（2）通过R的电流I2=I–I1=0.5A–0.4A=0.1A
R的电阻30Ω
（3）W=UIt=0.5A×3V×10s=15J QUOTE I2=U2R2=1V5Ω=0.2A
11．[2023·朝阳二模]为实现2030年碳达峰的目标，我国工信部等六部门联合发布《工业能效提升行动计划》，要求重点工业行业进行节能改造，2025年前全面提高能效。某工厂将所有100W的白炽灯全部更换为亮度相当的12W的LED灯，仅此一项一天节约电能1000kW·h。下列说法正确的是
A. 工厂节约的电能相当于10000只100W的白炽灯正常工作消耗的电能
B. 由于LED灯与白炽灯正常工作时的亮度相当，此时它们的电功率相等
C. 100W的白炽灯正常工作时一定比12W的LED灯正常工作时消耗的电能快
D. 100W的白炽灯正常工作时一定比12W的LED灯正常工作时消耗的电能多
【答案】11．C
26．[2023·朝阳二模]如图22甲所示的电路，闭合开关S，将滑动变阻器R的滑片P由A端移动到B端时，定值电阻R0的电功率P和电流I的关系图像如图22乙所示。假设电源电压保持不变，求：
（1）滑动变阻器的滑片P在A端时，通过电路中的电流。
（2）电源电压。
图22
甲
乙
（3）滑动变阻器的最大阻值。
【答案】26.（1）0.1A
（2）当滑片在B端时，由图像可知
通过R0的电流I＝0.5A R0的功率P＝4.5W
U＝P/I＝4.5W/0.5A＝9V
（3）R0＝U/I＝9V/0.5A＝18Ω
当滑片在A端时，I′＝0.1A

R0+R＝U/ I′＝9V/0.1A＝90Ω
R＝90Ω－18Ω＝72Ω
25．[2023·丰台二模]如图17所示的是某款电饭锅的简化电路，R1、R2为阻值一定的电热丝。该电饭锅开始焖烧米饭时，开关S和S1同时闭合，电饭锅处于高功率加热状态；经过一段时间后，开关S1自动断开，电饭锅处于低功率保温状态；再经过一段时间后，米饭完全成熟。图18为用该电饭锅焖熟一锅米饭的全过程中，功率随时间变化的图像。已知电阻R1的阻值是88Ω，家庭电路的电压U是220V。当该电饭锅正常工作时，求：
（1）保温时的电流；
（2）加热时电阻R1的功率；
（3）焖熟一锅米饭的全过程消耗的电能。
图18
0
0.2
0.4
0.6
110
660W
P/W
图17
S1
S
R1
R2
220V
t/h
【答案】25．解：
0
丙
0.2
0.4
0.6
P2
P
P/W
t/h
或
或
8．[2023·昌平二模]有两个额定电压相同的空气炸锅甲和乙，甲的额定功率为1800W，乙的额定功率为1200W。两个空气炸锅都正常工作时，下列说法正确的是
A．电流通过甲空气炸锅做功比通过乙空气炸锅做功快
B．甲空气炸锅两端的电压比乙空气炸锅两端的电压高
C．通过甲、乙两个空气炸锅的电流相等
D．相同时间内，甲和乙两个空气炸锅消耗的电能一样多
【答案】8．A
11．[2023·昌平二模]如图4所示电路中，电源两端电压为6V且保持不变，R1为滑动变阻器，R2为定值电阻。开关S闭合后，当滑片P在b端时，电流表的示数为0.4A；当滑片P在a端时，电流表的示数为1.2A。则下列结论正确的是
图4
P
R1
a
R2
A
b
S
A．R2的阻值为10Ω
B．当滑片P在a端时，R2两端的电压为4V
C．当滑片P在b端时，R2消耗的电功率为7.2W
D．当电流表示数为0.5A时，滑动变阻器接入电路中的阻 值为7Ω
【答案】11．D
9．[2023·东城二模]图5所示的电路中，电源两端的电压保持不变，R2为定值电阻。 闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列判断正确的是
图5
A．电流表示数变小，电压表示数不变
B．电流表、电压表示数均变小
C．电流表示数变小，电压表示数变大
D．电路的总功率变大
【答案】9．B
20．[2023·顺义二模]现用电流表、电压表等器材测量小灯泡在不同电压下的电功率。
（1）该测量实验的原理是___________。
（2）请你在答题卡上相应位置画出本实验的电路图。
图15
甲 乙
（3）电路连接正确后，闭合开关进行测量，测量过程中某一时刻电压表、电流表示数如图15甲、乙所示，则此时小灯泡两端的电压为________V，小灯泡的实际电功率为________W。
【答案】20．（1）P=UI
（2）图略
（3）1.0 0.28
18．[2023·东城二模]小东用电流表、电压表、滑动变阻器、开关、导线若干以及电压恒定的电源等实验器 材，测量额定电压为 2.5 V 的小灯泡 L 的额定功率。
图15
（1）请用笔画线代替导线，将图 15 甲的实物电路连接完整。
（2）连接电路时，滑动变阻器R的滑片P应置于最 （选填 “左”或“右”）端。
（3）闭合开关 S，移动滑动变阻器滑片 P，当电压表示数为 2. 5 V时，电流表示数如图15乙所示，电流表示数为 A，则小灯泡的额定功率是 W。
【答案】18．（1）见右图 （2）左 （3）0.3 0.75

[2023·平谷二模]如图所示20的电路，电源两端的电压为6V保持不变。闭合开关S后，电压表的示数为2V，电阻R2的功率为0.8W。求：
（1）电阻R1的阻值
（2）通电10S电路消耗的电能。
【答案】25．（1）U2=U-U1=6V-2V=4V
I=P2/U2=0.8W/4V=0.2A
R=U1/I=2V/0.2A=10Ω
（2）W=U×I×t=6V×0.2A×10S=12J
24．[2023·东城二模]实验桌上有一个电学器件，该器件由两个定值电阻R1，R2串联组成，且被封闭在一个透明的有机玻璃壳内，其额定电压为6V，如图19甲所示。a、b是该器件的两个外露接线柱，电阻R1的阻值为5Ω。科技小组同学测得通过该器件的电流I和其两端电压U的数值，并绘制成如图19乙所示的图象。
求：（1）电阻R2的阻值；
（2）当器件正常工作时，电阻R2的电功率。
【答案】24．示例：
（1）当通过该器件的电流为0.3A，加在其两端电压为6V时：
R总=U/I=6V/0.3A=20Ω，所以R1+ R2=20Ω 则R2=20Ω-5Ω=15Ω
（2）当器件正常工作时，电阻R2的功率为：
P2=I2R2=(0.3A)2×15Ω=1.35W
（其它解法合理即给分）
15．[2023•石景山二模]如图所示，电源电压恒为6V，定值电阻R1的阻值为5Ω，滑动变阻器R2的铭牌上标有“10Ω、2A”的字样，电流表和电压表选用的量程分别为“0～0.6A”和“0～15V”。当闭合开关S，在保证电路中各元件安全的情况下，移动滑动变阻器的滑片P，则下列正确的是​（ ）
A．电压表示数的最大值为2V
B．定值电阻R1两端的最大电压为3V
C．滑动变阻器接入电路中的阻值变化范围是5Ω～10Ω
D．电路总功率的变化范围是2.0W～3.6W
【答案】15.BC
【解析】
由图可知，电阻R1和R2串联，电压表测量R2两端的电压，电流表测量电路的电流。
A．根据串联分压原理可知，当R2阻值最大为10Ω时，电压表示数最大，此时电路中的电流为
电压表最大示数，即R2两端的最大电压为
U2=IR2=0.4A×10Ω=4V
故A错误；
B．由欧姆定律可知，当电路中电流最大时，R1两端的电压最大。由滑动变阻器规格和电流表量程可知，电路的最大电流为0.6A，则R1两端的最大电压为
U1最大=I最大R1=0.6A×5Ω=3V
故B正确；
C．电路电流最大为0.6A时，滑动变阻器连入电路的阻值最小
连入电路的最大值为10Ω，所以滑动变阻器接入电路中的阻值变化范围是5～10Ω，故C正确；
D．由公式P=UI可知，电路的最大功率为
P最大=UI最大=6V×0.6A=3.6W
根据公式可知，电路的最小功率为
电路总功率的变化范围是2.4～3.6W，故D错误。
28．[2023•石景山二模]如图为一款家用蒸汽电熨斗的工作原理电路图，其中R1、R2为电热丝。电源电压恒定不变，电熨斗高温挡功率是1980W，低温挡功率是1100W，不计电热丝电阻随温度的变化，求：
（1）当开关S2________（选填“闭合”或“断开”）时，电路处于高温挡。
（2）电熨斗在低温挡正常工作10s，电流所做的功。
（3）电路中电阻R2的阻值。
【答案】28.解：
（1） 闭合
（2）电熨斗在低温挡正常工作，电流所做的功；
（3）电阻的功率为，
通过电阻的电流大小是，
的电阻。（其他答案合理均可得分）额定电压
220V
频率
50Hz
额定功率
1320W
容量
1L
容量
6L
额定电压
220V
加热功率
880W
保温功率
50W
25
（1）因为并联,所以
通过电阻的电流
（2） 通过电阻的电流
（3）整个电路消耗的电能
电磁炉
甲
乙
型号
WK2102T
HiTEN
额定电压
220V
220V
额定功率
2100W
1800W
额定频率
50Hz
50Hz
额定电压/V
档位
额定功率/W
220
低
200
高
500
