2023-2024年北京市中考物理模拟题分类精选24电磁现象（Word版附答案）

这是一份2023-2024年北京市中考物理模拟题分类精选24电磁现象（Word版附答案），共32页。试卷主要包含了[2024·海淀一模]等内容，欢迎下载使用。

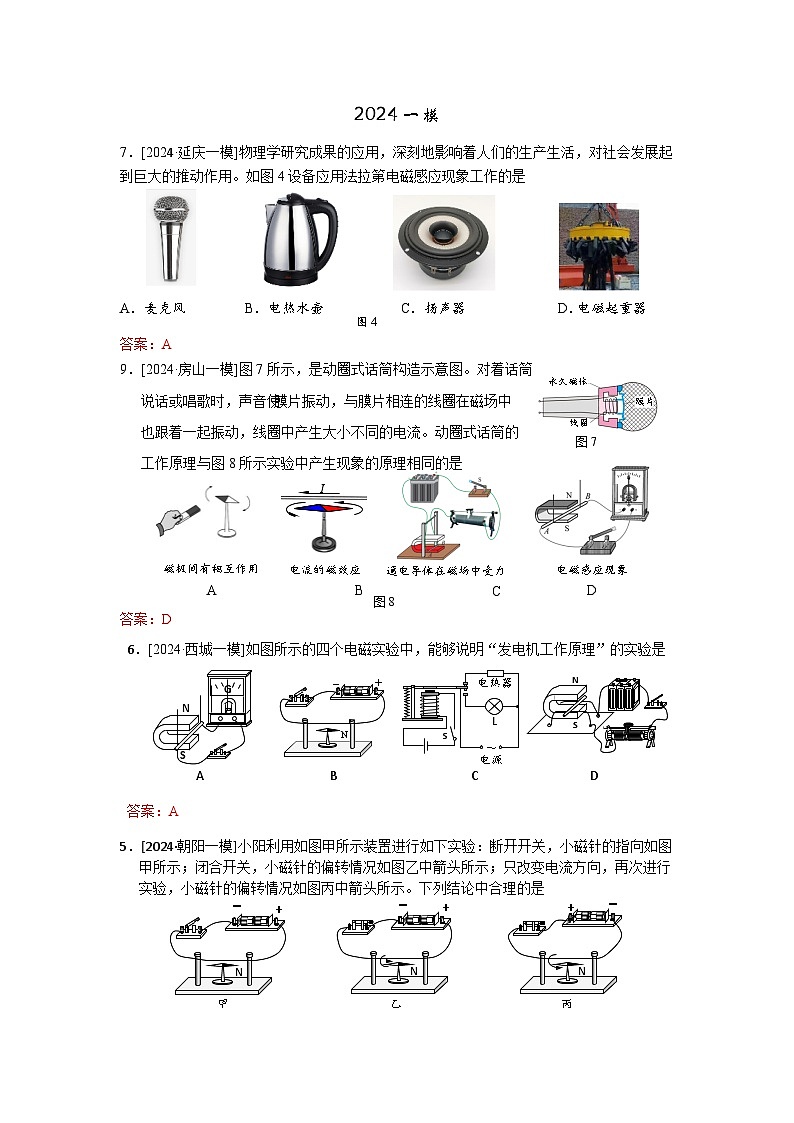

图4
A．麦克风
B．电热水壶
C．扬声器
D．电磁起重器
答案：A
图8
I
电流的磁效应
B
磁极间有相互作用
A
通电导体在磁场中受力
C
电磁感应现象
D
图7
永久磁体
线圈
膜片
9．[2024·房山一模]图7所示，是动圈式话筒构造示意图。对着话筒说话或唱歌时，声音使膜片振动，与膜片相连的线圈在磁场中也跟着一起振动，线圈中产生大小不同的电流。动圈式话筒的工作原理与图8所示实验中产生现象的原理相同的是
答案：D
6．[2024·西城一模]如图所示的四个电磁实验中，能够说明“发电机工作原理”的实验是
A B C D
G
N
S
N
S
N
+
–
S
L
电热器
～
电源
答案：A
甲
N
+
–
乙
N
+
–
丙
N
+
–
5．[2024·朝阳一模]小阳利用如图甲所示装置进行如下实验：断开开关，小磁针的指向如图甲所示；闭合开关，小磁针的偏转情况如图乙中箭头所示；只改变电流方向，再次进行实验，小磁针的偏转情况如图丙中箭头所示。下列结论中合理的是
A．由甲、乙两图可得电流周围可以产生磁场
B．由甲、乙两图可得利用磁场可以产生电流
C．由乙、丙两图可得电流产生的磁场的强弱与电流大小有关
D．由甲、丙两图可得电流产生的磁场的方向与电流方向有关
答案：A

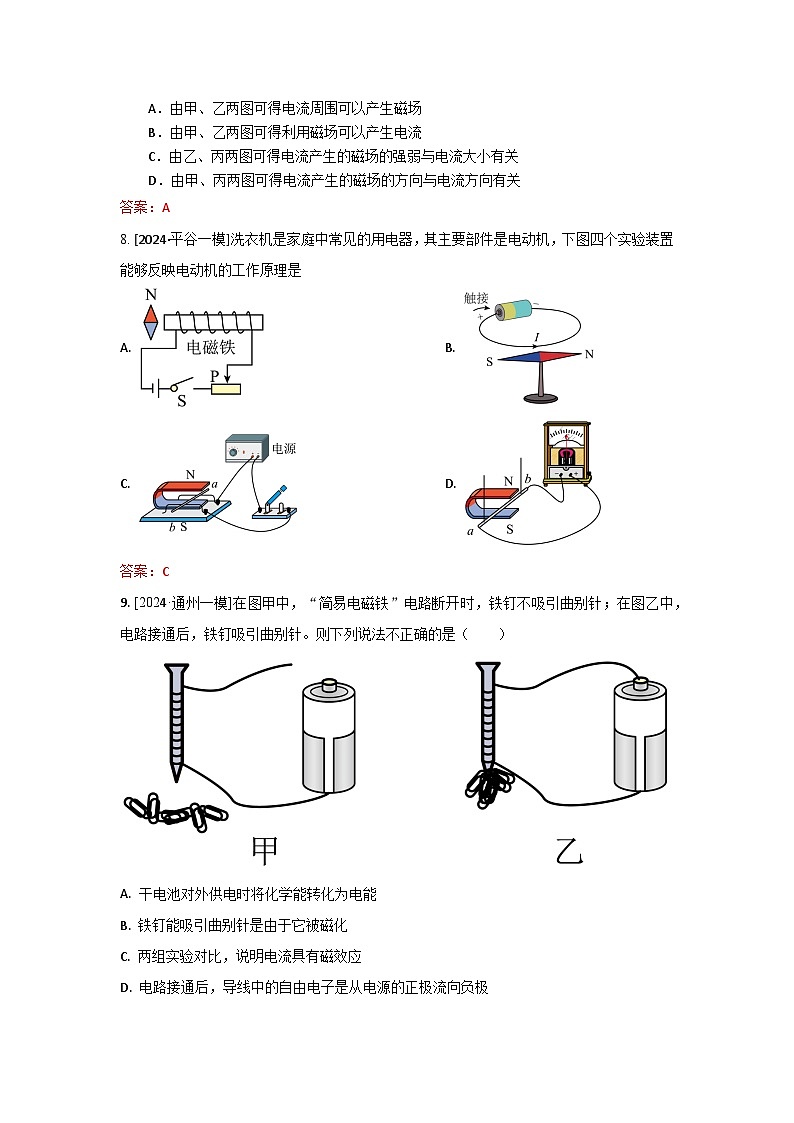

8. [2024·平谷一模]洗衣机是家庭中常见的用电器，其主要部件是电动机，下图四个实验装置能够反映电动机的工作原理是
A. B.
C. D.
答案：C
9. [2024·通州一模]在图甲中，“简易电磁铁”电路断开时，铁钉不吸引曲别针；在图乙中，电路接通后，铁钉吸引曲别针。则下列说法不正确的是（ ）
A. 干电池对外供电时将化学能转化为电能
B. 铁钉能吸引曲别针是由于它被磁化
C. 两组实验对比，说明电流具有磁效应
D. 电路接通后，导线中的自由电子是从电源的正极流向负极
答案：D

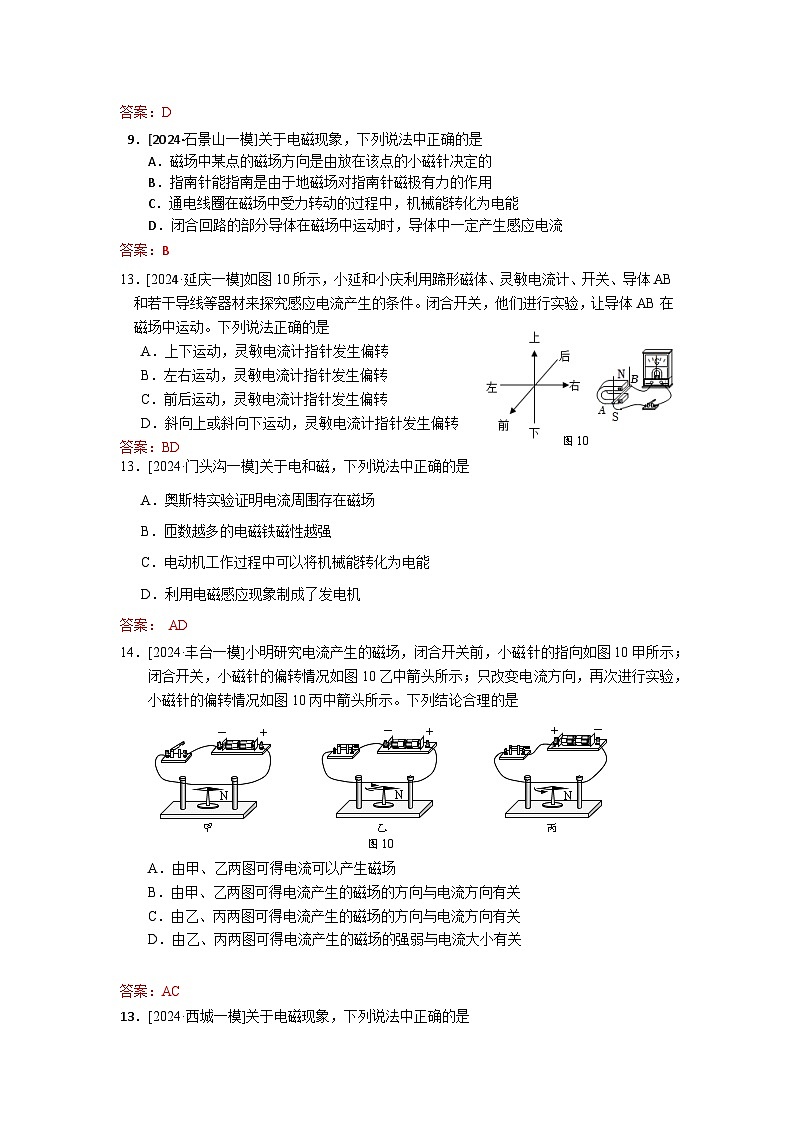

9．[2024·石景山一模]关于电磁现象，下列说法中正确的是
A．磁场中某点的磁场方向是由放在该点的小磁针决定的
B．指南针能指南是由于地磁场对指南针磁极有力的作用
C．通电线圈在磁场中受力转动的过程中，机械能转化为电能
D．闭合回路的部分导体在磁场中运动时，导体中一定产生感应电流
答案：B
图10
13．[2024·延庆一模]如图10所示，小延和小庆利用蹄形磁体、灵敏电流计、开关、导体AB和若干导线等器材来探究感应电流产生的条件。闭合开关，他们进行实验，让导体AB在磁场中运动。下列说法正确的是
A．上下运动，灵敏电流计指针发生偏转
B．左右运动，灵敏电流计指针发生偏转
C．前后运动，灵敏电流计指针发生偏转
D．斜向上或斜向下运动，灵敏电流计指针发生偏转
答案：BD
13．[2024·门头沟一模]关于电和磁，下列说法中正确的是
A．奥斯特实验证明电流周围存在磁场
B．匝数越多的电磁铁磁性越强
C．电动机工作过程中可以将机械能转化为电能
D．利用电磁感应现象制成了发电机
答案： AD
14．[2024·丰台一模]小明研究电流产生的磁场，闭合开关前，小磁针的指向如图10甲所示；闭合开关，小磁针的偏转情况如图10乙中箭头所示；只改变电流方向，再次进行实验，小磁针的偏转情况如图10丙中箭头所示。下列结论合理的是
甲
N
+
–
图10
乙
N
+
–
丙
N
+
–
A．由甲、乙两图可得电流可以产生磁场
B．由甲、乙两图可得电流产生的磁场的方向与电流方向有关
C．由乙、丙两图可得电流产生的磁场的方向与电流方向有关
D．由乙、丙两图可得电流产生的磁场的强弱与电流大小有关
答案：AC
13．[2024·西城一模]关于电磁现象，下列说法中正确的是
A．通电导体的周围存在磁感线
B．通电导体在磁场中受力的方向跟磁场方向有关
C．宋代沈括首先发现地磁场的两极与地理两极并不重合
D．物理学中把小磁针在磁场中静止时北极所指的方向规定为该点磁场的方向
答案：BCD
13．[2024·朝阳一模]下列说法中正确的是
A．地磁场的北极在地理的南极附近
B．电磁感应现象揭示了电流的磁效应
C．电动机利用了磁场对通电导体有力的作用
D．声波不能在真空中传播，而电磁波可以在真空中传播
答案：ACD
13. [2024·通州一模]下列关于电磁现象的说法，正确的有（ ）
A. 可以用磁感线描述通电导体周围的磁场
B. 线圈中电流越大的电磁铁，磁性就越强
C. 通电螺线管周围的小磁针静止时，小磁针北极指示的方向就是该点的磁场方向
D. 电路中的导体在磁场中做切割磁感线运动时，导体中一定产生电流
答案：AC
14． [2024·燕山一模]关于磁现象，下列说法正确的是
A．指南针能够指南北是由于受到地磁场的作用
B．地磁场的北极在地理南极附近
C．条形磁体周围的磁场是由磁感线组成的
D．闭合回路中的一部分导体在磁场中运动时一定会产生感应电流
答案：AB
A
图19
21．[2024·延庆一模]小延同学探究“通电螺线管外部磁场的方向”。实验桌上有学生电源、开关、小磁针（黑色一端为N极）若干、滑动变阻器以及螺线管。连接好电路后，在螺线管周围摆放好自由转动的小磁针。闭合开关S，静止时小磁针N极指向如图19所示。
（1）请用箭头标出图中A点的电流方向。
（2）向右移动滑动变阻器的触头，_______
（选填“能”、“不能”）改变小磁针静止时
N极的指向。
（3）探究“通电螺线管外部磁场的方向与螺
线管中电流的方向有关”，请你写出操作
方法和实验现象。
答案：21.（1）A点电流方向沿导线向下
（2）不能
（3）断开开关，把电源正负极的导线对调，闭合开关，
发现小磁针静止时N极指向发生改变（其它方法只要正
确都可得分）
16． [2024·海淀一模]（2）如图14所示，通电螺线管的左端为 极。
I
图14
答案：16． （2）S
18．[2024·海淀一模]（1）小明用图17甲所示的装置进行实验，闭合开关前，小磁针的指向如图17甲所示；闭合开关后，小磁针顺时针偏转，如图17乙所示；如果只对调电源的正、负极，再次进行实验，闭合开关后，小磁针将________偏转。（选填“顺时针”或“逆时针”）
（2）小海和小妍用图17丙所示的装置进行实验，他们将较长的软导线两端与灵敏电流计两接线柱连接。两同学手持导线分别站在地面上的东西方向，像跳绳一样在空中不停地摇动导线，可看到灵敏电流计的指针发生偏转；当两同学加快摇动导线时，发现灵敏电流计指针偏转的最大角度随之变大，则小海和小妍探究的问题是： 。
甲
N
+
–
乙
N
+
–
图17
丙
答案：18．（1）逆时针
（2）灵敏电流计指针偏转的最大角度与摇动导线的速度是否有关
18．[2024·门头沟一模]在进行“探究通电螺线管外部磁场的方向”实验时，实验装置如图15所示。则螺线管上方圆圈内小磁针的指向符合图16中的 （选填“甲”或“乙”）。
答案：18. 甲
20．[2024·大兴一模]图17是小兴探究导体在磁场中运动时产生感应电流条件的装置，导体ab、开关S、灵敏电流计用导线连接组成了电路。
（1）实验中通过观察________________来判断电路中是否有感应电流产生。
（2）小兴闭合开关S，使导体ab在蹄型磁体的磁场中运动，运动示意图如图18所示，图中一组向下的箭头为ab所在处的磁感线，◎表示导线ab的横截面，v为导线ab的运动方向。
v
vv
v
v
图18 图17
①小兴发现，在图18中A、B、C、D四种情况下回路中都有感应电流产生，图18中E所示的情况中不能产生感应电流。根据小兴观察到的实验现象，可以初步归纳出导体ab在磁场中运动时产生感应电流的条件：在闭合回路中，导体ab做____________运动时，回路中产生感应电流。
②实验过程中，小兴还发现图18中C、D所示的情况中，灵敏电流计指针偏转的方向相反。请你根据这个现象提出一个可探究的科学问题：________________。
答案：20．（1）灵敏电流计指针是否偏转
（2）①切割磁感线
②例如：导体ab中感应电流的方向跟ab的运动方向是否有关？
17．[2024·丰台一模]（1）根据图14中的电流方向，可知通电螺线管的__端是N极。（选填“A”或“B”）
I
A
B
图14
答案：17（1）A
丙
S
N
电 源
16．[2024·西城一模]（3）如图丙所示，通电螺线管的 端是N极（选填“左”或“右”），电源的右端为 极。（选填“正”或“负”）
答案：16. （3）右 ；负
甲 乙
S
P
S
P
18．[2024·西城一模]小军用如图甲所示的装置进行实验，他闭合开关S，用缠绕着导线的铁钉吸引大头针，观察到被吸起的大头针数量较少；他移动滑动变阻器的滑片P，再用缠绕着导线的铁钉吸引大头针，如图
乙所示，观察到被吸起的大头针数量变多。小军探究
的问题是： 。
答案：18. 电磁铁磁性的强弱跟电流的大小是否有关
磁铁A
磁铁B
木棍
小车
23．[2024·西城一模]小强在玩具小车的车头固定了一块磁铁，他手拿另一块磁铁吸引车头的磁铁，小车在磁力作用下就运动起来。于是他将一根木棍一端固定一块磁铁，并把木棍另一端固定在玩具车上，使两块磁铁的异名磁极相对，小强制作了如图所示的“磁动力小车”。他认为：利用异名磁极相互吸引的原理，无需其他动力，小车就能在水平路面上运动起来。请你回答以下问题：
（1）小强把“磁动力小车”放在水平路面上，小车能否靠A、B两磁铁的磁力运动起来？ 。
（2）请你对上述判断简要分析说明： 。
F支
G
（请画出图中“磁动力小车”的受力示意图辅助说明）
答案：23.（1）不能
（2）以“磁动力小车”整体为研究对象，其受力示意图，如右图所示。
由于小车所受合力为零，因此将保持静止状态。
17．[2024·顺义一模]（1）在通电螺线管四周放置的小磁针静止时指向如图13甲所示，图中小磁针涂黑的一端为它的N极，由此可以判断出通电螺线管的A端是 极（选填“N”或“S”）。在答题卡的图上标出通电螺线管中电流的方向。
（2）同学们用图13乙所示的装置做电磁实验，将导体ab用两根绝缘细线悬挂放在蹄形磁铁中央，导体ab两端连接着导线。若要探究产生感应电流的条件，虚线框中需接入 。（选填“灵敏电流计”或“电源”）
a
b
S
N
图13A
甲 乙
_
答案：17．（1）N 通电螺线管中电流方向如答图1所示
A
答图1
（2）灵敏电流计
17．[2024·朝阳一模]（2）通电螺线管周围的磁场情况如图丁所示，图中小磁针的右端为N极，则通电螺线管的右端是_______极。
丁
N
答案：17．（2）N
20．小华同学利用如图甲所示的实验装置进行实验探究，其中小磁针指针偏转方向可以反映通电螺线管周围磁场方向。闭合开关，螺线管周围的小磁针发生偏转，静止时如图乙所示；断开开关，将电源的正负极对调后，再闭合开关，小磁针静止时N、S极的指向也发生了对调，如图丙所示。小华探究的问题是 。
答案：
20．通电螺线管周围磁场方向与电流方向是否有关
16．[2024·石景山一模]（3）如图15所示，可判断通电螺线管的左端是 极（选填“N”
+
-
或“S”）。
图15
答案： （3）N
23．[2024·石景山一模]家庭燃气报警器能够检测燃气泄漏情况，部分电路示意图如图22甲所示。其中控制电路中的R1是由气敏电阻制成的传感器，R1阻值与燃气浓度的关系如图22乙，R2为滑动变阻器，通过移动滑片P的位置来设定燃气报警值。本报警器出厂测试时的信息记录如图22丙。电源电压U保持恒定（忽略电磁铁线圈的阻值，不考虑温度对电阻的影响）。
图22
燃气浓度
气敏电阻阻值/Ω
60I
50
40
30
20
10v斜向上 v斜向下 v水平向右 v水平向左 v竖直向上
A B C D E
0
2%
4%
6%
8%
10%
12%
乙
出厂测试情况记录
1.控制电路中的电流为I0时，电磁铁A恰好能将衔铁B吸下，工作电路中相应的灯亮起而报警。
2.预设当燃气浓度达到4%时报警。
丙
控制电路
衔铁B
弹
簧
气敏电阻R1
P
S
U
R2
甲
A
工作电路







若想在实际使用时，燃气浓度达到3%时就报警，请分析并说明滑动变阻器应该向上还是向下滑动。
答案：23由图像可知，燃气浓度由4%变成3%时，R1阻值变大
刚好报警时，电流仍为I0
根据U1=I0R1，可得U1变大
根据U2= U- U1，U不变，可得U2变小
根据 ，可得R2应变小
所以，滑动变阻器的滑片应该向下移动。
（其它方法正确均得分）
A
-
+
20．[2024·燕山一模]利用图 14 的实验装置探究磁场对通电导体的作用。小云用该装置进行实验的步骤如下：将导体AB放入磁场中，闭合开关后，发现导体 AB 受力运动；断开开关，保持磁体 N 极和 S 极的位置及导体 AB 的位置不变，将电源的正负极对调，闭合开关，发现导体 AB 运动的方向与第一次运动方向相反。请你根据小云的实验步骤及现象，写出她所探究的问题： 。 图14
答案：20通电导体在磁场中受力方向与电流方向是否有关
2024二模
6．[2024·西城二模]图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分。当导线a在磁场中按箭头方向运动时，在图中所示的四种情况下，不能产生感应电流的是
A B C D
答案：6．A
14.[2024·东城二模]关于如图所示的四个电磁实验，下列说法正确的是
A.实验甲：断开开关S，小磁针静止，其指向如图所示，闭合开关S，小磁针发生偏转，实验表明通电导线周围存在磁场
B.实验乙：断开开关S，导体棒ab静止，闭合开关S，导体棒ab在磁场中运动，实验表明通电导体在磁场中受到力的作用
C.实验丙：闭合开关S，导体在磁场中做切割磁感线运动，灵敏电流计指针发生偏转，产生感应电流，这是发电机的工作原理
D.实验丁：闭合开关S，甲、乙两电磁铁吸起大头针的数目不同，实验表明电磁铁磁性强弱与电流大小有关
答案：ABC
16.[2024·东城二模](2)根据图乙中通电螺线管中的电流方向，可以判断出通电螺线管的左端是_____________（选填"N”或“S”)极。
答案：16. （2）S
13．[2024·昌平二模]下列说法正确的是
A．导体在磁场中做切割磁感线运动时，导体中一定产生电流
B．指南针能指南是由于地磁场对指南针磁极有力的作用
C．磁场中某点的磁场强弱是由放在该点的小磁针决定的
D．利用放在磁体周围的小磁针可以判断该磁体周围各点的磁场方向
答案：BD
图11
图12
17．[2024·昌平二模]某同学用如图11所示的实验装置进行实验，闭合开关，使金属棒AB向右运动，观察灵敏电流计指针偏转的方向；保持磁体不动，使金属棒AB向左运动，观察灵敏电流计指针偏转的方向。
（1）该同学探究的问题是：感应电流的方向与__________是否有关。
（2）实验中，通过观察______判断感应电流方向。
（3）图12是安检时使用的一种金属探测仪，金属探测仪靠近金属物体时，会产生电流，从而发出报警信号。金属探测仪的原理与该实验的原理____（选填“相同”或“不同”）。
答案：17．（1）导体运动方向
（2）灵敏电流计指针偏转方向
（3）相同
图9
9．[2024·门头沟二模]如图9所示是某科技小组设计的一种温度自动控制报警装置电路图，关于它的说法正确的是
A.当温度达到90℃时，报警装置就会响铃，同时红灯亮
B.当温度达到90℃时，报警装置就会响铃，同时绿灯亮
C.当温度低于90℃时，报警装置就会响铃，同时绿灯亮
D.当温度低于90℃时，报警装置就会响铃，同时红灯亮
答案：A
图15
18. [2024·门头沟二模]如图15所示，当导线通电时，导线下方的小磁针发生偏转，这一实验现象说明： 。
答案：18. 电流周围存在磁场
13．[2024·海淀二模]关于电磁现象，下列说法正确的是
A．导体中的负电荷在做定向移动时一定产生磁场
B．磁场中某点的磁场方向由放在该点的小磁针N极的指向决定
C．磁体之间的作用是通过磁场发生的，但磁场并不真实存在
D．电动机工作时主要将电能转化为机械能
答案： AD
16．[2024·海淀二模]（2）在条形磁体周围放置的小磁针静止时的指向如图乙所示，图中小磁针涂黑的一端为它的N极，由此可以判断出条形磁体的A端是_______极。（选填“N”或“S”）
答案：16． （2）N
19. [2024·海淀二模]小海在探究产生感应电流的条件的实验中，设计了如图所示实验装置。闭合开关，使导体棒AB分别沿上下、左右运动，观察灵敏电流计的指针偏转情况；改变磁场方向，重复上述实验，记录实验现象如下表所示。
（1）比较__________（选填表格中的实验序号）两次实验可知，感应电流是否产生与导体棒AB是否切割磁感线有关。
（2）比较__________（选填表格中的实验序号）两次实验可知，感应电流的方向与磁场的方向有关。
（3）利用表格中的实验数据还可得出的结论是：__________。
答案：19．（1）示例：1、2 （2）示例：2、5
（3）感应电流的方向与导体棒AB切割磁感线运动的方向有关
9．[2024·朝阳二模]如图所示的实验中能说明发电机工作原理的是
甲
乙
丙
丁
A．甲图中，小磁针在手中磁体施加的磁力作用下转动
B．乙图中，开关闭合后磁场中的导体受力运动
C．丙图中，闭合电路的一部分导体做切割磁感线运动时电流表指针偏转
D．丁图中，开关闭合后小磁针在电流磁场作用下转动
答案：C
S
19．[2024·朝阳二模]小阳用导线和大铁钉制作一个电磁铁，电磁铁通电时吸引了一定量的大头针，如图所示。增加导线绕在大铁钉上的圈数，发现电磁铁吸引的大头针的数目增多。请你根据小阳的实验步骤及现象，写出他所探究的问题___________。
答案：19．电磁铁吸引大头针的个数与线圈的圈数是否有关
（或：电磁铁的磁性强弱与线圈的匝数是否有关）
13．[2024·房山二模]关于电磁现象，下列说法正确的是
A．通电导体周围存在磁场
B．磁场对放入其中的小磁针有力的作用
C．导体中的负电荷在做定向移动时可以产生磁场
D．利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向
答案：ABC
图13
16．[2024·房山二模]（2）图13所示是异名磁极周围的磁场情况，则左端的磁极为________极。
答案：16． （2）N
．[2024·房山二模]小华用图15所示的装置进行实验，其中导体ab的运动方向可以反映导体ab的受力方向。闭合开关，导体ab向右运动，如图15甲所示；保持电流方向不变，改变磁场方向，闭合开关，导体ab向左运动，如图15乙所示。小华探究的问题是： 。
图15
甲
N
S
乙
答案：17．导体ab的受力方向与磁场方向是否有关
图11
14．[2024·大兴二模]某同学研究磁体周围的磁场情况时，将一根条形磁体放在水平桌面上，在条形磁体上面放一块有机玻璃，玻璃上均匀撒一层铁屑，轻轻敲打玻璃，可以看到铁屑的分布情况如图11所示。下列说法中正确的是
A．该实验可以说明条形磁体周围的磁场是有规律的
B．磁体两端附近的铁屑较多，说明条形磁体两端的磁性较强
C．根据铁屑的排列方式，可以判断出条形磁体哪一端是N极
D．用木屑代替铁屑进行实验，也可以研究磁体周围的磁场情况
答案：AB
16.[2024·平谷二模]（1）根据图甲中的电流方向，可知通电螺线管的 端是N极。（选填“A”或“B”）
（2）小华采用如图乙所示装置进行实验，闭合开关，左右移动金属棒ab，观察到
现象，说明电路中有电流产生。
答案：16．（1）A （2）灵敏电流计指针发生偏转
7.[2024·燕山二模]如图4所示,下列说法正确的是
A.图甲实验中小磁针对通电导线没有力的作用
B.图乙装置可用来探究发电机工作的原理
C.图丙装置可用来探究条形磁铁周围磁场的方向
D.图丁装置可用来探究导体长度对电阻大小的影响
答案：D
9.[2024·燕山二模]据《武经总要》记载,古人将具有磁性的空心铁鱼放入水中漂浮制成指南鱼,多次将指南鱼轻轻旋转,待静止后,观察到鱼尾总是指向南方。如图6所示。下列说法正确的是
A.指南鱼的“N”应标注在鱼尾 B.鱼尾指向地磁南极
C.指南鱼周围存在磁场和磁感线 D.若用磁体的S极靠近鱼尾,会相互排斥
答案：D
2023年
13.[2023·海淀一模]关于磁现象，下列说法正确的是
A. 指南针能够指南北是由于受到地磁场的作用
B. 金属导体中的自由电子定向移动时一定会产生磁场
C. 条形磁体周围的磁场是由磁感线组成的
D. 闭合回路中的一部分导体在磁场中运动时一定会产生感应电流
【答案】13.AB
5．[2023·西城一模]如图4所示，把两个金属支架固定在木板上，并分别与电池的两极相连；再把线圈放在支架上，线圈下放一块强磁铁，给线圈通电并轻推一下，线圈就会不停转动。关于这一现象，下列说法正确的是
A．这是一台小发电机
B．这是电磁感应现象
C．这是机械能转化为电能的过程
D．这是通电线圈在磁场中受到力的作用
【答案】5.D
10．[2023·西城一模]小红用一根导线和一枚铁钉制作了如图7所示的电磁铁。她给线圈通电图7
钉帽
I
钉尖
I
I
后，钉尖处可以吸引曲别针。关于此实验，下列说法正确的是
A．给线圈通电后，钉尖一端为电磁铁的N极
B．改变线圈中的电流方向，则钉尖处不能吸引曲别针
C．若减少线圈的匝数，则钉尖处吸引曲别针的数量一定减少
D．若线圈匝数不变，增大电流，钉尖处吸引曲别针的数量会增加
【答案】10.D
17.[2023·海淀一模]通电螺线管中电流I的方向如图13所示，由此可以判断出该通电螺线管的______(选填“左”或“右”)端是N极。
【答案】17.右
图7
S
_
+
N
S
a
b
N
+
–
S
电动机
M
电热器
～
电源
甲 乙 丙 丁
a
b
9.[2023·门头沟一模]关于图7所示的四个电磁实验，下列说法中正确的是
A. 实验甲：开关S闭合，电热器独立工作；开关S断开，电动机独立工作
B. 实验乙：开关S闭合，只要导体ab在磁场中做切割磁感线运动，导体中就有电流产生
C. 实验丙：开关S闭合，导体ab在磁场中运动，发电机是利用这一原理制成
D. 实验丁：开关S闭合，小磁针发生偏转，表明通电导线的周围存在磁感线
【答案】9. B
14.[2023·延庆一模]下列说法中正确的是
A．电流周围存在磁场
B．磁感线是真实存在的
C．电动机能够把电能转化为机械能
D．只要导体在磁场中做切割磁感线运动，就会产生感应电流
【答案】14．AC
17．[2023·延庆一模]根据图11所示的电流方向，判断通电螺线管的A端是 极。(选填“N”或“S”)
图11
I
A
B

【答案】17．N
图15
＋
－
电源
17. [2023·门头沟一模]（1）根据图15中电源的正、负极可判断：通电螺线管左端为________极。
【答案】17.（1）S
10．[2023·房山一模]下列说法中正确的是
A．改变电磁铁中电流的大小可以改变电磁铁的南、北极
B．铜导线中的自由电子发生定向移动时一定会产生磁场
C．通电线圈在磁场中受力转动的过程中，机械能转化为电能
D．将能自由转动的小磁针放在磁场中的P点，小磁针静止时，S极所指的方向就是P点磁场的方向
【答案】10．B
图6
10．[2023·朝阳一模]如图6所示的是一款磁悬浮蓝牙音箱，底座通电后，上面的磁体音箱就会在底座产生的磁场作用下悬浮起来。下列说法正确的是
A．音箱受到的磁力方向竖直向下
B．音箱悬浮利用了异名磁极相互排斥
C．音箱悬浮时受到的磁力小于音箱受到的重力
D．底座通电后产生磁场的原理与电磁铁的工作原理相同
【答案】10．D
13[2023·丰台一模]下列说法正确的是
A．地球周围存在磁场，地磁场的南极在地理的南极附近
B．导体中的负电荷在做定向移动时一定产生磁场
C．电动机的工作原理是磁场对通电导体有力的作用
D．导体在磁场中做切割磁感线运动时，导体中就产生感应电流
【答案】13．BC
14．[2023·朝阳一模]在探究通电螺线管的磁场特点时，通电螺线管在某状态下的两个实验现象如图9甲、乙所示，其中小磁针（黑色一端为N极）静止时的指向情况如图9甲所示，铁屑静止时的分布情况如图9乙所示。图9丙所示的是用磁感线对上述两个实验现象的描述。下列说法中正确的是
甲
乙
图9
丙

A．图甲所示的实验，探究的是通电螺线管的磁场方向特点
B．图乙所示的实验，探究的是通电螺线管的磁场分布特点
C．由图丙可知，通电螺线管周围的磁场是由磁感线组成的
D. 由实验可知，通电螺线管外部的磁场和条形磁铁的磁场相似
【答案】14．ABD
I
A
B
图12
[2023·丰台一模]根据图12中的电流方向，可知通电螺线管的 （选填“A”或“B”）端是N极。
【答案】17. A
16．[2023·房山一模]
（3）根据图11所示的电流方向，判断通电螺线管的A端是 极。(选填“N”或“S”)
I
图11
A
B
【答案】16．（3）N
19．[2023·房山一模]如图14所示，小丽同学利用导体AB、导线、开关和灵敏电流计组成闭合电路。将导体AB用绝缘细线悬挂置于蹄形磁体的磁场中，箭头表示导体AB的运动方向，闭合开关，进行探究实验：将导体AB向左运动，观察灵敏电流计指针向右偏转，如图14甲所示；将导体AB向右运动，观察灵敏电流计指针向左偏转，如图14乙所示。请你根据小丽的实验步骤及现象，写出她所探究的问题：______。
图14
乙
+
A
B
N
S
甲
A
B
N
S
+
【答案】19.灵敏电流计指针的偏转方向与导体AB的运动方向有关3分
19．[2023·朝阳一模]小阳用如图15所示的实验装置进行实验，闭合开关，使金属棒AB向右运动，观察灵敏电流计指针偏转的方向；将蹄形磁铁的 N、S极对调，继续使金属棒AB向右运动，观察灵敏电流计指针偏转的方向。
（1）小阳探究的问题是：感应电流的方向与 是否有关。
（2）实验中，灵敏电流计的作用是 。
（3）实验中金属棒AB向右运动产生感应电流的过程中能量转化与 （选填：“电动机”或“发电机”）工作时相同。
【答案】19.（1）磁场方向
（2）显示感应电流的方向
（3）发电机
[2023·平谷一模]关于电和磁，下列说法正确的是
通电线圈在磁场中运动的方向只与电流的方向有关
导体中的电荷做定向移动时一定产生磁场
磁场是由磁感线组成的
地磁场的南极在地理的北极附近
【答案】13．BD
21．[2023·平谷一模]小东同学设计了如图13所示的实验装置，在水平放置的蹄形磁体的两磁极之间悬挂一线圈，把线圈的两端用导线与灵敏电流计、开关连接起来，组成一个闭合回路。他进行了4组实验，并将观察到的现象记录在下表中。
图13
a
b
右
左
（1）实验中，灵敏电流计的作用是用来检测 的。
（2）综合上述实验现象，请你写出一条小东同学所探究的问题： 。
【答案】21．（1）是否有电流产生
（2）导体在磁场中运动时产生感应电流的方向与导体在磁场中运动的方向是否有关。
导体在磁场中运动时产生感应电流的方向与磁场方向是否有关。
8．[2023·通州一模]A B C D
图7
在图7所示的四个实验中，能反映发电机工作原理的是
【答案】8.A
I
图16
18．[2023·通州一模]根据图16中的电流方向，可知通电螺线管的左端是 （选填“N”或“S”）极。
【答案】18. N
8．[2023·顺义一模]如图2所示，闭合开关后，电路中电流I的方向和通电螺线管的N极均标注正确的是
图2
A B C D
N
I
N
I
N
I
N
I
【答案】8.B
10．[2023·顺义一模]图3所示是一种手腕上佩戴的“计步器”，其构造是在一段塑料管中密封一小块磁铁，管外缠绕着线圈。运动时，磁铁在管中反复运动，线圈中的电流随之不停地变化，显示出运动的步数。图4所示的四个实例中，与“计步器”工作原理相同的是
A B C D
图4
磁极间的作用
电荷间的作用
产生感应电流
电流在磁场中受力
图3

【答案】10．D
21．[2023·顺义一模]小红进行了电磁实验探究。
（1）实验时发现U型磁铁N、S标识模糊不清，请你帮她设计一种判断该U型磁铁N、S极的方法，要求写出操作步骤和判断过程。（可自选器材）
图16
A
B
（2）如图16所示，在探究产生感应电流条件的实验中，小红把U型磁铁竖直放置在水平桌面上，闭合开关，导体棒AB___________（选填“水平左右”或“竖直上下”）运动时，灵敏电流计指针发生偏转，回路中有电流产生。
【答案】21．（1）操作步骤：用细线系住U型磁铁中间部位把它悬挂起来，并使它能够自由转动；用条形磁铁的N极靠近U型磁铁的一个磁极，观察U型磁铁运动情况。
判断方法：若U型磁铁向远离条形磁铁N极方向转动，则此磁极为U型磁铁的N极；若U型磁铁向靠近条形磁铁N极方向转动，则此磁极为U型磁铁的S极。
（其他答案合理均给分）
（2）竖直上下
14．[2023·东城一模]如图13所示的是有关磁现象的四个实验情境，下列说法正确的是
图13
A．图甲：断开开关S时，小磁针静止，其指向如图所示，闭合开关S时，小磁针发生偏转，实验通过小磁针偏转推断出通电导线周围产生了磁场
B．图乙：闭合开关S，通过滑轨上的导体ab由静止变为运动推断出其受到了磁场力的作用
C．图丙：闭合开关S，当导体ab切割磁感线时，灵敏电流计的指针发生了偏转说明有感应电流产生
D．图丁：当螺线管通电时，通过观察周围铁屑的分布来判断螺线管周围磁场的方向
【答案】14．ABC
16．[2023·石景山一模]
（2）根据图13中所给电流方向，判断通电螺线管的A端是 极（选填“N”或“S”）。
【答案】16． （2）N
11．[2023·大兴一模]图7所示的实验，能说明电动机工作原理的是
A．通电导线能使磁针偏转
B．金属棒的运动能产生电流
C．通电螺线管能吸引铁钉
D．通电导体在磁场中能受力运动
图7
【答案】D
10．[2023·密云一模]如图9所示是学习电磁现象过程中做过的几个实验， 其中能反映电动机工作原理的是
图9
A.甲图中带有铁芯的线圈通电后能吸引大头钉
B.乙图中小磁针上方的直导线通电时，小磁针发生偏转
C.丙图中闭合开关，原来静止的铜棒ab中有电流通过，它就会运动起来
D.丁图中闭合开关，使导体AB沿箭头所示方向左右摆动，灵敏电流表指针发生偏转
【答案】C
17．[2023·大兴一模]根据图13中的电流方向，可知通电螺线管的_____（选填“A”或“B”）端是N极。
图13
【答案】17．A
17．[2023·密云一模]（1）根据图15甲中螺线管磁场方向，画出通电螺线管电流方向。
图15

【答案】
8.[2023·海淀二模]图3所示的实验中能说明电动机工作原理的是
【答案】8.C
8．[2023·西城二模]图5所示是动圈式话筒构造示意图。当你对着话筒说话时，
图5
永久磁体
线圈
膜片
声音使膜片振动，与膜片相连的处在磁场中的线圈也跟着
一起振动，线圈中产生大小和方向都变化的电流。在图6
所示的四个实验中，与动圈式话筒的工作原理相同的是
A．B．
C．D．
【答案】8.D
13．[2023·西城二模]下列说法正确的是
A．地磁场的两极与地理的两极并不重合
B．磁感线真实存在，磁体外部的磁感线都从N极出发
C．通电导线在磁场中的受力方向只与磁场的方向有关
D．光是电磁波，电磁波在真空中的传播速度为3×108m/s
【答案】13．AD
14．[2023·昌平二模]下列说法正确的是
A．电流周围存在磁场
B．只要导体在磁场中运动，该导体中就会产生感应电流
C．电动机在工作时能够把电能转化为机械能
D．利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向
【答案】14．AC
14．[2023·房山二模]某同学研究通电螺线管产生的磁场情况，闭合开关前，小磁针处于静止状态，如图6甲所示；闭合开关，小磁针的偏转情况如图6乙中箭头所示；只改变电流方向，再次进行实验，小磁针的偏转情况如图6丙中箭头所示。下列结论中合理的是
图6
甲
乙
丙
A．由甲、乙两图可得：通电螺线管可以产生磁场
B．由甲、乙两图可得：电流产生磁场的强弱与线圈匝数有关
C．由乙、丙两图可得：电流产生磁场的强弱与电流大小有关
D．由乙、丙两图可得：电流产生磁场的方向与电流方向有关
【答案】14．AD
17.[2023·海淀二模]小明组装了如图12所示的实验装置，铜线圈缠绕在绝缘空心塑料管上，其两端分别接在灵敏的电流表的两个接线柱上。将条形磁体的一端向下插入绝缘空心塑料管的过程中，电流表的指针向右偏转；再将条形磁体向上提起的过程中，电流表的指针向左偏转。请你根据上述实验步骤及现象，提出一个可探究的科学问题：__________________。
【答案】17．示例：电流表的指针偏转方向与铜线圈中磁体的运动方向是否有关？
16．[2023·西城二模] （2）如图12所示，通电螺线管的左端为 （选填“N”或“S”）极。
图12
【答案】16.（2）S
[2023·西城二模] 如图20所示，在一根条形磁铁上面放一块玻璃板，在玻璃板上撒一层铁屑，轻轻敲打玻璃板，铁屑被条形磁铁________，相当于一个个小磁针有规则地排列起来，显示出条形磁铁周围磁场的分布情况。请你写出用一个标有N、S极的小磁针，标记出条形磁铁上方A点处的磁场方向的方法：________。
【答案】23. 磁化 ；
将小磁针放置在A点处，小磁针静止时N极的指向标记为该点的磁场方向
18．[2023·昌平二模]某同学利用图11所示装置进行了一系列实验，闭合开关前，小磁针的指向如图11甲所示；闭合开关后，小磁针的偏转情况如图11乙中箭头所示；只改变电流方向，再次进行实验，闭合开关后，小磁针的偏转如图11丙中箭头所示。
甲
N
+
–
图11
乙
N
+
–
丙
N
+
–
（1）由甲、乙两图所示实验可得电流可以产生 。
（2）由乙、丙两图所示实验可得电流产生的磁场的方向与电流的 有关。
【答案】18．（1）磁场 （2）方向
关于电和磁，下列说法中正确的是
A．导体周围存在磁场
B．磁感线是真实存在的
C．电动机能够把电能转化为机械能
D．只要导体在磁场中做切割磁感线运动，就会产生感应电流
【答案】11．C
8．[2023·大兴二模]把用丝绸摩擦过的玻璃棒，靠近吊起的用毛皮摩擦过的橡胶棒的一端，会发现橡胶棒的这端被吸引过来，如图6所示。则图7所示的现象中，能用图6中的“吸引”原理解释的是
图6
甲
乙
丙
丁
图7
A．甲图中，电磁铁把钢材吸起来
B．乙图中，注射器把药液吸进针筒
C．丙图中，跟衣服摩擦后的气球吸起头发
D．丁图中，向纸中间吹气，两张纸互相靠近
【答案】8．C
11．[2023·大兴二模]把一根螺线管和电源组成如图9所示的电路，闭合开关后，下列判断中正确的是
A．螺线管的左端是N极
B．在A处自由静止的小磁针的左端是N极
C．在B处自由静止的小磁针的左端是N极
D．在C处自由静止的小磁针的左端是N极
【答案】11．D
21．[2023·大兴二模]如图19所示是物理实验室中的手摇发电机，把发电机与小灯泡连接起来，当用手摇动发电机时，发现线圈在快速转动时小灯泡较亮，慢速转动时小灯泡较暗，则此实验探究的问题是______________________________________________。
【答案】21．小灯泡的亮暗跟线圈转动的快慢是否有关
说明：自变量为“线圈转动快慢”“线圈的转速”“（导体）切割磁感线快慢”可1分；因变量为“小灯泡亮暗”“感应电流的大小”“电流大小”可得1分；自变量和因变量位置反了不得分。
10．[2023·丰台二模]如图6所示的四个电磁实验中，能够说明“发电机工作原理”的实验是
S
电动机
M
电热器
～
电源
I
N
S
A B C D
图6
【答案】10．B
13．[2023·朝阳二模]图8所示的四个实验中，下列说法正确的是
甲 乙 丙 丁
图8
A.甲图所示的实验说明同名磁极相互排斥
B. 乙图所示的实验可以研究电流周围是否存在磁场
C. 丙图所示的实验装置可以研究电动机工作的原理
D. 丁图所示的实验中只要闭合开关，灵敏电流计的指针就会发生偏转
【答案】13．ABC
14．[2023·丰台二模]关于电、磁相关现象或应用，下列说法中正确的是
A．电荷和磁体都具有吸引轻小物体的性质
B．磁场对放入其中的小磁针有力的作用
C．磁场中某点的磁场方向由放在该点的小磁针N极决定
D．验电器的工作原理是同种电荷相互排斥
【答案】14．BD
16．[2023·朝阳二模]根据图11所示的电流方向，判断通电螺线管的A端是 极。(选填“N”或“S”)
【答案】
16． （2）N
图10
14. [2023·平谷二模]关于图10所示的实验，下列说法中正确的是
A．甲实验中，闭合开关，小磁针发生偏转，说明通电导体周围存在磁场
B．乙实验中，闭合开关，只要导体在磁场中运动，电流计指针就会发生偏转
C．丙实验能说明电动机的工作原理
D．丁实验说明磁场中某点的磁场方向是由放在该点的小磁针决定的
【答案】14．AC
14．[2023·顺义二模]下列说法中正确的是
A．同一磁场中，磁感线的疏密程度反映了磁场的强弱
B．导体中的负电荷在做定向移动时一定产生磁场
C．只要导体在磁场中运动，该导体中就会产生感应电流
D．利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向
【答案】14．AB
14．[2023·昌平二模]下列说法正确的是
A．电流周围存在磁场
B．只要导体在磁场中运动，该导体中就会产生感应电流
C．电动机在工作时能够把电能转化为机械能
D．利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向
【答案】14．AC
14．[2023·东城二模]关于图9所示的四个电磁实验，下列说法中正确的是
A．实验甲：实验甲：开关S闭合，原来指向南北方向的小磁针发生偏转；断开开关，小磁针恢复原来指向，表明通电导线周围产生了磁场
B．实验乙：开关S闭合，改变滑动变阻器接入电路的阻值，电磁铁的磁极会改变
C．实验丙：开关S闭合，导体站在磁场中做切割磁感线的运动，产生感应电流，这是发电机的工作原理
D．实验丁：开关S闭合，导体站在磁场中运动，这是电动机的工作原理
【答案】14．ACD
I
A
B
图13
16． [2023·平谷二模]根据图13中的电流方向，可知通电螺线管的 （选填 “A”或“B”）端是S极。
【答案】16． （2）A
图12
A
B
甲 乙
A
B
P
17．[2023·顺义二模]取两个相同的验电器A和B，只让A带上电荷，可以看到A的金属箔张开，B的金属箔闭合，如图12甲所示，验电器A的两金属箔所带电荷是 （选填“同种”或“异种”）电荷。用带有绝缘柄的棒P把A和B连接起来，如图12乙所示，观察到A的金属箔张开的角度变小，B的金属箔由闭合变为张开，此现象说明P是 （选填“导体”或“绝缘体”）。
【答案】17．同种 导体
18．[2023·昌平二模]某同学利用图11所示装置进行了一系列实验，闭合开关前，小磁针的指向如图11甲所示；闭合开关后，小磁针的偏转情况如图11乙中箭头所示；只改变电流方向，再次进行实验，闭合开关后，小磁针的偏转如图11丙中箭头所示。
甲
N
+
–
图11
乙
N
+
–
丙
N
+
–
（1）由甲、乙两图所示实验可得电流可以产生 。
（2）由乙、丙两图所示实验可得电流产生的磁场的方向与电流的 有关。
【答案】18．（1）磁场 （2）方向
16．[2023·东城二模]
（3）根据图13所示的电流方向，判断通电螺线管的A端是 极。(选填“N”或“S”)
图13
I
A
B
【答案】16．（3）N
20．[2023·东城二模]实验室有一个条形磁体，其A、B两端的磁极符号模糊不清，如图 17 所示。为了确定A端是N极还是S极，请你添加必要的器材设计实验，描述实验现象，写出实验结论。
图17
【答案】20．取一只已知N、S极的小磁针，将其N极靠近条形磁铁的A端，若小磁针N极被吸引，则A端为条形磁铁的S极；若小磁针N极被排斥，则A端为条形磁铁的N极。
（其它答案合理即给分）

9．[2023•石景山二模]如图所示为四个研究电磁学实验的装置示意图，下列关于实验的说法正确的是​（ ）
A．图甲装置可用来演示磁场对电流的作用
B．图乙装置可用来研究发电机工作的原理
C．图丙装置可用来研究条形磁铁周围磁场的方向
D．图丁装置可用来研究导体长度对电阻大小的影响
【答案】9.D
【解析】A．图甲表示通电导体周围存在磁场，这是奥斯特的实验，说明了电流的磁效应，故A错误；
B．图乙中有电源，该图是通电导体在磁场中受力的实验，利用此装置原理制造了电动机，故B错误；
C．由图可知，条形磁体两端的磁性最强，中间的磁性最弱，不能看到磁场的方向，故C错误；
D．由图可知，移动右侧金属夹，可以改变电阻丝接入电路的长度，可以用来探究导体长度对导体电阻大小的影响，故D正确。
16．[2023•石景山二模]如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球时，验电器的两片金属箔之所以张开是由于带________（选填“同种”或“异种”）电荷。
【答案】16.同种
【解析】同种电荷互相排斥，异种电荷互相吸引，验电器的两片金属箔张开，是由于金属箔带同种电荷互相排斥而张开。
22．[2023•石景山二模]某同学利用如图甲所示的实验装置探究“闭合电路中的导体在磁场中做怎样的运动会产生感应电流”，图中N、S是磁极，在两极中间区域，前后相对位置放置一对“米”字镂空塑料板，如图乙所示，辅助导体在磁场中沿①②③三个方向做直线运动。用图丙可以描述图甲中的导体ab位置、运动轨迹和磁感线，其中虚线代表导体运动轨迹。实验时开关S1始终闭合且磁体保持静止。实验结果如下表：
​（1）根据以上信息，判断下列说法正确的是________。
A.导体ab保持静止，未观察到灵敏电流计指针发生偏转，说明磁不能生电
B.导体ab竖直上下运动，未观察到灵敏电流计指针发生偏转，说明此时没有产生感应电流
C.磁体的N极在下时，导体ab分别沿水平向左、水平向右运动，观察到灵敏电流计指针偏转方向不同，说明感应电流的方向与导体运动方向有关
D.磁体的N极在下时，使导体ab水平向右运动；N极在上时，使导体ab水平向左运动，观察到两次灵敏电流计指针偏转方向相同，说明感应电流方向与磁场方向无关
（2）在以上实验的基础上进一步分析得出：“切割磁感线运动”时可以产生感应电流，据此可以推理，图中垂直于纸面放置的导体ab在以下几种分布情况的磁场中沿虚线运动时，可以产生感应电流的是________。（注意选填字母）
​
​A．①②③
B．②③
C．②④
D．①③④
【答案】22.（1）BC （2）D
【解析】
（1）[1]A．导体保持静止，灵敏电流计指针没有发生偏转，因为导体ab没有切割磁感线，不会产生感应电流，不能说明磁不能生电，故A错误；
B．实验中通过观察灵敏电流计指针是否偏转判断是否有电流产生，导体竖直上下运动，灵敏电流计指针没有发生偏转，说明此时没有产生感应电流，故B正确；
C．磁体的N极在下时，保持磁场的方向不变，导体分别沿水平向左、水平向右运动，导体运动的方向不同，灵敏电流计指针偏转方向不同，感应电流的方向不同，说明感应电流的方向与导体运动方向有关，故C正确；
D．磁体的N极在下时，使导体水平向右运动；N极在上时，使导体水平向左运动，磁场的方向和导体运动的方向都改变，不能说明感应电流方向与磁场方向无关，探究感应电流的方向和磁场方向的关系，保持导体运动的方向相同，故D错误。
故选BC。
（2）[2]①导体ab水平运动时做切割磁感线运动，能产生感应电流，故①符合题意；
②磁感线的方向是水平的，导体ab水平运动时没有切割磁感线，不能产生感应电流，故②不符合题意；
③导体ab水平运动时做切割磁感线运动，能产生感应电流，故③符合题意；
④导体ab水平运动时做切割磁感线运动，能产生感应电流，故④符合题意。
故选D。实验序号
磁场情况
导体棒AB在磁场中的的运动情况
灵敏电流计的指针偏转情况
1
N极在上
上下运动
不偏转
2
N极在上
向左运动
向右偏转
3
N极在上
向右运动
向左偏转
4
N极在下
上下运动
不偏转
5
N极在下
向左运动
向左偏转
6
N极在下
向右运动
向右偏转
实验序号
磁体（磁极）放置方式
线圈ab边运动的情况
电流计指针偏转情况
1
上N极
下S极
水平向左运动
向右偏转
2
水平向右运动
向左偏转
3
上S极
下N极
水平向左运动
向左偏转
4
水平向右运动
向右偏转
电磁铁吸住铁片
A
通电螺线管周围存在磁场
B
通电导体在磁场中受力
C
电磁感应现象
D
图3
磁场情况
导体ab在磁场中的运动情况
灵敏电流计偏转情况
N极在下
静止
不偏转
N极在下
沿①做竖直上、下运动
不偏转
N极在下
沿②做水平向左运动
向左偏转
N极在下
沿②做水平向右运动
向右偏转
N极在上
沿②做水平向左运动
向右偏转
N极在上或在下
③做倾斜方向运动均
有偏转
