答案：ABC
图17
S

RX
P
A B
乙
丙
R0
S
V
Rx
S1
甲

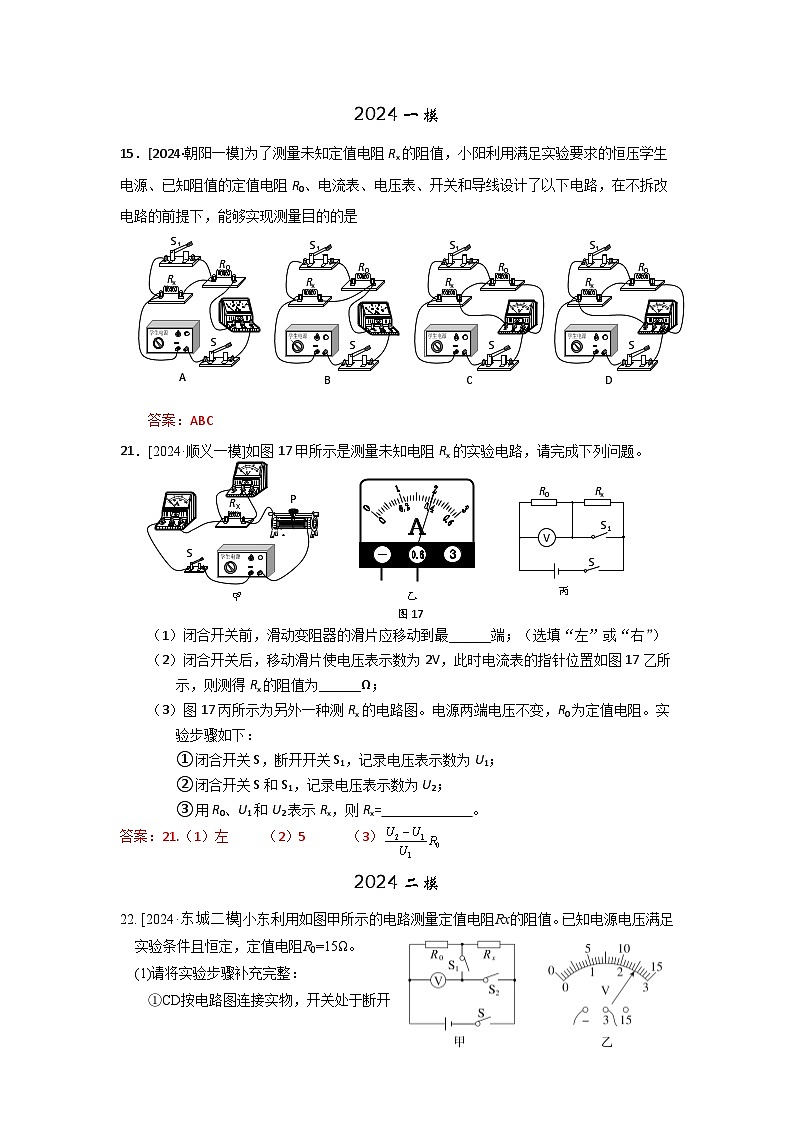

21．[2024·顺义一模]如图17甲所示是测量未知电阻Rx的实验电路，请完成下列问题。
（1）闭合开关前，滑动变阻器的滑片应移动到最______端；（选填“左”或“右”）
（2）闭合开关后，移动滑片使电压表示数为2V，此时电流表的指针位置如图17乙所示，则测得Rx的阻值为______Ω；
（3）图17丙所示为另外一种测Rx的电路图。电源两端电压不变，R0为定值电阻。实验步骤如下：
①闭合开关S，断开开关S1，记录电压表示数为U1；
②闭合开关S和S1，记录电压表示数为U2；
= 3 \* GB3 \* MERGEFORMAT ③用R0、U1和U2表示Rx，则Rx= 。
答案：21.（1）左 （2）5 （3）
2024二模
[2024·东城二模]小东利用如图甲所示的电路测量定值电阻Rx的阻值。已知电源电压满足实验条件且恒定，定值电阻R0=15Ω。
(1)请将实验步骤补充完整：
①CD按电路图连接实物，开关处于断开状态。
②闭合开关S、S2，断开S1，读出并记录此时电压表的示数U1。
③_______________，读出并记录此时电压表的示数U2。
(2)若U的大小如图乙所示，U1=___________V，U2=1.5V，则Rx＝_________Ω。
(3)实验中，小东想获得多组不同的实验数据，求Rx平均值从而减小测量误差。为实现这一目的，只需在原电路的基础上添加或替换一个实验器材，请写出添加的器材或替换的方法。（任选一种方案即可）
答案：22.（1）①闭合开关S、S1，断开开关S2
（2）2.5 10
（3）添加滑动变阻器或将R0更换为电阻箱（其它答案合理即给分）
图11

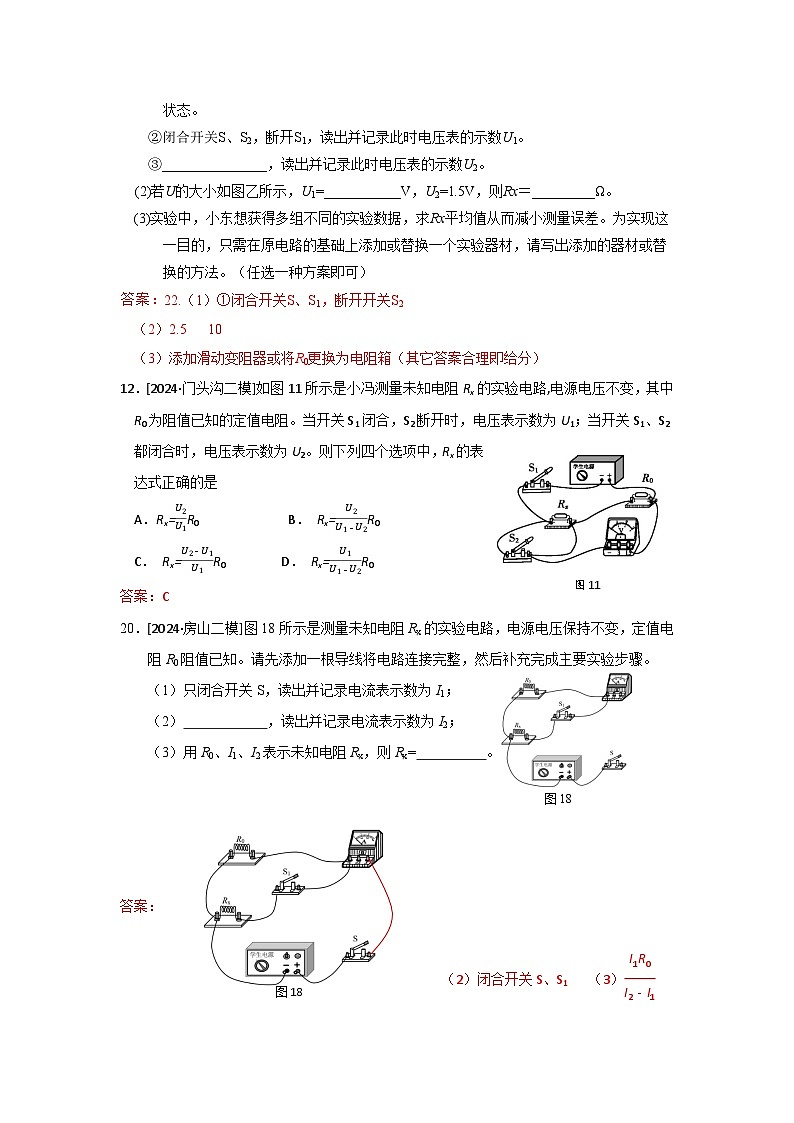

12．[2024·门头沟二模]如图11所示是小冯测量未知电阻Rx的实验电路,电源电压不变，其中R0为阻值已知的定值电阻。当开关S1闭合，S2断开时，电压表示数为U1；当开关S1、S2都闭合时，电压表示数为U2。则下列四个选项中，Rx的表达式正确的是
A．Rx= QUOTE U2U1 U2U1R0 B． Rx= QUOTE U2U1-U2 U2U1-U2R0
C． Rx= QUOTE U2-U1U1 U2-U1U1R0 D． Rx= QUOTE U1U1-U2 U1U1-U2R0
答案：C
图18
20．[2024·房山二模]图18所示是测量未知电阻Rx的实验电路，电源电压保持不变，定值电阻R0阻值已知。请先添加一根导线将电路连接完整，然后补充完成主要实验步骤。
（1）只闭合开关S，读出并记录电流表示数为I1；
（2） ，读出并记录电流表示数为I2；
（3）用R0、I1、I2表示未知电阻Rx，则Rx= 。
图18
答案：

（2）闭合开关S、S1 （3）I1R0I2-I1
12．[2024·大兴二模]如图10所示为测量未知电阻Rx的实验电路图，电源两端的电压保持不变，其中R0为阻值已知的定值电阻。当开关S1闭合、S2断开时，电压表示数为U1；当开关S1、S2均闭合时，电压表示数为U2。则下列判断中正确的是
图10
S
Rx
R0
S1
V
S1
S2
A．电源两端的电压为U1
B．开关S1、S2均闭合时，电阻Rx与R0是串联关系
C．开关S1、S2均闭合时，通过电阻Rx的电流为
D．未知电阻的阻值
答案：D
2023年
23.[2023·海淀二模]小明和小红要测量定值电阻的阻值，实验桌上有两套完全相同且满足实验要求的器材，电源两端的电压恒定，为阻值已知的定值电阻。小明和小红分别设计实验并进行测量，下表是他们的实验电路图和部分实验步骤。
（1）表格中的与的大小关系为____（选填“>”或“
根据串联电路的特点和欧姆定律可得，
U1=U-UP=；U2=U-UP'=
由于U、R0、Rx、RP均为定值，(Rx+R0+RP)> (Rx+RP)，所以U1大于U2。
（2）Rx=
乙
－
+
RX
R0
S
甲
图19
22．[2023·西城二模]小宁连接了如图19甲所示的电路，测量未知电阻RX的阻值。闭合开关S后，发现两块电流表指针位置相同，如图19乙所示。已知定值电阻R0＝2，可知电源两端电压U＝________V；电阻RX＝________。
【答案】22. 4；8小明的实验方案
小红的实验方案
实验电路图
部分实验步骤
①只闭合开关S和S2,调节滑动变阻器的滑片P,使电压表的示数为2V。
②保持滑动变阻器的滑片P位置不变,只闭合开关S和S1，记录电压表的示数（电路中各元件均完好）。
①只闭合开关S,调节滑动变阻器的滑片P，使电压表的示数为2V。
②保持滑动变阻器的滑片P位置不变，闭合开关S和S1，记录电压表的示数数（电路中各元件均完好）。
