2023-2024年北京市中考物理模拟题分类精选20欧姆定律（Word版附答案）

这是一份2023-2024年北京市中考物理模拟题分类精选20欧姆定律（Word版附答案），共30页。

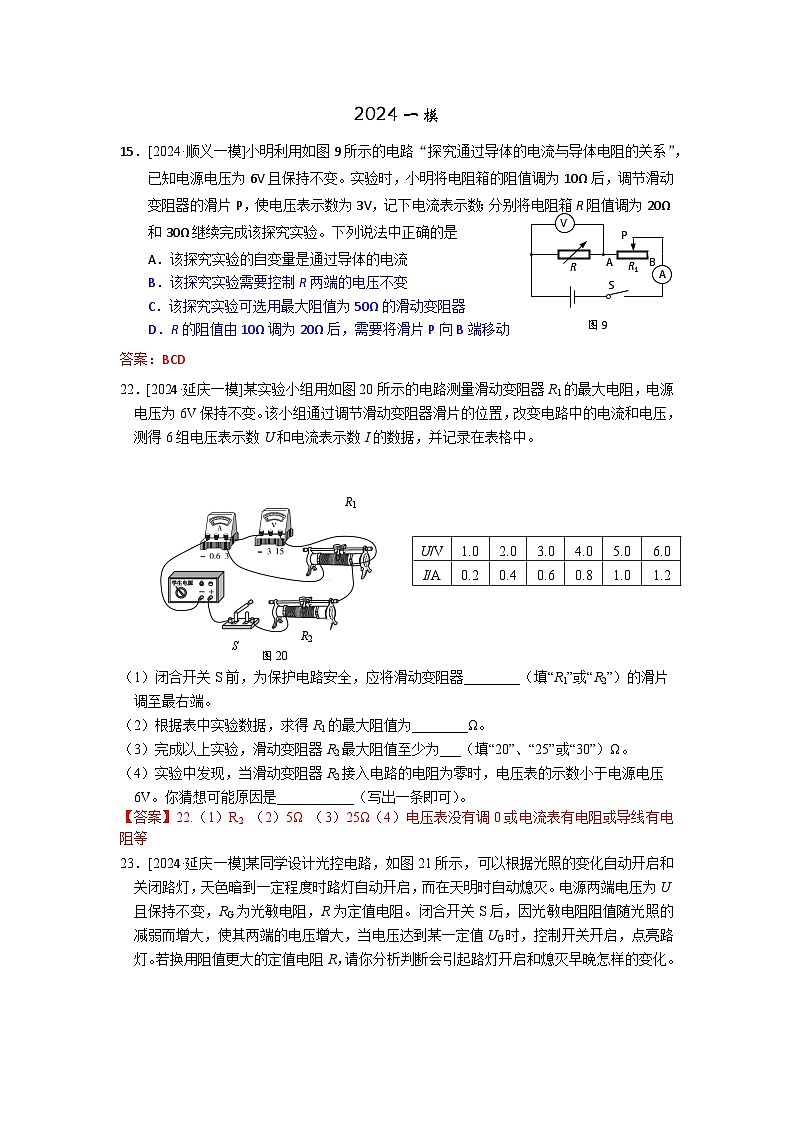

B．该探究实验需要控制R两端的电压不变
C．该探究实验可选用最大阻值为50Ω的滑动变阻器
D．R的阻值由10Ω调为20Ω后，需要将滑片P向B端移动
答案：BCD
22．[2024·延庆一模]某实验小组用如图20所示的电路测量滑动变阻器R1的最大电阻，电源电压为6V保持不变。该小组通过调节滑动变阻器滑片的位置，改变电路中的电流和电压，测得6组电压表示数U和电流表示数I的数据，并记录在表格中。
R2
R1
S
图20
（1）闭合开关S前，为保护电路安全，应将滑动变阻器________（填“R1”或“R2”）的滑片调至最右端。
（2）根据表中实验数据，求得R1的最大阻值为________Ω。
（3）完成以上实验，滑动变阻器R2最大阻值至少为___（填“20”、“25”或“30”）Ω。
（4）实验中发现，当滑动变阻器R2接入电路的电阻为零时，电压表的示数小于电源电压6V。你猜想可能原因是___________（写出一条即可）。
【答案】22.（1）R2 （2）5Ω （3）25Ω（4）电压表没有调0或电流表有电阻或导线有电阻等

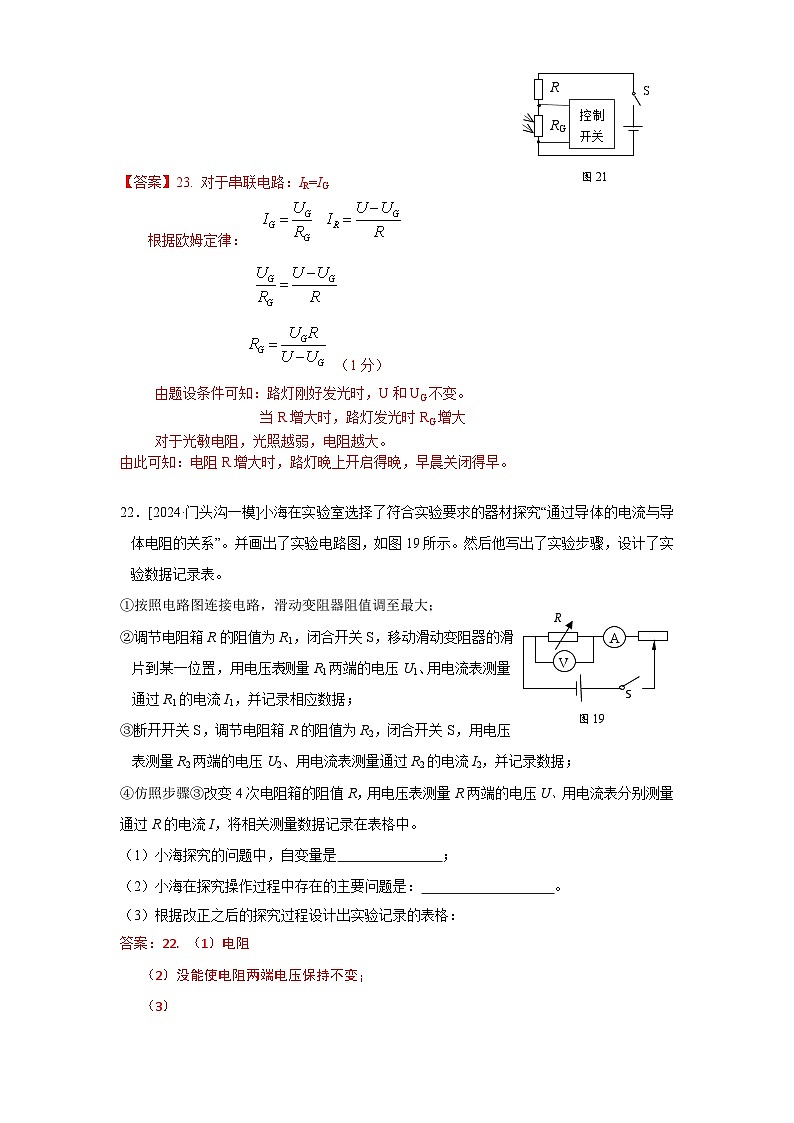

23．[2024·延庆一模]某同学设计光控电路，如图21所示，可以根据光照的变化自动开启和关闭路灯，天色暗到一定程度时路灯自动开启，而在天明时自动熄灭。电源两端电压为U且保持不变，RG为光敏电阻，R为定值电阻。闭合开关S后，因光敏电阻阻值随光照的减弱而增大，使其两端的电压增大，当电压达到某一定值UG时，控制开关开启，点亮路灯。若换用阻值更大的定值电阻R，请你分析判断会引起路灯开启和熄灭早晚怎样的变化。
S
R
RG
控制开关
图21
【答案】23. 对于串联电路：IR=IG
根据欧姆定律：

（1分）
由题设条件可知：路灯刚好发光时，U和UG不变。
当R增大时，路灯发光时RG增大
对于光敏电阻，光照越弱，电阻越大。
由此可知：电阻R增大时，路灯晚上开启得晚，早晨关闭得早。
22．[2024·门头沟一模]小海在实验室选择了符合实验要求的器材探究“通过导体的电流与导体电阻的关系”。并画出了实验电路图，如图19所示。然后他写出了实验步骤，设计了实验数据记录表。
V
A
R
S
图19
①按照电路图连接电路，滑动变阻器阻值调至最大；
②调节电阻箱R的阻值为R1，闭合开关S，移动滑动变阻器的滑片到某一位置，用电压表测量R1两端的电压U1、用电流表测量通过R1的电流I1，并记录相应数据；
③断开开关S，调节电阻箱R的阻值为R2，闭合开关S，用电压表测量R2两端的电压U2、用电流表测量通过R2的电流I2，并记录数据；
④仿照步骤③改变4次电阻箱的阻值R，用电压表测量R两端的电压U、用电流表分别测量通过R的电流I，将相关测量数据记录在表格中。
（1）小海探究的问题中，自变量是 ；
（2）小海在探究操作过程中存在的主要问题是： 。
（3）根据改正之后的探究过程设计出实验记录的表格：
答案：22. （1）电阻
没能使电阻两端电压保持不变；
23．[2024·大兴一模]某实验小组用图21甲所示的电路测量额定电压为2.5V的小灯泡正常发光时的电阻。
甲
乙
图21
（1）闭合开关S前，应将滑动变阻器的滑片P移动至________（选填“A”或“B”）端。
（2）闭合开关S后，移动滑动变阻器的滑片P，当电压表示数为2.5V时，电流表的示数如图21乙所示，此时通过小灯泡的电流为______A，该小灯泡正常发光时的电阻为________Ω（结果保留1位小数）。
（3）完成测量任务后，该小组成员用图21甲所示的电路继续探究通过导体的电流与导体两端的电压的关系。小组成员记录了测量的数据如下表2所示。
表2
根据你对表中实验数据的分析，指出该实验小组利用图21甲所示的电路进行探究时存在的问题：_____________________________。
答案：23．（1）B （2）0.3 8.3
（3）答题参考：小灯泡灯丝的电阻随温度变化，实验中没有保持导体的电阻不变
18. [2024·东城一模]小东在探究“通过导体电流跟导体两端电压的关系”时，利用符合实验要求的器材连接如图所示的实验电路。
（1）闭合开关S前，应将滑动变阻器的滑片P移至________（选填“A”或“B”)端。
（2）实验步骤如下，请补充完整：
①闭合开关S，调节滑动变阻器的滑片位置，使电压表的示数为U，读出此时电流表的示数I，并把U、I记录在表格中。
②_________，读出此时电压表、电流表的示数U、I，并把U、I记录在表格中。
仿照步骤②，再做四次实验，并把实验数据记录在表格中。
答案：18.（1）B （2）②改变滑动变阻器滑片的位置
19. [2024·通州一模]小丽利用“伏安法”测量未知电阻的阻值。
（1）小丽连接的实验电路如图甲所示，请你添加一条导线将实验电路补充完整______；
（2）电路连接正确后，闭合开关S，调节滑动变阻器，当电压表的示数为2V时，电流表示数如图乙所示为______A，则电阻的阻值为______Ω。
答案: ①. ②. 0.4 ③. 5
17．[2024·燕山一模]小明用如图 11 甲所示电路测量一段金属丝的电阻。（1）闭合开关前应将滑动变阻器的滑片 P 移动到 端。（选填“A”或“B”）（2）闭合开关，调节滑动变阻器，当电压表的示数为 2.7V 时，电流表的示数如图 11 乙所示，则此时通过金属丝的电流是 A，金属丝的电阻为 Ω。
甲 图 11 乙
答案: 17A 0.3 9
2024二模
21．[2024·西城二模]小丽做“探究通过导体的电流跟电压的关系”的实验。她在实验桌上连接了如图所示的实验电路，同组的小英发现小丽连接的电路中有一根导线连接错误。
（1）请你在错接的导线上画“×”，并用笔画线代替导线，画出正确的接线。
甲

+—
R
乙
丙
（2）小丽改正电路连接后，进行了探究实验。在实验过程中，应保持 不变，
多次改变滑动变阻器滑片的位置，从而改变 ，用电压表测量电阻两端的
电压U，用电流表测量通过电阻的电流I，并记录。
（3）在小丽某次移动滑动变阻器的滑片后，观察到两电表的示数如图乙、丙所示，则
SS
PP
AA
BB

+—
R
电阻R的阻值为 Ω。为了使电压表的示数再变大些，她应将滑动变阻器的滑片向 端移动。（选填“A”或“B”）
答案：21.（1）如右图所示。
（2）电阻的阻值； 电阻两端的电压
（3）5 ； A

S
P
A
B

R1
R2

V1
V2
24．[2024·西城二模]小瑄用两端电压不变的电源及其他器材做了如图所示的实验。她闭合开关S，观察到当滑动变阻器的滑片P位于A点和B点时，电压表V1示数的变化量大于电压表V2示数的变化量。请你分析并判断电阻R1与R2阻值的大小关系。（请你画等效电路图辅助说明）
甲
U
UV2
I
RA
R1
R2
UV1
乙
U
I'
RB
R1
R2
UV1'
UV2'
答案：24.当滑片P在A点和B点时，等效电路如图甲、乙所示：

由图可知：R1、R2、RA串联 或 R1、R2、RB串联，电源电压U不变，
根据串联电路电压特点：△UV1=△UR2 , △UV2=△UR1
已知：△UV1＞△UV2 因此：△UR2＞△UR1
依据欧姆定律：△UR1=（I－I'）R1=△IR1
△UR2=（I－I'）R2=△IR2
所以：△IR2＞△IR1，因此可知：R2＞R1
[2024·昌平二模]甲
图6
乙
科技创新小组设计了一台由电流表改装而成的简易体重计，其电路如图6甲所示。已知电源电压恒定，定值电阻R0=5Ω，R为压敏电阻，其阻值与所受到的压力关系如图6乙所示，电流表量程为0~0.6A，踏板重力不计。已知闭合开关，当压力为0N时，电流表的示数为0.12A。下列说法正确的是
A．电源电压为5.4V
B．当压力为800N时，电流表的示数为0.36A
S
C．若换用更大阻值的定值电阻，体重计的量程会增大
D．若增大电源电压，体重计的量程会增大
答案：C
19. [2024·门头沟二模]小勇利用“伏安法”测量未知电阻Rx的阻值，进行了如下实验：
他选择了满足实验要求的实验器材，连接的实验电路如图16甲所示，要求滑动变阻器的滑片 P向左滑动电流表的读数变大，请你添加一条导线将实验电路补充完整；
图16
乙
丙
甲
S2

RX
P
电路连接正确后，小勇闭合开关S，滑动变阻器滑片P滑动到某一位置时，电压表的示数如图16乙所示，电流表的示数如图4丙所示，则电路中的电流为 A，电阻Rx的阻值为 。
答案：
图16
甲
S2

RX
P
（2）0.5A；4
22. [2024·门头沟二模]为培养学生科技创新能力，某学校购置了一些小型热敏电阻（电阻值会随温度发生明显变化的一种电子元件）。小京同学想利用一个热敏电阻制作电子温度计。他首先将做好防水处理的热敏电阻接入电路，然后将热敏电阻浸入冰水混合物中，在缓慢加热冰水混合物的同时，用温度计监测水温并测出热敏电阻对应的阻值,绘制了如图19甲热敏电阻随阻值随温度变化的曲线。
图19
10
R/Ω
20
30
40
0
t/℃
50
100
25
75
甲
丙
A
乙
A
S
R
（1）小京利用此热敏电阻组成图19乙所示电路，选用选用图19丙所示的电流表，电源电压为6V，并将图丙电流表上的电流示数对应标志为温度值，由此制成一个电子温度计。这个电子温度计测量0℃冷水温度时，0℃所对应的电流值为 A；它所能测量的最高水温是 ℃。
（2）仿照液体温度计的标注方法，将电流表上0℃所对应的刻度线和最高温度所对应的刻度线间平均分配，标志出中间的温度值是否合理？请说出你的理由。
答案：22. （1）0.15A；75℃
（2）不合理，因为从图像观察，热敏电阻随温度的变化不是线性的所以它的刻度应该是不均匀的，所以是这样标不合理。
11．[2024·海淀二模]如图所示，电源两端的电压保持不变，R1、R2和R3均为定值电阻。只闭合S1时，电流表的示数为I1；只闭合S1和S2时，电流表的示数为I2；S1、S2和S3都闭合时，电流表的示数为I3。下列判断正确的是
R3
R2
S1
R1
S3
S2
A
A．I1=I2=I3
B．I1>I2>I3
C．R3= QUOTE I1R 1+R 2I3-I1
D．R3= QUOTE I2R 1I3-I2
答案： D
22．[2024·海淀二模]实验桌上有如下器材：两端电压为4.5V并保持不变的电源，规格为“15Ω 1A”的滑动变阻器，已调零的电压表和电流表，阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω、30Ω的定值电阻各一个，开关和导线。为了探究“导体两端电压一定时，通过导体的电流与导体的电阻是否成反比”，小海选用上述器材连接了如图所示的电路，其中定值电阻的阻值为5Ω。
（1）闭合开关，调节滑动变阻器的滑片，使电压表的示数为某一合适值，此时电流表的
示数为0.5A，记录数据，断开开关。
（2）小海再将电路中的定值电阻先后更换为10Ω、15Ω，每次实验中，调节滑动变阻器的滑片，直至电压表的示数为 V时，记录数据。
（3）当小海将电路中的定值电阻更换为20Ω后，实验中发现，无论怎样调节滑动变阻器的滑片，电压表的示数始终 （选填“大于”或“小于”）前三次实验中所记录的电压表的示数。
（4）在已完成的三次实验的基础上，为了将定值电阻分别更换为20Ω、25Ω、30Ω后，能继续完成相应的三次实验，小海提出了如下改进措施，请你帮他补充完整。
措施一：若只更换规格不同的滑动变阻器，则更换后的滑动变阻器的最大阻值至少为 Ω。
措施二：若只更换电压不同的恒压电源，则更换后的电源电压不能高于 V。
答案：22．（2）2.5 （3）大于 （4）24 3.75
22．[2024·朝阳二模]在探究导体中的电流与电阻的关系实验中，小阳设计了如图所示的实验电路图，其中电源为两节干电池，R为电阻箱。
V
S
P
A
R
（1）按电路图连好电路后，闭合开关，移动滑动变阻器的滑片，发现电流表的示数总为0，电压表的示数为3V且几乎不变，其原因可能是______。
A．电流表断路B．电阻R断路C．电阻R短路
（2）排除故障后，小阳继续完成如下实验操作：
①调节电阻箱至某一阻值，移动滑动变阻器的滑片至适当位置，记录电阻箱的阻值R和电流表的示数I。
②改变电阻箱的阻值5次，记录各次电阻箱的阻值R和电流表的示数I。
你认为小阳的实验操作中存在的问题是______________，针对你发现的问题写出正确的操作方法________________。
答案：22．（1）B
（2）没有控制电阻箱两端电压不变
改变电阻箱的阻值，调节滑动变阻器的滑片，使电压表的示数不变。
8．[2024·房山二模]图6所示是探究“通过导体的电流大小与导体电阻大小的关系”的电路图。下列说
法正确的是
A．闭合开关前，滑动变阻器的滑片应置于最左端
B．实验中，应控制定值电阻两端的电压不变
C．实验中，滑动变阻器的主要作用是控制通过定值电阻的电流不变
电饭锅
1
W/（105J）
2
3
4
0
t/min
2
4
1
3
电热水壶
图7
D．把定值电阻由5Ω更换为10Ω时，滑动变阻器的滑片应向左移动
P
A
R
V
S
图6
答案：B
22．[2024·大兴二模]小兴用如图19甲所示的电路探究通过导体的电流与电阻的关系，图中电源两端的电压恒为6V，图19乙是他根据测得的实验数据绘制的电流I随电阻R变化的图像。
P
A
B
甲
乙
图19
（1）小兴所探究的问题的自变量是______________。
（2）当R的电阻由5Ω更换为10 Ω时，闭合开关后，应将滑动变阻器的滑片P向____（选填“A”或“B”）端滑动，以使R两端的电压______（选填“改变”或“不变”）。
（3）当R的电阻为10Ω时，滑动变阻器接入电路中的电阻阻值为_______Ω。
答案：22．（1）电阻大小 （2）B 不变 （3）10
图21
24．[2024·大兴二模]小兴想比较R1、R2两个电阻的大小，他设计了如图21所示的电路，当他把电阻R1接入a、b两点间时灯较亮；把电阻R2接入a、b两点间时灯较暗，已知电源电压不变，通过灯的电流越大灯越亮且灯的电阻RL越大，请你通过分析，比较电阻R1、R2的大小关系。
答案：24.根据U=UL+UR，UL=IRL，UR=IR
可知，U=I（RL+R）或U=IRL+IR；
当电阻R1和电阻R2分别接入电路时，电路中的电流分别为I1和I2，
因为通过灯的电流越大灯越亮且灯的电阻RL越大，
所以I1>I2 ，RL1>RL2 ； 因为电源电压不变，即I1（RL1+R1）=I2（RL2+R2），
所以RL1+R1RL2 ，
所以R1-R2
